Model Studio CS Электрика

от 144 200 ₽

Также получить консультацию по программному продукту можете через мессенджеры

О продукте

Model Studio CS Электрика — это программный комплекс, объединяющий в себе ключевой функционал разработки 3D-модели в части размещения электротехнического оборудования, создания кабельных трасс, раскладки кабелей, моделирования системы электроснабжения, проведения расчетов нагрузок по СП 256.1  325  800.2016 и РТМ 36.18.32.4−92, генерации схем однолинейных системы электроснабжения, проведения подбора коммутационного оборудования и кабелей.

Задачи

Инженер, использующий Model Studio CS Электрика, имеет все инструменты, необходимые для работы с базой данных: поиск (простой или с предварительно заданными условиями), предопределенные выборки, классификаторы.
Посредством встроенного спецификатора реализована возможность создать выгрузку данных любого содержания и сложности.
Функционал позволяет выполнить расчет освещенности и автоматическое размещение светильников в рамках 3D-модели.
Встроенный расчетный модуль позволит смоделировать систему электроснабжения, выбрав источники питания, распределения и потребителей электрической энергии, и произвести расчет нагрузок, токов короткого замыкания, отклонений напряжений и пр..

Возможности

Получение графической документации

Получение графической документации

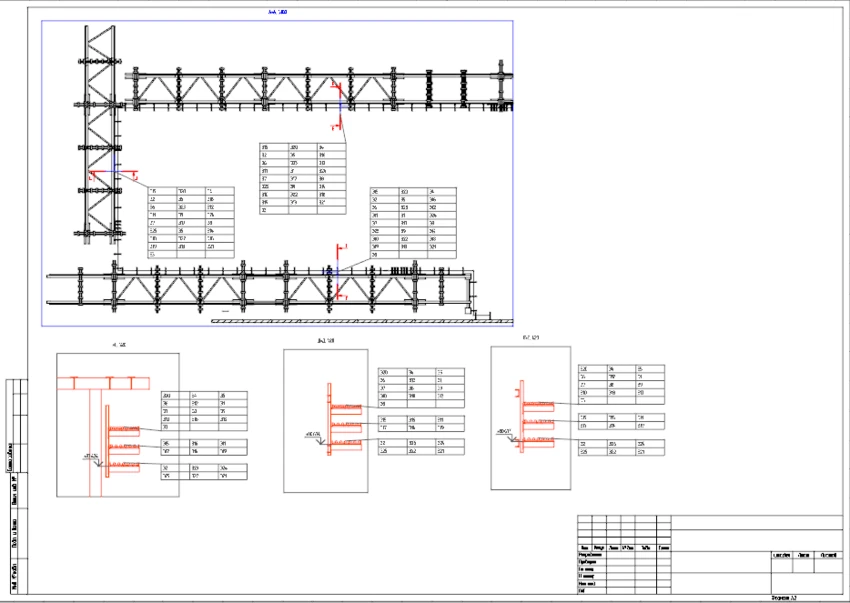

Программное обеспечение Model Studio CS Электрика имеет достаточно полную базу УГО для прорисовки схем электрических принципиальных в соответствии с ГОСТ, элементов оборудования для размещения в 3D-модели и дальнейшего получения планов расположения электрооборудования. Функционал программы обеспечивает генерацию планов кабельных трасс и сечений по кабеленесущим конструкциям, позволяя осуществлять …

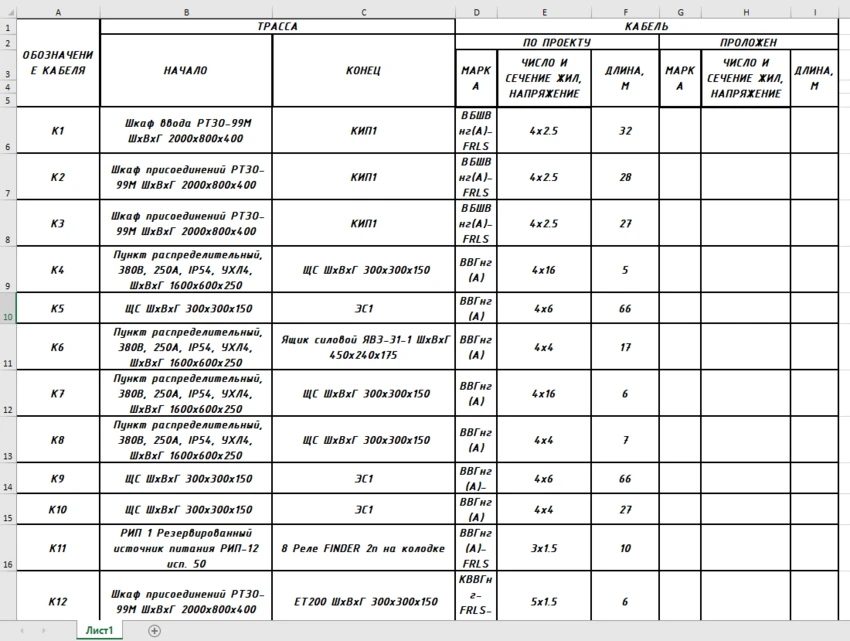

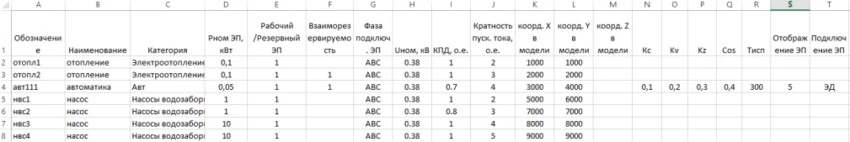

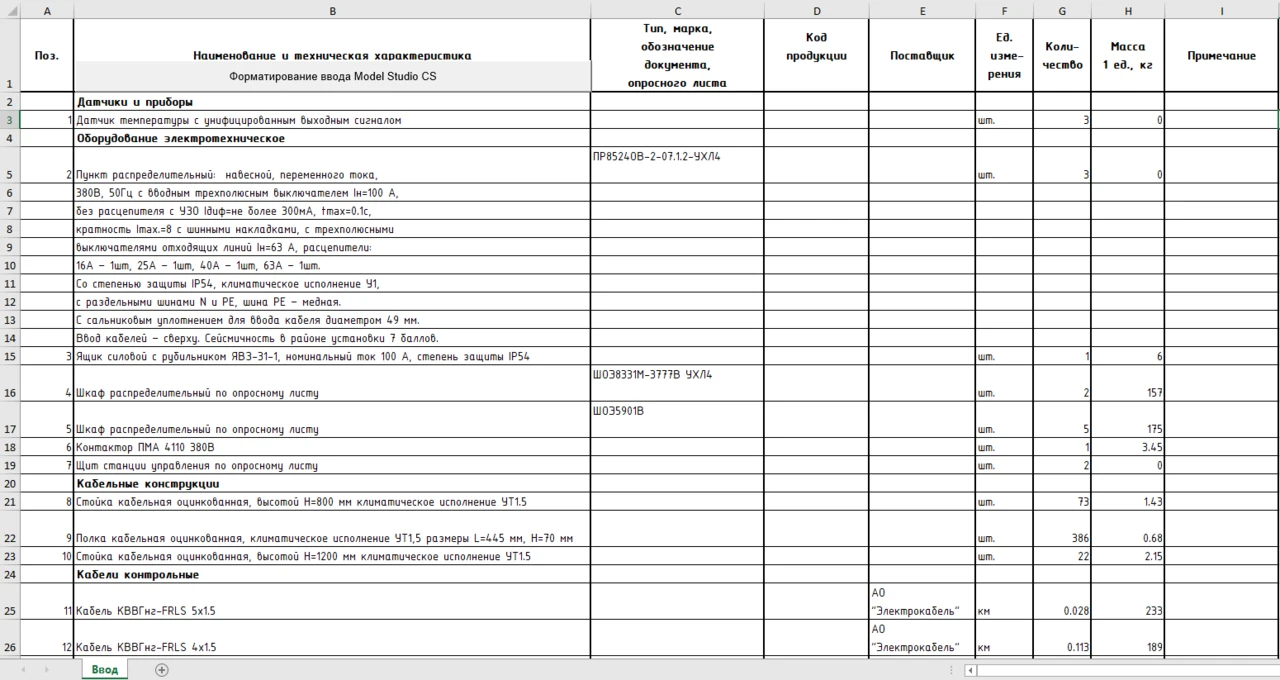

Получение табличной документации
Получение табличной документации
Получение табличной документации

Получение табличной документации

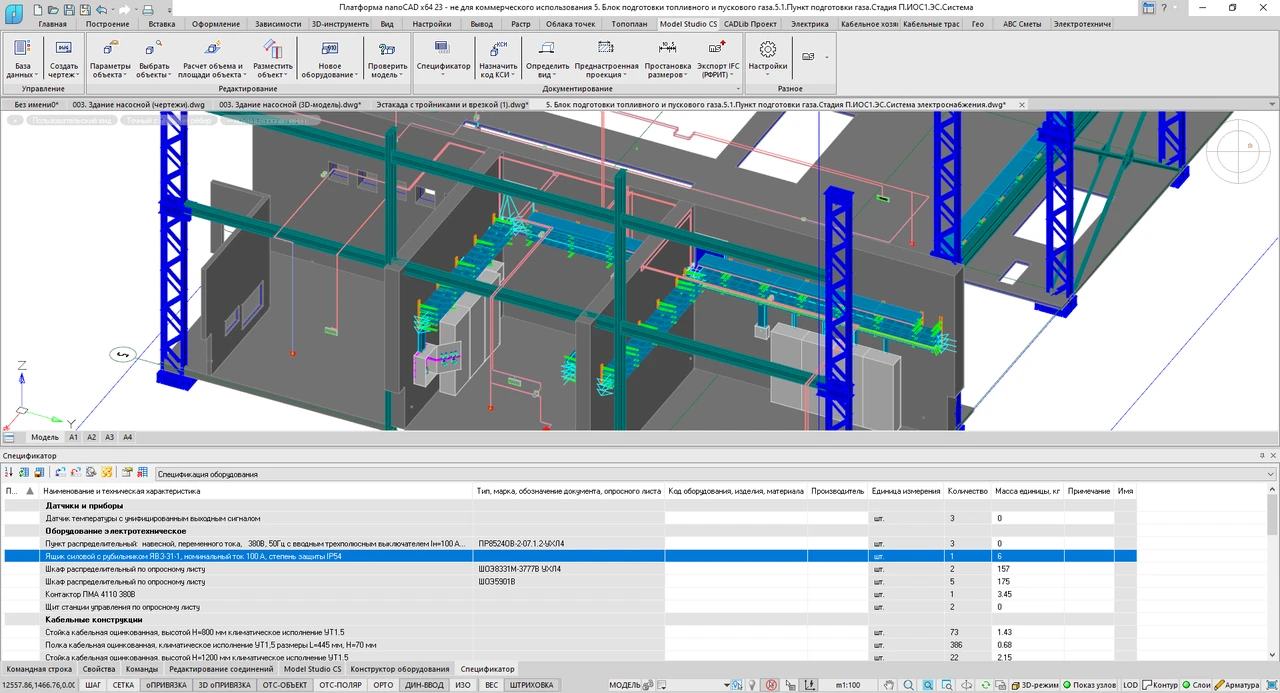

Линейка программных продуктов Model Studio CS оснащена функционалом спецификатора, позволяющим осуществлять выгрузку отчетной табличной документации в документы различных форматов, а также в поле листа. Также имеется возможность ознакомиться с предварительным результатом выгрузки по листу или/и модели с внесением изменений и записью данных корректировок в сами параметрические объекты. Кабельный…

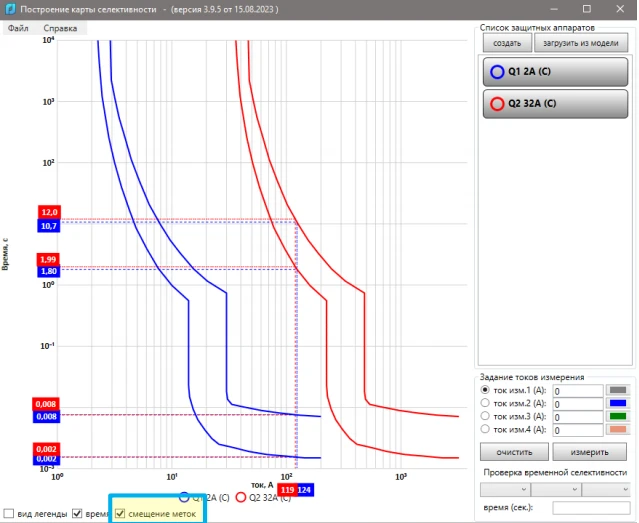

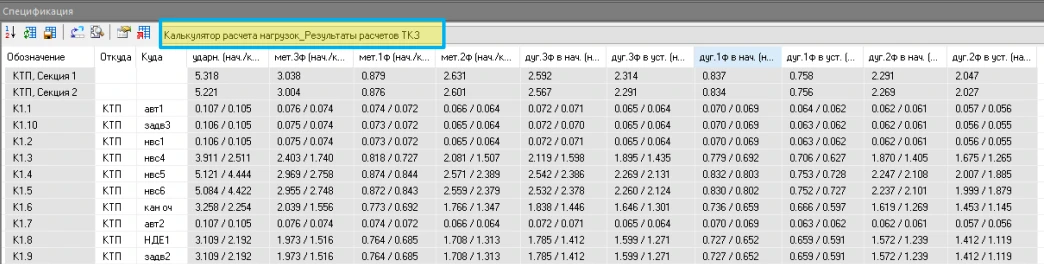

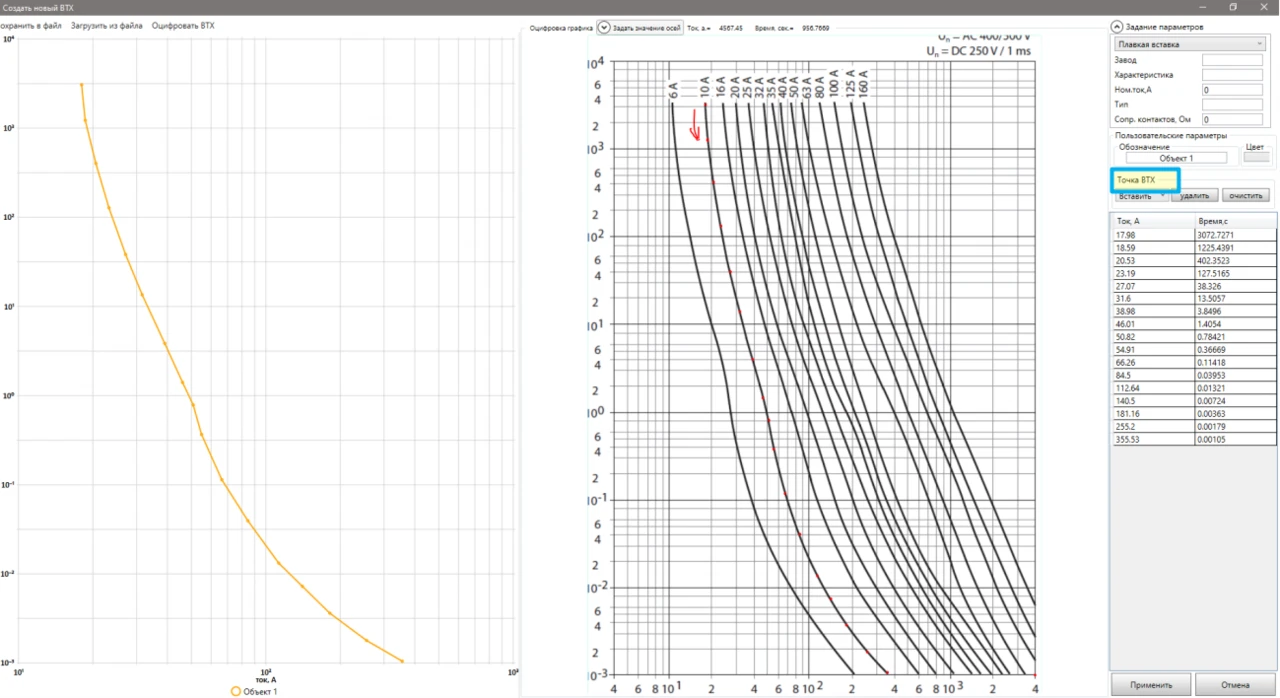

Расчеты
Расчеты
Расчеты
Расчеты
Расчеты
Расчеты

Расчеты

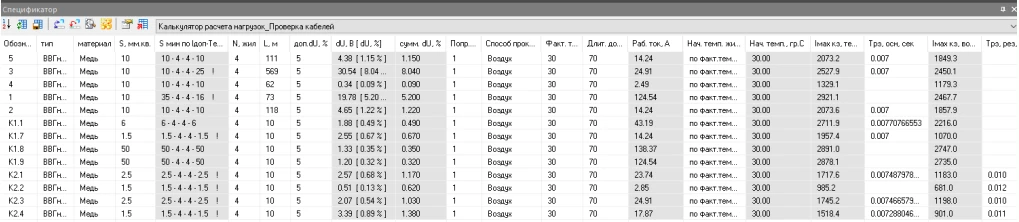

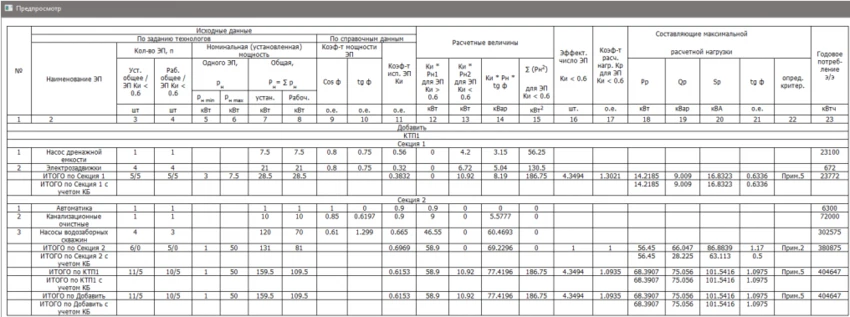

В рамках Model Studio CS Электрика реализованы расчеты электрических нагрузок по РТМ 36.18.32.4−92 или СП 3556.1  325  800.2016, расчет мощности трансформатора КТП, расчет центра источника питания, расчет и выбор мощности конденсаторных батарей, расчет токов короткого замыкания согласно ГОСТ 28  249–93 в сети 0,4 кВ для нормального режима, а также реализована проверка кабелей на минимальное сечени…
Генерация схем однолинейных

Генерация схем однолинейных

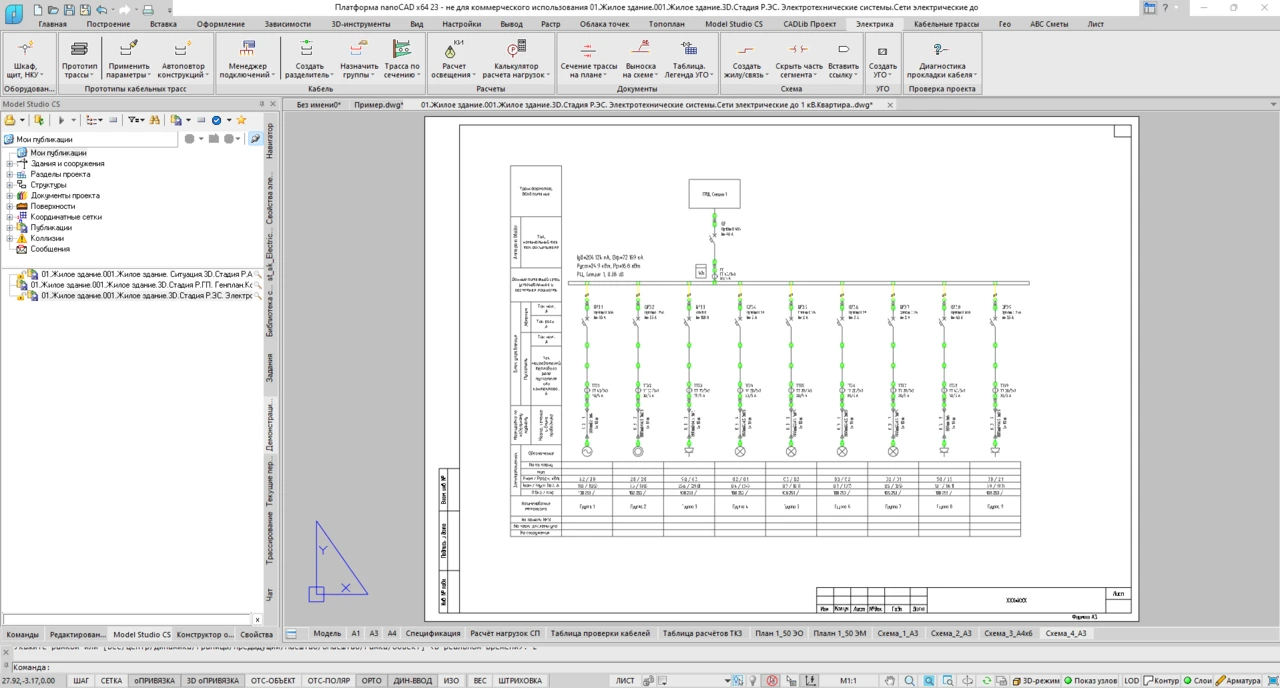

Model Studio CS Электрика обладает функционалом генерации схем однолинейных на основании созданной трехмерной модели системы электроснабжения с применением шаблонов, что, в свою очередь, упрощает переход проектных организаций с внутренними стандартами оформления рабочей документации на данное ПО. Генерация схем производится на каждый элемент структуры системы электроснабжения по секциям КТП и сек…

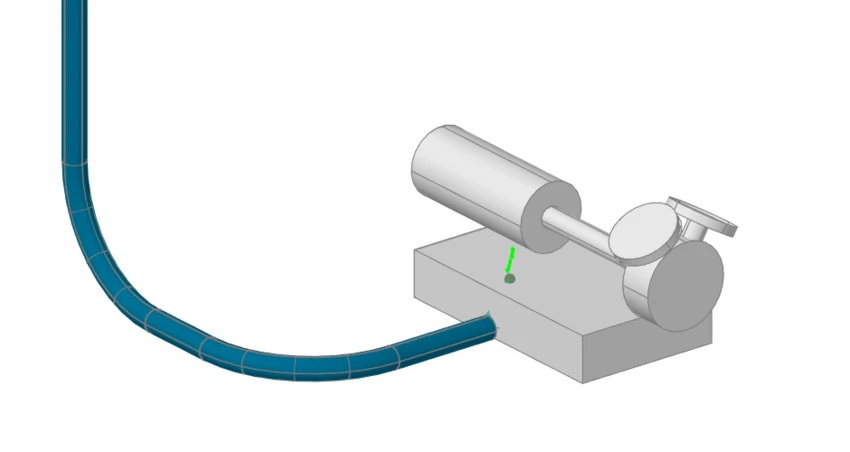

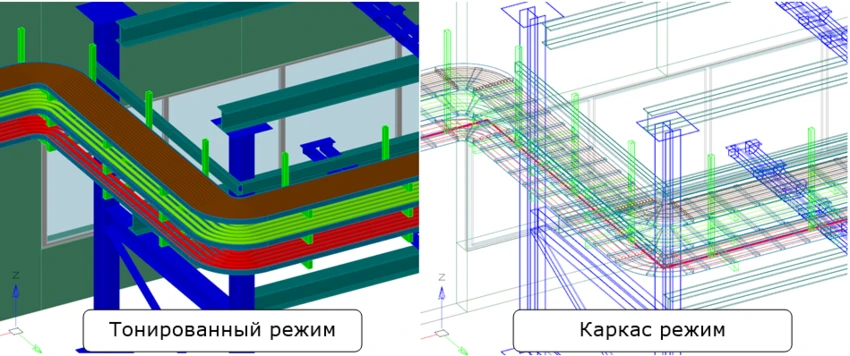

Раскладка кабелей
Раскладка кабелей

Раскладка кабелей

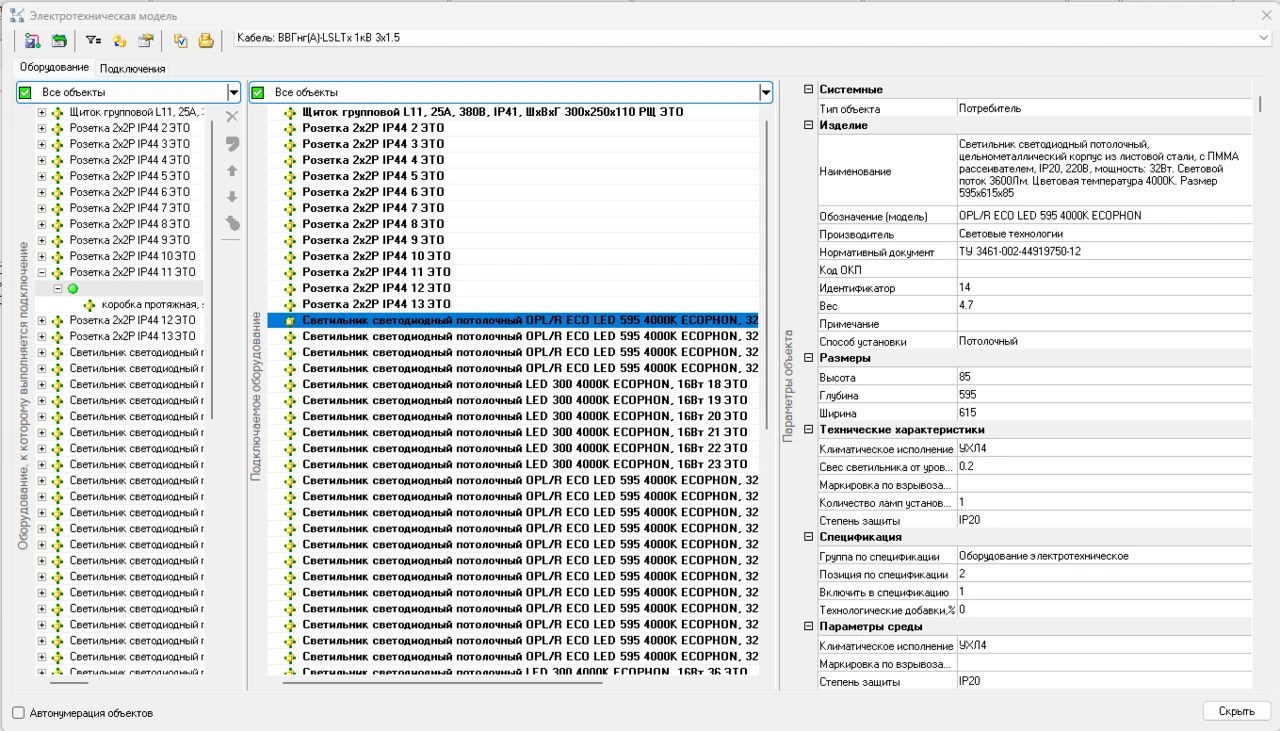

Model Studio CS Электрика обладает функционалом раскладки кабелей по кабеленесущим системам. Каждая единица оборудования в трехмерной модели имеет узлы для подключения кабелей и отображается в диалоговом окне Электротехническая модель, где и осуществляется соединение кабелями. После соединения оборудования кабелями одним кликом мыши выполняется раскладка кабелей в трехмерной модели, при том, если…

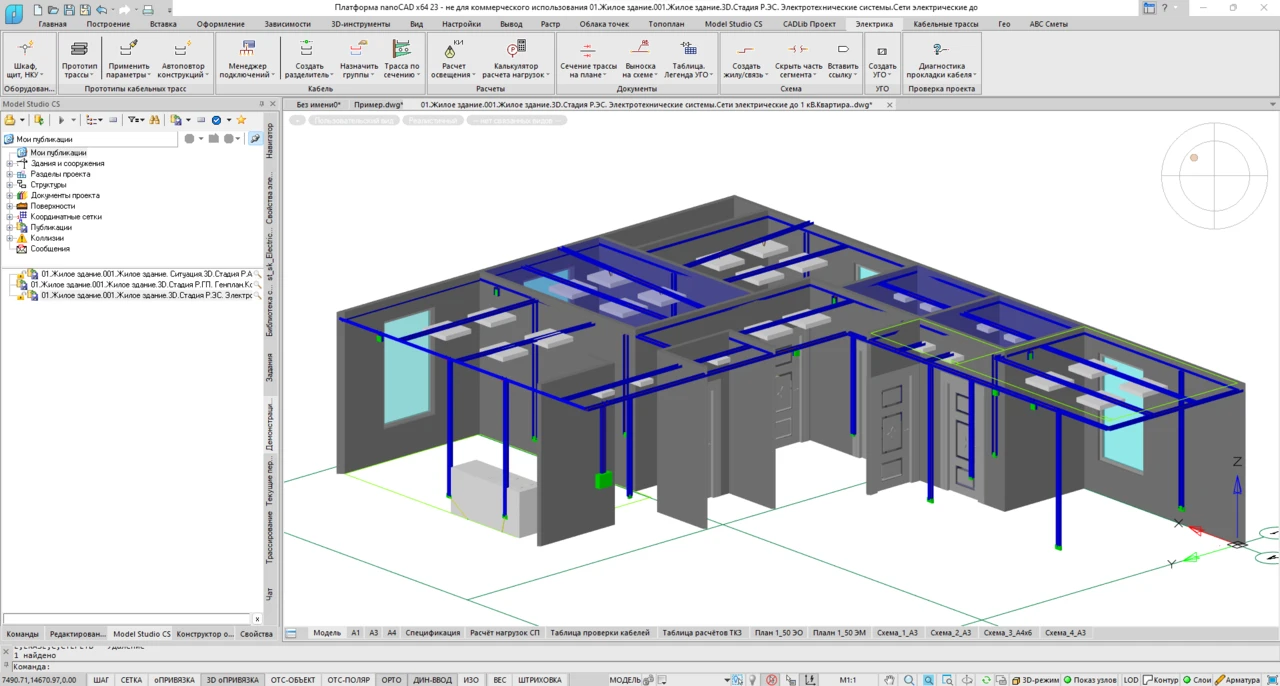

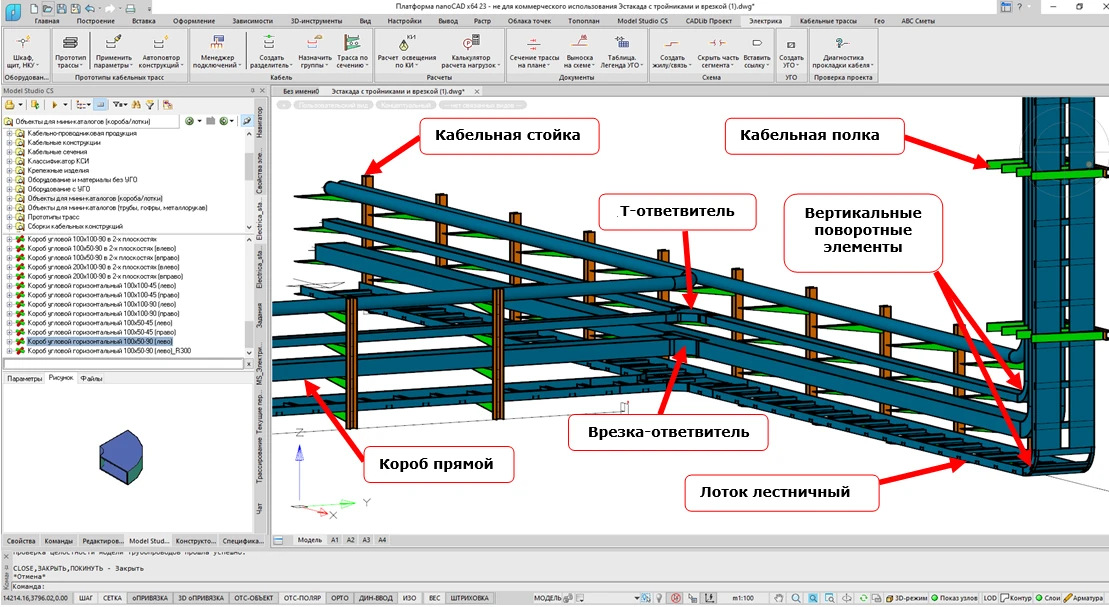

Разработка 3D-модели
Разработка 3D-модели

Разработка 3D-модели

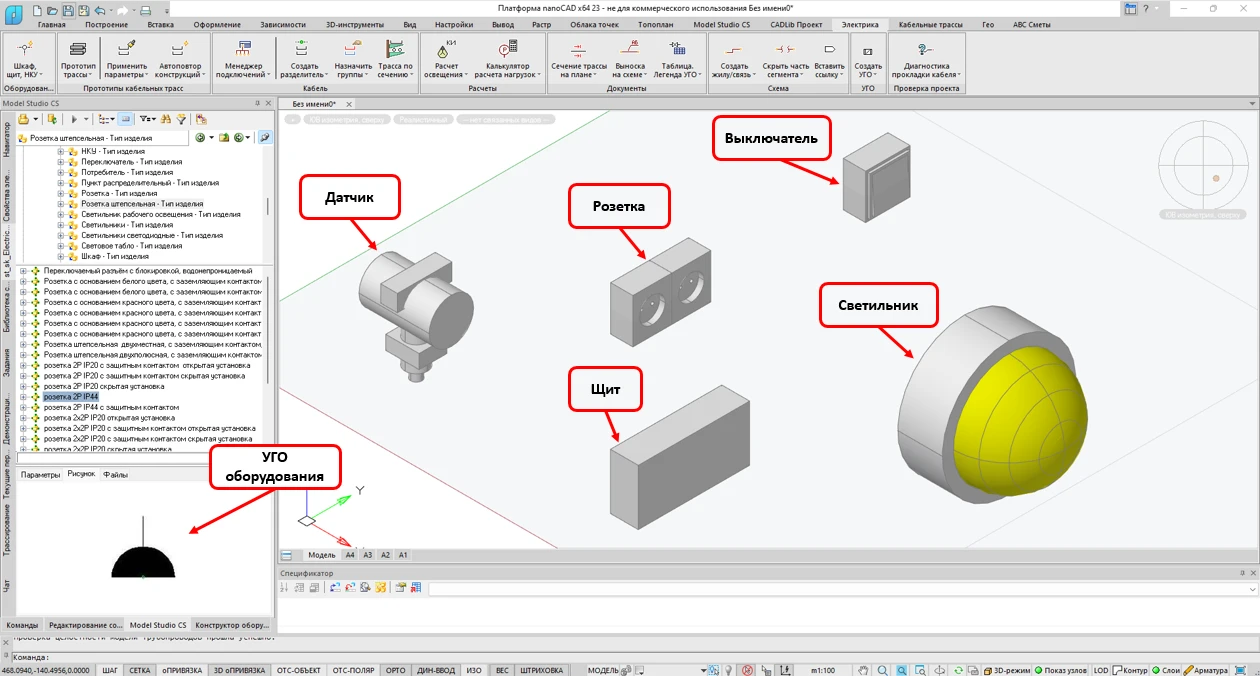

Технология трехмерного моделирования осуществляется с применением параметрических объектов и предоставляет возможность смоделировать объект любой сложности. Размещение оборудования в трехмерной модели производится посредством выноса объекта из базы данных стандартных компонентов в пространство модели. Каждый объект содержит необходимый объем параметров, а также «ручки» для перемещения и определени…
База данных стандартных компонентов
База данных стандартных компонентов
База данных стандартных компонентов

База данных стандартных компонентов

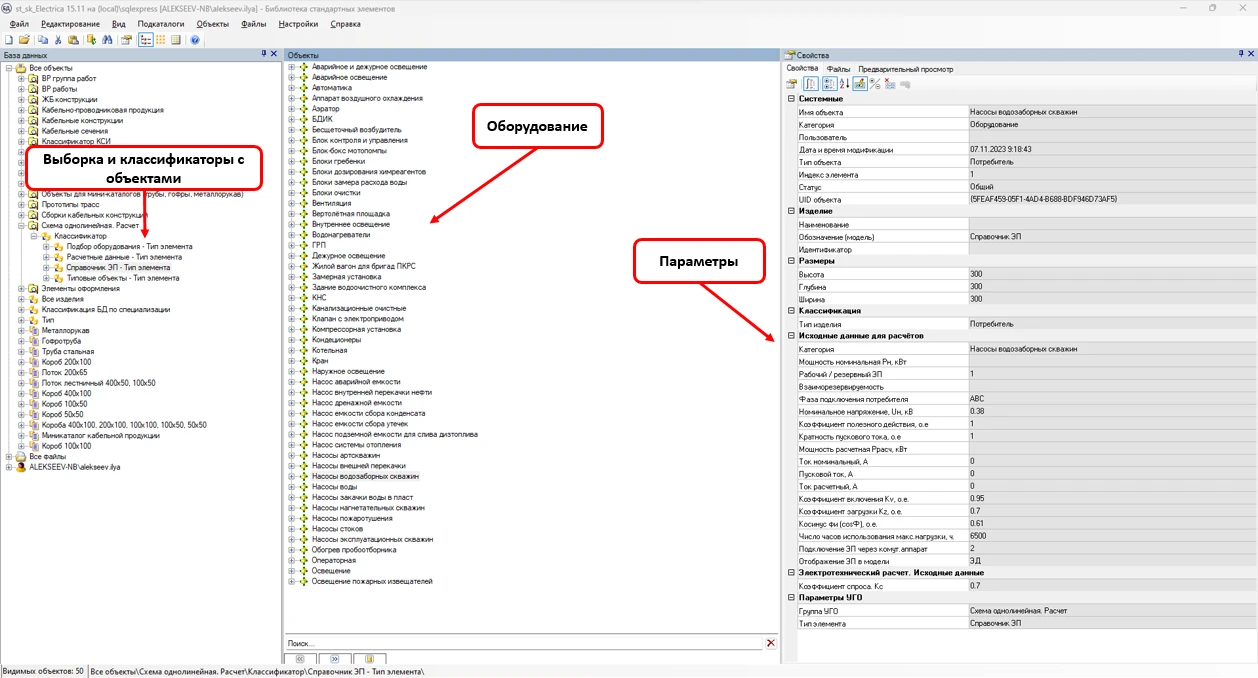

База данных стандартных компонентов Model Studio CS Электрика встроена в среду проектирования и не требует вызова дополнительных программ. Доступ к базе для пользователя реализован через диалоговое окно с интуитивно понятным интерфейсом. База данных стандартных компонентов содержит объекты разделов «Электротехническое оборудование», «Кабельные конструкции», «Кабельно-проводниковая продукция» и пр.…
Заглушка

Основные возможности

Встроенный расчетный модуль позволит смоделировать систему электроснабжения, выбрав источники питания, распределения и потребителей электрической энергии, и произвести расчет нагрузок, токов короткого замыкания, отклонений напряжений и пр. По результатам проведенных расчетов доступен выбор коммутационного оборудования и кабелей из имеющихся в базе данных стандартных компонентов. Также функционал …

Конфигурации

Системные требования

Графическая платформа

  • Платформа nanoCAD + Модуль 3D

Процессор

  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

  • Минимальные требования: 24 Гб
  • Рекомендуемые требования: 64 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD

Разрешение экрана

  • Минимальные требования: 1024х768 px
  • Рекомендуемые требования: 1280х1024 px

Дополнительное оборудование

  • USB-порт (при установке программы с соответствующего носителя)
  • Мышь или другие устройства указания

Операционная система

  • Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit
  • Windows 8.1, 10, 11 64-bit

СУБД (опционально)

  • PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows
  • SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии

Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования)

О разработчике

CSoft Development CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.
