Model Studio CS Молниезащита

от119 100 р.

Программный комплекс Model Studio CS Молниезащита предназначен для расчета и трехмерного интерактивного проектирования молниезащиты зданий, сооружений и открытых территорий.

Программный комплекс Model Studio CS Молниезащита предназначен для расчета и трехмерного интерактивного проектирования молниезащиты зданий, сооружений и открытых территорий.

Model Studio CS Молниезащита спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на российском, так и на мировом рынке. Документация, формируемая с помощью этого программного комплекса, строго соответствует требованиям российских государственных и отраслевых стандартов.

Основные возможности

Текущая версия комплекса работает в среде AutoCAD версий 2010-2016, а также программных средств, в состав которых AutoCAD включен: AutoCAD Architecture, AutoCAD Civil 3D.

Model Studio CS Молниезащита значительно расширяет возможности платформы AutoCAD, делая работу инженера более комфортной и эффективной. Комплекс позволяет решать следующие задачи:

  • компоновочное решение объекта, требующего молниезащиты;
  • расчет и автоматическое построение зон молниезащиты в соответствии со следующими нормативными документами:
    • СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных предприятий»,
    • РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений»,
    • СО 153-34.21.122-2003 и РД 34.21.122-87 (совместный расчет двойных стрежневых молниеприемников в одной модели. Задается опционально),
    • СТО Газпром 2-1.11-170-2007 «Инструкция по устройству молниезащиты зданий, сооружений и коммуникаций ОАО ГАЗПРОМ»,
    • РД-91.020.00-КТН-276-07 «Нормы проектирования молниезащиты объектов магистральных нефтепроводов и коммуникаций ОАО «АК ”ТРАНСНЕФТЬ”» и дочерних акционерных обществ»,
    • ДСТУ Б В.2.5-38:2008 «Устройство молниезащиты зданий и сооружений»;
  • построение горизонтального сечения зон молниезащиты на заданной высоте;
  • формирование и выпуск полного комплекта проектной документации. Чертежи, сечения, разрезы;
  • табличная проектная документация в форматах MS Word, MS Excel, AutoCAD, адаптируемых под стандарт проектной организации, – с рамками, штампами, эмблемами и т.п.;
  • интеграция с программным комплексом для информационной поддержки процессов строительства и эксплуатации промышленных объектов CADLib Модель и Архив.

База данных оборудования, изделий и материалов

БД оборудования, изделий и материалов Model Studio CS встроена в среду проектирования и не требует вызова дополнительных программ.

Инженер, использующий Model Studio CS, получает все инструменты, необходимые для работы с базой: поиск (простой или сопровождающийся предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Существует возможность предварительно (без вставки в чертеж) посмотреть, как выглядит объект, и (тоже без вставки) получить всю информацию по нему: марку, название завода-изготовителя, материал, вес, состав и другую полезную информацию, необходимую для принятия решения.

База данных Model Studio CS имеет встроенную систему классификаторов и выборок, помогающих пользователю быстро найти нужные изделия, материалы и оборудование, ознакомиться с их характеристиками, а затем разместить на модели (рис. 1).

Рис. 1. Доступ к базе данных оборудования, изделий и материалов Model Studio CS Молниезащита осуществляется непосредственно в среде проектирования

Гибкая, с хорошо продуманной эргономикой система разработки и пополнения базы данных интеллектуальных объектов позволяет без затруднений сохранять в БД новое оборудование, изделия и материалы.

База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере. Обновление базы осуществляется через Интернет путем подключения к серверу разработчика, где пользователь может выбрать необходимое или новое оборудование и скопировать его на сервер своей проектной организации.

Трехмерное проектирование и расчет молниезащиты

При размещении молниеприемника, взятого из базы данных или созданного с помощью специализированной команды, зона молниезащиты автоматически строится по правилам, сформулированным в нормативных документах (рис. 2).

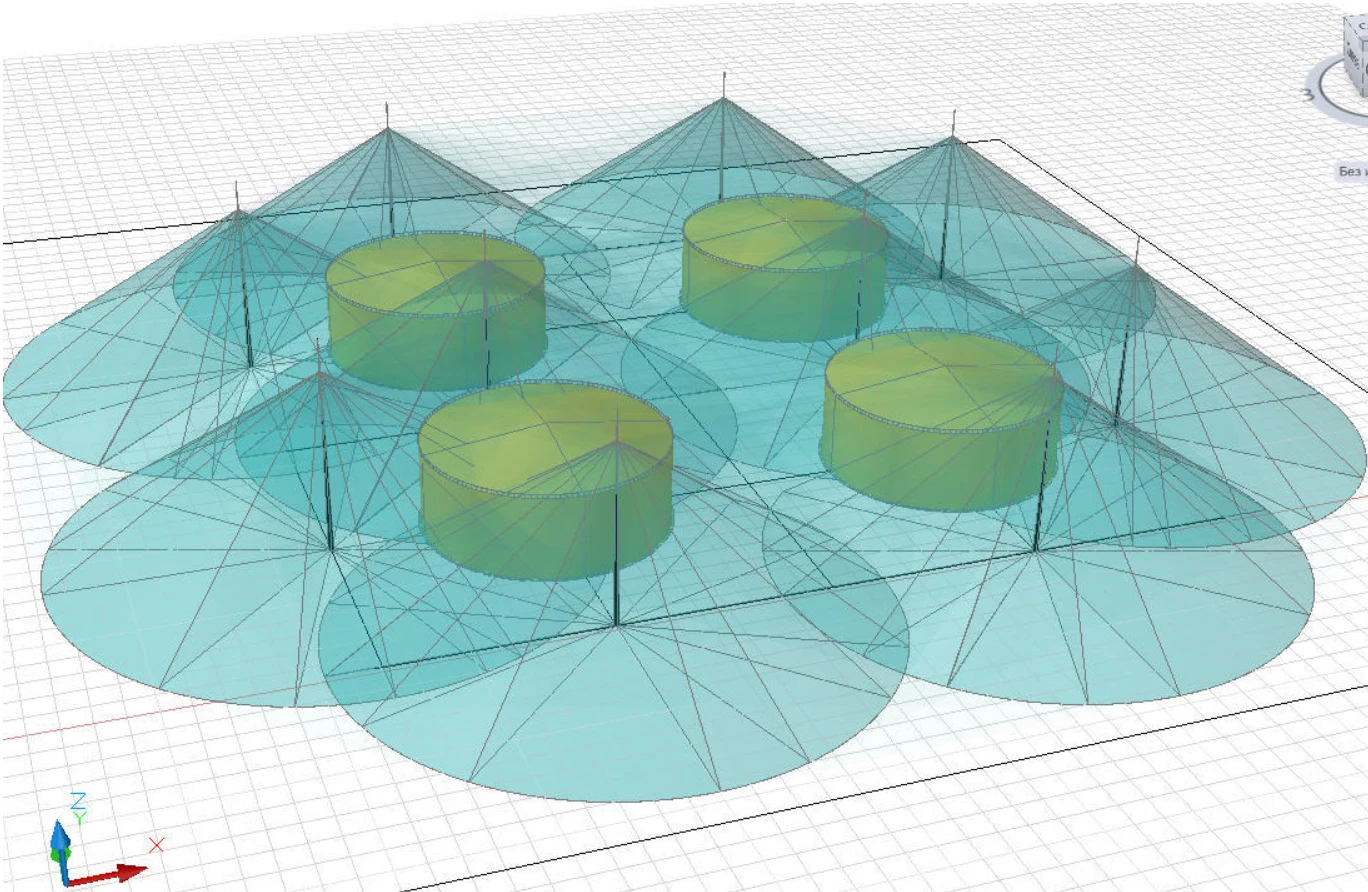

Рис. 2. Молниезащита парка резервуаров

Изменить методику расчета, а значит и автоматически перестроить зону можно на любом этапе – это позволяет за самое короткое время проверить все возможные варианты и выбрать наилучший. При вставке в чертеж второго и последующих стержневых молниеприемников программный комплекс самостоятельно определяет тип взаимодействия между ними, то есть строит зоны для одиночного, двойного или многократного стержневого молниеприемника.

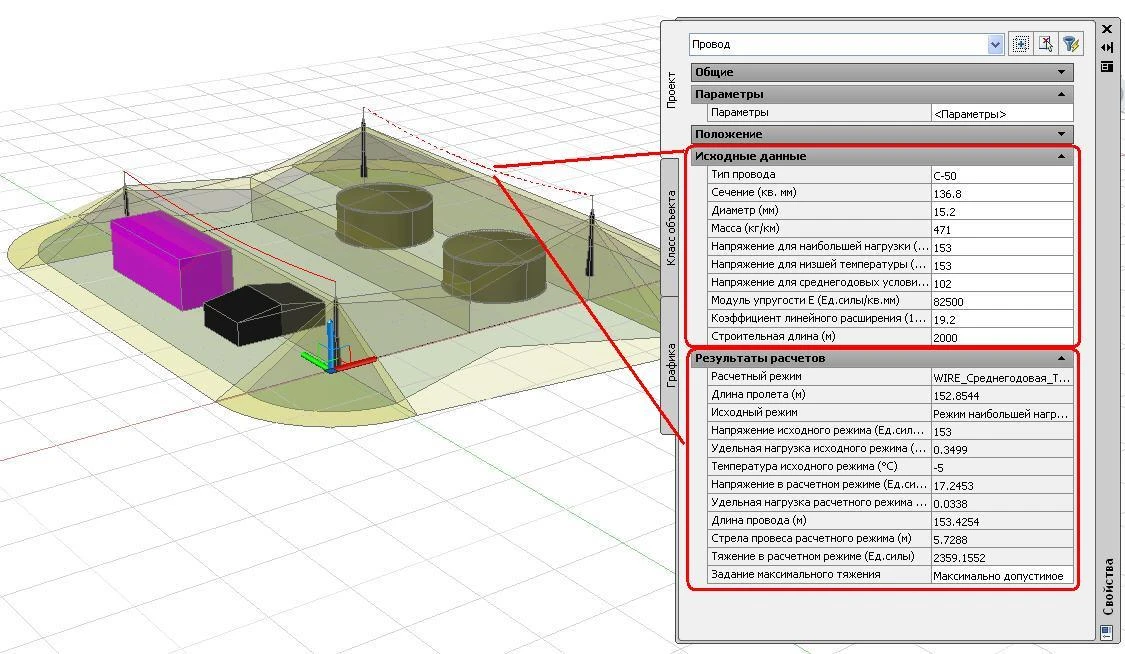

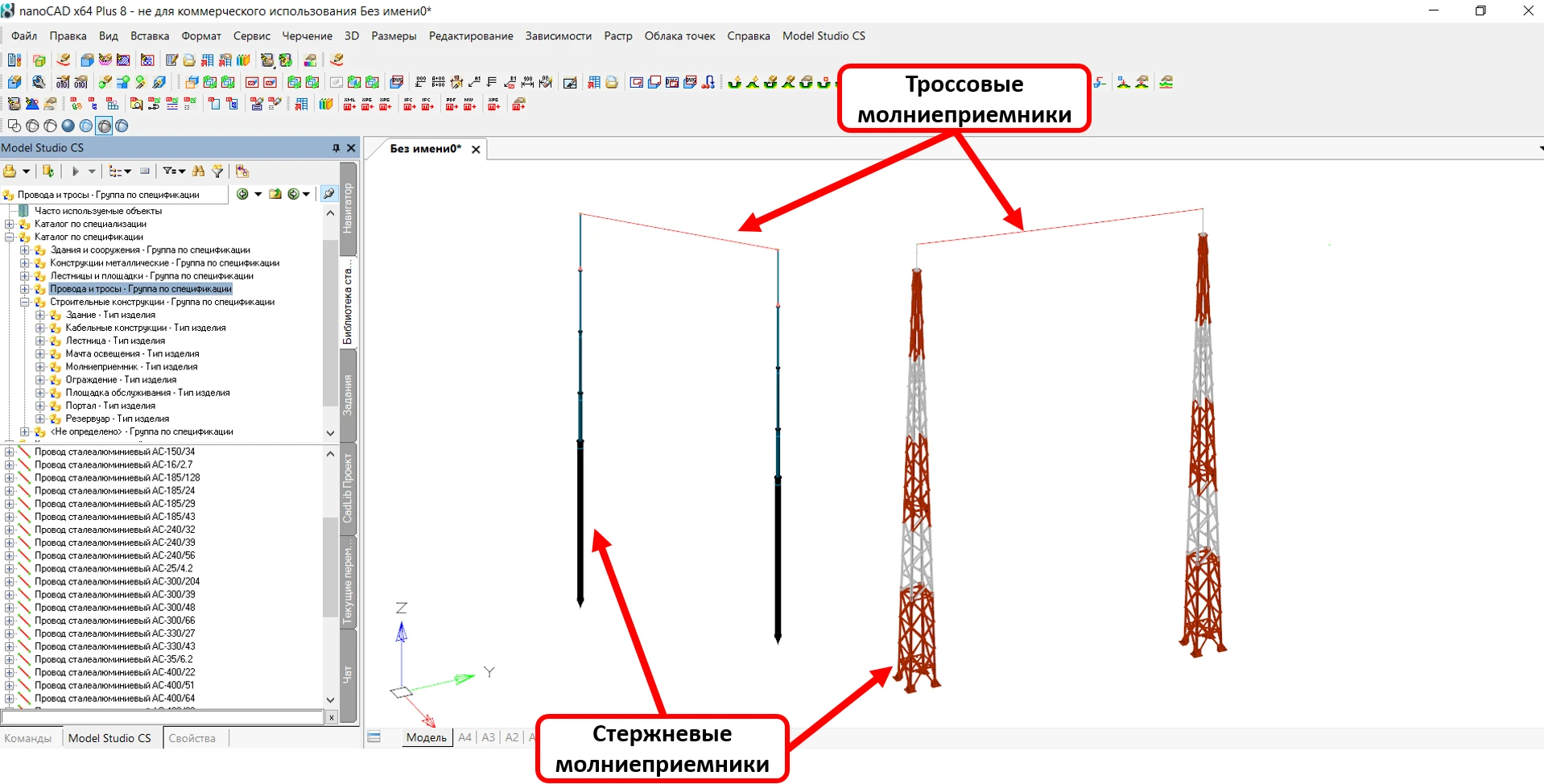

Аналогичное решение применено относительно тросовых молниеприемников: расчет и построение зон производятся для одиночного, двойного или замкнутого тросового молниеприемника. Не забыли разработчики и о расчете стрелы провеса троса, которая рассчитывается в зависимости от механических характеристик выбранного троса и условий грозового режима для конкретной местности (рис. 3).

Выбор зон защиты ведется в строгом соответствии с положениями действующих норм и стандартов, что подтверждено сертификатом соответствия ГОСТ Р № РОСС RU.СП15.Н00231

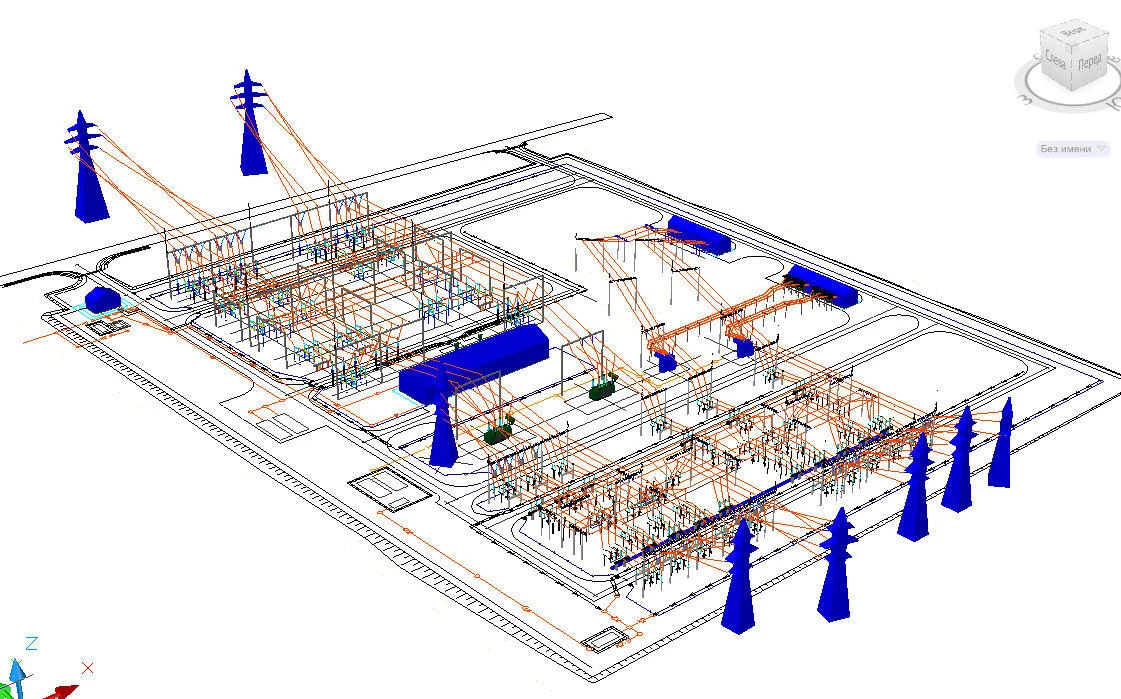

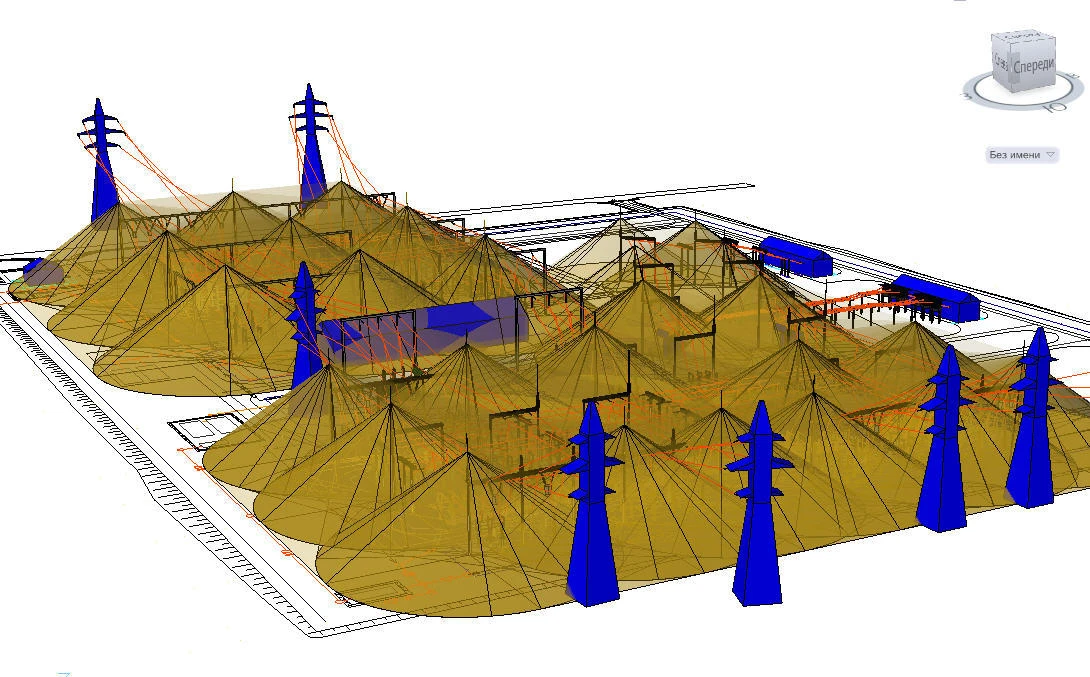

Поскольку все программы Model Studio CS реализованы на единой платформе, проект защищаемого объекта не обязательно выполнять с нуля. Так, при наличии готового проекта подстанции ОРУ, разработанного в Model Studio CS Открытые распределительные устройства, для закрытия всей подстанции зоной молниезащиты достаточно указать молниеприемники на порталах и при необходимости дополнительно установить отдельно стоящие (рис. 4, 5).

Model Studio CS Молниезащита предлагает два режима проектирования: 2D и 3D.

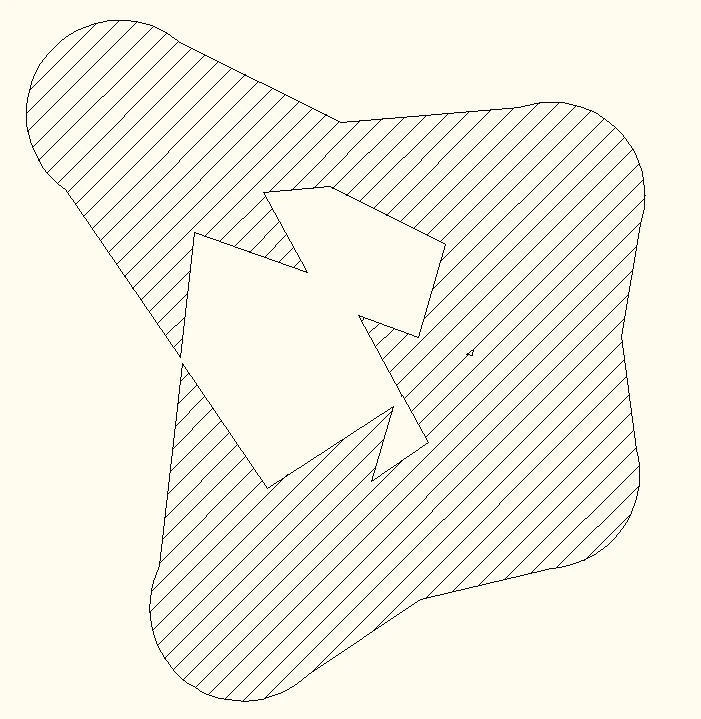

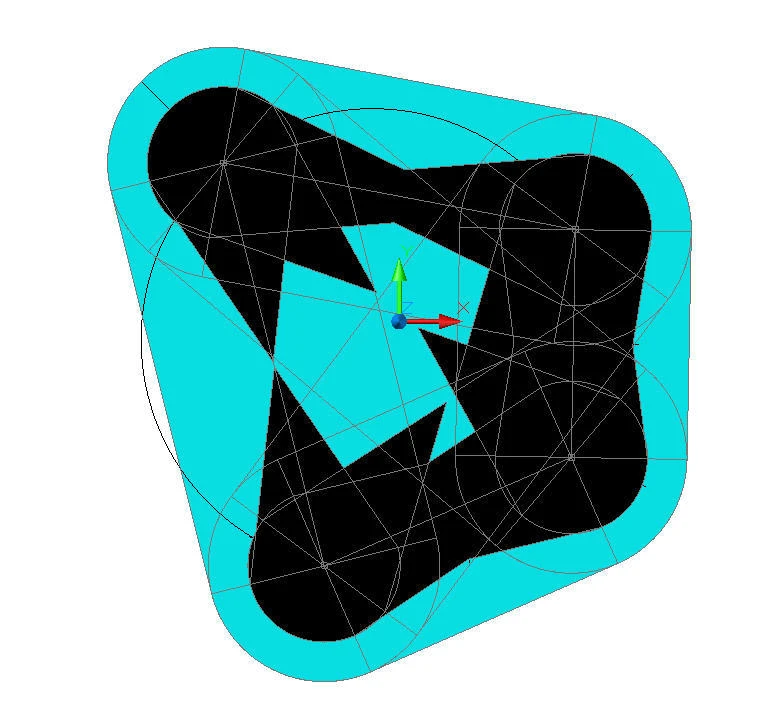

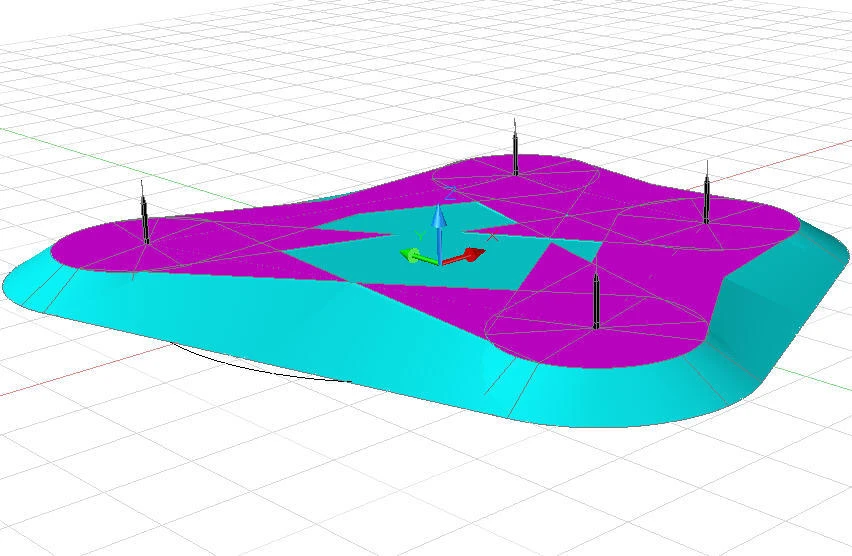

Цель проектирования молниезащиты – с требуемой надежностью защитить объект от прямых ударов молнии. Чтобы проверить и подтвердить соответствие этому требованию, используют горизонтальные сечения зон защиты, выполненные на определенной высоте (чаще используется самое высокое сооружение объекта). Этому важному процессу разработчики уделили особое внимание, постаравшись создать наиболее эргономичный и эффективный инструмент. Во-первых, при проектировании доступна визуализация горизонтального сечения непосредственно на зоне молниезащиты. Например, в режиме 2D отображается контур сечения на заданной высоте (рис. 6), а в режиме 3D – часть зоны защиты ниже заданного уровня (рис. 7). Такой подход позволяет быстро и точно оценить в интерактивном режиме допустимость созданной конфигурации системы защиты и действенность вносимых изменений. Во-вторых, при необходимости можно получить отдельный чертеж горизонтального сечения зоны защиты на любой заданной высоте (рис. 8).

Генератор вертикальных сечений зон молниезащиты

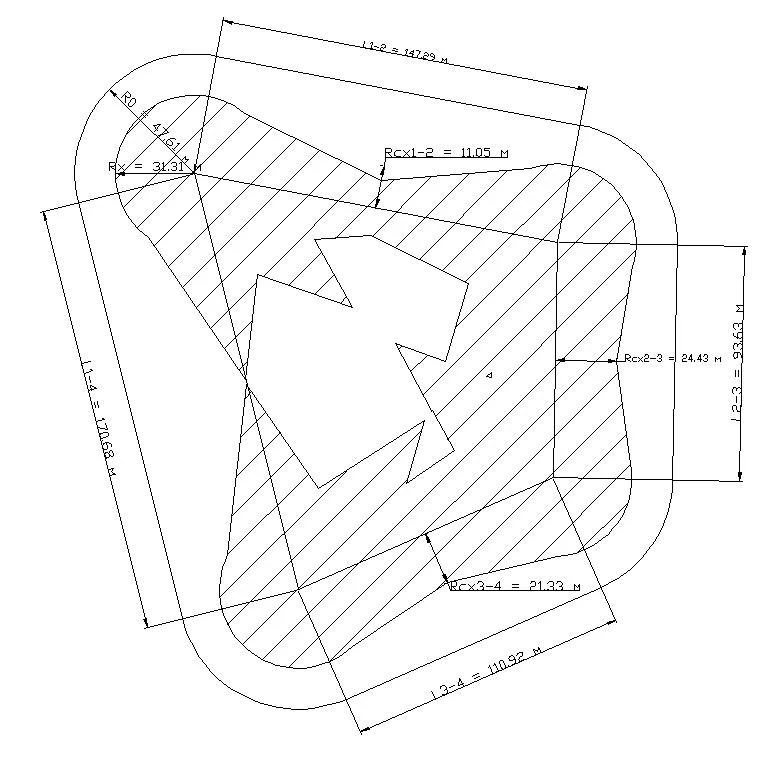

Чертежи проекций по соответствующим зонам одиночных, двойных, многократных стержневых, а также одиночных, двойных и замкнутых тросовых молниеотводов формируются в соответствии с выбранными методиками расчета, проставленными размерами и обозначениями (рис. 9). Для выполнения этой операции предусмотрена специальная команда.

Рис. 9. Зона защиты многократного стержневого молниеприемника. Методика РД 34.21.122-87

Спецификации и другие табличные документы

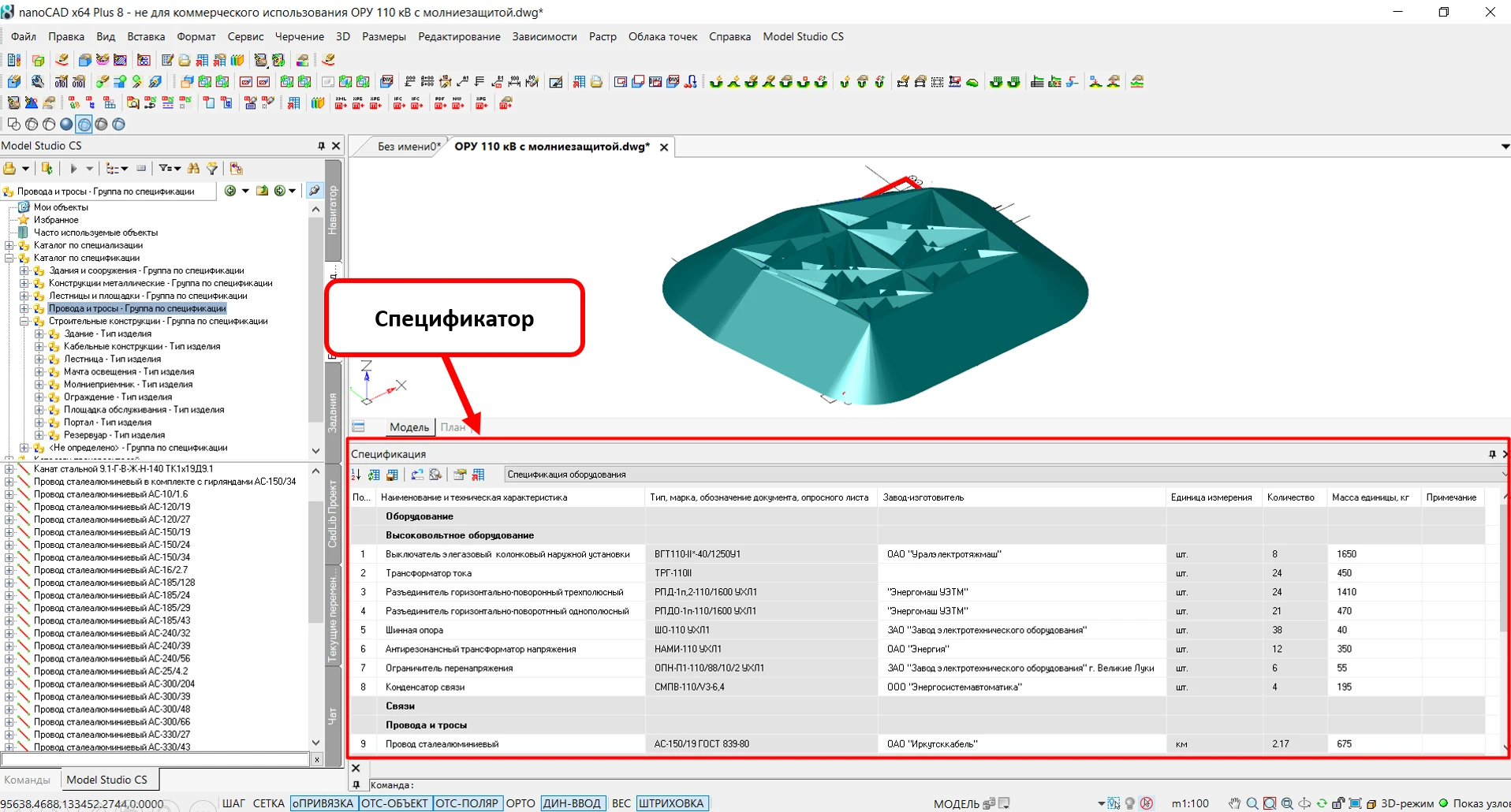

Для удобства работы с моделью предусмотрен виртуальный спецификатор – всегда доступное для просмотра специальное диалоговое окно, где состав модели отображается в виде таблицы заданной формы (при необходимости пользователь может задать собственный вариант таблицы) (рис. 10).

Комплекс Model Studio CS Молниезащита позволяет нажатием одной кнопки формировать спецификации, экспликации, ведомости, сохраняя их в наиболее востребованных форматах (MS Word, MS Excel, RTF), а также непосредственно на чертеже в AutoCAD (*.dwg).

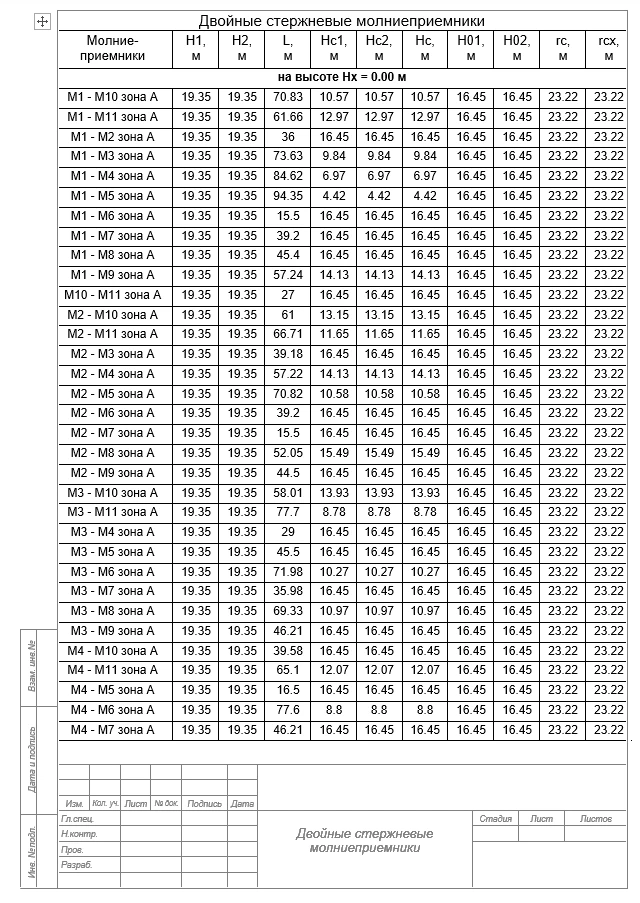

Табличные документы представляют собой отчеты по результатам расчета различных зон (рис. 11). Сразу после установки программа предоставляет в распоряжение пользователя несколько пакетов таких отчетов, сгруппированных по руководящим документам. При полноценном компоновочном решении могут быть получены спецификации на оборудование молниезащиты.

Программный комплекс Model Studio CS Молниезащита позволяет уже на этапе освоения значительно ускорить выпуск документации и существенно сократить количество ошибок проектирования. Он располагает большими возможностями и в то же время предлагается по очень привлекательной цене, доступной как проектному институту, так и проектировщику, работающему дома.

Совместный расчет и построение зон молниезащиты под двум руководящим документам (СО 153-34.21.122-2003 и РД 34.21.122-87) в одной модели:

  • Пример классической молниезащиты ОРУ 110 кВ. Молниеприемники расположены на порталах, установлен один отдельно стоящий молниеприемник (рис. 12).
  • Расчет выполнен по руководящему документу СО 153-34.21.122-2003. Молниеприемник, расположенный на портале, и отдельно стоящий молниеприемник не взаимодействуют между собой (рис. 13).
  • Расчет выполнен при совместном использовании двух руководящих документов (СО 153-34.21.122-2003 и РД 34.21.122-87). Два разновысоких стержневых молниеприемника взаимодействуют, строится объемная общая зона молниезащиты (рис. 14).

Реализована интеграция с программным комплексом для информационной поддержки процессов строительства и эксплуатации промышленных объектов CADLib Модель и Архив. Возможность качественной публикации данных из Model Studio CS Молниезащита в CADLib Модель и Архив позволяет пользователям получить консолидированную информационную модель, объединяющую трехмерную графику, атрибутивную информацию, спецификацию по каждому объекту модели (зданию, цеху, установке, системе – вплоть до отдельных изделий или единиц оборудования), данные календарного плана и электронные документы (рис. 15). Заводам и добывающим компаниям это прекрасное решение позволит без больших затрат оснастить ПКО, отделы капитального строительства и службы эксплуатации надежным и современным программным обеспечением, а проектные организации, использующие Model Studio CS, смогут предложить своим заказчикам качественно новую высокотехнологичную продукцию.

Мероприятия по продукту

О разработчике

CSoft Development

CSoft Development - российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

Что нового

  • Обновлена база данных оборудования.
  • Обновлен мастер экспорта данных.
  • Обновлен доступ к системе управления базой данных проекта CADLib Проект.
  • Обновлен менеджер библиотеки, позволяющий повысить скорость работы и предлагающий новые функции для администрирования базы данных.
  • Добавлен раздел по работе с геологией.
  • Добавлен раздел по работе с CADLib Проект.
  • Обновлен расчет по РД Транснефти: РД-91.120.40-КТН-240−16.

Системные требования

Аппаратное обеспечение:

  • процессор Intel Pentium IV (минимум);
  • монитор 1024×768 True Color (минимум);
  • CD-ROM для установки программы;
  • видеокарта, поддерживающая стандарты Windows, с аппаратным ускорителем 3D-графики, поддержкой DirectX, 4 Гб (и более) памяти;
  • мышь или другие устройства указания, поддерживаемые операционной системой;
  • оперативная память — 4 Гб, рекомендуется 8 Гб и более;
  • свободное место на жестком диске — 4 Гб, рекомендуется 50 Гб и более.

Программное обеспечение:

  • операционная система Windows 7 (32 bit, 64 bit), Windows Vista (32 bit, 64 bit), Windows 8 (32 bit, 64 bit). Рекомендуются 64-битные версии;
  • Autodesk AutoCAD 2010/2011/2012/2013/2014/2015/2016. Рекомендуются 64-битные версии;
  • SQL Server или SQL Server Express не ниже версии 2008;
  • Microsoft Internet Explorer;
  • менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS).
