«Старт» — НТП Трубопровод

от170 500 р.

Программы семейства СТАРТ предназначены для расчета прочности и жесткости трубопроводов различного назначения, имеющих произвольную конфигурацию в пространстве, при статическом и циклическом нагружении, а также толщин стенок труб и соединительных деталей на давление.

Оценка прочности и несущей способности

Программы семейства СТАРТ предназначены для расчета прочности и жесткости трубопроводов различного назначения, имеющих произвольную конфигурацию в пространстве, при статическом и циклическом нагружении, а также толщин стенок труб и соединительных деталей на давление согласно следующим стандартам:

  • пара и горячей воды согласно нормам Госгортехнадзора РФ РД 10-249-98;
  • тепловых сетей согласно РД 10-400-01 (документ устарел) и СТО Ростехэкспертиза 10.001-2009 (документ выпущен в развитие РД 10-400-01);
  • технологических трубопроводов нефтеперерабатывающей, химической, нефтехимической, газовой и других смежных отраслей промышленности согласно РТМ 38.001-94 (устарел) и СА 03-003-07 с изменениями №1, 2, 3;
  • магистральных газо- и нефтепроводов (согласно СНиП 2.05.06-85).
  • Назначенного ресурса согласно РТМ 38.001-94, СА 03-003-07 и СТО 10.001-2009;
  • Отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов согласно требованиям стандарта ассоциации «Ростехэкспертиза» СА 03-005-07 «Технологические трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к устройству и эксплуатации».

Какие трубопроводы рассчитывает СТАРТ

Средствами программы рассчитываются как самокомпенсирующиеся трубопроводы, в которых компенсация температурных расширений обеспечивается гибкостью самой трубопроводной трассы, так и трубопроводы со специальными компенсирующими устройствами, выполненными в виде волнистых, линзовых или сальниковых компенсаторов. По программе рассчитываются трубопроводы практически любой сложности:

  • надземные, подземные в канале и с участками, защемленными в грунте;
  • плоские, пространственные, разветвленные, с замкнутыми контурами;
  • с различными конструкциями концевых и промежуточных опор;
  • подверженные разнообразным внешним воздействиям (температурное расширение, сосредоточенные и распределенные нагрузки, смещение опор, предварительная растяжка, распор от внутреннего давления и т.д.).
  • работающие при низких и высоких температурах (учитывается эффект ползучести и релаксации напряжений согласно нормам);
  • с внутренним избыточным давлением и наружным давлением (вакуум) — для таких участков проводится проверка местной устойчивости стенок.

Базы данных

В программе имеется пять нормативных баз данных, обеспечивающих дополнительные удобства при работе:

  • «материалы» — содержит физические свойства материалов труб и элементов трубопровода;
  • «пружины» — содержит характеристики и податливости пружинных цепей упругих опор различной грузоподъемности по ОСТ 108.764.01-80, ОСТ 24.125.109-01, МВН 049-63, МН 3958-62, LISEGA;
  • «грунты» — содержит различные физико–механические свойства грунтов;
  • «компенсаторы» — содержит характеристики осевых, угловых и сдвиговых сильфонных или линзовых компенсаторов;
  • «изоляция» — содержит величины весов изоляции в зависимости от изоляционной конструкции, температуры и диаметра трубы.

Состав и дополнительные опции

Программа выпускается в четырех модификациях, различающихся по цене и возможностям:

  • «СТАРТ» — для массового пользователя;

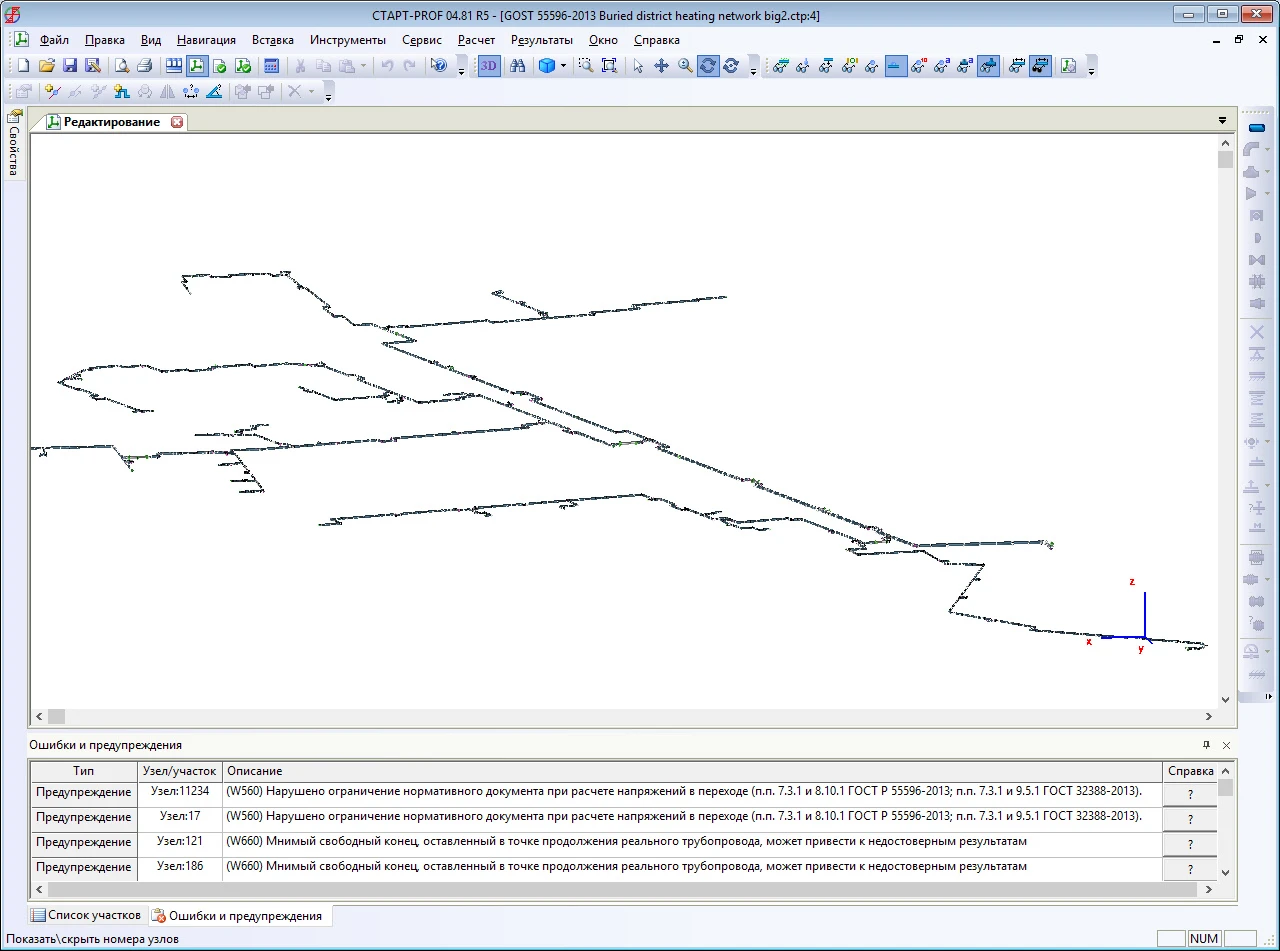

  • «СТАРТ-Проф» – для профессионалов, решающих большеразмерные задачи, а также для расчета длинных трубопроводов, защемленных в грунте;
  • «СТАРТ-Лайт» – облегченный вариант программы, предназначенный для учебных целей (поставляется только в учебные заведения). Позволяет рассчитывать небольшие части схем трубопроводов, имеющие не более 150 степеней свободы. СТАРТ-Лайтимеет жесткую архитектуру, в его состав входит модуль Старт-Грунт и другими дополнительными модулями не комплектуется;
  • «СТАРТ-Экспресс» – недорогой продукт, предназначенный для предварительных упрощенных расчетов на стадии конструирования трубопровода.

Все модификации имеют равные возможности в части подготовки исходных данных и анализа результатов расчета, что создает большие удобства при одновременном использовании их в локальных компьютерных сетях. Модификации различаются максимально допустимым количеством степеней свободы.

Модуль « СТАРТ-Базовый» — позволяет выполнять расчеты трубопроводов произвольной конфигурации, но без участков бесканальной прокладки в грунте. Такая возможность появляется при наличии дополнительного модуля СТАРТ-Грунт.

Программы СТАРТ или СТАРТ–Проф могут быть укомплектованы дополнительными опциями:

  • «СТАРТ-Грунт» — позволяет производить расчет трубопровода с участками, защемленными в грунте (бесканальной прокладки), а также оценивать прочность пенополиуретановой изоляции.
  • «СТАРТ-Гибкие трубы» — для расчета на прочность и определения нагрузок на опоры для гибких полимерных труб типа «Изопрофлекс» и «Изопрофлекс-А» и стальных гофрированных труб типа «Касафлекс».
  • «СТАРТ-Отбраковочная толщина» — расчет отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов согласно требованиям стандарта ассоциации «Ростехэкспертиза» СА 03-005-07 «Технологические трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к устройству и эксплуатации».
  • «СТАРТ-Назначенный ресурс» — расчет назначенного ресурса проектируемых технологических трубопроводов с учётом циклической прочности и коррозионного износа согласно РТМ 38.001-94, СА 03-003-07 и СТО 10.001-2009.
  • «СТАРТ-Штуцер» — расчет податливости (жесткости) узла врезки трубопровода в сосуды (аппараты). Есть возможность автоматической генерации и вставки нестандартного крепления в СТАРТ. Более широкими возможностями обладает программа Штуцер-МКЭ.
  • «СТАРТ-Plant4D» — импорт исходных данных из системы трехмерного моделирования промышленных установок Plant-4D. В стандартную поставку входит файл с шаблонами, позволяющими пользователю конвертировать данные, созданные ПС Plant4D на основе российской базы данных по трубам, трубопроводным деталям и арматуре.
  • «СТАРТ-PCF» — импорт моделей трубопроводов из формата «PCF» PlantSpace Design Series (также возможно из Plant4D, OMNI-Pipe, AutoPlant 3D Piping, I-Sketch, CADWorx). Для генерации файлов PCF из PlantSpace используется ISOGEN интерфейс, поставляемый вместе с системой PlantSpace.
  • «СТАРТ-PDMS» — импорт исходных данных из отчётов, создаваемых программой PDMS в СТАРТ.
  • «СТАРТ-Компас» — экспорт расчетной схемы (осевой линии и узловых деталей) в Компас-График 5.х и выше.
  • «СТАРТ–открытый формат» — импорт входных данных из открытого формата, экспорт входных данных и результатов расчета в открытый формат для стыковки СТАРТ с любыми системами автоматизированного проектирования трубопроводов. Открытый формат – это текстовый файл определенной структуры.

Дополнительные модули поставляются только совместно с базовым модулем (СТАРТ-Базовый СТАРТ Проф-Базовый или СТАРТ Лайт-Базовый).

СТАРТ-Экспресс — инструмент конструктора трубопроводов

Помимо расчета трубопроводов произвольной конфигурации существует рабочий инструментарий конструктора трубопровода – опция СТАРТ-Элементы, который поставляется и в виде самостоятельной программы под названием СТАРТ-Экспресс. Программа предназначена для быстрой оценки компенсирующей способности отдельных участков трубопроводной трассы, проверке их прочности и устойчивости. Подобные задачи конструкторам трубопроводов приходится постоянно решать в процессе проектирования. С помощью СТАРТ-Экспресс можно:

  • определить компенсирующую способность поворотов Г, Z-образной формы и П- образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах;
  • определить компенсирующую способность поворотов Г, Z — образной формы и П- образных компенсаторов при бесканальной прокладке трубопроводов в грунте;
  • определить толщину стенки или предельное давление для труб, отводов, тройников, заглушек, переходов согласно выбранному нормативному документу;
  • определить предельно допустимые расстояния между промежуточными опорами трубопровода из условий прочности и жесткости;
  • проверить общую и местную устойчивость прямолинейных и криволинейных участков труб под действием температурного расширения, наружного давления (вакуума) и давления грунта (для труб бесканальной прокладки);
  • Определить минимальную глубину заложения для участков бесканальной прокладки из условия устойчивости;
  • определить максимальную глубину заложения для участков бесканальной прокладки из условия прочности пенополиуретановой изоляции;
  • предельно допустимые расстояния между стартовыми компенсаторами и температуру их замыкания для трубопроводов, защемленных в грунте;
  • определить допустимую нагрузку на седловую опору для труб большого диаметра;
  • проверить герметичность фланцевых соединений;
  • определить жесткость сильфонных компенсаторов при отсутствии данных от изготовителя.

Расчет поворотов Г, Z-образной формы и П-образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах осуществляется для участков, расположенных между двумя неподвижными (мертвыми) опорами. При известном расстоянии между неподвижными опорами определяется требуемый вылет для П-образного компенсатора, Z-образного поворота и короткое плечо для Г-образного поворота, исходя из допускаемых компенсационных напряжений. Это избавляет проектировщиков от необходимости пользоваться устаревшими номограммами для Г, Z и П-образных участков. Расчет поворотов Г, Z-образной формы и П- образных компенсаторов при бесканальной прокладке трубопроводов в грунте позволяет по заданному вылету для П-образного компенсатора или Z-образного поворота и длине короткого плеча Г-образного поворота определить допустимое расстояние между неподвижными опорами, т.е. ту длину участка защемленного в грунте трубопровода, которое может быть скомпенсировано при заданном температурном перепаде. Рассматриваются П- образные компенсаторы и повороты Г, Z-образной формы с произвольными углами. Для тех же трубопроводных участков можно выполнить проверочный расчет — при заданных габаритах определить напряжения, перемещения и нагрузки на неподвижные опоры.

СТАРТ – это:

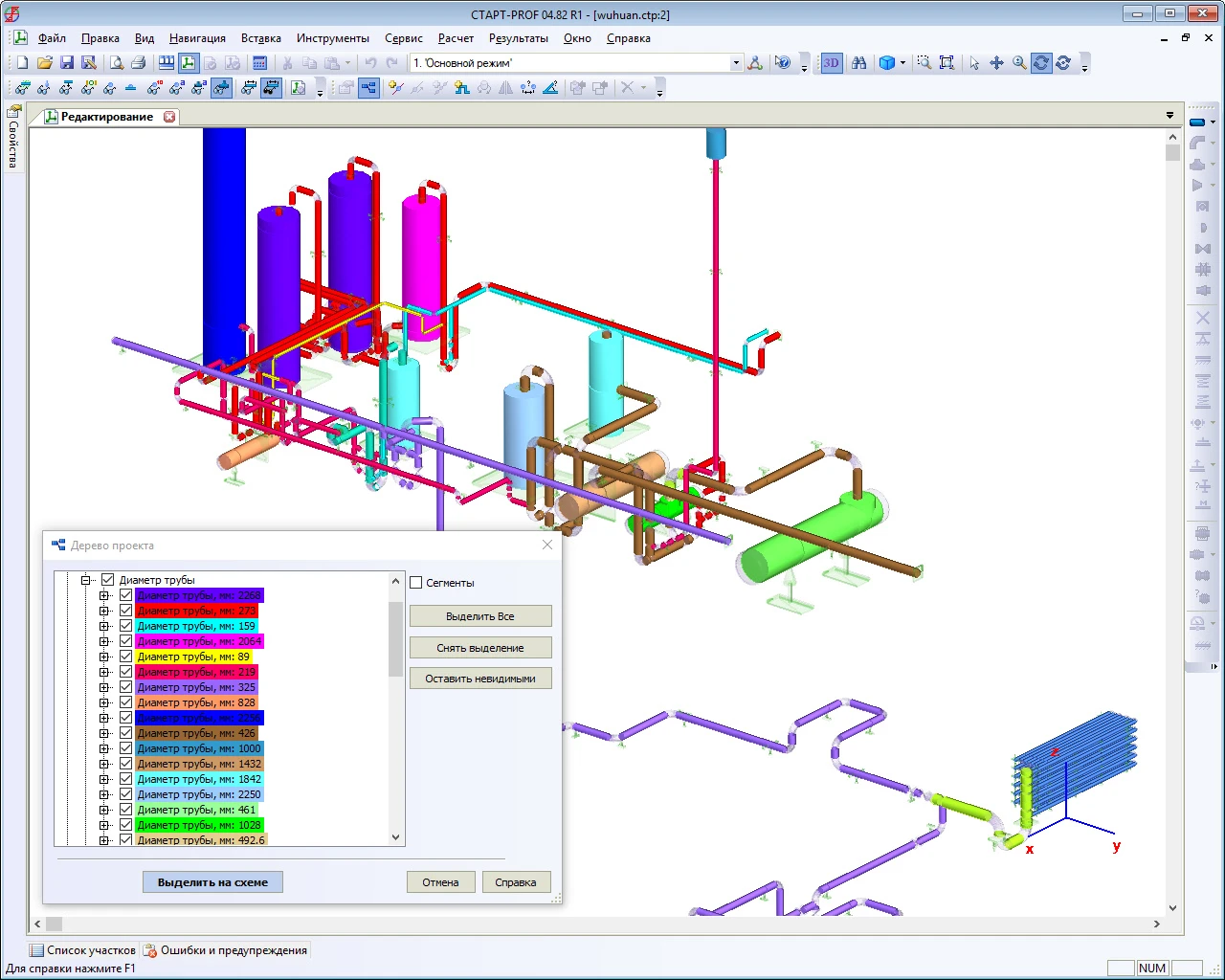

  • наглядный и интуитивно понятный пользовательский интерфейс;

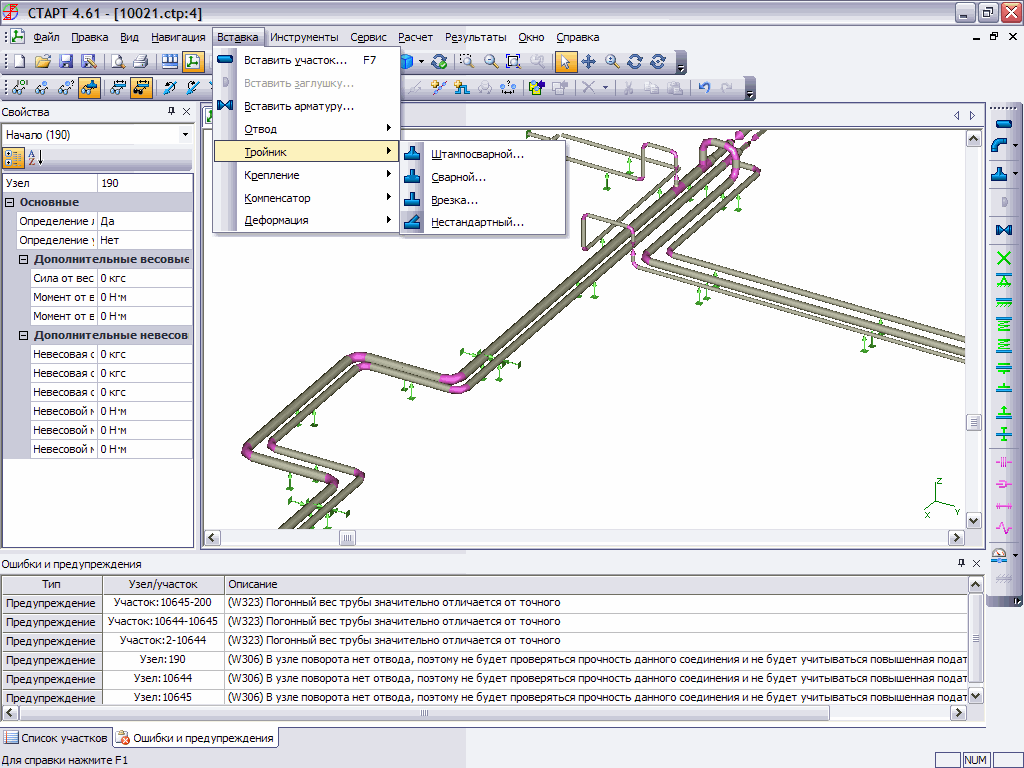

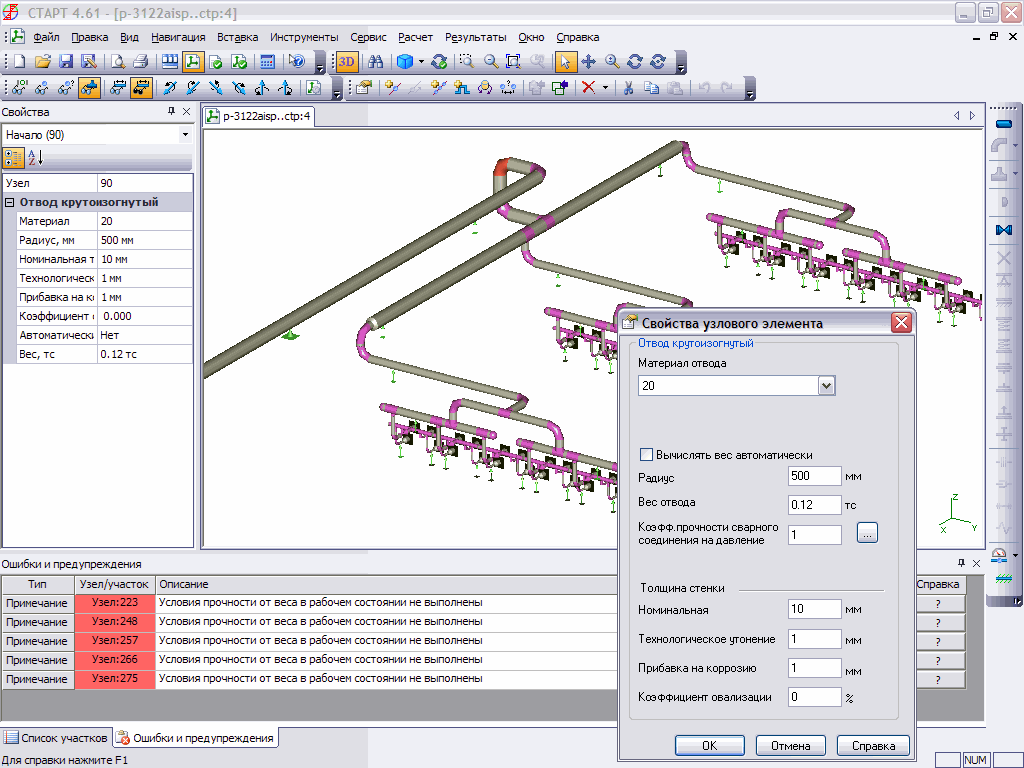

  • удобный и четко продуманный объектно-ориентированный способ ввода исходных данных;
  • всесторонняя логическая проверка качества исходных данных для расчета;
  • подробная справочная система и программная документация;
  • автоматическая проверка всех деталей трубопровода на внутреннее давление;
  • проверка и выбор параметров типовых узлов трубопроводов (различных видов компенсаторов, врезок, тройников, фланцевых соединений);
  • возможность расчета трубопроводов разнообразного назначения и расположения (в том числе вакуумных трубопроводов) по различным нормативным документам;
  • расчет податливости штуцеров сосудов и аппаратов для более точного вычисления нагрузок на штуцеры и напряжений в трубопроводе;

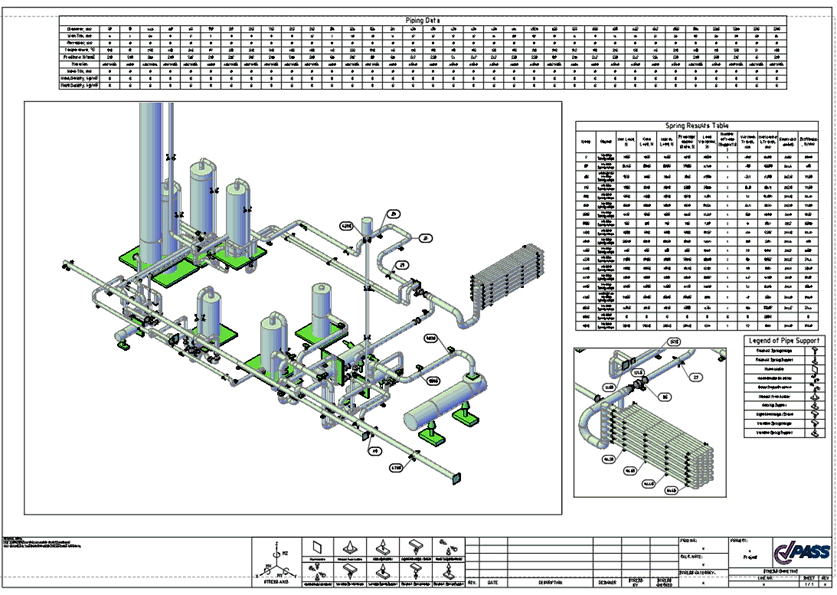

  • интеграция с различными системами трехмерного проектирования промышленных установок, программами Штуцер-МКЭ и Гидросистема, экспорт расчетных схем в различные графические среды (AutoCAD, MicroStation, КОМПАС-Графикс);
  • регулярные (один раз в полтора-два месяца) занятия по обучению пользователей работе с программой;
  • широкая налаженная сеть дистрибьюторов по всей России, в странах СНГ и за рубежом;
  • постоянная техническая поддержка со стороны разработчиков.

Расчетные возможности

  • Учет трения в скользящих, направляющих, упругих и т.д. опорах;

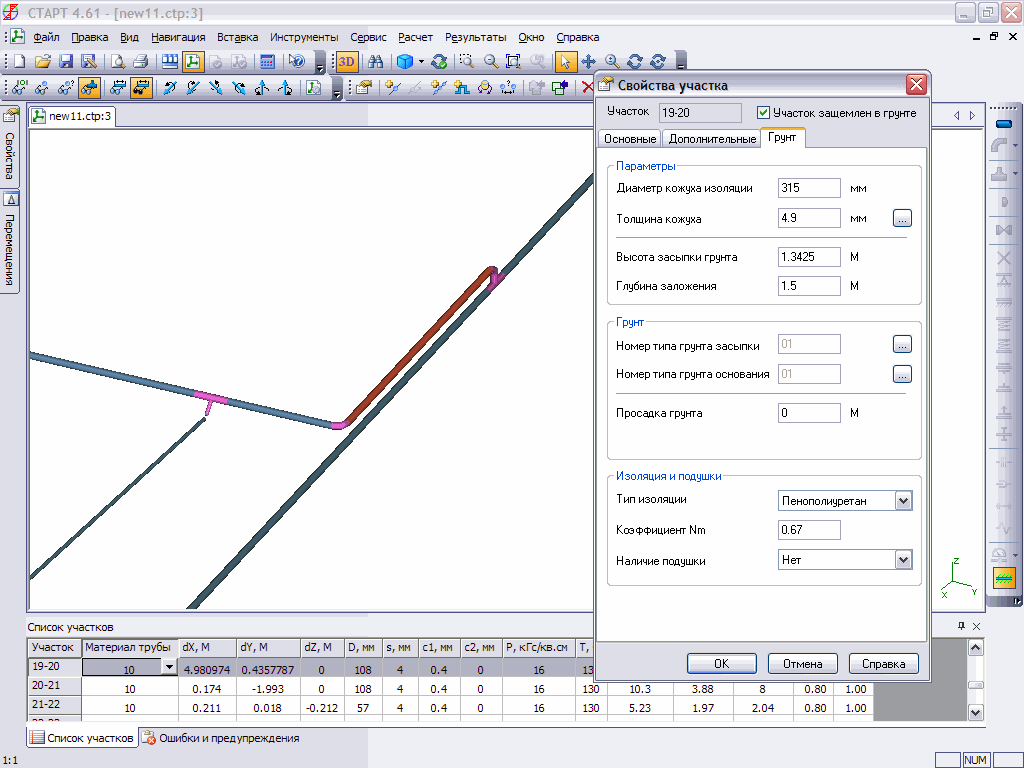

  • Учет взаимодействия трубопровода с грунтом на участках бесканальной прокладки. Учитывается нелинейная податливость грунта, слоя пенополиуретановой изоляции и амортизирующих подушек;
  • Оценка прочности пенополиуретановой изоляции;
  • Автоматический подбор пружин для упругих опор и подвесок, расчет их затяжки;
  • Автоматический учет «манометрического эффекта» в отводах, имеющих начальную овальность и распорных усилий от внутреннего давления во всем трубопроводе;
  • Учет маятникового эффекта при отклонении тяг жестких и упругих подвесок от вертикального положения;

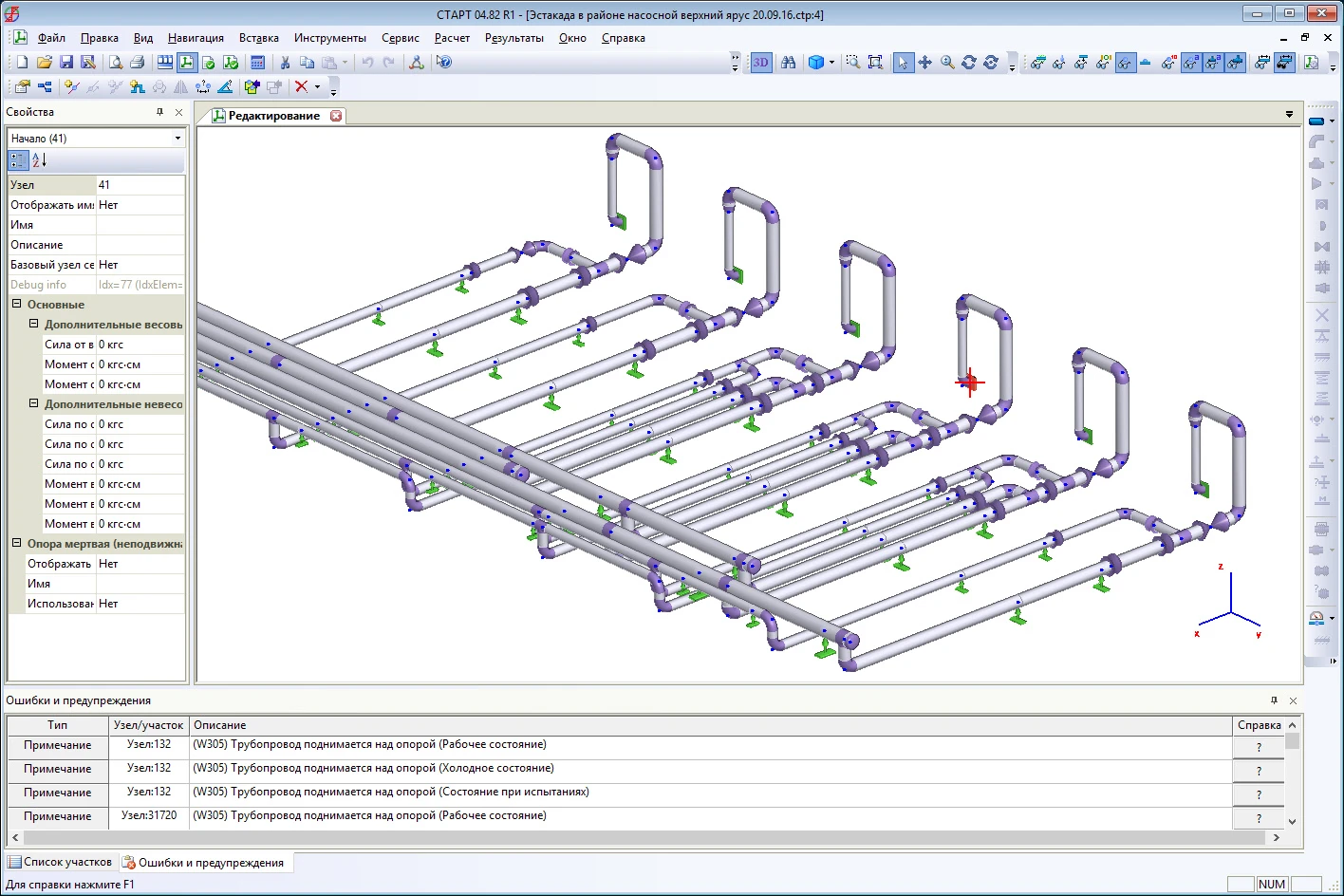

  • Учет односторонних связей (например, подъем трубопровода над опорами);
  • Учет совместной работы трубопровода с оборудованием (модуль СТАРТ-Штуцер);
  • Учет работы упруго-изогнутых участков большого радиуса;
  • Проверка устойчивости стенок вакуумных трубопроводов, возможность учета укрепления кольцами жесткости различной конфигурации;

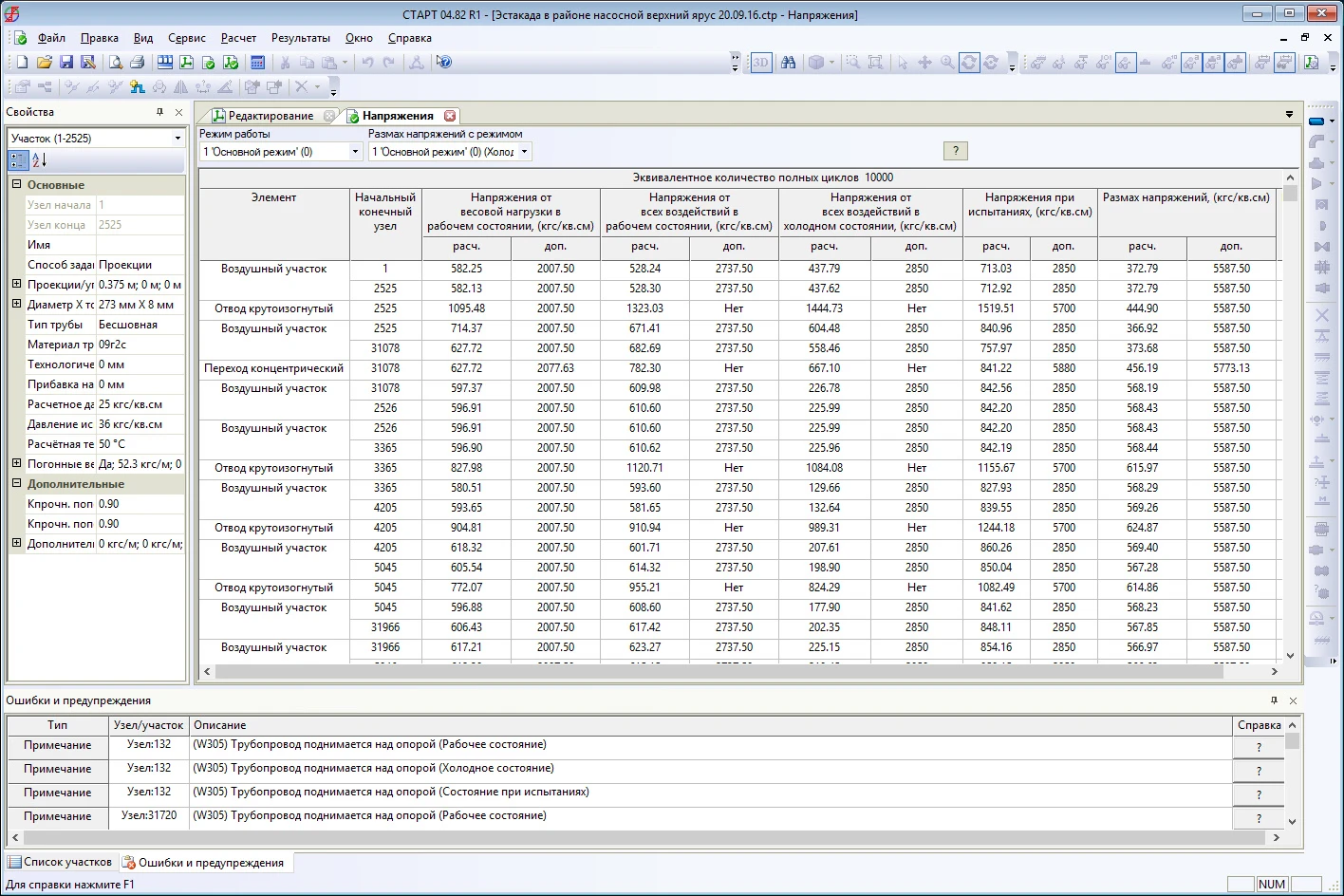

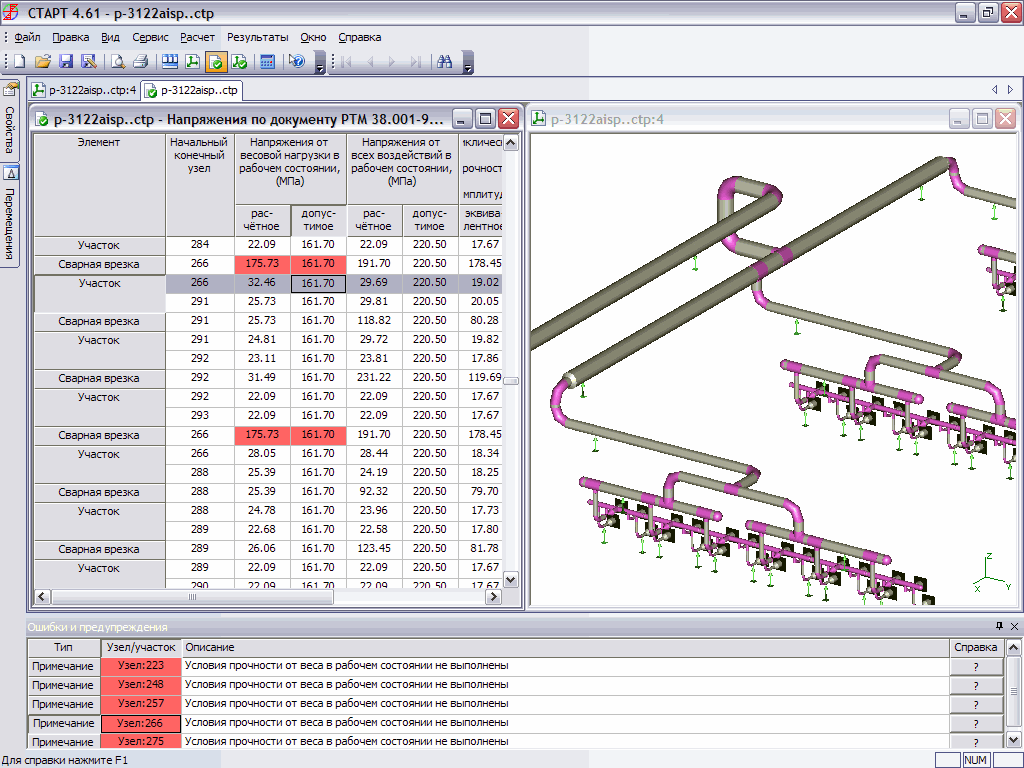

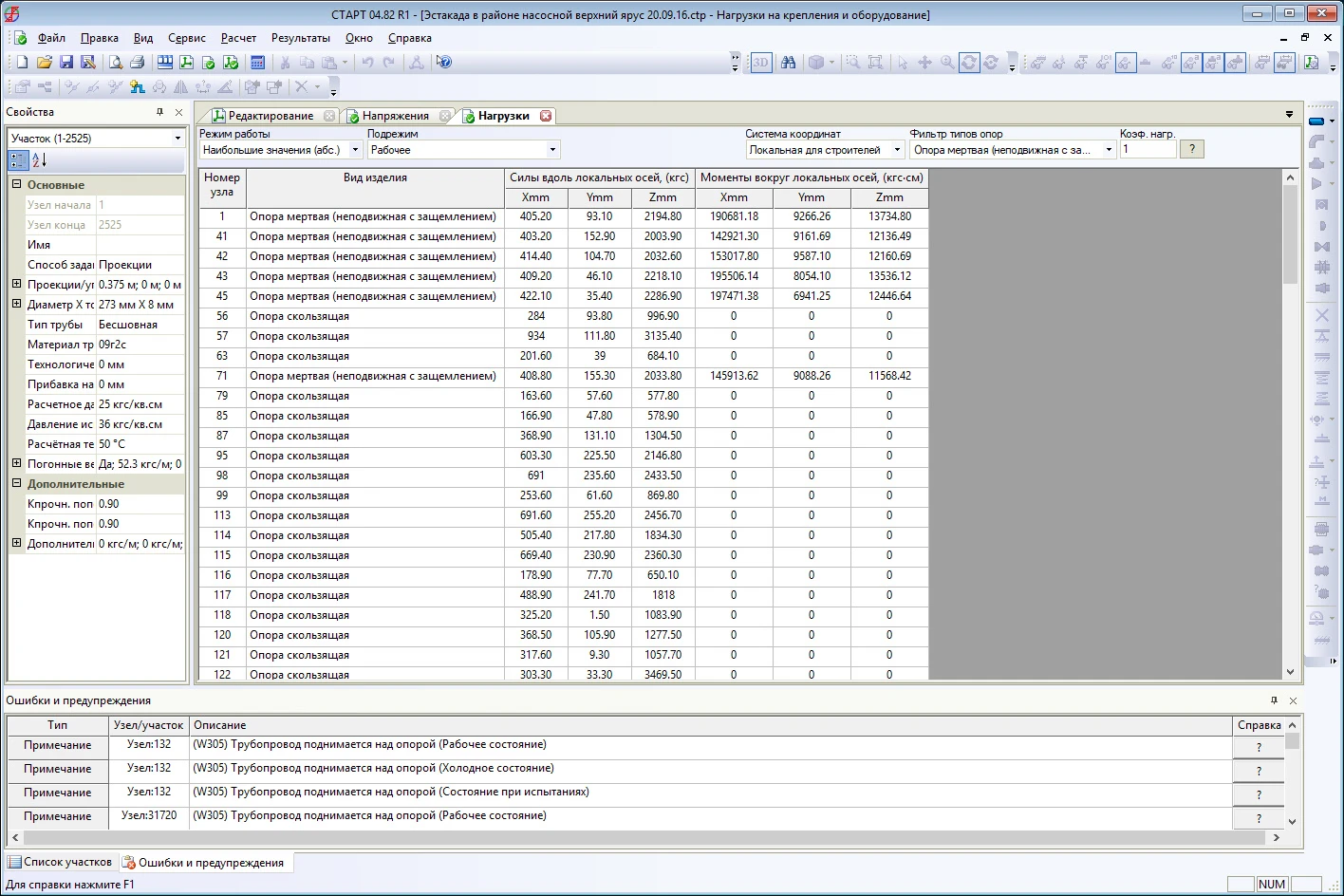

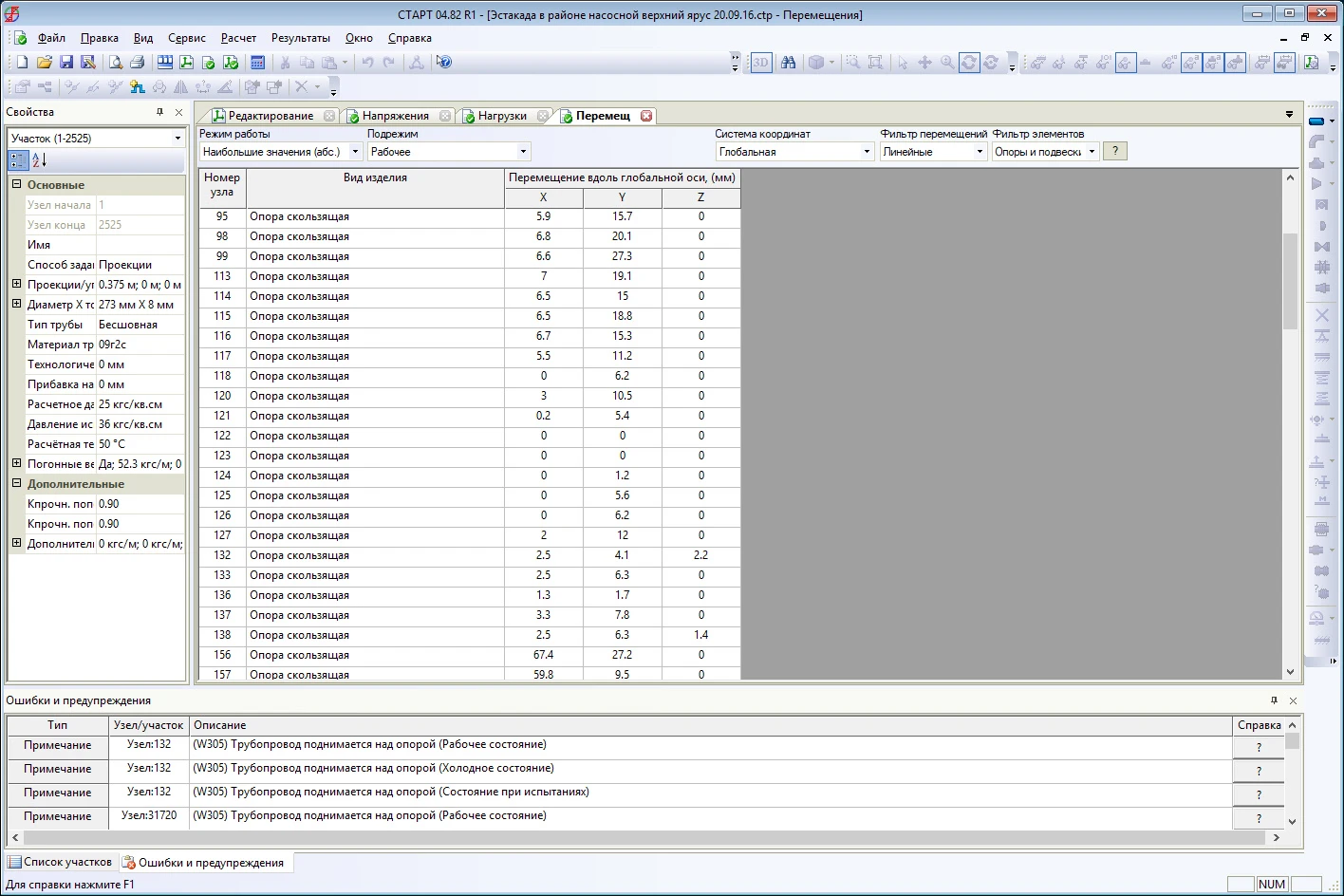

  • В результате расчета выводятся таблицы напряжений согласно выбранному нормативному документу, нагрузки на опоры, перемещения, усилия, деформации компенсаторов, коэффициенты устойчивости стенок вакуумного трубопровода;

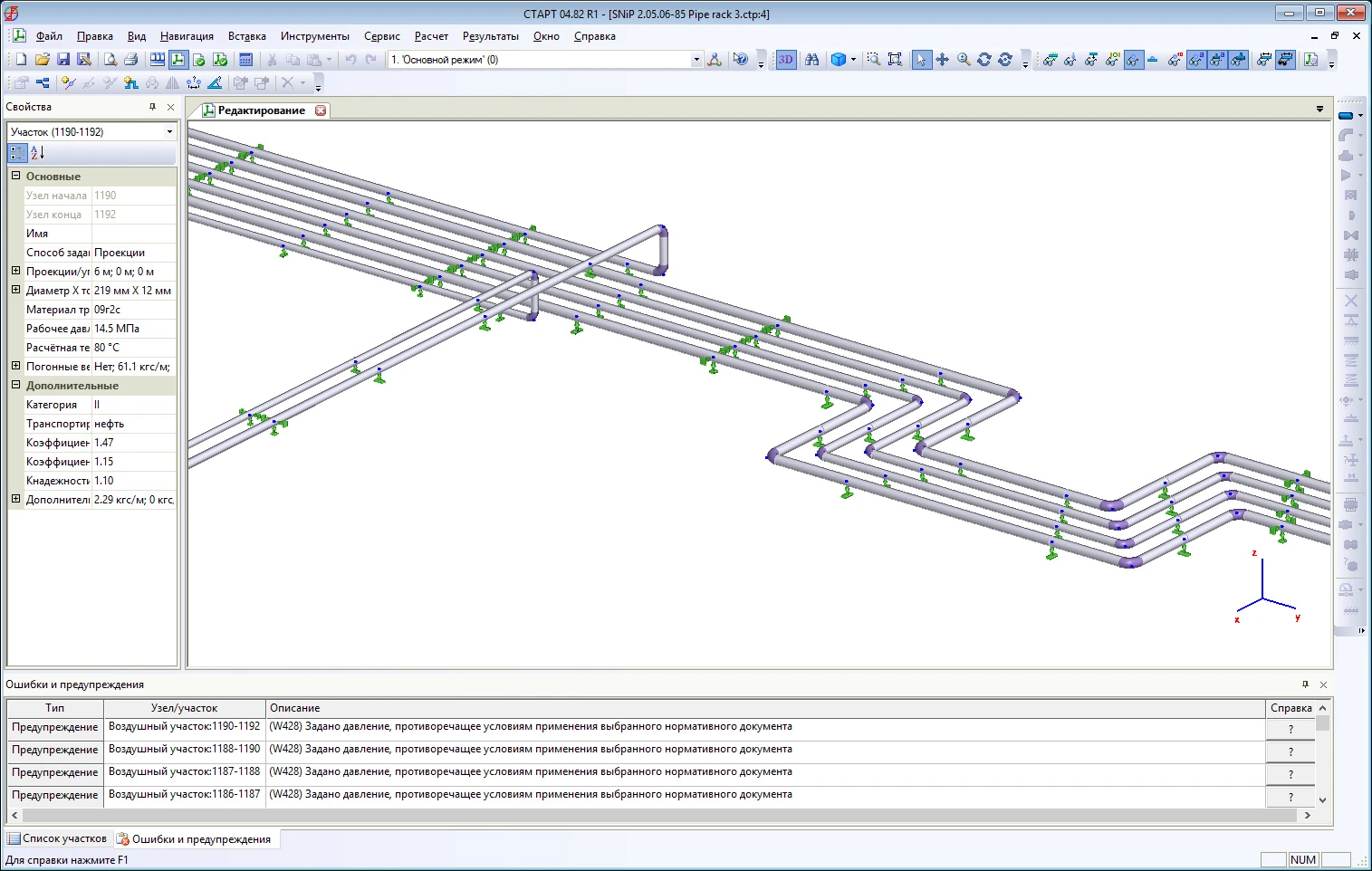

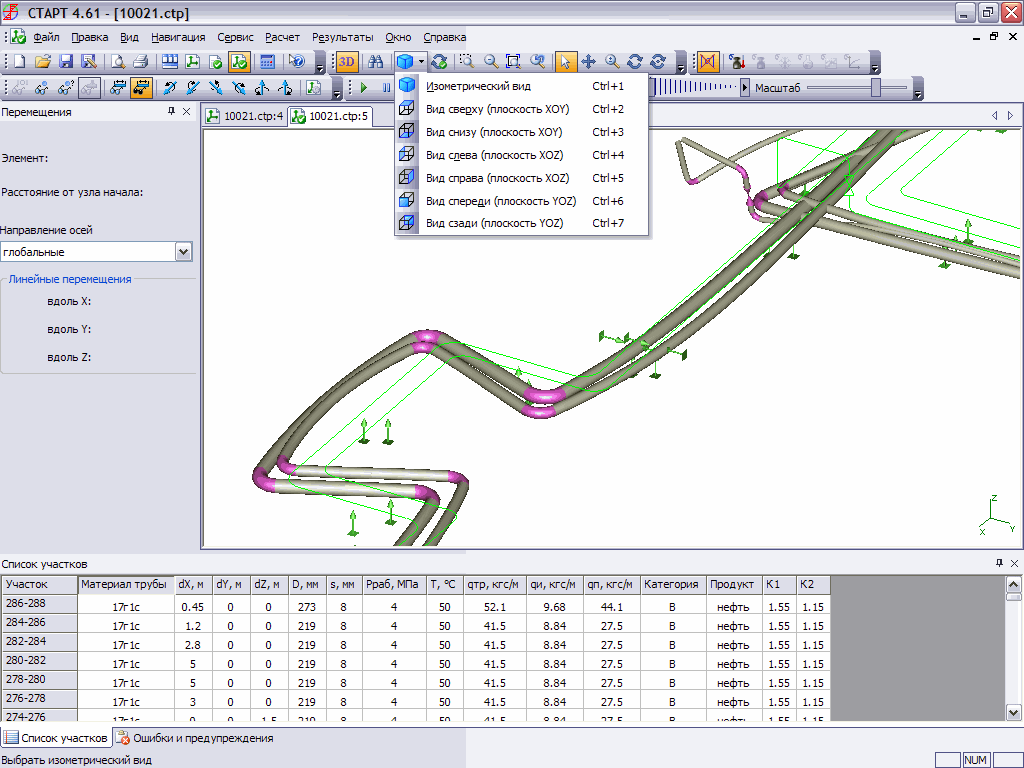

  • Графическая иллюстрация деформированного состояния в различных расчетных состояниях трубопровода;
  • Графическая цветовая иллюстрация выполнения нормативных критериев прочности на схеме трубопровода.

На сегодня СТАРТ — одна из самых распространенных программ расчета прочности и жесткости трубопроводов различного назначения в России и странах СНГ. Программная система достигла уровня своеобразного промышленного стандарта и по своим потребительским свойствам не уступает зарубежным аналогам. Ее используют более 700 организаций в России, странах ближнего (Украина, Беларусь, Казахстан, Туркменистан, Узбекистан) и дальнего зарубежья (Чехия, Литва, Великобритания), а общее число эксплуатирующихся копий превышает 1500. Пользователями программы являются ПКО крупных заводов, проектные организации химического, газового, энергетического профиля и ряда других отраслей. Широкое применение программа получила при проектировании, строительстве и реконструкции тепловых сетей. Программная система СТАРТ имеет долгую историю, более 40 лет. Первая редакция программы — тогда она называлась СТ-01 — была сдана в промышленную эксплуатацию еще в 1969 году. Восемь лет система успешно эксплуатировалась на ЭВМ серии «Минск», затем на ЭВМ серии ЕС, а с 1992 года на персональных компьютерах — сначала под DOS, а затем под Windows. Смена поколений ЭВМ и операционных систем, как правило, сопровождалась капитальной переработкой программы, при этом возможности системы постоянно расширялись, а интерфейс пользователя и расчетный алгоритм шлифовались и совершенствовались. Благодаря огромному числу пользователей и постоянной обратной связи со специалистами различных отраслей промышленности программа СТАРТ детально верифицируется по всем параметрам (в том числе и путем перекрестного тестирования с аналогичными отечественными и зарубежными программами) и постоянно развивается. Все программы семейства «СТАРТ» имеют сертификат Госстандарта России, выданный, ООО ЦСПС № РОСС RU.СП15.Н00317 на соответствие СНиП 2.05.06-85, РД 10-249-98, РД 10-400-01, СТО Ростехэксперитиза 10.001-2009, РТМ 38.001-94, СА 03-003-07, СА 03-005-07, ГОСТ 30732-2006, ГОСТ 52857.1-2007, ГОСТ 52857.2-2007, ГОСТ 52857.5-2007.

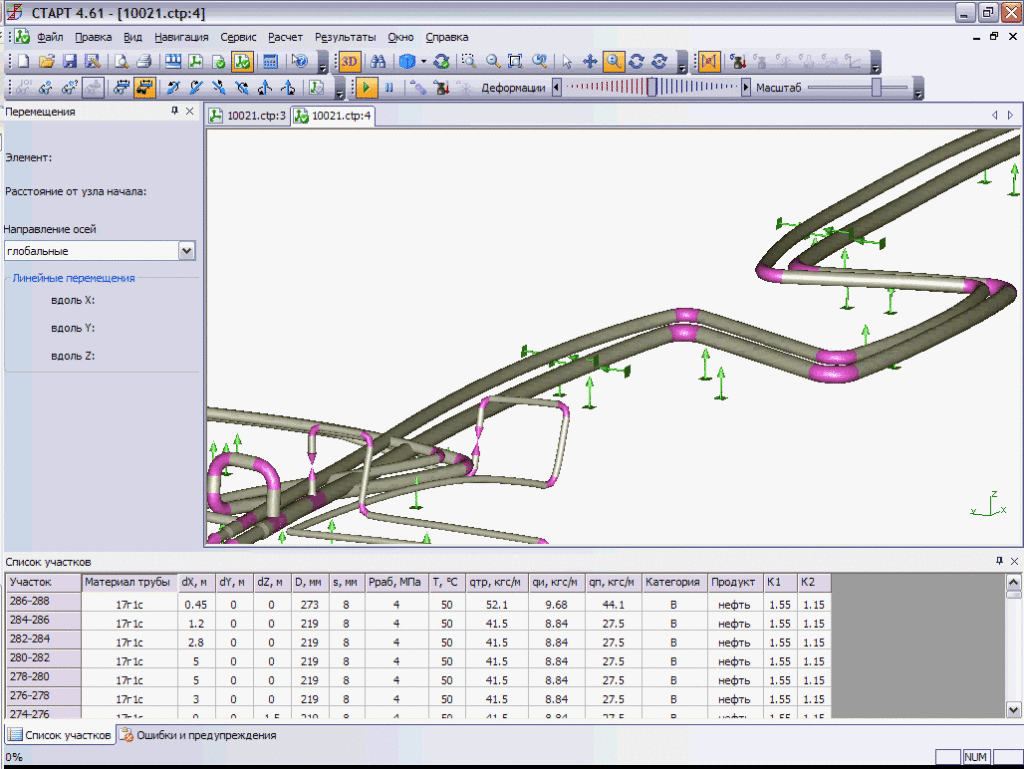

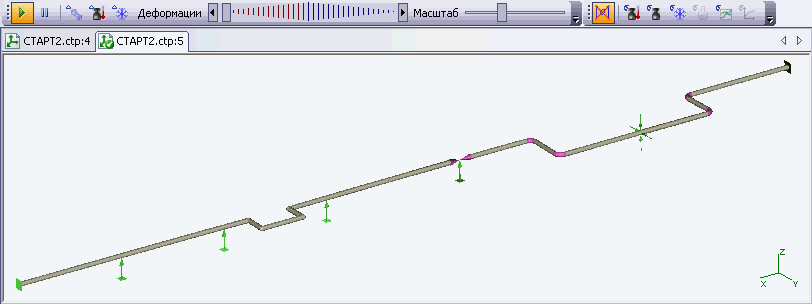

Деформированный вид трубопровода при переходе из монтажного в рабочее и из рабочего в холодное состояние
Деформированный вид трубопровода при переходе из монтажного в рабочее и из рабочего в холодное состояние
Деформированный вид трубопровода при переходе из монтажного в рабочее состояние
Деформированный вид трубопровода при переходе из монтажного в рабочее состояние

О разработчике

НТП Трубопровод

Компания ООО "НТП Трубопровод" была учреждена в марте 1992 г. на базе организованной в 1972 г. лаборатории трубопроводныхсистем института «ВНИПИнефть». В 70–80-х годах прошлого века лаборатория стала одним из ведущих в СССР коллективов-экспертов в области расчета, автоматизации проектирования и оптимизации технологических трубопроводов, центром взаимодействия и обмена опытом ведущих специалистов страны. На сегодняшний день НТП Трубопровод является одним из ведущих разработчиков и поставщиков, специализирующихся в области информационных технологий для проектирования исследований в нефтеперерабатывающей, нефтехимической и химической промышленности и представляет следующие решения: “Гидросистема” – НТП Трубопровод, “Изоляция” – НТП Трубопровод, “Пассат” – НТП Трубопровод и др. Среди пользователей программ — крупнейшие и авторитетные проектные, научно-исследовательские и экспертные организации.

Что нового

Версия 4.82 R3 программ СТАРТ-Проф (05.04.2018)

  • СТАРТ-БД изделий: Исправлена вставка из базы равнопроходных тройников.
  • Старт-Элементы: Исправлены ошибки в расчете подземных труб.
  • Устранена ошибка с появлением сообщения, что сталь не применима при заданной температуре.
  • Исправлены некоторые проблемы в дереве проекта.
  • DLT 5366−2014: Исправлены перемещение в холодном и монтажном состоянии.
  • Прочие мелкие исправления.

Версия 4.82 R2 программ СТАРТ-Проф (05.03.2018)

  • Расчет на состояние испытаний вынесен в отдельный режим работы. Напряжения вычисляются отдельно от веса и отдельно от всех воздействий в соответствии с ГОСТ 32388–2013 и ГОСТ Р 55596−2013. Теперь можно увидеть деформированный вид в режиме испытаний. Добавлена возможность включать режим испытаний и менять продукт в режиме испытаний без закрытия файла расчета.
  • Графика: Анимация деформированного вида дополнительных силовых загружений (например 1.1) теперь показывается между дополнительным режимом (1.1) и рабочим режимом (1), а не монтажным состоянием как раньше.
  • Импорт из CAESAR II: Добавлена функция импорта опор на отводах.
  • Импорт из CAESAR II: Добавлена функция импорта режима испытаний.
  • Импорт из CAESAR II: Прочие улучшения и исправления.
  • Соединение теперь можно ставить в узел разветвления трех труб. Коэффициент интенсификации применяется ко всем трем сечениям.
  • Документ ASCE 7−10 обновлен на ASCE 7−16.
  • Документ GB 50011−2001 обновлен на GB 50011−2010.
  • В предыдущем релизе в свойствах трубы иногда не показывалось поле коэффициента формы для ветровых нагрузок. Исправлено.
  • Импорт из PCF, исправления.
  • Исправлена ошибка при сохранении свойств материалов в файлы формата «.mat».
  • Исправлена проблема при вставке свойств компенсаторов из базы данных, если выбран производитель.
  • Уточнена модель для наклонных участков, защемленных в грунте.
  • Устранена ошибка в холодном состоянии после релаксации в высокотемпературных трубопроводах при наличии креплений с тягами, появившаяся в 4.81 R1. Жесткие подвески, пружинные подвески, нестандартные крепления с заданной не нулевой длиной тяги всегда превращались в шарнирно-неподвижные опоры при расчете внутренних усилий и напряжений в холодном состоянии после релаксации.
  • Устранена ошибка в холодном состоянии с заданными смещениями опор «от других воздействий» при наличии креплений с тягами, появившаяся в 4.81 R1. Жесткие подвески, пружинные подвески, нестандартные крепления с заданной не нулевой длиной тяги всегда превращались в шарнирно-неподвижные опоры при расчете нагрузок, напряжений, внутренних усилий и перемещений в холодном состоянии.
  • Прочие мелкие исправления и улучшения в интерфейсе (дерево проекта, жесткие вставки, пересчет высот для ветра и гололеда, переходы, копирование свойств труб, зависания и т.д.).

Версия 4.82 R1 программ СТАРТ-Проф (28.12.2017)

  • Изменены названия. Теперь программа СТАРТ-Проф доступна в трех вариантах: СТАРТ-Проф (до 32 000 степеней свободы, эквивалент СТАРТ-Проф), СТАРТ-Проф Эконом (до 1000 степеней свободы, эквивалент СТАРТ), СТАРТ-Проф Студент (до 150 степеней свободы, эквивалент СТАРТ-Лайт).
  • Добавлены базы данных по отводам, тройникам и переходам, которые содержат всю необходимую для расчета на прочность информацию по фитингам из различных российских нормативных документов. Базы пополняются из системы СУБД ПРОЕКТ. В поставляемой БД содержится более миллиона типоразмеров изделий для различных отраслей промышленности. Теперь создавать расчетные модели можно существенно быстрее, вставляя фитинги из базы данных, а не вручную с использованием бумажных документов. Базы данных доступны только в полной версии СТАРТ-Проф и недоступны в СТАРТ-Проф Эконом.

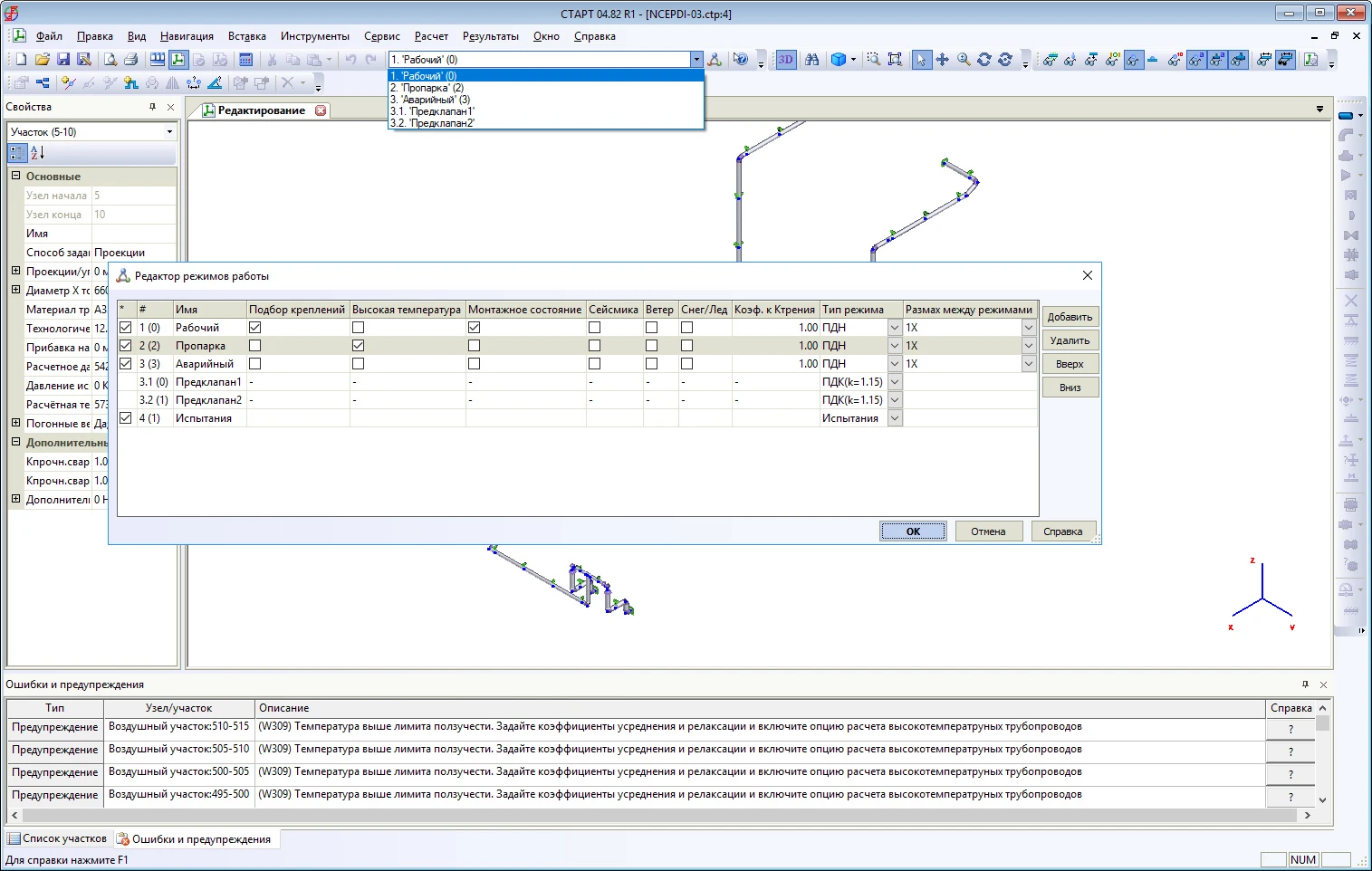

  • Добавлен редактор режимов работы. Теперь в одном файле расчета можно посчитать одновременно несколько режимов работы трубопровода (рабочий режим, пропарка, аварийный режим, испытания и любые другие технологические режимы). Больше нет необходимости создавать отдельный файл расчета под каждый режим. Кроме того, можно задавать неограниченное число дополнительных силовых нагрузок для каждого основного режима (срабатывание предохранительных клапанов, нагрузки от пробкового режима двухфазного потока, нагрузки от гидроудара, ветер по различным направлениям, снег, гололед и т.д.). Это существенно упрощает работу, ускоряет процесс ввода данных и выполнения расчетов.
  • Добавлена возможность расчета криогенных трубопроводов согласно ГОСТ 32388–2013. Добавлены характеристики материалов 12Х18Н10Т, 03Х20Н16АГ6, 10Х14Г14Н4Т, 07Х13Н4АГ20, 07Х16Н6, Д20Ю, АМцС, АМг-5, АМг-6 согласно ОСТ 26−04−2585−86.
  • Добавлена возможность расчета на ветровые нагрузки по нормативным документам различных стран. Функция может использоваться только в полной версии СТАРТ-Проф и недоступна в СТАРТ-Проф Эконом. Все нормы, кроме СП 20.13330.2016 и ТКП EN 1991−1−4 2009, доступны только при наличии опции «СТАРТ-Зарубежные стандарты».
    • СП 20.13330.2016 (Россия);
    • ТКП EN 1991−1−4 2009 (Беларусь);
    • ASCE 7−10 (США);
    • EN 1991−1−4:2005+A1:2010 (Евросоюз);
    • GB 50009 (Китай);
    • IS.875.3.1987 (Индия);
    • IBC 2012 (Международный);
    • UBC 1997 (Международный);
    • AZ/NZS 1170.2:2011 (Новая Зеландия);
    • NBC 2010 (Канада);
    • NBR 06123−1988 (Бразилия);
    • BS 6399−2 (Великобритания);
    • CNS (Тайвань);
    • NSR-10 (Колумбия);
    • KBC 2016 (Корея);
    • Давление в зависимости от высоты;
    • Скорость в зависимости от высоты.
  • Добавлена возможность расчета на снеговые нагрузки по нормативным документам различных стран. Функция может использоваться только в полной версии СТАРТ-Проф и недоступна в СТАРТ-Проф Эконом. Все нормы, кроме СП 20.13330.2016, доступны только при наличии опции «СТАРТ-Зарубежные стандарты».
    • СП 20.13330.2016 (Россия);
    • ASCE 7−10 (США);
    • IBC 2012 (Международный);
    • EN 1991−1−3:2003+A1:2015 (Евросоюз);
    • GB 50009−2012 (Китай);
    • NBC 2010 (Канада);
    • KBC 2016 (Корея).
  • Добавлена возможность расчета на гололедные нагрузки по нормативным документам различных стран. Функция может использоваться только в полной версии СТАРТ-Проф и недоступна в СТАРТ-Проф Эконом. Все нормы, кроме СП 20.13330.2016, доступны только при наличии опции «СТАРТ-Зарубежные стандарты».
    • СП 20.13330.2016 (Россия);
    • ASCE 7−10 (США);
    • IBC 2012 (Международный);
    • GB 50135−2006 (Китай).
  • СТАРТ-Проф может теперь открывать файлы нейтрального формата из CAESAR II (*.cii). Функция работает при наличии опции «СТАРТ-Зарубежные стандарты».
  • Функция переноса свойств переносит теперь не только выбранные характеристики пружин, но и выбранные характеристики опор и подвесок постоянного усилия.
  • Добавлено руководство по применению в справке СТАРТ-Проф.

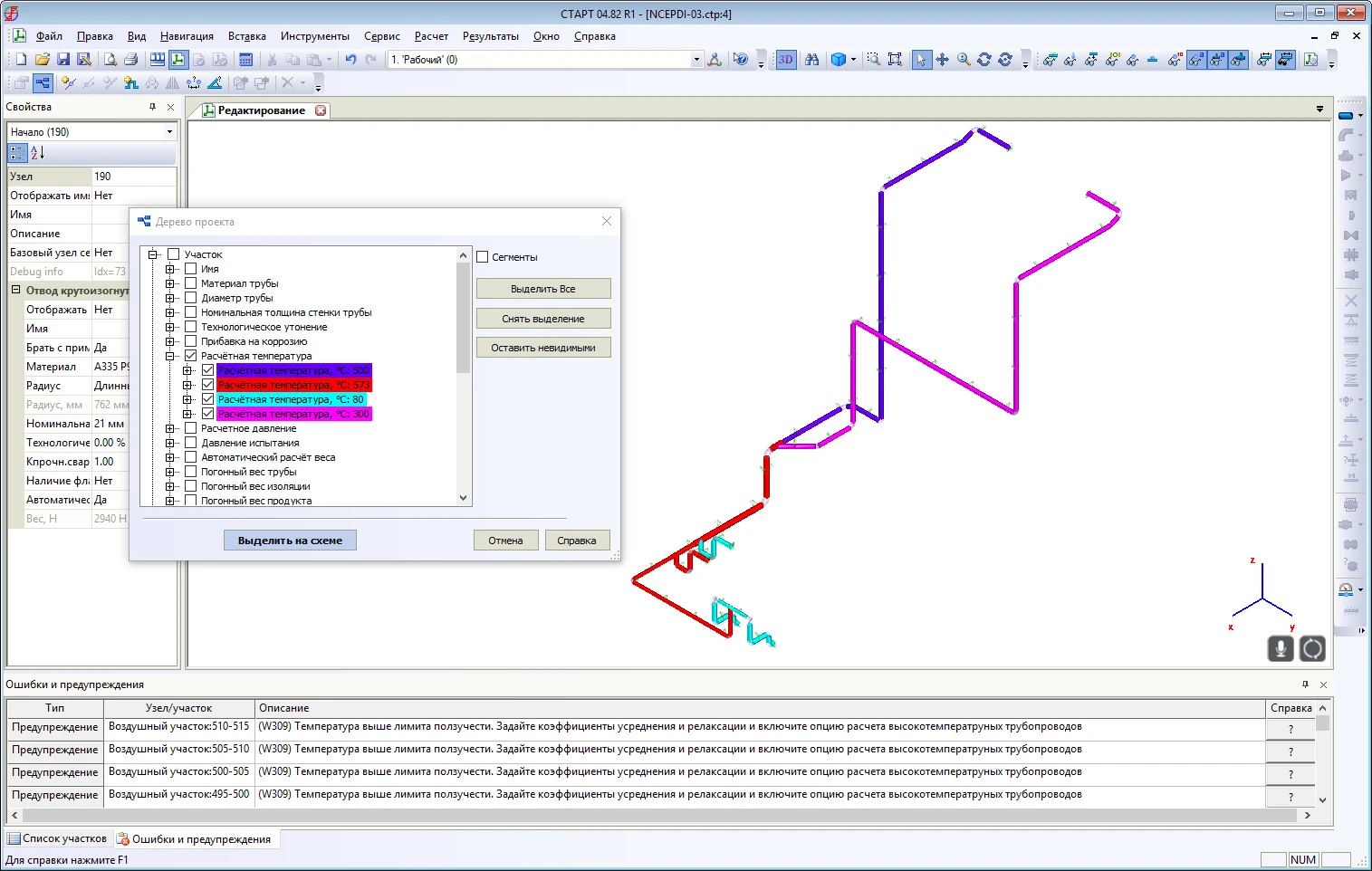

  • Добавлена возможность увидеть на трубопроводе, какие заданы давления, температуры и любые другие свойства. Информация представляется в виде цветовой диаграммы. Опция доступна в дереве проекта.
  • Добавлен новый элемент «жесткая вставка», который используется при моделировании присоединения трубопровода к сосудам и аппаратам, трубопроводов в рубашке и т.д.
  • Добавлен учет образования естественного свода обрушения для трубопроводов, защемленных в грунте.
  • Добавлена опция «заклинена» и «не заклинена» для опор и подвесок постоянного усилия.
  • Добавлена возможность конвертации материалов в базе данных между нормами ASME B31.1−2016, DLT 5366−2014, РД 10−249−98 и другими документами.
  • Добавлена возможность задавать не только жесткие подвески, но и качающиеся стойки с учетом маятникового эффекта.
  • Добавлена возможность задавать фланцы по концам арматуры и проверять их герметичность.
  • Добавлена возможность вставить трубу, выделив два существующих узла. Труба вставится между ними.
  • «СТАРТ-Гибкие трубы»: добавлены гибкие полимерные трубы «ТВЭЛ-ПЭКС» и «ТВЭЛ-ПЭКС-К».
  • «СТАРТ-Сейсмика»: внесены уточнения в расчет на сейсмические воздействия по различным нормам.
  • «СТАРТ-Сейсмика»: добавлена возможность расчета на сейсмические воздействия трубопроводов из пластика и стеклопластика.
  • ГОСТ 32388–2013: добавлены новые виды тройников, позаимствованные из норм США: велдолет, свеполет, с вытянутой горловиной.
  • «СТАРТ-Термопласты»: улучшен интерфейс базы данных по полимерным материалам.
  • «СТАРТ-Термопласты»: внесены корректировки существующих, а также добавлены новые полимерные материалы: PE100, PE80, PE-RT тип 1, PE-RT тип 2, PP-H, PP-R, PVC-C тип 2, PVDF.
  • ГОСТ 32388–2013, СНиП 2.05.06−85, СП 36.13330.2012, ГОСТ Р 55596−2013, CJJ/T 81−2013: в нестандартном тройнике добавлена возможность задавать произвольные коэффициенты интенсификации напряжений и коэффициенты податливости ответвления.
  • ASME B31.1−2016: внесены исправления в базу данных по материалам для стали «A333 6».
  • ASME B31.1−2016: добавлена возможность расчета трубопроводов, защемленных в грунте. Оценка напряжений производится согласно разделу VII-4.5, VII-5.
  • ASME B31.1−2016, DLT 5366−2014: в элемент «Соединение» добавлено меню выбора различных вариантов коэффициентов интенсификации напряжений.
  • ASME B31.1−2016, DLT 5366−2014: в нестандартном отводе добавлена возможность автоматического расчета коэффициента интенсификации напряжений и коэффициента гибкости (по формулам для крутоизогнутого отвода).
  • DLT 5366−2014: добавлена возможность расчета трубопроводов, защемленных в грунте. Оценка напряжений производится согласно CJJ/T 81−2013.
  • ISO 14692−3:2002: добавлена опция для секторных отводов и для тройников «Qualified Bend» и «Qualified Tee». В зависимости от данной опции программой выбираются значения коэффициентов mpsb и mpst согласно нормативному документу.
  • ISO 14692−3:2002: добавлена опция учета и неучета напряжений от продольной силы «Учет напряжений от осевой силы и кручения» в общих данных.
  • ISO 14692−3:2002: добавлена полная расшифровка всех формул и значений в таблице напряжений.
  • ISO 14692−3:2002: в графическом окне результатов расчета добавлена цветная диаграмма распределения напряжений.
  • ГОСТ 32388–2013, ГОСТ Р 55596−2013, CJJ/T 81−2013: исправлено определение допускаемых напряжений при расчете на сейсмические воздействия.
  • «СТАРТ-Элементы»: исправлен расчет тройников от действия вакуума.
  • «СТАРТ-Элементы»: добавлен расчет труб на давление по ISO 14692−3:2002 (стеклопластик), ГОСТ 32388–2013 (пластик).
  • «СТАРТ-Элементы»: добавлен расчет труб и отводов на давление по ASME B31.1−2016, DLT 5366−2014.
  • Расчетная модель: зазоры меньше 5 мм в направляющих опорах теперь игнорируются. В нестандартных креплениях по-прежнему учитываются зазоры любой величины. Также ограничено количество креплений с заданными зазорами: их не должно быть больше 50 штук (и в направляющих опорах, и в нестандартных креплениях).
  • Расчетная модель: исправлен учет отклонения тяг подвесок в холодном состоянии.
  • Расчетная модель: внесены исправления в расчет трубопроводов, содержащих только пружинные опоры без использования других видов опор.
  • Расчетная модель: оптимизирован алгоритм выбора зарубежных пружин (LISEGA, WITZENMANN и т.д.). Пружины теперь выбираются оптимальнее, с меньшей допускаемой нагрузкой.
  • Расчетная модель: дополнительные невесовые нагрузки теперь учитываются также в режиме испытаний и в расчете на вес в рабочем состоянии.
  • В диалоге Общие данные появилась возможность отфильтровать нормативные документы по категориям: «Паропроводы», «Технологические», «Магистральные», «Теплосети», «Другие».
  • Имена участков теперь выводятся в таблице напряжений, внутренних усилий и напряжений в изоляции.
  • Графика: добавлена возможность увидеть скрытые маркеры, которые расставляются автоматически.
  • Графика: исправлено несколько ошибок в 3D-графике, улучшен внешний вид трубопровода.
  • Графика: при работе на двух мониторах исправлена работа колесика мыши.
  • Для пружин LISEGA, WITZENMANN, NBT 47039−2013, China Power добавлен вывод максимальных горизонтальных перемещений в таблице.
  • Оптимизирован модуль решения системы линейных уравнений. Это обеспечивает сокращение времени счета на 5−60%.
  • Исправлена работа функции Упорядочить по вертикали.
  • Устранен ряд других обнаруженных проблем.

Изменение наименований ПС СТАРТ

С 1 января 2018 г. изменены наименования программной системы СТАРТ:

Старое название Новое название
СТАРТ СТАРТ-Проф Эконом
СТАРТ-Проф СТАРТ-Проф
СТАРТ-Лайт СТАРТ-Проф Студент
СТАРТ-Экспресс СТАРТ-Экспресс

Версия 4.81 программ СТАРТ, СТАРТ-Лайт, СТАРТ-Проф и версия 1.81 программы СТАРТ-Экспресс (30.12.2016)

  • Добавлена возможность расчета по нормативному документу ASME B31.1−2016 на трубопроводы пара и горячей воды (США);
  • Добавлена возможность расчета по нормативному документу DLT 5366−2014 на трубопроводы пара и горячей воды (Китай);
  • В базу данных «материалы» добавлены стали из документов ASME B31.1−2016 и DLT 5366−2014;
  • РД 10−249−98: В базу добавлены стали P91 (ASME SA335) и X10CrMoVNb9−1 (EN 10216−2);
  • Исправлены различные ошибки и неточности.

Версия 4.80 программ СТАРТ, СТАРТ-Лайт, СТАРТ-Проф и версия 1.80 программы СТАРТ-Экспресс (28.06.2016)

  • СТАРТ больше не поддерживает Windows XP. Поддерживаются операционные системы Vista/7/8/10.
  • Реализован новый модуль СТАРТ-Термопласты, предназначенный для расчета трубопроводов из полимерных материалов. К настоящему времени в базу добавлены материалы ПЭ100 и ПЭ80.
  • Реализована возможность расчета трубопроводов, монтаж которых производится методом предварительного нагрева в открытой траншее согласно ГОСТ Р 55596−2013 и CJJ/T 81−2013.
  • Добавлена возможность задавать имена узловых элементов: креплений, отводов, тройников, компенсаторов, переходов и т.д.
  • Добавлена возможность зеркального отражения выделенного фрагмента трубопровода относительно различных плоскостей и осей.
  • В справочную систему включено «Руководство по применению».
  • Добавлена новая документация в PDF-формате.
  • Заново разработан и заменен модуль экспорта схемы трубопровода в формат DXF.
  • СТАРТ-Сейсмика: разработан новый, более точный алгоритм суммирования напряжений от различных направлений воздействий. Напряжения от сейсмических воздействий теперь получаются меньше.
  • СТАРТ-Сейсмика: допускаемые напряжения для документа РД 10−249−98 теперь всегда принимаются при 10 000 часов.
  • СТАРТ-Сейсмика: сейсмические перемещения теперь не превышают величину зазоров. При обнаружении биения трубы об опору во время землетрясения программа выдает соответствующее предупреждение.
  • СТАРТ-Сейсмика: исправлен расчет несвязных трубопроводов на сейсмические смещения опор.
  • ISO 14692−3:2002: учтены изменения, документ обновлен до ISO 14692−3:2002/Cor 1:2005.
  • CJJ/T 81−2013: допускаемые напряжения в рабочем и холодном состоянии теперь принимаются 1.5[σ] вместо 3.0[σ].
  • CJJ/T 81−2013: обновлена база данных материалов, добавлены свойства материалов из DL/T 5366−2014 (вместо DL/T 5366−2006).
  • ГОСТ 32388–2013, ГОСТ Р 55596−2013, CJJ/T 81−2013: в режиме ПДН допускаемое напряжение в испытаниях для отводов, тройников и переходов 1.5[σ]исп заменено на 1.5([σ]исп+[σ]20).
  • В базу данных «Пружины» добавлена таблица для пружинных опор и подвесок China Power (Китай) и реализован подбор данных пружин.
  • В базе данных «Пружины» документ GB 10182−88 заменен на обновленный NBT 47039−2013.
  • В базу данных «Крепления постоянного усилия» добавлен стандарт NB/T 47038−2013 (Китай) и реализован подбор данных креплений.
  • Расчетная модель: усовершенствован итерационный алгоритм для односторонних опор, добавлен контроль качества достигнутого решения.
  • Расчетная модель: уточнена расстановка грунтовых опор около отводов большого радиуса.
  • Расчетная модель: коэффициенты гибкости отводов, коэффициенты стесненности и коэффициенты учета наличия фланцевых соединений теперь во всех нормативных документах вычисляются по единой методике. Для коэффициентов гибкости используется цепная дробь (10 членов), коэффициенты стесненности принимаются по РД 10−249−98, коэффициенты учета наличия фланцев — по ГОСТ 32388–2013.
  • СТАРТ-Элементы: добавлена функция проверки нагрузок на центробежные насосы согласно стандартам ГОСТ 32601–2013, API 610 (ISO 13709) и по методике Kellog (Peng L.C.).
  • Теперь при включенной опции «длины участков» в графическом окне выдается длина дуги для отводов большого радиуса вместо радиуса.
  • При повороте или зеркальном отражении фрагмента трубопровода теперь автоматически поворачиваются вместе с трубопроводом связи в нестандартных креплениях, нагрузки в узлах и узлах и участках, смещения опор, узловые деформации.
  • Добавлена возможность поворота или зеркального отражения фрагмента трубопровода относительно любого узла, даже принадлежащего другому независимому сегменту трубопровода.
  • Добавлено выделение красным цветом нагрузок, которые превышают заданные допускаемые значения.
  • Устранена проблема, связанная с появлением пустых узлов после удаления сегментов трубопровода.
  • Добавлена возможность установки тройников и арматуры между мертвой опорой и сальниковым компенсатором.
  • Исправлены незначительные неточности.

Версия 4.79 R3 программ СТАРТ, СТАРТ-Лайт, СТАРТ-Проф (20.01.2016)

  • Устранены неполадки при расчете очень больших задач.
  • Уточнен расчет давления испытаний при расчете герметичности фланцевых соединений. Полученное из расчета давление фланца теперь автоматически делится на отношение давления испытаний и рабочего давления в примыкающих трубах.
  • СТАРТ-Сейсмика: убран лишний контроль. Выдавались сообщения об ошибках, когда на участках, примыкающих к деталям, заданы различающиеся коэффициенты рассеивания энергии, kh, kv и т.д. Теперь коэффициенты могут быть различными, а программа автоматически принимает максимальное значение ускорения с двух примыкающих участков.
  • СТАРТ-Сейсмика: устранены неполадки в случае, когда количество фазовых групп сейсмических смещений опор превышает 10.
  • СТАРТ-Сейсмика: исправлен расчет напряжений от сейсмических воздействий. Статические напряжения берутся от веса в рабочем состоянии, а не от всех воздействий в рабочем состоянии.
  • СТАРТ-Сейсмика: исправлена функция копирования свойств из одного участка в другие для сейсмических параметров.
  • СНиП 2.05.06−85, СП 36.13330.2012: убрано условие, согласно которому кольцевые напряжения не должны превышать R2, если минимальное главное — отрицательное.
  • РД 10−249−98, п. 5.1: в отводах добавлены три технологических утонения как в п. 5.2.
  • СТАРТ-Элементы: исправлен расчет длины скольжения в грунте.
  • Уточнен расчет в режиме испытаний нестандартных креплений с упругими связями с учетом «заклинивания».
  • Устранена проблема, связанная с появлением сообщения «Опора недогружена», улучшена сходимость итераций для односторонних связей.
  • Исправлены прочие незначительные неточности.

Версия 4.79 R2 программ СТАРТ, СТАРТ-Лайт, СТАРТ-Проф (08.12.2015)

  • Улучшено отображение анимации деформированного вида при расчете на сейсмические воздействия.
  • Исправлена неточность, которая возникала в некоторых ситуациях при вычислении нагрузок на промежуточные мертвые опоры в локальных осях креплений (для строителей).
  • СТАРТ-Элементы: уточнен расчет длины скольжения для случаев малого температурного перепада.
  • Исправлены прочие незначительные неточности.

Версия 4.79 программ СТАРТ, СТАРТ-Лайт, СТАРТ-Проф и 1.79 СТАРТ-Экспресс (10.11.2015)

  • Добавлен расчет на сейсмические воздействия надземных трубопроводов статическим методом для документов РД 10−249−98, ГОСТ 32388–2013, ГОСТ Р 55596−2013, СНиП 2.05.06−85, СП 36.13330.2012, CJJ/T 81−2013 согласно нормам СНиП II-7−81*, СП 14.13330.2011, НП-031−01, GB50011−2001 (Дополнительная опция СТАРТ-Сейсмика).
  • Полностью переработан перевод справочной системы на английский язык.
  • Добавлен перевод пользовательского интерфейса, документации и справочной системы на китайский язык.
  • Реализована возможность переключения между русским, английским и китайским языками пользовательского интерфейса и справочной системы.
  • ГОСТ 32388–2013, ГОСТ Р 55596−2013, CJJ/T 81−2013. Уточнен расчет напряжений в ответвлении тройников в режиме испытаний.
  • Графика. В нестандартных креплениях теперь отображаются реальные направления заданных связей.
  • ГОСТ 32388–2013. В СТАРТ-Элементы теперь задаются две величины технологического утонения для переходов и учитывается минимально допустимое значение толщины стенки для обоих диаметров.
  • ГОСТ 32388–2013. Исправлено вычисление нагрузок на опоры от низкотемпературных участков в «смешанных» трубопроводах, содержащих высоко- и низкотемпературные участки одновременно.
  • Старт-Элементы. Уточнен расчет компенсаторов из труб. Реализованы учет эффекта распора от внутреннего давления и учет разворота сил трения в холодном состоянии.
  • CJJ/T 81−2013. Уточнен расчет компенсаторов из труб в Старт-Элементы. Добавлена проверка прочности отводов.
  • РД 10−249−98. Теперь вместо одного значения повреждаемости, равного отношению расчетной и допускаемой амплитуд напряжений, выдаются два значения расчетной и допускаемой амплитуд.
  • Модель расстановки грунтовых опор. Добавлено автоматическое сгущение грунтовых опор в точках изменения параметров грунта, существенно влияющих на свойства грунтовых опор.
  • Расчетная модель. Добавлена автоматическая расстановка маркеров. Теперь необходимость их установки вручную сведена до минимума.
  • Расчетная модель. При расчете фланцевых соединений продольные силы теперь выводятся без учета распорного усилия от давления.
  • Расчетная модель. Добавлена возможность расчета нагрузок на фланцевые соединения для высокотемпературных трубопроводов.
  • Появилась возможность менять длину трубы в свойствах труб.
  • Реализована новая таблица деформаций компенсаторов со сравнением расчетных и допускаемых значений деформаций.
  • Добавлен новый параметр для сварных и штампосварных тройников — высота тройника (от осевой линии до конца ответвления или горловины).
  • Базы по компенсаторам и материалу для стеклопластика открыты для записи.
  • Появился флажок Учитывать зазоры в двусторонней и односторонней направляющих опорах.
  • Добавлен параметр контроля точности экспорта в модуле PDMS-B.
  • Исправлены прочие незначительные неточности.

Версия 4.78 R4 программ СТАРТ, СТАРТ-Лайт, СТАРТ-Проф (18.06.2015)

  • Расчетная модель: исправлена неточность при расчете с пружинными опорами;
  • расчетная модель: уточнена расстановка грунтовых опор на отводах при вставке промежуточных узлов в отводах вручную;
  • расчетная модель: убрано ненужное учащение расстановки грунтовых опор около пустых узлов;
  • графика: исправлена неточность при отображении деформированного вида трубопровода;
  • исправлены прочие незначительные неточности.

Версия 4.78 R3 программ СТАРТ, СТАРТ-Лайт, СТАРТ-Проф и 1.78 СТАРТ-Экспресс (25.05.2015)

  • Добавлена опция по расчету надземных и защемленных в грунте трубопроводов из стеклопластика в соответствии с ISO 14692−3:2002;
  • ISO 14692−3:2002: В базу данных по материалам внесен материал Futute Pipe Industries «Wavistrong» с углами навивки 55 и 63 градуса. База закрыта для редактирования;
  • расчетная модель: добавлена новая уточненная модель расстановки грунтовых опор;
  • расчетная модель: напряжения теперь вычисляются не только по концам отводов, но и в средней точке для надземных участков и в нескольких промежуточных точках для защемленных в грунте трубопроводов. В таблице напряжений выдается наибольшее значение расчетного напряжения;
  • расчетная модель: снято ограничение по допустимым радиусам отводов. Теперь радиус крутоизогнутых, гнутых, секторных и штампосварных отводов можно задать 0.5D…10D, отводов большого радиуса — более 35D и упруго-изогнутых — более 1000D;
  • СНиП 2.05.06−85: изменена форма представления таблицы напряжений;
  • ГОСТ 32388–2013: исправлена проблема с переходами, когда тип материала «бесшовный»;
  • ГОСТ 32388–2013: исправлена проблема с расчетом вакуумных участков;
  • ГОСТ 32388–2013: исправлена проблема с импортом некоторых сталей из файлов предыдущих версий, посчитанных в СА 03−003−07;
  • база данных по компенсаторам: добавлена графа Производитель;
  • база данных по компенсаторам: добавлена возможность фильтрации записей базы по различным параметрам, в том числе по производителю;
  • база данных по компенсаторам: при выборе компенсаторов из базы добавлена возможность указывать производителя и продукт;
  • база данных по компенсаторам: база закрыта для редактирования;
  • графика: добавлена возможность просмотра результатов автоматической расстановки пружин, моделирующих взаимодействие трубопровода с грунтом. Включается в настройках графического окна;
  • графика: улучшено вращение в графическом окне для трубопроводов с очень длинными трубами;
  • графика: добавлено отображение точки центра вращения;
  • графика: добавлена возможность изменять размеры площадки скользящих опор и пружин в настройках графики;
  • графика: исправлен экспорт изображений в Windows 8 и 8.1;
  • графика: добавлена возможность экспорта изображения не только в формат BMP, но и в форматы JPG, TIF, PNG;
  • графика: исправлены различные неточности в деформированном виде;
  • СТАРТ-Назначенный ресурс: исправлен расчет переходов по коррозии;
  • несвязные трубопроводы: исправлена выдача выбранных характеристик пружинных опор;
  • несвязные трубопроводы: добавлено отображение координат всех узлов в диалоге свойств;
  • несвязные трубопроводы: добавлено отображение центра глобальных координат в графическом окне;
  • несвязные трубопроводы: добавлено отображение базовых узлов в графическом окне;
  • несвязные трубопроводы: добавлена возможность вставки независимого узла за пределами существующего трубопровода;
  • несвязные трубопроводы: при вставке из буфера в независимый узел добавлена возможность задания координат либо относительно центра координат, либо относительного любого существующего узла;
  • несвязные трубопроводы: добавлена функция задания центра координат в выделенном узле;
  • деформации компенсаторов теперь выдаются отдельно для рабочего состояния с давлением и для рабочего состояния без давления. В предыдущих версиях деформации компенсаторов всегда выдавались для рабочего состояния без давления;
  • добавлена возможность задавать сальниковые компенсаторы в грунте без направляющей опоры;
  • исправлены прочие мелкие неточности.

Версия 4.78 R4 программ СТАРТ, СТАРТ-Лайт, СТАРТ-Проф (18.06.2015)

  • Расчетная модель: Исправлена неточность при расчете с пружинными опорами;
  • Расчетная модель: Уточнена расстановка грунтовых опор на отводах при вставке промежуточных узлов в отводах вручную;
  • Расчетная модель: Убрано ненужное учащение расстановки грунтовых опор около пустых узлов;
  • Графика: Исправлена неточность при отображении деформированного вида трубо-провода;
  • Исправлены прочие незначительные неточности.

Версия 4.78 R3 программ СТАРТ, СТАРТ-Лайт, СТАРТ-Проф и 1.78 СТАРТ-Экспресс (25.05.2015)

  • Добавлена опция по расчету надземных и защемленных в грунте трубопроводов из стеклопластика согласно ISO 14692−3:2002;
  • ISO 14692−3:2002: В базу данных по материалам внесен материал Futute Pipe Industries «Wavistrong» с углами навивки 55 и 63 градуса. База закрыта для редактирования;
  • Расчетная модель: Добавлена новая уточненная модель расстановки грунтовых опор;
  • Расчетная модель: Напряжения теперь вычисляются не только по концам отводов, но и в средней точке для надземных участков и в нескольких промежуточных точках для защемленных в грунте трубопроводов. В таблице напряжений выдается наибольшее значение расчетного напряжения;
  • Расчетная модель: Снято ограничение по допустимым радиусам отводов. Теперь радиус крутоизогнутых, гнутых, секторных и штампосварных отводов можно задать 0.5D…10D, отводов большого радиуса более 35D и упруго-изогнутых более 1000D;
  • СНиП 2.05.06−85: Изменена форма представления таблицы напряжений;
  • ГОСТ 32388–2013: исправлена проблема с переходами, когда тип материала «бесшовный»;
  • ГОСТ 32388–2013: исправлена проблема с расчетом вакуумных участков;
  • ГОСТ 32388–2013: исправлена проблема с импортом некоторых сталей из файлов предыдущих версий, посчитанных в СА 03−003−07;
  • База данных по компенсаторам: Добавлена графа «производитель»;
  • База данных по компенсаторам: Добавлена возможность фильтрации записей базы по различным параметрам, в т.ч. по производителю;
  • База данных по компенсаторам: При выборе компенсаторов из базы добавлена возможность указывать производителя и продукт;
  • База данных по компенсаторам: база закрыта для редактирования;
  • Графика: добавлена возможность просмотра результатов автоматической расстановки пружин, моделирующих взаимодействие трубопровода с грунтом. Включается в настройках графического окна;
  • Графика: улучшено вращение в графическом окне для трубопроводов с очень длинными трубами;
  • Графика: добавлено отображение точки центра вращения;
  • Графика: добавлена возможность изменять размеры площадки скользящих опор и пружин в настройках графики;
  • Графика: исправлен экспорт изображений в Windows 8 и 8.1;
  • Графика: добавлена возможность экспорта изображения не только в формат bmp, но и в формат jpg, tif, png;
  • Графика: исправлены различные неточности в деформированном виде;
  • СТАРТ-Назначенный ресурс: Исправлен расчет переходов по коррозии;
  • Несвязные трубопроводы: Исправлена выдача выбранных характеристик пружинных опор;
  • Несвязные трубопроводы: Добавлено отображение координат всех узлов в диалоге свойств;
  • Несвязные трубопроводы: Добавлено отображение центра глобальных координат в графическом окне;
  • Несвязные трубопроводы: Добавлено отображение базовых узлов в графическом окне;
  • Несвязные трубопроводы: Добавлена возможность вставки независимого узла за пределами существующего трубопровода;
  • Несвязные трубопроводы: При вставке из буфера в независимый узел добавлена возможность задания координат либо относительно центра координат, либо относительного любого существующего узла;
  • Несвязные трубопроводы: Добавлена функция задания центра координат в выделенном узле;
  • Деформации компенсаторов теперь выдаются отдельно для рабочего состояния с давлением и для рабочего состояния без давления. В предыдущих версиях деформации компенсаторов всегда выдавались для рабочего состояния без давления;
  • Добавлена возможность задавать сальниковые компенсаторы в грунте без направляющей опоры;
  • Исправлены прочие мелкие неточности.

Версия СТАРТ 4.77 R2, СТАРТ-Лайт 4.77 R2, СТАРТ-Проф 4.77 R2 (25.02.2015)

  • ГОСТ 32388–2013: реализована проверка согласно п. 14.1.1;
  • ГОСТ 32388–2013: исправлена неточность при копировании свойств материалов из файлов *.mat, созданных для СА 03−003−07;
  • Исправлена вставка несвязного трубопровода из буфера обмена, возникавшая в случае если задан базовый узел на копируемом участке;
  • Исправлена ошибка, возникавшая в случае задания переходов и тройников на небольшом расстоянии от других деталей трубопровода;
  • Исправлена неточность вызывавшая сообщение об ошибке «материал не применим при заданной температуре» при расчете отбраковочных толщин;
  • Убрана проверка диаметра кожуха изоляции для соседних труб перехода в грунте;
  • Добавлен контроль ограничения применимости методики расчета переходов;
  • Исправлена неточность при расчете с пружинными опорами;
  • Исправлена неточность при расчете с опорами постоянного усилия;
  • Исправлены прочие неточности.

Версия СТАРТ 4.77 R1, СТАРТ-Лайт 4.77 R1, СТАРТ-Проф 4.77 R1 (06.02.2015)

  • Добавлен расчет по-новому ГОСТ 32388–2013 Трубопроводы технологические. Нормы и методы расчета на прочность, вибрацию и сейсмические воздействия. Документ выпущен взамен устаревших СА 03−003−07 и РТМ 38.001−94;
  • ГОСТ 32388–2013: В СТАРТ и Старт-Элементы добавлена возможность расчета трубопроводов из цветных металлов: алюминия, меди, титана и их сплавов;
  • ГОСТ 32388–2013: В базу данных добавлены характеристики цветных металлов для расчета на статическую и циклическую прочность;
  • В базу данных добавлены осевые компенсаторы фирмы Belman для тепловых сетей;
  • Реализована возможность одновременного расчета нескольких не связанных между собой трубопроводов в одном файле;
  • Добавлена функция вставки из буфера обмена несвязного трубопровода;
  • Добавлена возможность одновременно задавать угловые и линейные смещения опор в одном узле;
  • Уточнен расчет в режиме испытаний. Гибкости отводов теперь вычисляются при температуре и давлении испытаний, а не при температуре и давлении трубопровода в холодном состоянии;
  • Полностью переработан модуль экспорта в word. Теперь таблицы выровнены по ширине листа и текст вписывается в ячейки;
  • Добавлен экспорт имен узлов в формат dxf;
  • Добавлена возможность не задавать коэффициент пористости, вес частиц грунта и коэффициент продольного сопротивления в базе данных по грунтам;
  • Уточнена методика расчета герметичности фланцевых соединений. Теперь выдается не условное давление, а минимальное допустимое расчетное давление для фланцевого соединения. Также выводится диаметр трубы и температура. Условное давление фланцевого соединения по этим данным необходимо выбирать самостоятельно;
  • Оптимизирован расход памяти графическим ядром;
  • Старт-Элементы: Исправлен расчет компенсаторов из труб в грунте;
  • Исправлены прочие мелкие неточности.

Версия СТАРТ 4.76 R3, СТАРТ-Лайт 4.76 R3, СТАРТ-Проф 4.76 R3 (21.11.2014)

  • Добавлена возможность проводить расчет трубопроводов с разрушенными сальниковыми компенсаторами;
  • Исправлена неточность при расчете с эксцентрическими переходами;
  • Исправлена неточность в расчете коэффициента интенсификации напряжений в тройниках в ГОСТ 55596–2013 и CJJ/T 81−2013;
  • Исправлены прочие неточности.

Версия СТАРТ 4.76 R2, СТАРТ-Лайт 4.76 R2, СТАРТ-Проф 4.76 R2 (07.11.2014)

  • Исправлена неточность при расчете трубопроводов с сальниковыми компенсаторами.
  • Улучшена работа программы с примерами с большим числом узлов и большим количеством неизвестных.
  • Исправлен ввод исходных данных по участкам по СП 36.13330−2012.
  • Исправлена неточность при вычислении нагрузок в локальных осях опор для испытаний.
  • Устранена проблема при расчете трубопроводов с направляющими опорами с коэффициентом трения, равным 0.
  • Исправлена неточность в расчете коэффициента интенсификации напряжений в сварных тройниках в ГОСТ 55596–2013 и CJJ/T 81−2013.
  • Исправлены прочие неточности.

Версия СТАРТ 4.76 R1, СТАРТ-Лайт 4.76 R1, СТАРТ-Проф 4.76 R1 (01.10.2014)

  • Добавлен расчет по стандарту Китайской Народной Республики CJJ/T 81−2013 Тепловые сети.
  • В базу данных «Пружины» добавлен документ КНР GB 10182−88 и реализован выбор пружинных подвесок согласно GB 10182−88.
  • CJJ/T 81−2013: в базу данных по материалам добавлены стали КНР.
  • CJJ/T 81−2013: добавлены веса изоляции по китайскому национальному стандарту и производителю труб HTN.
  • CJJ/T 81−2013: добавлена дополнительная проверка локальной устойчивости стенок труб согласно EN 18941−2003 в дополнение к документу CJJ/T 81−2013.
  • СП 36.13330.2012: исправлена неточность в категориях трубопроводов.
  • ГОСТ Р 55596−2013: уточнен расчет тройников и отводов на весовые воздействия.
  • СТАРТ-Элементы: добавлен расчет деформации стартовых компенсаторов в ГОСТ Р 55596−2013.
  • СТАРТ-Элементы: уточнен расчет расстояний между опорами в ГОСТ Р 55596−2013.
  • Добавлена возможность расчета односторонних направляющих опор на наклонных участках с углом наклона до 18 градусов к горизонтали. При этом площадка трения всегда остается горизонтальной.
  • Добавлена возможность расчета двусторонних направляющих опор на участках с произвольным наклоном к горизонтали, в том числе и вертикальных. При этом площадка трения всегда направлена вдоль трубы.
  • Решена проблема перевернутого изображения при экспорте *.bmp.
  • Исправлены прочие неточности.

Версия СТАРТ 4.75 R2, СТАРТ-Лайт 4.75 R2, СТАРТ-Проф 4.75 R2 (08.09.2014)

  • Исправлена неточность при выдаче эквивалентного количества полных циклов при расчете по ГОСТ Р 55596−2013.
  • Устранены проблемы с печатью и копированием в буфер обмена.
  • СТАРТ-PDMS-B: исправлена ошибка экспорта модели в случае, если крайние элементы ветви не выгружаются.

Версия СТАРТ 4.75 R1, СТАРТ-Лайт 4.75 R1, СТАРТ-Проф 4.75 R1 (08.08.2014)

  • Добавлен расчет по ГОСТ Р 55596−2013 Сети тепловые. Нормы и методы расчета на прочность и сейсмические воздействия (взамен СТО 10.001−2009).
  • Добавлена автоматическая проверка герметичности фланцевых соединений по упрощенной методике.
  • Добавлен новый узловой элемент — сальниковый компенсатор.
  • СТАРТ-Элементы: добавлен расчет длины скольжения (расстояния до виртуальной неподвижной опоры).
  • СТАРТ-Элементы: добавлен расчет на устойчивость подземных трубопроводов.
  • СТАРТ-Элементы: добавлен расчет на устойчивость надземных трубопроводов на скользящих опорах с возможностью выбора расстояния между направляющими опорами.
  • СТАРТ-Элементы: улучшен расчет устойчивости стенок трубопровода от давления грунта при расчете компенсаторов из труб в грунте.
  • Расчет на давление штампосварных тройников теперь производится не по наружному, а по внутреннему радиусу горловины.
  • Исправлены различные неточности в новом графическом ядре СТАРТ.
  • Исправлена проблема с замкнутыми контурами, содержащими эксцентрический переход.
  • Улучшено вращение модели в графическом окне.
  • Устранены прочие незначительные неточности.

Версия СТАРТ 4.73 R1, СТАРТ-Лайт 4.73 R1, СТАРТ-Проф 4.73 R1 (04.04.2014)

  • Добавлен расчет трубопроводов тепловых сетей в ППУ изоляции по СТО Синтез 91579448−01.1−2013.
  • Добавлены материалы для расчетов стеклопластиковых трубопроводов.
  • Добавлена различные возможности в графическом отображении трубопроводов.
  • Устранены прочие неточности.

Версия СТАРТ 4.72 R3, СТАРТ-Лайт 4.72 R3, СТАРТ-Проф 4.72 R3 (12.03.2014)

  • Добавлен новый модуль PDMS-B для обмена данными с AVEVA PDMS.
  • Улучшено качество печати графического изображения трубопровода.
  • Добавлен вывод названия расчета при печати.
  • Добавлена возможность настройки размеров шрифтов на экране и при печати.
  • Исправлена неточность при вычислении нагрузок в локальных осях креплений.
  • Решена проблема с появляющимися пустыми плавающими окнами.
  • Устранены торможения программы, проявлявшиеся на некоторых компьютерах.
  • Добавлен контроль: если изменение нагрузки на пружины в результатах расчета превышает заданное значение, система уведомляет об этом пользователя.
  • Добавлен контроль: название материала не должно превышать 16 символов.
  • Добавлен контроль: предупреждение об оставленных свободных концах трубопровода.
  • Контроль толщин стенок перед расчетом в СТАРТ осуществляется с 3%-ным допуском на округление, если это указано в нормах.
  • Ускорена отрисовка при переключении между графическими окнами.
  • Ускорена загрузка графической модели.
  • Ускорено выполнение расчета.
  • В текущем выделенном узле добавлен курсор «крестик». В необходимых случаях он мигает, чтобы его легче было увидеть.
  • Добавлен вывод осей координат при печати и при экспорте *.bmp.
  • Добавлен вывод количества неизвестных после расчета в окне ошибки и предупреждения.
  • Устранена проблема с масштабированием узловых элементов в графическом окне.
  • Восстановлена работоспособность функции Выделить все.
  • Исправлен ряд других неточностей.

Версия СТАРТ 4.72 R2, СТАРТ-Лайт 4.72 R2, СТАРТ-Проф 4.72 R2 (09.01.2014)

  • Исправлен ряд неточностей.

Версия СТАРТ 4.72 R1, СТАРТ-Лайт 4.72 R1, СТАРТ-Проф 4.72 R1, СТАРТ-Экспресс 1.72 R1 (23.12.2013)

  • Полностью заменено графическое ядро программы.
  • Появилась кнопка вызова базы данных для пружин из диалога свойств пружинной опоры и подвески.
  • В список нормалей пружин добавлено поле Другая.
  • Добавилась возможность задавать грузоподъемность для пользовательских пружин.
  • В базу данных по материалам добавлено новое свойство — плотность.
  • Снято ограничение по минимальному зазору 1,6 для нестандартных креплений. Для направляющих опор такое ограничение осталось в силе.
  • Улучшена сходимость итераций по односторонним связям. В случае срабатывания спецалгоритма усиления появляется сообщение «Учтена допустимая осадка опоры». Это сообщение носит информационный характер и не требует никаких специальных действий.
  • СТАРТ-Элементы: добавлена возможность отключать ограничение по минимальной толщине стенки труб и деталей.
  • Исправлен экспорт из PCF коротких участков.
  • Исправлены другие незначительные неточности.

Версия СТАРТ 4.71 R3 beta, СТАРТ-Проф 4.71 R3 beta (12.07.2013)

  • Полностью заменено графическое ядро программы.

Версия СТАРТ 4.71 R2, СТАРТ-Лайт 4.71 R2, СТАРТ-Проф 4.71 R2 (09.07.2013)

  • СНиП 2.05.06−85: исправлен импорт в базу данных по материалам файлов с характеристиками материала.
  • РД 10−249−98, п. 5.2: исправлена таблица напряжений с подбором пружин по холодному состоянию.
  • Создать перечень элементов: исправлена генерация по неравнопроходным тройникам.

Версия СТАРТ 4.71 R1, СТАРТ-Лайт 4.71 R1, СТАРТ-Проф 4.71 R1 (02.07.2013)

  • Добавлена поддержка Windows 8.
  • Добавлена возможность подбора опор и подвесок постоянного усилия фирмы WITZENMANN.
  • РД 10−249−98: реализована авторская доработка И.А. Данюшевского и О.Б. Киреева (АООТ «НПО ЦКТИ им. И.И. Ползунова»), касающаяся расчета косых (не ортогональных) тройников и врезок (угол наклона ответвления до 45 градусов) в СТАРТ и СТАРТ-Элементы.
  • РД 10−249−98 п. 5.2: в СТАРТ-Элементы для крутоизогнутых отводов добавлена возможность задавать овализацию.
  • СА 03−003−07 высокое давление: минимальные толщины стенок приведены в соответствие с СА 03−003−07.
  • СА 03−003−07: исправлен расчет тройников на давление. Высота штуцера всегда принималась по формуле (3.22). Теперь принимается меньшая из двух величин: заданной высоты штуцера и значения по (3.22).
  • СА 03−003−07: исправлена неточность при расчете на устойчивость вакуумных трубопроводов.
  • СНиП 2.05.06−85, СП 36.13330.2012: напряжения теперь вычисляются из расчета с учетом распорных усилий от давления.
  • На упруго-изогнутых участках и отводах большого радиуса добавлены погонный вес продукта и плотность.
  • Усилен контроль правильности задания глубин заложения в упруго-изогнутых участках в грунте.
  • Усовершенствован алгоритм итераций для креплений с односторонними связями. Теперь сходимость лучше, примечания «Опора недогружена» появляются гораздо реже.
  • Добавлена возможность выбора сортировки узлов при экспорте в Word.
  • Исправлена неточность при выдаче нагрузок на скользящие опоры в узлах с арматурой в локальных осях креплений.
  • Исправлена неточность, связанная с учетом прибавок на коррозию и технологическое утонение при проверке толщины стенки вакуумных участков и при расчете их на устойчивость в СТАРТ.
  • Исправлена неточность при расчете нестандартных креплений при наличии в них упругих опор с зазорами.
  • Исправлен расчет напряжений в изоляции в случае наличия в одной расчетной схеме одновременно и ППУ и ППМ труб.
  • Окно ошибок и предупреждений не всегда появлялось после расчета. Исправлено.
  • При открытии старых файлов СТАРТ плотность наследовалась как 0. Исправлено.
  • Исключен расчет на устойчивость надземных участков надземной прокладки.
  • Исправлены прочие незначительные неточности.

Системные требования

  • Процессор Pentium II 233 МГц и выше.
  • Операционная система Vista/7/8/10 (русская версия).
  • Internet Explorer версии 5.0 или выше.
  • Оперативная память:
    • минимально — 64 Мб;
    • рекомендуется — 256 Мб и более.
  • Видеокарта:
    • минимально — видеокарта с чипсетом NVIDIA или AMD/ATI с поддержкой OpenGL 2.0 и выше. На видеокартах с другими чипсетами возможны ограничения функциональности;
    • рекомендуется — видеокарта с чипсетом NVIDIA (NVIDIA GeForce 7000 или выше) или AMD/ATI (Radeon X300 или выше) с памятью 1 Гб и больше, с поддержкой OpenGL 2.0 и выше.
  • Объем свободного пространства на жестком диске — 100 Мб.
  • Дисплейный адаптер типа VGA или аналогичное устройство, но с лучшими характеристиками.
  • Цветной дисплей, минимальное разрешение экрана 1024×768.
  • Привод компакт-дисков.
  • Печатающее устройство.
  • Драйвер для ключа электронной защиты (входит в комплект поставки).

Задать вопрос эксперту

Подпишитесь на рассылку и будьте в курсе последних новостей!

+
