CADLib Модель и Архив — это инновационный программный комплекс, объединяющий во взаимосвязанном информационном пространстве трехмерную модель действующего промышленного предприятия или объекта строительства, документацию, спецификацию и календарный план.

Он создан одной из ведущих российских команд разработчиков САПР, которая разработала и продолжает совершенствовать линейку Model Studio CS. Вместе с этой командой работали партнеры CSoft Development, имеющие большой опыт взаимодействия как с проектными, инжиниринговыми, строительными организациями, так и с действующими заводами.

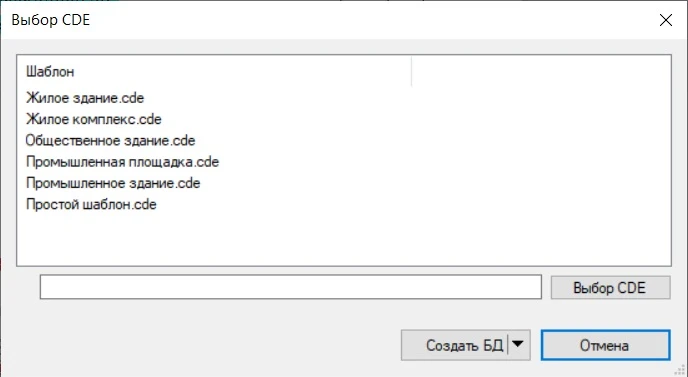

Программный комплекс реализован на базе СУБД Microsoft SQL Server и современных технологий .NET.

По функциональным возможностям это решение объединяет в себе три типа информационных систем: электронный архив, ГИС и мощнейший трехмерный визуализатор.

Электронный архив CADLib

В электронном архиве CADLib можно сохранять любые типы документов – чертежи, спецификации, пояснительные записки, письма, фотографии, сканированные изображения и многое другое. Документы хранятся в форматах Microsoft Word, Microsoft Excel, Microsoft Power Point, *.dwg (поддерживается платформами AutoCAD, nanoCAD и другими программными продуктами, работающими на основе этого формата), MicroStation DGN и многих других – как широко распространенных, так и малоизвестных. К тому же пользователь может по своему усмотрению расширить количество типов документов и число поддерживаемых форматов – для этого достаточно зарегистрировать их в системе.

Система обеспечивает пользователя современным, легким и удобным инструментарием для выполнения необходимых действий над документами: регистрации и учета, оперативного поиска, управляемого и контролируемого доступа к просмотру и редактированию документов и информации о них. Доступны интеграция со смежными приложениями, ввод и вывод информации о документах, автоматическое формирование новых документов и отчетов на основе уже хранящейся информации, управляемый коллективный доступ к базе документов, работа в географически распределенном режиме на базе нескольких серверов CADLib Модель и Архив.

К традиционным функциям электронного архива, то есть к возможности накапливать и систематизировать документы долговременного хранения, осуществлять их поиск, CADLib Модель и Архив добавляет еще и связь с объектами строительства или эксплуатации и календарным планом.

Возможность увязки электронного архива с виртуальной моделью открывает пользователям беспрецедентные технические возможности, при этом CADLib Модель и Архив кардинально отличается от других электронных архивов тем, что не требует крупных капиталовложений для своего создания и поддержки в рабочем состоянии. Благодаря этой особенности CADLib Модель и Архив прекрасно подходит для хранения информации о проектах, реализуемых строительными компаниями, а также информации служб эксплуатации действующих производств.

Виртуальная модель CADLib

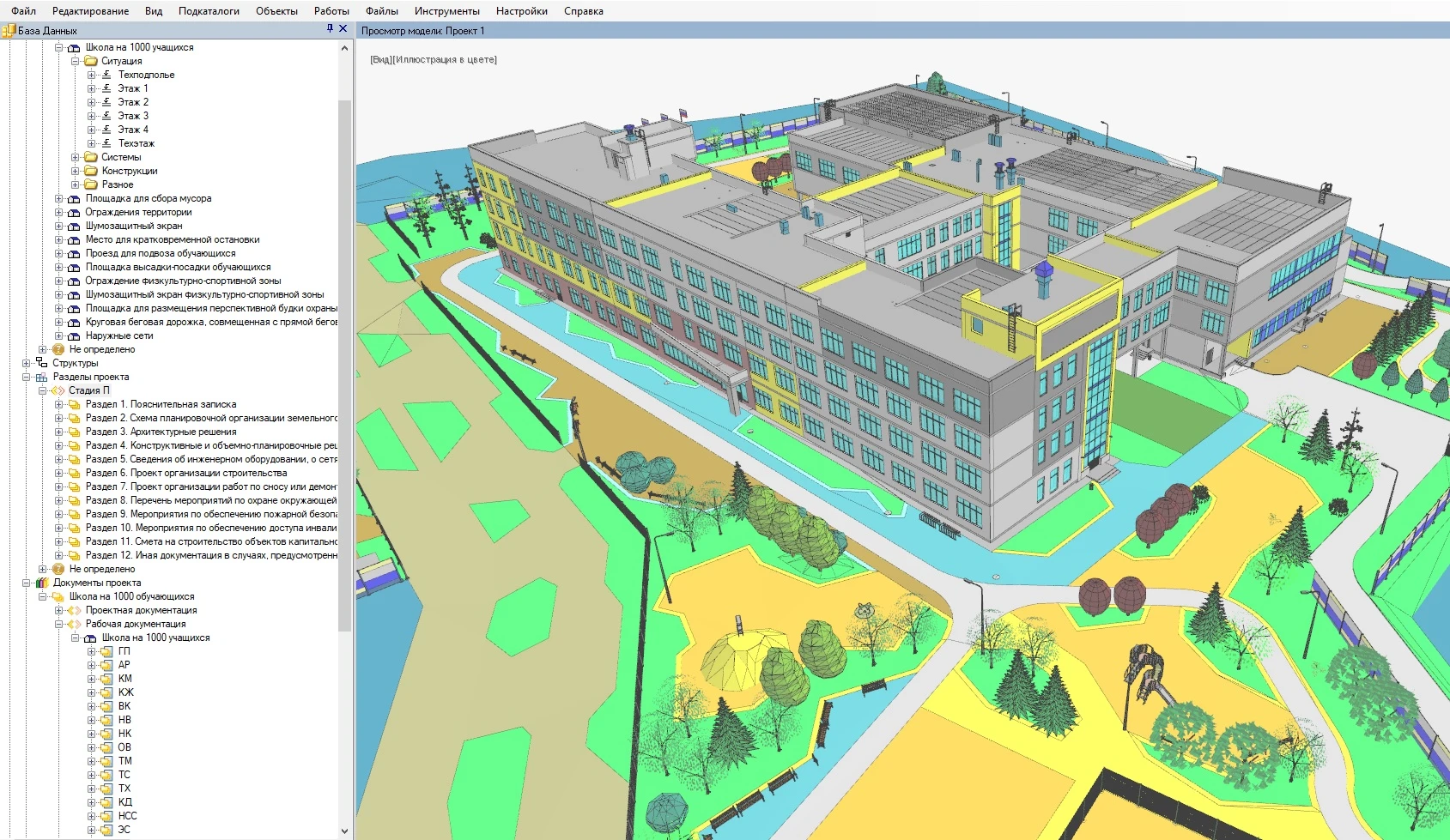

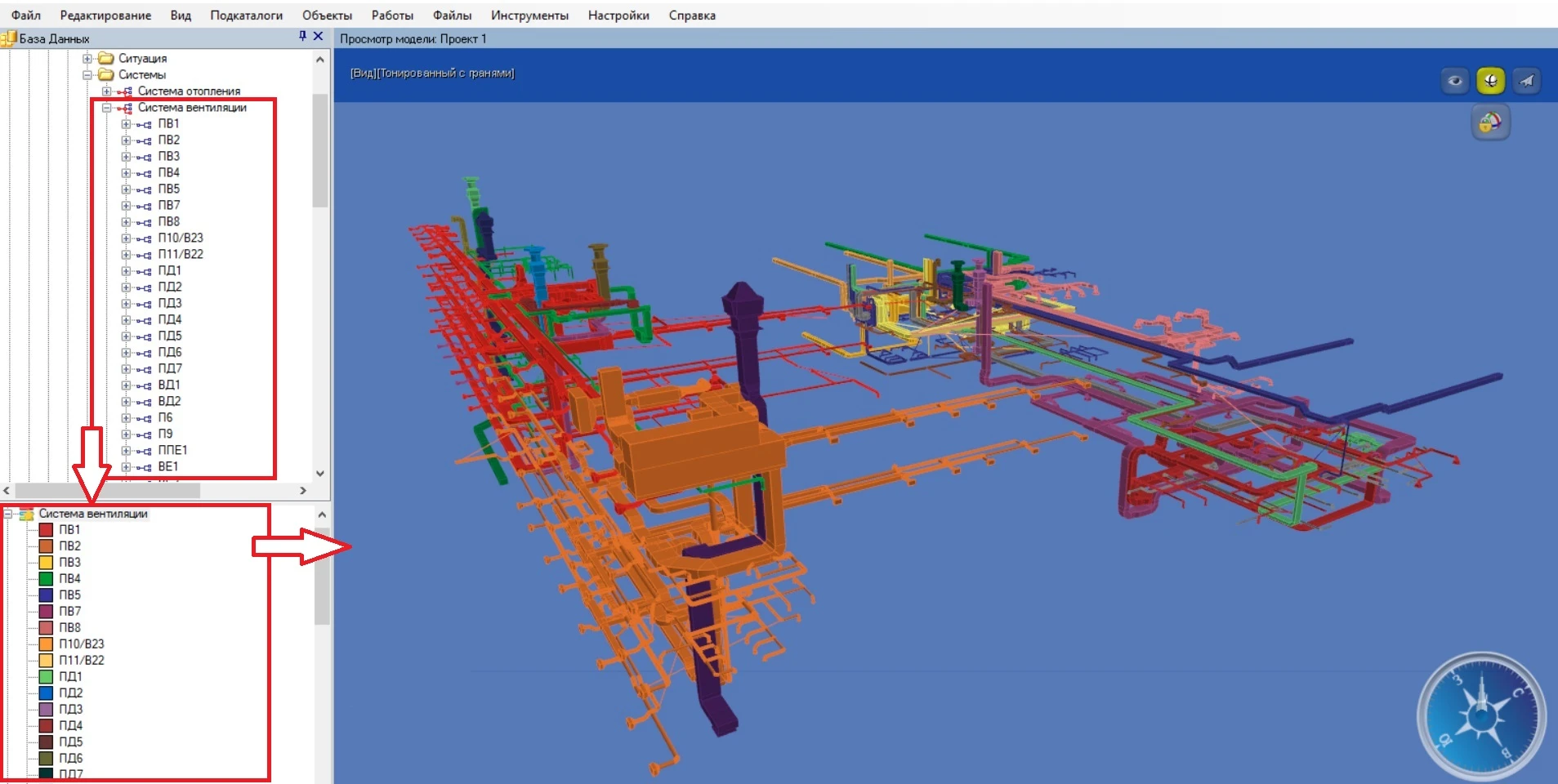

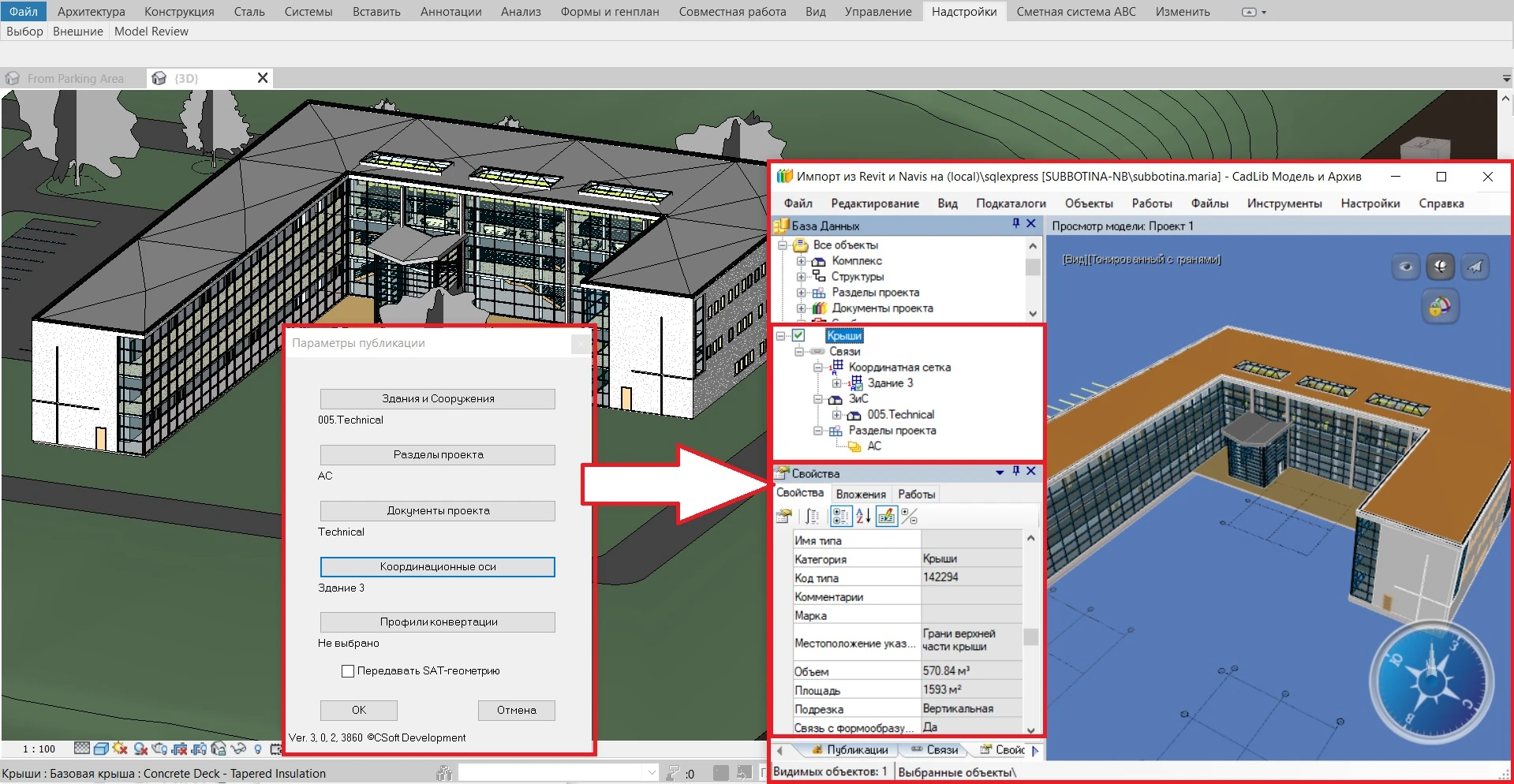

Комплексные виртуальные трехмерные модели CADLib Модель и Архив могут отображать любые типы объектов: архитектурно-строительные конструкции, технологическое, электротехническое, санитарно-техническое и другое оборудование, системы трубопроводов, кабельное хозяйство и иные объекты, относящиеся к любым типам систем (технология, водоснабжение, водоотведение, вентиляция, отопление, газоснабжение, электроснабжение и т.п.).

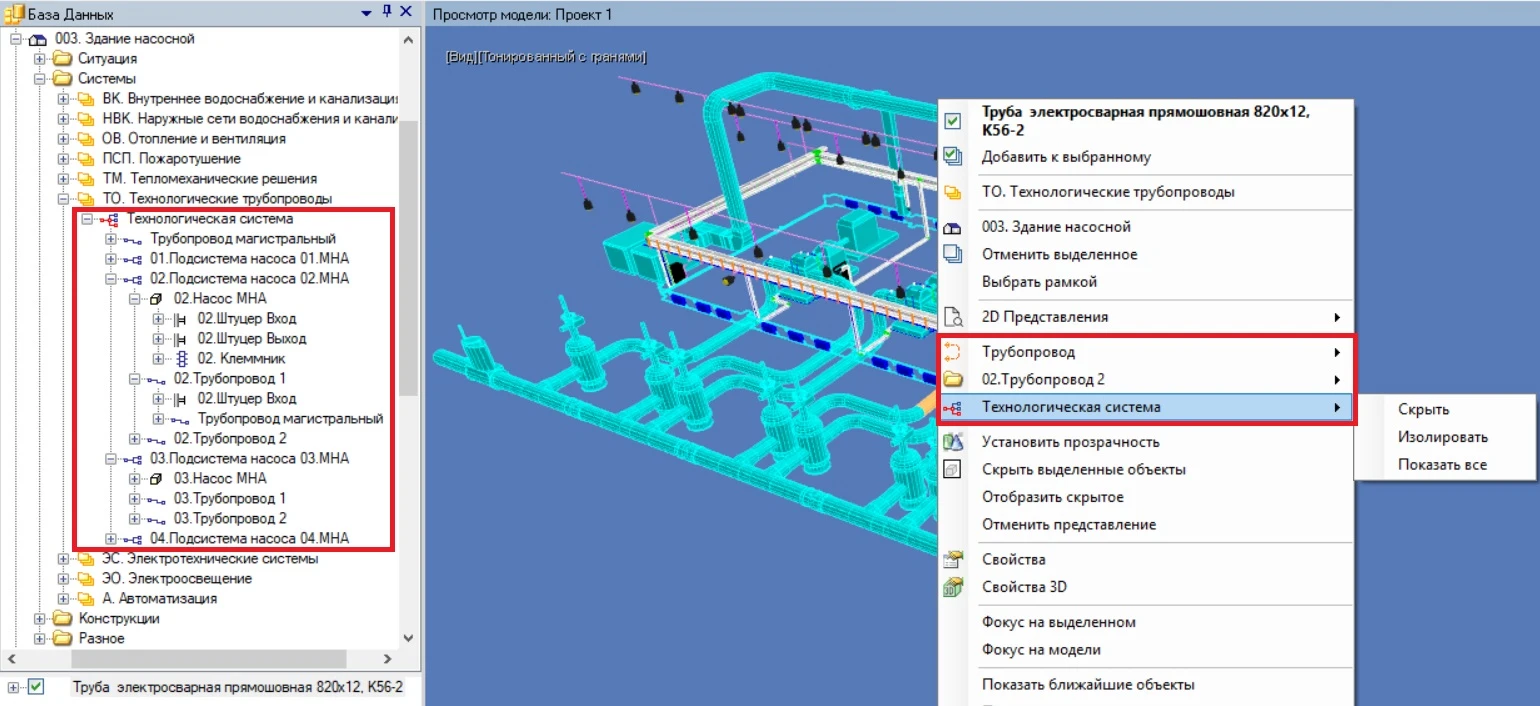

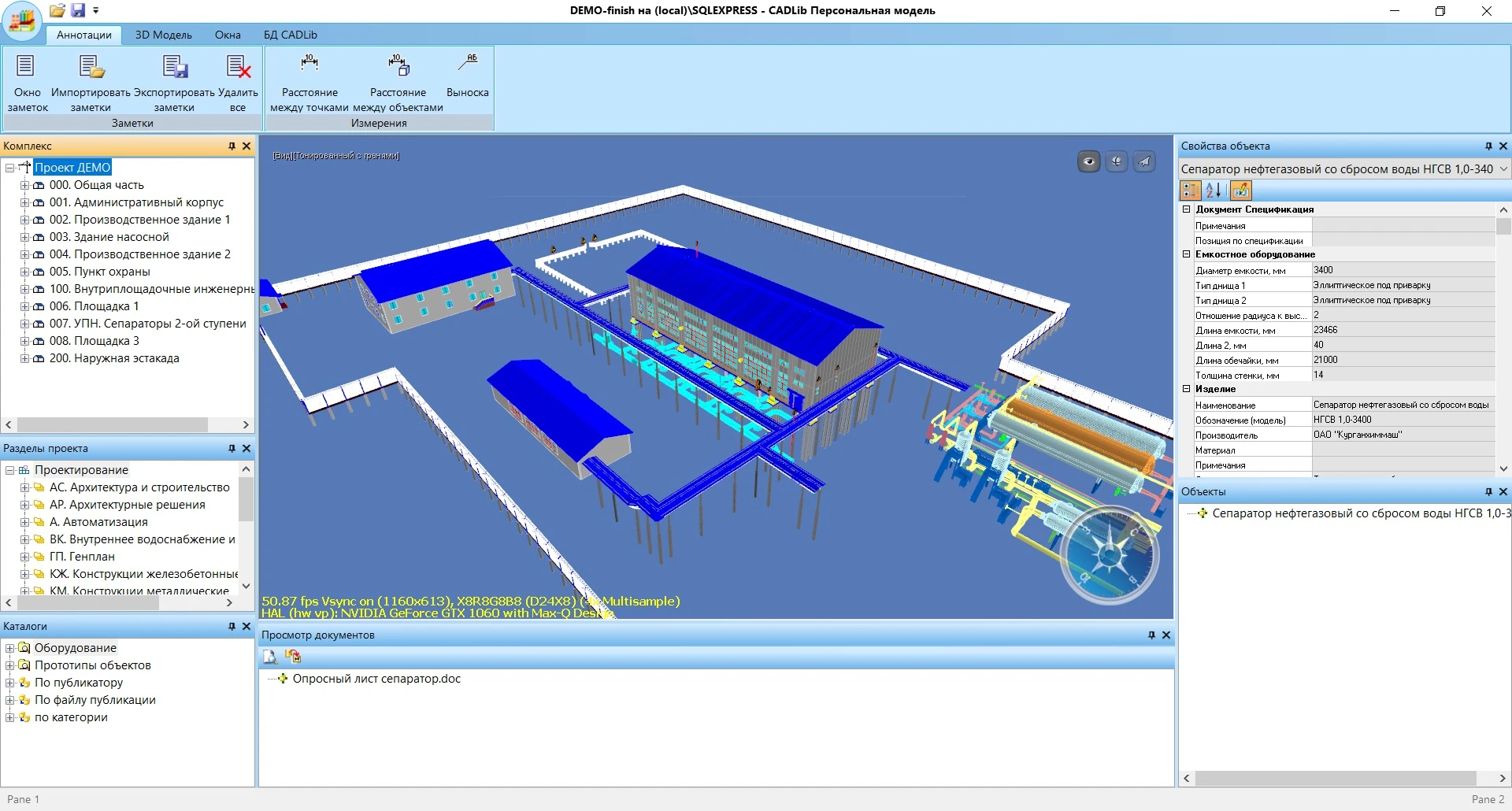

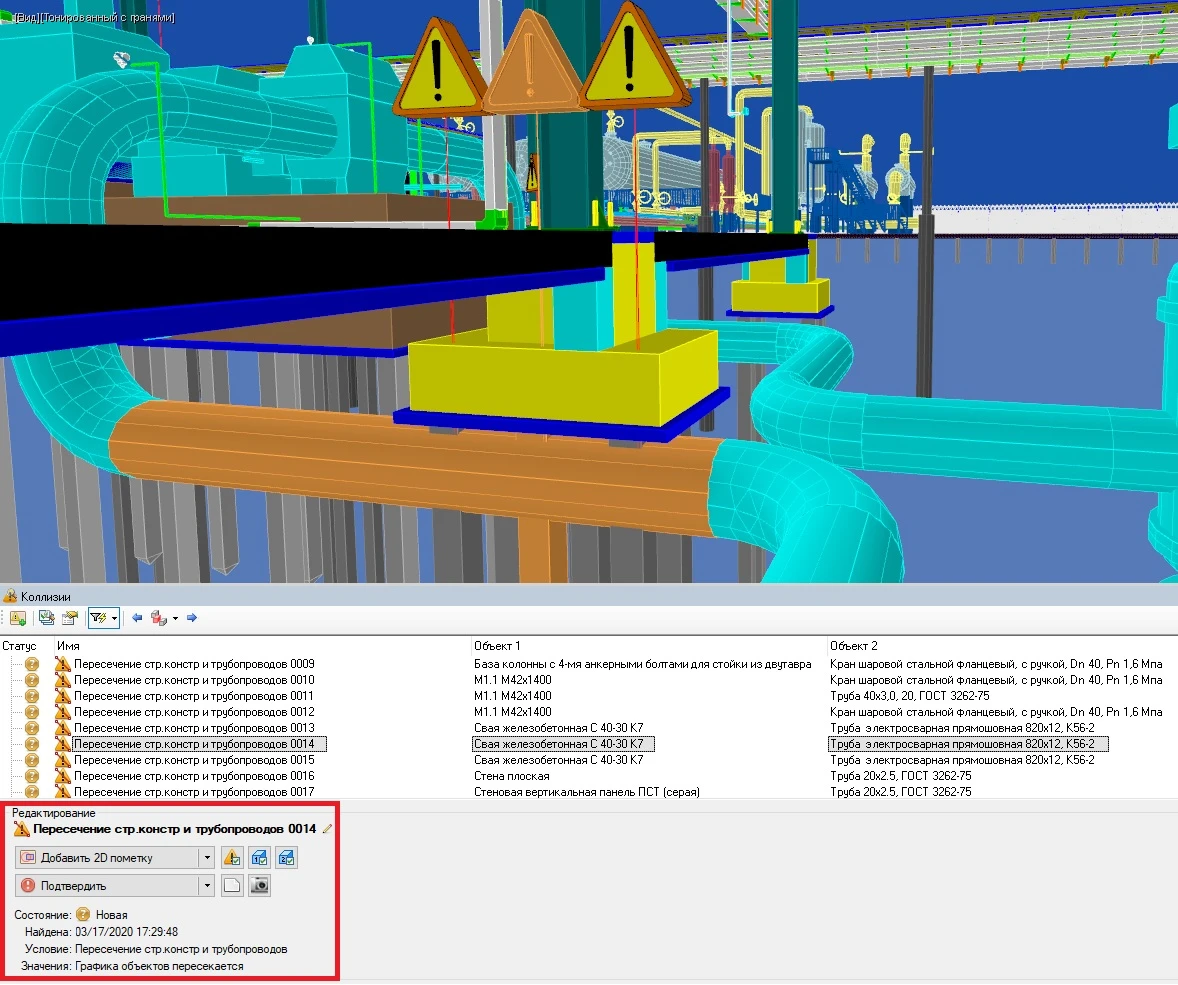

CADLib Модель и Архив включает все необходимое для удобной навигации по модели: реализованы режимы обзора окружающего виртуального мира, полета в виртуальном пространстве, осмотра выбранного объекта, а также удобные функции ограничения просматриваемых частей модели. Визуализационные и навигационные возможности CADLib Модель и Архив разрабатывались с использованием передовых технологий, задействованных при разработке игр, – разумеется, с учетом особенностей применения таких технологий для больших САПРовских моделей.

Способность обрабатывать огромные объемы данных обеспечивается особыми сверхпродуктивными алгоритмами, которые осуществляют динамическую порционную загрузку модели из базы данных и динамическую обработку объектов за пределами сцены. Эти алгоритмы также разработаны специалистами CSoft Development.

Возможности системы превосходят стандартные возможности вьюеров для больших САПР-моделей: объединение технологии визуализации с технологиями хранения виртуальной модели в базе данных под управлением СУБД Microsoft SQL Server обеспечило синергетический эффект.

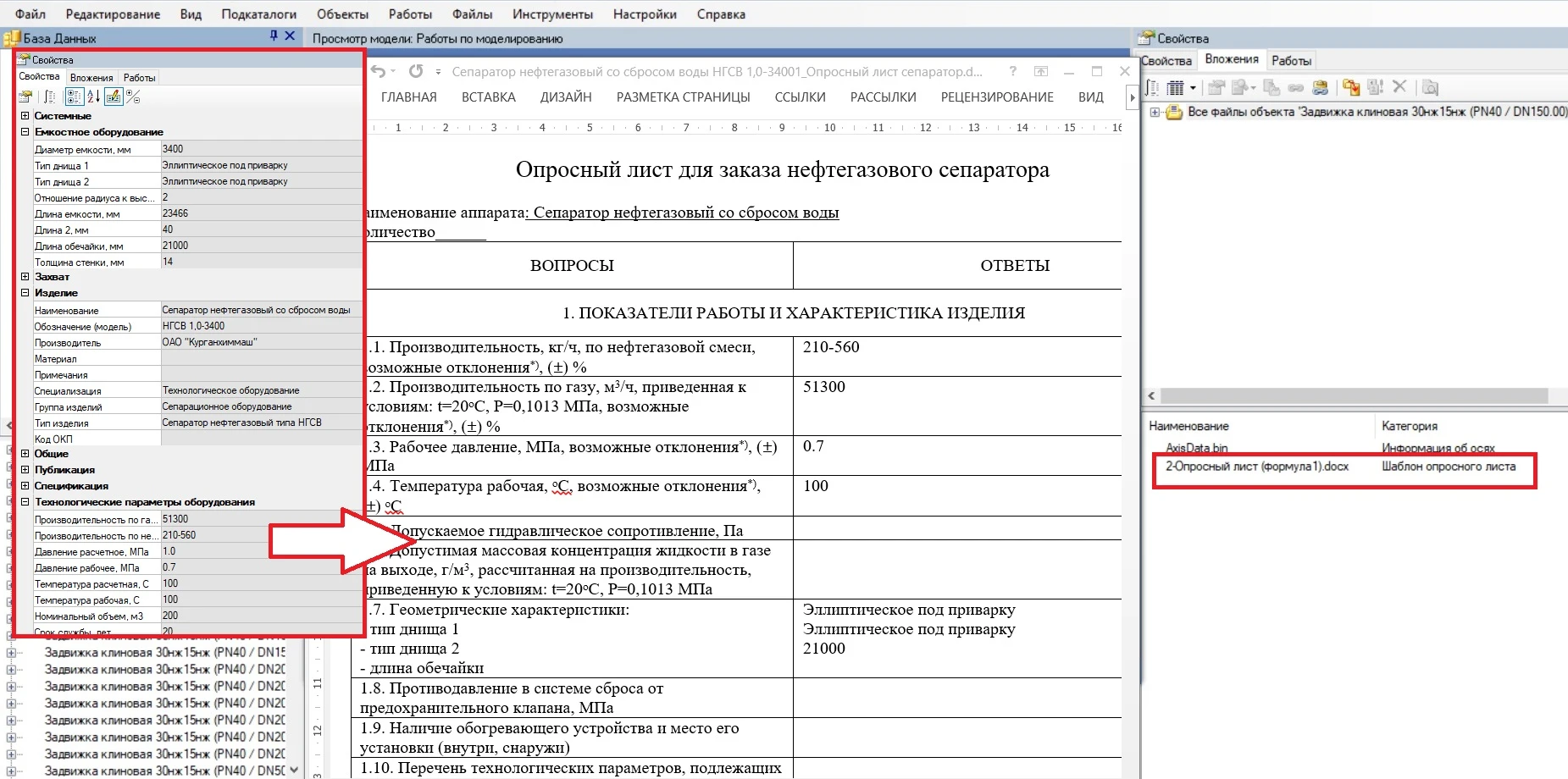

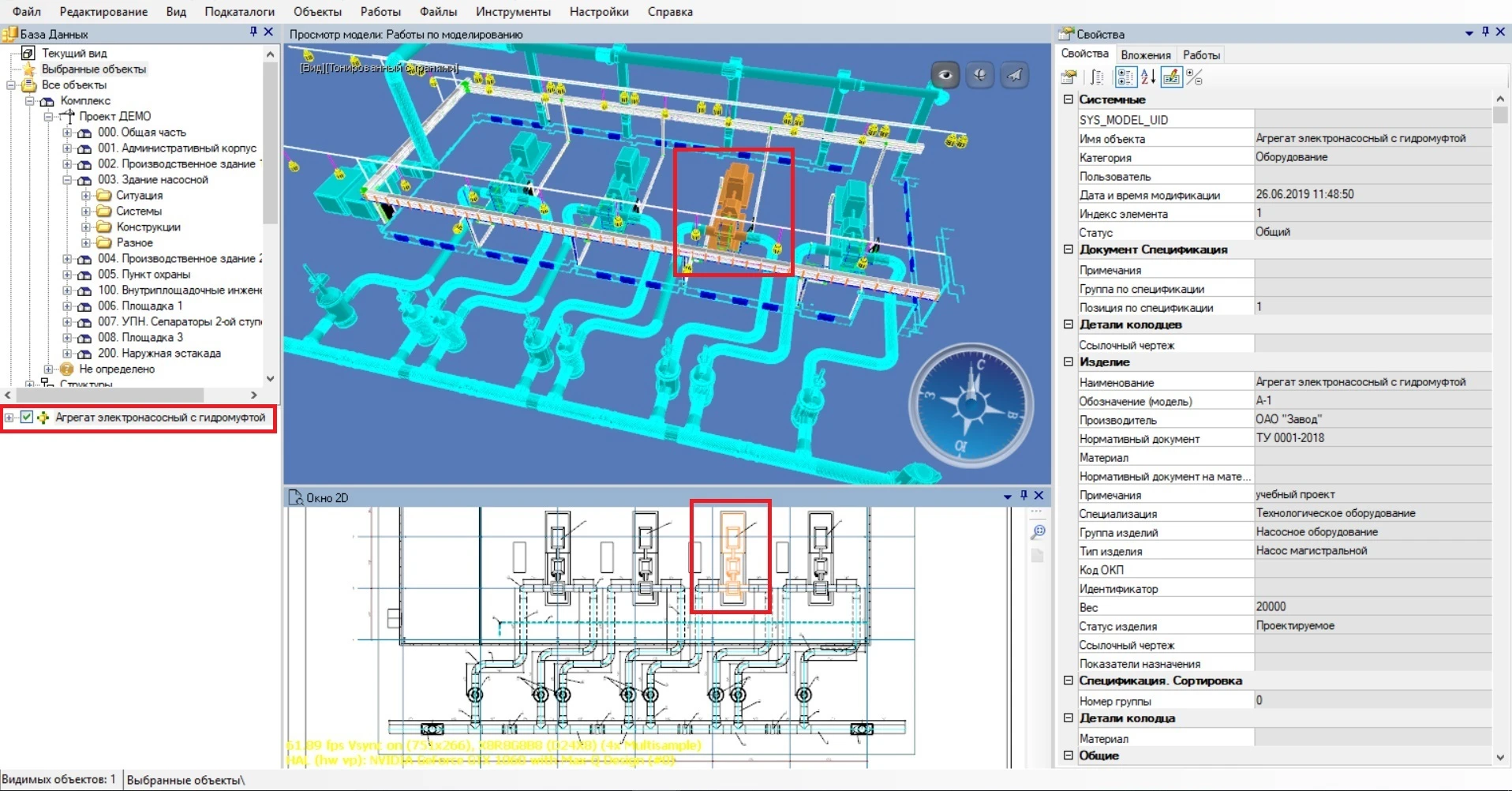

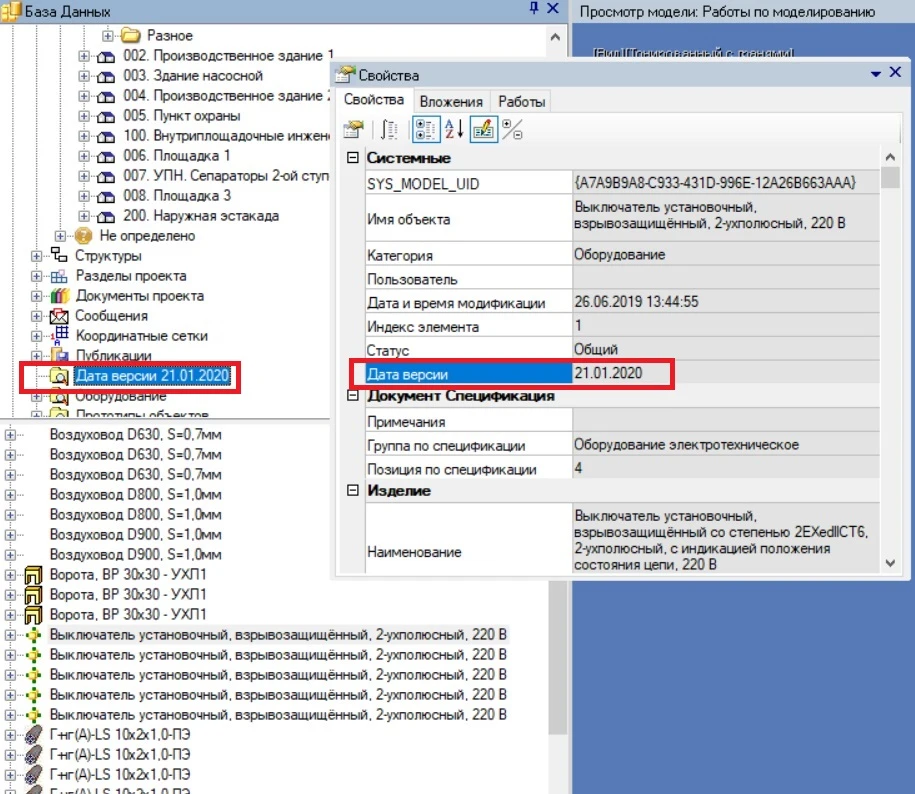

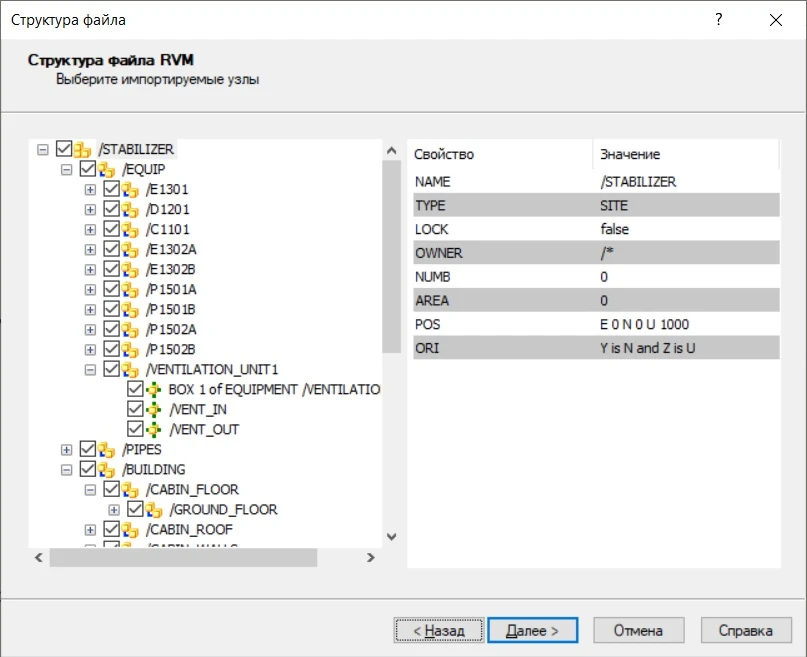

Хранение модели в базе данных осуществляется пообъектно – до сих пор подобный способ поддерживали лишь немногие дорогостоящие системы. Пообъектный доступ к информации позволяет путем простого выбора получить все сведения об объекте (наименование, марка, производитель, материал, вес и т.д.). Для получения информации достаточно щелкнуть на объекте модели и просмотреть свойства. Кроме того, пообъектное хранение позволяет загружать и показывать модель не только целиком, но и в сокращенном варианте – исходя из заданных критериев.

Использование СУБД Microsoft SQL Server как средства хранения информации предоставляет пользователю CADLib Модель и Архив еще один инструмент – виртуальную спецификацию. Инструменты работы с виртуальной спецификацией, входящие в состав CADLib Модель и Архив, дают беспрецедентные возможности: пользователь системы может в любой момент оперативно и легко (одним щелчком мыши) получить ограниченную спецификацию по заданным критериям. Широкие возможности работы с виртуальной спецификацией позволяют аккумулировать, сортировать и обрабатывать массивы данных как по отдельной части проекта, так и по всему объекту в целом.

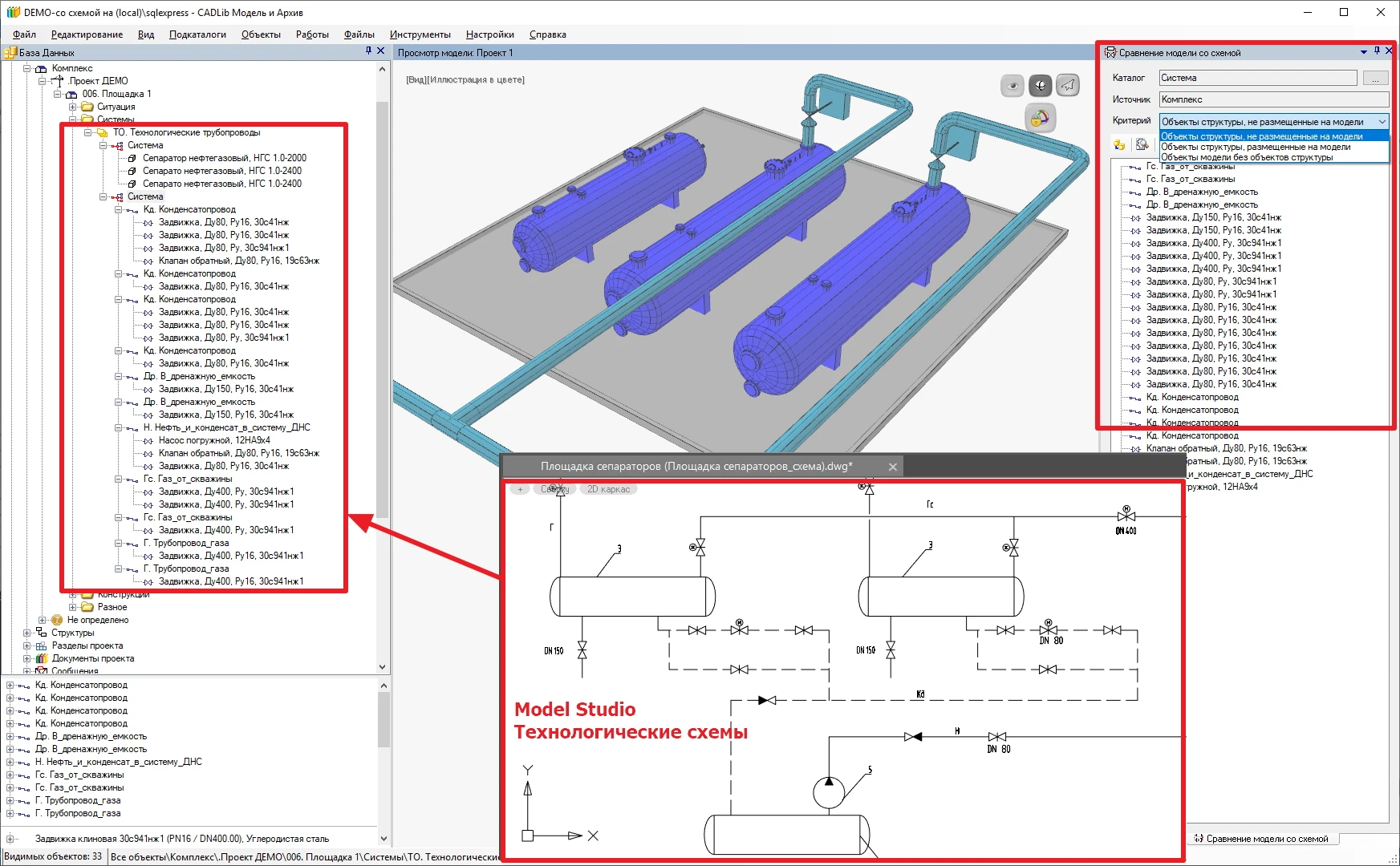

Пользователю, работающему с виртуальной моделью CADLib Модель и Архив, доступны не только данные о модели, но и связанные документы. Чтобы получить информацию обо всех документах, связанных с объектом, требуется лишь выбрать объект модели и просмотреть его свойства. Таким образом, по документу можно найти связанную модель, а по модели – связанные документы.

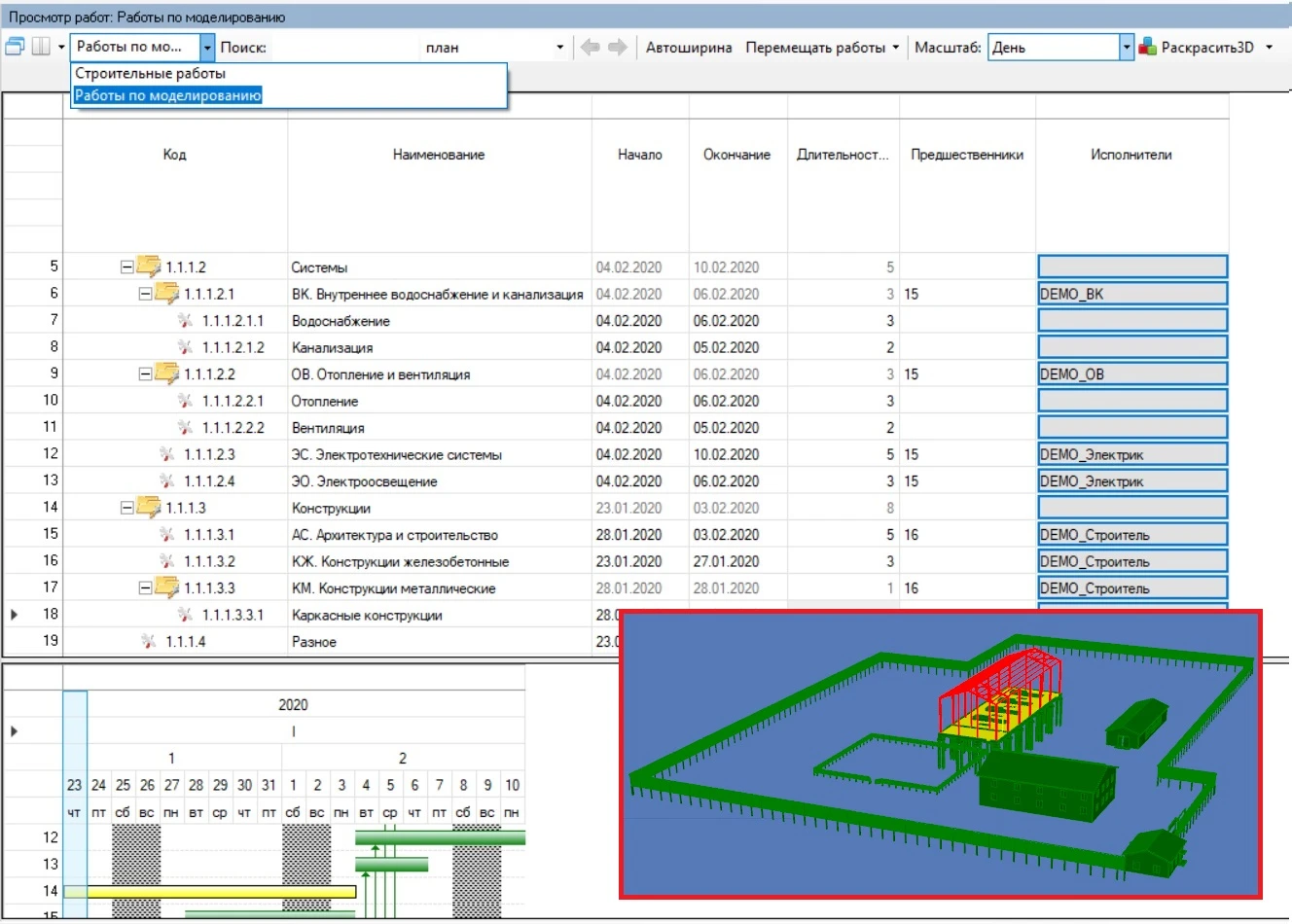

CADLib Модель и Архив оснащен хорошим функционалом для работы с календарным планом. Этот функционал позволяет создавать и редактировать работы и задачи, назначать им сроки исполнения, автоматически отображать диаграмму Ганта и увязывать все это с объектами модели. Для обмена информацией с другими системами предусмотрены соответствующие интерфейсы – например, с Oracle Primavera.

Многопользовательская работа в СADLib Модель и Архив

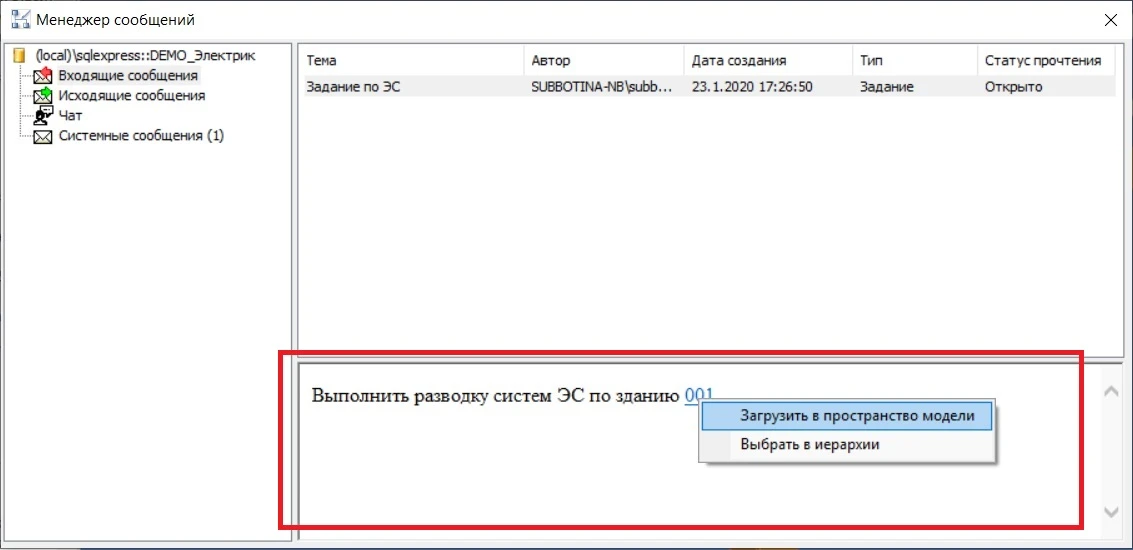

CADLib Модель и Архив – многопользовательская система во всех смыслах этого слова: здесь не только поддерживается коллективный доступ к данным модели и документам, но и обеспечено коллективное присутствие в виртуальном пространстве модели.

Каждый пользователь, находящийся в виртуальной модели, видит всех других пользователей, пребывающих в том же виртуальном пространстве. Коллективное присутствие позволяет получить в виде бонуса возможность проводить обучение, квалификационные тренинги по поведению на объекте при штатных и нештатных ситуациях, а также делает возможным иное применение системы CADLib Модель и Архив.

CADLib Модель и Архив открывает пользователям беспрецедентно легкий доступ к информации во всех ее формах, а также позволяет сократить сроки формирования комплектов исполнительной и другой документации, представляемой заказчику. Как следствие, сокращаются расходы на строительство.

Использование программного комплекса CADLib Модель и Архив в процессе эксплуатации промышленного предприятия позволяет существенно автоматизировать работу служб ОКС (отдела капитального строительства), главного энергетика, основного производства, вести базу инвентаризации оборудования и прочего имущества и, что самое важное, обеспечивает легкий доступ к информации всем пользователям, имеющим соответствующие права.

CADLib Модель и Архив – это система, объединяющая модель и архив вашего производства в единое целое, что делает предприятие более конкурентоспособным. Производство становится более управляемым и безопасным, его «тылы» – более надежными. Возможно, именно благодаря этому вы получите решающие конкурентные преимущества.
