nanoCAD BIM Электро. Настройка шаблонов табличных документов.

Направления:

EnergyCS Line

от66 600 р.

САПР для механической части воздушных линий электропередач, волоконно-оптических линий связи, подвешиваемых на опорах ВЛ, а также гибких ошиновок открытых распределительных устройств электрических станций и подстанций

EnergyCS Line позволяет решать следующие задачи:

  • выполнить автоматизированную расстановку промежуточных опор по профилю трассы с учетом пересечений и зон запрета;
  • получить кривые провисания провода, габариты и распределение механических напряжений в любом пролете (в нормальном режиме или в режиме обрыва провода в одном из пролетов);
  • получить таблицы монтажных тяжений и монтажных стрел провеса провода, грозозащитного троса и оптического кабеля;
  • оценить необходимость установки гасителей вибрации и рассчитать их точки креплений на проводе и на грозозащитном тросе;
  • проверить расстояния «провод — трос» по вертикали и получить рекомендации по расстановке опор для решения проблемы недостаточного расстояния;
  • определить нагрузки на подвес провода с целью оценки устойчивости подвесных гирлянд изоляторов;
  • определить нормативные и расчетные нагрузки на опоры, обусловленные весом провода, его тяжением и скоростным напором ветра — для оценки нагрузочной способности опор и расчета фундаментов;
  • получить различные ведомости оборудования, в том числе и общую ведомость для формирования заказных спецификаций;
  • выполнить расчет отвода земель и вырубки просеки.

Исходные данные для расстановки опор по трассе, такие как описание профиля, положение анкерных опор, особенности грунтов, данные по пересечениям, данные о принадлежности земель и характере ее использования могут быть введены формально путем загрузки файла, сформированного во внешней программе.

Расстановка опор производится в диалоговом режиме. EnergyCS Line позволяет выполнить автоматическую расстановку опор от указанной опоры до последней. При автоматической расстановке учитывается рельеф поверхности, зоны запрета установки опор на профиле и зоны допустимых расстояний вблизи пересекаемых объектов. Качество расстановки на каждом анкерном участке оценивается визуально по схеме расстановки опор. Коррективы в расстановку вносятся с помощью следующих операций:

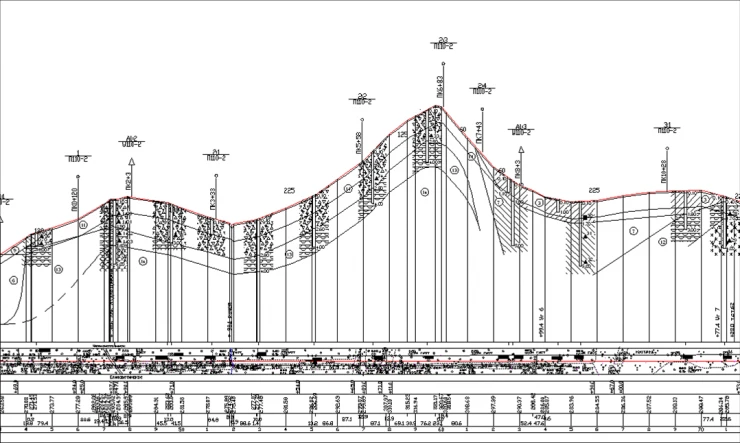

Схема расстановки опор по трассе
Схема расстановки опор по трассе
  • ручное перемещение отдельных опор — вручную выбрать более удобную позицию для установки опор проще, чем исходя из соображений обеспечения минимального габарита;
  • расстановка выделенных опор равномерно — опоры расставляются с одинаковым средним пролетом, что позволяет, например, разогнать последний сокращенный пролет на участке;
  • изменение высоты отдельных опор или множества опор на части участка — применение повышенных или пониженных опор поможет решить проблемы с пересечением протяженных объектов или с преодолением сложных участков рельефа;
  • авторасстановка части участка с увеличенным габаритом;
  • авторасстановка части участка с уменьшенным ограничением максимального пролета.

Расставленные опоры можно вывести непосредственно на чертеж с вычерченным профилем или на чертеж с заготовленной рамкой и штампом в AutoCAD. Также вы можете изобразить опоры на чертеже с планом трассы.

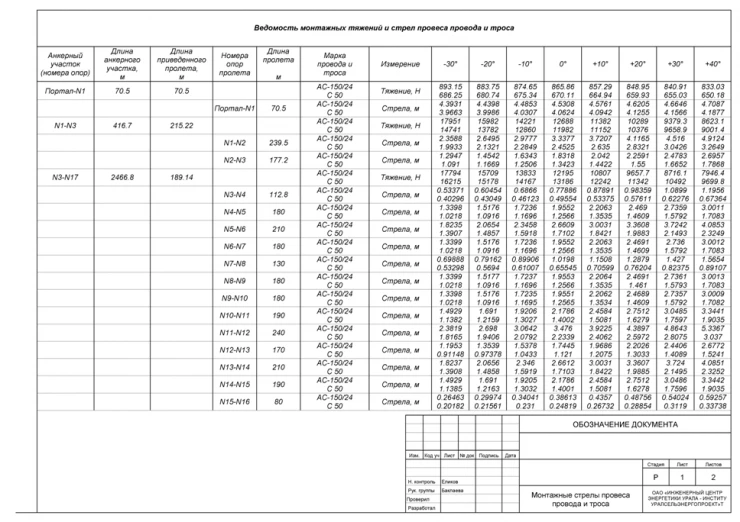

Документирование табличных данных осуществляется с использованием MS Word на основе заранее заготовленных шаблонов. Примеры таких документов приведены на рисунках.

При проектировании волоконно-оптической линии связи, подвешиваемой на опоры ВЛ, одной из наиболее трудоемких задач является расчет натяжения кабеля и стрел провисания. Этот расчет выполняется на основе соответствующего расчета фазных проводов. Программа позволяет выполнять расчет для оптических кабелей, встроенных в грозозащитные тросы (ОКГТ), и для оптических кабелей самонесущих (ОКСН).

Расчет ОКГТ выполняется по тому же алгоритму, который применяется в случае обычного грозозащитного троса.

Расчет ОКСН выполняется по специальному алгоритму. Кабель предлагается натягивать так, чтобы в режиме среднегодовой температуры большая его часть оказывалась в зоне наименьшей напряженности электрического поля между проводами. В то же время учитывается, что при наибольшей нагрузке и при низшей температуре механическое напряжение в кабеле не должно превышать допустимого, а при наибольшей стреле провисания нижняя точка кабеля не должна опускаться ниже нижнего фазного провода в этих же условиях.

Поскольку проектирование ВЛ и ВОЛС может выполняться специалистами разных организаций, предусмотрен механизм передачи исходных данных через промежуточный формат. Так, перечень опор с указанием их типов и пикетов может быть представлен в виде таблицы MS Excel.

При проектировании ВОЛС программа позволяет решать следующие задачи:

  • ввод перечня опор проекта ВЛ и других исходных данных (при отсутствии данных в формате EnergyCS line ввод можно осуществлять вручную или путем преобразования данных из внешнего формата);
  • распределение кабельных соединительных муфт и определение строительных длин кабеля;

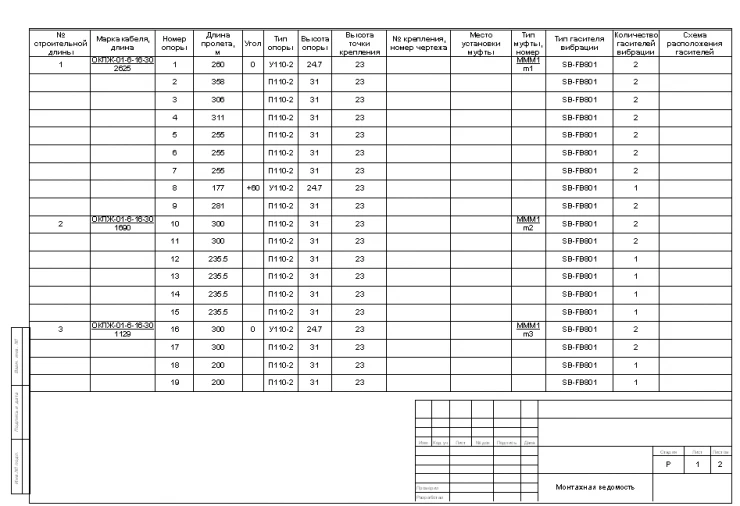

  • получение таблицы монтажной поопорной ведомости для волоконно-оптического кабеля (ВОК);
  • получение таблицы монтажных стрел и монтажных тяжений только для кабеля или для кабеля и фазного провода;
  • получение спецификации оборудования, необходимого для монтажа ВОК;
  • формирование чертежа AutoCAD, представляющего собой профиль трассы для подвески ВОК.

Все итоговые таблицы выпускаются в виде готовых проектных документов MS Word на основе настраиваемых шаблонов.

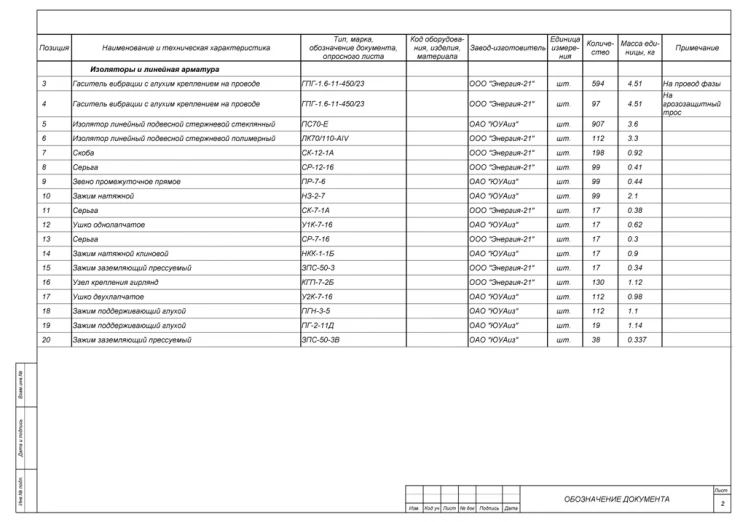

Спецификация оборудования
Спецификация оборудования

При проектировании ошиновок ОРУ предлагается упрощенный диалог без решения задач, связанных с расстановкой опор. При этом добавляется возможность учесть множество вертикальных сосредоточенных нагрузок на провод от шлейфов на ОРУ. В расчете программа учитывает вес и длину натяжных гирлянд изоляторов (включая их обледенение при гололедных отложениях). Учитывается, что на ОРУ натяжение провода определяется не столько допустимыми напряжениями, сколько ограничением допустимых нагрузок порталов. EnergyCS line позволяет решить следующие задачи:

  • получить монтажные кривые — табличные и графические зависимости стрел провеса и тяжений от температуры;
  • проверить габариты для всех точек пролетов;
  • подобрать допустимые стрелы провеса — с целью обеспечения минимальных нагрузок на опоры;
  • сформировать спецификации или ведомости проводов и арматуры для всех рассмотренных пролетов ОРУ;
  • оформить графические иллюстрации к пояснительной записке в MS Word или AutoCAD.

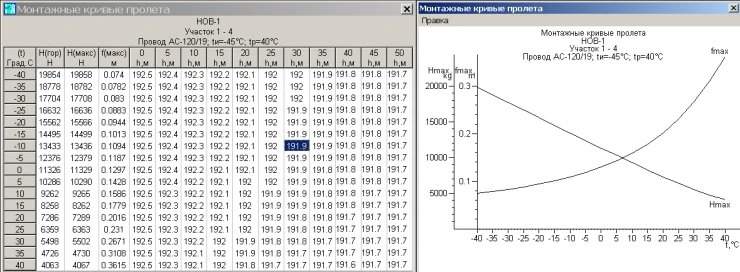

Монтажные кривые пролета
Монтажные кривые пролета

О разработчике

CSoft Development

CSoft Development - российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

Что нового

Что нового в EnergyCS Line 3

  • Возможность работы с планами Google карт, с планами AutoCAD.
  • Выбор гасителей вибрации.
  • Расчет нагрузок на опору.
  • Учет нелинейных характеристик растяжения сжатия.
  • Возможность учета характеристик компонентов провода.
  • Учет вытяжки проводов, тросов, ВОК.
  • Учет участков кабельных вставок.

Системные требования

Требования к программному обеспечению

  • Операционная система Windows 7 (32-bit), Windows Vista (32-bit), Windows XP (32-bit).
  • AutoCAD 2006/2007/2008/2009.
  • Microsoft Internet Explorer.
  • MS Office 2003, 2007.

Аппаратные требования

  • Процессор Intel Pentium IV (рекомендуется).
  • Монитор 1024×768 True Color.
  • CD-ROM для установки программы.
  • Видеокарта, поддерживающая стандарты Windows.
  • Мышь или другие устройства указания, поддерживаемые операционной системой.
  • Оперативная память — 512 Мб RAM (рекомендуется).
  • Свободное место на жестком диске — 100 Мб.

Требования к пользователю

  • Знание основных приемов работы с операционной системой Windows.
  • Знания и навыки по работе с AutoCAD той версии, с которой будет работать EnergyCS Line.
  • Понимание задач, связанных с проектированием воздушных линий электропередачи.
