EnergyCS ТКЗ

от 75 400 ₽

EnergyCS ТКЗ

от 75 400

EnergyCS ТКЗ выполняет расчеты токов короткого замыкания (КЗ) для проверки оборудования по термическому и электродинамическому действию токов короткого замыкания, расчеты токов КЗ для определения уставок релейной защиты и автоматики

Программный комплекс EnergyCS ТКЗ сочетает в себе удобный пользовательский интерфейс и мощные математические методы расчета режимов как разомкнутых распределительных, так и сложнозамкнутых системообразующих сетей. Программный комплекс полностью совместим по модели с программными комплексами EnergyCS Режим и EnergyCS Потери.

EnergyCS ТКЗ выполняет расчеты токов короткого замыкания (КЗ) для проверки оборудования по термическому и электродинамическому действию токов короткого замыкания, расчеты токов КЗ для определения уставок релейной защиты и автоматики.

Область применения

  • Проектирование развития электрических сетей электроэнергетических систем.
  • Проектирование электрических распределительных сетей городов.
  • Проектирование распределительных сетей промышленных предприятий.
  • Проектирование электрических станций и подстанций.
  • Разработка технических условий на подключение дополнительных нагрузок или источников к существующей электрической сети.

Основные возможности

Ввод исходной модели осуществляется путем рисования схемы сети с использованием встроенного редактора расчетных схем и визуально соответствует электрической однолинейной схеме.

В процессе рисования модели проверяются связность сети и классы напряжения узлов. Модель сети состоит из объектов, соответствующих элементам сети: линий, трансформаторов, реакторов и т.п. Типы и марки элементов выбираются из встроенной справочной базы данных, параметры схемы замещения рассчитываются автоматически с учетом настройки элементов (например, РПН- или ПБВ-трансформаторов), числа секций батарей конденсаторов и т.п. Реализован расчет сопротивлений взаимоиндукций по геометрии расположения опор и геометрии подвески проводов на опорах.

Допускается ввод модели в виде абстрактных узлов и ветвей, без определения объектов, а также абстрактных взаимоиндукций.

Параметры расчетной модели и результаты расчета выводятся в таблицы и на схему.

Графическое изображение схемы сети может быть разбито на множество визуально независимых участков – подсхем.

Схема может быть выведена на любой системный принтер формата от А4 до А0, а также передана в AutoCAD или другую графическую систему. Выходные таблицы можно выводить на системный принтер или передавать в MS Word или Open Office для оформления выходных документов на основе настраиваемых шаблонов.

Предусмотрены интерфейсы, позволяющие передавать в другие программы как данные модели, так и графическое изображение. Поддерживаются формат ЦДУ, специальный формат XML, стандартный CIM XML и текстовые форматы CSV. Имеется утилита для конвертации данных из других программ расчета ТКЗ.

Программа позволяет выполнять расчеты токов короткого замыкания при трехфазных, двухфазных, двухфазных на землю и однофазных КЗ, а также при замыканиях на землю в сетях с изолированной нейтралью. Расчеты выполняются в соответствии с ГОСТ 52735–2007.

Виды расчетов, предусмотренные в программе

  • Расчет токов во всех элементах сети и остаточных напряжений во всех узлах сети при КЗ в заданной точке. Результаты отображаются на схеме и в таблицах узлов и ветвей.
  • Расчет токов КЗ последовательно для заданных точек КЗ с отображением токов в ветвях первого пояса от точки КЗ. Результаты по всем КЗ отображаются на схеме и в специальной таблице.
  • Расчет ударных токов, периодической и апериодической составляющих тока КЗ, а также интегралов Джоуля для места повреждения. Время отключения основной и резервных защит задается для каждой точки КЗ. Результаты выводятся на схему и в специальную таблицу.
  • Расчет тока в заданной ветви при коротких замыканиях в указанных точках с приведением токов КЗ к ступени напряжения ветви. Результат отображается в виде специальной таблицы.
  • Расчет емкостных токов однофазных замыканий на землю в сети с изолированной нейтралью (только для узлов).
  • Расчеты разомкнутых участков сети (фидеров) с заданием нагрузки на головном участке и последующим распределением потоков мощности по ветвям дерева или с заданием нагрузок ТП с учетом коэффициентов одновременности и указанием токов КЗ для всех узлов дерева.
  • Расчеты токов и напряжений установившегося режима, предшествующего КЗ. Результаты отображаются на схеме и в таблицах результатов.

Достоинства комплекса

  • Проведение множества расчетов при проектировании сетей любой сложности.
  • Встроенный графический редактор с собственной базой обозначений элементов схем.
  • Ввод данных в графическом виде и использование справочной базы электротехнического оборудования.
  • Исключена возможность ошибки при определении параметров схем замещения.
  • Параметры расчетной модели и результаты расчета доступны в любой момент, представляются как в графическом, так и в табличном виде.
  • Импорт и экспорт данных в известных форматах.
  • Интеграция в САПР с любым графическим ядром.

Чтение файлов в формате:

Обеспечена возможность импорта табличных данных, согласованных по семантике, в форматах *.txt, *.csv, *.xml. *.cdu.

Свои модели программа сохраняет и открывает в файлах с расширением *.enr, а также использует файлы с базами данных справочной информации с расширением *.spr.

Запись файлов в формате:

Обеспечена возможность экспорта табличных данных в форматах *.txt, *.csv, *.xml *.cdu.

Свои модели программа сохраняет и открывает в файлах с расширением *.enr, а также использует файлы с базами данных справочной информации с расширением *.spr. При этом могут создаваться резервные копии моделей и справочников с расширениями *.~enr и *.~spr. При работе программа создает временные файлы с расширениями *.!enr и *.!spr, которые могут остаться на диске при аварийном завершении программы.

Что нового

Что нового в EnergyCS ТКЗ 2021

При моделировании трансформаторов стали допустимы несимметричные диапазоны регулирования. На схеме программа графически показывает наличие РПН. Вместо выключателей теперь используется понятие «аппарат». В качестве аппарата можно рассматривать выключатель, выключатель нагрузки, разъединитель, отделитель, предохранитель плавкий, предохранитель-разъединитель, а также трансформаторы тока на одной, двух или трех фазах – все с соответствующим графическим отображением.

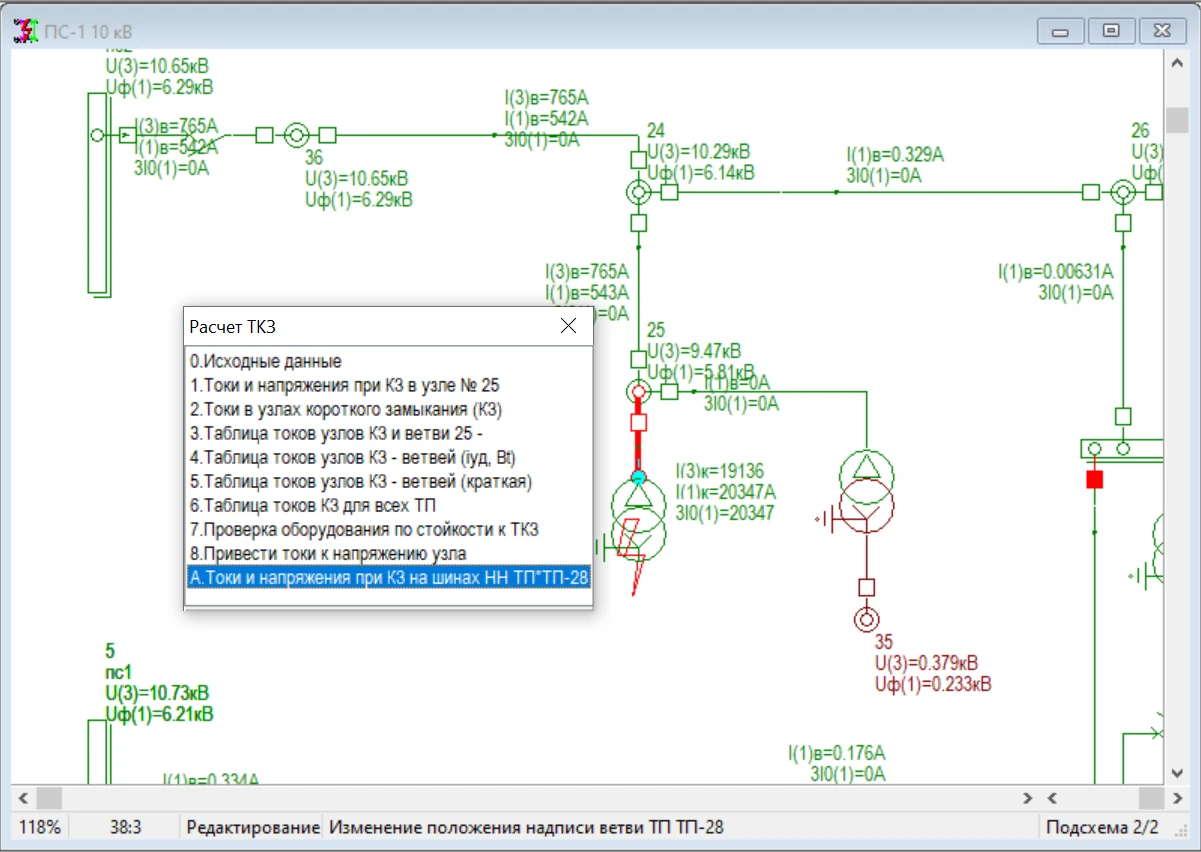

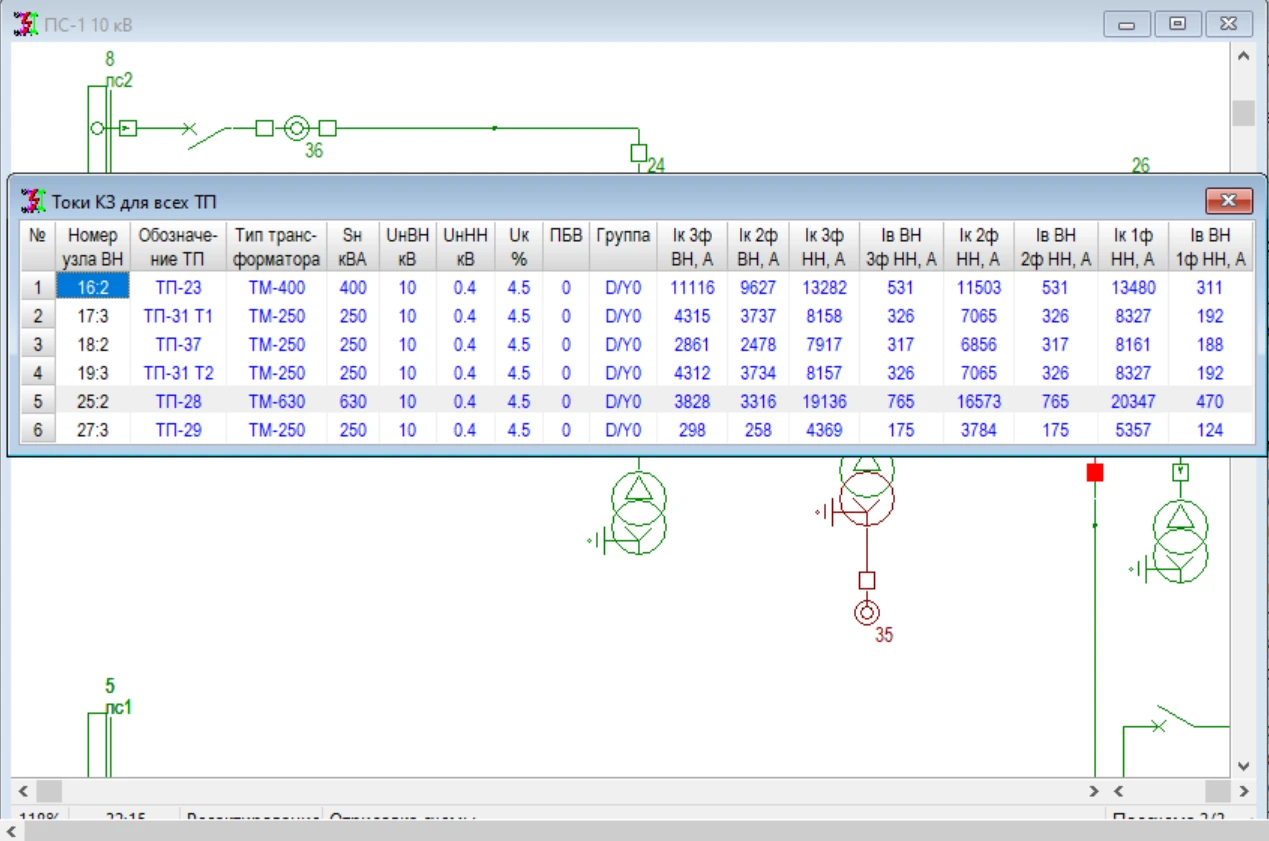

Добавлены расчеты пусковых токов асинхронных двигателей, расчеты токов несинхронного включения, расчеты токов на стороне НН ТП или КТП 6-10.0.4 кВ, в том числе с учетом дуги. Реализована сводная таблица расчетов ТКЗ на всех ТП и КТП с токами на стороне НН и на стороне ВН.

Изменено моделирование кабельных линий с точки зрения токов ОЗЗ: теперь вводятся и хранятся не погонные токи ОЗЗ, а погонные емкости фазы на землю.

Добавлен расчет токов замыкания на землю по алгоритму расчета однофазного КЗ с формированием контуров нулевой последовательности и использованием поперечных проводимостей нулевой последовательности кабельных и воздушных линий, а также сопротивлений двигателей и генераторов.



Что нового в EnergyCS ТКЗ 3

Ввод характеристик ветвей по стойкости токам коротких замыканий.

Проверка оборудования в начале и в конце ветви по стойкости токам коротких замыканий.

Расчет Токов ОЗЗ по фидерам и по центрам питания.

Ввод неограниченного числа статических характеристик нагрузки.

Ввод зависимостей ограничений регулирования реактивной мощности от выдаваемой мощности генератора или коэффициента загрузки.

Проведена ревизия расчета фидеров при некорректном вводе данных.

Осуществляется расчет однофазных и двухфазных на землю коротких замыканий на шинах низкого напряжения трансформаторов 6−10/0,4 кВ с группами соединений обмоток D/Yn, Y/Yn и Y/Zn и расчет тока в ветви 6−10 кВ при КЗ на шинах 0,4 кВ.

Добавлена возможность заземления нейтрали трансформатора и генератора через комплексное сопротивление, которое позволяет моделировать заземление через дугогасительный реактор или через активное сопротивление.

Для всех элементов сети добавлено поле Статус и период изменения статуса. Соответственно добавлена таблица Период, в которой может быть указан год ввода рабочего состояния элемента или год вывода элемента из работы. Для нагрузок появилась возможность задавать тренд изменения нагрузок по периодам.

При отображении схемы появилась возможность графически отображать состояние элемента: «Существующий», «Новый, еще не введенный», «Новый, введенный», «Демонтированный».

Системные требования

Операционная система

  • ОС Windows 7, Windows 8, 8.1, 10 (32/64b).
  • Для установки программы требуются права Администратора.

Аппаратные требования

  • Монитор с разрешением не ниже 1024х768, желательно Full HD или выше.
  • CD-ROM для установки программы.
  • Видеокарта, поддерживающая стандарты Windows.
  • Мышь или другие устройства указания.
  • Оперативная память – от 4 Гб.
  • Свободное место на жестком диске – от 200 Мб.

Программное обеспечение

MS Word, MS Excel 2000-2021, AutoCAD 2002-2021 или nanoCAD 11-20.

+
