"Гидросистема" - НТП Трубопровод

от 181 500 ₽По запросу

Программа «Гидросистема» предназначена для проведения тепловых и гидравлических расчетов, а также выбора диаметров трубопроводов, перекачивающих жидкие или газообразные продукты, а также газо-жидкостные смеси.

"Гидросистема" - программа широкого применения, которая может использоваться при проектировании и реконструкции объектов в энергетике, нефтеперерабатывающей и нефтехимической, газовой, нефтяной, химической и других отраслях промышленности, для расчета технологических, магистральных трубопроводов, тепловых, газораспределительных и других инженерных сетей. Программа позволяет рассчитывать надземные, подземные и комбинированные трубопроводные системы произвольной сложности (в том числе с кольцевыми участками). Результаты расчета помогают правильно выбрать насосы, компрессоры, регулирующие и предохранительные клапаны, обеспечить работоспособность трубопроводных систем и оптимизировать капитальные затраты. Программа развивалась более 30 лет с учетом опыта эксплуатации в десятках фирм России и СНГ.

Программа имеет сертификат соответствия СП 41-103-2000 и СТО Газпром 2-3.5-051-2006.

Обеспечивается оперативное и качественное сопровождение пользователей.

НТП Трубопровод
Компания ООО «НТП Трубопровод» была учреждена в марте 1992 г. на базе организованной в 1972 г. лаборатории трубопроводныхсистем института «ВНИПИнефть». В 70–80-х годах прошлого века лаборатория стала одним из ведущих в СССР коллективов-экспертов в области расчета, автоматизации проектирования и оптимизации технологических трубопроводов, центром взаимодействия и обмена опытом ведущих специалистов страны. На сегодняшний день НТП Трубопровод является одним из ведущих разработчиков и поставщиков, специализирующихся в области информационных технологий для проектирования исследований в нефтеперерабатывающей, нефтехимической и химической промышленности и представляет следующие решения: “Гидросистема” – НТП Трубопровод, “Изоляция” – НТП Трубопровод, “Пассат” – НТП Трубопровод и др. Среди пользователей программ — крупнейшие и авторитетные проектные, научно-исследовательские и экспертные организации.

Для расчёта тепловых сетей в программу включена возможность автоматического построения пьезометрических графиков в MS Excel по результатам расчёта.

В программе предусмотрена возможность импорта и экспорта схем трубопроводов в файлы формата PCF (для передачи модели трубопровода из различных систем графического проектирования в Гидросистему и наоборот), импорта из проектов и экспорта в проекты программы СТАРТ-Проф, импорта и экспорта схем трубопроводов в файлы формата DXF, а также импорта из файлов открытого формата (с помощью которого можно настроить импорт данных в Гидросистему из любой объектно-ориентированной модели). Вместе с программой поставляется модуль выгрузки данных из программ AVEVA (PDMS, E3D и MARINE) в файлы открытого формата для последующего импорта в Гидросистему. А с использованием дополнительного модуля интеграции Revit-Гидросистема можно настроить передачу данных из Autodesk Revit в Гидросистему. Также в программе имеется возможность вывода изометрических чертежей трубопровода и основных результатов его расчета в AutoCAD (для работы данной опции необходим AutoCAD версии 2020 или более новой).

Вместе с программой поставляются:

  • Библиотека СТАРС, предназначенная для расчета теплофизических свойств индивидуальных веществ, нефтяных фракций, их смесей. База данных программы содержит свыше 1600 веществ. СТАРС позволяет автоматически проводить расчет фазового равновесия и проверку агрегатного состояния продукта;
  • Библиотека GERG-2008, предназначенная для расчета теплофизических свойств и фазовых равновесий природного газа различных составов по уравнению состояния GERG-2008;
  • Модуль WaterSteamPro уточненного расчета теплофизических свойств воды и водяного пара по международной методике IAPWS-IF97, который позволяет повысить точность расчета водо- и паропроводов (рекомендован РАО ЕЭС для использования в энергетике);
  • Модуль “Строительная климатология”, который на основе данных «СП 131.13330.2012 Строительная климатология» (актуализированной версии СНиП 23-01-99) позволяет определить климатические параметры населенного пункта, где находится объект.

Для расчета теплофизических свойств и фазового равновесия программа может использовать также поставляемую отдельно мощную термодинамическую библиотеку Simulis Thermodynamics фирмы ProSim.

Для предсказания образования газовых гидратов программа может использовать поставляемый отдельно модуль Hydrate Open Structure известной термодинамической библиотеки PVTSim фирмы Calsep.

Для распечатки исходных данных и результатов расчета в программу встроен генератор отчетов, позволяющий как вывести отчеты сразу на печать, так и предварительно просмотреть их, а также сохранить отчеты в файлы разных форматов для их последующего включения в другие документы. Отчеты поставляются с оформлением по стандарту СПДС, пользователи могут настроить их формат (например, изменить штамп, добавить эмблему фирмы) с помощью встроенного в программу модуля редактирования шаблонов.


Интерфейс

Пользовательский интерфейс программы прост и интуитивно понятен.

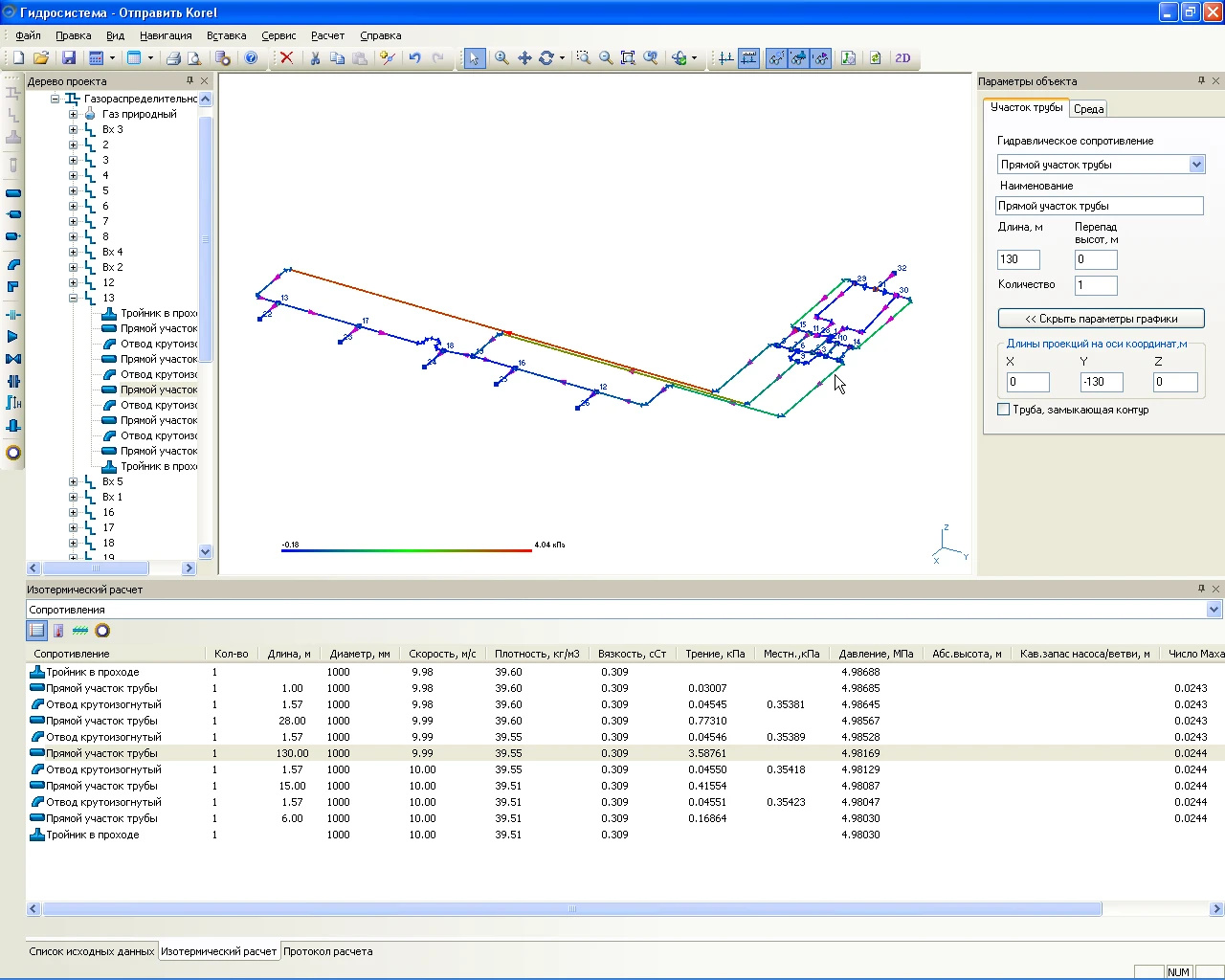

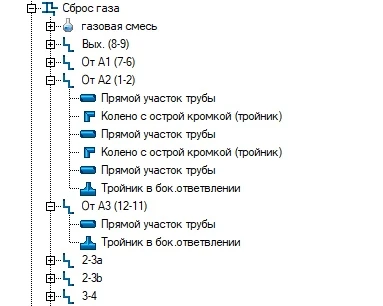

Графическое окно программы обеспечивает наглядное отображение расчётной схемы трубопровода.

В программе использован интеллектуальный алгоритм, оптимизирующий расположение отдельных элементов для минимизации наложений и пересечений.

Схема может быть представлена в 3D или в любой проекции, для удобства ее чтения и анализа можно также регулировать степень детальности представления элементов.

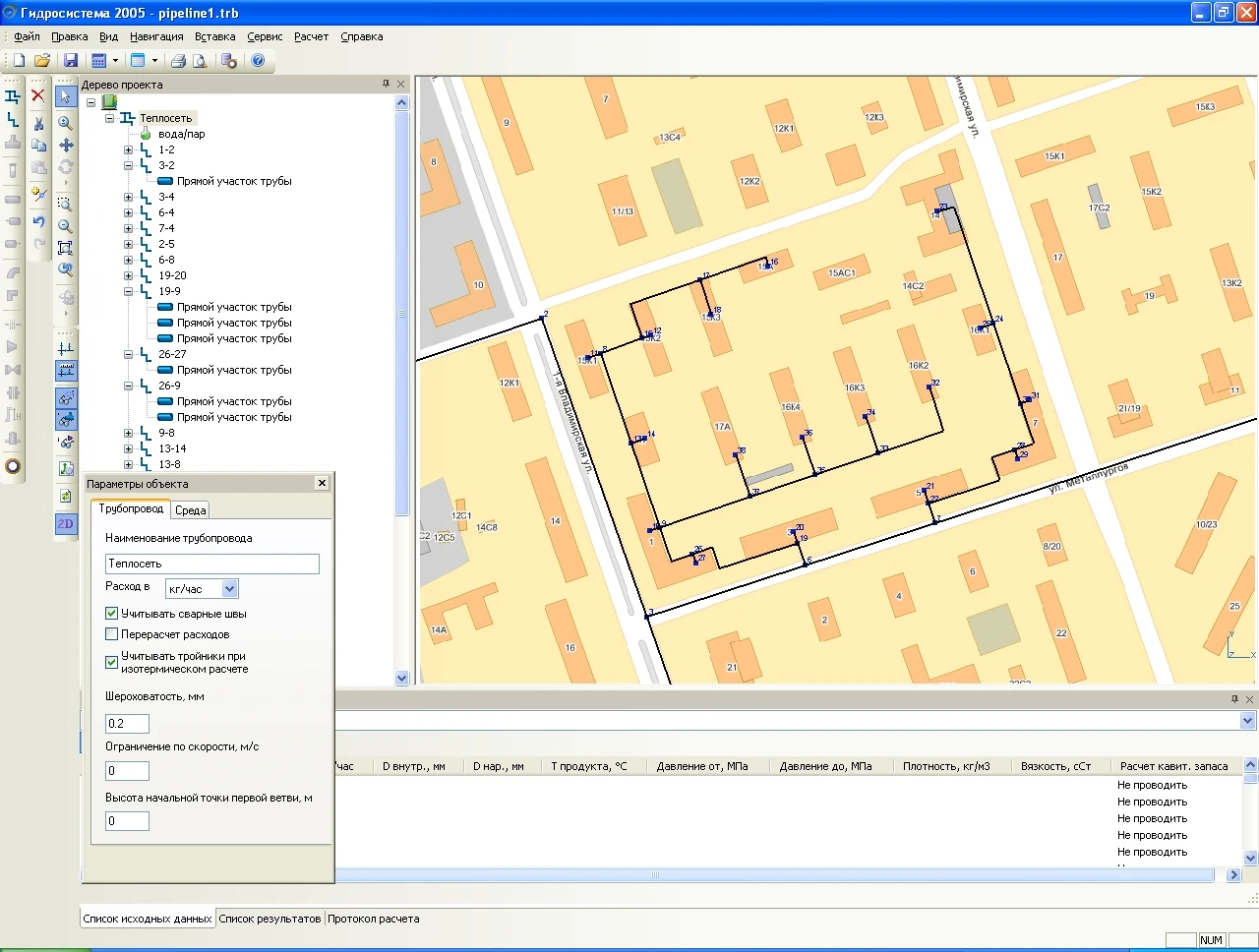

Поддерживается специальный режим ввода и отображения расчётной схемы с привязкой к фоновому растровому изображению, например, к карте населенного пункта или плану завода, что особенно удобно при проведении расчётов наружных инженерных сетей. При этом пользователь может вручную перемещать узлы расчётной схемы, а программа сама определяет длины участков в соответствии с масштабом карты.

Гидравлический и проектный расчет изотермического течения

В зависимости от заданных пользователем исходных данных (давлений в источниках и потребителях, расходов и температуры продукта, его состава или теплофизических свойств, схемы трубопровода с местными сопротивлениями) и выбранного вида расчета программа позволяет решать различные задачи:

  • подбор диаметров ветвей трубопровода и его изотермический расчет по начальным и конечным давлениям и расходам по ветвям (проектный расчет);
  • расчет пропускной способности трубопровода (распределения расходов по ветвям) по начальным и конечным давлениям;
  • поверочный изотермический расчет трубопровода «по ходу потока» (расчет конечных давлений по известным начальным) и «против потока» (расчет начальных давлений по заданным конечным);
  • разнообразные варианты и комбинации расчетов.

Теплогидравлический расчет

Модуль теплового расчета позволяет совместно с гидравлическим расчетом проводить тепловой расчет трубопроводов. При этом могут быть заданы и учтены изменяющиеся по ходу трубопровода условия окружающей среды, материал стенки, расположение (на улице, в помещении, под землей в канале или в грунте, в туннеле), материал и толщина изоляции, материал покровного слоя. В программу включена база данных материалов тепловой изоляции (идентичная БД программы «Изоляция») и инструменты её пополнения и корректировки пользователем.

Расчет двухфазных газо-жидкостных потоков

Модуль расчета двухфазного течения позволяет проводить поверочный расчет двухфазного течения, в том числе совместно с тепловым расчетом и с расчетом массообмена между фазами. Определяются режимы двухфазного течения, истинное объемное газосодержание, параметры течения каждой из фаз. Программа самостоятельно отслеживает переход двухфазного течения в однофазное и наоборот. Пользователь может гибко управлять использованием программой различных расчетных методик для расчета двухфазного течения.

Расчет «трехфазных» течений двух несмешивающихся жидкостей и газа

Данная расчетная функция позволяет выполнять расчеты течений смесей нефти, воды и попутного газа в трубопроводах добычи и транспортировки нефтегазовых смесей. Для таких течений программа позволяет задавать соотношения расходов фаз в виде указания коэффициентов обводнённости и газового фактора, а также задавать расходы каждой из фаз в явном виде. При расчете учитываются поправки на вязкость и инверсия фаз, в результатах расчета наглядно отображаются расходы всех фаз, потери давления, гидравлически уклон и т.д.

Расчет течений жидкостей, содержащих твердую фазу

Модуль расчёта течений с твердой фазой позволяет проводить поверочный гидравлический расчёт течений жидкостей, содержащих твердые частицы (различного рода пульпы, взвеси, суспензии и т.д.), в том числе совместно с тепловым расчётом. В ходе расчета программа определяет режимы движения твердой фазы и ее распределения в жидкости, плотность смеси, скорость ее движения, потери давления и т.д.

Расчет переходных процессов (гидроудара)

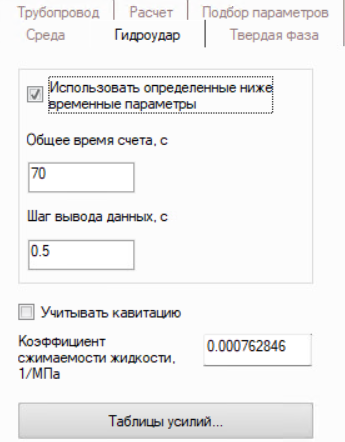

Модуль расчета гидроудара позволяет проводить расчет переходных процессов (гидравлического удара) в произвольных трубопроводах, транспортирующих жидкие продукты, вызванных событиями закрытия и открытия арматуры, останова и запуска насосов, и различными их сочетаниями. Модуль позволяет пользователю понять характер переходного процесса и оценить опасность возможного разрушения трубопровода и возникновения кавитации. Начальное установившее течение рассчитывается с помощью расчета изотермического течения (поверочного или проектного) или теплогидравлического расчета. Определяет и выводятся в динамике (в том числе на расчетной схеме трубопровода) давления, напоры, расходы и скорости продукта, а также максимальные и минимальные значения давления за рассчитанное время.

Выбор насосного оборудования

В программе предусмотрена возможность экспорта данных для выбора центробежных насосов в программную систему “Spaix 4 Pumps” с последующим импортом данных о выбранном насосе в Гидросистему. Рассчитанные в Гидросистеме теплофизические свойства продукта и требуемые параметры насосного оборудования могут быть автоматически переданы в Spaix для выбора насосов, а характеристики выбранных в Spaix насосов обратно в Гидросистему для проведения полного поверочного расчета трубопровода. Тем самым обеспечивается комплексная оптимизация при выборе насосов и параметров трубопровода. Лицензия на программу Spaix 4 Pumps Pure предоставляется действующим пользователям Гидросистемы бесплатно.

Возможности расчёта

Программа рассчитывает для каждого элемента трубопровода скорость перекачиваемого продукта, потери давления на трение и местные сопротивления, свойства продукта, кавитационный запас и другие параметры. Точность расчёта обеспечивается за счет автоматического пересчета свойств продукта и режимов течения на каждом участке, а также детального расчёта прямых труб и местных сопротивлений с учетом режима течения в соответствии со справочником Идельчика и современными методами расчёта многофазных течений. Результаты расчёта можно отобразить на расчётной схеме в виде цветового выделения, наглядно показывающего элементы, ответственные за наибольшие гидравлические потери.

Программа рассчитывает для каждого элемента трубопровода скорость перекачиваемого продукта, потери давления на трение и местные сопротивления, свойства продукта, кавитационный запас и другие параметры. Точность расчета обеспечивается за счет автоматического пересчета свойств продукта и режимов течения на каждом участке, а также детального расчета прямых труб и местных сопротивлений с учетом режима течения в соответствии со справочником Идельчика и современными методами расчета многофазных течений. Результаты расчета можно отобразить на расчетной схеме в виде цветового выделения, наглядно показывающего элементы, ответственные за наибольшие гидравлические потери.


Версия 4.6 R2 программы Гидросистема

  • Исправлена ошибка, из-за которой могли возникать проблемы при запуске программы, если на данном компьютере запущена другая программа НТП Трубопровод, имеющая такую же систему защиты (к примеру, Штуцер-МКЭ).
  • Исправлена ошибка, из-за которой интерфейс модуля экспорта в AutoCAD был на английском языке.

Версия 4.6 программы Гидросистема

  • Добавлена возможность расчета однофазного течения в трубопроводах с различными продуктами в разных источниках с учетом их смешения по ходу течения (при использовании библиотеки «СТАРС»). Добавлены функции показа состава продукта в ветвях.
  • Добавлен менеджер сценариев (1-й этап):
    • Добавлена возможность ручного задания значений управляющих параметров и однократного просчета трубопровода с заданными значениями.

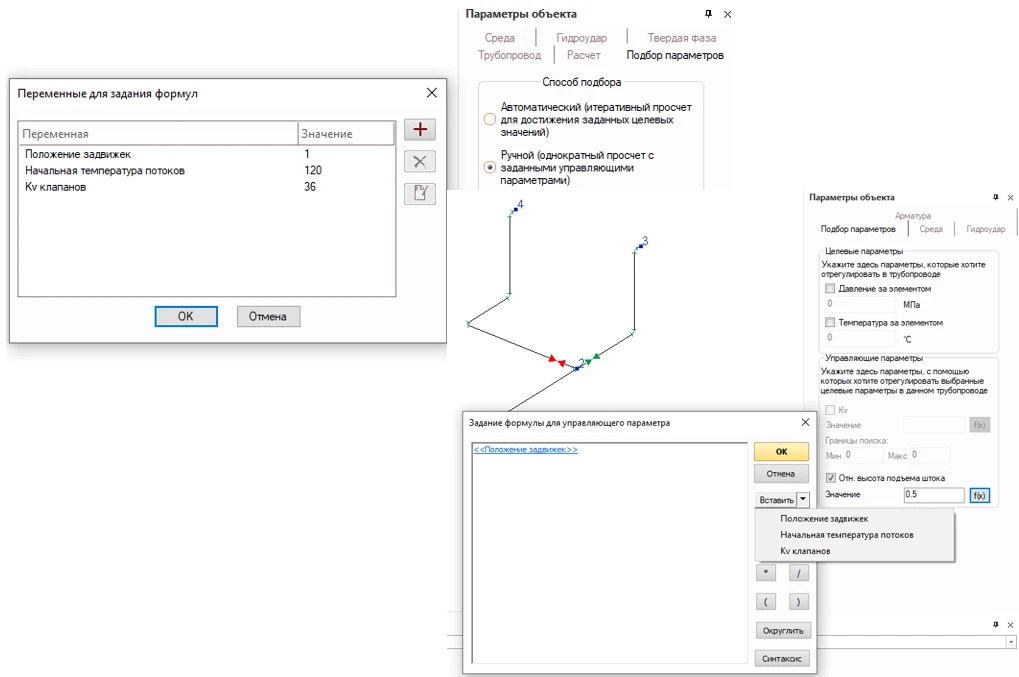

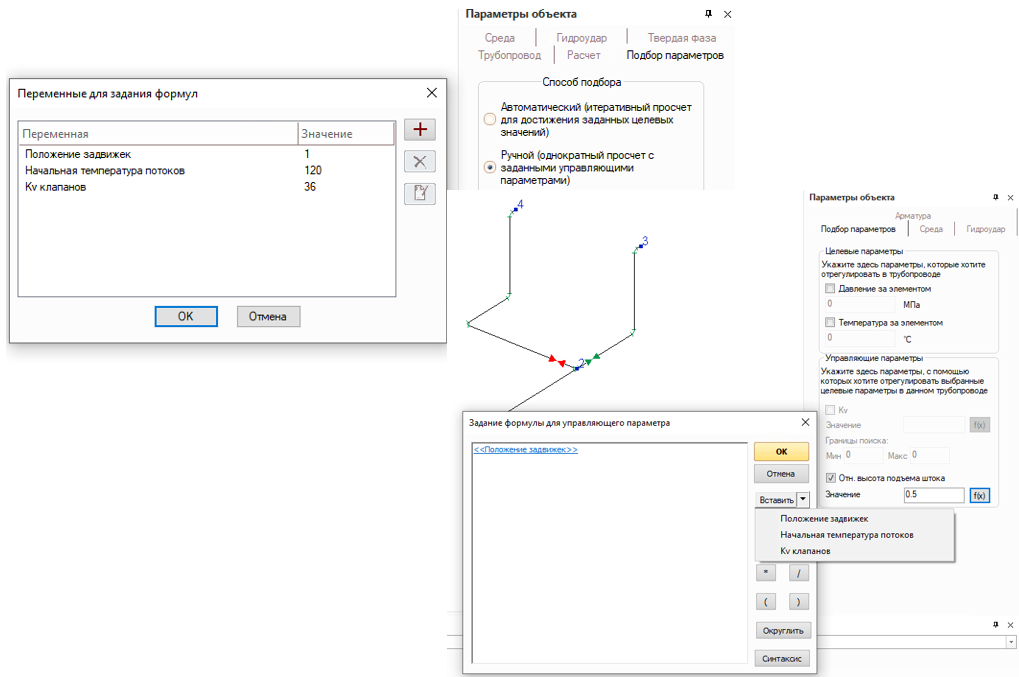

    • При задании значений управляющих параметров теперь можно использовать переменные и формулы, с помощью которых можно одновременно большому количеству элементов присвоить/поменять значение того или иного параметра.
    • Добавлен редактор формул.

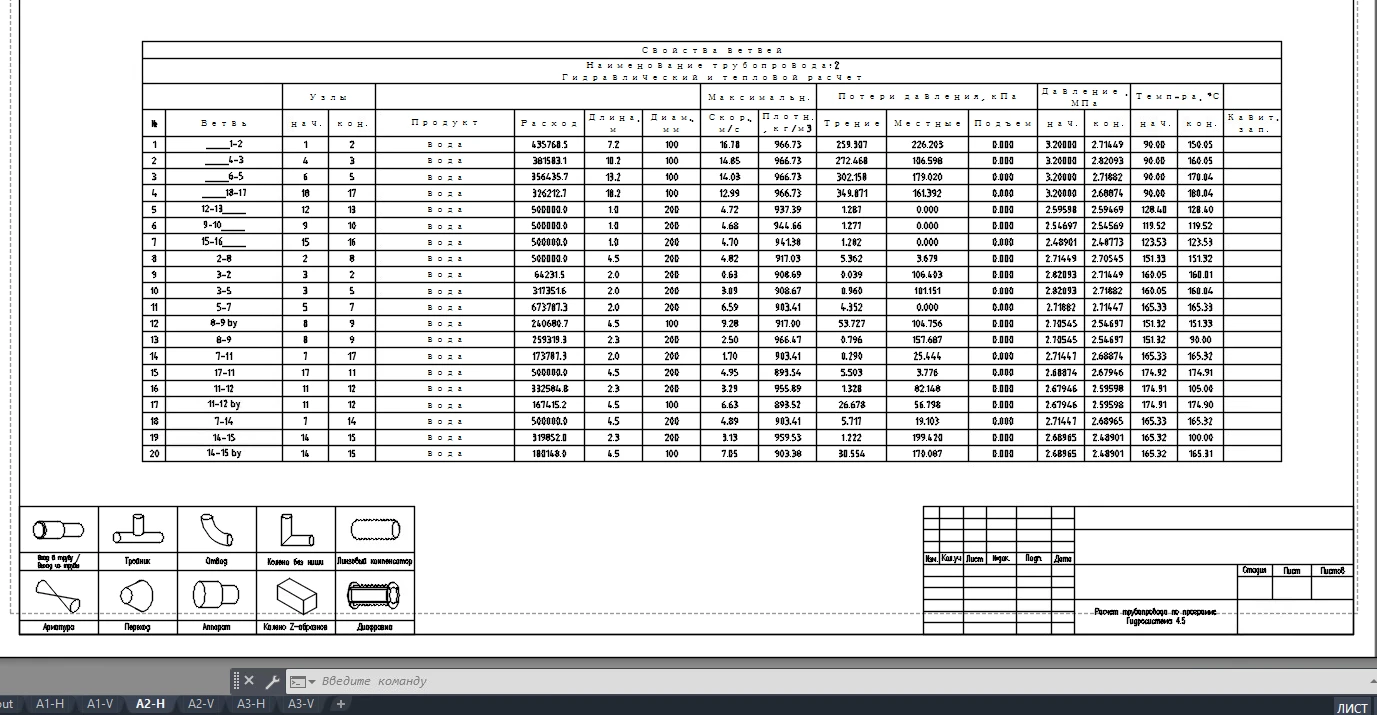

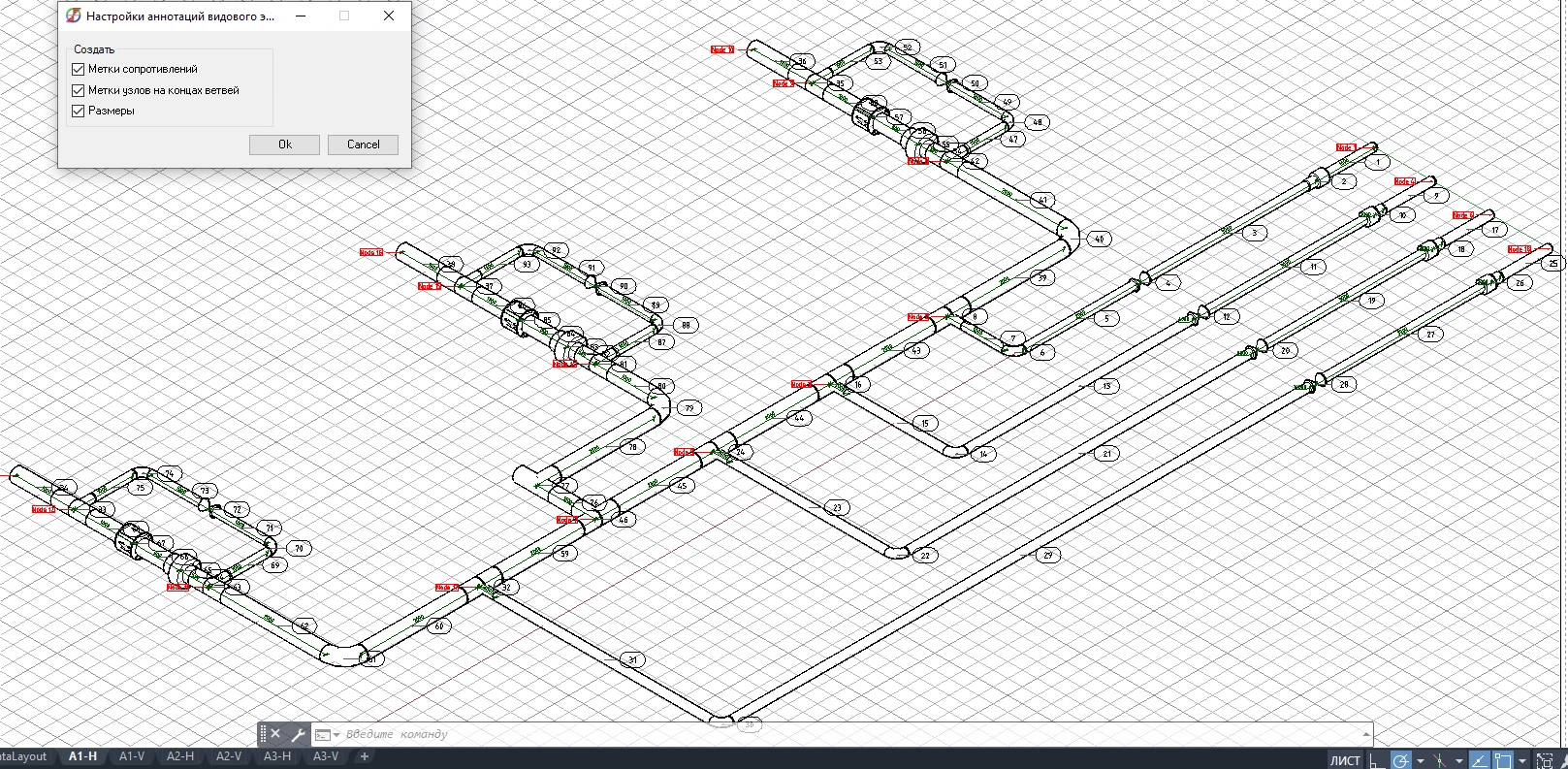

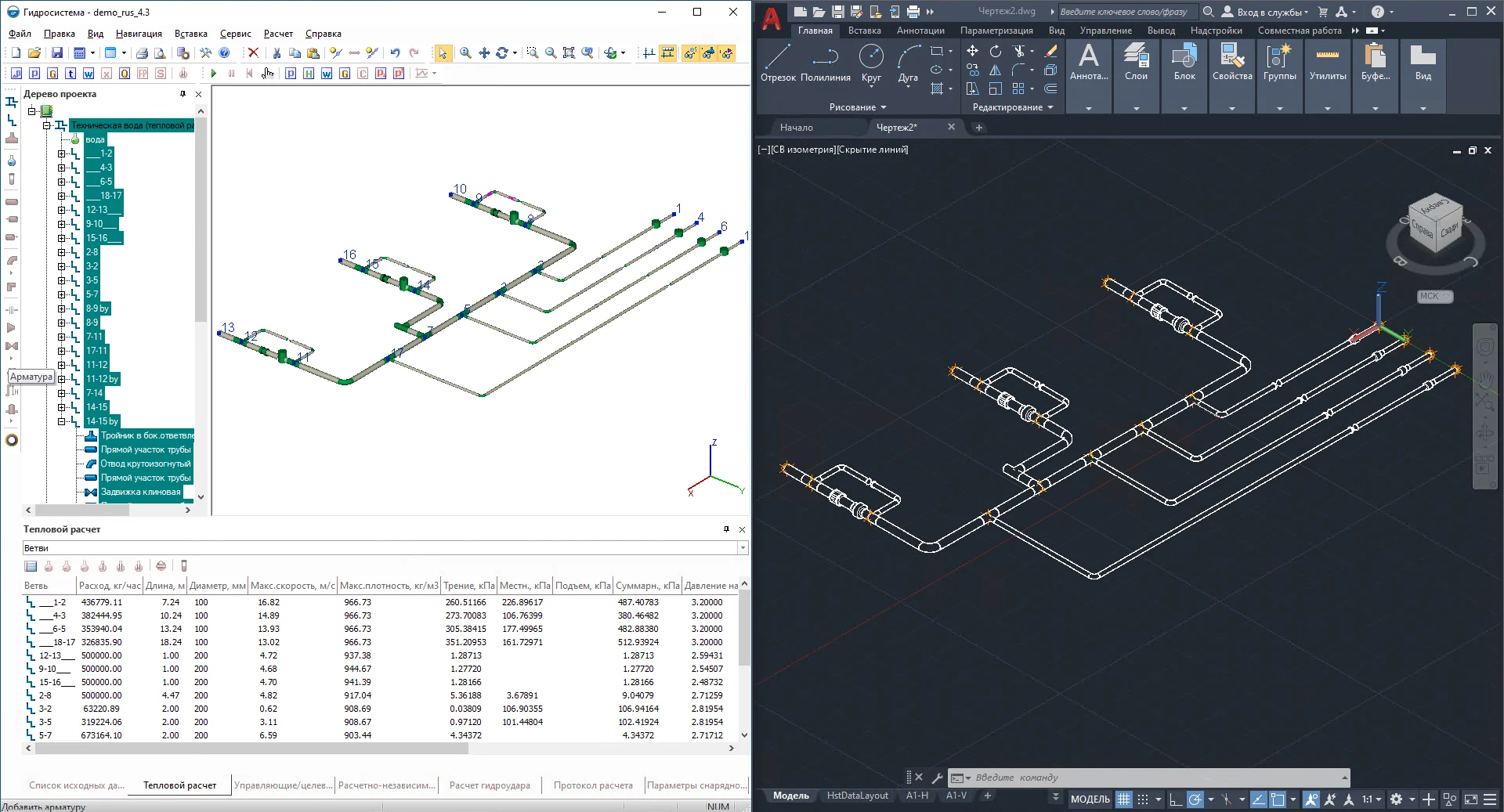

  • Добавлена возможность вывода изометрических чертежей трубопровода и основных результатов его расчета в AutoCAD (версии 2020 или более новых).
  • Добавлена возможность импорта геометрии трубопроводов из файлов формата DXF (AutoCAD, Компас 3D и т. д.) с возможностью интеллектуального распознавания элементов.
  • Обновлена система защиты:
    • Добавлена возможность наряду с традиционными локальными и сетевыми ключами защиты использовать удаленную web-лицензию на программу.
    • Обновлен список поддерживаемых аппаратных ключей защиты (Sentinel HL, Guardant). Поддерживаются современные форматы ключей как зарубежного, так и отечественного производства.
    • Улучшена система автоматического обновления программ, в нее добавлена возможность автоматического обновления аппаратных ключей.
  • Внесены усовершенствования в модуль построения пьезометрических графиков:

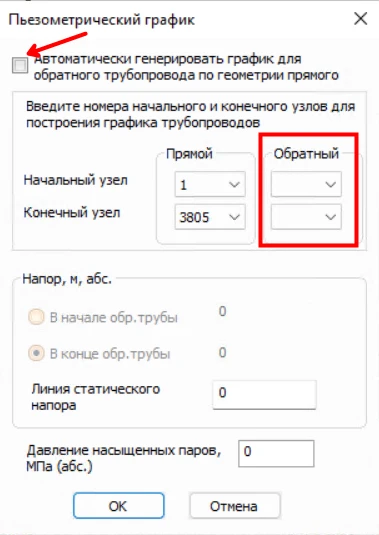

    • При построении пьезометрического графика наряду с автоматической генерацией графика для обратного трубопровода теперь имеется возможность строить его по результатам расчета текущего трубопровода (если обратный трубопровод в нем смоделирован), указав его начальную и конечную точку. Обратите внимание, что данная функция работает только в случае, если количество узлов в графике для прямого и обратного трубопровода одинаково.
    • Исправлена редкая ошибка, из-за которой пьезометрический график мог не выводиться из-за нехватки памяти для схем, содержащих большое количество замкнутых контуров.
    • Исправлена ошибка, из-за которой пьезометрический график мог выводиться не по нужному пути, если этот путь не был предварительно показан на схеме в процессе вывода пьезометрического графика.

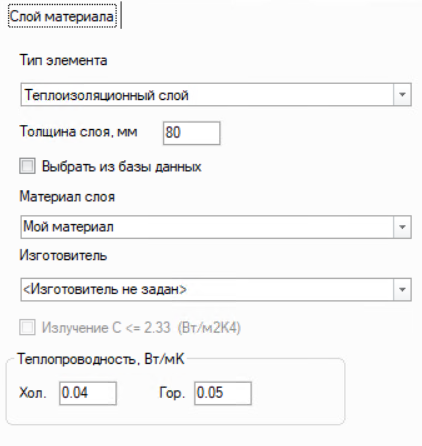

  • Добавлена возможность ручного ввода значения коэффициента теплопроводности теплоизоляционного материала для быстрого расчета трубопровода с данным материалом без необходимости добавлять характеристики материала в базу данных.
  • Добавлена возможность при явном задании свойств жидкости указывать также и коэффициент сжимаемости (объемной упругости) жидкости для более точного расчета скорости ударной волны при гидравлическом ударе.
  • Добавлена возможность импорта из программы «СТАРТ-Проф» схем с узлами, в которых соединяется более трех труб.
  • Добавлена возможность импорта данных из файлов «СТАРТ-Проф» версии 4.86 R4+.
  • Улучшена система диагностики программы при выполнении расчетов:
    • Добавлен вывод сообщений о пересчете расходов в ветвях по отношению к значениям, заданным в исходных данных;
    • Добавлен вывод сообщения о том, что на элементе задана нулевая толщина изоляции;
    • Усовершенствована диагностика отрицательного давления, возникающего по ходу течения.
  • Добавлен вывод величины KV арматуры в отчет с результатами расчета по участкам.
  • Добавлена диагностика некорректно заданных характеристик насоса (когда в характеристике задано несколько одинаковых точек), которая могла приводить к некорректной аппроксимации кривой насоса и проблемам со сходимостью расчета.
  • Исправлена редкая ошибка, из-за которой программа могла аварийно завершать работу при редактировании экспериментальных значений вязкости для мазутов, заданных по библиотеке «СТАРС».
  • Внесены исправления и усовершенствования в модуль расчета гидроудара:
    • Исправлена ошибка, из-за которой в протоколе расчета гидроудара неточно выводилось значение максимального давления в ходе гидроудара при использовании избыточных единиц давлений.
    • Исправлена редкая ошибка, из-за которой могли возникать проблемы с расчетом гидравлического удара в схемах, в которых имеются ветви, содержащие только насос и переход.
    • Исправлена редкая ошибка, из-за которой могли возникать проблемы с расчетом гидравлического удара сразу после выполнения операции объединения участков в сложных схемах.
    • Исправлена редкая ошибка, из-за которой могли возникать проблемы с расчетом гидроудара после удаления из схемы начального узла первой ветви трубопровода.
  • Внесены изменения в модули импорта данных AVEVA-Гидросистема – был исправлен ряд ошибок, замеченных пользователями, реализовано переключение интерфейса на английский язык.
  • Исправлена ошибка, из-за которой мог некорректно работать показ результатов расчета на схеме, если перед включением показа была переключена единица измерения выбранного параметра.
  • Исправлена ошибка, из-за которой при установке программы в конфигурации, не включающей тепловой расчет, могли происходить зависания по клику на меню "Вставка".
  • Исправлены другие мелкие ошибки и неточности.
