GraphiSOFT EcoDesigner Star
от 2 934 ₽
Также получить консультацию по программному продукту можете через мессенджеры
О продукте
GRAPHISOFT EcoDesigner STAR — это расширение для ARCHICAD, позволяющее использовать все преимущества Информационного Моделирования Зданий (BIM) в процессе Энергетического Моделирования Зданий (BEM). Оно существенно расширяет возможности встроенной функции Оценки Энергоэффективности, появившейся в ARCHICAD 17.
Задачи
EcoDesigner STAR обеспечивает слаженный процесс взаимодействия с другими приложениями, предназначенными для расчета энергоэффективности зданий.
EcoDesigner STAR подходит для оценки энергопотребления и энергоэффективности зданий при любых условиях эксплуатации.
EcoDesigner STAR позволяет проектировать объекты, соответствующие самым строгим стандартам энергоэффективности, осуществляя точные расчеты на всех этапах работы над проектами.
Расширение EcoDesigner STAR позволяет существенно повысить энергоэффективность проектируемых зданий путем преобразования Информационной Модели Здания ARCHICAD (BIM) в набор тепловых зон Энергетической Модели Здания (BEM).
Возможности
Взаимодействие с инженерами
В ARCHICAD можно импортировать в формате IFC системы MEP, созданные в различных MEP BIM-приложениях (таких как Revit MEP, AutoCAD MEP, DDS-CAD MEP, MagiCAD и т.д.). Все IFC-системы MEP-типа со всеми IFC-данными идентифицируются и автоматически преобразовываются в соответствующие системы (IFC) ARCHICAD и в элементы MEP ARCHICAD.
Дополнительные расширения, разрабатываемые GRAPHISOFT и предназнач…
Автоматическое определение Коллизий
GRAPHISOFT MEP Modeler обеспечивает полностью автоматический процесс обнаружения конфликтов между конструктивными элементами и элементами инженерных сетей. Механизм обнаружения коллизий обеспечивает быструю и точную обратную связь с архитектором, и упрощает процесс координации с разработчиками инженерных разделов проекта. Этот механизм точно указывает место возникновения коллизии в окне Плана этаж…
Редактирование MEP-элементов
Для изменения геометрии индивидуальных компонентов MEP-систем используется целый набор мощных элементов графического управления. Редактирование какой-либо части инженерной системы незамедлительно отражается на всех связанных с ней элементах. Возможно также добавление новых соединений и отводов в уже созданные системы.
Интеллектуальная трассировка MEP
Функция трассировки систем MEP позволяет проектировщикам несколькими щелчками мыши осуществлять построение инженерных сетей, состоящих из уже соединенных между собой элементов. Интеллектуальный курсор ARCHICAD и направляющие линии помогают легко и быстро создавать с нуля системы MEP. Процесс трассировки можно осуществлять как в окне Плана этажа, так и в 3D-видах.
Размещение MEP-элементов
Одним из способов создания инженерных систем является размещение отдельных элементов воздуховодов, труб или кабельных лотков. При использовании этого метода происходит последовательное соединение и подгонка составляющих системы. Это очень гибкий процесс, напоминающий конструктор «LEGO®», при котором вы осуществляете полный контроль над типом, расположением и параметрами размещаемых элементов.
Системы MEP
В GRAPHISOFT MEP Modeler системы MEP представляют собой группы объединенных элементов, что позволяет существенно повысить эффективность создания и редактирования элементов, и сделать процесс более последовательным. При добавлении в уже существующую систему MEP новых элементов, они автоматически воспринимают соответствующие параметры соединений, включая форму и размеры сечений.
Пользовательские MEP-элементы
Пользовательские MEP-элементы можно создавать и сохранять, используя стандартные инструменты ARCHICAD, такие как Стены, Перекрытия, МОРФы и GDL-объекты. Эти пользовательские библиотечные элементы автоматически добавляются в текущую библиотеку MEP. Их можно размещать в том проекте, в котором они были созданы или повторно использовать в других проектах. Поведение пользовательских MEP-элементов ничем…
Библиотека объектов MEP
В комплект поставки GRAPHISOFT MEP Modeler входит обширная библиотека MEP-объектов. Эта библиотека содержит специально настроенные элементы, обладающие точками интеллектуального соединения объектов при создании трасс MEP-систем. В результате установки MEP Modeler у некоторых элементов, входящих в Стандартную Библиотеку ARCHICAD (например, сантехнических, кухонных и отопительных приборов), также по…
Функции MEP Modeler
Панель инструментов MEP содержит набор специализированных инструментов, предназначенных для создания различных элементов инженерных систем:
Прямые, изогнутые и гибкие воздуховоды, трубы и лотки кабелепроводки;
Переходники, отводы и другие элементы для соединения компонентов MEP-сетей;
Оборудование и терминалы для автоматического подключения входных и выходных элементов;
Элеме…
BIM или 2D-проектирование
При наличии трехмерных моделей инженерных сетей, созданных специалистами смежных разделов проектирования, архитектор может импортировать их в ARCHICAD, воспользовавшись форматом IFC. В дополнение к возможностям стандартного интерфейса IFC, MEP Modeler содержит расширение для улучшенного обмена данными с BIM-приложениями MEP (такими как Revit MEP, AutoCAD MEP, DDS-CAD MEP, MagiCAD и др.).
…
Инструменты моделирования инженерных систем
Недостаточная координация смежных разделов проектирования иногда становится основной причиной перерасхода времени и средств в процессе строительства зданий. Возникающие проектные ошибки могут привести к увеличению стоимости строительства на 2−4%. MEP Modeler является наилучшим решением для заказчиков и архитекторов, желающих уменьшить количество ошибок координации и повысить общую эффективность пр…
Детализированная информация об энергоэффективности
Отслеживание показателей энергоэффективности всего здания.

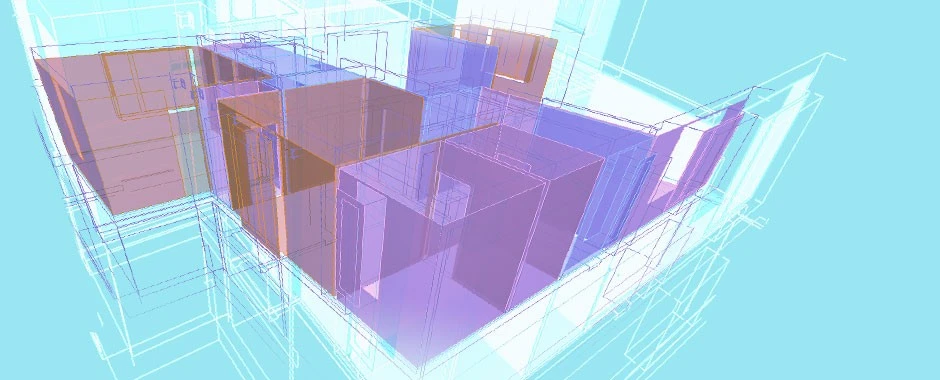

Индивидуальное управление каждым отдельным пространством и его оптимизация.

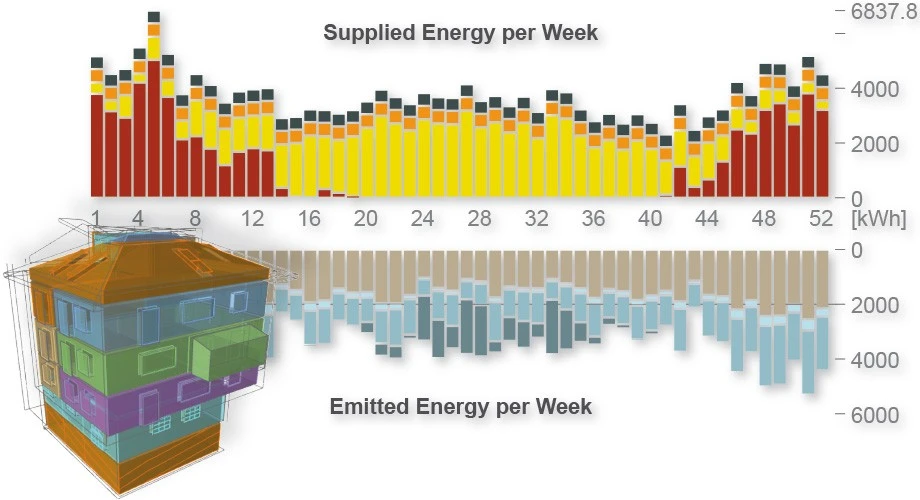

Детализированные отчеты оценки энергоэффективности
EcoDesigner STAR позволяет формировать полностью настраиваемые детализированные отчеты, содержащие различные характеристики каждого термоблока, включая данные об инженерных системах зданий, ключевые значения термоблоков, энергетический баланс и суточные температурные профили. Столько подробная детализация отчетов дает возможность не только оценить энергоэффективность всего здания в целом, но и опт…

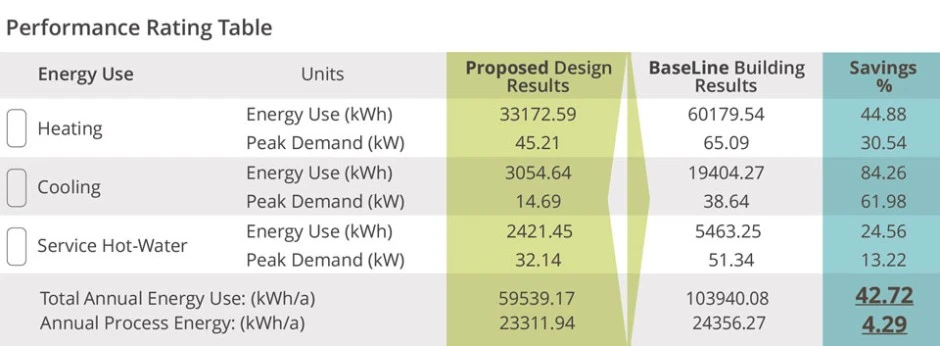

Расчеты показателей энергоэффективности в соответствии с международными стандартами
Функция расчета показателей энергоэффективности, реализованная в EcoDesigner STAR, позволяет архитекторам сопоставлять данные, полученные при различных проектных решениях. Помимо соответствия стандартам ASHRAE 90.1 2007 (Приложение G: Метод Оценки Энергоэффективности), являющегося требованием USGBC LEED Energy 2007, функции использования базового здания дают большую свободу в работе при использова…
Механизм энергетического моделирования, соответствующий международным стандартам
В EcoDesigner STAR используется механизм расчета StruSoft VIPcore, отвечающий требованиям Стандартов ANSI/ASHRAE 140?2007, определяющих порядок тестирования энергетического анализа зданий с использованием компьютерных программ. Этот метод тестирования представляет собой отраслевой стандарт для определения качества энергетического моделирования.
Он учитывает большинство основных нормативов в облас…

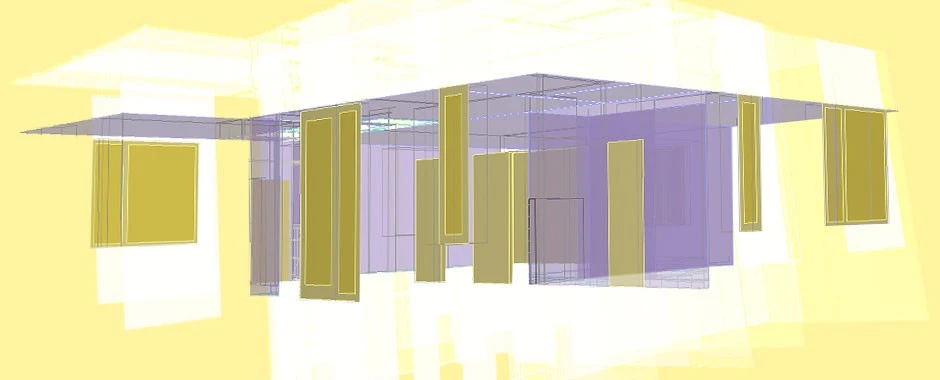

Профессиональная работа с инженерными системами зданий
Архитекторы могут использовать базовый или экспертный режим работы с каждой отдельной инженерной системой здания, работая только с нужными в данный момент времени параметрами. Экспертный режим позволяет осуществлять более детальную настройку инженерных систем по мере проработки проекта.
Экспорт геометрии BIM и тепловых свойств
EcoDesigner STAR обеспечивает слаженный процесс взаимодействия с другими приложениями, предназначенными для расчета энергоэффективности зданий. Геометрические и физические характеристики можно передавать в сторонние приложения энергетического анализа при помощи различных форматов экспорта, включая:
Прямой экспорт в PHPP;
Прямой экспорт в iSBEM;
Прямой экспорт в VIP-Energy;
Экспорт в формате …

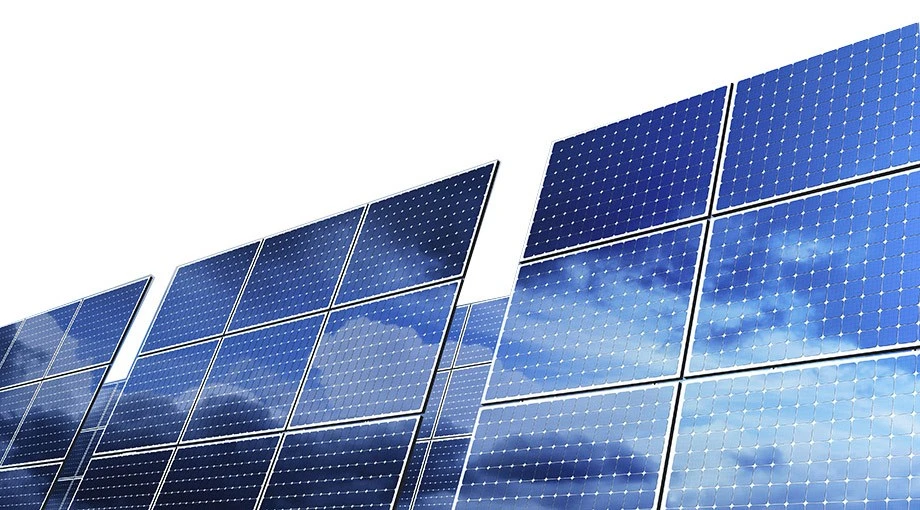

Локальные источники возобновляемой энергии
Модели зданий, создаваемые с использованием EcoDesigner STAR, могут включать различные источники возобновляемой энергии, такие как солнечные панели и ветрогенераторы. Генерация электроэнергии при помощи локальных источников позволяет существенно повысить энергоэффективность проектируемых объектов.
Оценка Энергоэффективности для любого климата и географического положения
EcoDesigner STAR подходит для оценки энергопотребления и энергоэффективности зданий при любых условиях эксплуатации. В EcoDesigner STAR осуществляется динамическая имитация энергетических процессов, механизм которой обладает очень гибкими настройками. Это дает возможность выполнять оценку энергоэффективности зданий, расположенных в любой точке мира.
Работа в EcoDesigner STAR
EcoDesigner STAR позволяет проектировать объекты, соответствующие самым строгим стандартам энергоэффективности, осуществляя точные расчеты на всех этапах работы над проектами.

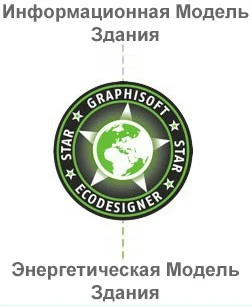

От BIM к BEM
Расширение EcoDesigner STAR позволяет существенно повысить энергоэффективность проектируемых зданий путем преобразования Информационной Модели Здания ARCHICAD (BIM) в набор тепловых зон Энергетической Модели Здания (BEM).
Архитекторы могут использовать все преимущества энергетического моделирования и создания точных отчетов прямо в среде ARCHICAD. Процесс проектирования пассивных зданий и объекто…
Конфигурации
Системные требования
Минимальное аппаратное обеспечение
- Процессор: 64-разрядный с двумя ядрами;
- Память: 8 Гб;
- Жесткий диск: для полной установки Archicad требуется не менее 5 Гб свободного дискового пространства;
- Видеокарта с поддержкой режима OpenGL 3.2;
- Монитор, поддерживающий разрешение 1366х768 или выше.
Рекомендуемое аппаратное обеспечение
- Процессор: 64-разрядный с четырьмя и более ядрами;
- Память:
- для работы с большими и сложными моделями может потребоваться до 16 Гб;
- для моделей с более полной проработкой деталей потребуется 32 Гб и более.
- Жесткий диск: рекомендуется устанавливать Archicad на диск SSD (или Fusion). Для полной установки Archicad требуется 5 Гб свободного дискового пространства и более;
- Рекомендуется использование видеокарт, поддерживающих режим OpenGL 3.2 с объемом видеопамяти 1024 Мб и более;
- Монитор: рекомендуется использование монитора, поддерживающего разрешение 1440х900 или выше.
Рекомендуемая операционная система
- Windows 10 (64-бит);
- Mac OS X 10.13 High Sierra;
- Mac OS X 10.12 Sierra.
Допустимые операционные системы (тестирование Graphisoft на них не проводилось)
- Windows 8.1 (64-бит);
- Windows 8 (64-бит);
- Windows 7 (64-бит);
- Mac OS X 10.11 El Capitan.
