Приложение MechaniCS располагает стандартным набором инструментов для оформления чертежей по ЕСКД. В нем удобно создавать форматы и штампы чертежей, проставлять размеры и шероховатость поверхностей, допуски размеров, формы и расположения, делать выноски и различные специальные обозначения. При помощи маркеров пользователи имеют возможность создавать собственные элементы оформления чертежей. Есть инструменты создания спецификаций. Специальные средства разработаны для проектирования типовых механических соединений. Кроме того, в приложение включены методики расчета различных механических характеристик деталей машин. База элементов содержит стандартные и унифицированные врезаемые элементы, детали и сборочные единицы, которые можно использовать при проектировании.
CSoft Development
CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

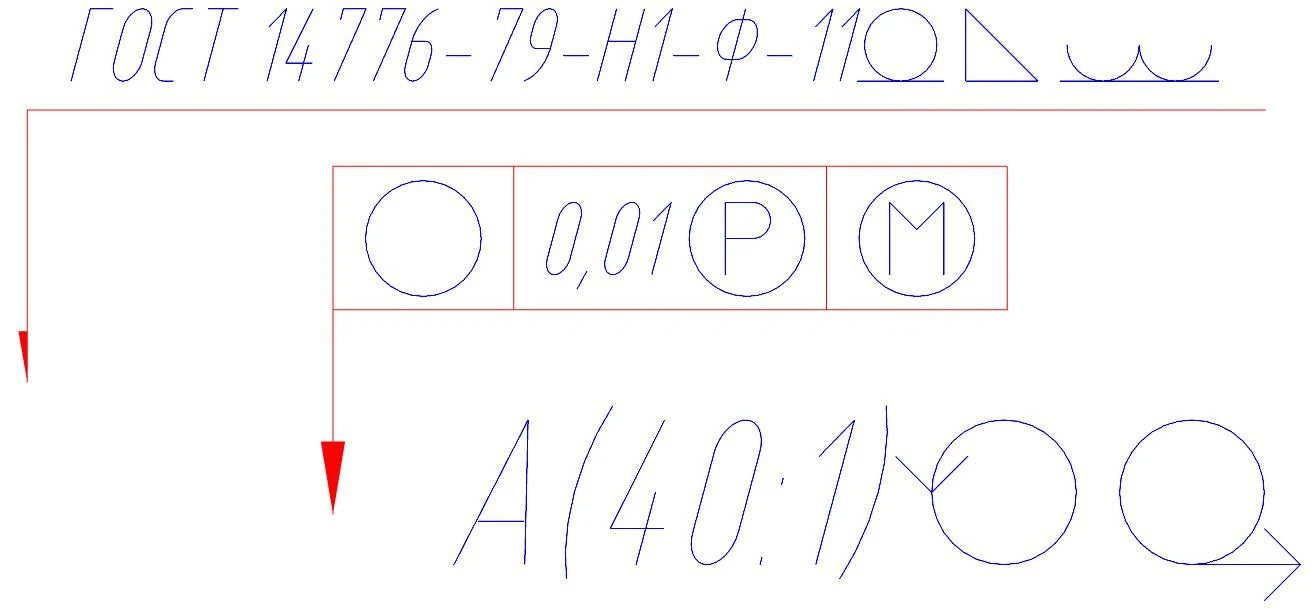

Оформление чертежей по ЕСКД
- Шрифты и типы линий по ГОСТ.
- Размерный стиль ЕСКД.
- Форматы и штампы.

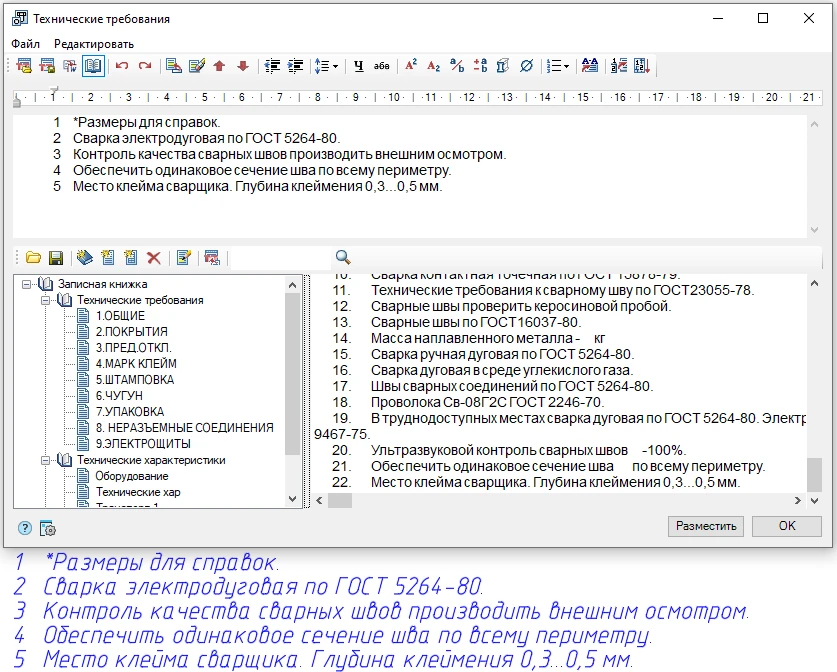

- Редактор технических требований и характеристик.
- Ассоциативное связывание обозначений в чертеже с соответствующими элементами технических требований.
- Записная книжка для типовых технических требований.
- Таблицы.
- Вставка графических объектов в ячейки таблиц.
- Универсальные выноски.
- Универсальные маркеры.
- Поддержка спецсимволов, дробей и индексов при вводе текста технических требований, таблиц и выносок.

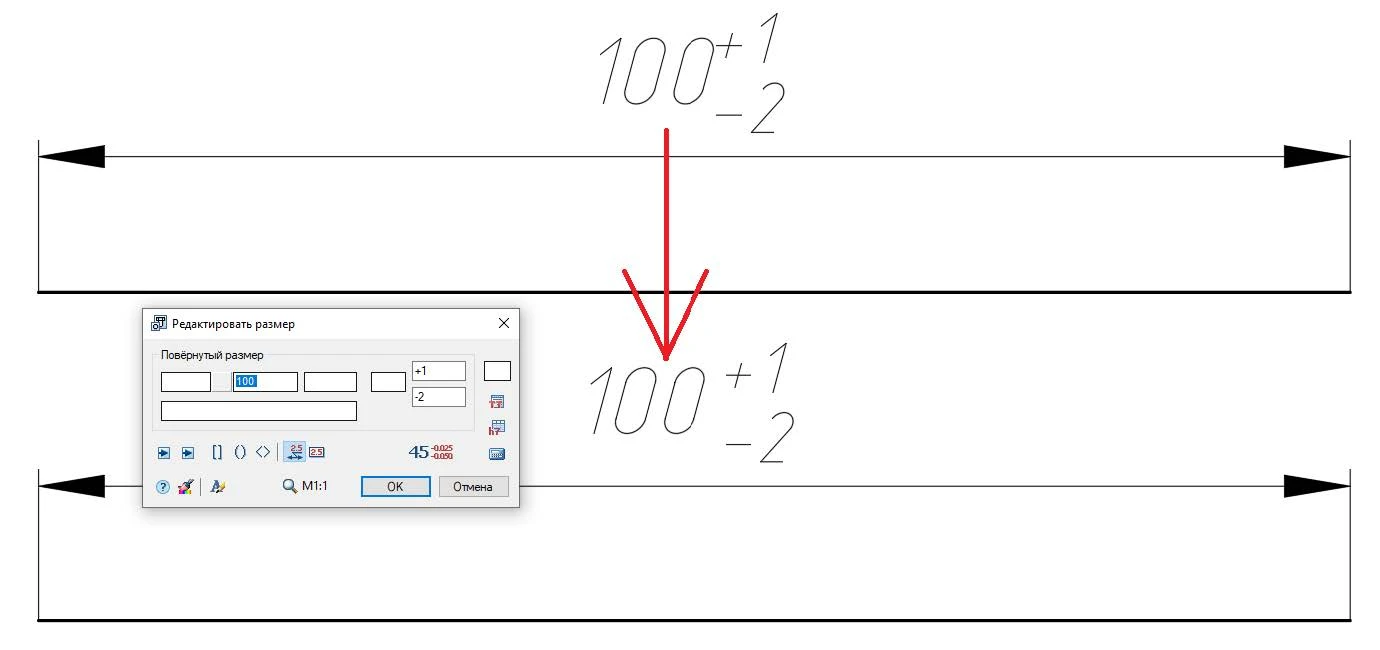

- Поля допусков и предельные отклонения размеров.
- Посадки по ЕСДП.
- Виды, разрезы, сечения.
- Автоматическая сортировка буквенных обозначений.
- Шероховатость.
- Допуски формы и расположения.
- Заливка отверстий.
- Обозначения неразъемных соединений.
- Автоматический подсчет количества сварных швов.
- Обозначения уклонов.
- Маркировка и клеймение.
- Отрисовка осевых линий.
- Обрывы и разрывы.
- Специальные массивы.
- Проверка орфографии текстовых полей.

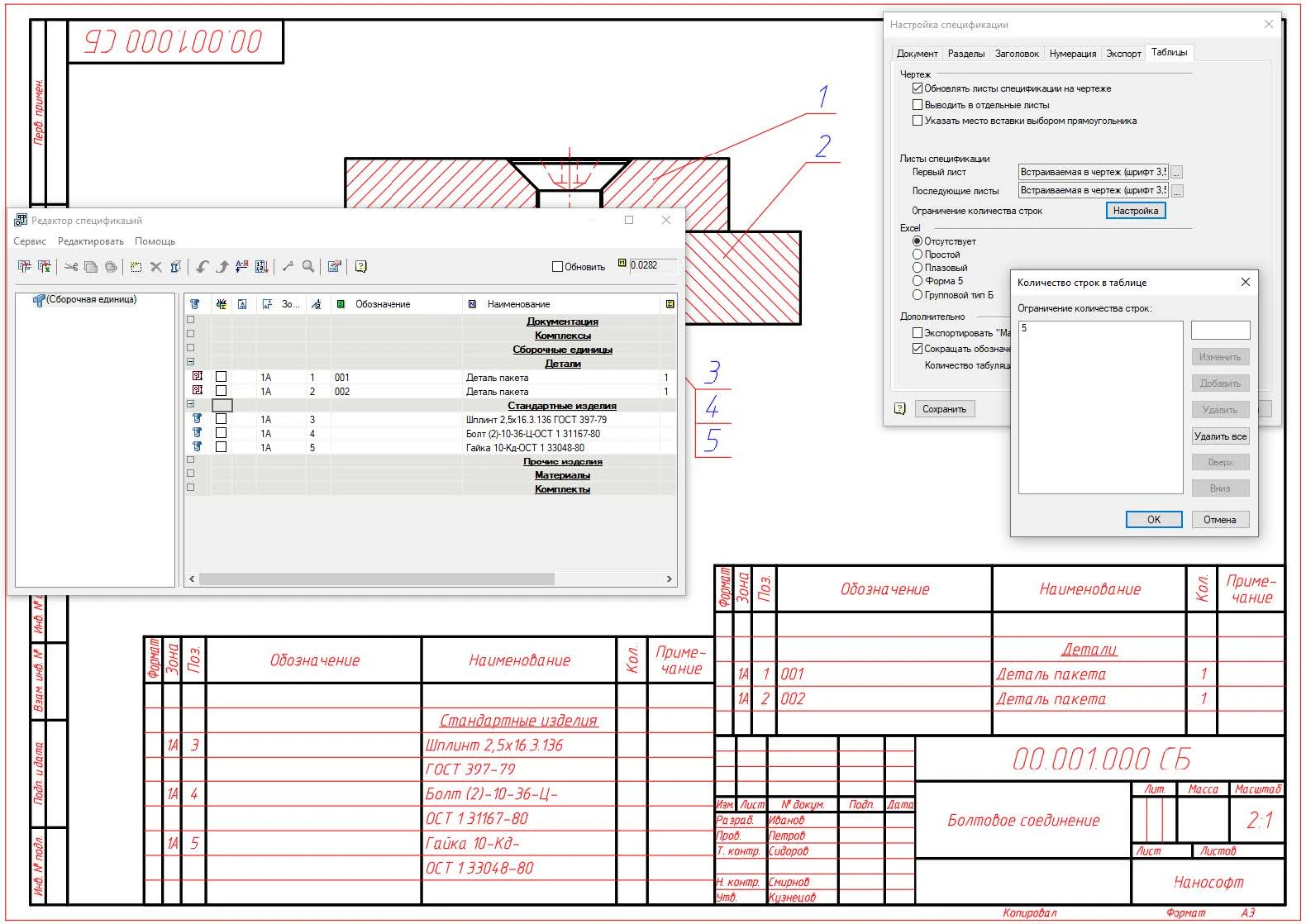

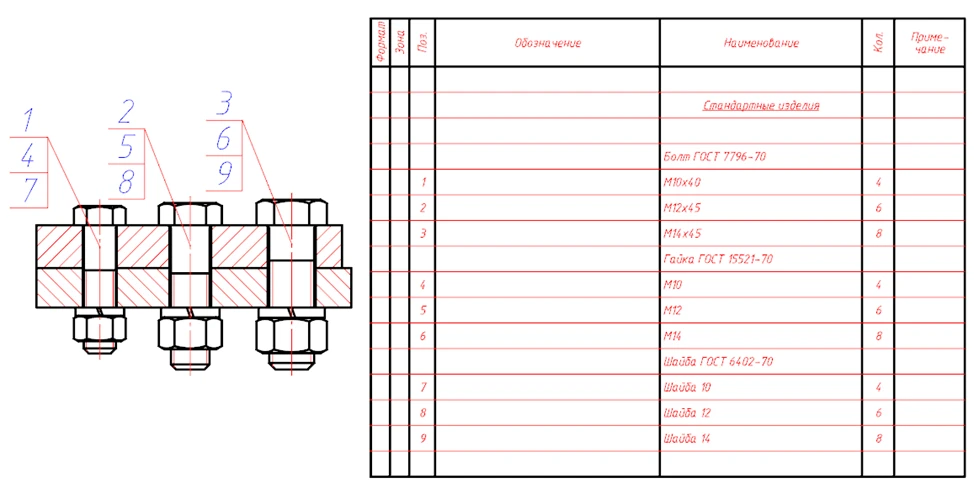

Разработка спецификаций
- Синхронизированные между собой инструменты «Редактор позиций» и «Редактор спецификаций».
- Автоматическое заполнение позиций для элементов базы.
- Учет зон позиций спецификации.
- Экспорт полей из чертежа в спецификацию.
- Нумерация с возможностью резервирования номеров.
- Сортировка и группировка записей в спецификации.
- Встраиваемые в чертеж, простые, групповые тип А, групповые тип Б, электромонтажные и плазовые спецификации.
- Пользовательские спецификации.
Проектирование крепежных соединений
- Соединения пакетов с различным количеством деталей произвольной толщины.
- Автоматический подбор рациональной для выбранной толщины пакета длины крепежных деталей.
- Шаблоны болтовых и заклепочных соединений.
- Соединения болтами, винтами и шпильками.
- Болты с шестигранной головкой и специальные, винты с полукруглой и цилиндрической, потайной и полупотайной головкой, самонарезающие и установочные, шпильки стяжные и ввертные, шайбы, гайки и шплинты.
- Детальные и упрощенные (по ГОСТ 2.315−68) виды крепежных соединений.
- Двумерные виды крепежных соединений спереди, сбоку, сверху и снизу.

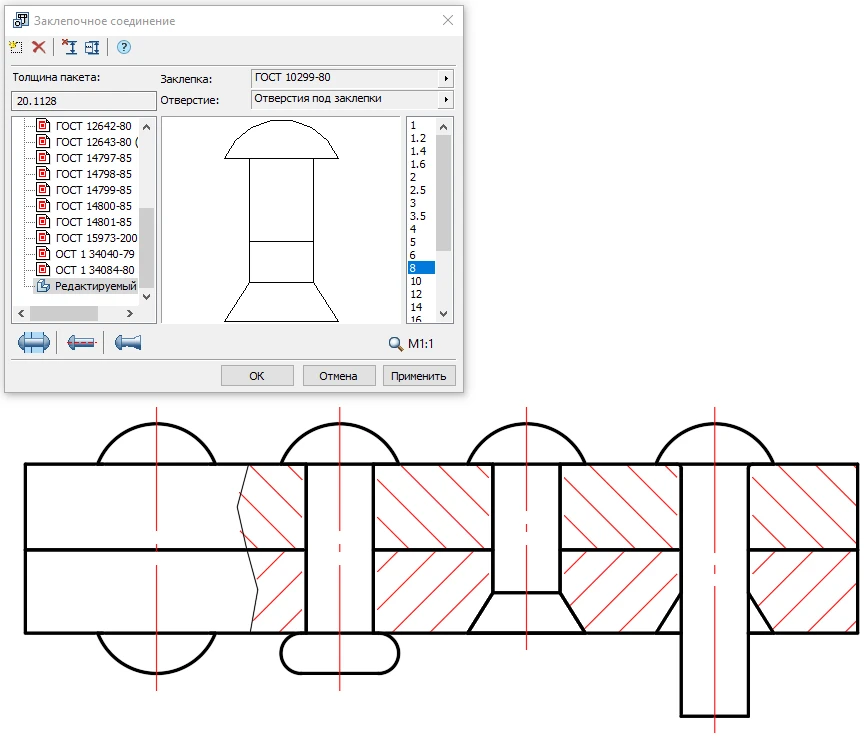

- Соединения заклепками.
- Заклепки обычной и повышенной точности, пустотелые и полупустотелые.
- Автоматическое распознавание и преобразование отверстий, созданных с помощью «Вырезания» (CutFeature) или «Отверстия» (HoleFeature) детали Inventor.
- Массивы болтовых соединений в Inventor.

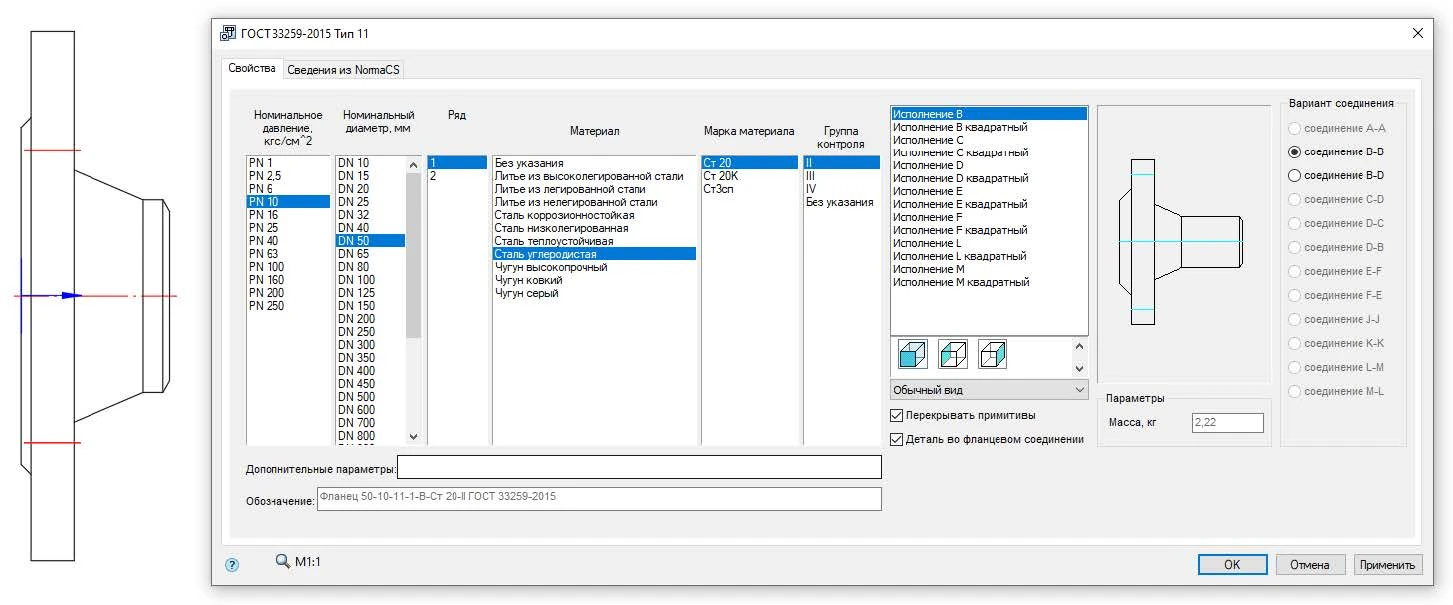

Проектирование фланцевых соединений 2D (DWG)
- Фланцы по ГОСТ 12817–80…12822−80 и ГОСТ 33259–2015.
- Фланцы плоские приварные, приварные встык, на приварном кольце, на хомуте, на отбортовке, а также фланцы корпуса арматуры.
- Прокладки фланцевые.
- Все типы уплотнительных поверхностей.
- Автоматическое присоединение фланцев по диаметру и давлению.
- Автоматическое присоединение к трубам.
- Присоединение фланцев нового стандарта к фланцам старых стандартов.
- Присоединение фланцевой арматуры.

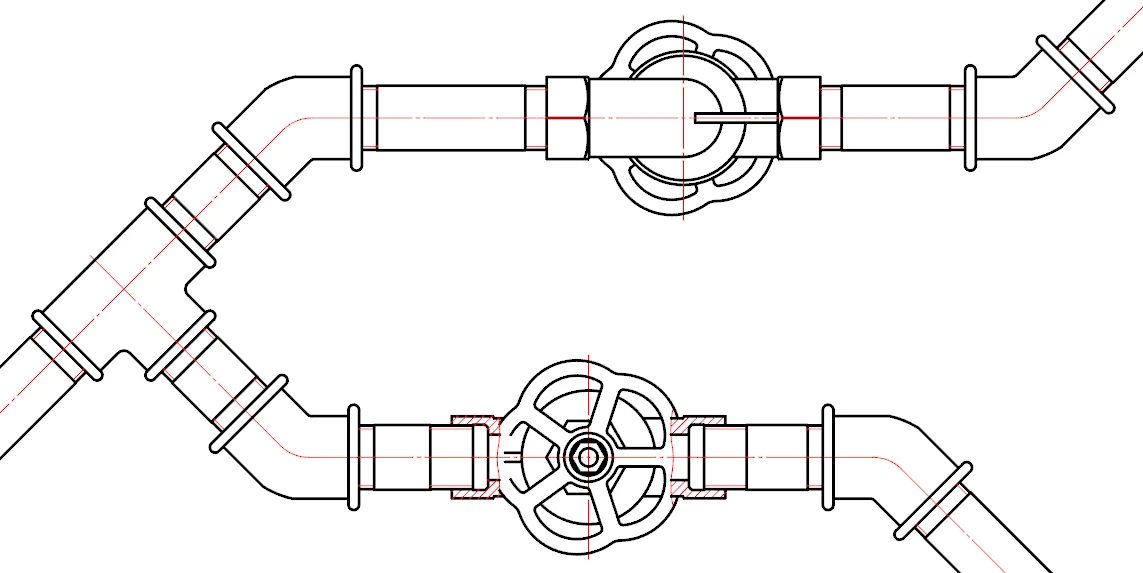

Проектирование трубопроводов 2D (DWG)
- Соединения по внутреннему и по наружному конусу.
- Соединения с врезающимся кольцом, с зажимным и упорным кольцом, с коническим ниппелем, с шаровым ниппелем, с развальцовкой, с цилиндрической резьбой.
- Сварные трубопроводы.
- Пробки и заглушки.
- Автоматическое присоединение арматуры трубопроводов.

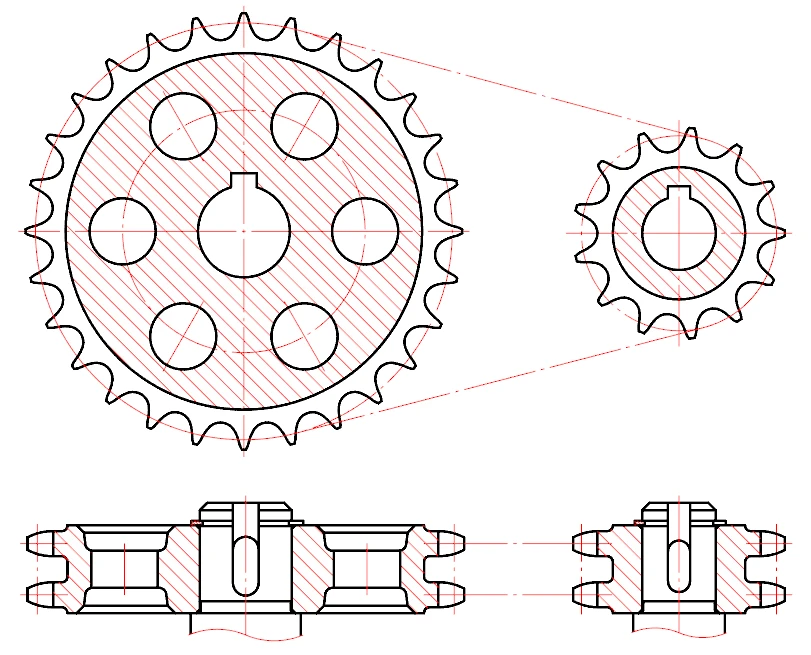

Проектирование ременных и цепных передач
- Шкивы плоскоременных, клиноременных, поликлиновых и зубчато-ременных передач.
- Звездочки однорядных и многорядных цепных передач.
- Односторонние и двусторонние выступы ступицы, выборки, уклоны, фаски, скругления и отверстия звездочек и шкивов.
- Параметры звездочек и шкивов по рекомендациям.
- Различные уровни детализации изображения шкивов зубчато-ременных передач: упрощенное изображение, изображение с одним зубом, детальное изображение.
- Шпоночные пазы по ГОСТ 23360–78, ГОСТ 10748–79, ГОСТ 24071–97 для крепления звездочек и шкивов.
- Шлицы с различным уровнем детализации по ГОСТ 1139–80 для крепления звездочек и шкивов.

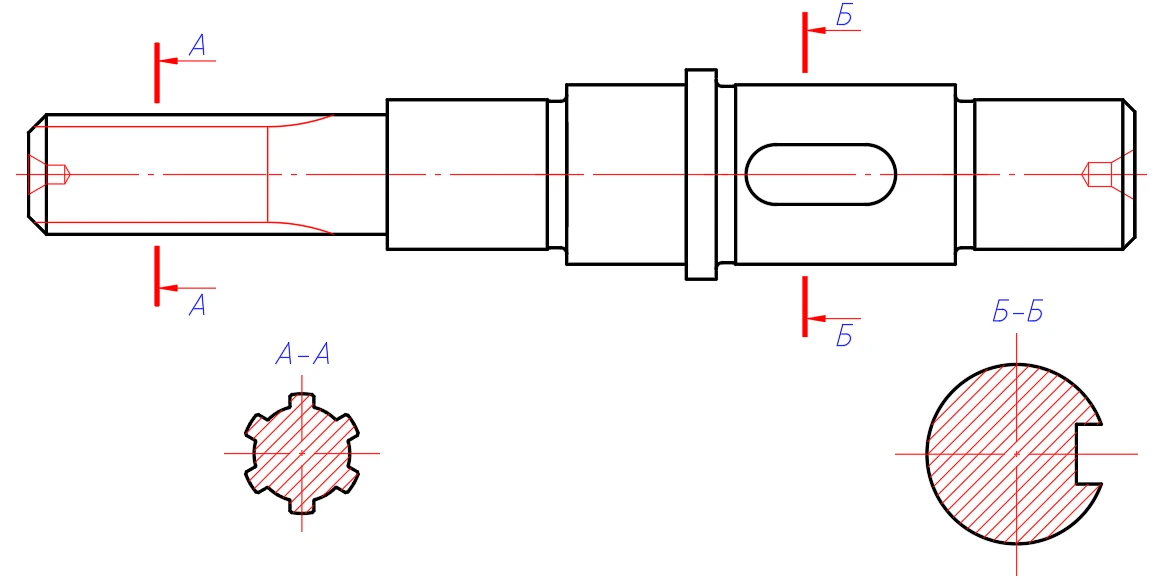

Проектирование валов
- Участки и концы валов.
- Центровые отверстия.
- Подшипники шариковые, роликовые и скольжения.
- Шпоночные пазы и шпонки.
- Кольца пружинные.
- Манжеты.
Инженерные расчеты
- Расчет размерных цепей.
- Расчет геометрических характеристик сечений.
- Расчет балок.
- Проверочный расчет болтов.
- Расчет пружин сжатия и растяжения.

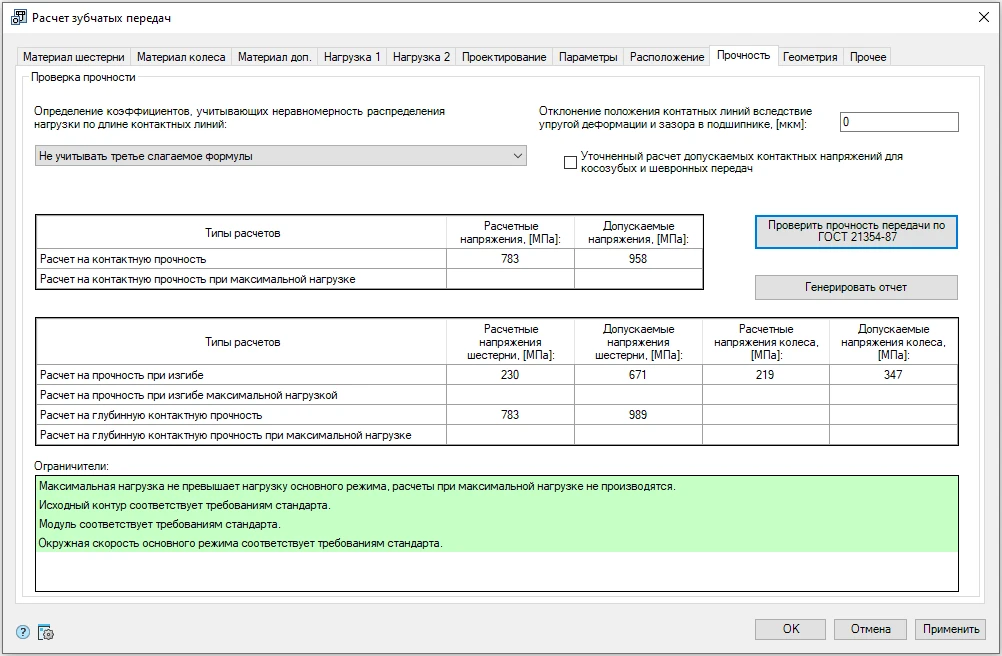

- Расчет цилиндрических зубчатых передач.
- Расчеты обечаек и днищ.
Библиотека стандартных и унифицированных элементов
- Детали и сборочные единицы, врезаемые элементы.

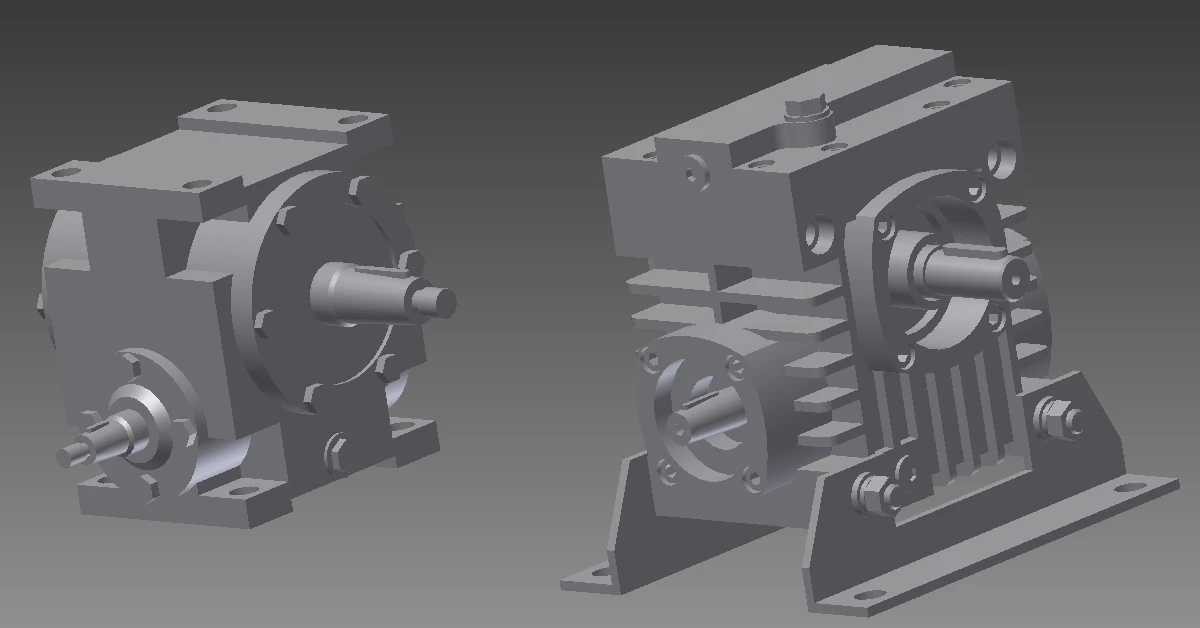

- Детали крепления, детали валов, арматура трубопроводов, редукторы, электродвигатели и многое другое.
- Виды спереди, справа, слева, сверху и снизу, с разрезами, упрощенные исполнения 2D для AutoCAD и 3D для Inventor.
- Уникальное поведение объектов базы в соответствии с их предназначением.
- Шаблоны форматов и штампов, таблицы.
- Параметризатор MechWizard для разработки пользовательских элементов.
Платформы
Реализована поддержка платформ AutoCAD 2022, AutoCAD 2023, Inventor 2022, Inventor 2023.
Местные разрезы
Команда «Местный разрез» позволяет автоматически получать изображения элементов базы типа шпоночных пазов и центровых отверстий на валах. На деталях передач и фланцах этой командой можно делать полуразрезы. На днищах и обечайках с местными разрезами можно показывать их толщину.
При создании местного разреза все элементы базы, которые попали в его рамку, будут показаны в разрезе. При этом, если у элемента базы нет вида в разрезе, будет показан его обычный вид.
При изменении геометрии, попадающей в местный разрез, он перестраивается по кнопке рамки «Обновить вид» или по команде mcregenobj.
Доработка функционала таблиц отверстий
В инструменте таблицы отверстий добавлена возможность построения левой системы координат отверстий.
Свойства крепежа для формирования сложных условных обозначений
Для старых стандартов добавлены следующие свойства (в соответствии с требованиями к обозначению крепежа ГОСТ 1759.0):
- направление резьбы;
- поле допуска резьбы;
- материал;
- класс/группа прочности;
- разновидность/марка стали;
- покрытие;
- толщина покрытия.
Для новых стандартов добавлены следующие свойства (в соответствии с требованиями к обозначению крепежа ГОСТ Р ИСО 8991−2011):
- материал;
- класс прочности;
- покрытие;
- элемент покрытия;
- толщина покрытия;
- чистовая обработка покрытия;
- метод покрытия;
- смазка покрытия;
- продолжительность испытаний.
Профили с марками сталей
В базу элементов добавлены профили, у которых можно выбирать марку стали, а также задавать обозначение детали, наименование, предельные отклонения или квалитет длины. Все эти параметры автоматически попадают в соответствующие поля спецификации. У таких профилей сохраняется весь функционал построения геометрии (виды сверху, снизу, справа, слева, спереди и сзади, 3D-исполнения).
Групповые спецификации тип А и тип Б в платформе Autodesk Inventor
Разработан функционал групповых спецификаций тип А и тип Б на основе параметрических сборок Autodesk Inventor.
Спецификация MechaniCS собирает информацию с выносок позиций спецификации платформы Autodesk Inventor, обрабатывает собранную информацию при помощи Редактора спецификаций и формирует листы со спецификацией в чертеже Inventor.
Для удобства пользователей в папку «Samples» добавлены примеры спецификаций электродвигателя асинхронного и пускателя ПК из ГОСТ 2.113−75. На этих примерах можно видеть, как устроена работа групповых спецификаций, откуда и какие свойства в них собираются и куда передаются.
Другие изменения
- Маскировка в маркерах.
- Новые материалы в базе.
- Файл замены единственного числа на множественное для группировки в спецификации.
- Дополнительные разделы в электромонтажной спецификации.
- Шаблоны спецификации со штампом заказчика и увеличенным шрифтом.
Операционная система
- Windows 7 (x32 и x64).
- Windows 8 (x32 и x64).
- Windows 10 (x32 и x64).
Для инсталляции программ требуются права администратора.
Программное обеспечение
- AutoCAD 2013−2023.
- Inventor 2013−2023.
СУБД
- Microsoft SQL Server 2005−2014.
- Microsoft SQL Server 2005−2014 Express Edition.
- PostgreSQL 12.
