MechaniCS Оборудование

• Выбор отверстий произвольной конфигурации.
• Выбор схемы расположения.
• Расстояния между отверстиями и отступ от контура.
• Отверстия в пакете деталей.

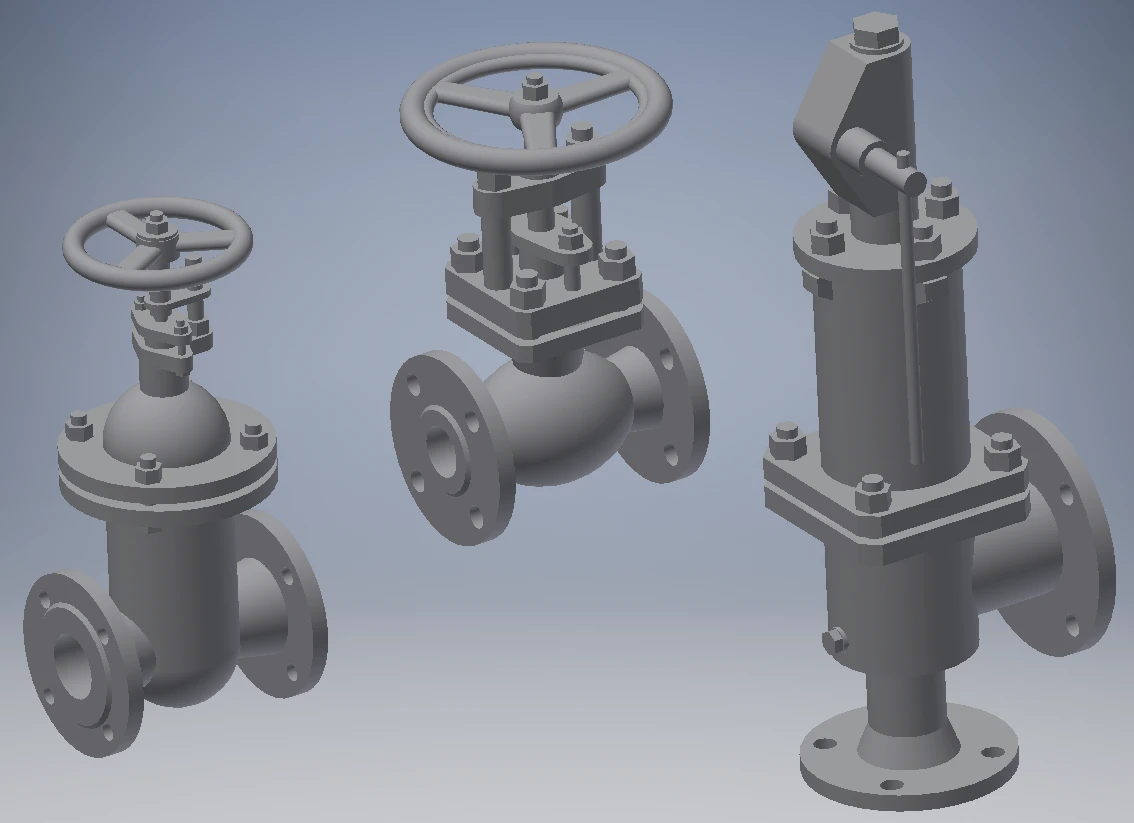

• Краны 11Б27п, 11ч3бк, 11ч18бк, 11ч37п, 11ч38п.
• Клапаны 15Б12бк, 15Б859П, 17с7нж, ТУ 26−07−1429−87, ТУ 26−07−1442−87.
• Задвижки 30ч17бк, 31ч6нж, 31ч906нж.
• Конденсатоотводчики 45кч6бр, 45ч9нж1−4 М, 45ч12нж.

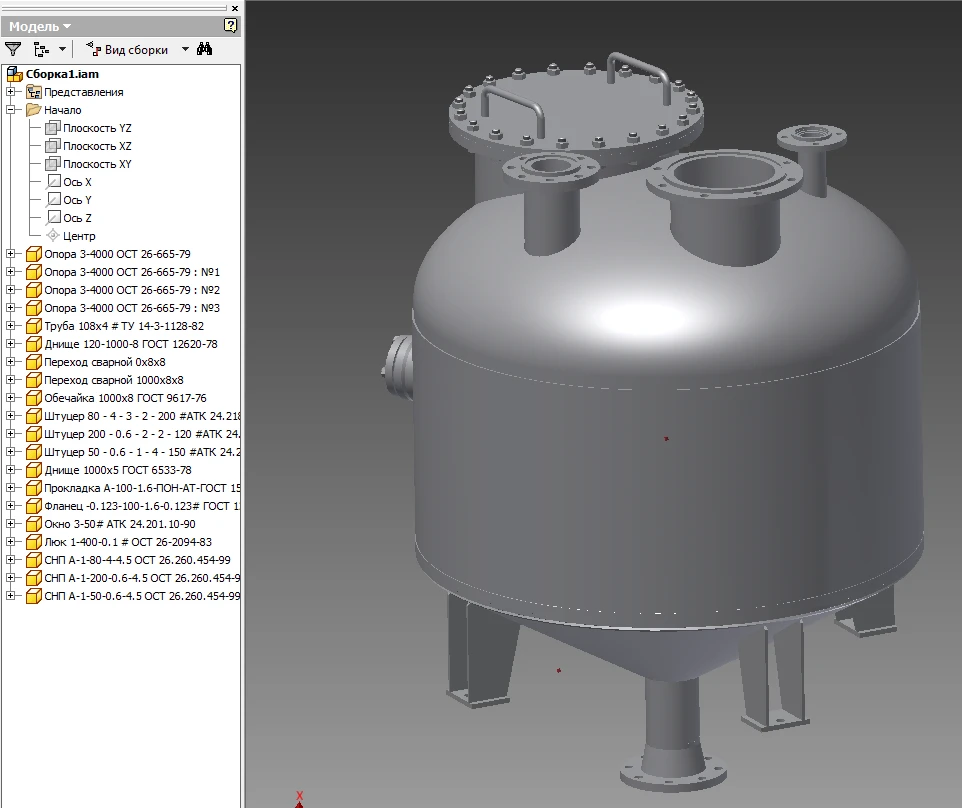

• Обечайки.
• Днища плоские, конические, сферические, эллиптические и торосферические, стандартные и унифицированные.
• Переходы сварные внутренние и наружные; с конуса на обечайку и с обечайки на конус; штампованные внутренние и наружные; автоматическая подрезка соединяемых переходами деталей.
• Опоры, стойки и лапы.
• Штуцеры, люки и смотровые окна.

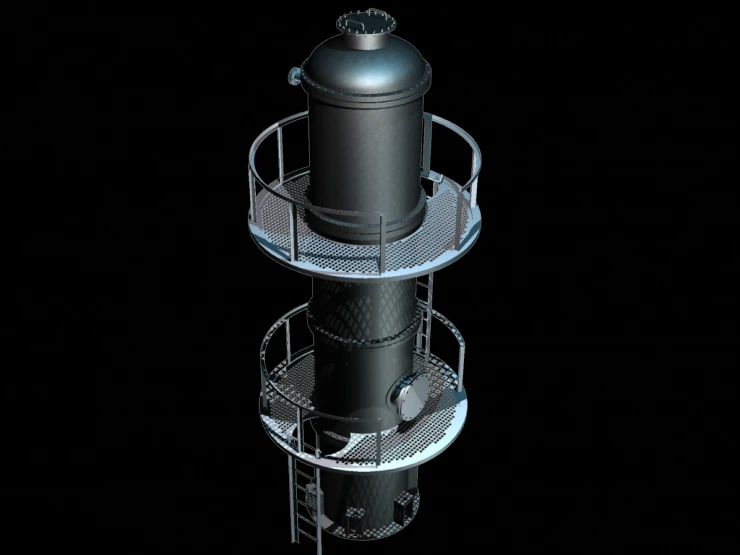

• Змеевики, решетки, подъемно-поворотные устройства и другие элементы емкостей.

• Установка штуцеров на обечайки.
• Установка штуцеров на днища.

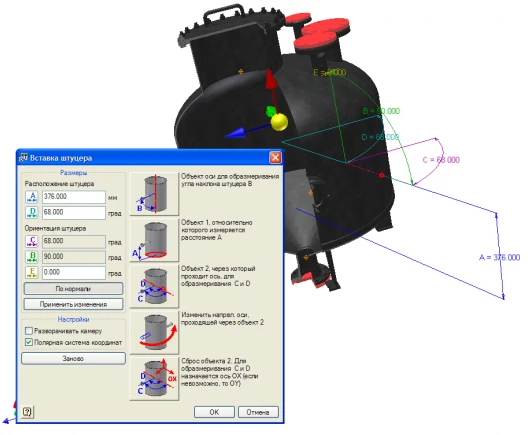

• Установка штуцеров по нормали к поверхности и произвольная ориентация оси штуцеров в пространстве.
• Автоматическое получение и обновление отверстий для врезки в обечайках и днищах.
• Накладки и подкладные кольца.
• Стандартные и пользовательские глубина установки и вылет штуцера.
• Врезка люков, смотровых окон и труб.
• Замена штуцеров.

• Фланцы по ГОСТ 12817–80…12822−80 и ГОСТ 33259–2015.

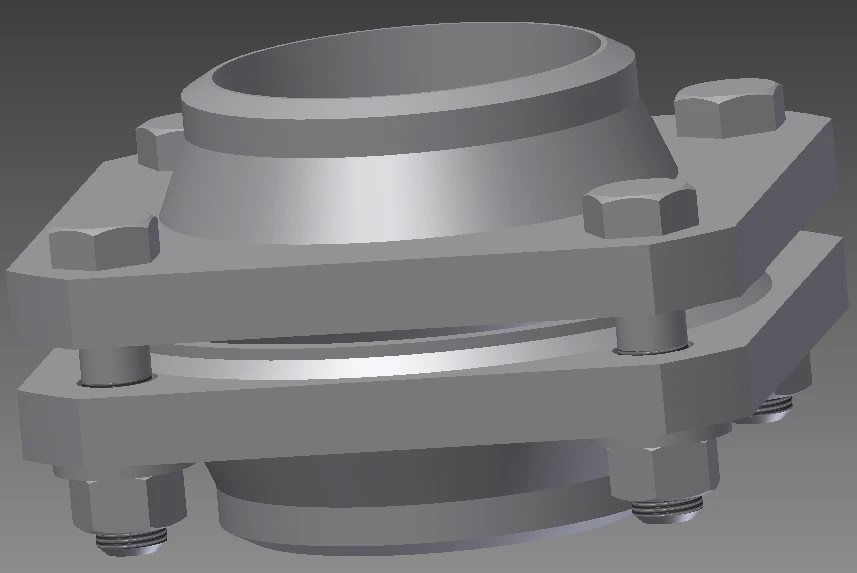

• Фланцы плоские приварные, приварные встык, на приварном кольце, на хомуте, на отбортовке, а также фланцы корпуса арматуры.
• Прокладки фланцевые.
• Все типы уплотнительных поверхностей.
• Автоматическое присоединение фланцев по диаметру и давлению.
• Автоматическое присоединение к трубам.
• Присоединение фланцев нового стандарта к фланцам старых стандартов.
• Присоединение фланцевой арматуры.

• Соединения по внутреннему и по наружному конусу.
• Соединения с врезающимся кольцом.
• Соединения с зажимным и упорным кольцом.
• Соединения с коническим ниппелем.
• Соединения с шаровым ниппелем.
• Соединения с развальцовкой.
• Соединения с цилиндрической резьбой.

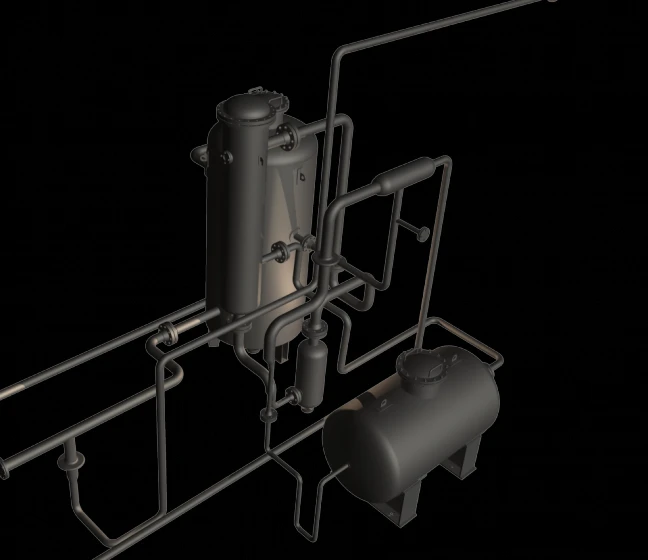

• Сварные трубопроводы.
• Прокладка трассы.
• Выбор арматуры.
• Инструменты для ручной и автоматической сборки трубопроводов.

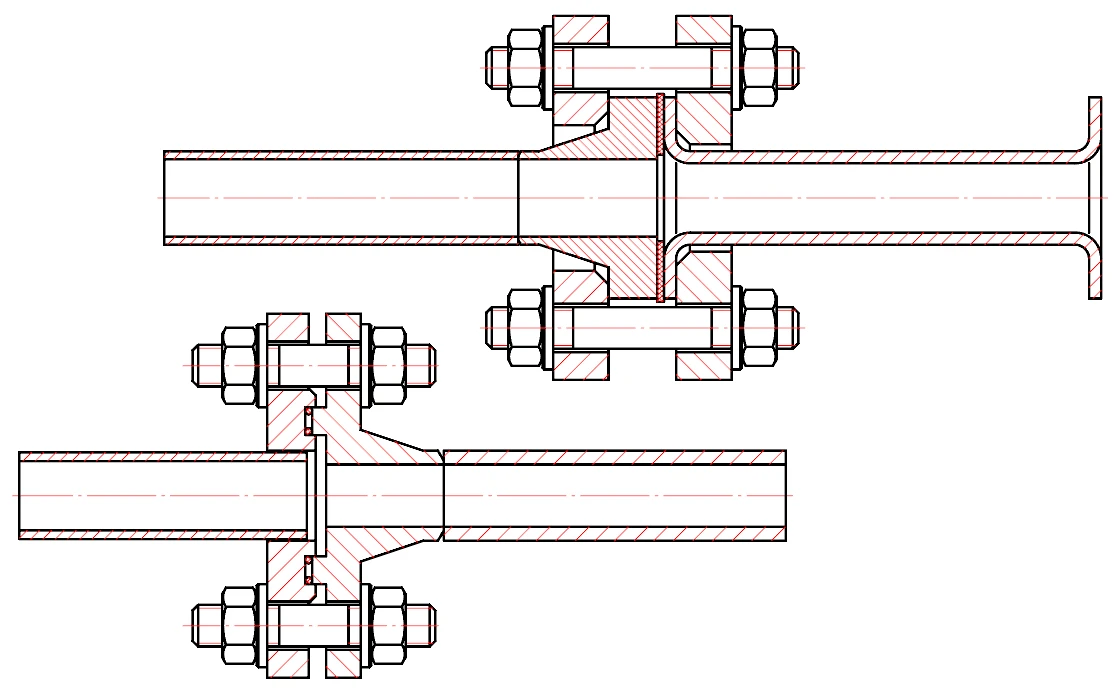

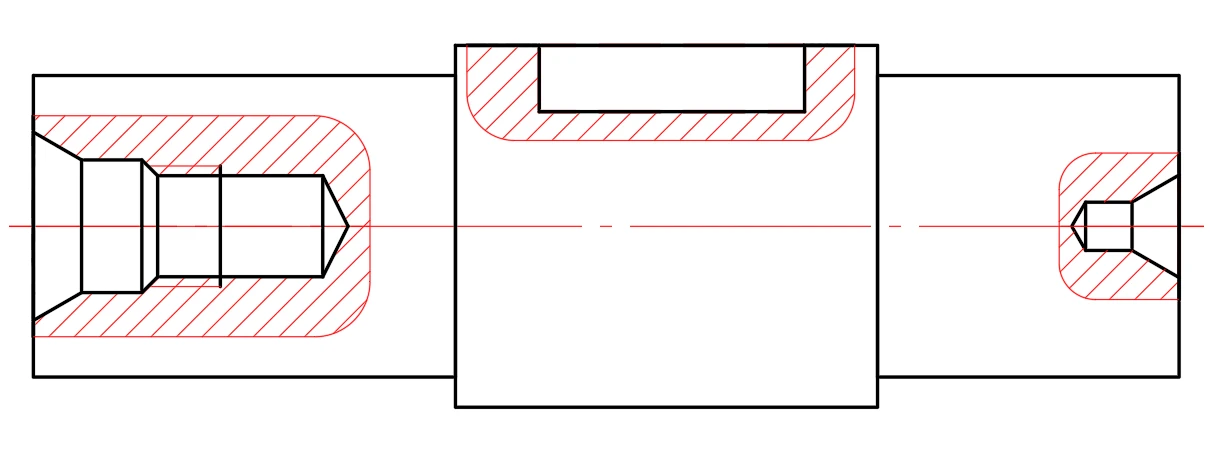

Команда «Местный разрез» позволяет автоматически получать изображения элементов базы типа шпоночных пазов и центровых отверстий на валах. На деталях передач и фланцах этой командой можно делать полуразрезы. На днищах и обечайках с местными разрезами можно показывать их толщину.

При создании местного разреза все элементы базы, которые попали в его рамку, будут показаны в разрезе. При этом, если у элемента базы нет вида в разрезе, будет показан его обычный вид.

При изменении геометрии, попадающей в местный разрез, он перестраивается по кнопке рамки «Обновить вид» или по команде mcregenobj.

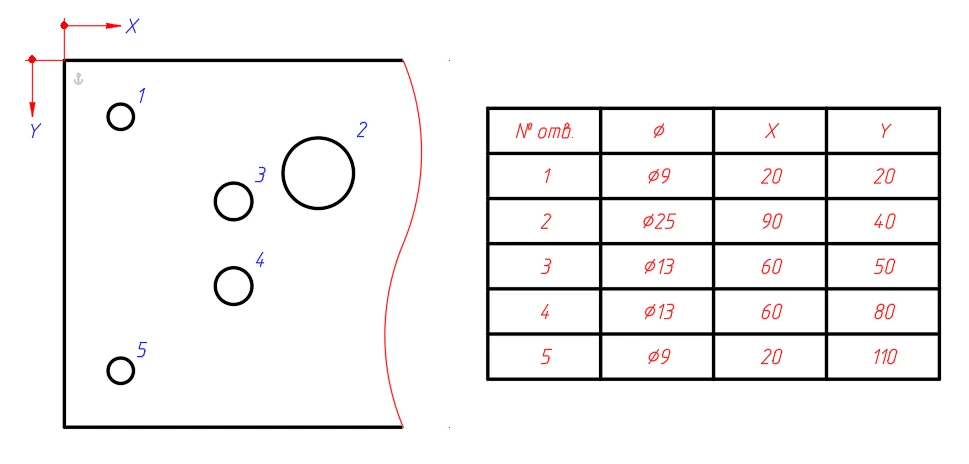

В инструменте таблицы отверстий добавлена возможность построения левой системы координат отверстий.

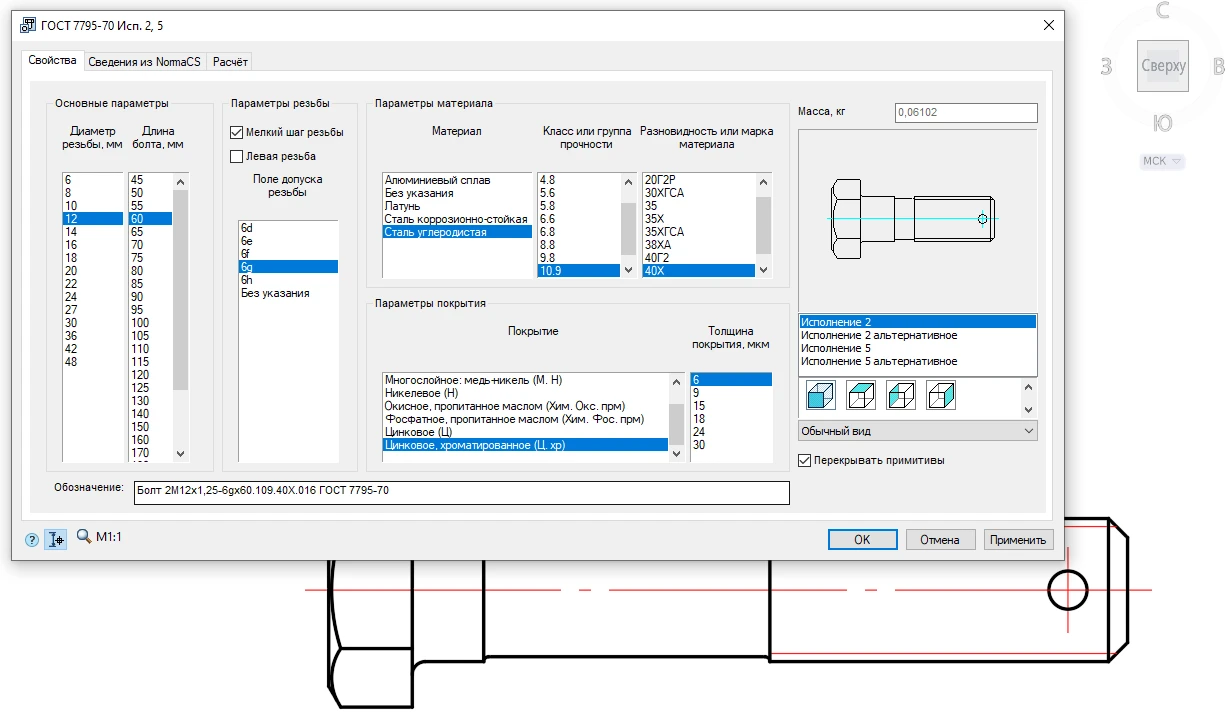

Для старых стандартов добавлены следующие свойства (в соответствии с требованиями к обозначению крепежа ГОСТ 1759.0):

• направление резьбы;
• поле допуска резьбы;
• материал;
• класс/группа прочности;
• разновидность/марка стали;
• покрытие;
• толщина покрытия.

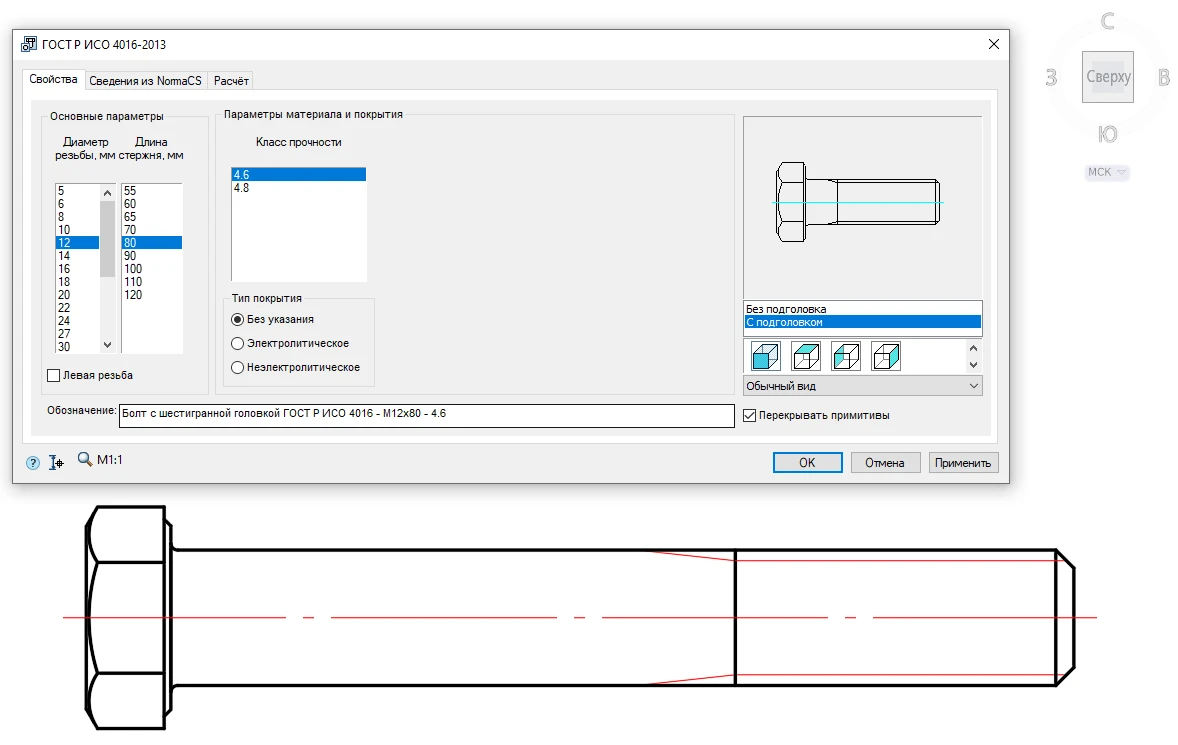

Для новых стандартов добавлены следующие свойства (в соответствии с требованиями к обозначению крепежа ГОСТ Р ИСО 8991−2011):

• материал;
• класс прочности;
• покрытие;
• элемент покрытия;
• толщина покрытия;
• чистовая обработка покрытия;
• метод покрытия;
• смазка покрытия;
• продолжительность испытаний.

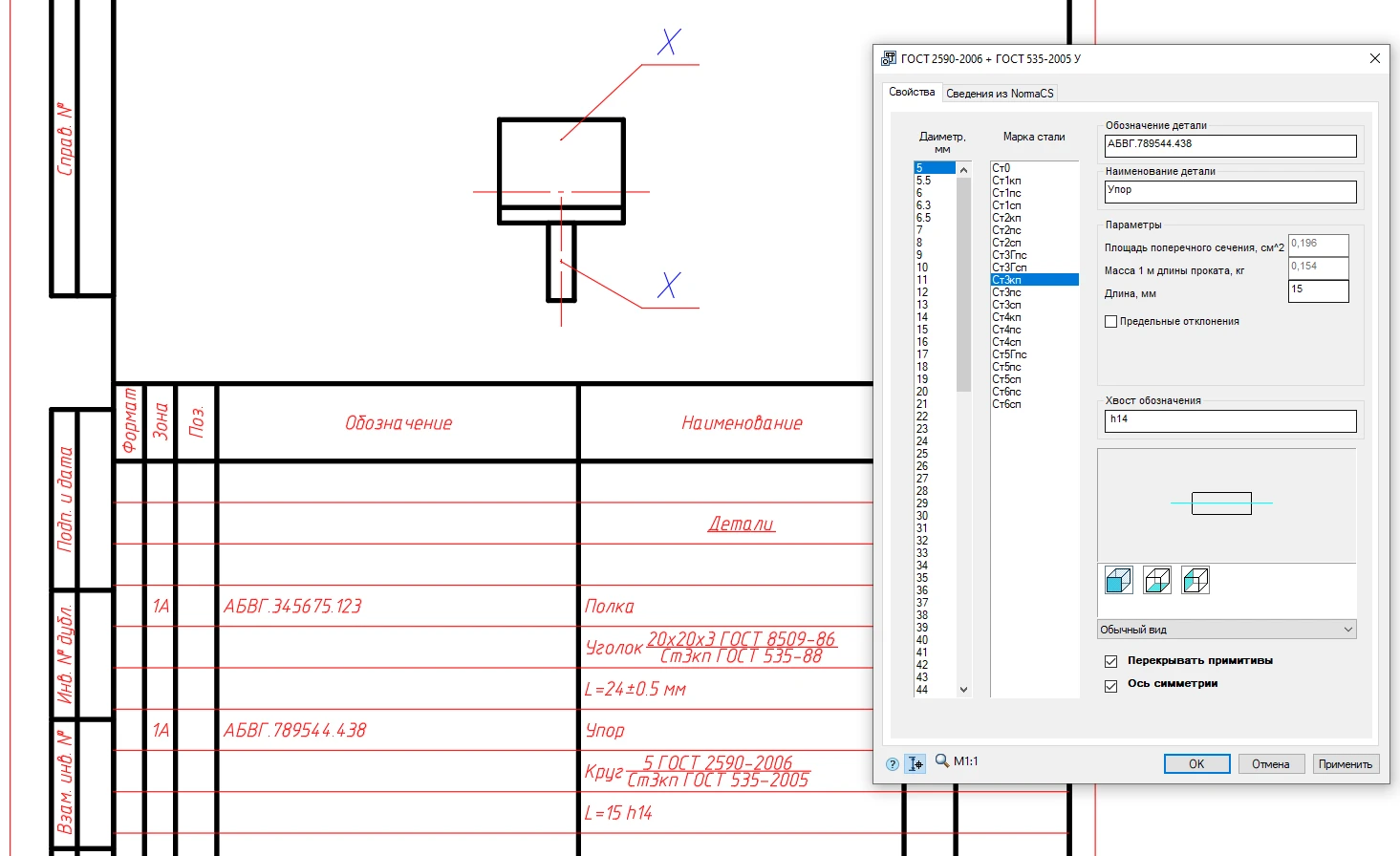

В базу элементов добавлены профили, у которых можно выбирать марку стали, а также задавать обозначение детали, наименование, предельные отклонения или квалитет длины. Все эти параметры автоматически попадают в соответствующие поля спецификации. У таких профилей сохраняется весь функционал построения геометрии (виды сверху, снизу, справа, слева, спереди и сзади, 3D-исполнения).

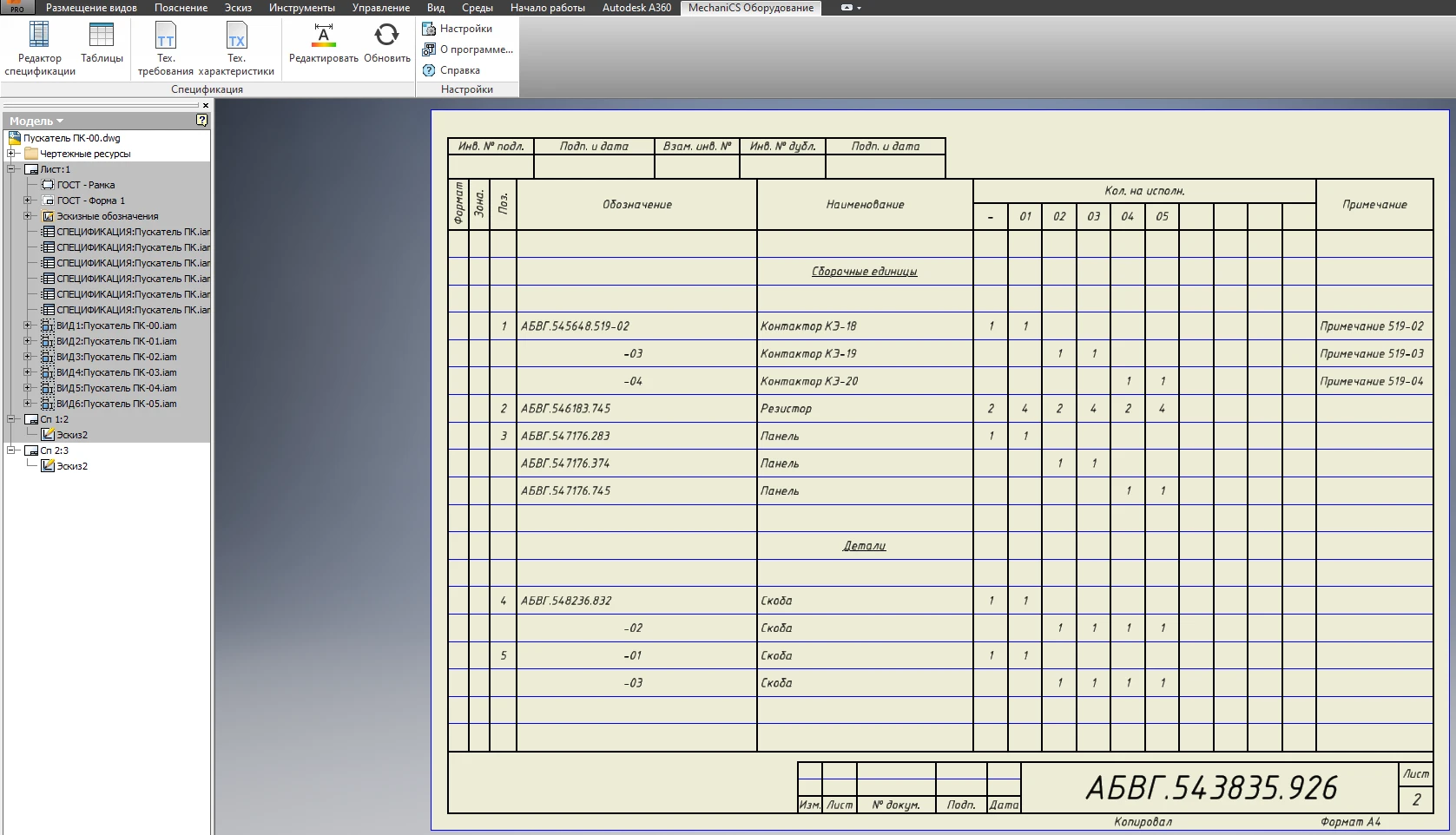

Разработан функционал групповых спецификаций тип А и тип Б на основе параметрических сборок Autodesk Inventor.

Спецификация MechaniCS собирает информацию с выносок позиций спецификации платформы Autodesk Inventor, обрабатывает собранную информацию при помощи Редактора спецификаций и формирует листы со спецификацией в чертеже Inventor.

Для удобства пользователей в папку «Samples» добавлены примеры спецификаций электродвигателя асинхронного и пускателя ПК из ГОСТ 2.113−75. На этих примерах можно видеть, как устроена работа групповых спецификаций, откуда и какие свойства в них собираются и куда передаются.
