О продукте
Технология проектирования промышленных объектов, общественных и гражданских зданий на базе программного комплекса MS включает в себя использование специализированных продуктов MS для разработки 3D-моделей и 2D-документации, программного обеспечения MS Модель и архив с целью объединения всей информации в общую 3D-модель, плагинов для получения моделей из ПО других производителей, а также для применения инструментов для просмотра, анализа модели заказчиком. К таким инструментам относится MS Навигатор. Приложение обеспечивает выполнение проверки и анализа проекта, позволяя открывать файл информационной модели для просмотра либо подключаться к базе данных проектной организации для доступа к актуальной информации.

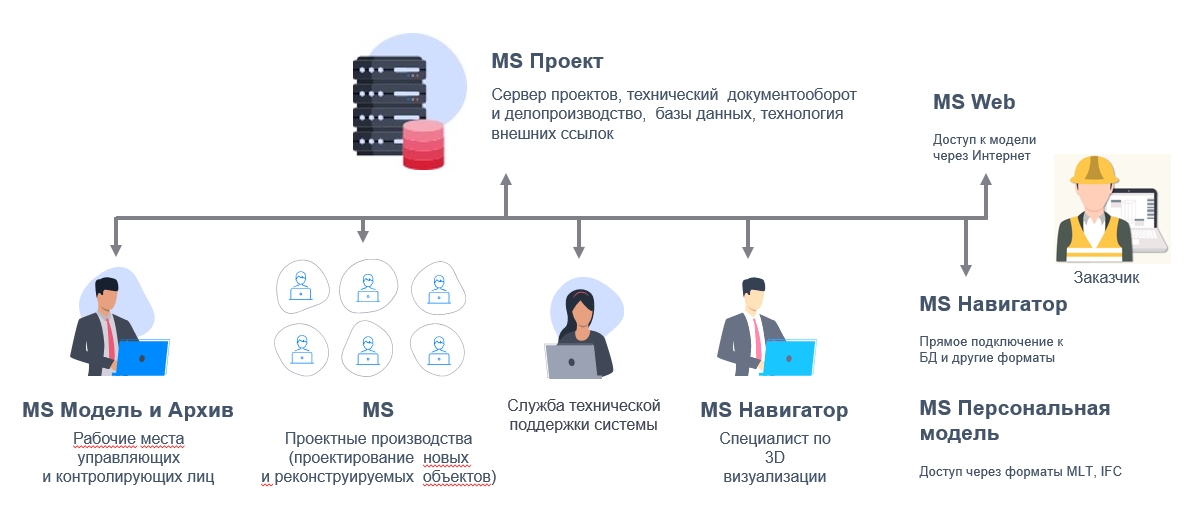

Архитектура комплексного решения организована следующим образом: 3D-проект разрабатывается с применением программного комплекса MS по технологии MS Проект. Совмещенная модель всего проекта собирается для проверки и анализа в MS Модель и архив — эта программа напрямую работает с базой данных проекта, в ней поддерживается доступ к любой информации по проекту.
Для передачи модели на проверку заказчику могут применяться несколько сценариев. В случае использования технологии MS Проект можно напрямую подключаться к базе данных либо выгрузить файл в формате MLT из MS Модель и архив, который полностью или частично содержит 3D-модель и ее структуру. Заказчик с помощью MS Навигатор просматривает предоставленную 3D-модель, выполняет измерения и вносит замечания. Затем эти замечания выгружаются в файл XML и передаются в проектную организацию, чтобы загрузить их в среде MS Модель и архив или MS Навигатор.
В случае использования сторонних приложений MS Навигатор предоставляет возможность открывать «родные» или нейтральные форматы напрямую, просматривать их, вносить аннотации, а затем обмениваться ими, также используя среду MS Навигатор.
MS Навигатор также позволяет получать презентационные материалы в виде реалистичных изображений и видеороликов, а также сохранять сценарии облета модели.
Задачи
Возможности
Сетевой режим

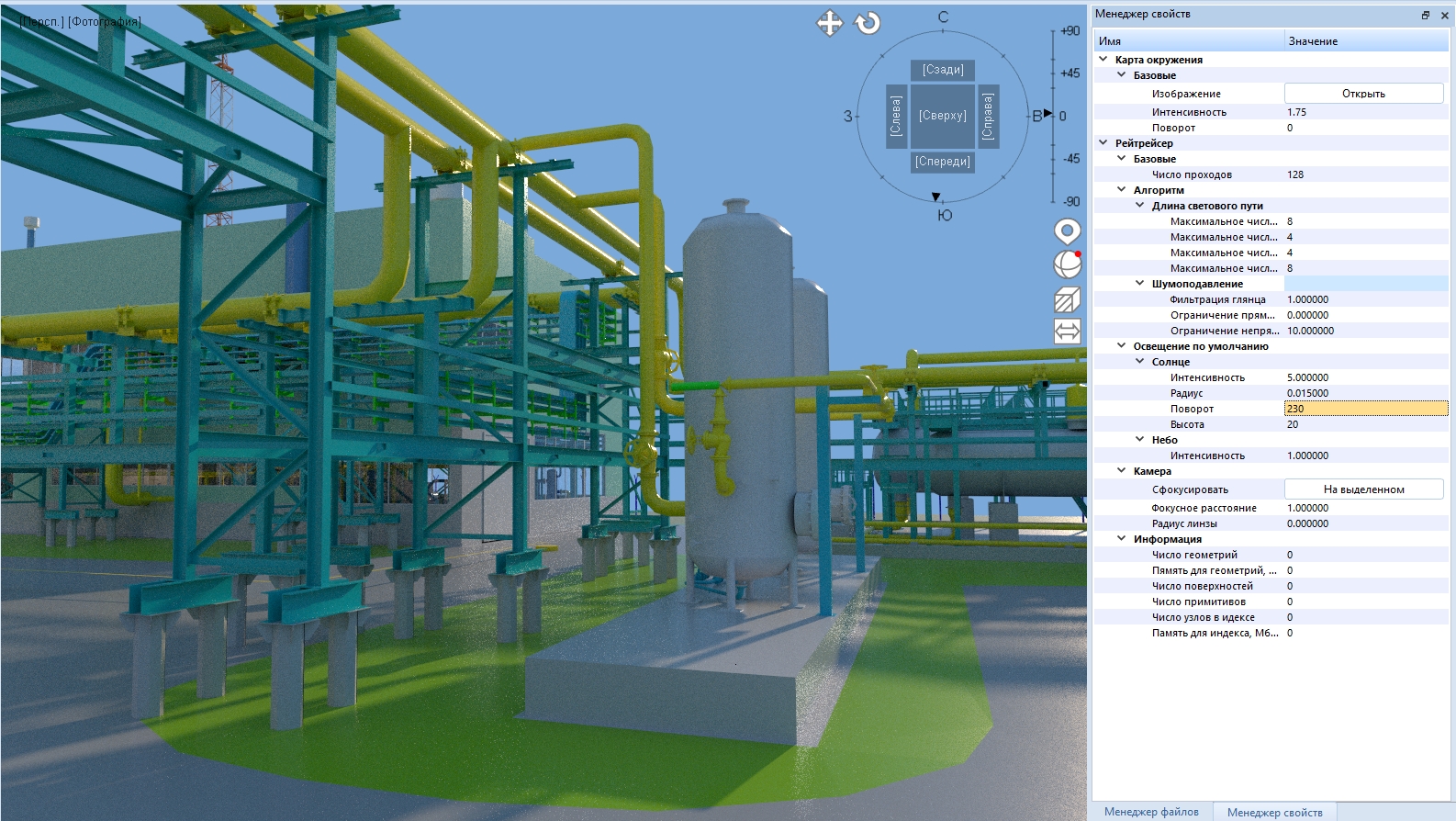

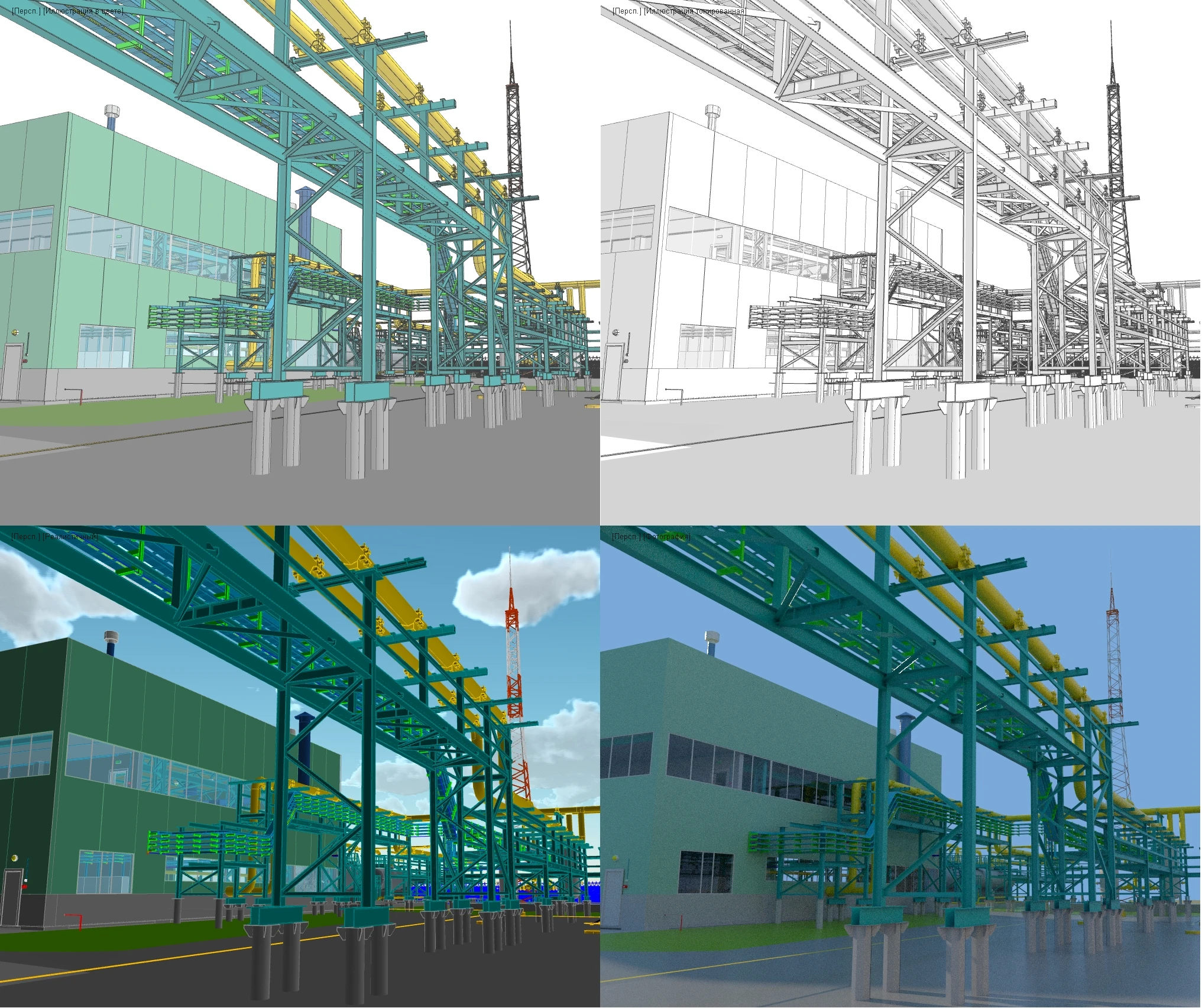

Средства визуализации

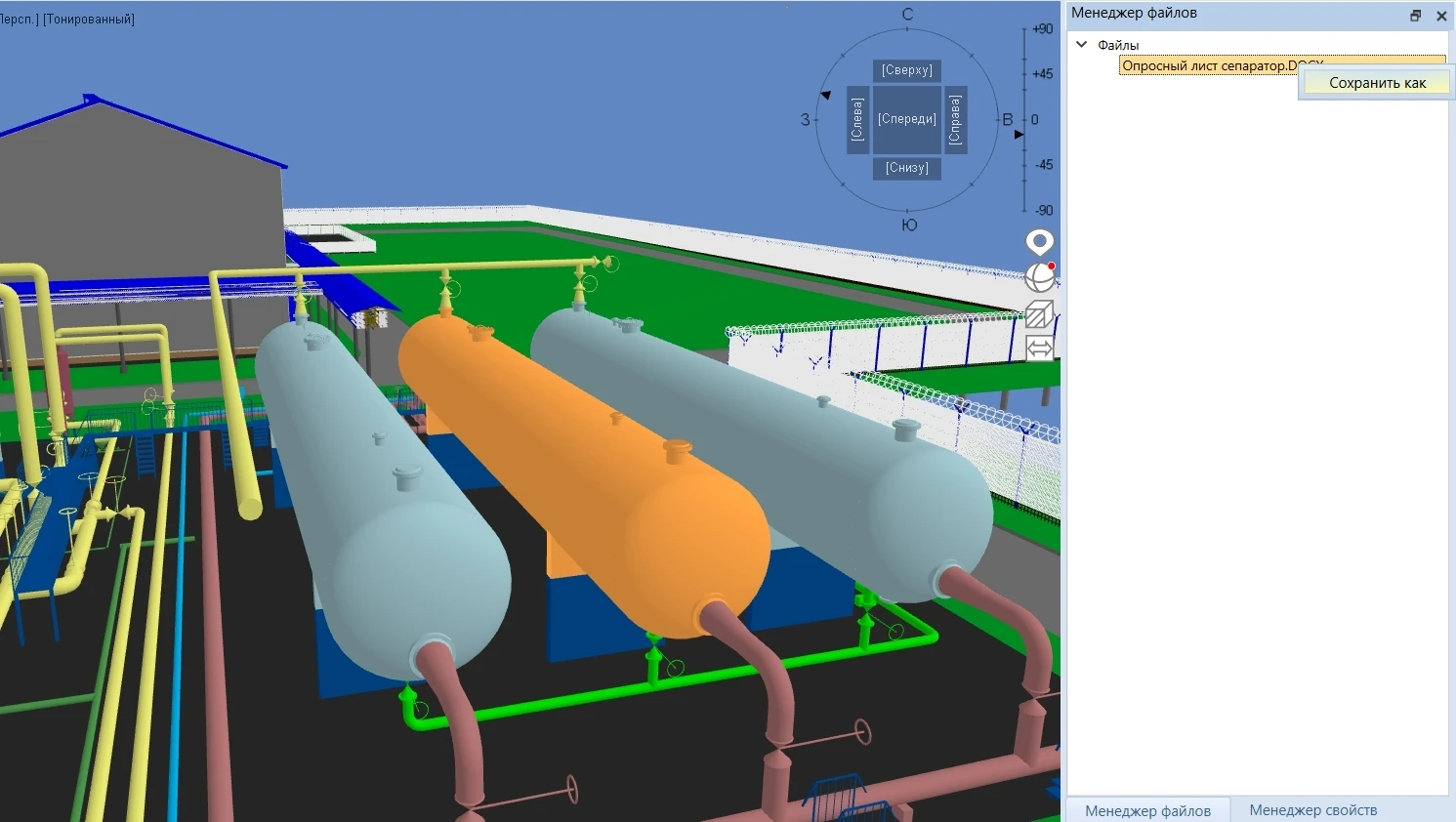

Доступ к файлам, связанным с 3D-объектами
Создание заметок

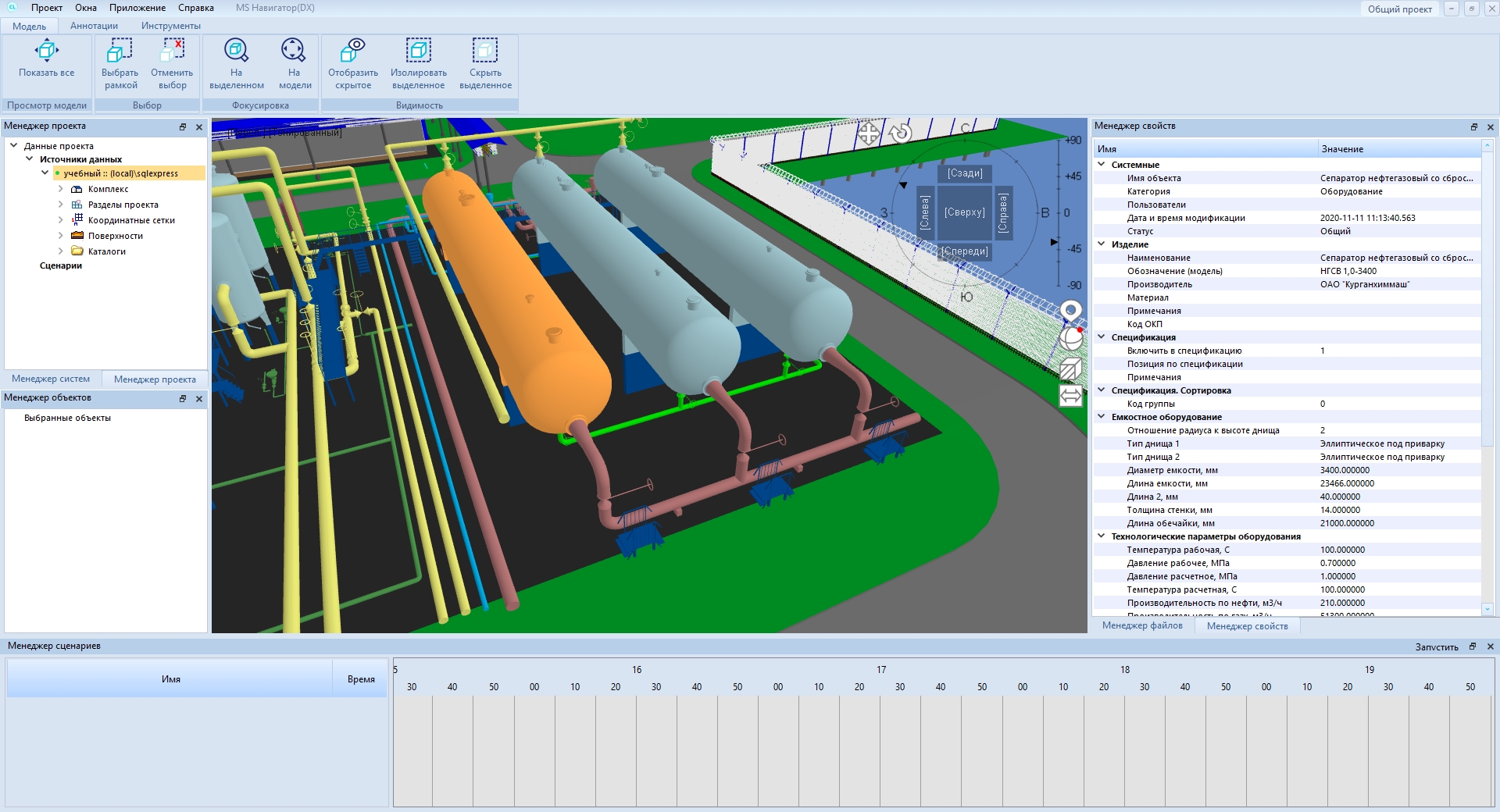

Атрибутивные данные 3D-объектов

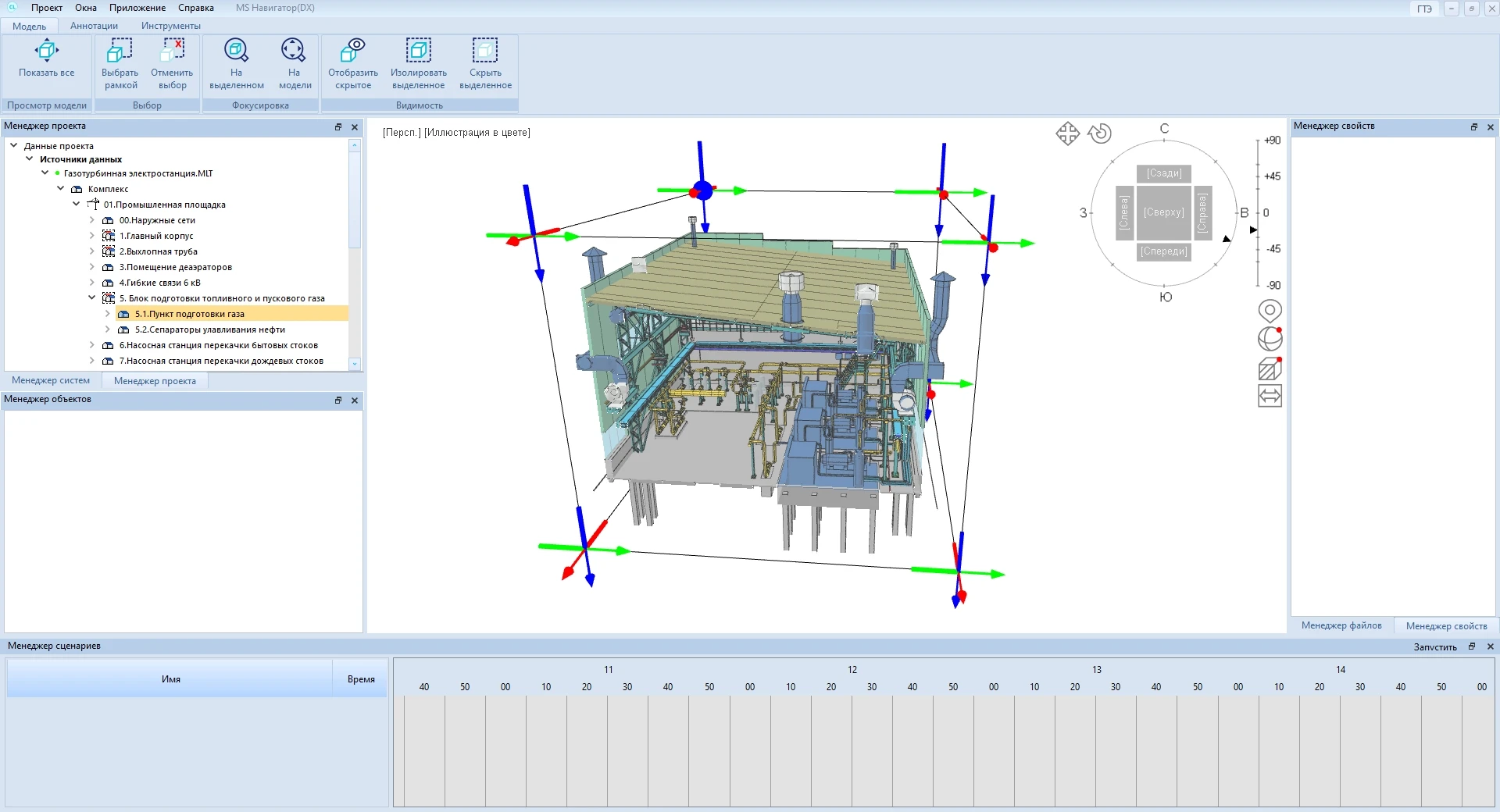

Инструменты отображения 3D-модели
Визуальная проверка проекта

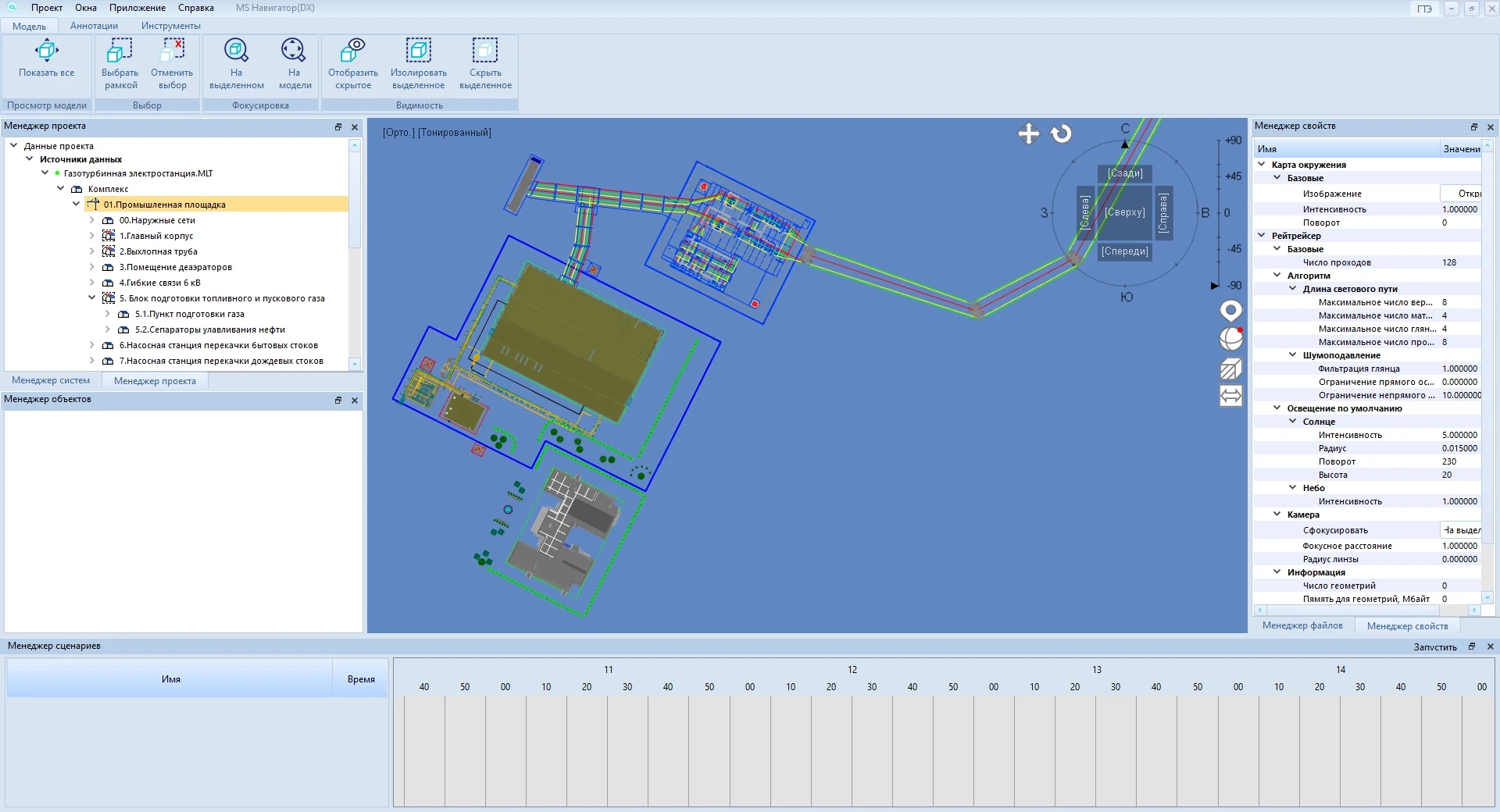

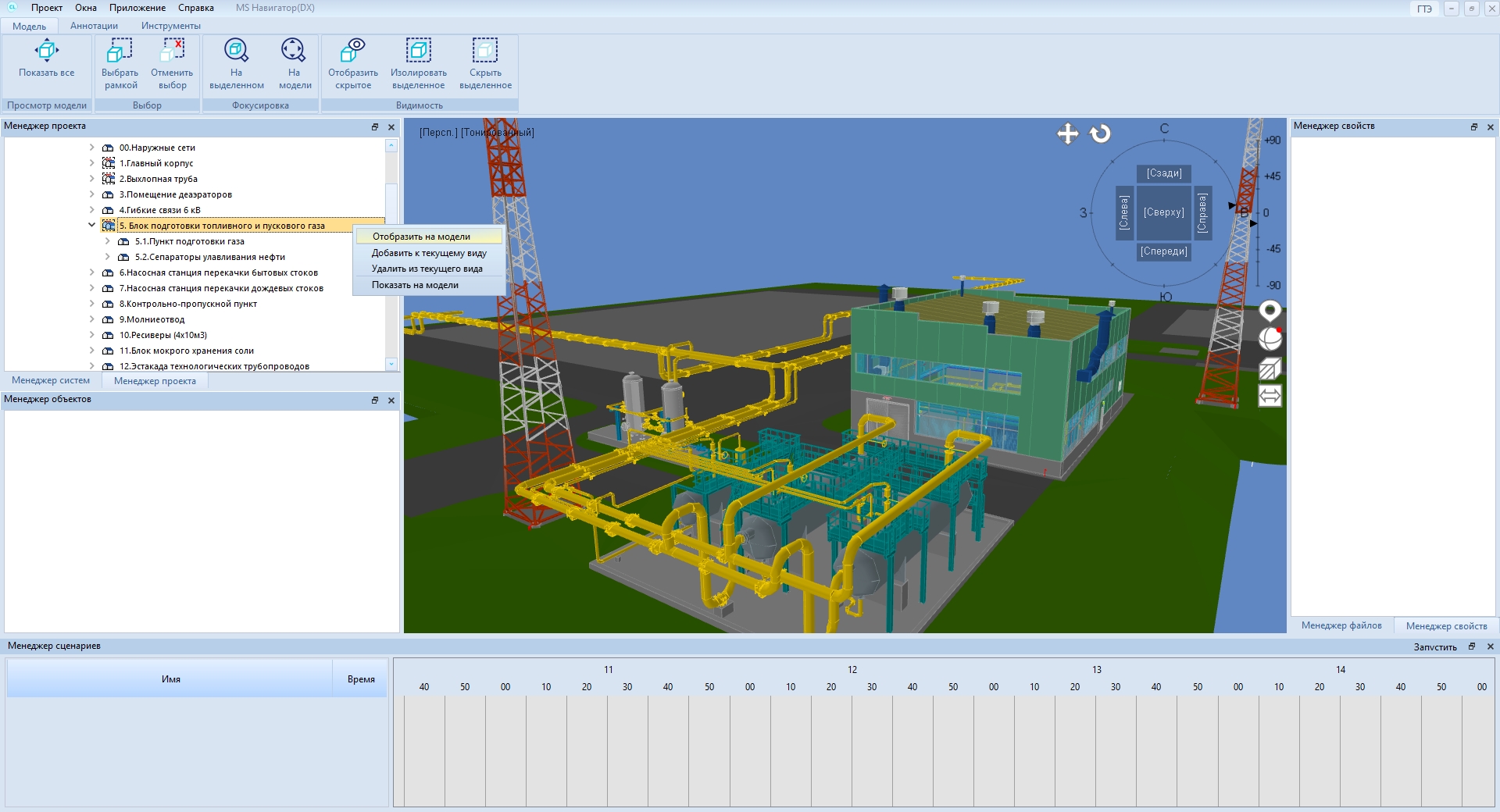

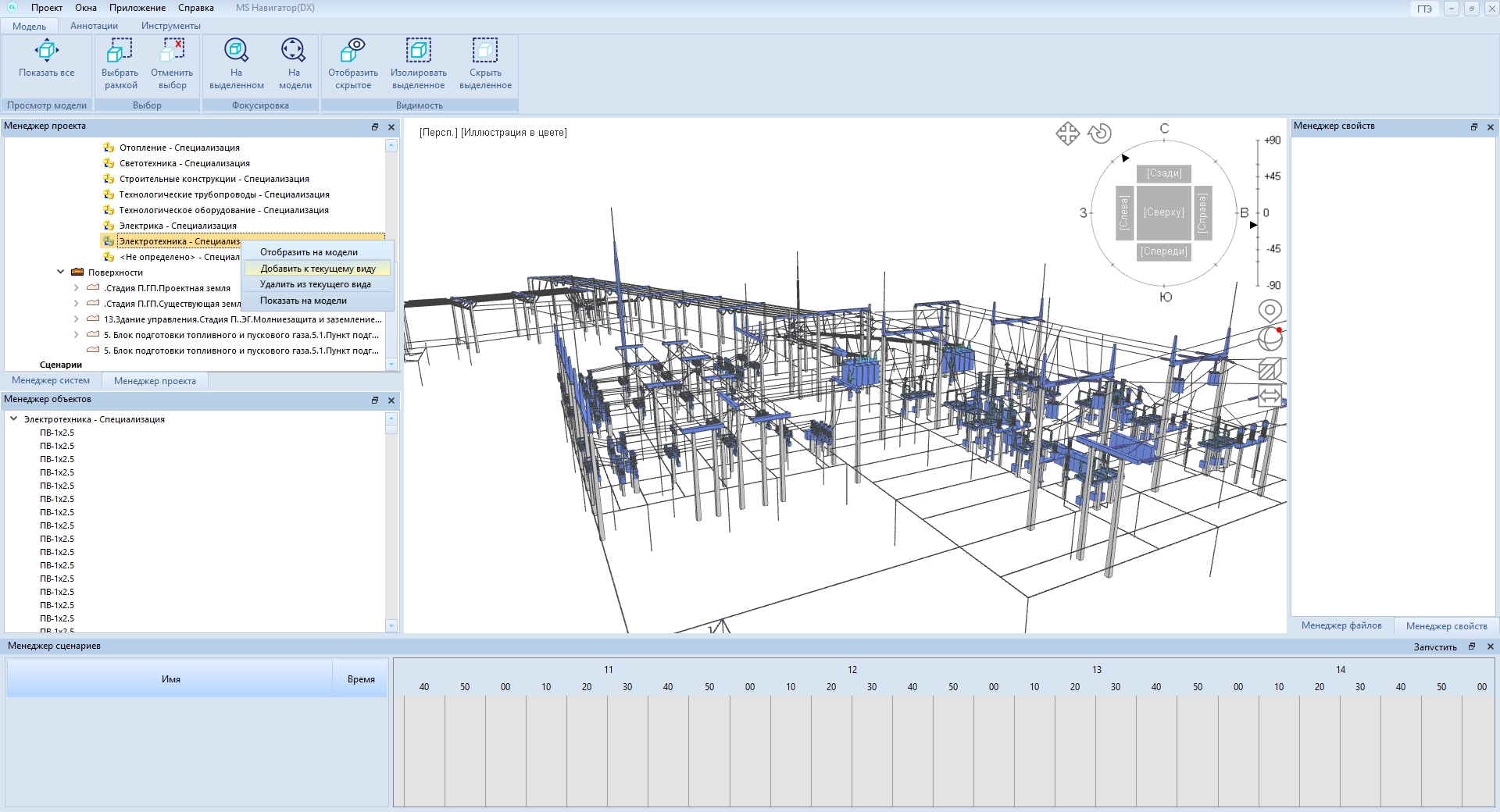

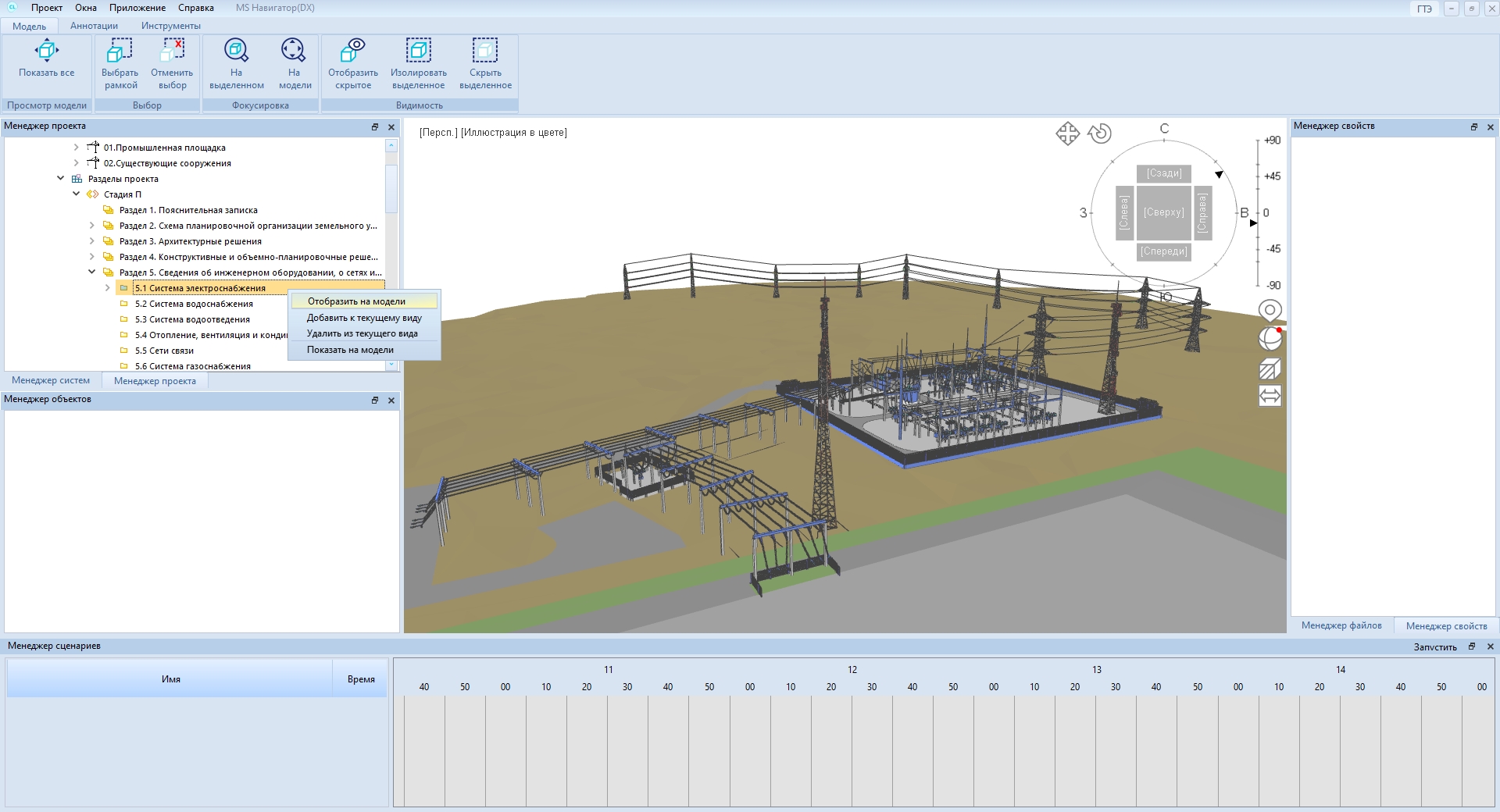

Просмотр 3D-модели по структурам
Конфигурации
Новые возможности

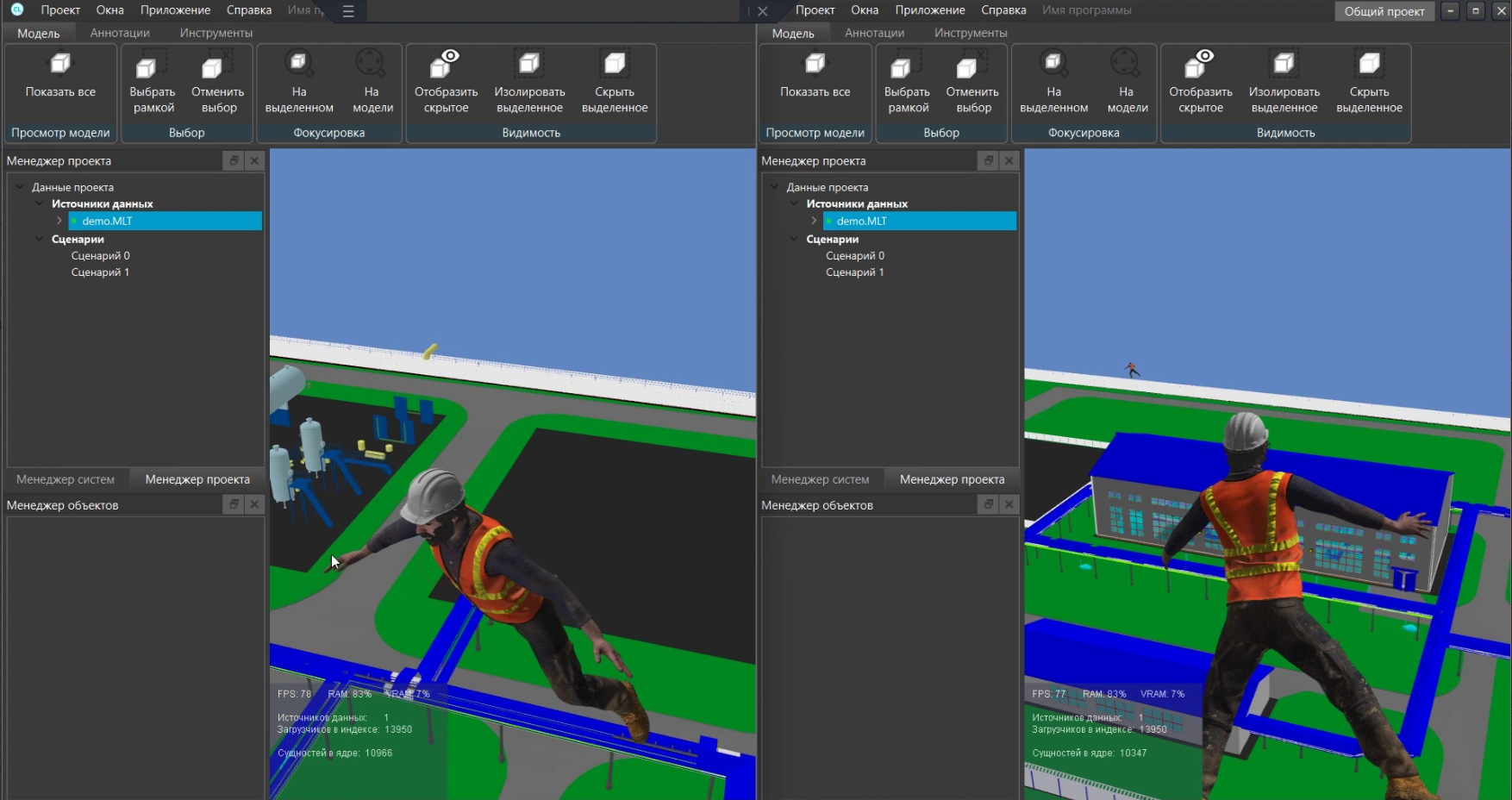

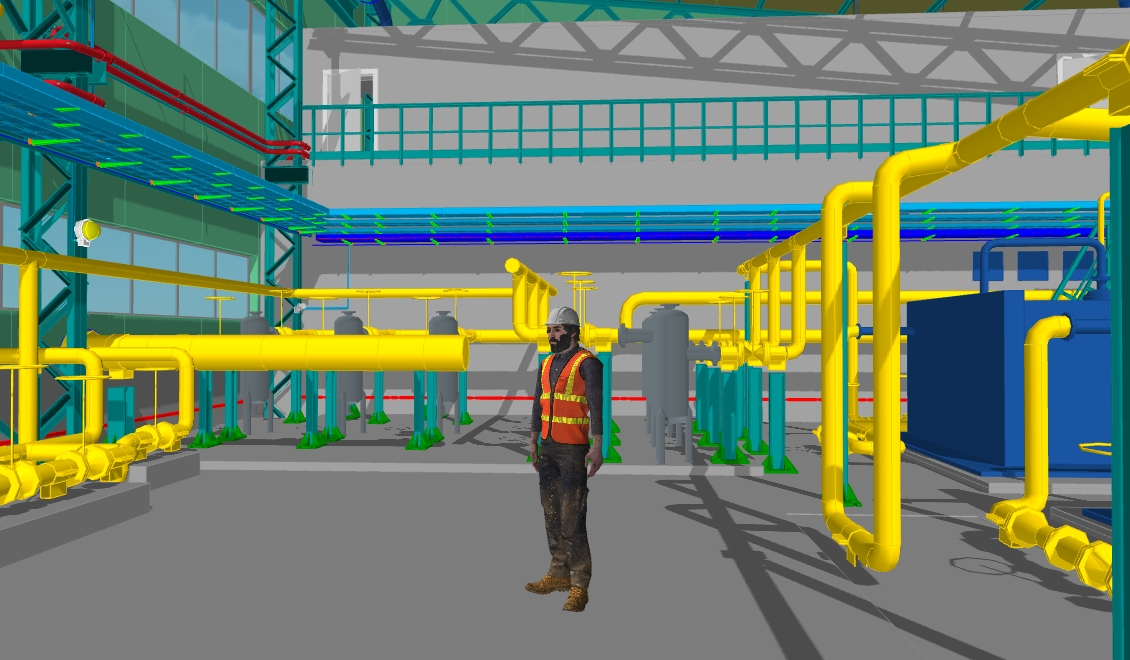

Построение маршрута движения персонажа
Добавлена возможность построения маршрута движения персонажа между указанными пользователем точками и его перемещение по найденному маршруту
Добавлена возможность построения сечений модели по заданным плоскостям
Добавлен инструмент поиск коллизий по правилам «Пересечение» и «Минимальное расстояние»
Добавлена проверка на пересечения при выполнении сценария
Программа фиксирует пересечения, которые происходят между элементами модели при выполнении сценария
Добавлено новое событие – перемещение объекта

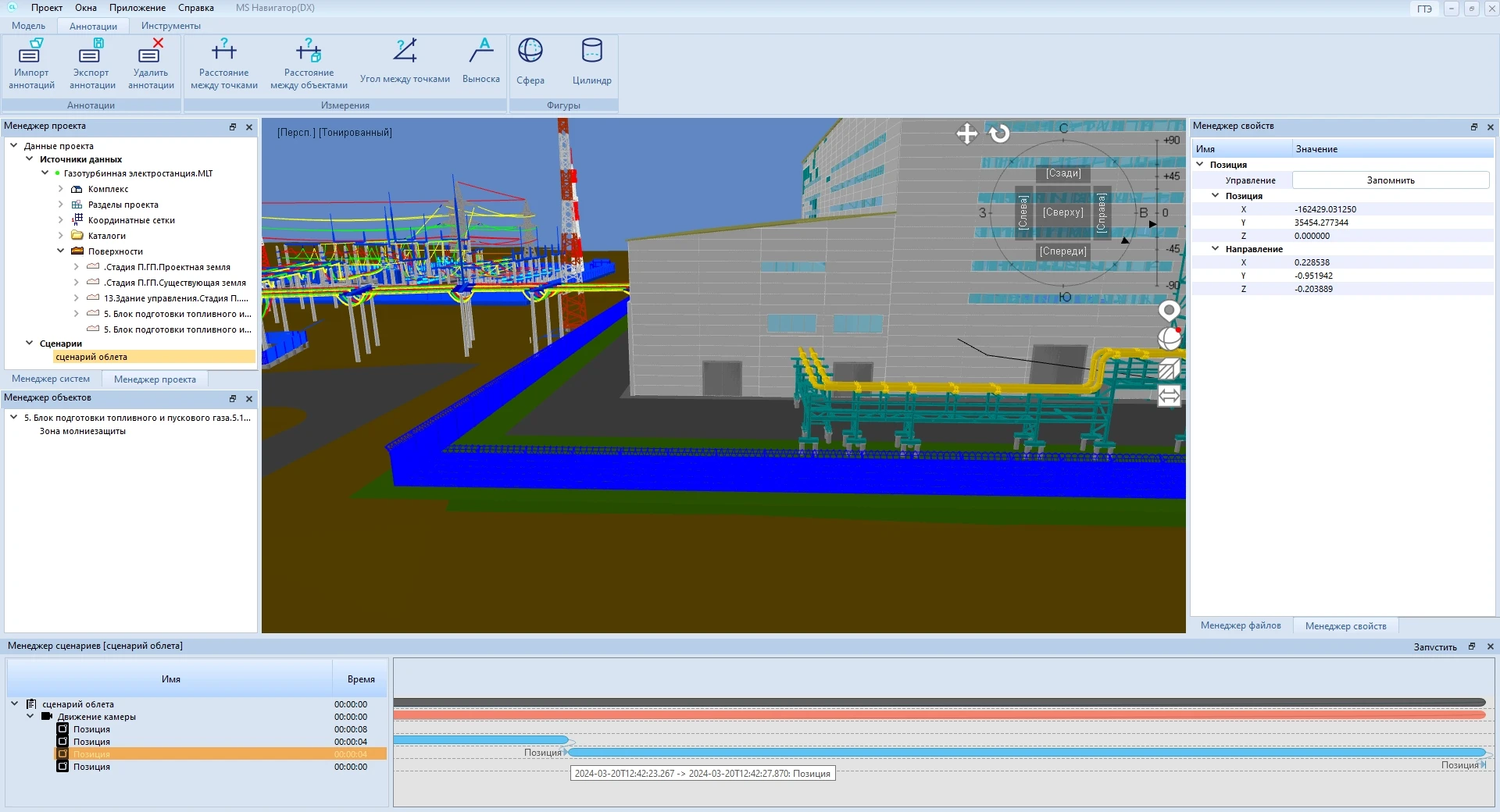

В менеджере сценариев добавлена возможность интерактивного просмотра сценария
Воспроизведение сценария путем перемещения ползунка мышью по временной шкале

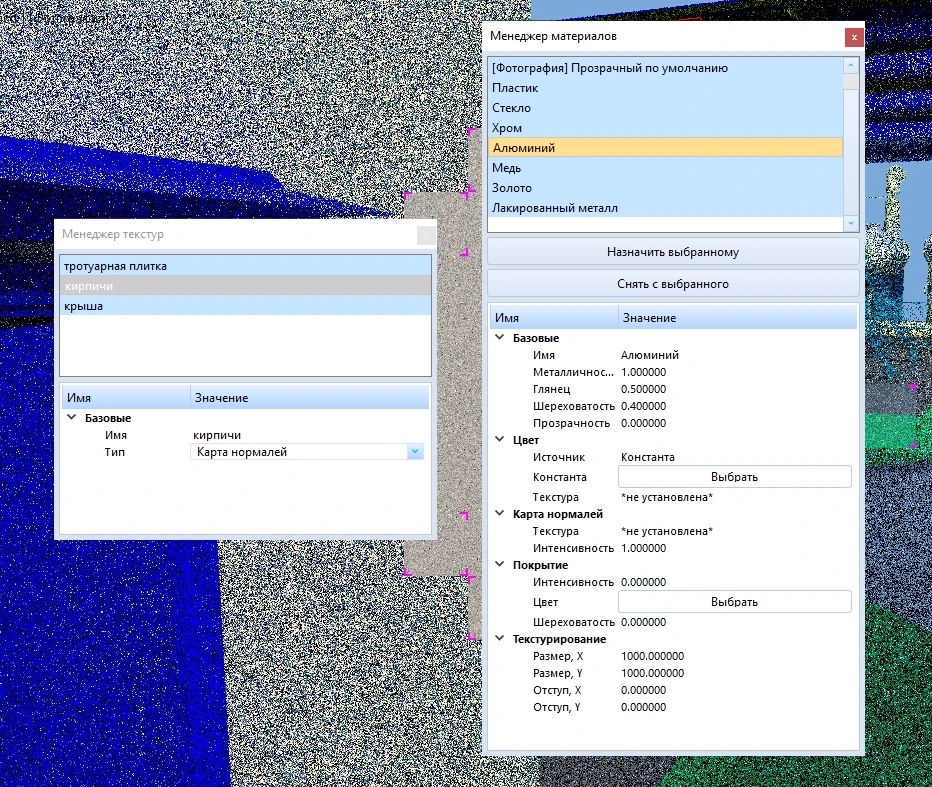

Добавлена поддержка PBR-текстур: Металличность, Глянец/ Шероховатость.
Увеличена скорость рендера изображения в визуальном стиле «Фотография»
Добавлена возможность редактирования объектов-аннотаций в окне Менеджера аннотаций
-

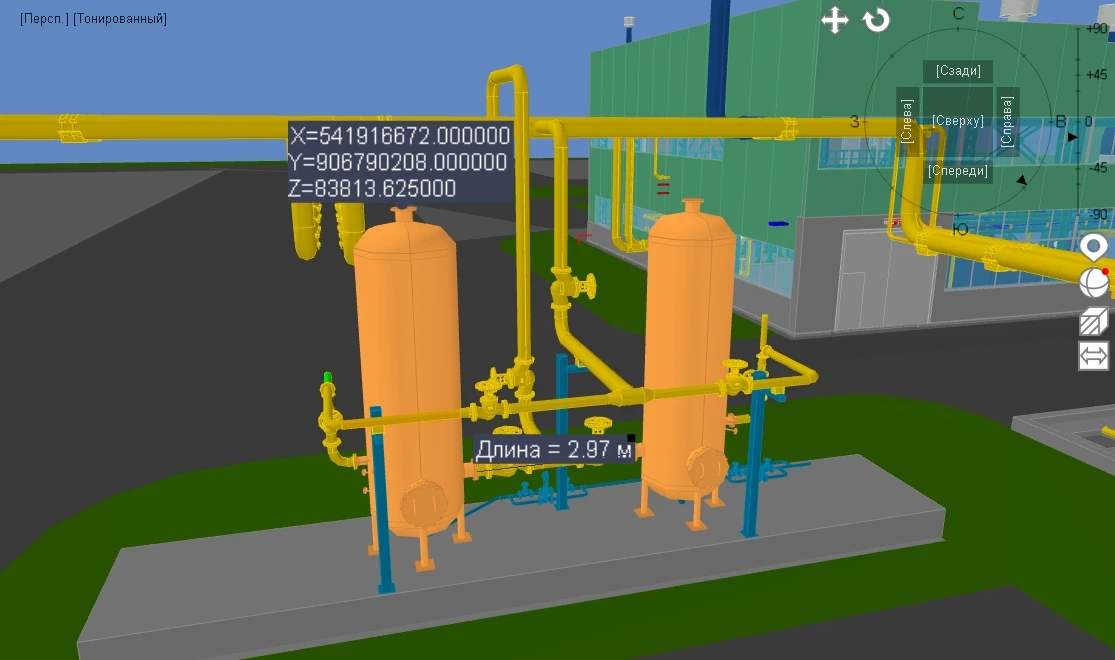

Для заметок расстояние можно изменять единицы измерения и количество знаков после запятой
-
Для выноски доступны настройки видимости и вложения
-
Размеры измерительных фигур можно редактировать
Добавлено окно «Менеджер аннотаций»
В окне отображаются все созданные объекты-аннотации, окно позволяет перейти к любому объекту аннотации, просмотреть 2д Наброски и выполнить их структурирование.
Добавлена возможность создавать 2D Наброски
Возможно сформировать плоское изображение средствами ряда примитивов (прямоугольник, стрелки, текст и прочие)
Сохранение аннотаций в проекте
Сохранение проекта в виде одного архива
Добавлена возможность сохранения проекта со всеми связанными файлами в виде одного архива, для дальнейшего хранения проекта или его переноса на другое рабочее место в исходном виде
Системные требования
Процессор
- Минимальные требования: процессор с тактовой частотой 2 ГГц
- Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
- Минимальные требования: 24 Гб
- Рекомендуемые требования: 64 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD
Разрешение экрана
- Минимальные требования: 1024х768 px
- Рекомендуемые требования: 1280х1024 px
Дополнительное оборудование
- Мышь или другие устройства указания
Операционная система
- Microsoft® Windows® 11
- Microsoft® Windows® 10 (64-бит)
- Microsoft Windows 8 (64-бит)
- Отечественные операционные системы на базе ядра Linux
Операционная система
- Windows 7 (32-bit, 64-bit);
- Windows 8 (32-bit, 64-bit);
- Windows 10 (32-bit, 64-bit).
