Model Studio CS Электротехнические схемы

Model Studio CS Электротехнические схемы — это простой в использовании программный комплекс, предназначенный для создания и корректировки полного перечня электротехнической документации, включая схемы принципиальные, схемы подключения кабелей, схем кабельных связей, однолинейных схем, схем ИТС и пр.

Model Studio CS Электротехнические схемы значительно расширяет возможности платформ nanoCAD и AutoCAD, делая работу инженера более комфортной и эффективной. При использовании уже занесённых в базу условно-графических обозначений программный комплекс позволяет разрабатывать электротехнические схемы любой сложности и специализации. Посредствам встроенного спецификатора реализована возможность создать выгрузку данных любого содержания и сложности. При помощи встроенного функционала отрисовка схемы требует меньше трудозатрат. По разработанным принципиальным схемам с использованием встроенных шаблонов и УГО реализована возможность сформировать и отредактировать ряды клеммных зажимов и подключения кабелей. Гибкость настройки программного комплекса и инструментарий позволяет выпускать схемы кабельных связей и автоматически настроить выгрузку таблиц к схемам кабельных связей. Функционал и существующая база УГО допускают упрощенную разработку схем ИТС, а также однолинейных схем любой сложности. Созданная документация по команде пользователя может быть опубликована в проекте CADLib Проект для присоединения к базе данных разрабатываемого объекта.

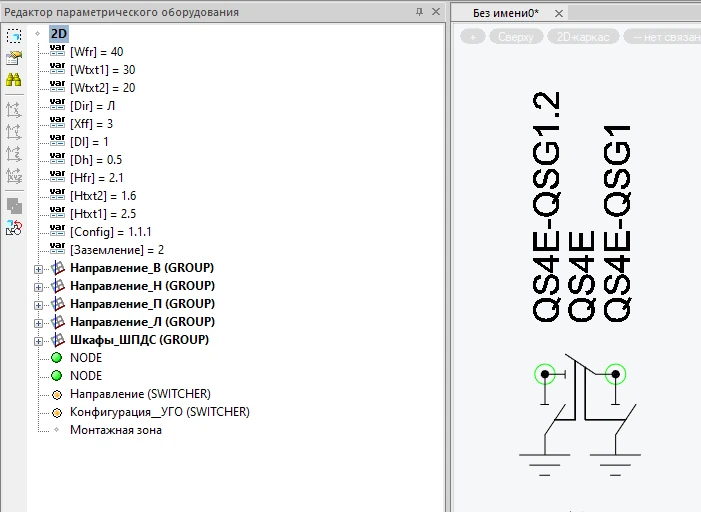

Реализованный функционал позволяет не только использовать уже существующие УГО, но и самостоятельно создавать собственные.

Добавленные УГО могут беспрепятственно применяться в других узлах проекта, а также во всех последующих проектах.

База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере.

Создание схем

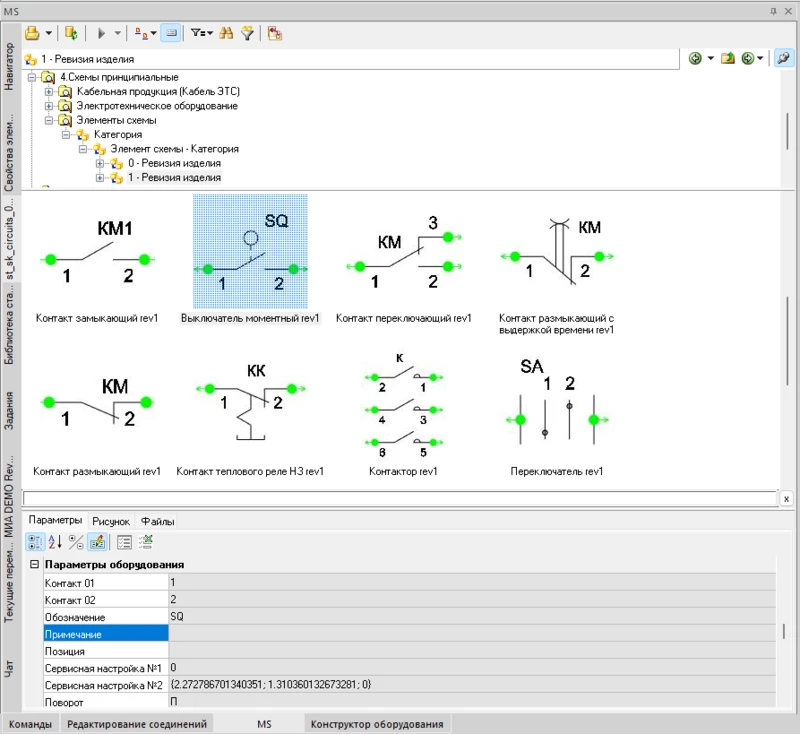

Основой для создания схем в Model Studio CS Электротехнические схемы является база данных элементов УГО. В стандартную поставку программного комплекса уже включены наборы типовых УГО электрических элементов — с перечнем необходимых параметров, доступных для заполнения после размещения на чертеже.

Размещенное на схеме оборудование просто и удобно соединяется электрическими связями (линиями). Программа предлагает следующие способы построения связей:

• автоматическое построение, посредствам указания двух соединяемых узлов с предварительным или последующим занесением марки жилы (в зависимости от настроек пользователя);
• построение линии вручную, посредствам команды «Создать линию» с ручной трассировкой по схеме.

В случае неудачной трассировки, программный комплекс позволяет вручную или автоматически перетрассировать связь.

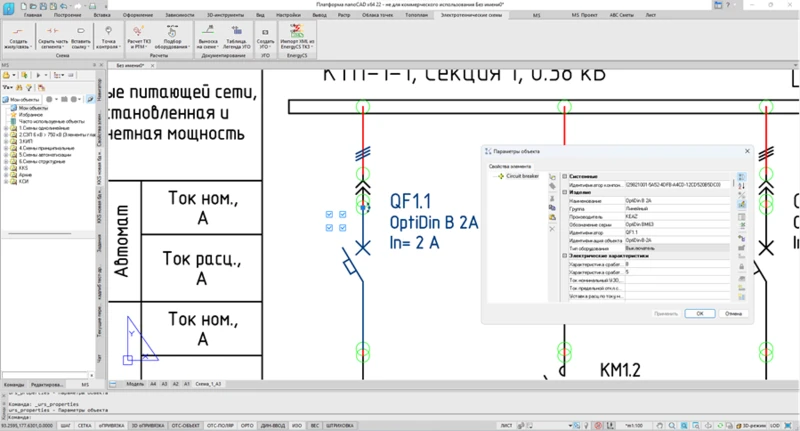

Сам процесс отрисовки электрической связи (линии) мало чем отличается от отрисовки стандартной полилинии в среде nanoCAD/AutoCAD. Созданные линии легко редактируются, при этом изменяется не только положение сегмента, но и информационная часть (добавление и удаление параметров, изменение их значений). В случае изменения положения электрического элемента или его ориентации в пространстве, связь автоматически будет перестроена и присоединена к ранее назначенному контакту.

Работа встроенного спецификатора

Model Studio CS Электротехнические схемы значительно упрощает выпуск готового документа благодаря встроенным инструментам, обеспечивающим автоматическую выгрузку и автоматизирующим оформление необходимой информации занесенной схемы. Встроенный спецификатор позволяет осуществить компоновку по заданной табличной форме любую информацию по разрабатываемому проекту.

Пользователю предоставляется возможность, как использовать преднастроенные профили спецификатора, так и создать свои собственные в соответствии с ГОСТ, внутренними стандартами организации или требованиями нормоконтроля. Новые профили можно сохранить и использовать в будущем при выполнении новых узлов и объектов.

В случае требований заказчика по договору присутствует возможность экспорта данных в форматы приложений сторонних разработчиков.

Возможности встроенного спецификатора позволяют не только группировать различные данные, но и проводить вычисления, к примеру, количества позиций оборудования, или количества задействованных жил в кабеле.

Формирование схем подключения кабелей и схем кабельных связей

Model Studio CS Электротехнические схемы обладает функционалом для формирования таблиц клеммных зажимов и отрисовки схем подключения кабелей.

При прорисовке схем подключений кабелей и схем кабельных связей пользователю доступен тот же функционал, которым он пользуется при исполнении принципиальной схемы.

Таблица к схеме кабельных связей настраивается и автоматически выгружается через встроенный спецификатор. В случае надобности количество столбцов может быть откорректировано.

Схемы электрические принципиальные и схемы размещения ИТС

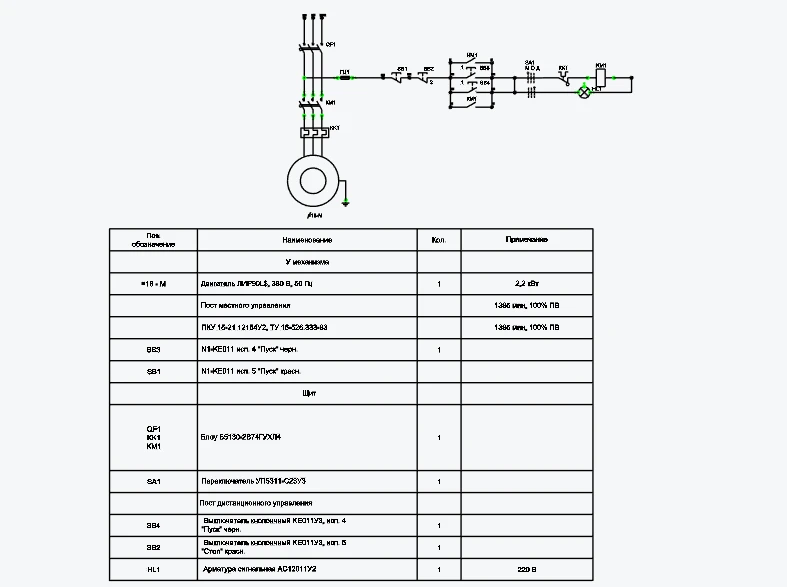

Model Studio CS Электротехнические схемы имеет достаточно полную базу УГО для прорисовки схем электрических принципиальных в соответствии с ГОСТ.

Посредствам Model Studio CS Электротехнические схемы возможна отрисовка схемы размещения ИТС. При работе с УГО заполненная информация, к примеру, класс точности трансформаторов, будет указываться на чертеже в специальном поле.
