Model Studio CS Генплан

от 103 700 ₽

Также получить консультацию по программному продукту можете через мессенджеры

О продукте

Model Studio CS Генплан значительно расширяет возможности платформы AutoCAD/nanoCAD, делая работу инженера более комфортной и эффективной. Этот программный комплекс используется при проектировании объектов промышленного и гражданского строительства и предназначен для быстрого и удобного создания существующих и проектных поверхностей, размещения на плане зданий и сооружений, объектов благоустройства, а также для выпуска проектной/рабочей документации.

Model Studio CS Генплан — это программный комплекс, адресованный специалистам отделов изысканий, генеральных планов, а также смежных отделов, разрабатывающих чертежи марки ПОС и ППР.

Программный комплекс Model Studio CS Генплан используется при проектировании объектов промышленного и гражданского строительства и предназначен для быстрого и удобного создания существующих и проектных поверхностей, размещения на плане зданий и сооружений, объектов благоустройства, а также для выпуска проектной/рабочей документации.

Программный комплекс позволяет решать следующие задачи:

  • создание трехмерной цифровой модели местности (ЦММ) и рельефа (ЦМР);
  • построение траншей, котлованов, насыпей;
  • автоматическое построение продольных профилей;
  • автоматическое формирование ведомостей объемов работ, спецификаций и экспликации зданий и сооружений;
  • формирование и выпуск проектной и рабочей документации в соответствии с требованиями ГОСТ;
  • интеграция с системой АВС для автоматизации режима расчета смет на основании данных модели;
  • выполнение необходимых проверок (на предмет обнаружения коллизий, пересечений, нарушений предельно допустимых расстояний) со смежными специальностями при совместном использовании CADLib Модель и Архив;
  • интеграция геологической модели с трехмерной моделью Model Studio CS;
  • использование данных модели для генерации продольного профиля, таблицы условных обозначений и расчета объема земляных работ по геологическим слоям.

Задачи

Автоматическое формирование ведомостей объемов работ, спецификаций и экспликации зданий и сооружений.
Автоматическое построение продольных профилей.
Построение траншей, котлованов, насыпей.
Создание трехмерной цифровой модели местности (ЦММ) и рельефа (ЦМР).

Возможности

Результат работы
Результат работы

Результат работы

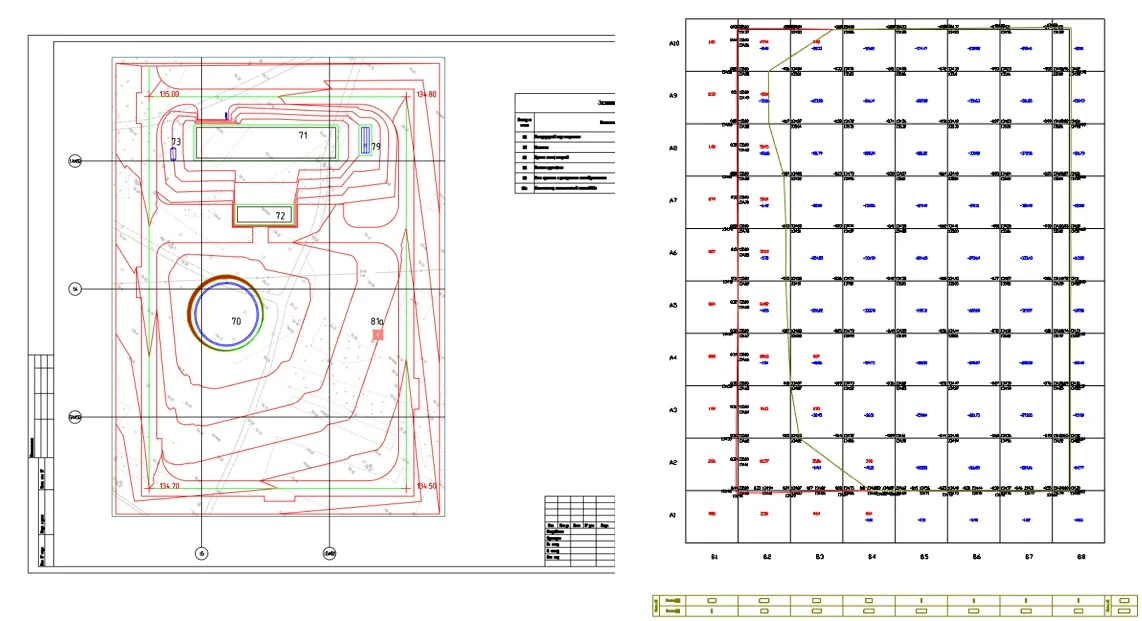

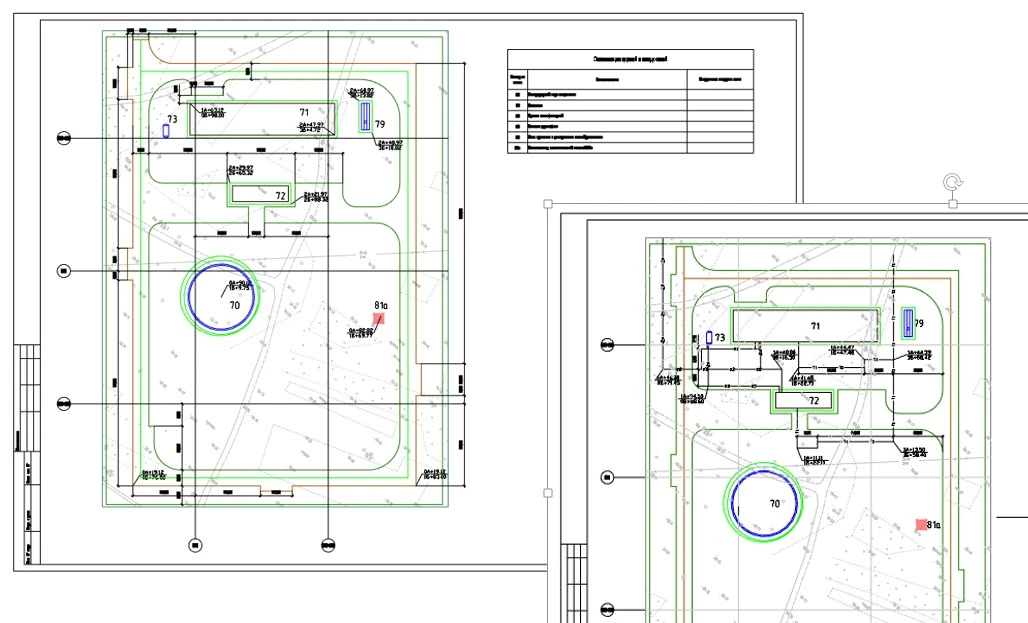

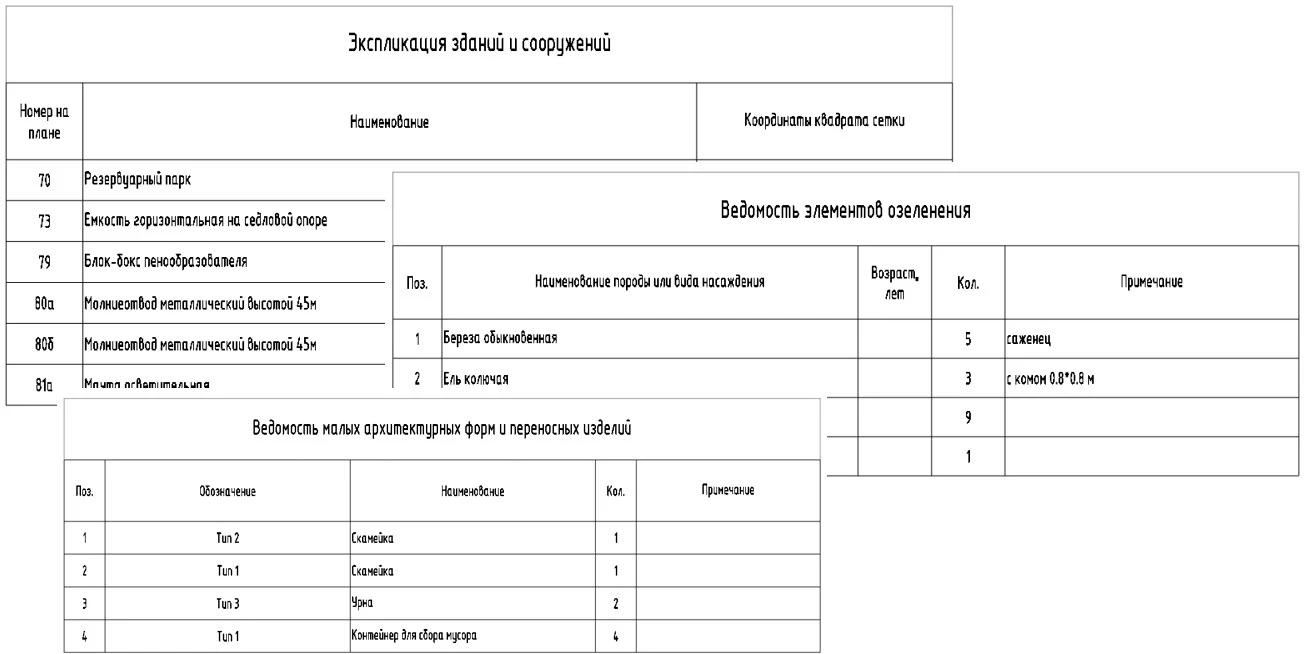

В результате мы получим чертежи основного комплекта ГП, на которых будут проставлены размеры, выноски, отметки и т.д., при этом все будет выполнено автоматически на основе трехмерной модели. Разбивочный план. На чертеже отображаются геодезическая сетка, здания и сооружения, дороги, проезды и площадки, элементы планировочного рельефа (откосы, подпорные стенки, пандусы). Экспликация зданий, ве…
Заглушка

Автоматическая генерация чертежей планов, видов, разрезов

Математическое ядро Model Studio CS формирует на основе трехмерной модели чертежи. Программа генерирует планы, виды и разрезы, в автоматическом режиме проставляя отметки, выноски, позиционные обозначения и размеры. Весь процесс получения чертежа весьма прост, понятен любому проектировщику и сводится к выполнению нескольких несложных действий: определить линию разреза, а также его глубину и выс…
Учет геологической обстановки при проектировании и решении прикладных задач
Учет геологической обстановки при проектировании и решении прикладных задач

Учет геологической обстановки при проектировании и решении прикладных задач

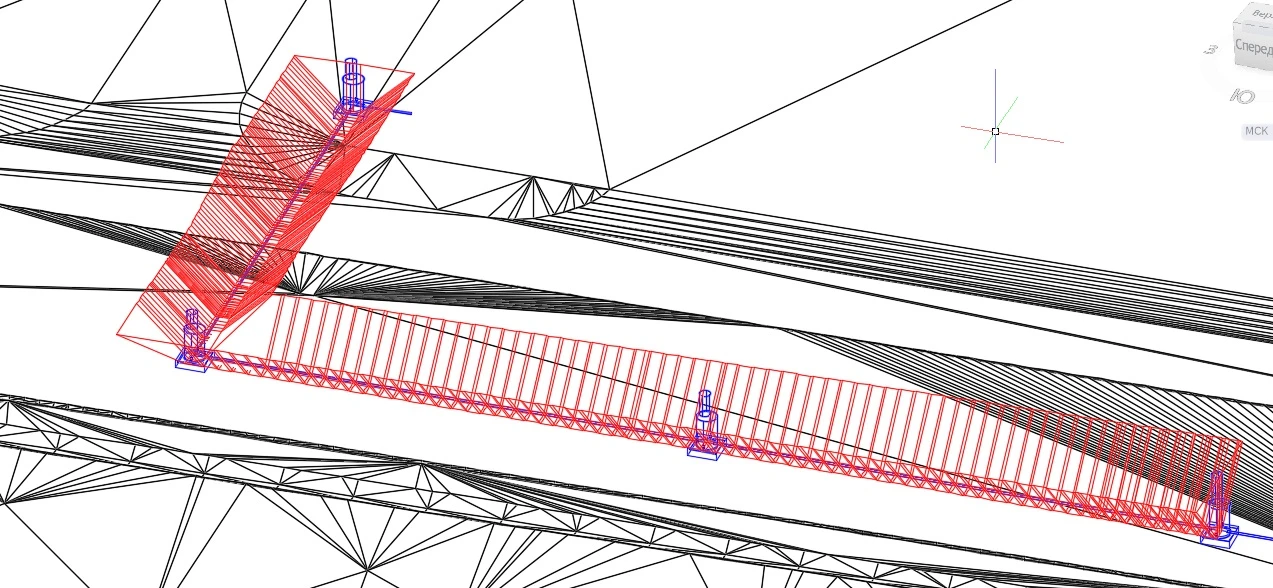

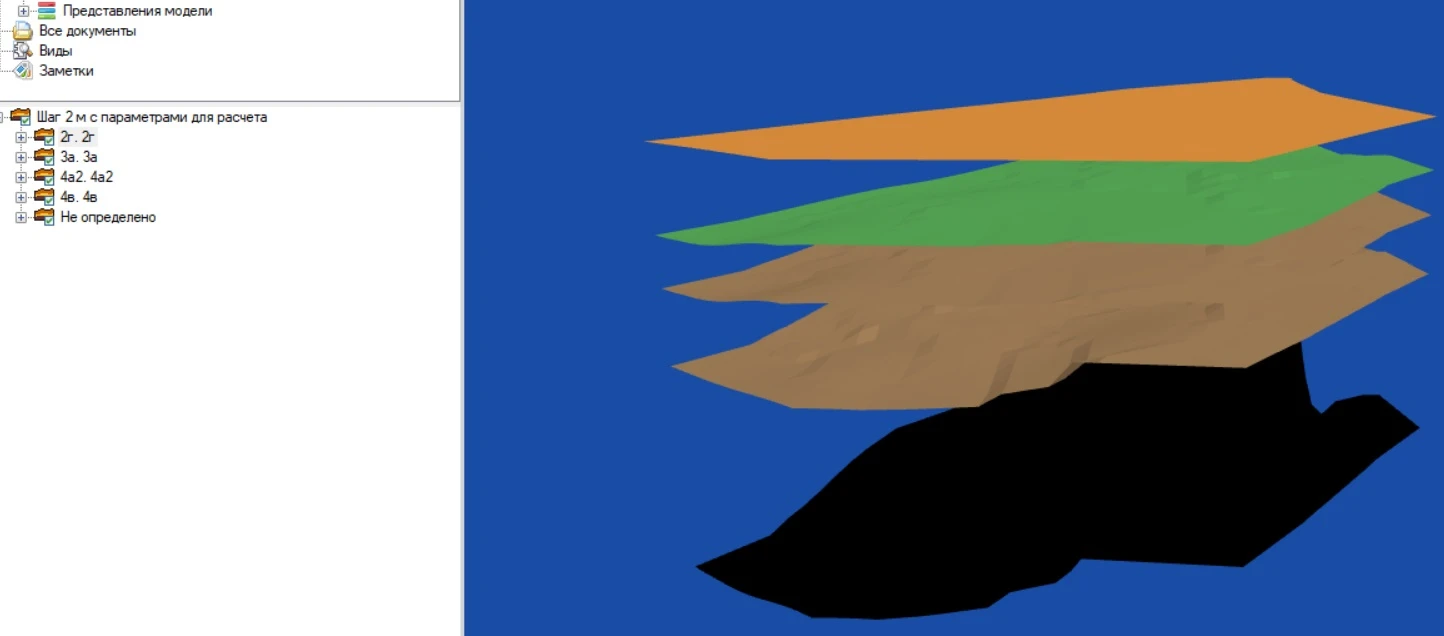

В Model Studio CS Генплан предусмотрен функционал по интеграции проектируемых моделей и данных геологии, импортированных из специализированного ПО. Интеграция осуществляется посредством передачи данных о геологических слоях проектируемого объекта в базу данных проекта Model Studio CS (CadLib Проект). Основные задачи, решаемые с учетом геологических особенностей: построение траншей подземных …
Цифро­вая модель местности (ЦММ)
Цифро­вая модель местности (ЦММ)

Цифро­вая модель местности (ЦММ)

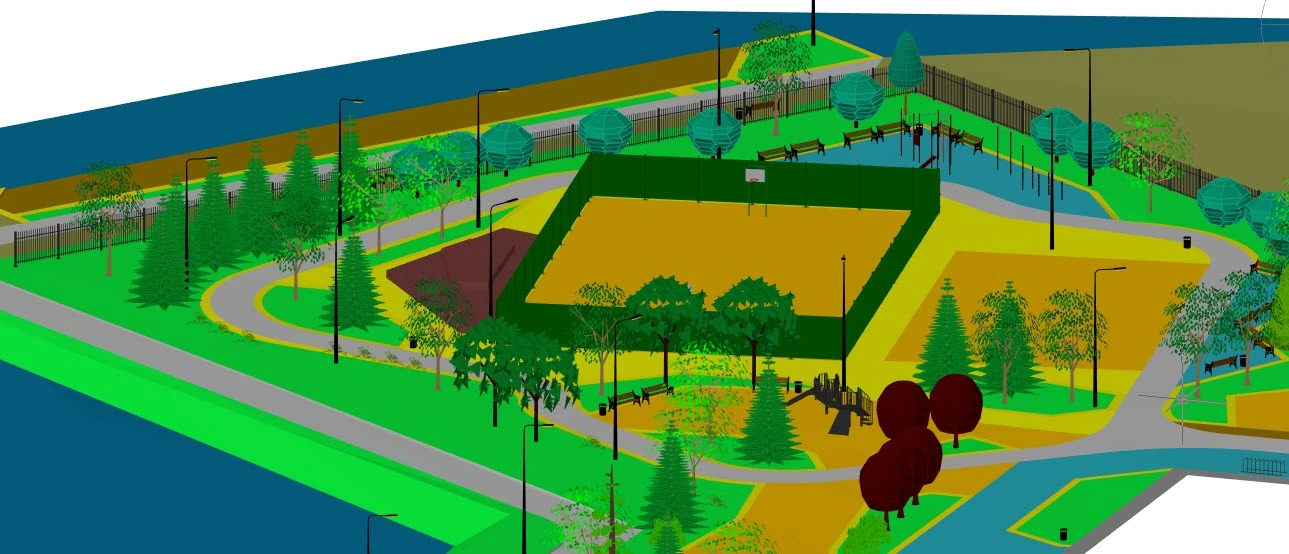

Посадку на генплан зданий и сооружений можно осуществить несколькими способами: вставить из библиотеки изделий и материалов, отобразить из базы данных проекта CADLib Модель и Архив или создать контуры сооружений специальной командой. Также на генплане расставляются элементы благоустройства и озеленения. По объектам, размещенным на генплане, можно автоматически получить ведомости и спецификации в с…
Цифровая модель рельефа (ЦМР)

Цифровая модель рельефа (ЦМР)

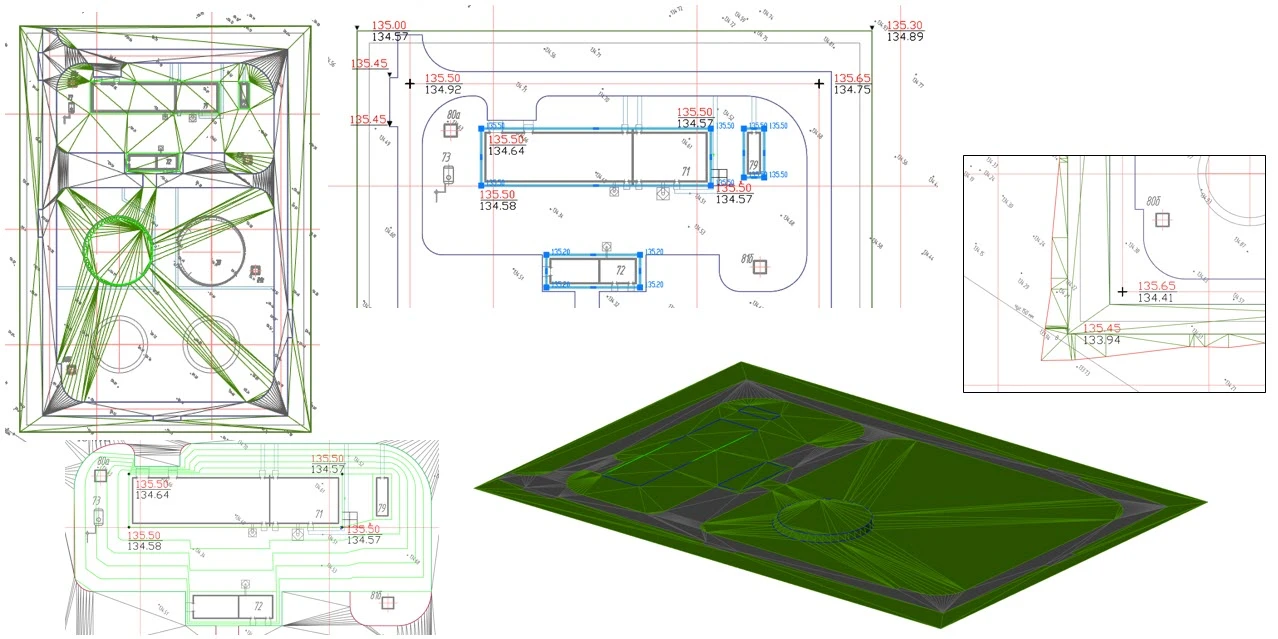

Трехмерная модель рельефа формируется в виде 3D-граней и строится с использованием отметок, структурных линий, внутренних контуров. Возможны расчет и отрисовка откосов с выходом на заданную поверхность, а также отрисовка горизонталей. Для редактирования модели используются такие операции, как переброс ребер, изменение отметки и перемещение узла, вставка и удаление точек.
Исходные данные для проектирования

Исходные данные для проектирования

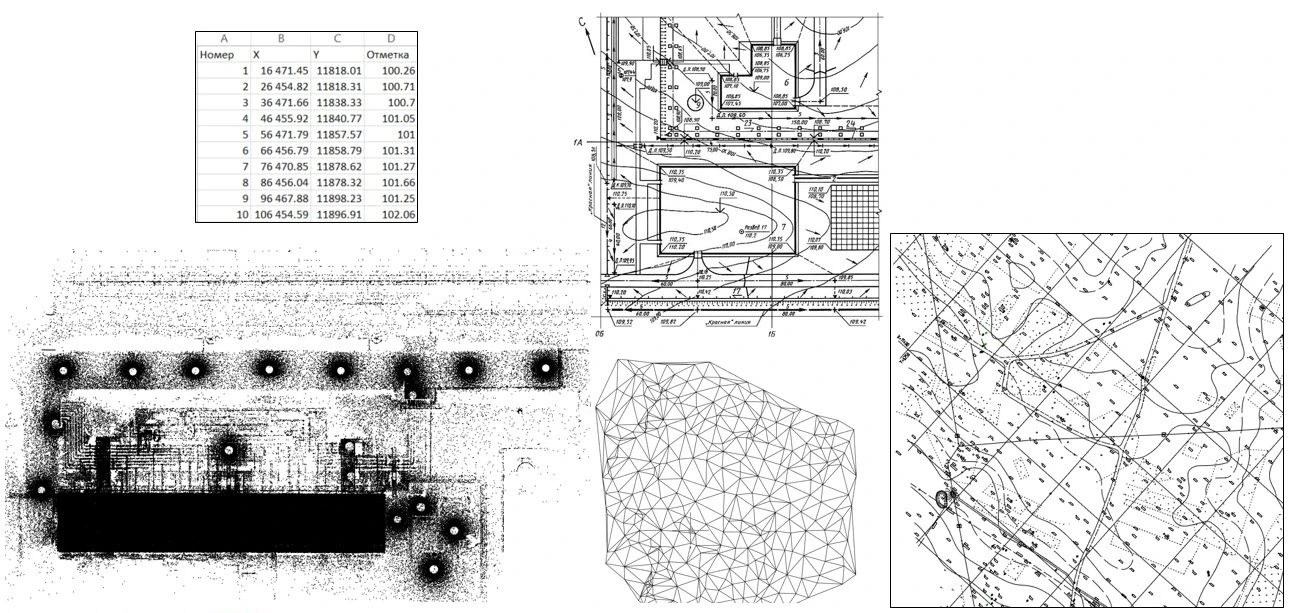

В качестве исходных данных для проектирования могут быть использованы данные разных форматов: отсканированные чертежи (сколка существующего рельефа и ситуации); полученные от геодезистов текстовые файлы с точками, имеющими координаты X, Y, Z; облака точек, полученные посредством лазерного сканирования; готовые триангуляции (3D-грани), созданные в других программных продуктах; чертежи в форм…
База дан­ных обо­ру­до­ва­ния, изде­лий и материалов

База дан­ных обо­ру­до­ва­ния, изде­лий и материалов

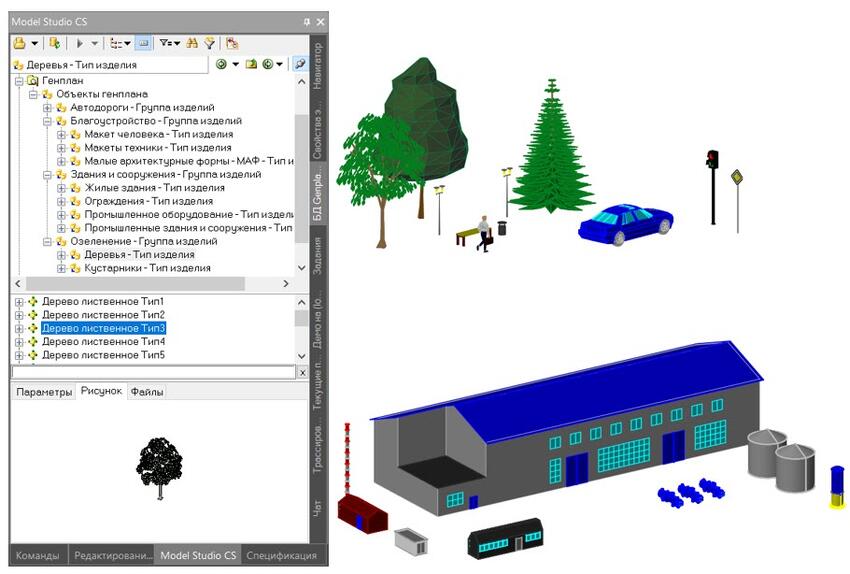

База данных изделий Model Studio CS Генплан включает в себя наборы типовых зданий и сооружений, элементов благоустройства (деревья, кустарники, малые архитектурные формы), элементов автодорог (дорожные знаки, дорожное оборудование, освещение), а также макеты людей и техники. Пользователь может самостоятельно пополнять библиотеку новыми элементами параметрической графики. Работать с базой данных…

Конфигурации

Новые возможности

Добавлена возможность работы программы в файлах с единицами «Метры»

Реализована ассоциативная связь здания с номером по экспликации; появилась команда по созданию отметки чистого пола для зданий, сооружений, площадок

Добавлена команда для расстановки объектов озеленения и малых архитектурных форм с заданным шагом вдоль полилинии, структурной линии или по контуру с триангуляцией

Добавлена команда для прореживания вершин полилиний

Реализована возможность построения базовых горизонталей по красным горизонталям, добавления и удаления вершин базовых горизонталей, создания базовых горизонталей по точкам

Доработано одновременное создание сразу нескольких структурных линий и назначение им отметок, а также добавлена команда, позволяющая сформировать структурную линию с перепадом высот

Появились команды по работе с данными триангуляции, позволяющие перестроить поверхность (если произошло изменение данных, добавленных в поверхность ранее) и удалить из поверхности данные, добавленные ранее

Реализована возможность создания контура триангуляции из 3D-граней

Появилась возможность копирования контура с триангуляцией

Добавлена команда по объединению контуров с триангуляцией в один

Реализовано построение картограммы между поверхностями

Добавлены команды по созданию различных меток по поверхностям и определению отметки в любой точке поверхности

Появилась команда, позволяющая получить по контуру с триангуляцией и структурным линиям 2D/3D-полилинии

Системные требования

Графическая платформа

  • Платформа nanoCAD + Модуль 3D

Процессор

  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

  • Минимальные требования: 24 Гб
  • Рекомендуемые требования: 64 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD

Разрешение экрана

  • Минимальные требования: 1024х768 px
  • Рекомендуемые требования: 1280х1024 px

Дополнительное оборудование

  • Мышь или другие устройства указания

Операционная система

  • Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit
  • Windows 8.1, 10, 11 64-bit

СУБД (опционально)

  • PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows
  • SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии

Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования)

О разработчике

CSoft Development CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.
