Model Studio CS ЛЭП

от178 800 р.

+ 30 дней бесплатно

Model Studio CS ЛЭП представляет собой программный комплекс, предназначенный для расчета и выпуска комплекта документов при проектировании воздушных линий электропередач всех классов напряжений на стадиях строительства, реконструкции и ремонта.

Model Studio CS ЛЭП представляет собой программный комплекс, предназначенный для расчета и выпуска комплекта документов при проектировании воздушных линий электропередач всех классов напряжений на стадиях строительства, реконструкции и ремонта.

Программный комплекс разработан на основе положений действующей нормативно-технической документации и полностью отвечает требованиям ПУЭ. При разработке использовались современные технологии, что позволило сделать комплекс интерактивным, простым и удобным в использовании. Благодаря интерактивности интерфейса Model Studio CS выполнение расчетов и оформление документации осуществляются в режиме реального времени.

Model Studio CS ЛЭП работает в среде AutoCAD, программных средств, в состав которых AutoCAD включен (AutoCAD Architecture, AutoCAD Civil 3D, AutoCAD MEP и др.), и в среде nanoCAD Plus 8 (c модулем 3D «Моделирование»).

Основные возможности

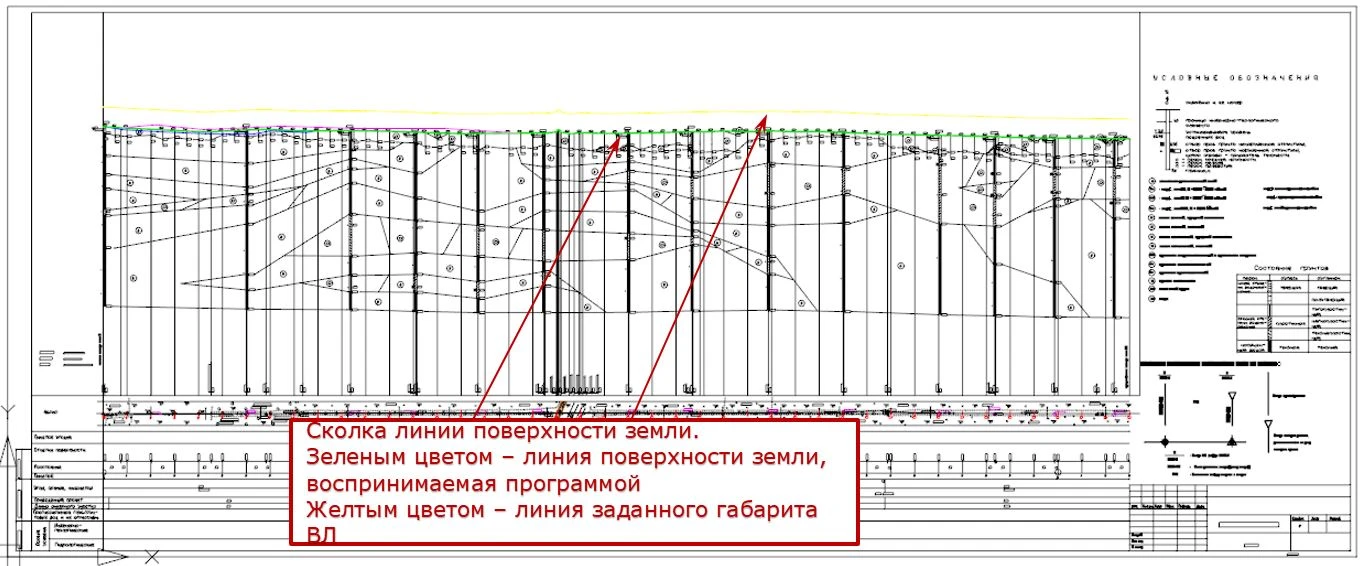

Информация по изысканиям, профиль или план может быть выполнена в любом программном пакете отдела изыскателей и генплана.

Большинство проектировщиков отдела изысканий и генплана работают в программных продуктах, работающих на платформе AutoCAD или имеющих возможность экспорта данных в формат DXF, отсюда и информацию, которую они выдают для проектировщиков ЛЭП приходит в формате ДВГ. Поэтому проектировщик ЛЭП, рабочее место которого снабжено Model Studio CS ЛЭП может спокойно приступать к работе, как с планом, так и профилем, где уже есть вся необходимая информация для проектирования. В этом случает ненужно производить никаких лишних действий вроде импорта или экспорта данных от изыскателей в какую-то отдельную специализированную программу для проектирования ЛЭП. Вся работа проходит в единой модели проекта, которая объединяет информацию от отдела изысканий и ЛЭП.

Но не всегда есть план или профиль в формате ДВГ, бывает недостаточно исходных данных, а приступать к работе уже необходимо. Программный комплекс Model Studio CS ЛЭП позволяет работать и с данными, полученными с цифровой модели местности. Оснащенный специально разработанным импортером, Model Studio CS ЛЭП, легко отрисует линию поверхности земли в AutoCAD по данным цифровой модели местности. Что позволит выполнить предварительную расстановку опор, выполнить расчет монтажных стрел провеса провода и троса.

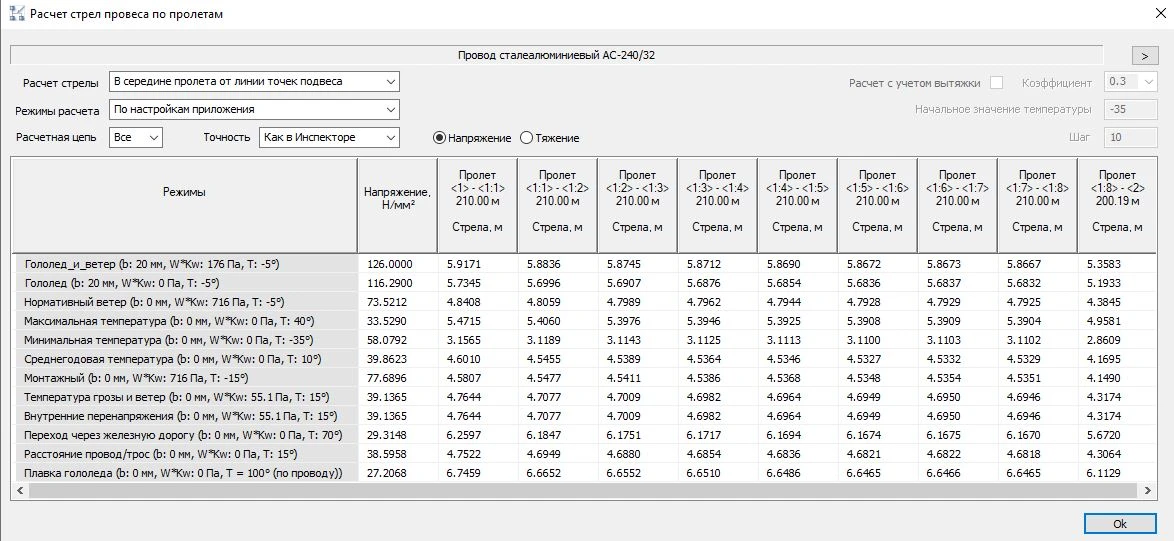

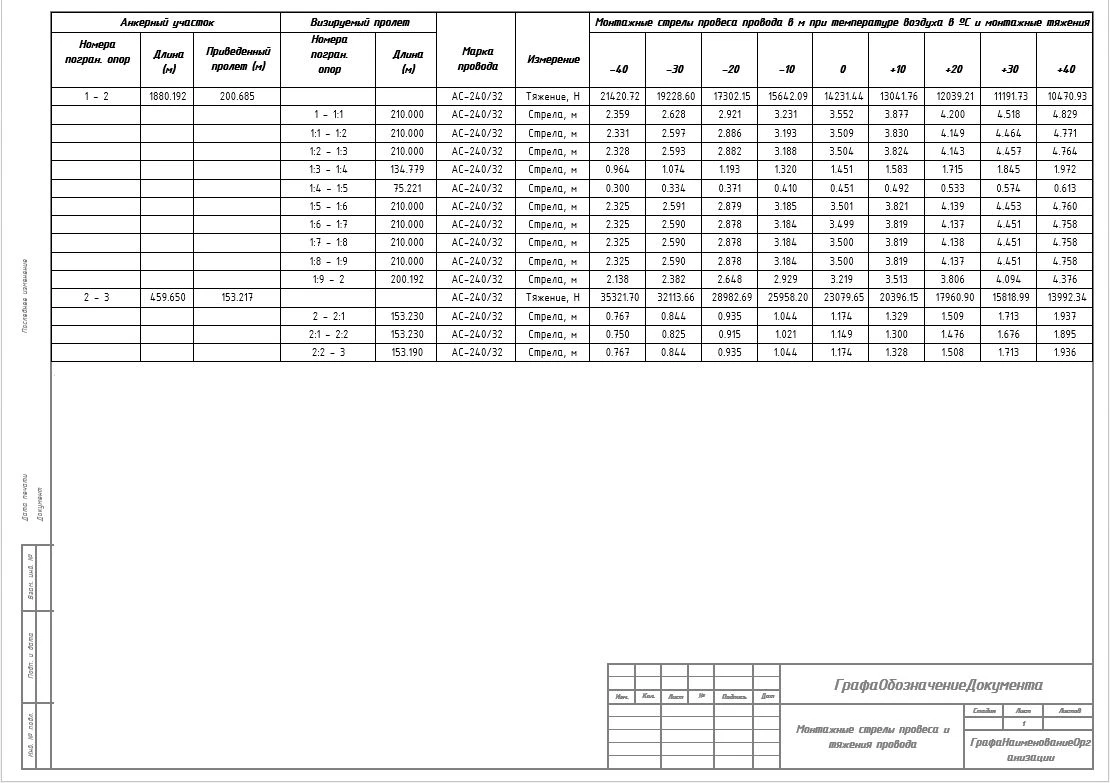

Расчет монтажных стрел и тяжений провода и троса

В процессе расстановки опор выполняется механический расчет проводов и тросов в соответствии с ПУЭ 7. При этом учитываются не только свойства провода и климатические нагрузки, но и нагрузки от арматуры крепления, гирлянд и прочего оборудования. Кривая моделируется уравнением цепной линии, что позволяет повысить точность результатов расчета, например, расчета больших переходов. Подсистема расчета работает в режиме реального времени, то есть при отрисовке провода расчет выполняется автоматически и обновляется каждый раз, когда изменяются условия — например, при перемещении или изменении типа и марки опор происходит мгновенный перерасчет и перестроение кривых провисания. Важным при работе с Model Studio CS ЛЭП является и то, что подсистема расчета позволяет при желании просматривать все расчетные режимы. Предусмотрена возможность добавления дополнительных расчетных режимов либо корректировки существующих.

По результатам механического расчета определяются монтажные стрелы и тяжения провода. Документатор программы позволяет формировать отчет по монтажным стрелам и тяжениям с любой градацией по температуре, а так же отдельные и совместные отчет для проводов и тросов.

Отчет по расчету монтажных стрел проверса и тяжений провода и троса.
Отчет по расчету монтажных стрел проверса и тяжений провода и троса.

Систематический расчет проводов

В программном комплексе Model Studio CS ЛЭП реализована возможность систематического расчета провода. Функционал для систематического расчета провода выполнен просто и удобно, позволяя мгновенно просчитывать любой выбранный провод с любым шагом пролета при любых климатических сочетаниях.

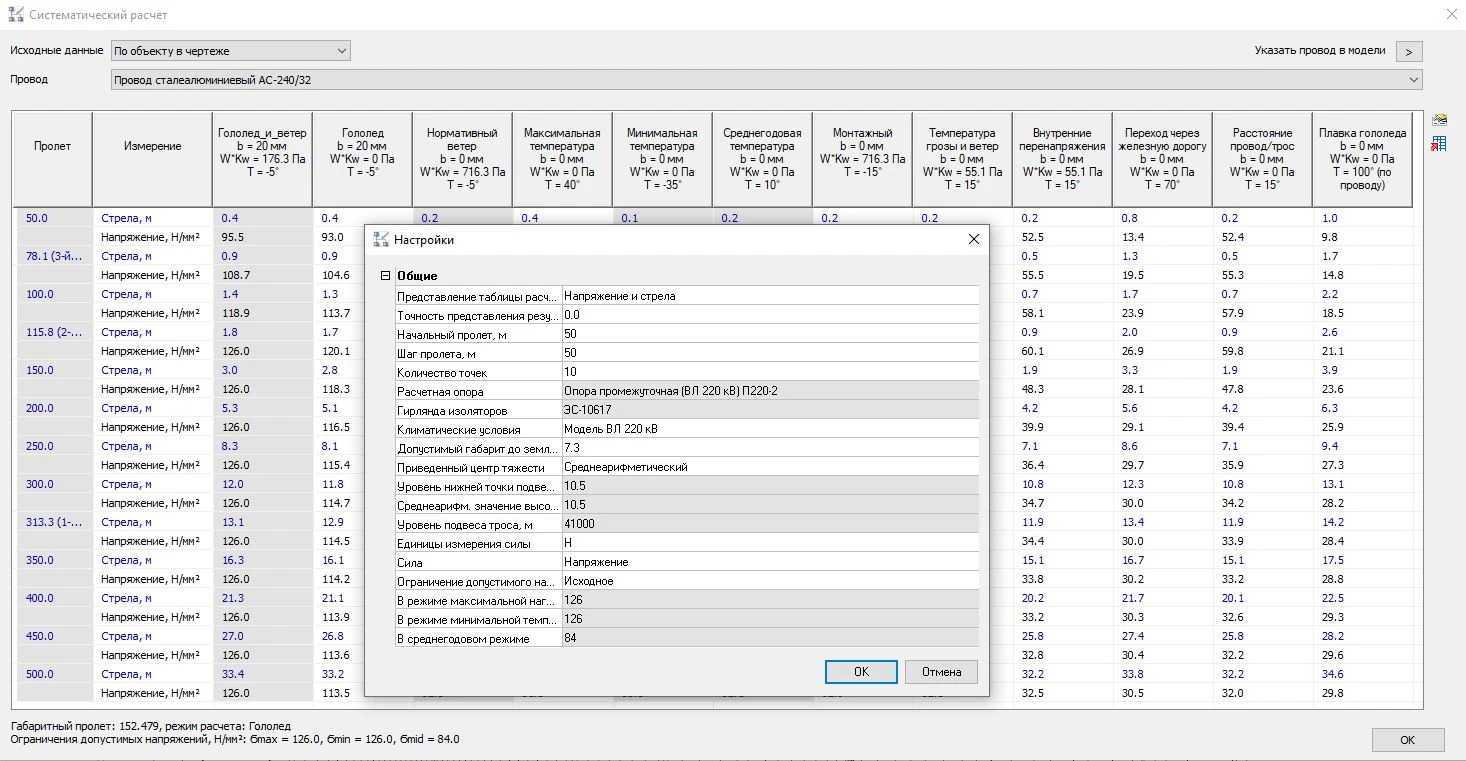

Систематический расчет провода.
Систематический расчет провода.

Автоматическая и ручная расстановка опор

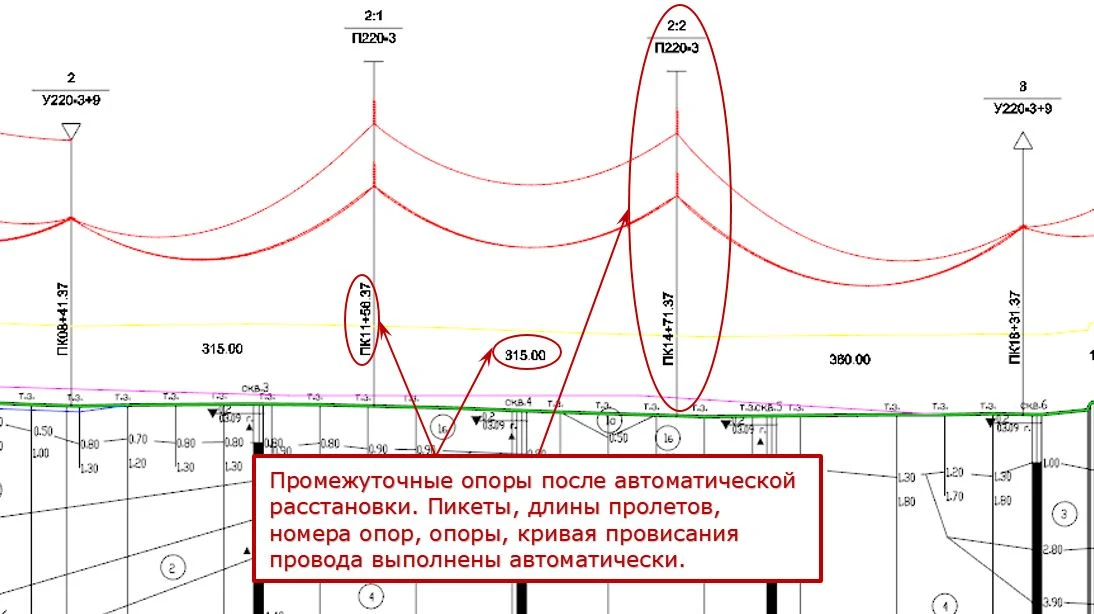

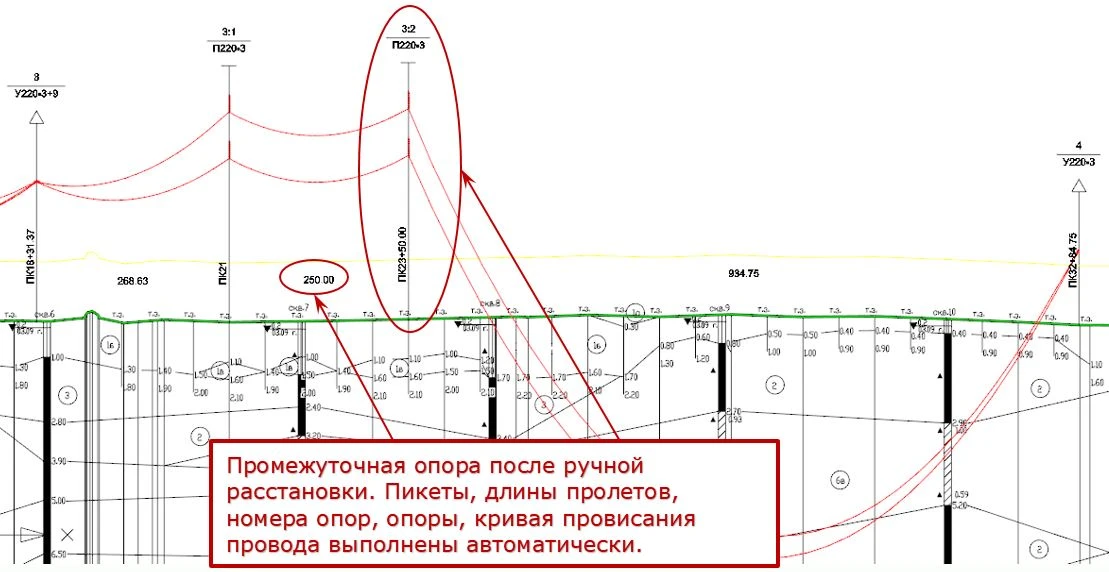

Программный комплекс Model Studio CS ЛЭП позволяет проектировщику самостоятельно выбрать способ расстановки опор: «вручную», при помощи автоматически формируемого шаблона или автоматически. Это обеспечивает проектировщику возможность использовать хорошо известный и привычный ему инструмент расстановки, шаблон или встроенные алгоритмы автоматической расстановки. При этом Model Studio CS в интерактивном режиме произведет расчеты, выполнит проверку коллизий (допустимых габаритов), оформит чертеж и сформирует табличные документы.

Интерактивное поведение опор на профиле

Программа позволяет производить любые операции с опорами: передвигать их, удалять, добавлять новые, изменять тип и марку и т.д. Все необходимое оформление осуществляет специализированная интеллектуальная система.

Исследования в области эргономики и интерактивных технологий позволили максимально сократить сроки освоения программы: приступить к работе проектировщик сможет сразу же после краткого знакомства с интерфейсом.

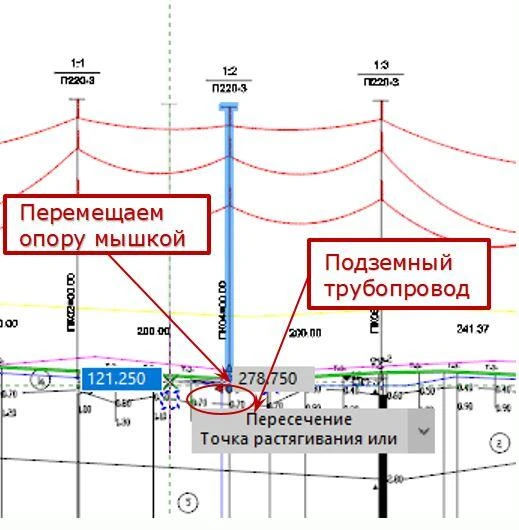

Перемещение опор в реальном времени.
Перемещение опор в реальном времени.

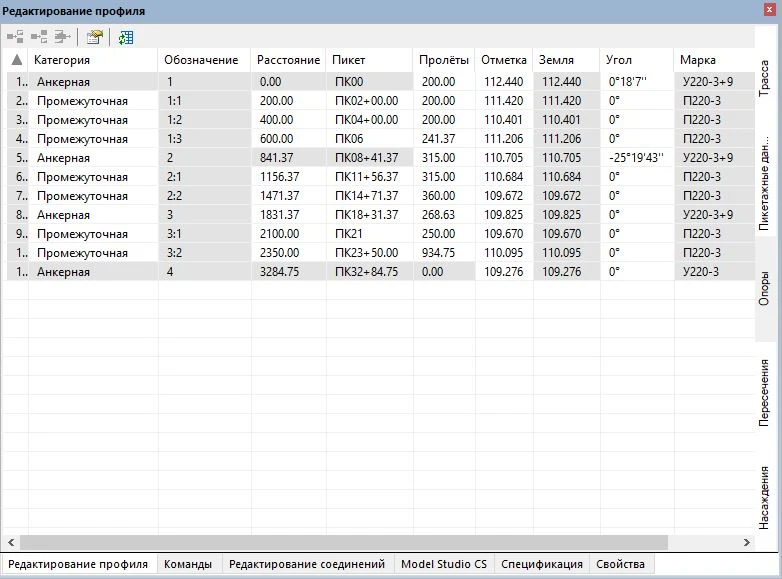

Интерактивный табличный редактор

Для упрощения работы и контроля данных в программном комплексе Model Studio CS ЛЭП предусмотрен удобный инструмент — табличный редактор профиля, который представляет собой набор из четырех таблиц. Информация может поступать в таблицы автоматически при работе с моделью проекта или передаваться из внешних форматов. Табличный редактор не только позволяет отслеживать изменение существующих и появление новых данных модели проекта, но и предоставляет возможность редактировать модель непосредственно через таблицы.

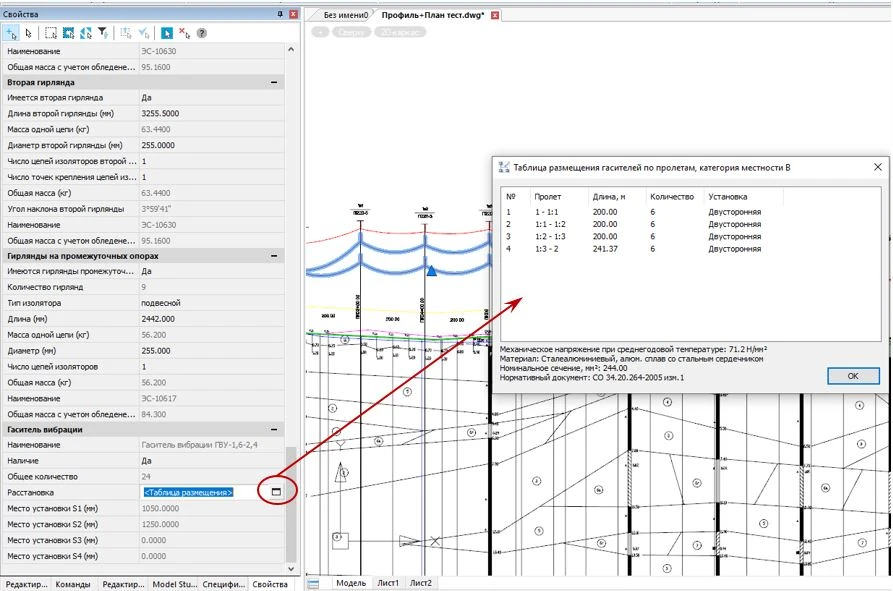

Расчет мест установки гасителей вибрации

Программный комплекс Model Studio CS ЛЭП позволяет оценить необходимость установки гасителей вибрации, определить точки их крепления на проводе и грозозащитном тросе.

Расчет мест установки гасителей вибрации.
Расчет мест установки гасителей вибрации.

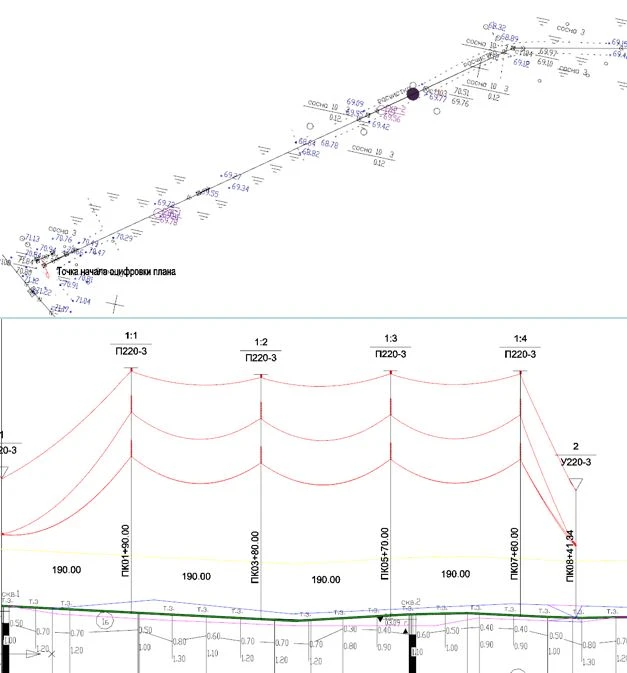

Работа с планом (сколка с плана и обратное размещение)

Программный комплекс Model Studio CS ЛЭП дает несколько разных возможностей для начала проектирования ЛЭП. Можно начинать работать с плана трассы ВЛ, где можно указать места установки анкерных опор, после этого тут же можно установить данные анкерные опоры на план, в активное окно вида (окно вида – область, содержащая чертеж продольного разреза профиля). Затем произвести расстановку промежуточных опор с учетом габарита ВЛ до земли и объектов, пересекающих трассу ЛЭП и тут же выгрузить всю расстановку обратно на план. При этом все оформления, все необходимые надписи и подписи, будут получены автоматически.

Одновременная работа с планом и профилем.
Одновременная работа с планом и профилем.

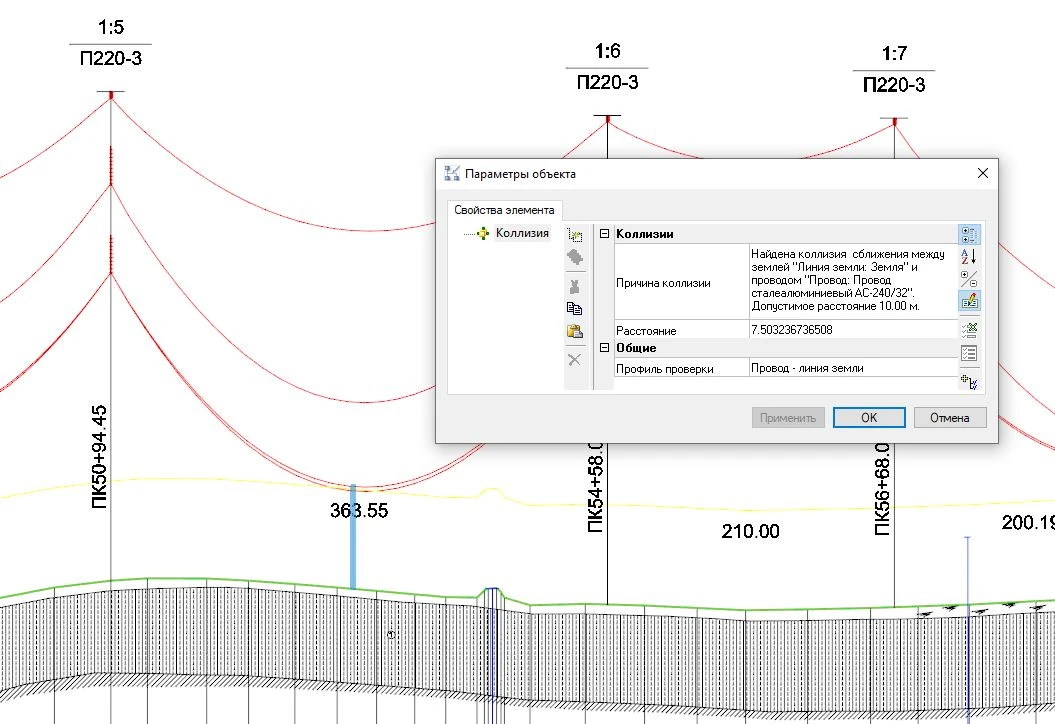

Расчет и оформление переходов

Программный комплекс Model Studio CS ЛЭП оснащен мощным инструментом проверки допустимых расстояний между объектами: опорами и пересечениями, проводами и пересечениями, проводами и грозотросом. При проверке модели на основе настроек, регламентирующих расстояния, осуществляется анализ коллизий между объектами и диагностируется факт нарушения допустимого расстояния.

Проверка расстояния трос-провод.
Проверка расстояния трос-провод.

Информация о всех найденных коллизиях выводится графически и в табличном вид. После анализа обнаруженных коллизий устраняем их, это не займет много времени при грамотном подходе с точки зрения проектирования. Проверить на колллизии можно в любой момент времени, как только это захочет сделать проектировщик.

По результатам работы проектировщика в программе Model Studio CS ЛЭП автоматически формируется выходной документ — ведомость переходов.

Оформление перехода ЛЭП через объекты различного значения, является очень важной задачей при выпуске проектной документации по ЛЭП. Функции, которые используются в программном комплексе Model Studio CS ЛЭП, позволяют получать не только конечный документ, но и пользоваться функциями по оформлению перехода, как проверочными в процессе работы. Переход ЛЭП через пересекаемые объекты может быть получен на любом этапе проектирования.

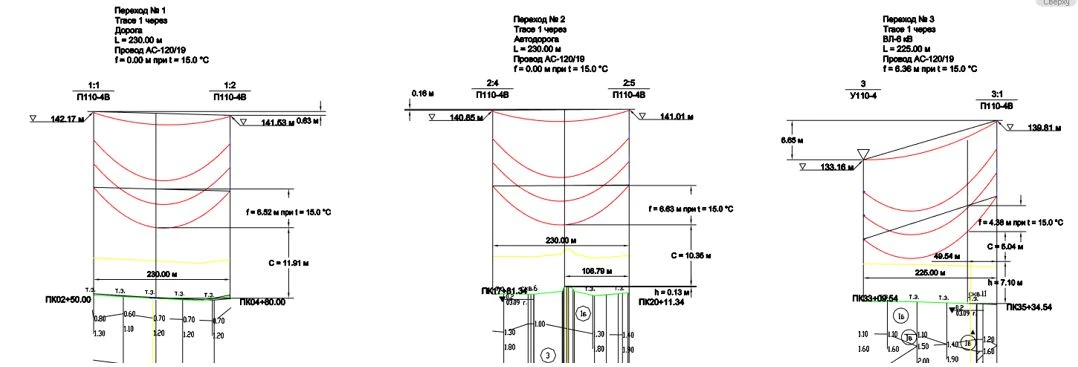

Оформление переходов.
Оформление переходов.

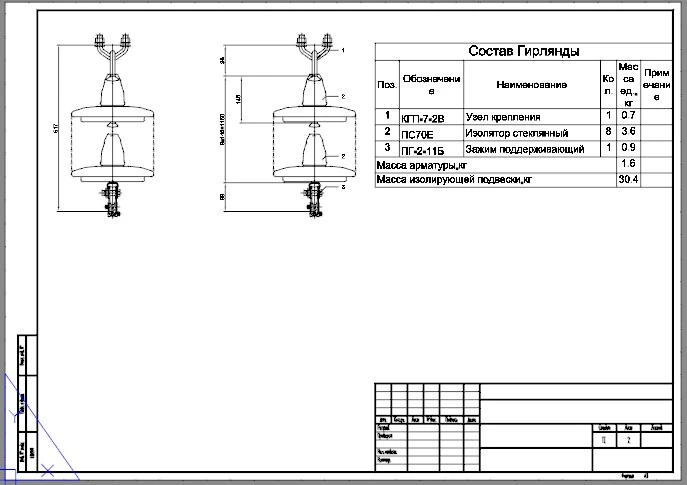

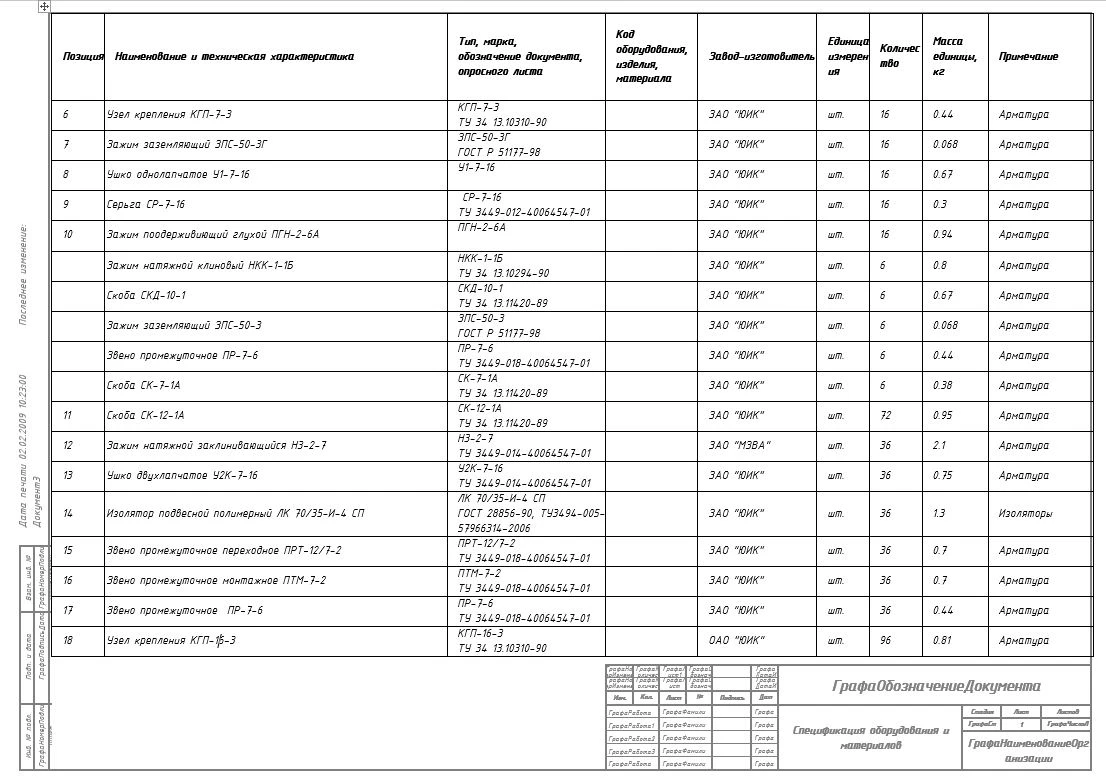

Ведомости опор, гирлянд изоляторов, спецификаций оборудования, изделий и материалов и т.д.

Формирование выходной документации самый быстрый и легкий процесс в программе, т.к. специальные функции обеспечивают быстрый (по нажатии кнопки) вывод как отдельных документов, так и автоматический выпуск целого пакета документов.

Очень важным является и то, что вывод документации можно проводить на любом этапе проектирования и пользоваться промежуточными результатами для принятия проектных решений.

Наряду с «бумажными» документами выпускаемыми Model Studio CS для большинства таблиц предусмотрена возможность просмотра и в режиме онлайн – без генерации документа. Такой режим позволяет редактировать одновременно и документ и модель. Например, менять марки, типы опор и смотреть, как меняются нагрузки на них, выбрать оптимальную марку опоры, оптимальный пролет, оптимальный комплект арматуры.

Ведомость арматуры.
Ведомость арматуры.

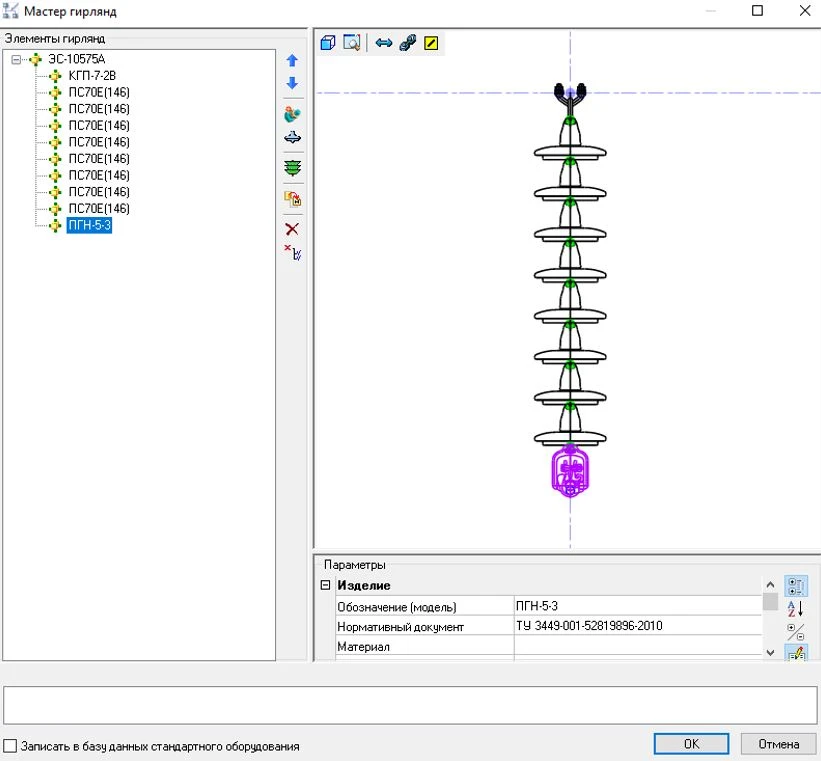

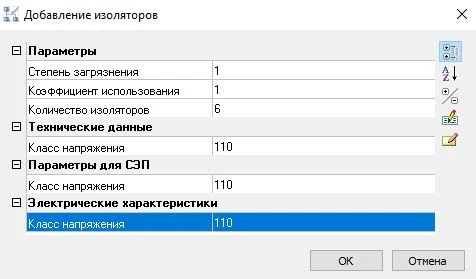

Конструктор гирлянды и наборов арматуры. Ведомость гирлянд и изоляторов. Расчеты числа изоляторов

В проектах могут применяться гирлянды, состав которых отличается от представленного в базе данных, поэтому для упрощения работы проектировщика предусмотрен специальный инструмент Конструктор гирлянд. Он позволяет быстро создать новую гирлянду (с нуля или на основе существующей) с учетом степени загрязнения и напряжения линии.

Конструктор подвесок любых типов.
Конструктор подвесок любых типов.

Универсальный конструктор опор, позволяет создавать любую конфигурацию опор.

В проектах могут применяться опоры различных конфигураций и изготовленные из различных материалов, которых может не быть в базе данных, поэтому для упрощения работы проектировщика предусмотрен специальный инструмент Конструктор опор. Он позволяет быстро создать новую опору любой конфигурации от портала до обычной многосекционной промежуточной или анкерной опоры.

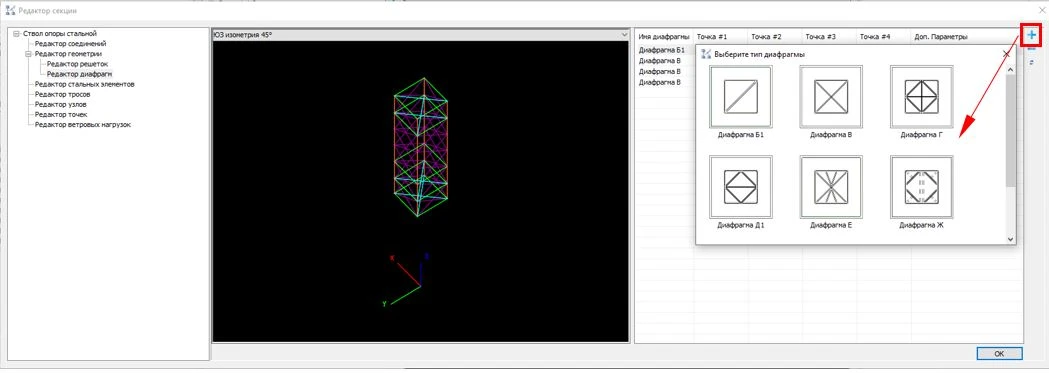

Универсальный конструктор опор.
Универсальный конструктор опор.

Расчет вырубки просеки. Ведомость вырубки просеки. Нанесение результатов расчета на план.

Для прохождения ВЛ по насаждениям должны быть прорублены просеки. Программный комплекс Model Studio CS ЛЭП производит расчет ширины просеки в соответствии с ПУЭ-7 издание.

Результат расчета ширины вырубки просеки на плане.
Результат расчета ширины вырубки просеки на плане.

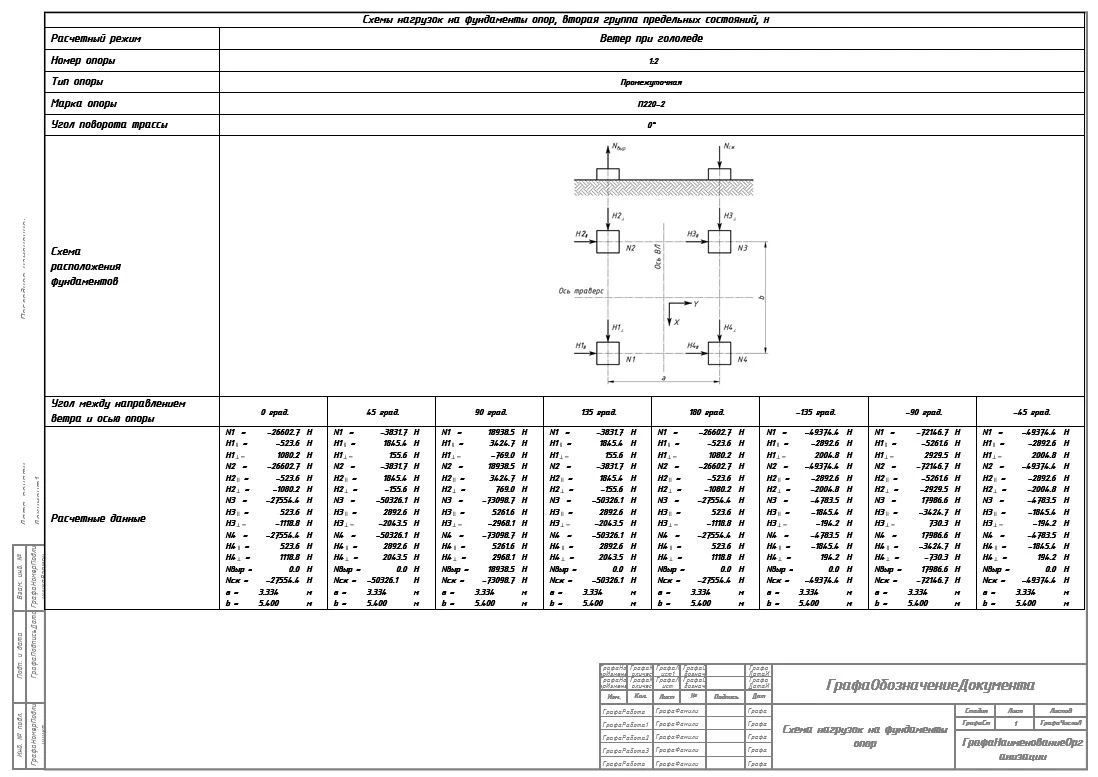

Расчет нагрузок на фундаменты. Выдача отчета по нагрузкам в виде записки с формулами, промежуточными расчетами и окончательными результатами

Программный комплекс Model Studio CS ЛЭП выполняет расчеты в момент установки опор на профиль и сразу отрисовывает кривые провеса провода. Иными словами, как только опоры установлены на профиль, вы можете видеть все результаты расчетов провода, нагрузки на опоры и фундаменты. Эти расчеты автоматически обновятся при перемещении опоры, ее замене на другую или любом другом изменении. Скажем, вы поменяли заход ВЛ: с одной стороны анкерной опоры есть грозотрос, а с другой нет. В расчете нагрузок это будет учтено немедленно.

В качестве примера, иллюстрирующего уникальные возможности Model Studio CS ЛЭП, можно рассмотреть журнал проверочного расчета нагрузок на опоры и фундаменты.

Расчет нагрузок на опоры и фундаменты производится в Model Studio CS ЛЭП по первой и второй группе предельных состояний.

В отчете детально описано все: от тяжений провода до выбора расчетного режима и проверки максимального напряжения в нижнем поясе опоры. Такие возможности Model Studio CS позволяют снять любые сомнения в качестве расчетов и обеспечивают проектировщика неопровержимыми аргументами в защиту его решений.

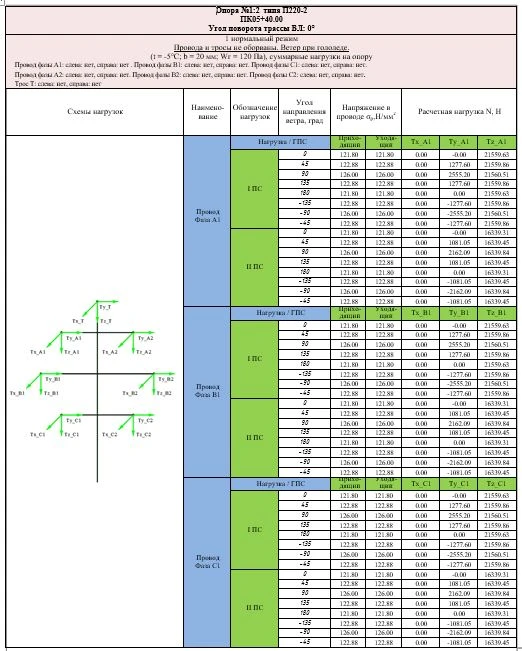

Расчет нагрузок на опоры и фундаменты.
Расчет нагрузок на опоры и фундаменты.

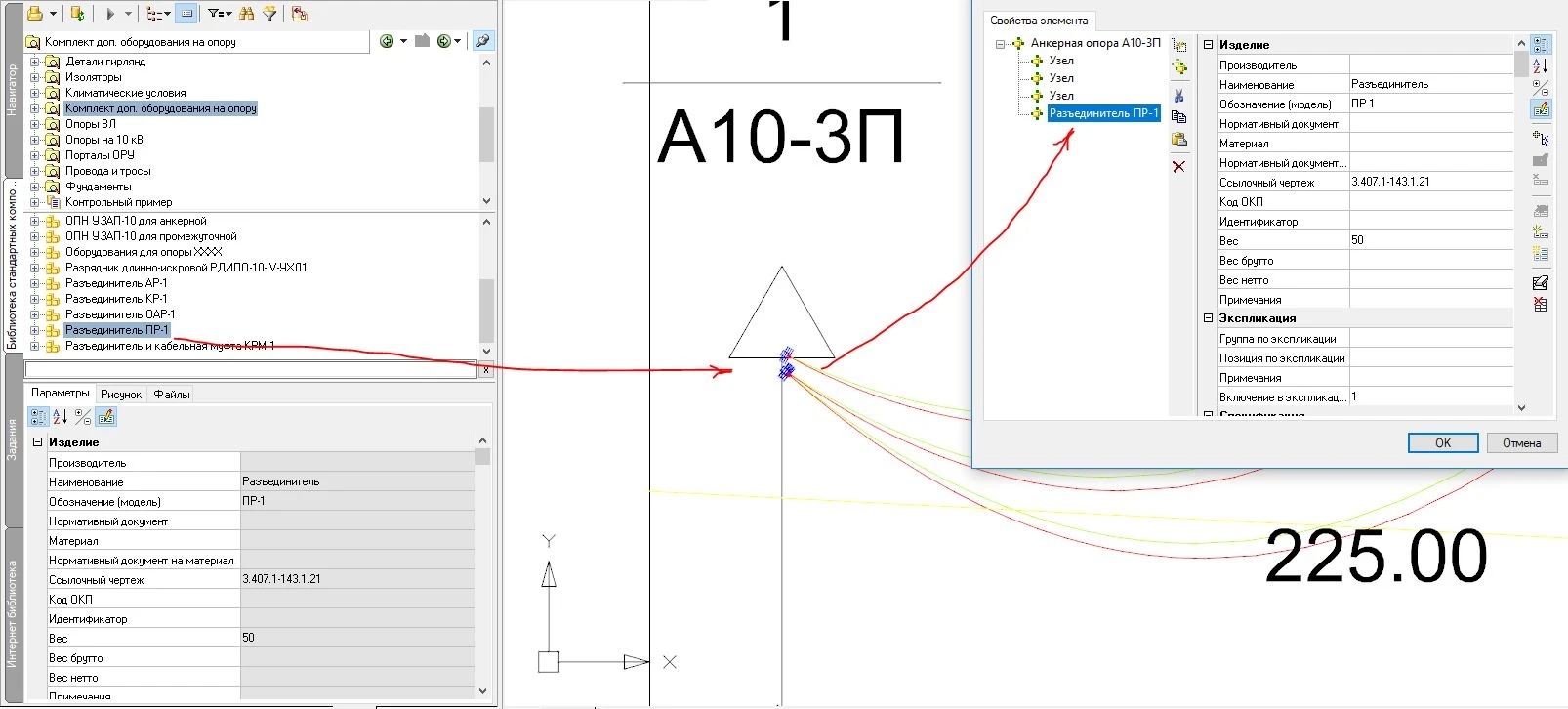

Установка дополнительного оборудования на опоры

Еще один важный момент, который реализован в Model Studio CS – это установка различного дополнительного оборудования на опоры, провода. Например, предположим, что наша ВЛ на 0.4 кВ, требуется учесть в спецификации разъединитель установленный на опоре, берем из базы данных этот разъединитель и устанавливаем на нужную опору или сразу на несколько опор, два щелчка мыши и все на своем месте.

По аналогии можно устанавливать ОПН, муфты и прочее оборудования и изделия. Сразу после установки доп. оборудования все расчеты будут мгновенно обновлены и вес дополнительного оборудования будет учтен в расчете нагрузок на опору.

Установка дополнительного оборудования на опоры.
Установка дополнительного оборудования на опоры.

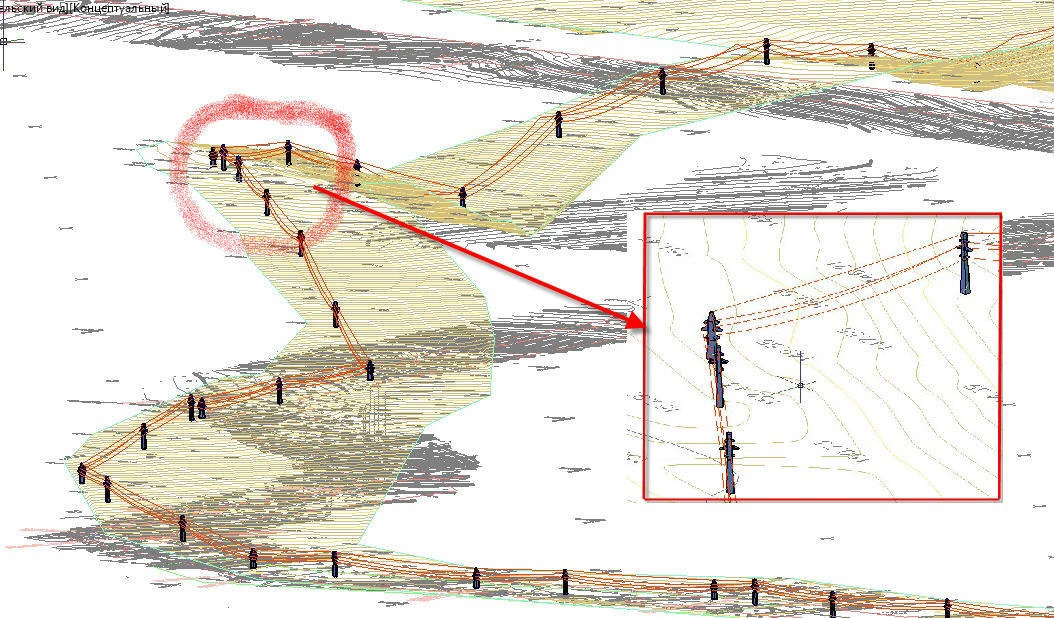

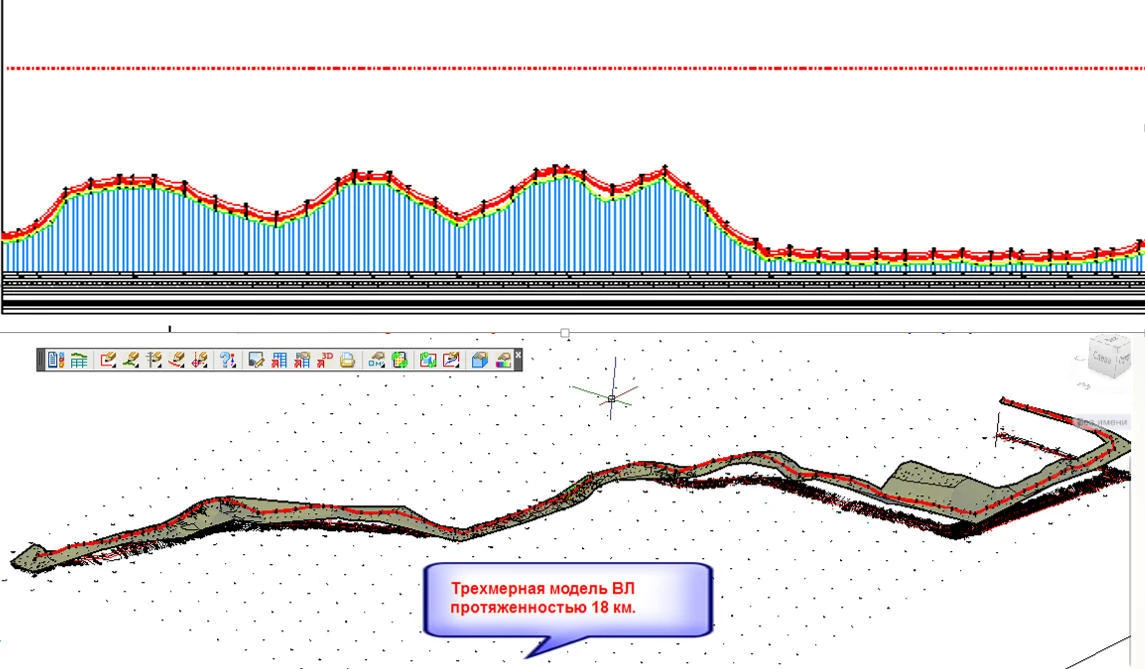

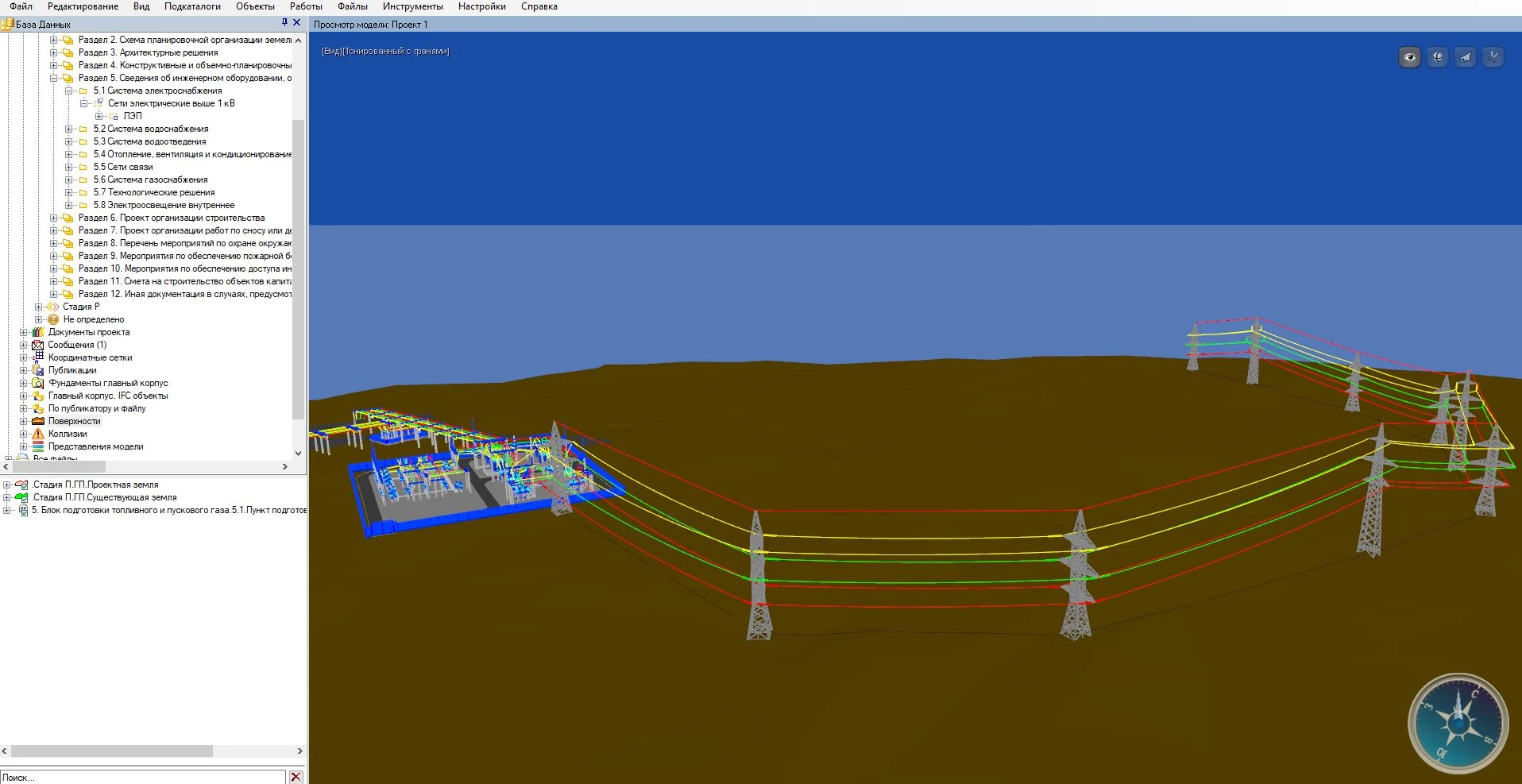

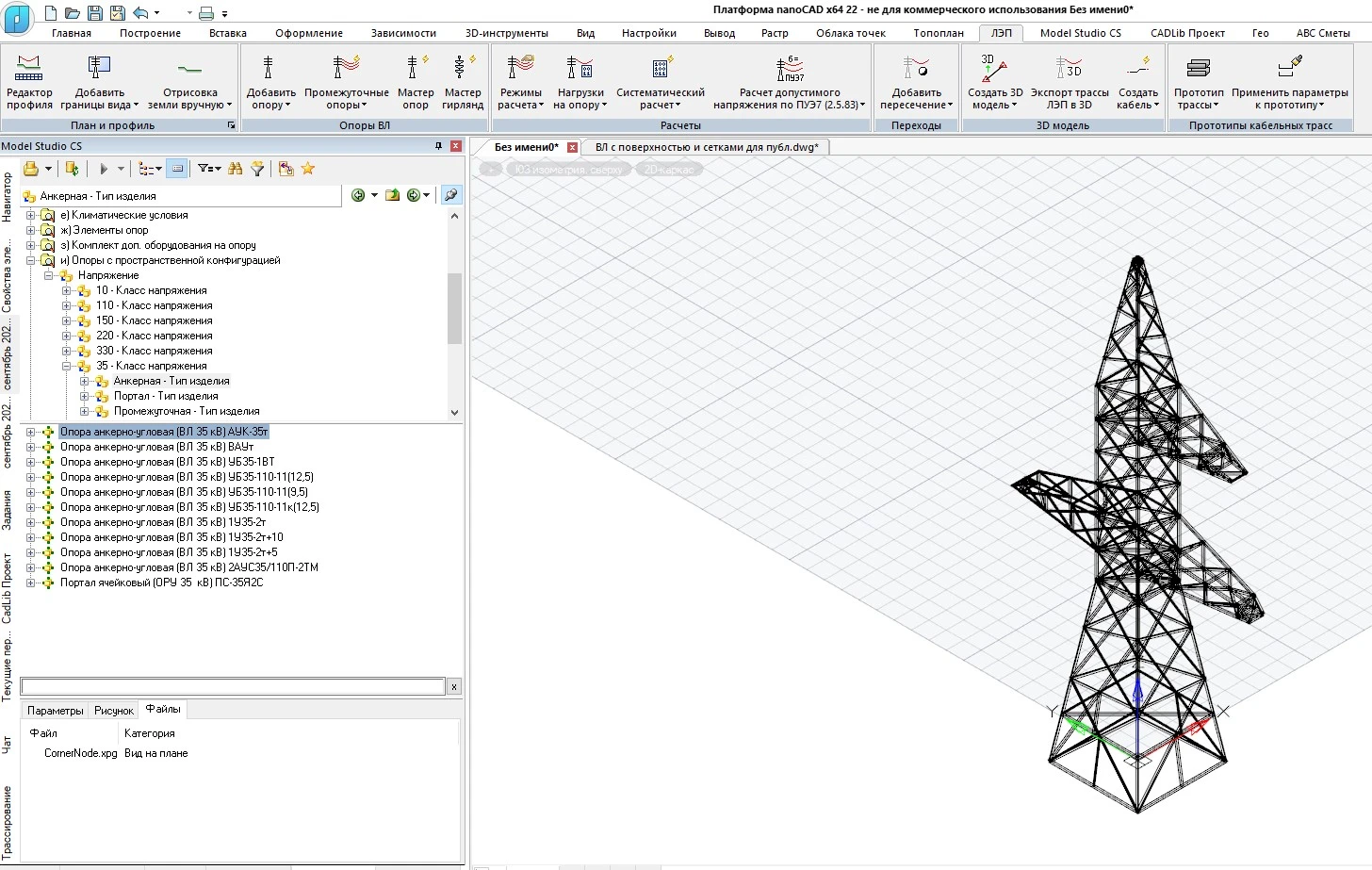

3D-модель ЛЭП

Программный комплекс Model Studio CS ЛЭП позволяет получать 3D-модель воздушной линии электропередач и работать с такой моделью.

В рамках задач 3D-проектирования, решаемых средствами Model Studio CS ЛЭП, можно:

  • автоматически создавать информационную 3D-модель ЛЭП по данным расстановки опор на профиле и плане;
  • осуществлять корректировку местоположения опор;
  • полноценно работать с 3D-моделью ЛЭП, подвешивать провода, арматуру, изменять режимы расчета провода, насыщать модель дополнительным оборудованием;
  • публиковать информационную 3D-модель ЛЭП в систему CADLib Модель и Архив для последующего управления строительством и эксплуатацией ЛЭП;
  • разрабатывать и вести базу данных оборудования, опор и изделий в трехмерном представлении.

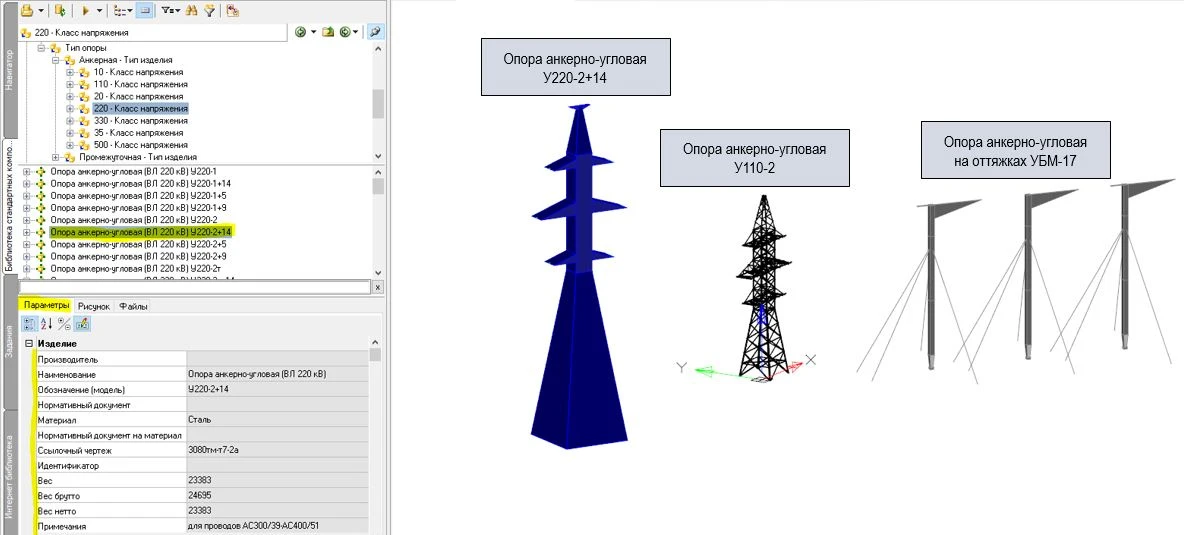

База данных оборудования, изделий и материалов

Уникальная база данных оборудования, изделий и материалов, обеспечивающая совместную работу всех пользователей.

База данных имеет встроенную систему классификаторов и выборок, которые помогают быстро найти оборудование, изделия и материалы, ознакомиться с их характеристиками и разместить на модели.

Гибкая, с продуманной эргономикой система разработки и пополнения базы данных интеллектуальных объектов позволяет легко создавать новые компоненты (оборудование, изделия и материалы) и пополнять единую базу данных оборудования, изделий и материалов.

Уникальная база данных оборудования и материалов.
Уникальная база данных оборудования и материалов.

Мероприятия по продукту

О разработчике

CSoft Development

CSoft Development - российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

Что нового

  • Обновлена база данных оборудования.
  • Обновлен мастер экспорта данных.
  • Оптимизирован расчет для тросов с высотой ЦТ в районе 25 м расчет основных параметров (ЦТ, стрелы, напряжения).
  • Доработка функции по оцифровке плана трассы.
  • Добавлен выбор исходного режима для механического расчета проводов по критическим пролетам.
  • Добавлен раздел по работе с CADLib Проект.
  • Обновлен менеджер библиотеки, позволяющий повысить скорость работы и предлагающий новые функции для администрирования базы данных.

Системные требования

Аппаратное обеспечение:

  • процессор Intel Pentium IV (минимум);
  • монитор 1024×768 True Color (минимум);
  • CD-ROM для установки программы;
  • видеокарта, поддерживающая стандарты Windows, с аппаратным ускорителем 3D-графики, поддержкой DirectX, 4 Гб (и более) памяти;
  • мышь или другие устройства указания, поддерживаемые операционной системой;
  • оперативная память — 4 Гб, рекомендуется 8 Гб и более;
  • свободное место на жестком диске — 4 Гб, рекомендуется 50 Гб и более.

Программное обеспечение:

  • операционная система Windows 7 (32 bit, 64 bit), Windows Vista (32 bit, 64 bit), Windows 8 (32 bit, 64 bit). Рекомендуются 64-битные версии;
  • Autodesk AutoCAD 2010/2011/2012/2013/2014/2015/2016. Рекомендуются 64-битные версии;
  • SQL Server или SQL Server Express не ниже версии 2008;
  • Microsoft Internet Explorer;
  • менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS).
