В Model Studio CS Открытые распределительные устройства (ОРУ) реализован весь необходимый инструментарий для компоновки и выпуска проектной/рабочей документации по открытым распределительным устройствам (ОРУ), закрытым распределительным устройствам (ЗРУ), расчета механической части гибких ошиновок открытых распределительных устройств и вводов воздушных линий электропередач электрических станций и подстанций.

Model Studio CS ОРУ спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на российском, так и на мировом рынке. Документация, формируемая с помощью этого программного комплекса, строго соответствует требованиям российских государственных и отраслевых стандартов.

Текущая версия комплекса работает в среде AutoCAD версий от 2010 до 2016 (а также программных средств, в состав которых AutoCAD включен: AutoCAD Architecture, AutoCAD Civil 3D, AutoCAD MEP) и nanoCAD Plus 8 (c модулем 3D «Моделирование»).

Model Studio CS ОРУ значительно расширяет возможности платформ AutoCAD и nanoCAD, делая работу инженера более комфортной и эффективной.

Комплекс позволяет решать следующие задачи:

Трехмерное проектирование подстанций

• Выполняется трехмерная компоновка оборудования.
• Используются трехмерные параметрические модели оборудование.

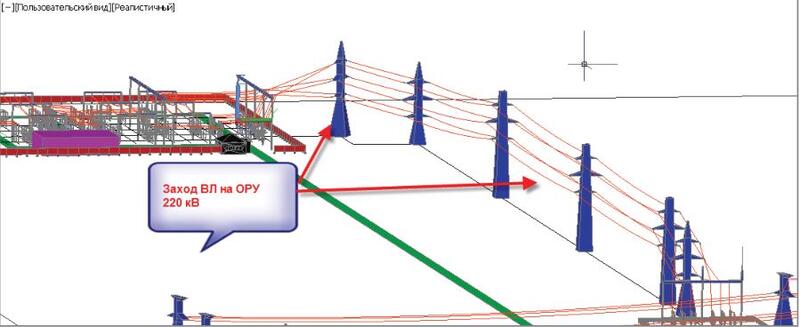

• На модели размещаются высоковольтное оборудование, ошиновка, строительные конструкции, подземные и наземные коммуникации.

Расчеты в среде проектирования

• Непосредственно в среде проектирования выполняется механические расчет гибкой ошиновки с учетом всех климатических воздействий.
• В процессе конструирования гирлянды изоляторов производится расчет числа изоляторов по длине пути утечки.

Проверка инженерных решений

• Проверка может быть выполнена между высоковольтным оборудованием и строительными конструкциями, между токоведущими частями и строительными конструкциями, транспортируемым оборудованием и т.д.
• Проверка выполняется в соответствии с требованиями ПУЭ-7.

Формирование и выпуск проектной и рабочей документации

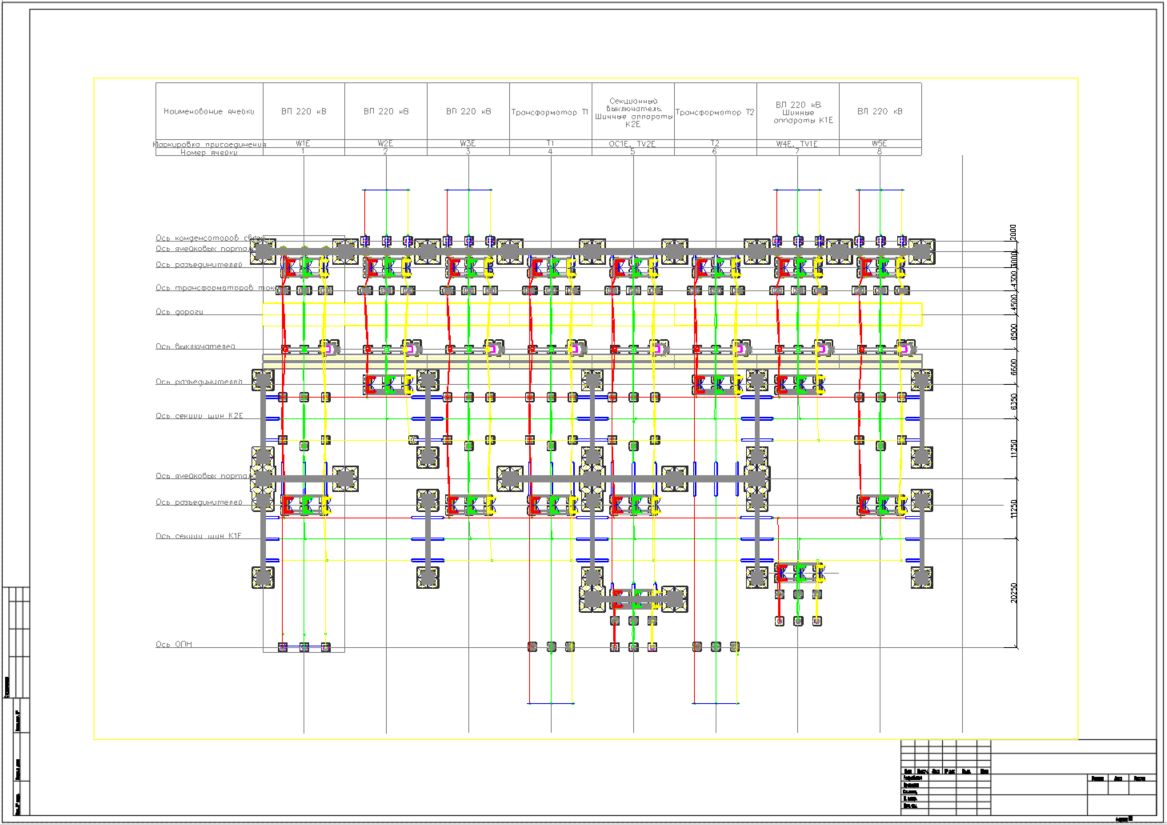

• Выполняются чертежи с автоматическим формированием планов, видов и разрезов.
• Автоматически проставляются отметки уровня, выноски, позиционные обозначения и размеры.
• Автоматически составляются спецификации, экспликации и ведомости, включенные в комплект поставки. Кроме того, имеется возможность самостоятельно добавлять и редактировать формы табличных документов. Эти документы будут автоматически заполняться с сохранением в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно в чертеже AutoCAD и nanoCAD.

Интеграция с Autodesk Navisworks

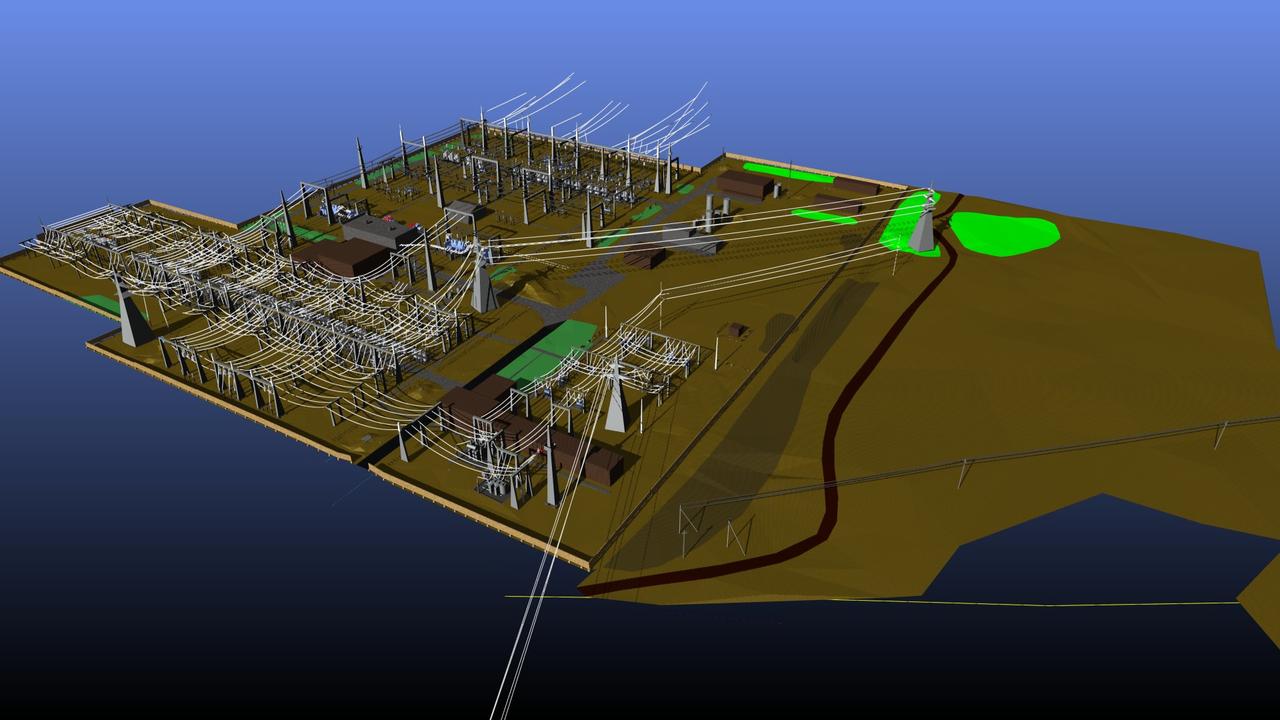

• Трехмерная модель подстанции, легко загружается в среду Autodesk Navisworks, что позволяет использовать функционал Navisworks при объединении различных фрагментов, подготовленных в сторонних программных продуктах, в единую модель.

Основные возможности:

Разработка планов размещения оборудования

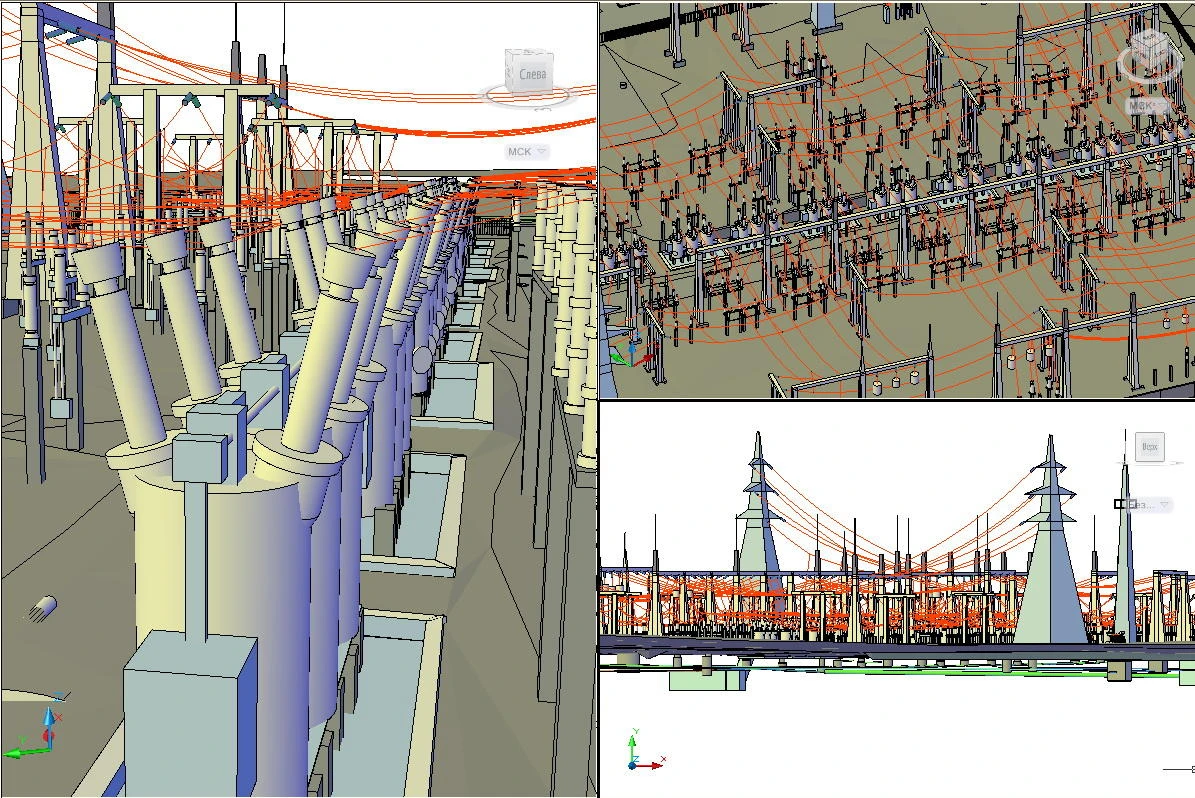

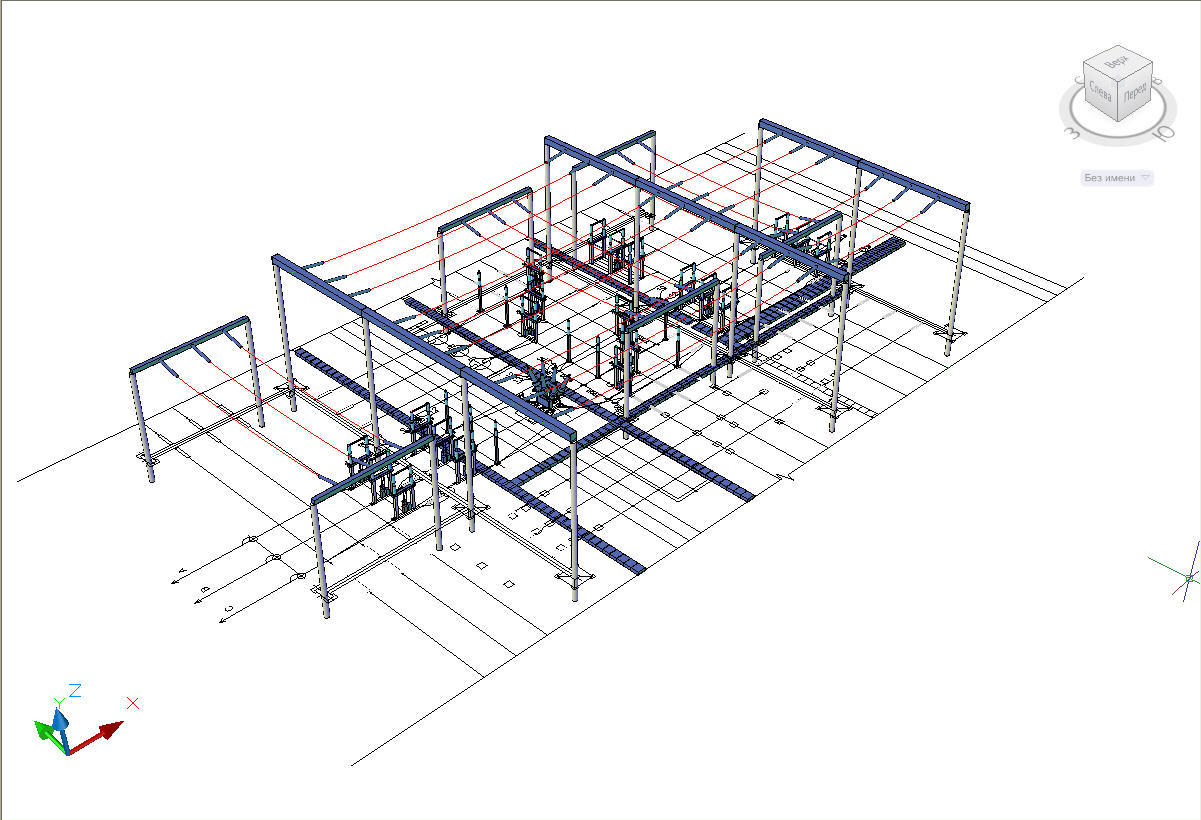

Для компоновки (размещения) оборудования в трехмерном пространстве в Model Studio CS ОРУ предусмотрены все необходимые инструменты и функции. Они обеспечивают удобство работы и возможность проверки допустимых расстояний в любой момент и на любом этапе реализации проекта.

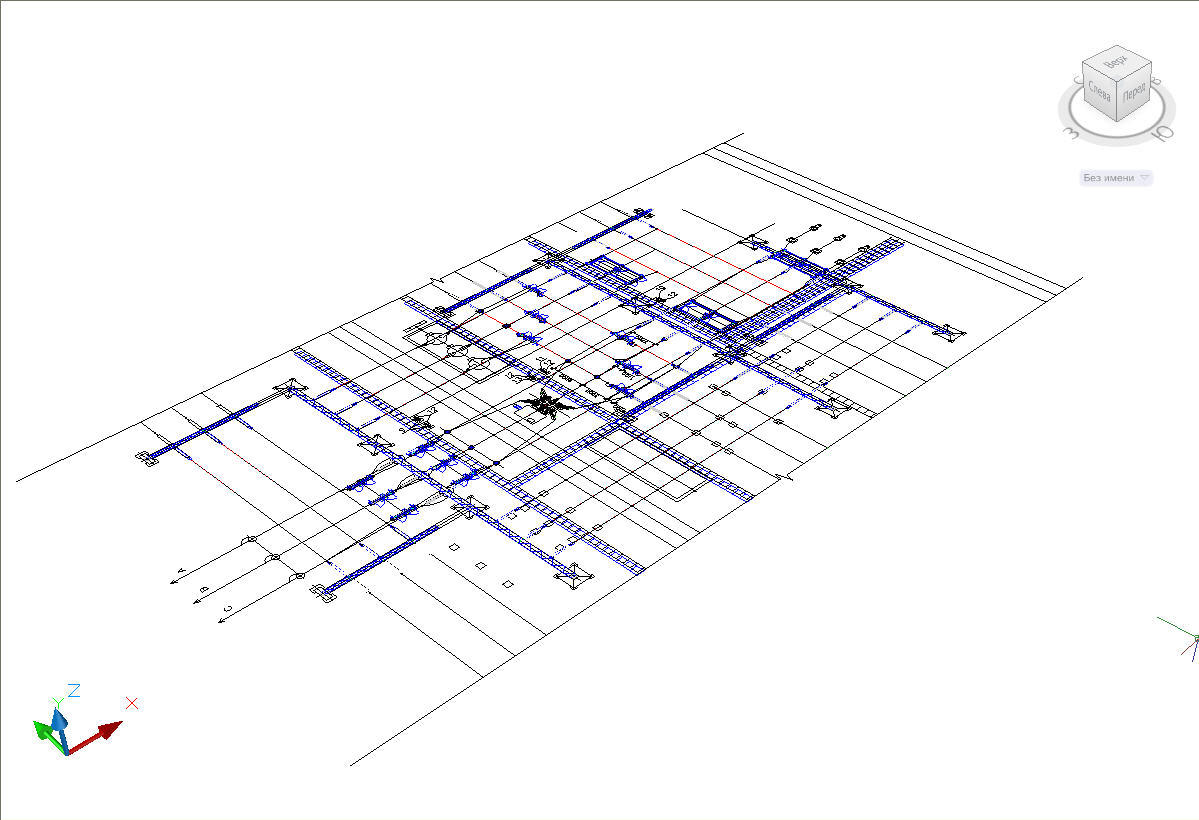

Комплекс Model Studio CS прошел тщательное эргономическое тестирование, по результатам которого были разработаны специальные средства, позволяющие в короткий срок освоить трехмерное проектирование. Одним из таких средств является инструмент быстрого перехода из двумерного в трехмерный вид. Эта возможность позволяет, выполняя проектирование на привычном 2D-плане, нажатием одной кнопки переключаться в 3D-режим для пространственного анализа модели. В процессе проектирования открытых распределительных устройств с использованием программного комплекса Model Studio CS проектировщик может одновременно решать сразу две задачи, получая реальное расположение оборудования в пространстве и план расстановки оборудования.

Оборудование, размещаемое в модели, может быть стандартным (в этом случае его выбирают из базы данных, поставляемой вместе с программным комплексом) или создаваться непосредственно в программе с помощью имеющихся инструментов.

Model Studio CS может использовать каталоги оборудования, подготовленные его производителями, а также модели, выполненные в различных САПР: AutoCAD, nanoCAD, Autodesk Inventor, Solid Works, КОМПАС и других САПР общего назначения (путем сохранения в формат *.dwg или DXF 3D).

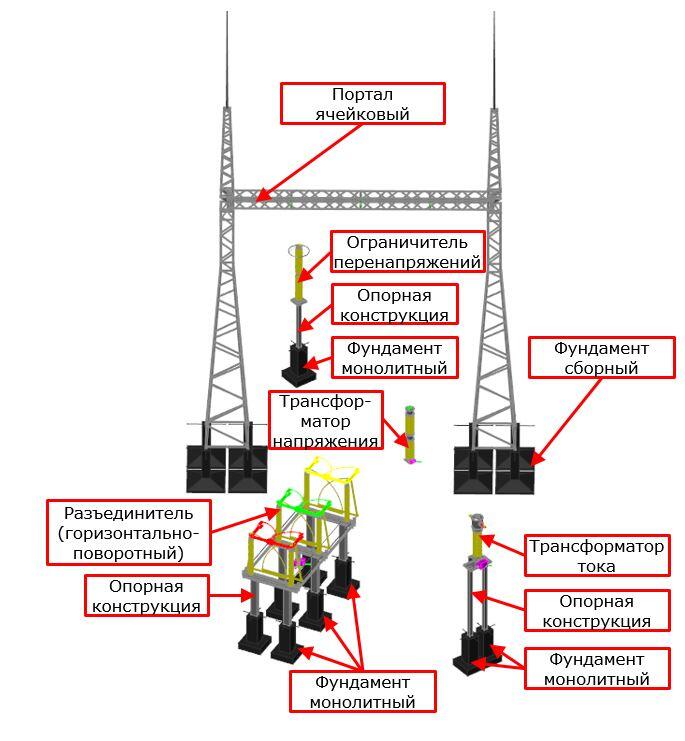

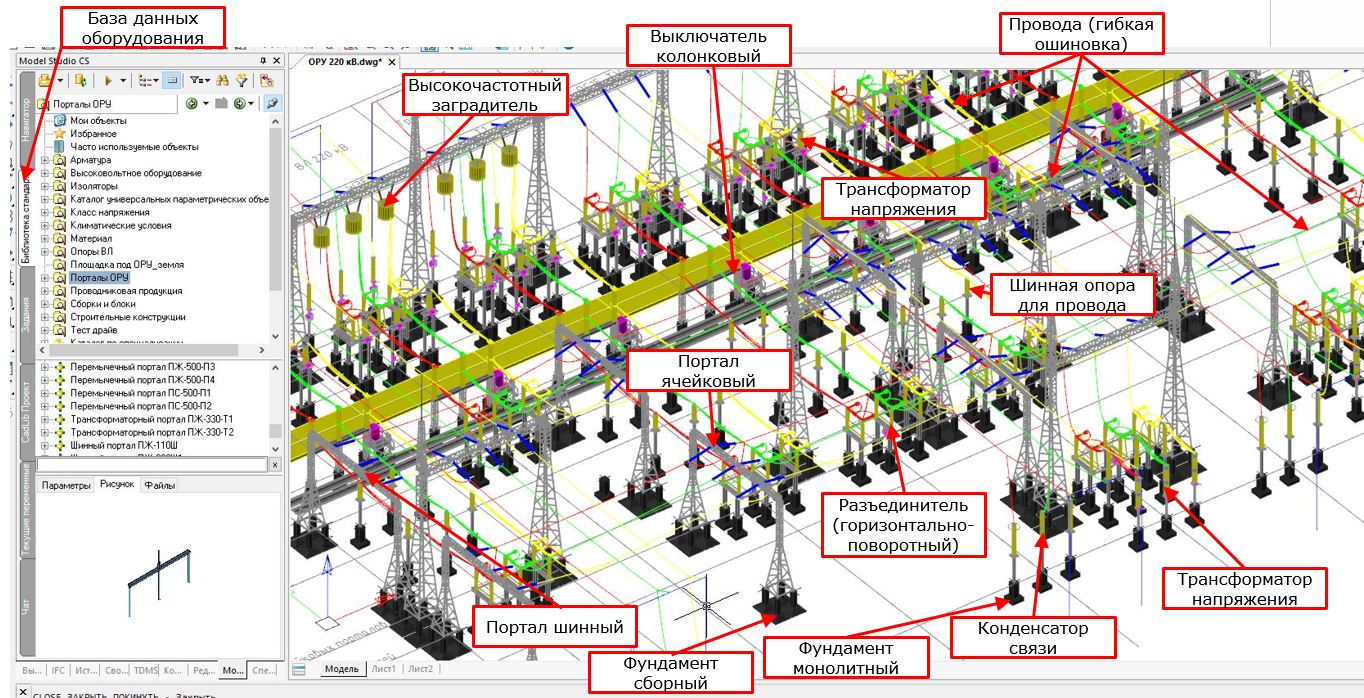

Модель, выполненная в Model Studio CS ОРУ, может содержать:

• высоковольтное оборудование;
• гибкую (провода) и жесткую ошиновку;
• шкафы, щиты, пульты;
• порталы, опоры ВЛ;
• строительные и металлоконструкции;
• кабельные конструкции;
• вспомогательные элементы:
  • мебель и обстановку (при проектировании ЗРУ, ОПУ);
  • озеленение и малые архитектурные формы (при проектировании вне здания).

База данных оборудования

База данных оборудования, изделий и материалов Model Studio CS встроена в среду проектирования и не требует вызова дополнительных программ.

Инженер, использующий Model Studio CS, получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Существует возможность предварительно (без вставки в чертеж) посмотреть, как выглядит объект, и (тоже без вставки) получить полную информацию о нем: марку, название завода-производителя, материал, вес, состав и другие полезные данные, необходимые для принятия решения.

Гибкая, с хорошо продуманной эргономикой система разработки и пополнения базы данных интеллектуальных объектов позволяет без труда сохранять в ней новое оборудование, изделия и материалы.

База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере. Обновление базы осуществляется через Интернет путем подключения к серверу разработчика, где пользователь может выбрать необходимое или новое оборудование и скопировать его на сервер своей проектной организации.

Расчеты в среде проектирования

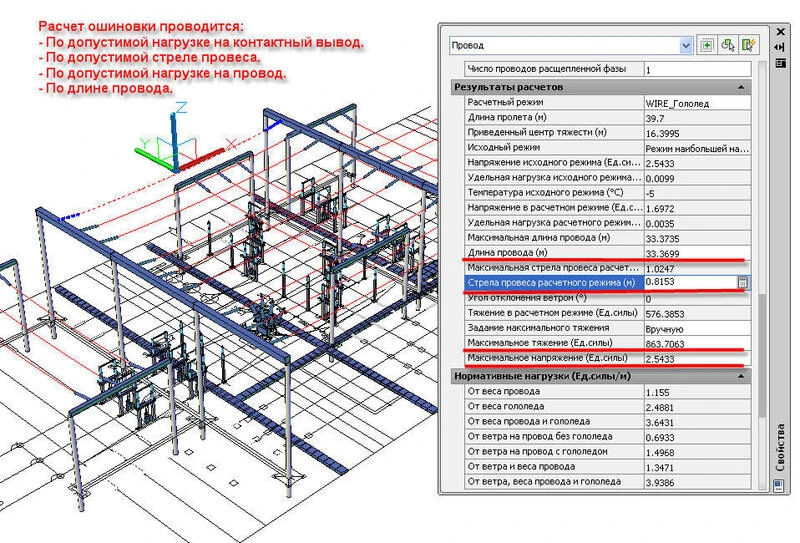

Model Studio CS Открытые распределительные устройства оснащен встроенной подсистемой механического расчета проводов, благодаря которой автоматически рассчитываются длина провода, тяжения, стрелы провеса, а также другие параметры и, как результат, отрисовывается кривая провисания провода. Механический расчет выполняется в соответствии с ПУЭ 7. При расчете учитываются не только свойства провода и климатические нагрузки, но и нагрузки от арматуры крепления, гирлянд, другого оборудования и проводов.

Кривая провисания моделируется уравнением цепной линии, что позволяет повысить точность результатов расчета. Подсистема расчета работает в режиме реального времени: в момент, когда отрисован провод, расчет выполняется автоматически. В дальнейшем он обновляется каждый раз, когда изменяются условия (например, при перемещении или изменении высоты портала происходит мгновенный перерасчет и перестроение кривых провисания). То же самое происходит при изменении любых параметров, влияющих на провисание проводов. Важно, что при желании проектировщик может просматривать все расчетные режимы.

Исходя из результатов механического расчета определяются монтажные стрелы и тяжения провода, причем отчет формируется по каждой ячейке открытого распределительного устройства.

Проверка инженерных решений

Программа выполняет следующие проверки:

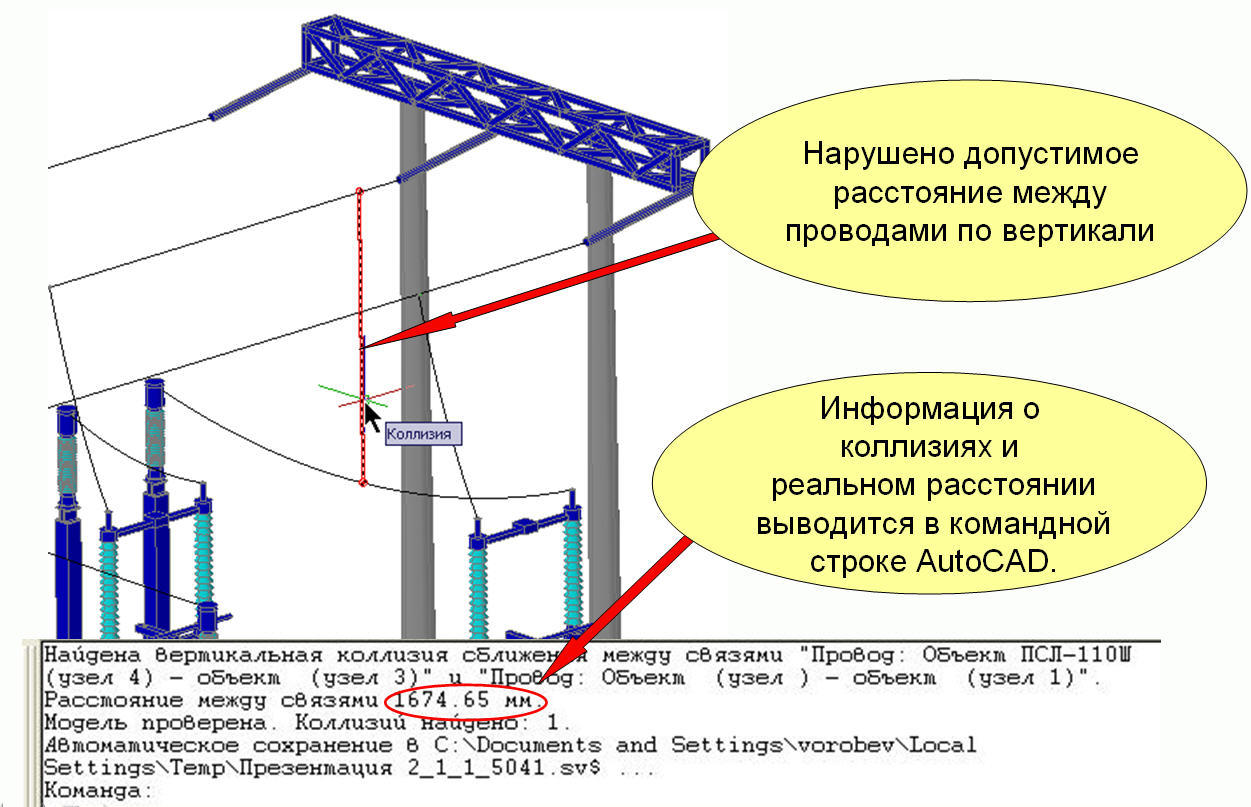

• проверка допустимых расстояний между оборудованием;
• проверка допустимых расстояний между проводами и оборудованием;
• проверка допустимого расстояния между проводами.

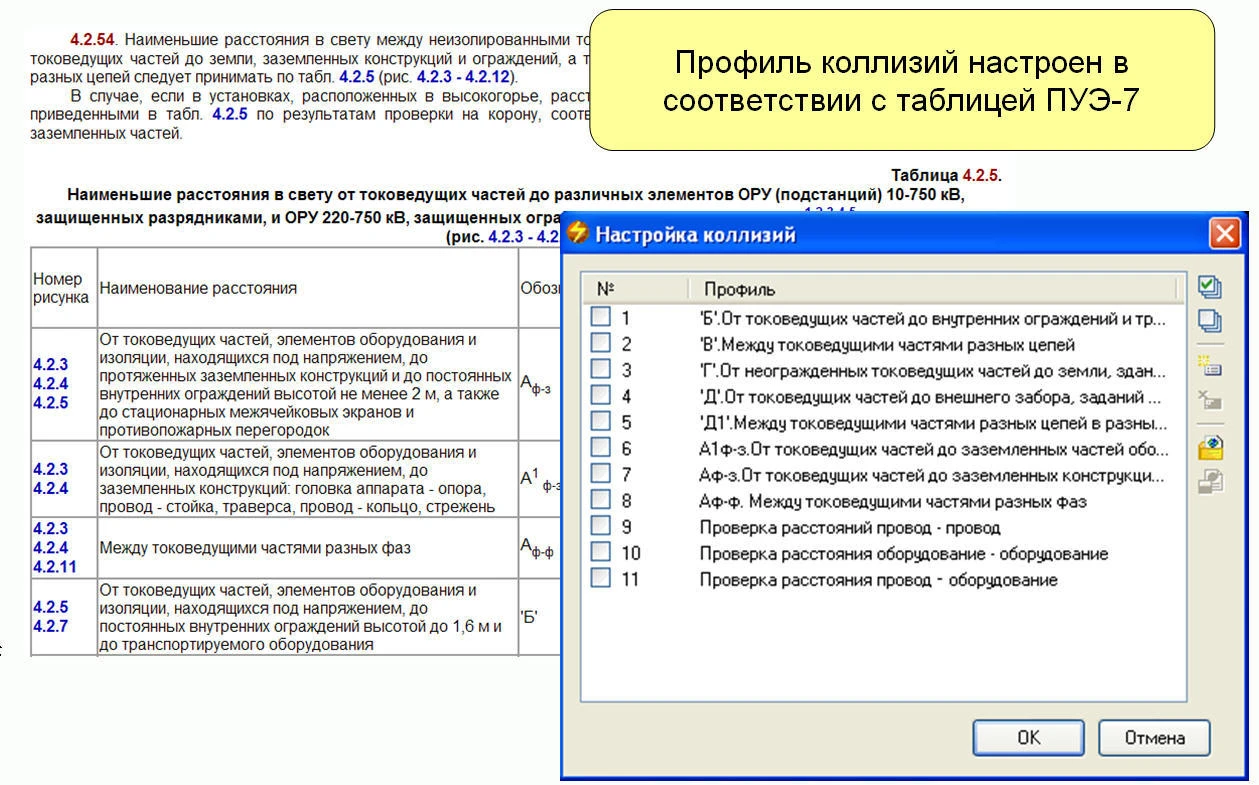

По умолчанию профиль коллизий в Model Studio CS ОРУ настроен в соответствии с таблицей 4.2.54 ПУЭ-7, что позволяет сразу же приступить к работе с этим инструментом.

При желании пользователь может самостоятельно проверить коллизии, а также изменить критерии проверки и задать дополнительные правила.

Интерфейс программы настолько понятен, что специальной подготовки для этого не требуется. Пользователям доступен отчет по найденным коллизиям с полной расшифровкой, между чем и чем возникла та или иная коллизия. Отчет можно вывести на печать или сохранить в удобном пользователю формате. В дальнейшем этот документ может использоваться, например, на совещании, где обсуждаются решения по устранению обнаруженных коллизий.

Наряду с использованием механизмов проверки, реализованных в Model Studio CS, возможна и проверка коллизий в программе Navisworks (проверяемая модель должна быть импортирована в эту программу). Navisworks позволяет проверять модели большей размерности, чем можно загрузить в AutoCAD.

Формирование и выпуск рабочей и проектной документации

На основе модели средствами Model Studio CS можно получить высококачественные чертежи и спецификации.

Чертежи

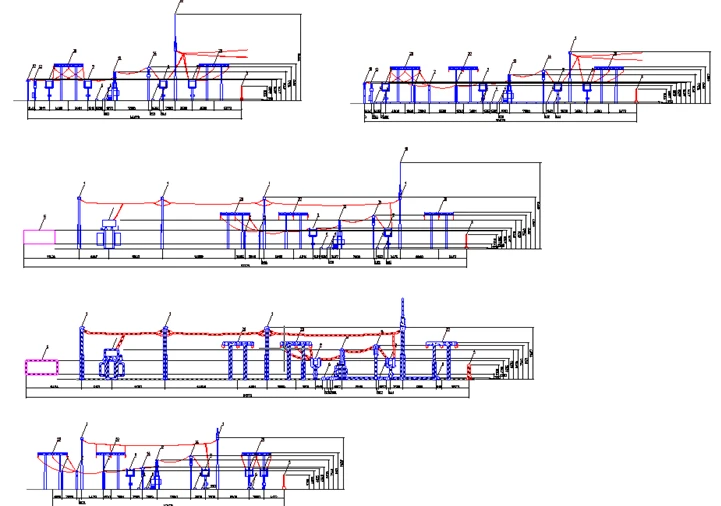

При оформлении проектных документов используются средства формирования видов и разрезов, подсистема автоматической простановки позиций, размеров и выносок, а также другие инструменты. В дополнение к правилам оформления, основанным на ГОСТ, пользователь может настроить собственные правила оформления разрезов и планов чертежа — для этого применяется специальный Мастер, который позволяет создавать, хранить, импортировать и экспортировать профили простановки размеров.

Табличные документы

Для удобства работы с моделью предусмотрен виртуальный спецификатор — всегда доступное для просмотра специальное диалоговое окно, где состав модели отображается в виде таблицы заданной формы (при необходимости пользователь может задать собственный вариант таблицы).

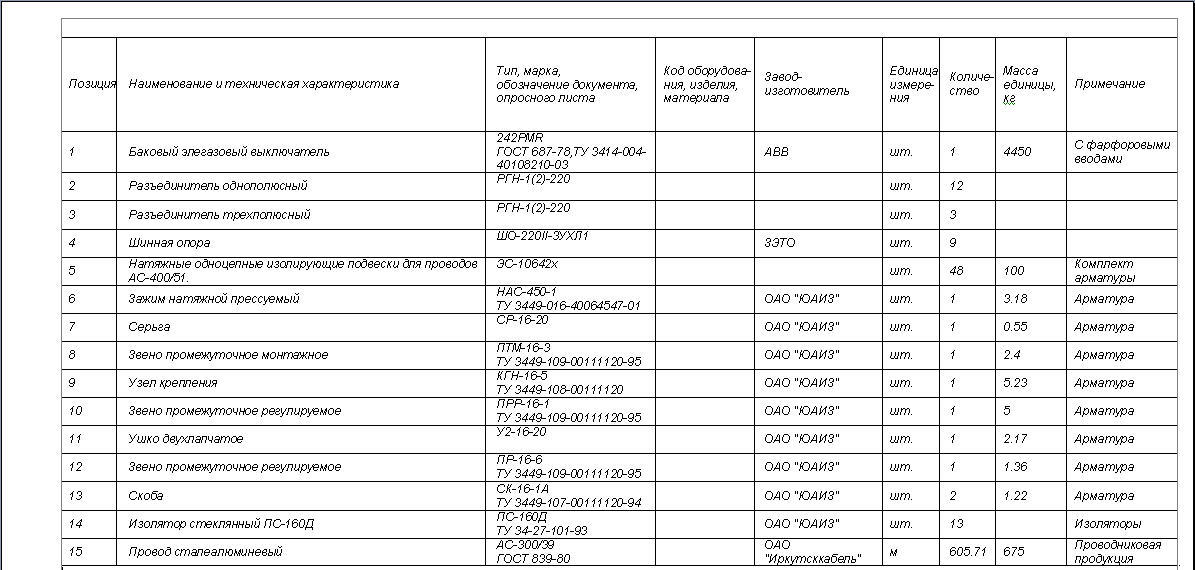

Комплекс Model Studio CS ОРУ позволяет нажатием одной кнопки формировать спецификации, экспликации, ведомости, сохраняя их в наиболее востребованных форматах (Microsoft Word, Microsoft Excel, RTF), а также непосредственно на чертеже в AutoCAD (*.dwg).

Пользователь может самостоятельно добавлять формы табличных документов, а значит адаптировать (с рамками, штампами, эмблемами и т.п.) имеющиеся формы под стандарт своей проектной организации или создавать собственные формы.

Информация о положении, координатах, размерах, параметрах оборудования может быть передана в другие приложения, что позволяет осуществить комплексный подход к проектированию. Совместная работа с другими САПР (ElectriCS 3D, ElectriCS Storm, ElectriCS Light и т.д.) позволяет Model Studio CS Открытые распределительные устройства занять достойное место в составе комплексных решений для проектирования систем электроснабжения.

Model Studio CS ОРУ позволяет уже на этапе освоения значительно ускорить выпуск документации и существенно сократить количество ошибок проектирования. Он располагает большими возможностями и в то же время предлагается по очень привлекательной цене: комплекс доступен как проектному институту, так и проектировщику, работающему дома.
