Программный комплекс Model Studio CS Отопление и вентиляция предназначен для трехмерного проектирования, компоновки и выпуска проектной/рабочей документации по внутренним системам отопления, вентиляции и кондиционирования воздуха на проектируемых или реконструируемых объектах. Model Studio CS Отопление и вентиляция значительно расширяет возможности платформ AutoCAD и nanoCAD в области трехмерного проектирования промышленных и гражданских объектов, делая работу инженера более комфортной и эффективной.
Комплекс позволяет решать следующие основные задачи: трехмерная компоновка и моделирование; аэродинамический расчет и проверка инженерных решений; формирование и выпуск проектной и рабочей документации.
Model Studio CS Отопление и вентиляция спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на российском, так и на мировом рынке. Документация, формируемая с помощью этого программного комплекса, строго соответствует требованиям российских государственных и отраслевых стандартов.
Текущая версия комплекса работает в среде nanoCAD или AutoCAD. В рамках задач трехмерного проектирования, решаемых средствами Model Studio CS Отопление и вентиляция:
Компоновка (размещение) оборудования в трехмерном пространстве является одним из наиболее ответственных технических решений при проектировании. Для решения компоновочной задачи в Model Studio CS Отопление и вентиляция предусмотрены все необходимые инструменты и функции. Они обеспечивают удобство работы и возможность проверки допустимых расстояний в любой момент и на любом этапе создания проекта.
Разработчики создали специальные инструменты, которые значительно упрощают работу. Прекрасным примером такого инструмента служит функция быстрого перехода из двумерного представления в трехмерное, которая позволяет выполнять проект на привычном плоском плане (2D), при этом переключение в трехмерный вид (3D) осуществляется одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.
Основным источником для размещения оборудования в модели, является база данных изделий и материалов (поставляется вместе с программным комплексом). На ряду с этим предусмотрена возможность использования уже готовых моделей оборудования, выполненных в различных САПР: nanoCAD, AutoCAD, Autodesk Inventor, SOLIDWORKS, КОМПАС и других САПР общего назначения (путем сохранения в формат DWG или DXF 3D).
Model Studio CS предоставляет возможность использовать в проектируемых системах готовое оборудование из базы данных оборудования, изделий и материалов. База данных оборудования, изделий и материалов непосредственно встроена в среду проектирования и не требует вызова дополнительных программ.
Каталоги оборудования, изделий и материалов, входящие в стандартную поставку Model Studio CS, охватывают широкий спектр изделий для систем отопления и вентиляции. Инженер получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами, миникаталогами. Существует возможность предварительно (без вставки в чертеж) посмотреть, как выглядит объект, и (тоже без вставки) получить полную атрибутивную информацию о нем: марку, название завода-производителя, материал, вес, состав и другие полезные данные, необходимые для принятия решения.
Работать с базой данных оборудования легко и просто. Требуется только выбрать объект из базы и разместить его на модели — оборудование отобразится на чертежах в необходимых строительных размерах, а также будет учтено в спецификациях и других документах.
Гибкая, с хорошо продуманной эргономикой система администрирования и пополнения базы данных интеллектуальных объектов позволяет без труда сохранять в ней новое оборудование, изделия и материалы.
База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере организации с разграничением прав использования.
Model Studio CS Отопление и вентиляция предлагает наиболее полный набор инструментов для решения задач компоновки разветвлённых сетей отопления и вентиляции.
Высокоэффективные инструменты отрисовки трубопроводов/воздуховодов позволяют трассировать трубопровод/воздуховод по координатам, по углам, с использованием привязок, а также применяя специальные интеллектуальные средства построений, например, координатные фильтры для точного позиционирования трассы относительно объектов смежных специальностей.
В Model Studio CS Отопление и вентиляция встроен инструмент автоматической трассировки, позволяющий соединить две выбранные пользователем точки трубопроводом/воздуховодом заданного размера сечения по наименьшему конструктивному расстоянию, с автоматическим расположением отводов.
Построение трубопроводов/воздуховодов ведется не только эскизированием с применением обобщенных деталей (примерные размеры, условные диаметры, отсутствие информации о производителе), но и в конструкторском режиме, когда используются точные диаметры, точные размеры и точная информация об изделиях (использование миникаталогов или «спеков»). Современное исполнение Model Studio CS Отопление и вентиляция позволяет на любом этапе внести в модель исправления, при этом элементы искусственного интеллекта программы произведут корректировку всех связанных деталей и трубопроводов/воздуховодов, автоматически пересчитывая длины труб/воздуховодов и выполняя подгонку размеров сечения трубопровода/воздуховода.
Наряду со стандартными функциями построения и редактирования, программа предлагает и ряд уникальных возможностей:
Проектирование систем отопления и вентиляции здания средствами Model Studio CS ведется при помощи интеллектуальных объектов базы данных. Конструирование воздуховодов и оборудования интуитивно понятно и позволяет создавать модели любой сложности. При редактировании объектов все связи между элементами сохраняются, при этом пользователю предлагается выбрать элементы, которые так же должны быть изменены. Поддерживается создание сборок типовых узлов вентиляции с последующим сохранением в базу данных, с целью дальнейшего использования в других проектах.
Построение трехмерной модели и ее визуальный анализ при большой плотности трубопроводов/воздуховодов, оборудования и конструкций могут вызывать трудности. Кроме того, если пользоваться обычными решениями, может оказаться весьма трудоемким измерение расстояний между объектами модели.
Model Studio CS включает специальный функционал для автоматической проверки нарушений расстояний и самопересечений объектов модели.

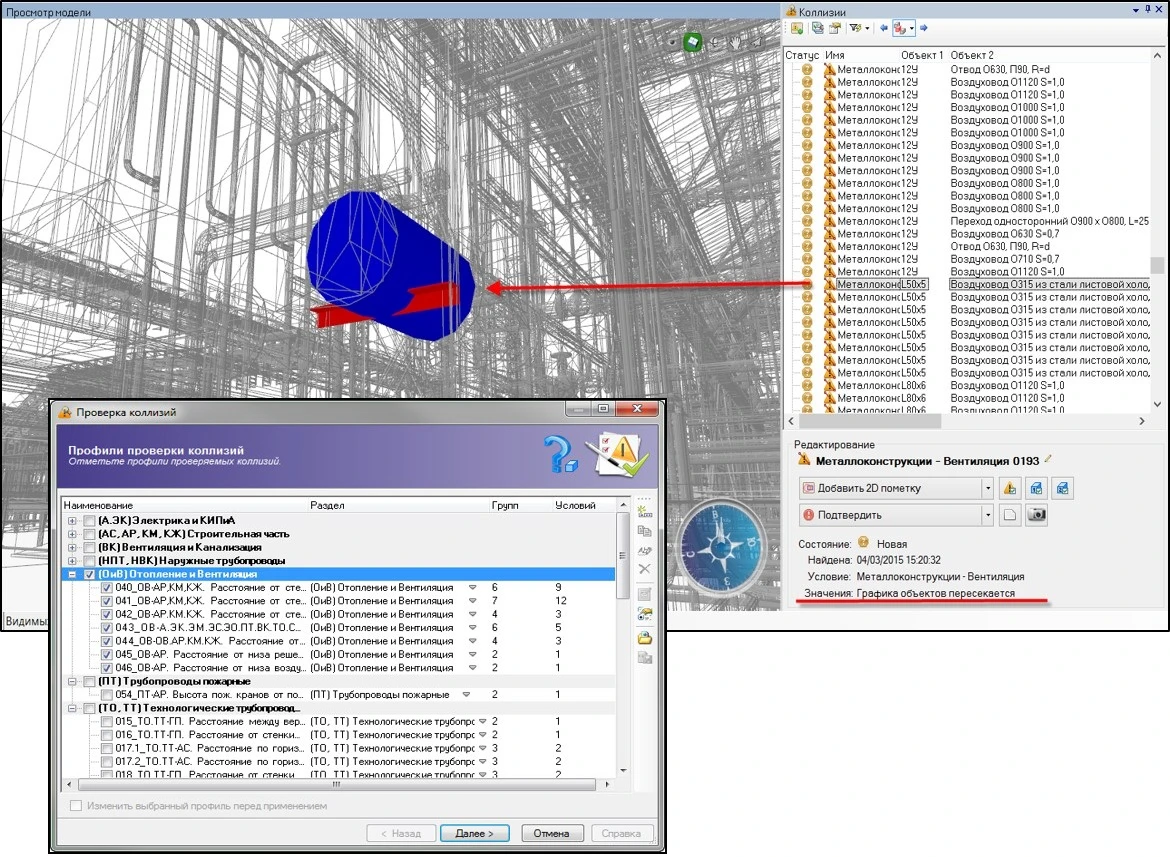

Система проверки коллизий позволяет проверить расстояния между трубопроводами/воздуховодами, деталями систем, оборудованием, конструкциями, кабелями и другими объектами Model Studio CS.
По умолчанию, в стандартной поставке Model Studio CS Отопление и вентиляция проверка коллизий осуществляется на соответствие ПБ 03−585−03, а также на самопересечения объектов модели. При необходимости пользователь может самостоятельно добавить правила проверки модели в специальном диалоговом окне и сохранить их для последующего использования.
Проверка на предмет коллизий возможна в любой момент, как только проектировщик сочтет ее необходимой. По факту обнаружения коллизий Model Studio CS составит отчет в виде таблицы и покажет все нарушения на трехмерной модели, где проектировщик сможет их оперативно исправить.
Достаточно нажать одну кнопку — и Model Studio CS выполнит проверку на наличие коллизий, пересечений, нарушений предельно допустимых размеров в соответствии с настроенными параметрами.
Автоматизированная проверка модели на коллизии с объектами смежных специальностей осуществляется в программе CADLib Модель и Архив.

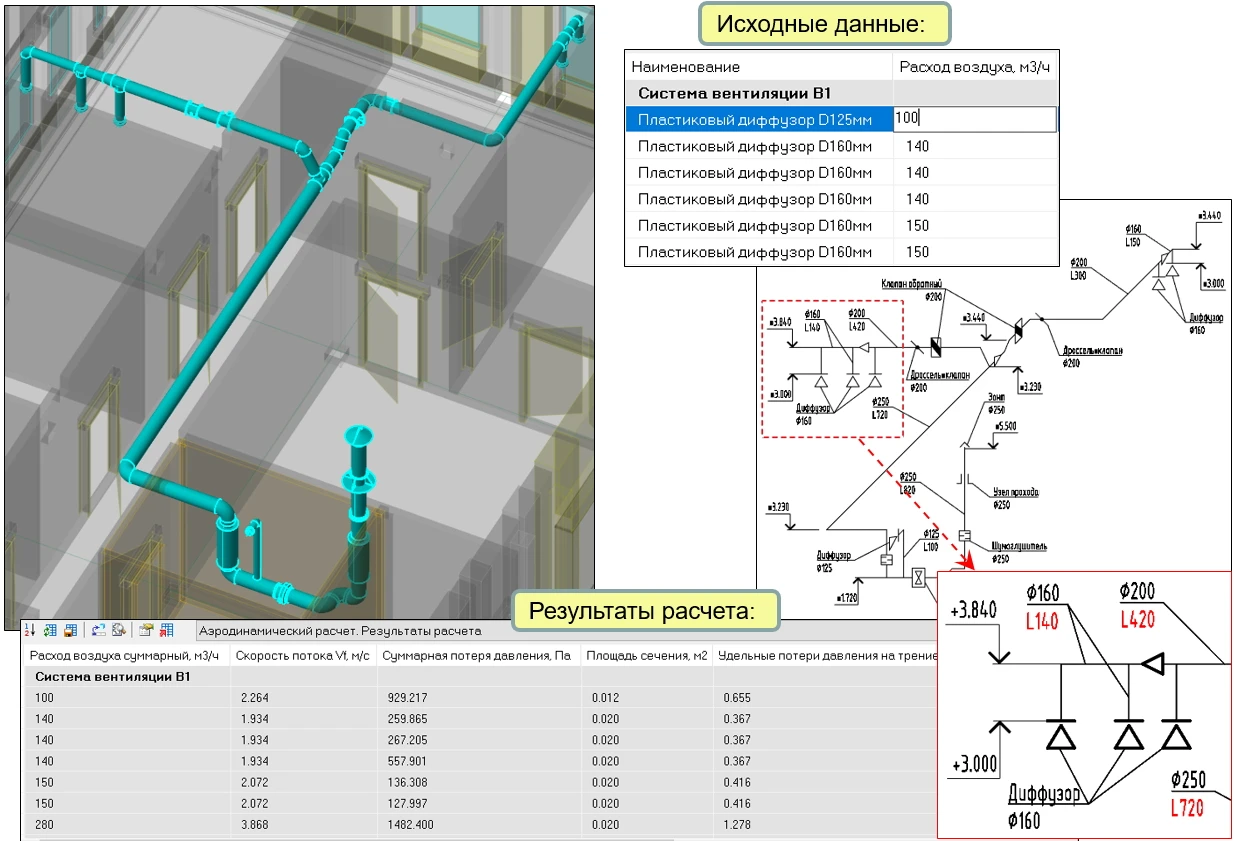

Model Studio CS Отопление и вентиляция позволяет выполнять расчет расходов и аэродинамических характеристик системы вентиляции. Исходными данными для расчета являются расходы воздуха на конечных элементах системы вентиляции: диффузоры, решетки и пр. Полученные результаты расчета сохраняются в параметрах элементов системы вентиляции и могут быть выведены в табличном виде (таблица Word, Excel, CAD-приложение), либо на чертежи (проекции, изометрические виды, аксонометрические схемы).
Model Studio CS Отопление и вентиляция располагает уникальными средствами документирования, которые обеспечивают автоматическое получение высококачественных чертежей.
Разработчики Model Studio CS Отопление и вентиляция постарались сделать процесс документирования удобным, простым, не требующим специальных знаний, но в то же время позволяющим получать необходимую документацию быстро и качественно. В программе применен так называемый интеллектуальный метод документирования: пользователю обеспечена возможность контролировать процесс и при необходимости оперативно вносить изменения в проектные данные.

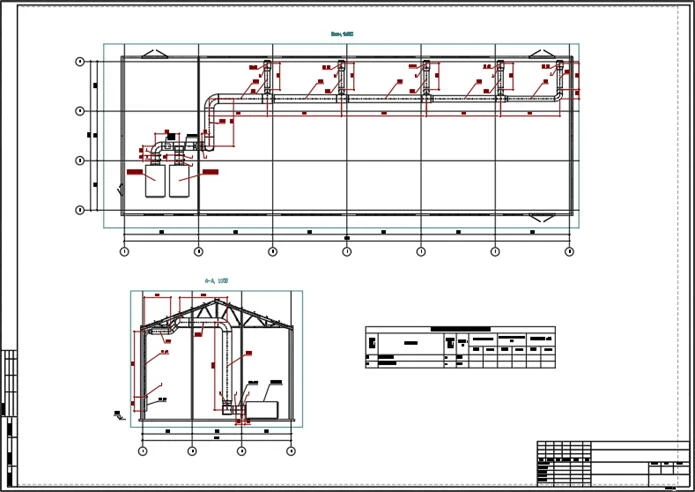

Математическое ядро Model Studio CS формирует на основе трехмерной модели чертежи высочайшего качества. Программа генерирует планы, виды и разрезы, в автоматическом режиме проставляя отметки уровня, выноски, позиционные обозначения и размеры.
Весь процесс получения чертежа весьма прост, понятен любому проектировщику и сводится к выполнению нескольких простых действий:
В результате мы получим достоверный чертеж, на котором будут проставлены размеры, выноски, отметки уровня и т.д., при этом все будет выполнено автоматически на основе трехмерной модели. В дополнение к правилам оформления, основанным на ГОСТ, пользователь может настроить собственные правила оформления разрезов, видов, планов и схем — для этого применяется Мастер оформления, который позволяет создавать, редактировать, импортировать и экспортировать профили простановки размеров, выносок, отметок уровня.
Для решения задач стандартизации получаемых чертежей в рамках организации, разработчиками Model Studio CS Отопление и вентиляция реализован функционал так называемых преднастроенных проекций.
Преднастроенная проекция — это единый шаблон, в котором объединены настройки генерации чертежей и их оформления. Применение данного функционала сводит получения оформленного чертежа к двум действиям — выбору шаблона и указания места вставки результата на листе.
Наряду с обычными чертежами планов, видов и разрезов Model Studio CS позволяет в автоматическом режиме генерировать изометрические монтажные чертежи с разбивкой на отдельные листы. Для генерации необходимо всего лишь выбрать один или несколько трубопроводов. Результатом работы будет набор чертежей, содержащий комплект изометрических схем всех выбранных трубопроводов. На сгенерированных схемах в автоматическом режиме проставляются размеры, отметки уровней, выноски и другие элементы оформления, а так же на каждом листе спецификация элементов и таблица длин труб.

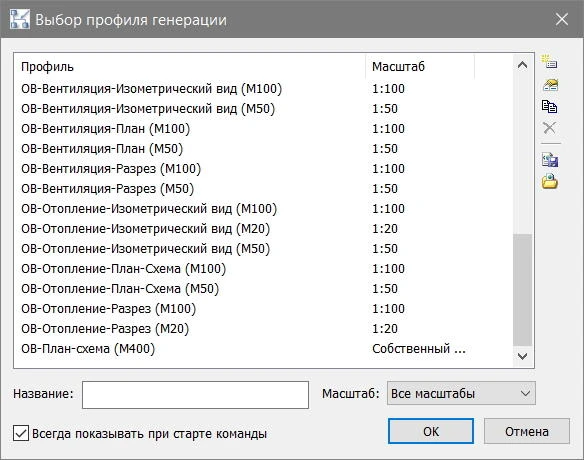

Гибкая система редактирования и настройки профилей генерации изометрических монтажных чертежей позволяет быстро и эффективно вносить изменения в существующие шаблоны и учитывать таким образом специфические требования к оформлению документации конкретной организации.

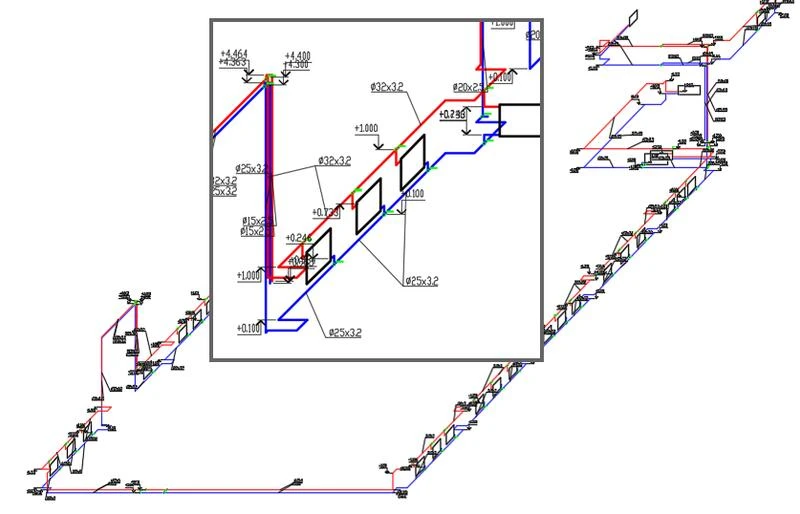

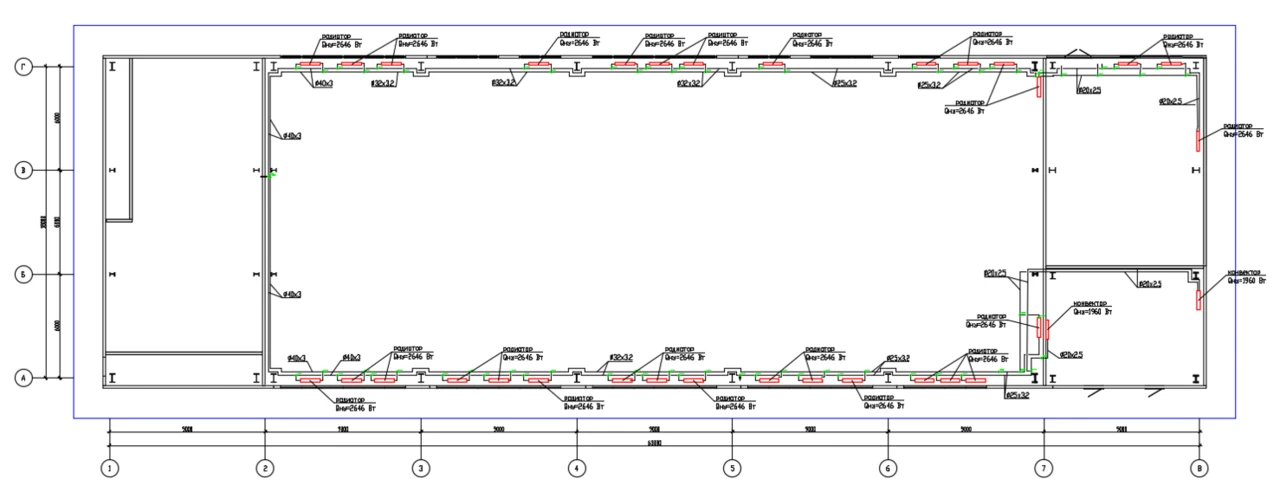

Model Studio CS поддерживает автоматическую генерацию план-схем (трубопровод в линию) и аксонометрических схем с простановкой выносок, отметок уровня и других элементов оформления. Генерация схем может происходить как по всей модели, так и отдельно по каждой системе. Уникальной возможностью при генерации план-схемы по системе отопления является опция разнесения трубопроводов, расположенных в трехмерной модели друг над другом, на схеме на определённое расстояние, заданное в настройках.
Все настройки, выполненные по умолчанию и включенные в стандартную поставку, могут быть изменены пользователем.
На основе разрабатываемой средствами Model Studio CS трехмерной информационной модели генерируется полный комплект табличной документации — спецификации оборудования и материалов, заказные спецификации, экспликации оборудования, таблица воздухообмена помещений и другие. Генерация происходит полностью в автоматическом режиме, пользователю необходимо лишь выбрать требуемый шаблон и формат приложения, в которое будет выгружен финальный вариант. На данный момент поддерживается сохранение табличных документов в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно на чертеже в виде таблиц AutoCAD или nanoCAD.
Для удобства работы с моделью, подготовки и выгрузки табличных документов в Model Studio CS предусмотрен специальный интерактивный инструмент Спецификатор. Спецификатор — это всегда доступное для просмотра специальное диалоговое окно, в котором в табличном виде заданной формы отображается состав текущей трехмерной модели (при необходимости пользователь может задать собственный вариант таблицы).
Выбирая позицию в спецификаторе, автоматически выбираются объекты модели, которые соответствуют данной позиции, что делает редактирование атрибутивной информации в модели более удобным и эффективным. Часть параметров можно назначить в самом спецификаторе, например, поле позиции, которое заполняется пользователем вручную или автоматически по порядку.

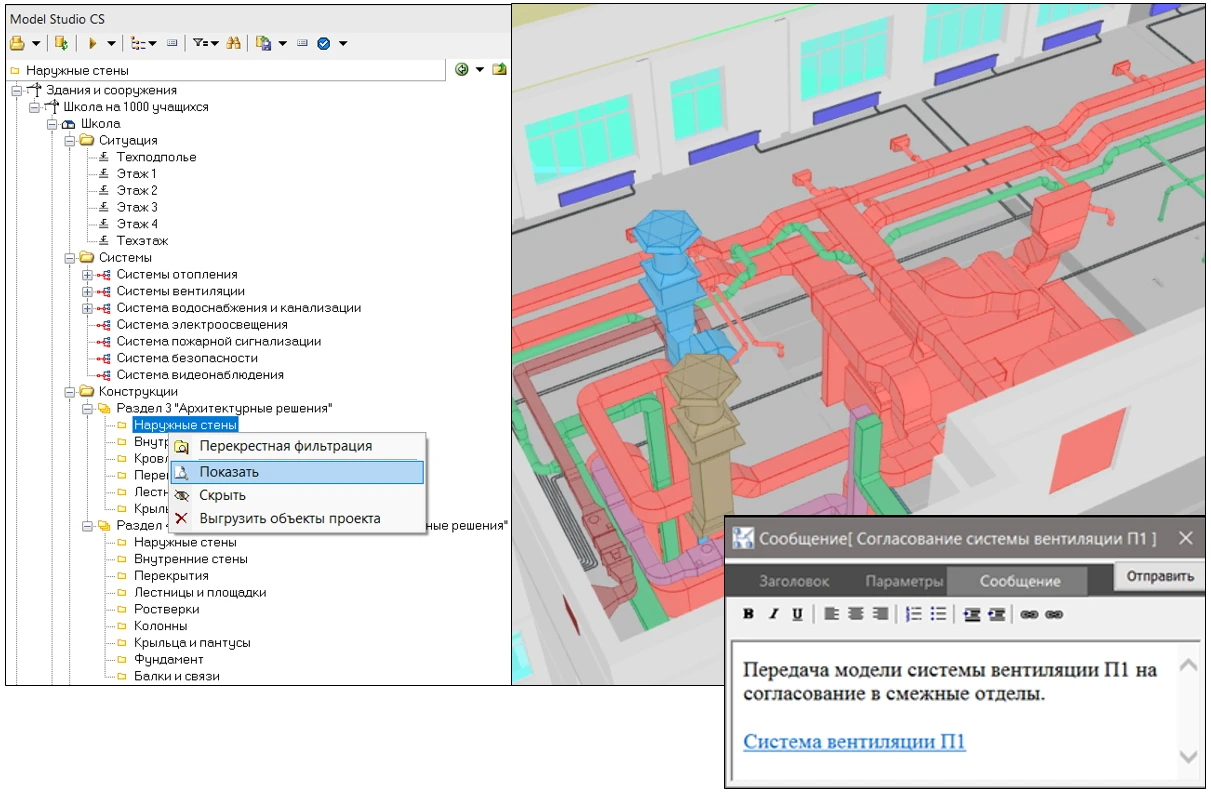

Трехмерные модели, чертежи и спецификации, создаваемые в Model Studio CS Отопление и вентиляция полностью интегрированы в единую среду комплексного проектирования на основе технологии CADLib Проект. Совместная работа в единой базе данных проекта позволяет свести к минимуму ошибки проектирования и повысить качество разрабатываемых моделей.
В любой момент разработки трехмерной модели пользователь имеет возможность подгружать в чертеж из базы данных проекта объекты смежников и принимать компоновочные решения, имея полную информацию по объекту проектирования. В случае обновления объектов смежных специальностей программа подскажет о наличии устаревших объектов и предложит их актуализировать.
В самом начале создания модели в Model Studio CS, пользователь привязывает чертеж к проекту. В дальнейшем рабочий чертеж хранится в единой базе данных проект и по мере необходимости забирается на редактирование.
В Model Studio CS предусмотрен функционал по передачи заданий между отделами со ссылками на объекты модели и ссылками на объекты структуры проекта.
Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).
