Model Studio CS Строительные решения

от 119 100 ₽По запросу

Model Studio CS Строительные решения значительно расширяет возможности платформы AutoCAD/nanoCAD, делая работу инженера более комфортной и эффективной.

Комплекс позволяет решать следующие задачи:

  • формирование трехмерной информационной модели строительных конструкций по разделам АР, АС, КМ, КЖ;
  • формирование и выпуск проектной и рабочей документации в соответствии с требованиями ГОСТ и популярными отраслевыми стандартами, включая автоматический расчёт объёмов работ в процессе разработки проекта;
  • экспорт трехмерной модели в расчетный комплекс ПК ЛИРА-САПР, ПК ЛИРА и ПК SCAD Office;
  • выполнять все необходимые проверки на предмет обнаружения коллизий, пересечений, нарушений предельно допустимых расстояний со смежными специальностями;
  • интегрировать геологическую модель (например, созданную в программе CREDO) с трехмерной моделью Model Studio CS, а затем использовать данные модели для генерации продольного профиля и таблицы условных обозначений.

Программный комплекс разрабатывался как оптимальный инструмент для проектирования заводов, объектов электроэнергетики, обустройства месторождений, добывающих и перерабатывающих производств, насосных станций и объектов городского хозяйства, складов и терминалов, объектов жилой и административной инфраструктуры производств. Он включает в себя библиотеки строительных изделий и конструкций.

Оптимальная автоматизация обеспечивается уникальным сочетанием Model Studio CS Строительные решения и nanoCAD Plus, которое во многом превосходит аналоги на базе программ иностранных разработчиков, поскольку создано с учетом отечественной школы проектирования и соответствует требованиям российских норм и правил.

Модели, создаваемые в Model Studio CS Строительные решения, содержат всю необходимую атрибутивную информацию и являются основой для генерации проектно-сметной документации.

Сохраняя модель в CADLib Модель и Архив, пользователь автоматически создает информационную систему поддержки строительства и эксплуатации (BIM) с широкими возможностями.

Model Studio CS Строительные решения совместно с nanoCAD Облака точек может использоваться при реконструкции промышленных зданий и сооружений. Благодаря простоте и продуманности инструментов эта связка позволяет легко воссоздать модель на основе облака точек, полученных в результате лазерного сканирования.

CSoft Development
CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

База строительных элементов, изделий и материалов

В Model Studio CS Строительные решения база данных строительных элементов, изделий и материалов постоянно актуализируется и является самой важной составляющей программного комплекса. Интеллектуальные объекты, хранящиеся в ней, обеспечивают инженера необходимыми средствами для создания модели. Строительные элементы, хранящиеся в базе данных, содержат параметрические геометрические объекты с необходимым набором атрибутивной информации, а также дополнительную информацию и специальные элементы управления геометрией, обеспечивающие интеллектуальное поведение элементов.

Пользователи могут самостоятельно создавать новые элементы параметрической графики, сохранять их и пополнять типоразмеры.

База данных строительных элементов, изделий и материалов Model Studio CS встроена в среду проектирования и не требует вызова дополнительных программ: комфортное диалоговое окно предоставляет пользователю удобный и наглядный доступ к ней.

Инженер, использующий Model Studio CS, получает все инструменты, необходимые для работы с базой данных: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Предусмотрена возможность без вставки в чертеж просмотреть, как выглядит объект и (также без вставки) получить полную информацию о нем: марку, размеры, название завода-изготовителя, материал, вес, состав и другие данные, необходимые для принятия решения.

Гибкая, с хорошо продуманной эргономикой система разработки и пополнения базы данных интеллектуальных объектов позволяет без труда сохранять в ней новое оборудование, изделия и материалы.

Формирование трехмерной информационной модели

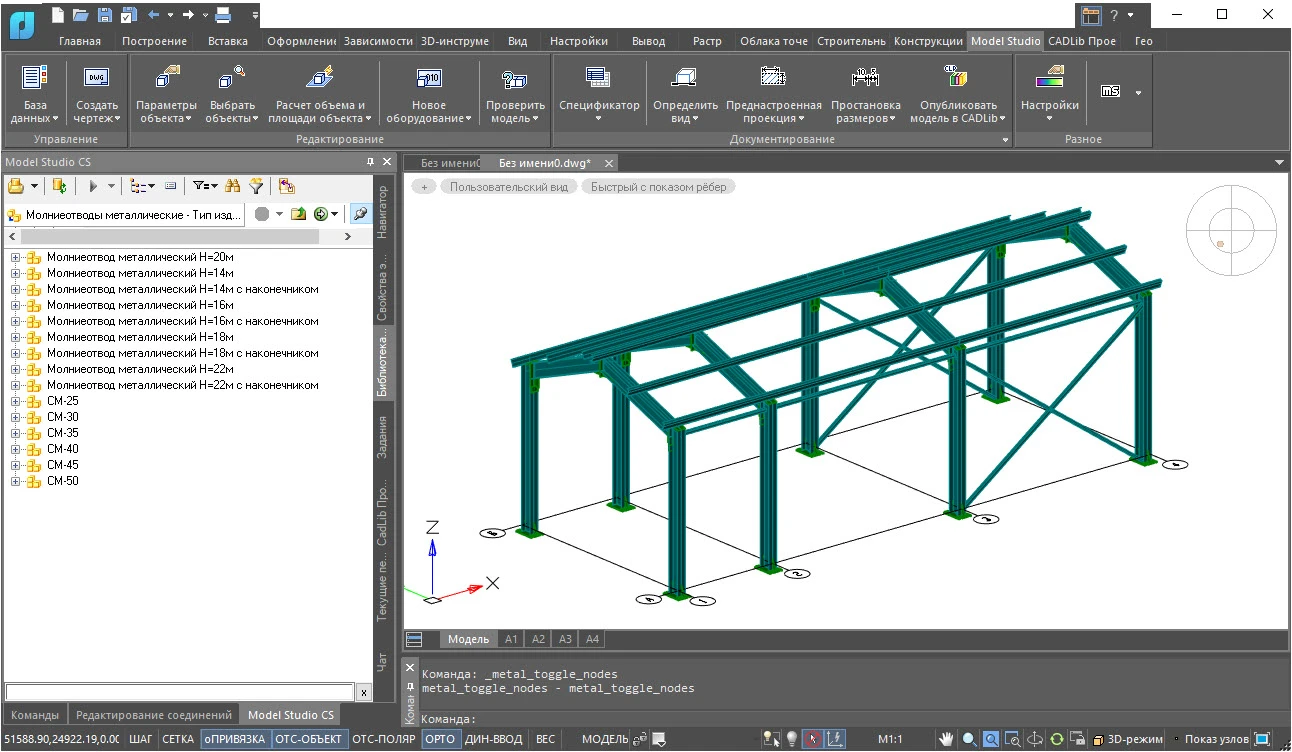

Model Studio CS Строительные решения позволяет выполнять все необходимые виды операций по созданию зданий и сооружений разделов проекта АР, АС, КМ, КЖ при помощи специальных инструментов и параметрических объектов базы данных:

  • использование интеллектуальных параметрических архитектурно-строительных объектов (стены, сэндвич-панели, окна, двери, помещение, отделка, лестницы и площадки, опоры, мебель, элементы благоустройства и многое другое);

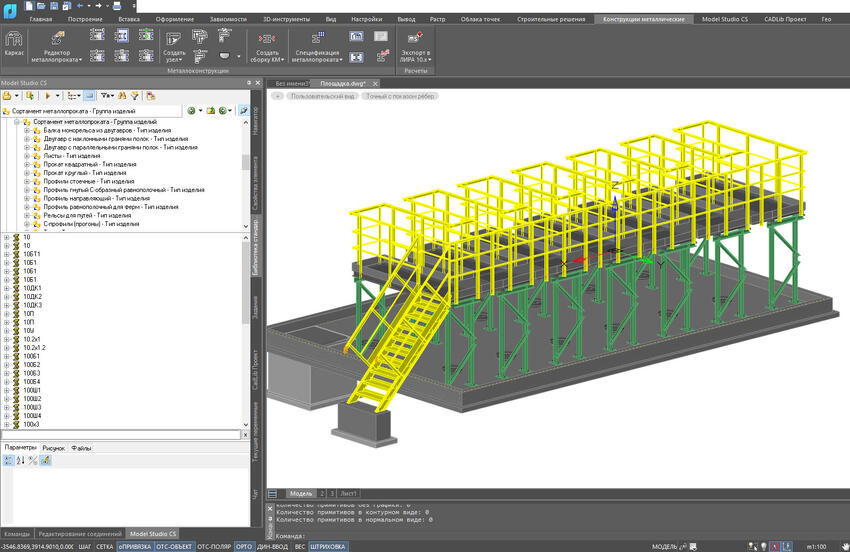

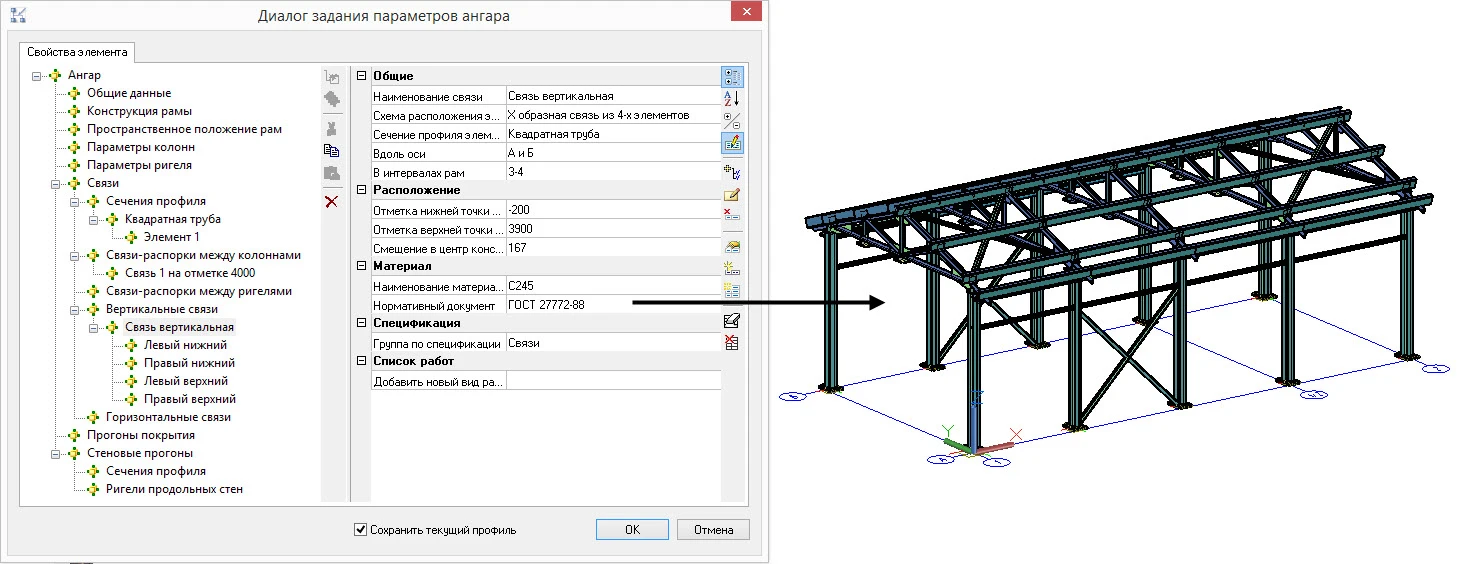

  • создание металлических конструкций и изделий на основе стандартных профилей металлопроката базы данных;

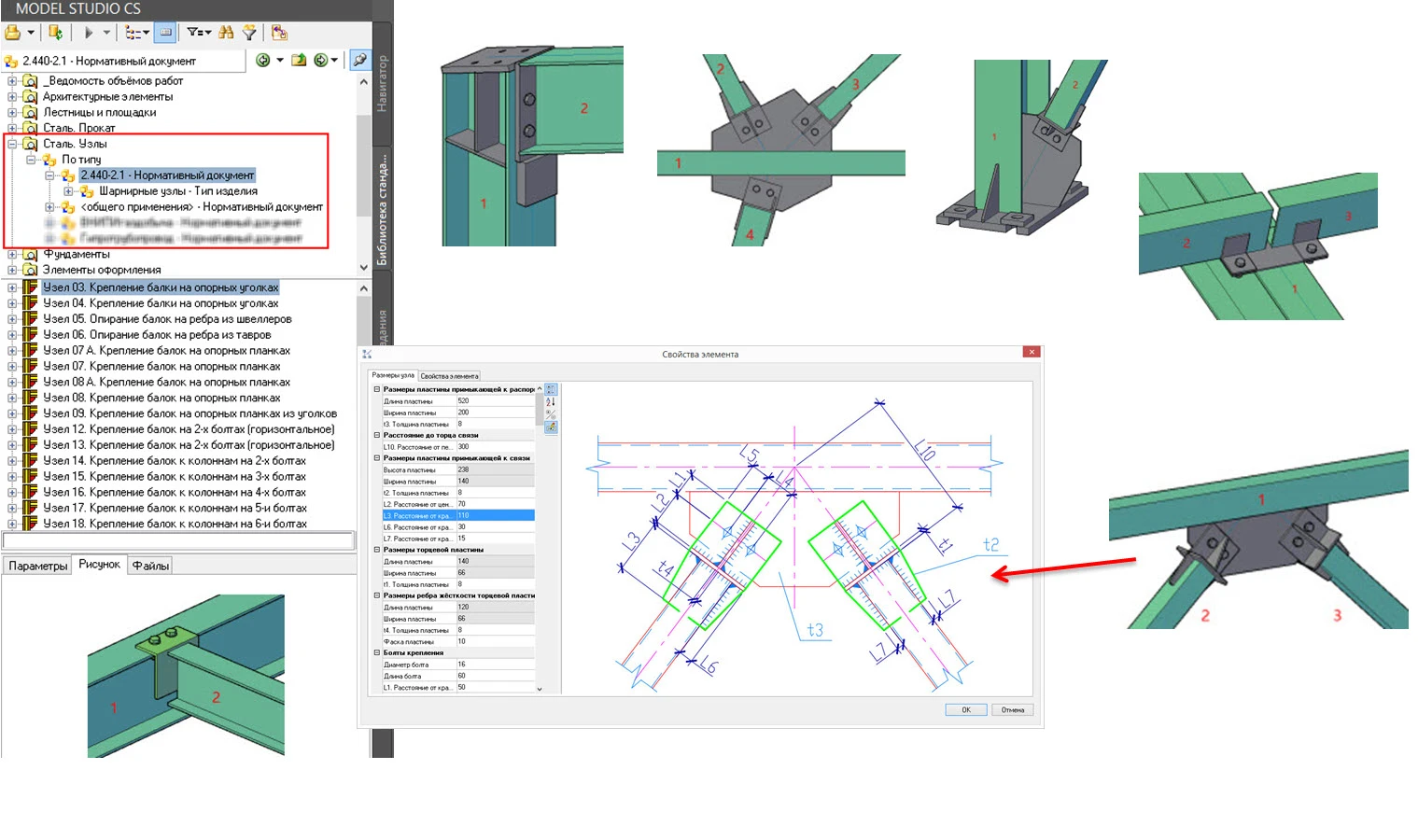

Готовые узлы могут быть скопированы и изменены в модели, а также сохранены в базу данных строительных элементов, что позволяет пользователю не проделывать повторно одну и ту же работу.

В Model Studio CS Строительные решения существенно расширены возможности работы с железобетонными конструкциями, что позволяет значительно упростить и ускорить процесс их размещения в модели:

  • формирование основания под блочные и блочно-модульные здания путем выбора строительной сетки осей с возможностью задавать количество свай по осям X и Y, расстояния между ними, смещения свай от края блока, указания марки, отметки верха ростверков и длину свай в грунте;

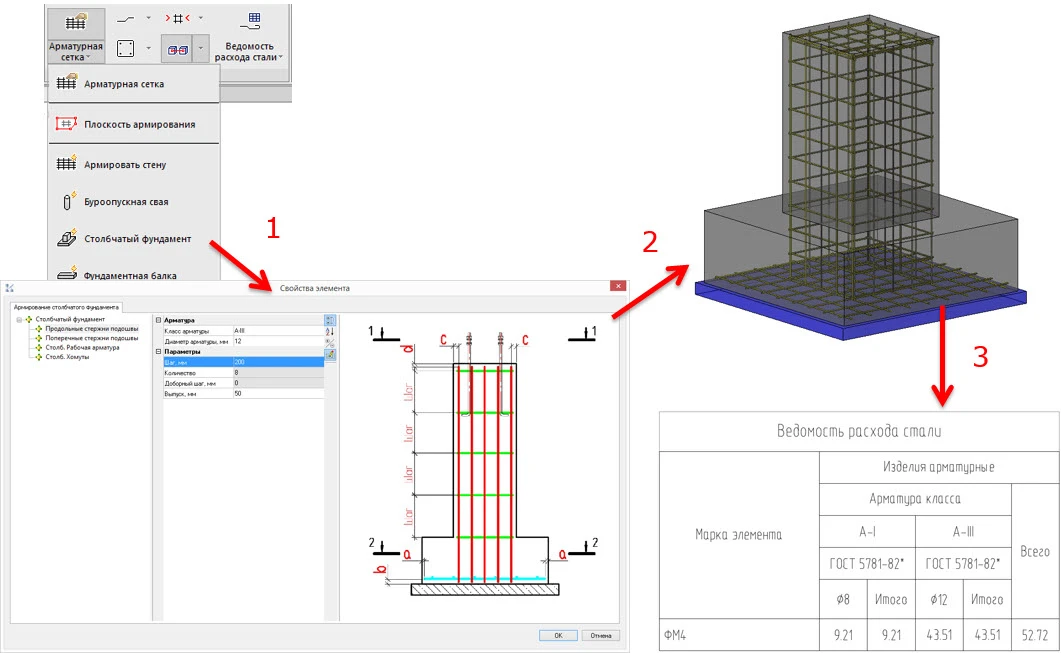

  • автоматизированное армирование железобетонных конструкций с помощью специализированного Мастера армирования путем ввода основных параметров.

При использовании платформы nanoCAD Plus 20.0 специальная команда MCLIP, предназначенная для пользователей, работающих в 3D-пространстве, позволяет ограничить видимость объектов плоскостями. Изменять ограничивающую призму можно с помощью функциональных «ручек». Дополняет этот инструмент новая специальная панель Именованные виды, которая обеспечивает возможность сохранять настройки подрезки.

Расчеты

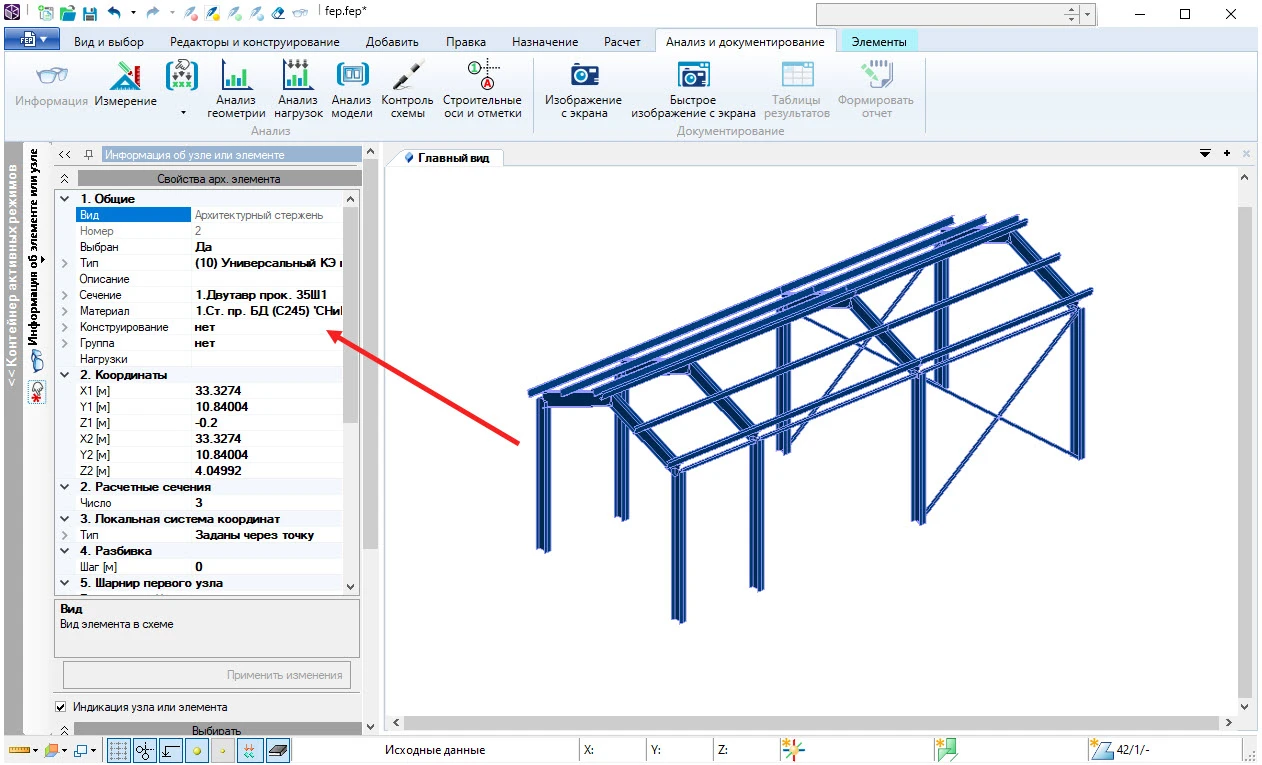

Предусмотрена возможность передачи 3D-модели здания и данных по нему напрямую из программного комплекса Model Studio CS Строительные решения в программные комплексы ЛИРА-САПР, ЛИРА 10.x и SCAD Office для прочностного анализа конструкции методом конечных элементов.

Передача данных выполняется для металлических каркасов (стержневые конечные элементы), а также стен и плит перекрытий (строительные железобетонные поверхности — оболочечные конечные элементы):

  • стержневые элементы передаются в следующем объеме:
    • координаты местоположения,
    • геометрические характеристики профилей металлопроката,
    • марки сталей;
  • пластинчатые элементы передаются в следующем объеме:
    • координаты местоположения,
    • геометрия, включая данные о проемах,
    • толщина пластины.

Проверка модели на коллизии

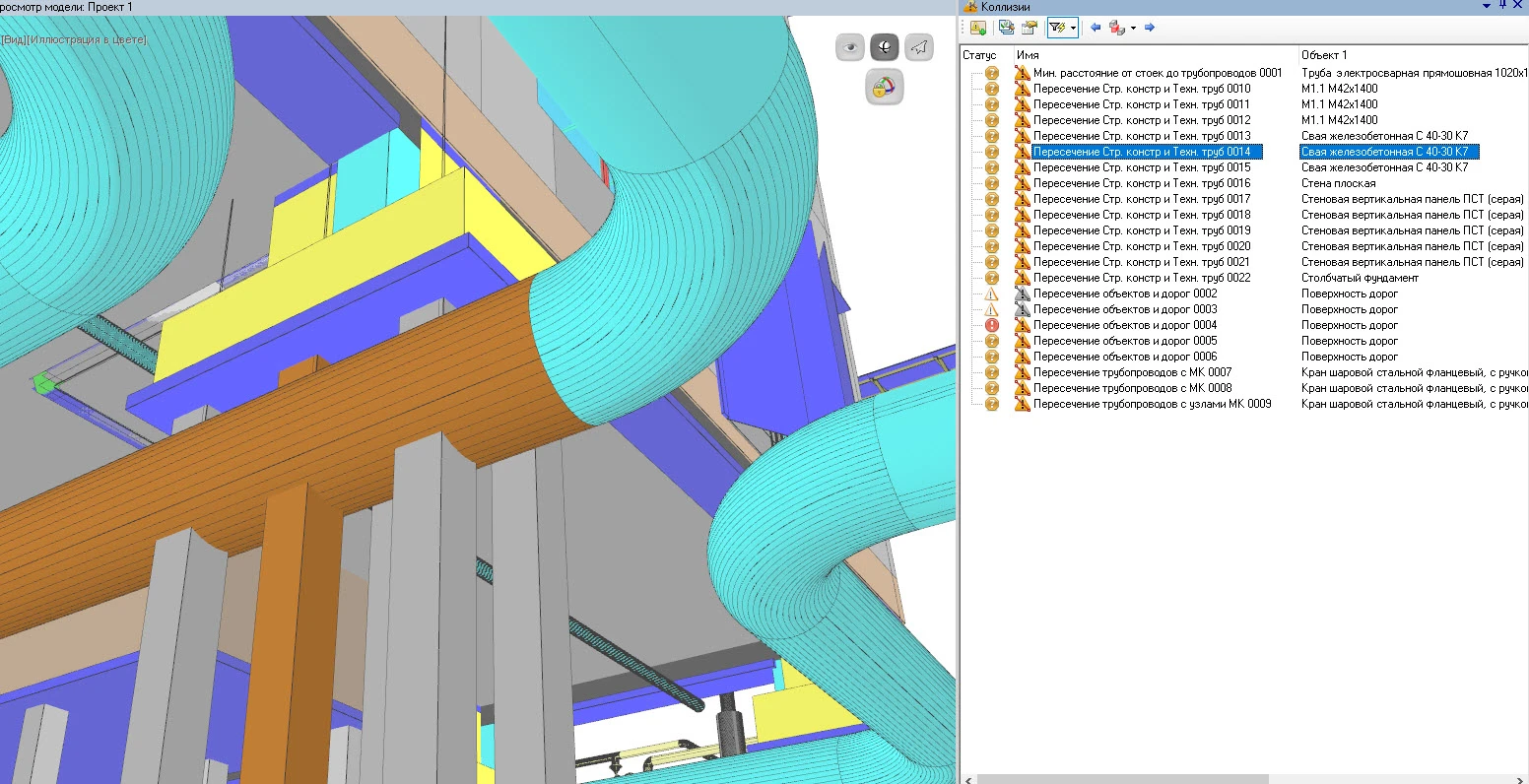

Model Studio CS Строительные решения совместно с CADLib Модель и Архив позволяет выполнять все необходимые проверки на предмет обнаружения коллизий, пересечений, нарушения предельно допустимых расстояний. Встроенная система проверки коллизий в CADLib Модель и Архив обеспечивает возможность анализировать расстояния между строительными конструкциями и инженерными коммуникациями, а также между другими объектами, переданными из Model Studio CS.

Учет геологической обстановки при проектировании

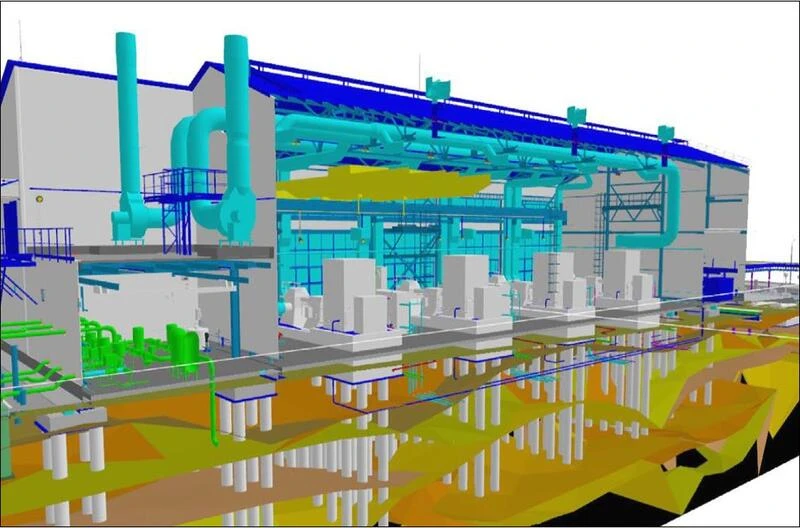

В Model Studio CS Строительные решения предусмотрен функционал по интеграции проектируемых моделей и данных геологии, импортированных из специализированного ПО. Интеграция осуществляется посредством передачи данных о геологических слоях проектируемого объекта в базу данных проекта Model Studio CS (CadLib Проект). Основными задачами, решаемыми с учетом геологической особенности, являются построение траншей, котлованов, скважин и автоматическая генерация ведомости объемов земляных работ с разбивкой общего объема разработки на отдельные грунты, а также генерация продольных профилей с геологическим разрезом.

Генератор чертежей

Средства генерации чертежей позволяют задавать правила формирования плана, разреза, вида и оформления, после чего программа будет автоматически генерировать и оформлять чертеж в соответствии с заданными правилами.

Чтобы задать правила оформления проектных документов, используются стандартные средства Model Studio CS для формирования видов, разрезов и узлов, а также подсистема автоматической простановки размеров, выносок и отметок уровня.

В дополнение к правилам оформления, основанным на ГОСТ, пользователь может настроить собственные правила оформления разрезов и планов чертежа. Для этого применяется специальный Мастер, который позволяет создавать, хранить, импортировать и экспортировать профили простановки размеров и элементов оформления.

Автоматическая генерация чертежей средствами Model Studio CS значительно сокращает сроки выпуска документации. Процесс получения чертежа весьма прост, понятен любому проектировщику и сводится к выполнению нескольких простых действий:

  • определить линию разреза, а также его глубину и высоту, то есть установить границы вида на модели;
  • выбрать из списка необходимый профиль генерации проекции и указать место на чертеже.

В результате автоматической генерации получаются высококачественные готовые чертежи. Созданные планы, виды и разрезы сохраняют связь с моделью и при необходимости обновляются.

Расширенный функционал в обновленной версии Model Studio CS Строительные решения позволяет:

  • проставлять автовыноски для подчиненных элементов параметрического объекта при генерации 2D-проекций;
  • Добавлена команда, позволяющая вычитать объем из подрезаемого элемента режущим объектом.
  • Добавлена команда, которая позволяет разорвать связи металлопроката для выбранных элементов.
  • В экспликации полов объединяются номера помещений с одинаковым типом пола.
  • Добавлена возможность настройки маппинга при экспорте объектов в формат IFC.
  • Обновлено диалоговое окно Параметры металлопроката.
  • Оптимизировано автоматическое армирование типовых конструкций.
  • Добавлена команда Удлинить до угла, позволяющая сформировать дуговой сегмент.
  • Добавлена команда, позволяющая сформировать криволинейную траекторию металлопроката.
  • Для стены добавлена возможность смены направления.
  • Реализована возможность добавления арматуры в сборку КМ.
  • В базу данных добавлены материалы производителей ТЕХНОНИКОЛЬ, KNAUF, ПЕНОПЛЭКС, Пешелань.
Графическая CAD-платформа
  • nanoCAD Plus 21 (с модулем «3D»);
  • платформа nanoCAD 22−24 (с модулем «3D»).
СУБД (опционально)
  • PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
  • SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.

Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).

Операционная система
  • Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit;
  • Windows 8.1, 10, 11 64-bit.
Аппаратное обеспечение
  • Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
  • Монитор 1024×768 True Color.
  • Видеокарта с обязательной поддержкой DirectX 11−12 и Vulkan 1.3. Видеопамять: минимум 2 Гб, рекомендуется 8 Гб и выше. Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
  • Мышь или другие устройства указания, поддерживаемые операционной системой.
  • Оперативная память: рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
  • Свободное место на жестком диске — 6 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD.
