О продукте
Функционал программы позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом nanoCAD BIM Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.
Наличие собственного графического ядра делает nanoCAD BIM Электро независимым от других графических систем, а поддержка форматов DWG и IFC гарантирует беспрепятственный обмен информацией со смежниками и заказчиками.
Задачи
Возможности
Документирование
Интеграция со сторонними САПР/BIM-решениями
Проверка модели
Электротехнические расчеты
Светотехнические расчеты
Готовые базы оборудования
Информационное моделирование
Автоматизация рутинных процессов
Поддержка формата *.dwg
Конфигурации
Преимущества
Расчеты электрических нагрузок (по методам СП 256.1325800.2016, ТЭП, РТМ 36.18.32.4-92), потерь напряжения, токов утечки, токов короткого замыкания (по методам ГОСТ 28249-93 и «Петля фаза-ноль»). Автоматическая проверка на соответствие расчетным режимам.
Поддержка экспорта в обменные файлы стандарта IFC позволяет легко встраивать информационную модель систем электроснабжения, выполненную в nanoCAD BIM Электро, в сводную модель проектируемого объекта, реализованную на любой BIM-платформе.
Информационная модель проектируемой электрической системы обеспечивает взаимодействие оборудования, считывая связанную информацию и оперируя актуальными данными. При этом пользователь остается в привычной САПР-среде.
Формирование широкого перечня проектных документов (планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические отчеты, спецификация и т.д.).
Охват ключевых потребностей по всей необходимой документации проекта, включая планы расположения оборудования, спецификации, структурную схему, отчеты по расчетам, кабельные журналы, табличные документы.
Новые возможности
Обновление шаблонов документов
Добавлены или переработаны шаблоны экспликации помещений, ведомости отверстий, кабельного журнала и светотехнических расчетов. Для всех документов обновлены штампы, рамки, шапки таблиц в шаблонах вывода документов в *.dwg и DOTX. Вы тратите меньше времени на адаптацию, можете работать сразу, «из коробки».
Размещение электроприемников на плане
Наряду с автоматической расстановкой стала доступна ручная расстановка электроприемников на плане, которая позволяет быстрее и удобнее пройти по списку технологического оборудования и проконтролировать, что всё оборудование было размещено.
Прямой экспорт документов без офисных приложений
Основным способом выгрузки стала прямая генерация файлов DOCX и XLSX – без запуска офисных приложений. Если вы использовали пользовательские шаблоны формата DOT, их необходимо пересохранить в формат DOTX.
Автоматическая генерация марок для кабельных проходок
Программа сама формирует обозначения проходок с учетом размеров и типа отверстия. Настраиваемые правила разделения по габаритам позволяют автоматически присваивать разные марки группам проходок в зависимости от диапазона размеров – чертеж остается читаемым без ручной разметки.

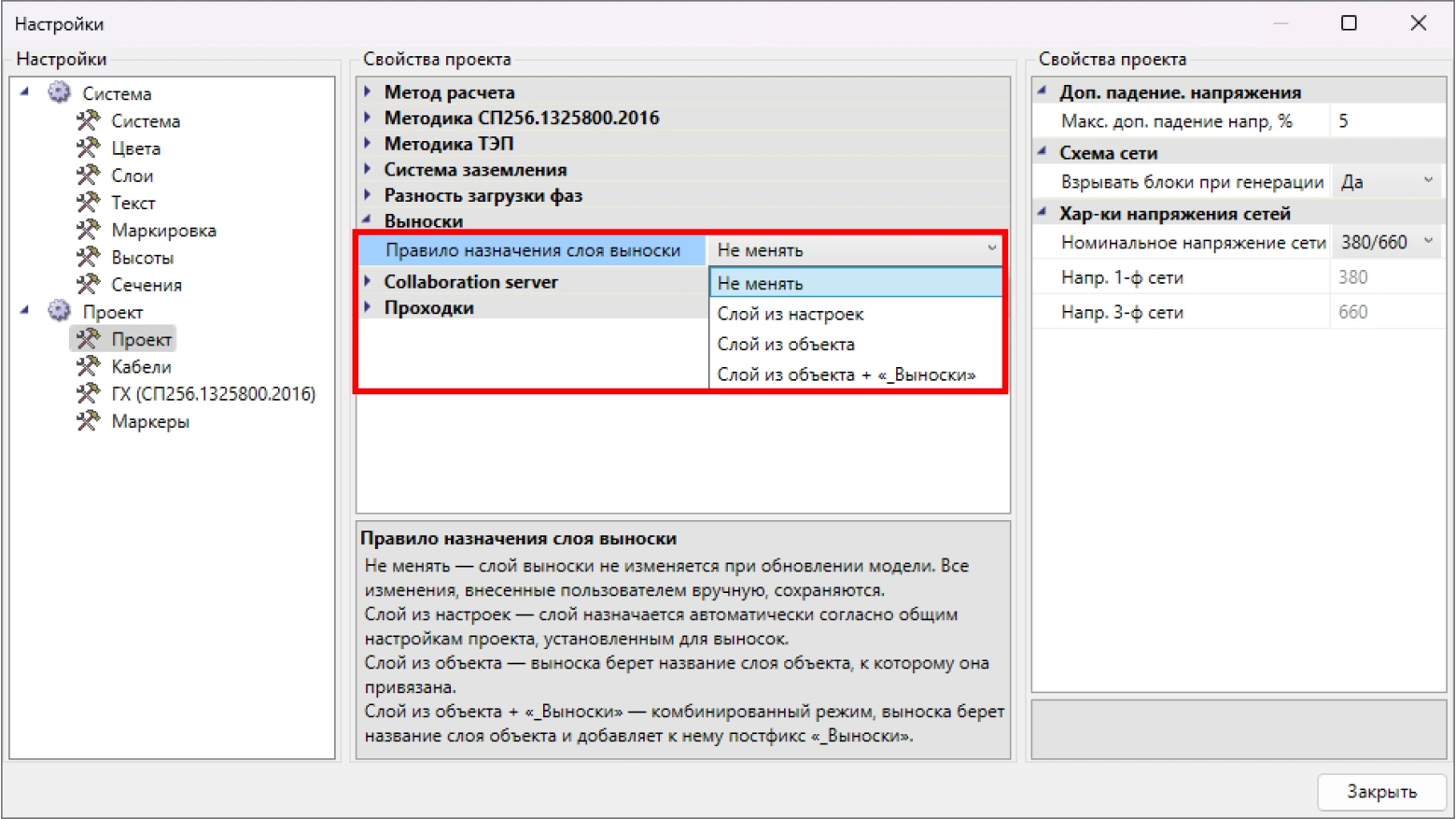

Гибкое управление слоями выносок
Каждому типу выносок и элементов модели назначается отдельный слой прямо в параметрах проекта. Новые выноски автоматически попадают в нужный слой, а изменить слой целой группы по типу можно в один шаг – без редактирования каждого объекта вручную.

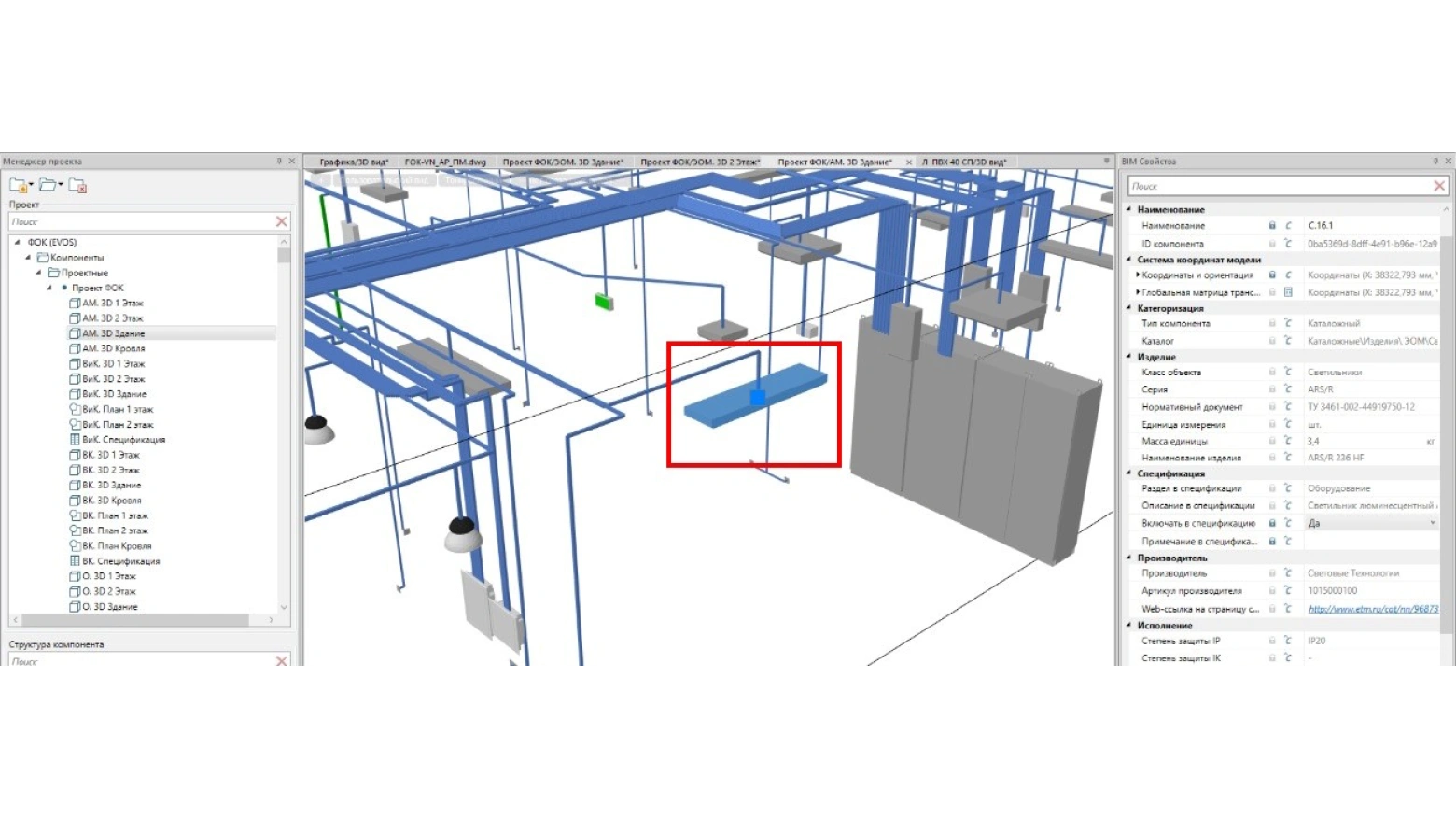

Интеграция с Collaboration server
Теперь информационная модель сети электроснабжения и электроосвещения экспортируется напрямую в Collaboration server – систему многопользовательской работы в nanoCAD BIM Вентиляция. Проектировщики смежных разделов работают с актуальными данными без необходимости ручного обмена файлами.
Элемент Трассы
- Реализована возможность создания наклонных трасс под произвольным углом;
- В режиме 3D-вида на трассах выдаются точки подключения и вершин на действительной высоте. Построение трасс, установка оборудования и соединительных элементов, а также редактирование соединений теперь возможны без переключения на 2D-вид.
Окно Настройки трассы
В окне Настройки трассы внедрены новые инструменты:
- Режим задания уклона – позволяет выбрать способ задания уклона кабельной трассы;
- Забирать высоту объекта/трассы – позволяет продолжить построение трассы от высоты выбранной точки подключения объекта или существующей трассы;
- Прокладывать в опусках – позволяет автоматически организовывать опуски к объектам в той же КНС, что и горизонтальные трассы.
Группа команд Высоты
Появилась группа команд Высоты, доступная на ленте Электрика:
- Изменить высоту – CW_CHANGE_HEIGHT. Позволяет для всех попавших в выбор объектов и трасс задать положительное или отрицательное смещение по высоте относительно текущих значений высот;
- Изменить высоту трасс – CW_CHANGE_TRACES_HEIGHT. Позволяет для всех попавших в выбор трасс задать положительное или отрицательное смещение по высоте относительно текущих значений высот;
- Изменить высоту объектов – CW_CHANGE_OBJECTS_HEIGHT. Позволяет для всех попавших в выбор объектов задать положительное или отрицательное смещение по высоте относительно текущих значений высот.
При изменении высоты участка трассы программа предложит выбор, как организовать соединение с соседними участками: перепадами высот или наклонными трассами.
Редактирование объектов и трасс
- В программе появились новые выноски для трасс с обозначением уклона;
- Реализована возможность группового выбора объектов и трасс в командах Проложить канал в существующих трассах и Удалить канал из трасс.
Окно Мастер проверок
В окне Мастер проверок добавлен новый раздел Проверки элементов оформления:
- наличие шаблона для выноски;
- наличие связи выноски с объектом.
Модуль «Схемы»
В модуль формирования однолинейной схемы щита внедрены новые параметры ЭП и ОПН.
Экспорт документов
Реализована возможность вывода документов напрямую в файлы DOCX и XLSX. Для генерации документов больше не требуется наличие установленных на ПК офисных приложений. При этом кратно возросла скорость вывода документов.
Шаблон экспликации
В шаблоне экспликации добавлен новый параметр Категория и группа взрывоопасной смеси – , решающий ситуацию, при которой для невзрывоопасного помещения выводились категория и группа взрывоопасной смеси.
База данных
Расширен список цоколей в таблице «Лампы» базы данных светильников.
Поддержка новейшей версии Платформы nanoCAD
nanoCAD BIM Электро 25 устанавливается на Платформу nanoCAD версии 25.0.
Системные требования
Графическая платформа
- Платформа nanoCAD
Процессор
- Минимальные требования: процессор с тактовой частотой 2 ГГц
- Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
- Минимальные требования: 4 Гб
- Рекомендуемые требования: 16 Гб и выше
Видеоадаптер
- Минимальные требования: Видеоадаптер с объемом видеопамяти 1 Гб и с OpenGL/DirectX-совместимой аппаратной 3D-акселерацией
- Рекомендуемые требования: Дискретная видеокарта с объемом видеопамяти 2 Гб и с OpenGL/DirectX-совместимой аппаратной 3D-акселерацией
Место на диске
- Минимальные требования: 10 Гб
- Рекомендуемые требования: 150 Гб и более
Разрешение экрана
- Минимальные требования: 1280х1024 px
- Рекомендуемые требования: 1920х1080 px
Дополнительное оборудование
- USB-порт (при установке программы с соответствующего носителя)
- Мышь или другие устройства указания
Сеть
- На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP
Операционная система
- Microsoft® Windows® 11
- Microsoft® Windows® 10 (64-бит)
- Microsoft Windows 8 (64-бит)
Для инсталляции программы требуется статус Администратора
Дополнительное ПО
- Microsoft Office, либо OpenOffice.org, либо LibreOffice 24.8
- Обозреватель Интернет
