Программный комплекс nanoCAD Инженерный BIM – это пакет из пяти профессиональных инструментов для инженеров-проектировщиков, позволяющий качественно и в кратчайшие сроки проектировать следующие инженерные системы объектов и сооружений:
- сети электроснабжения до 1000 В;
- внутреннее и наружное электроосвещение;
- пожарная и охранная сигнализация;
- видео наблюдение и оповещение;
- система контроля и управления доступом;
- компьютерные сети;
- система горячего и холодного водоснабжения и канализации;
- система водяного пожаротушения с использованием пожарных кранов;
- система отопления.
nanoCAD Инженерный BIM в полной мере реализует основной принцип Open BIM проектирования: построение единой информационной модели здания набором специализированных инструментов, который состоит из наилучших в своей области решений и оптимально решает поставленные проектные задачи. Благодаря поддержке экспорта в обменные файлы стандарта IFC, информационные модели инженерных систем, выполненные в nanoCAD Инженерный BIM, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе, будь то ArchiCAD, Revit, Allplan или какая-либо другая.
Инженерные расчеты
Программный комплекс nanoCAD Инженерный BIM – это пакет из пяти профессиональных инструментов для инженеров-проектировщиков, позволяющий качественно и в кратчайшие сроки проектировать следующие инженерные системы объектов и сооружений:
- Расчет расходов воды по СНиП 2.04.01-85 и СП 30.13330.2012;
- Гидравлический расчет по СНиП 2.04.01-85 и СП 30.13330.2012;
- Гидравлический расчет циркуляционных колец по СНиП 41-01-2003;
- Тепловой расчет приборов отопления по СНиП 41-01-2003;
- Автоматическая балансировка системы с помощью балансировочных клапанов по СНиП 41-01-2003;

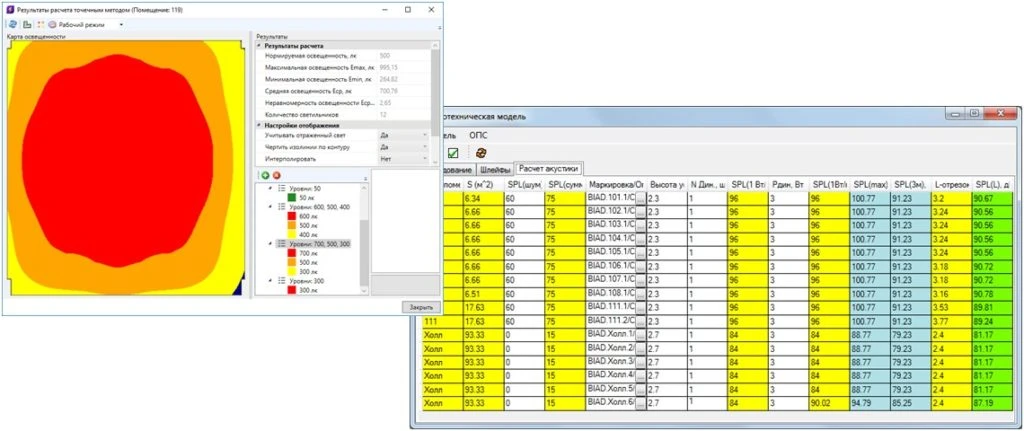

- Расчет освещенности;
- Расчет электрических нагрузок;
- Расчет токов короткого замыкания;
- Расчет потери напряжения;
- Расчет токов утечки;
- Расчет температуры нагрева кабеля при протекании тока короткого замыкания;
- Расчет необходимого количества извещателей;
- Расчет уровня звука оповещателей в контрольной точке;
- Расчет углов и зон обзора видеокамер системы видеонаблюдения;
- Расчет токовой нагрузки на шлейфах;
- Расчет токовой нагрузки на РИП;
- Расчет емкости аккумуляторных батарей РИП.
Рабочая документация

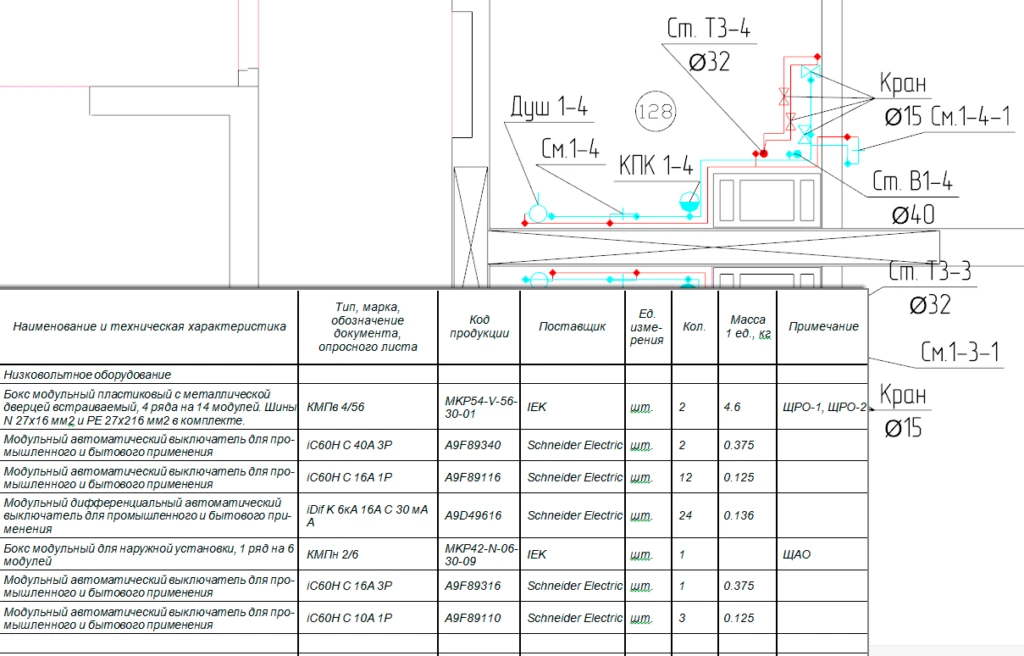

nanoCAD Инженерный BIM позволяет в автоматическом режиме получить выходную проектную документацию, соответствующую требованиям отечественных нормативных документов.
- Поэтажные планы систем;

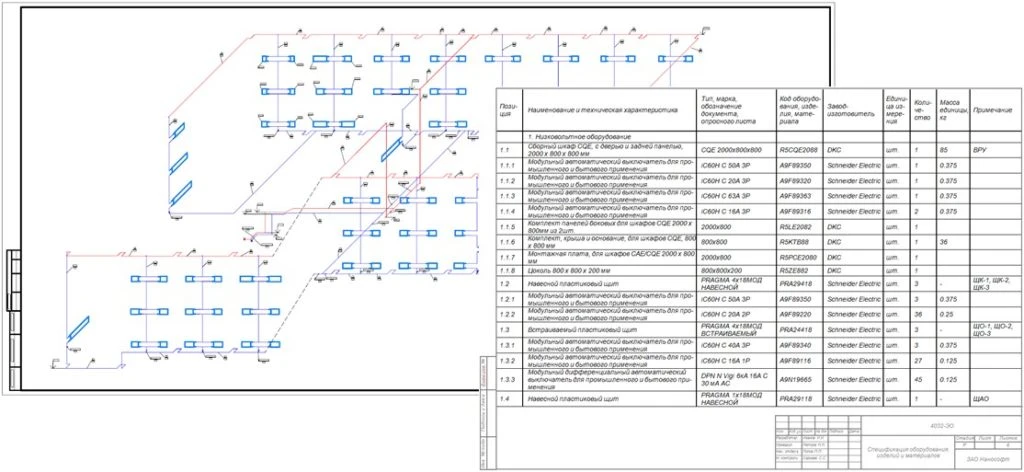

- Спецификации оборудования, изделий и материалов;
- Аксонометрические схемы;
- Ведомости отопительных приборов;
- Ведомости циркуляционных колец;
- Ведомости гидравлического расчета циркуляционных колец;
- Отчеты по настройкам арматуры;
- Ведомости теплового расчета приборов отопления;
- Кабельные журналы;
- Однолинейные схемы щитов;
- Структурные схемы систем безопасности;
- Схемы компоновки монтажных шкафов СКС.
