Область применения

Специализированное программное обеспечение nanoCAD BIM ОПС – второй инструмент для проектировщиков «слаботочки», который разработан с учетом основных стандартов СП 5.13130.2009, СП 3.13130.2009, РД 25.953-90, РД 78.36.002-99, РМ 78.36.001-99, НПБ 160-97, ГОСТ Р 21.1101-2013. Наличие собственной графической платформы делает nanoCAD BIM ОПС независимым от других графических систем, а поддержка формата *.dwg способствует обмену информации со смежниками и заказчиками.

Программный продукт nanoCAD BIM ОПС позволяет осуществлять комплексное проектирование систем:

• пожарной сигнализации;
• оповещения;
• охранной сигнализации;
• контроля и управления доступом;
• кабельных каналов;
• видеонаблюдения;
• порошкового и газового пожаротушения.

Ядро системы

Платформа nanoCAD – российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования и выпуска чертежей.

Удобство и «дружественность» nanoCAD обеспечиваются принятыми традиционными методами работы и знакомым интерфейсом. Освоить nanoCAD сможет практически любой проектировщик, имеющий опыт работы в популярных САПР: меню, иконки кнопок, панели и командная строка легко узнаваемы. Все это позволяет быстро приступить к работе, затратив минимум времени на переобучение персонала.

Организация работы

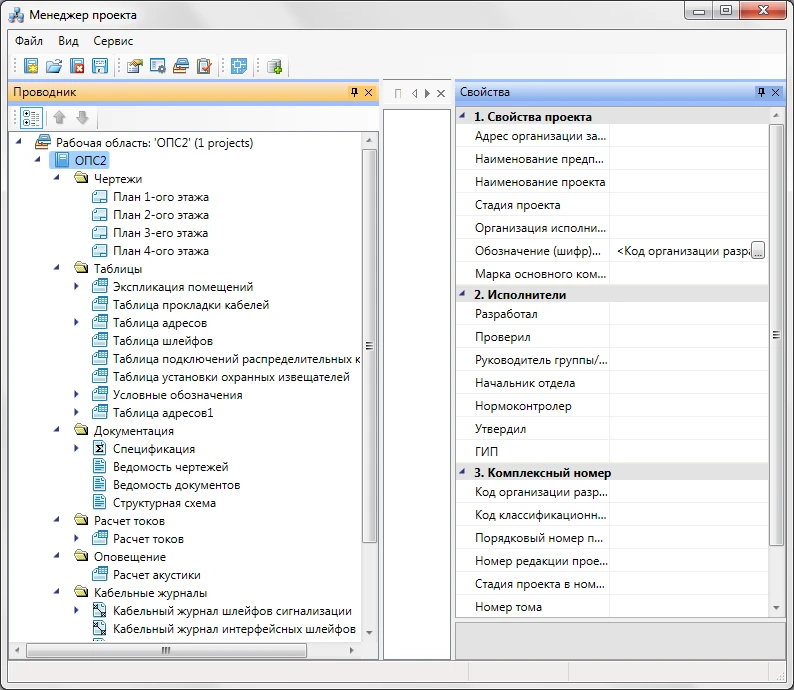

Одним из факторов успешного выполнения проекта является доступ к информации по проекту. Работа в nanoCAD BIM ОПС построена вокруг инструмента Менеджер проекта – фактически центральной базы данных проекта, которая содержит чертежи, автоматически формируемые отчеты и результаты расчетов, а также позволяет собрать все необходимые документы для выполнения проекта (техническое задание, пояснительные записки и т.п.). Также Менеджер проекта позволяет использовать привязанные к производителям базы оборудования и управлять доступом к ним, обеспечивает назначение и перенастройку под проект параметров оборудования, максимально детализируя проект и организуя коллективную работу отдела (группы) проектирования с едиными согласованными данными.

Программа nanoCAD BIM ОПС позволяет загружать векторную архитектурно-строительную подоснову плана сооружения. Поддерживаются файлы *.dwg, созданные как в AutoCAD или в любых приложениях к нему, так и в других программах, поддерживающих этот формат.

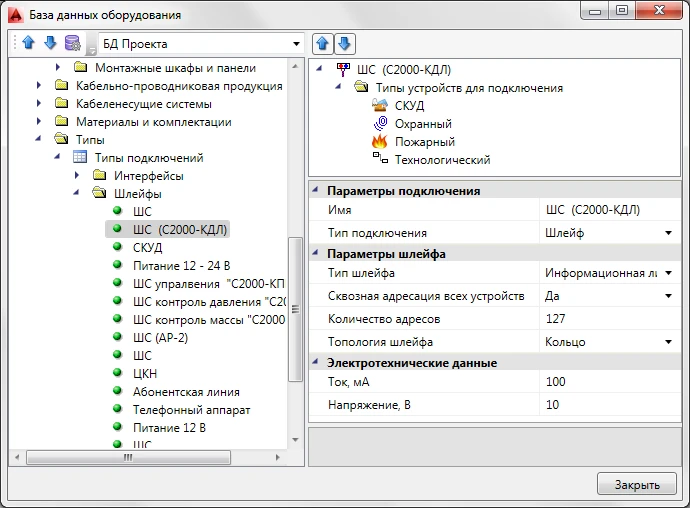

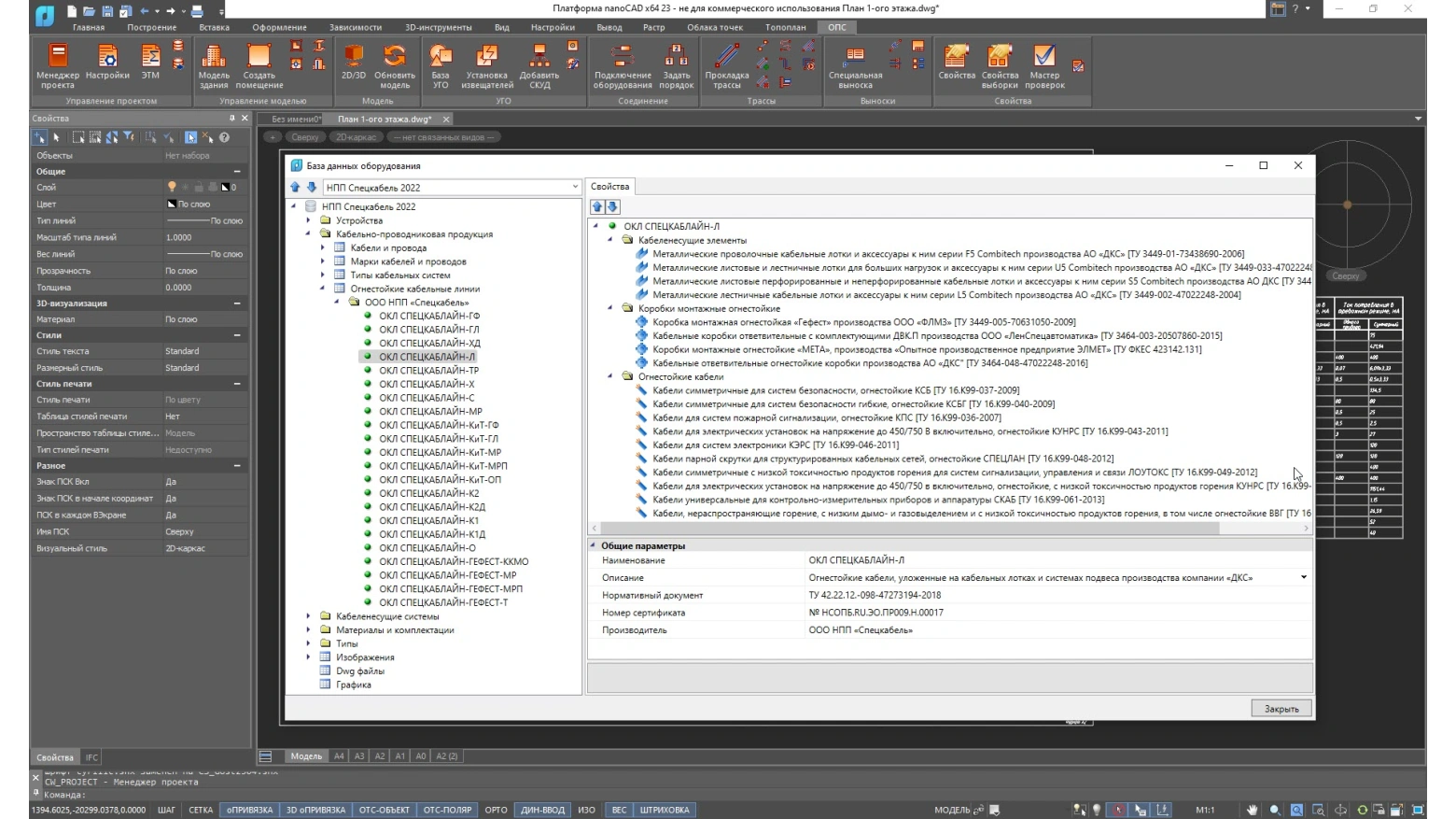

К программе nanoCAD BIM ОПС прилагаются 30 баз данных производителей охранно-пожарных систем, извещателей, систем оповещения и кабеленесущих систем. Прозрачный импорт оборудования из баз производителей позволяет иметь под рукой любое представленное в базах оборудование для более быстрого и успешного выполнения проекта. Все базы данных открыты для редактирования. Кроме того, у пользователя всегда есть возможность создавать любые другие базы производителей оборудования.

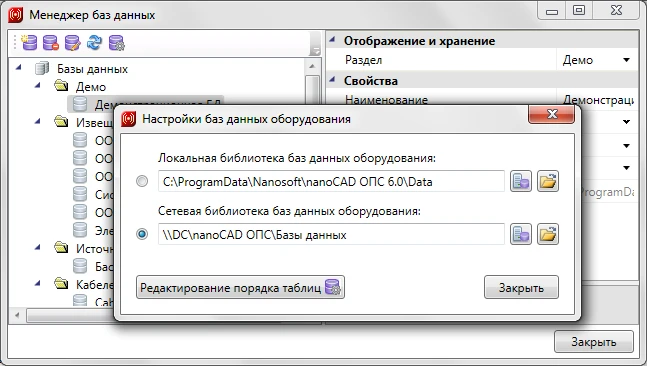

Также реализована возможность организовать для группы пользователей общую сетевую библиотеку баз данных оборудования, которую можно разместить на сервере и указать к ней путь. При запуске программы в фоновом режиме происходит синхронизация локально расположенных баз данных пользователя с сетевой. Это позволяет группе пользователей применять общие базы данных производителей с возможностью полноценной работы при отсутствии подключения к сетевой библиотеке.

Моделирование

nanoCAD BIM ОПС – это переход от работы с отдельными чертежами к моделированию проектируемой системы без принципиального изменения приемов и методов проектирования. Имитационная модель системы позволяет спроектировать систему именно так, как она будет смонтирована в действительности, а рабочую документацию получить в максимально автоматизированном режиме. Кроме того, единая модель системы обеспечивает возможность оперативно вносить изменения – любые изменения влияют на связанную между собой информацию, что сокращает число ошибок и несогласований. Фактически nanoCAD BIM ОПС позволяет уйти от черчения и сконцентрироваться на проектной деятельности, намного детальнее и точнее прорабатывая проектное решение.

В целом построение интеллектуальной имитационной модели в процессе проектирования позволяет:

• использовать оценочные методы расчета оборудования на предпроектном этапе;
• максимально приблизить проект к условиям монтажа и эксплуатации системы;
• автоматически расставлять пожарные извещатели различных типов в соответствии с требованиями СП 5.13130.2009;
• производить расчеты с учетом технических характеристик используемого в проекте оборудования;
• иметь всегда актуальную и согласованную информацию по проекту;
• моментально вносить графические и технические изменения.

Расстановка оборудования ОПС и СКУД

В рамках имитационной модели nanoCAD BIM ОПС позволяет автоматически расставлять пожарные извещатели по помещениям с учетом различных условий их установки и параметров помещений.

Некоторые способы автоматической установки пожарных извещателей:

• расстановка точечных пожарных извещателей согласно требованиям таблиц 13.3 и 13.5 раздела 13 СП 5.13130.2009;
• расстановка линейных дымовых пожарных извещателей согласно требованиям пп. 13.5.3 и 13.5.4 и таблицы 13.4 раздела 13 СП 5.13130.2009;
• расстановка точечных пожарных извещателей в пространствах фальшпола и подвесного потолка;
• расстановка точечных пожарных извещателей согласно требованиям п. 13.3.10 раздела 13 СП 5.13130.2009;
• учет условий расстановки точечных пожарных извещателей согласно требованию п. 13.3.3 раздела 13 СП 5.13130.2009;
• учет условий расстановки точечных пожарных извещателей согласно требованию п. 14.1 раздела 14 СП 5.13130.2009 (без учета примечания).

nanoCAD BIM ОПС позволяет расставлять в автоматизированном режиме оборудование СКУД, определяя его состав и высоты установки для всего проекта. В ходе выполнения проекта эти условия могут быть изменены.

Кроме того, nanoCAD BIM ОПС обеспечивает возможность расставлять охранные извещатели и видеокамеры с заданием угла установки оборудования непосредственно при установке на план этажа здания.

Все контроллеры и ППК можно устанавливать не только на чертеж, но и в специальные монтажные шкафы, что позволяет создавать чертежи проекта, максимально соответствующие реально смонтированной системе.

Расчет токовой нагрузки

Важнейшим этапом проектирования охранно-пожарных систем является проведение расчетов. В рамках имитационной модели системы проводятся следующие автоматические расчеты с учетом технических характеристик используемого в проекте оборудования:

• расчет токовой нагрузки на шлейфах;

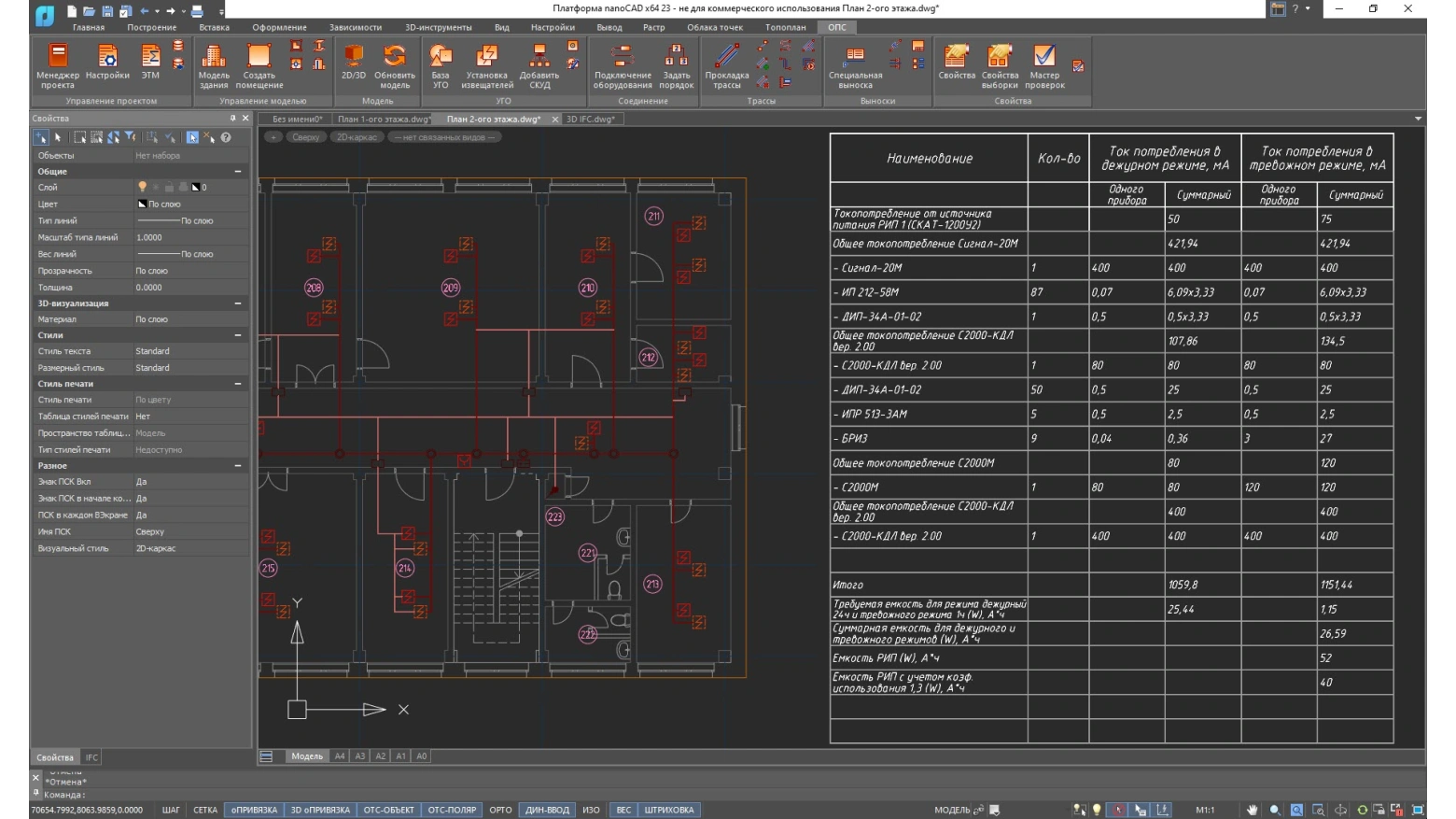

• расчет токовой нагрузки на РИП и емкости аккумуляторных батарей;
• расчет падения напряжения в линии.

Расчет токовой нагрузки на РИП и емкости аккумуляторных батарей ведется от АКБ, добавленных к РИП. К тому же, если РИП поддерживает установку двух АКБ, то программа добавит обе их и автоматически пересчитает параметры РИП по емкости. Кроме того, предусмотрена функция выбора типа подключения АКБ (параллельно или последовательно) для установки правильных значений емкости и напряжения РИП. Емкость РИП можно увеличить путем добавления на чертеж боксов для АКБ и подключения их к РИП.

Расчеты токовой нагрузки на шлейф производятся как в дежурном режиме функционирования системы, так и в режиме «Пожар».

Расчеты токопотребления приборов и устройств могут быть проведены как по максимальной, так и по минимальной нагрузке.

Расчеты емкости аккумуляторных батарей РИП производятся как в дежурном режиме функционирования системы, так и в режиме «Пожар», а также с учетом коэффициента использования АКБ.

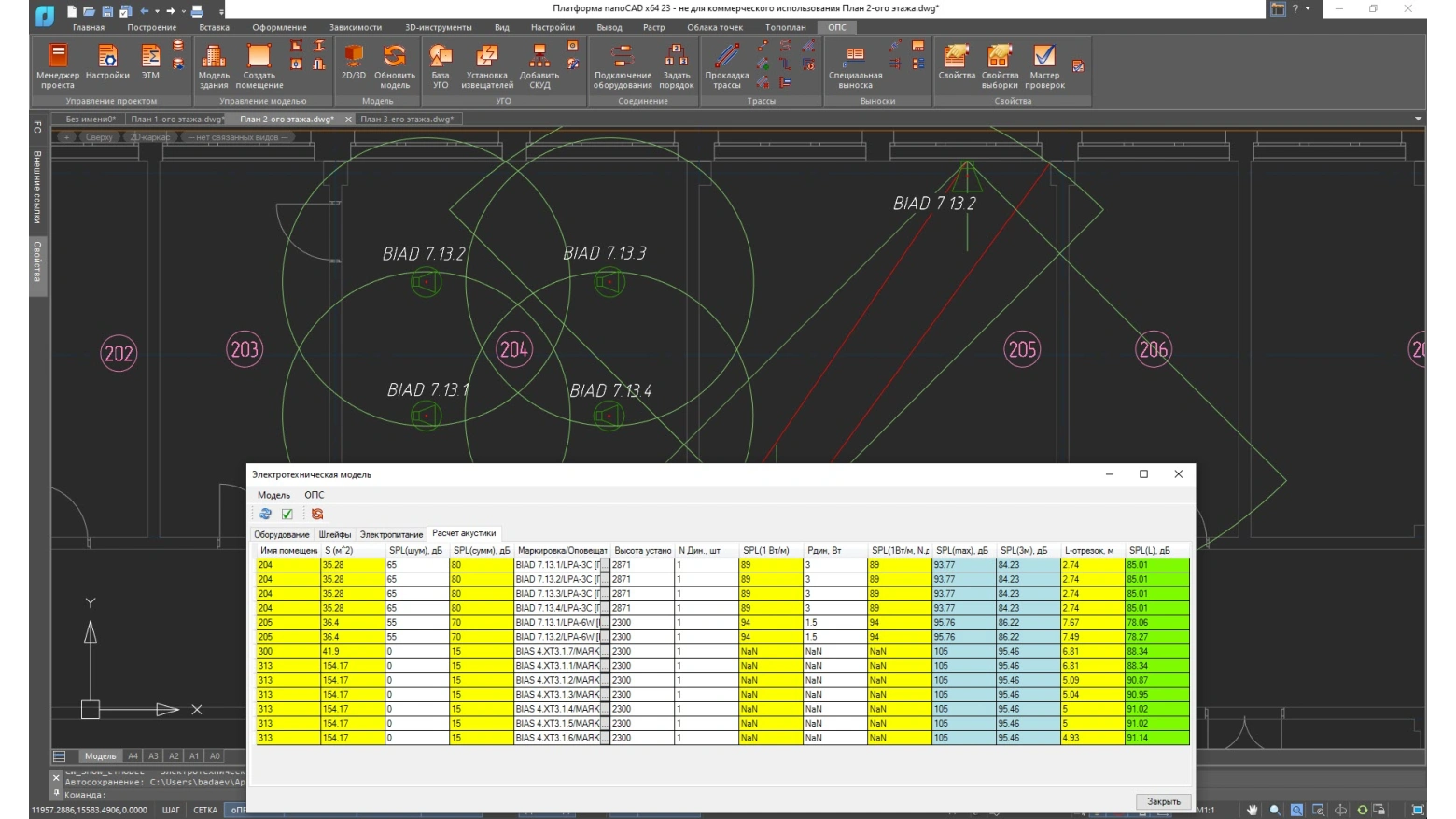

Расчет оповещателей уровня звука

В nanoCAD BIM ОПС реализован расчет уровня звука речевых и звуковых оповещателей. В зависимости от исполнения оповещателей (настенные или потолочные) программа автоматически рассчитывает расстояние (L-проекцию) от точки установки оповещателей до точки проведения измерений уровня звука на расстоянии 1,5 м от пола в соответствии со СП 3.13130.2009 п. 4.2 в зависимости от угла направленности оповещателя.

Расчет уровня звука осуществляется по формуле:

SPL(L) = SPL(max) – 20 log10 (L),

где

SPL(max) – расчетный параметр, зависящий от мощности оповещателя;

L – расстояние от точки установки оповещателя до точки измерения уровня звука (L-проекция).

После проведения расчета уровня звука оповещателей программа сравнивает полученные значения со значением требуемого уровня звука в помещении с учетом уровня звука постоянного шума. Если уровень звука оповещателей будет ниже требуемого уровня звука в помещении, то программа выдаст ошибку в электротехнической модели и в диалоге Проверки. Кроме того, nanoCAD BIM ОПС контролирует такие параметры, как уровень звука на расстоянии 3 м (не менее 75 дБА по СП 3.13130.2009 п. 4.1) и уровень звука в любой точке защищаемого помещения (не более 120 дБА по СП 3.13130.2009 п. 4.1).

По результатам расчета программа автоматически формирует отчетный документ «Расчет акустики».

Расчет углов и зон обзора камер системы видеонаблюдения

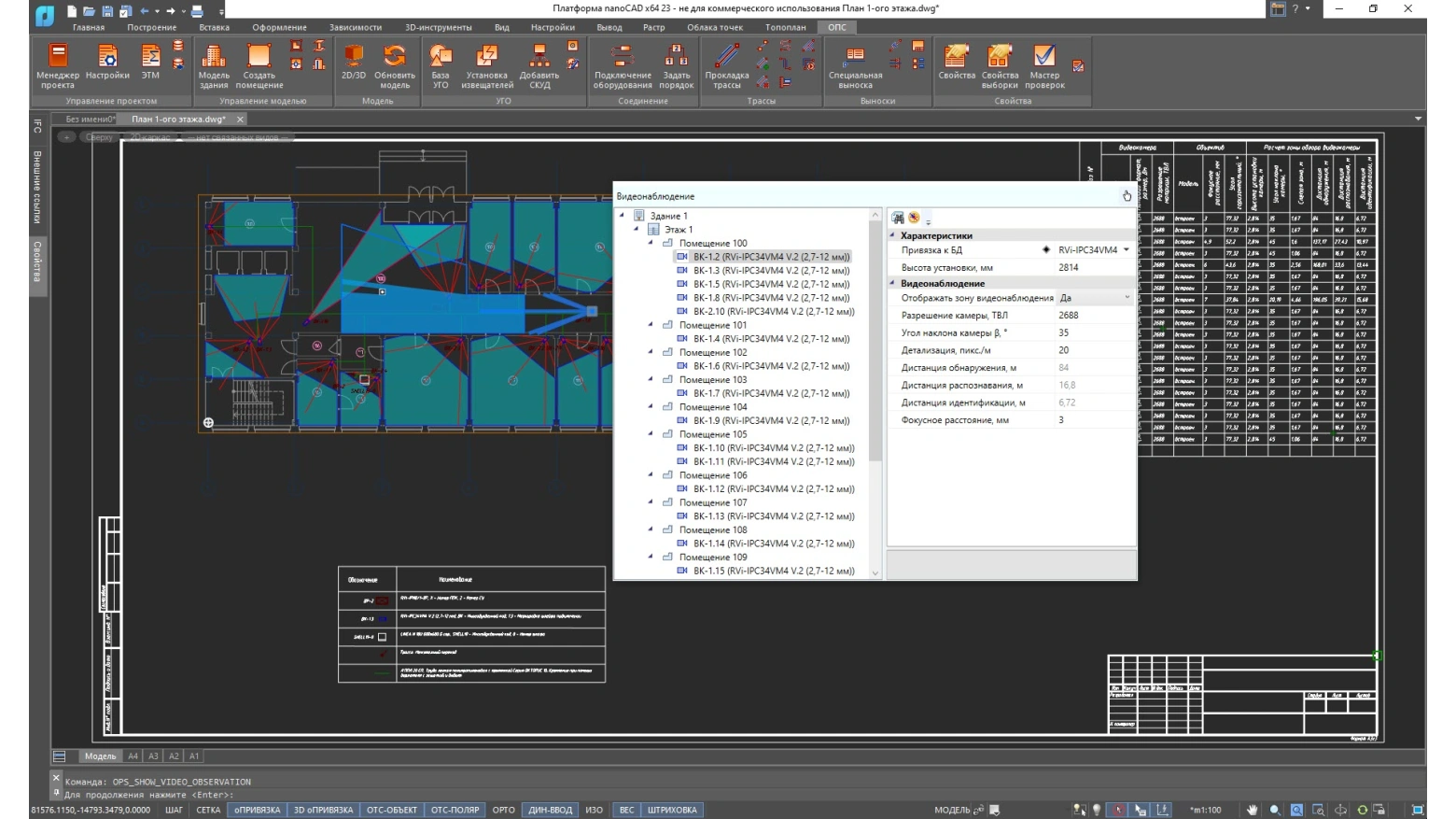

Программный комплекс nanoCAD BIM ОПС позволяет производить расчет углов и зон обзора для камер системы видеонаблюдения. Расчет ведется с учетом высоты установки видеокамеры, угла наклона видеокамеры по вертикали и технических характеристик видеокамеры и объектива. В итоге на чертеже формируется отображение углов и зоны обзора с учетом геометрии помещения. Результаты расчета будут сведены в отчетную таблицу, в которой будут отображены не только параметры установленных камер, но и расчет дистанций обнаружения, распознавания и идентификации.

Для видеокамер реализовано диалоговое окно быстрого доступа к свойствам устройств по всему проекту. Окно имеет немодальные характеристики, которые позволяют перемещаться по чертежу и панорамировать его при открытом окне. Окно вызывается посредством контекстного меню на видеокамере или оповещателе в группе команд Сервис.

В левой части диалогового окна будет отображаться список устройств по всему проекту, в правой – основные свойства выбранного устройства. При двойном щелчке ЛКМ на выбранном устройстве будет происходить фокусировка на устройство на чертеже. Если чертеж не открыт, то программный комплекс nanoCAD BIM ОПС откроет его.

При изменении свойств в правой части диалогового окна изменения углов и зоны обзора камер будут сразу же отображены на чертеже.

Оценочный расчет кабеля

nanoCAD BIM ОПС позволяет производить оценочный расчет кабеля для шлейфов сигнализации. Для этого достаточно расставить оборудование и включить его в шлейфы. Затем программа сама посчитает длину кабеля с учетом координат установки оборудования, а также высот установки соединяемого оборудования.

Если необходимо произвести оценочный расчет кабеля для многоэтажного здания, то достаточно установить УГО межэтажных переходов и объединить их в единый стояк. В этом случае программа будет рассчитывать кабель с учетом перехода с этажа на этаж в заданной отметке поэтажного плана.

После проведения оценочного расчета будет доступна и выгрузка отчетных документов: структурная схема, кабельные журналы с результатами расчета, табличные документы.

Создание шлейфов и трассировка кабеля

Одной из особенностей nanoCAD BIM ОПС является возможность работы со шлейфами сигнализации, которые делятся на три типа: традиционный (неадресный), адресный, информационная линия. Каждый шлейф имеет свои индивидуальные настройки, позволяя максимально приблизить проектируемый объект к условиям его эксплуатации.

В неадресный шлейф будут подключены только неадресные извещатели.

В адресный шлейф будут подключены только адресные извещатели.

В информационную линию будут подключены адресные и адресно-аналоговые извещатели и другие адресные устройства. Также для информационной линии можно устанавливать различные диапазоны адресов для извещателей и адресных устройств.

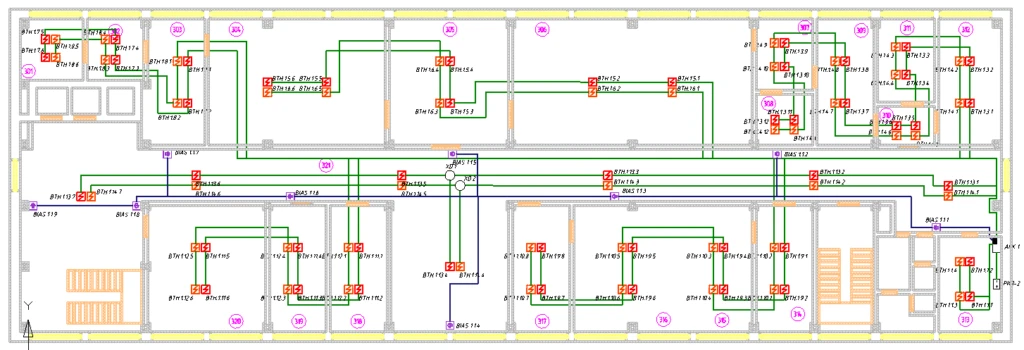

Программа nanoCAD BIM ОПС позволяет автоматически трассировать кабель по шлейфам сигнализации. Трассировка осуществляется по кабельным каналам с учетом последовательности включения извещателей в шлейф. С помощью распределительных коробок в шлейфе сигнализации можно использовать кабель различных типов.

Работа с электротехнической моделью

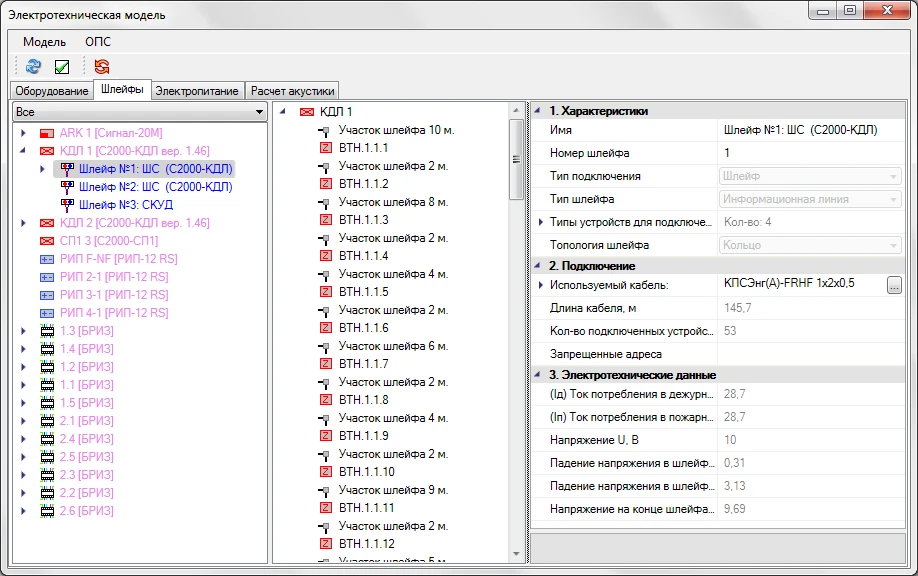

Все соединения в проекте осуществляются с помощью единой электротехнической модели, которая позволяет быстро и безошибочно создавать соединения как шлейфов сигнализации, так и интерфейсных шлейфов.

В электротехнической модели доступны для просмотра и редактирования все свойства объектов, задействованных в соединениях. Общая электротехническая модель кабельной системы формируется:

• при выполнении автоматической трассировки кабеля по кабельным каналам – как по горизонтальным, так и по вертикальным участкам;
• маркировкой оборудования, участвующего в соединениях кабельной системы. При внесении изменений в проект значения маркировки автоматически обновляются.

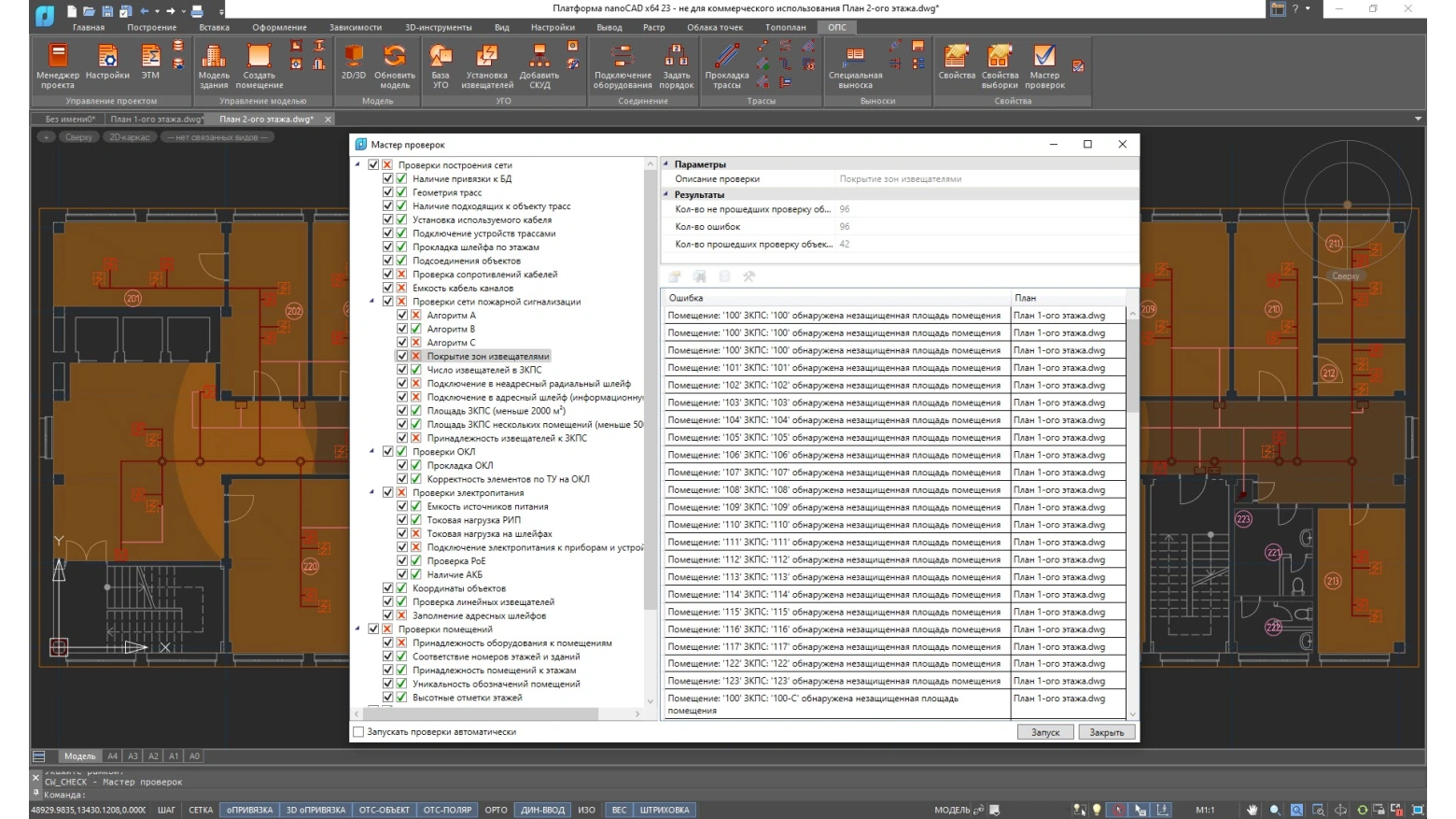

При анализе электротехнической модели программа выдает сведения об объектах или соединениях, не прошедших проверку, и отображает их.

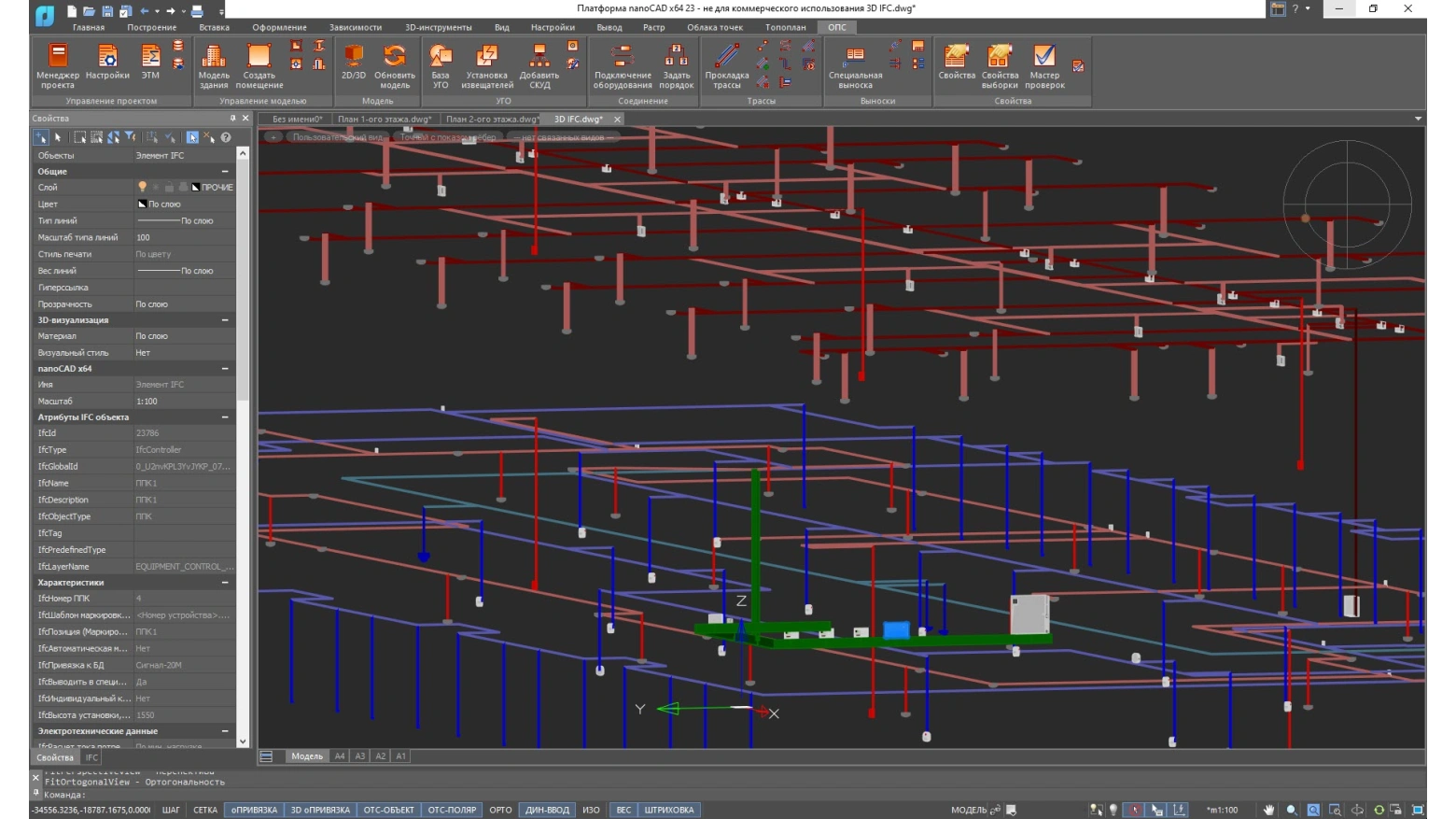

3D-модель проектируемой системы

3D-модель создается на основе расставленного оборудования и проложенных кабельных каналов, а также параметра высоты, установленного в каждом объекте на плане этажа.

Формирование 3D-модели происходит непосредственно на чертеже плана этажа, что обеспечивает доступ к объектам, позволяя изменять их характеристики.

При создании 3D-модели каждый элемент размещается в собственный слой, что позволяет регулировать видимость объектов на файлах *.dwg.

Также 3D-модель системы можно создавать в отдельном *.dwg-файле для всего объекта в целом.

Созданные 3D-модели можно использовать в качестве дополнительного контроля корректности установки оборудования на плане этажа.

Благодаря возможности добавлять оборудованию реалистичное 3D-представление можно создавать реалистичные виды его установки на проектируемом объекте.

Выгрузка в IFC

nanoCAD BIM ОПС позволяет выгружать информационную модель проектируемой системы в формат IFC (Industry Foundation Classes), предназначенный для обмена информацией в строительстве. Благодаря этому информационные модели систем безопасности, выполненные в nanoCAD BIM ОПС, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе, будь то ARCHICAD, Revit, Allplan или какая-либо другая. Таким образом, nanoCAD BIM ОПС полностью соответствует основным принципам OpenBIM-проектирования.

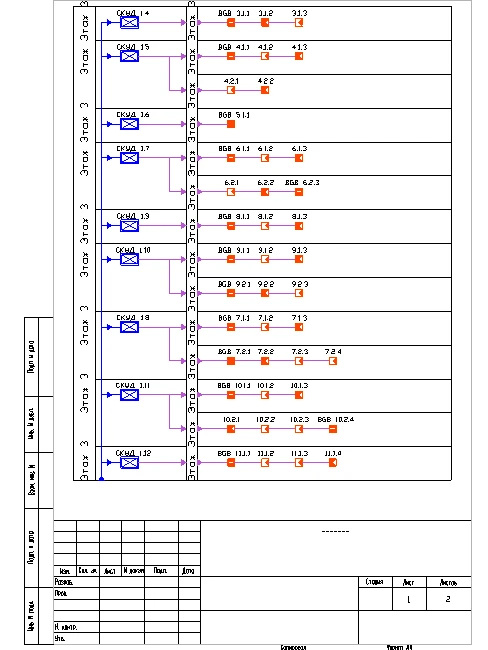

Структурная схема проекта

nanoCAD BIM ОПС позволяет автоматически формировать структурную схему проекта в целом с возможностью его разбиения по системам.

С помощью конфигураций структурную схему можно настраивать под различные условия выполнения проекта. Назовем настраиваемые параметры структурной схемы:

• типы подключаемых устройств в структурной схеме для создания структурной схемы различных систем;
• размеры для расстановки устройств на структурной схеме;
• выгрузка структурной схемы в полном или сокращенном варианте. Полный вариант описывает связи между всеми устройствами, участвующими в проекте. Сокращенный вариант подразумевает сокращение количества однотипных устройств;
• выгрузка структурной схемы в различных форматах.

Документирование проекта

nanoCAD BIM ОПС позволяет не только минимизировать ошибки при проектировании, но и получить в автоматизированном режиме сформированные отчетные документы в соответствии с отечественными стандартами и выгрузить их либо на поле чертежа, либо во внешние системы Microsoft Office, OpenOffice.org. В частности, пользователь в любой момент может получить следующие согласованные документы:

• рабочие чертежи поэтажных планов, оформленные в соответствии с отечественными стандартами, с автоматически промаркированным оборудованием и расставленными выносками, а также с возможностью добавления рамки по ГОСТ Р 21.1101-2013;
• спецификация оборудования по ГОСТ 21.110-95;
• структурная схема проекта с возможностью отображения по системам;
• различные отчетные таблицы: таблица адресов, таблица шлейфов, таблица подключения распределительных коробок, таблица прокладки кабелей, таблица используемых УГО;
• отчеты по расчетам уровня звука оповещателей, углов и зоны обзора видеокамер и емкости батарей РИП;
• кабельные журналы шлейфов сигнализации, линий электропитания, интерфейсных шлейфов;
• экспликация помещений по ГОСТ 21.501-93;
• таблица используемых УГО с возможностью ее создания как для всего проекта, так и для каждого плана этажа.

Выгрузка табличных отчетов и спецификаций осуществляется в nanoCAD или в AutoCAD, а также в MS Office (Word и Excel) или OpenOffice.org (Writer и Calc).

Уникальные свойства каждого проекта позволяют выгружать отчетные документы и структурную схему с заполненной основной надписью.

Подготовка чертежей к печати осуществляется в Мастере печати nanoCAD. Подготовку к печати входящих в проект документов MS Excel и MS Word осуществляют, соответственно, Диспетчеры печати MS Excel и MS Word.
