nanoCAD BIM Отопление

от 36 700 ₽По запросу

+ Бесплатное обучение

+ 30 дней бесплатно

Программа nanoCAD BIM Отопление предназначена для проектирования систем отопления зданий и сооружений. В программе представлена расчетная (гидравлический и тепловой расчет системы водяного отопления по СНиП 41-01-2003) и графическая части раздела проектирования «Отопление» и автоматическое специфицирование.

Программа nanoCAD BIM Отопление реализована на базе ядра nanoCAD. Выходная документация сохраняется в формате *.dwg и (для табличных форм) в формате MS Office или OpenOffice.org.

Программный продукт nanoCAD BIM Отопление включает в себя специализированные инструменты инженера-проектировщика отопительных систем. Из создаваемой модели систем отопления пользователь получает практически всю необходимую документацию:

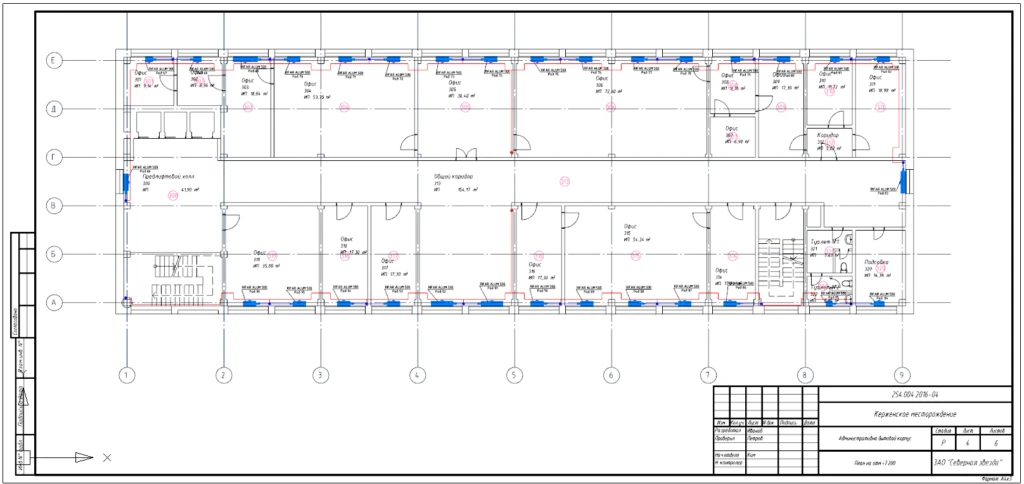

  • поэтажные планы систем отопления;
  • аксонометрические схемы систем отопления;
  • спецификацию оборудования;
  • экспликацию помещений;
  • общий отчет по проекту;
  • ведомость отопительных приборов;
  • ведомость циркуляционных колец;
  • ведомость гидравлического расчета циркуляционных колец;
  • отчет по настройкам арматуры;
  • ведомость теплового расчета приборов отопления;
  • трехмерную твердотельную модель системы отопления.

Трехмерная модель системы, аксонометрические схемы, спецификация оборудования и ведомости с отчетами генерируются автоматически.


Нанософт
Российский разработчик инженерного программного обеспечения: технологий автоматизированного проектирования (САПР/CAD), информационного моделирования (ТИМ/BIM) и сопровождения объектов промышленного и гражданского строительства (ПГС) на всех этапах жизненного цикла, а также сквозной цифровизации всех процессов в производстве. Основанная в 1989 году, компания занимается разработкой и внедрением программного обеспечения, включая такие инструменты, как nanoCAD, иные инструменты САПР и инновационные решения для проектирования, редактирования и моделирования. nanoCAD – это мощная платформа, обладающая обширными функциональными возможностями, предназначенная для создания чертежей, 2D и 3D моделирования. Приложение пользуется большой популярностью среди инженеров, архитекторов и проектировщиков. Компания постоянно развивается, стремясь предложить инновационные решения и инструменты, которые удовлетворяют потребности специалистов в области инженерии и дизайна. Нанософт активно работает над созданием новых технологий, чтобы обеспечить эффективные инструменты для профессионалов, работающих в разнообразных сферах проектирования и моделирования.
  • Проектирование систем отопления
  • Автоматизация прокладки двухтрубной системы
  • Автоматические расчеты модели и оборудования
  • Автоматическая генерация аксонометрических схем
  • Автоматическое формирование отчетов и спецификаций
  • Автоматические проверки модели на корректность ее построения

Оформление

Программа nanoCAD BIM Отопление полностью соответствует требованиям отечественных нормативных документов. Все табличные формы отвечают ГОСТ 21.602-2011 и ГОСТ 21.110-2013. Размещение на чертеже рамки с основной надписью осуществляется по ГОСТ Р 21.1101-2013.

В программе реализован следующий функционал: уклон (информация берется с трубопровода), высотная отметка (автоматически считывающая реальную высоту объекта), текстовый элемент (врезка в трубы обозначений трубопровода Т1 и Т2) и спецвыноска.

Согласованность данных

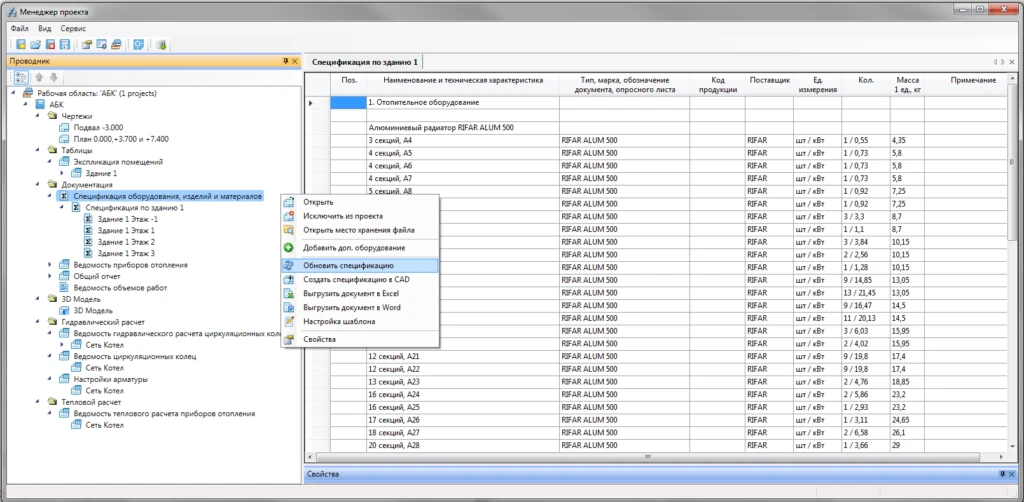

Для согласования данных в nanoCAD BIM Отопление> используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту nanoCAD BIM Отопление. Это позволяет получать точные спецификации оборудования. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем отопления.

Также имеется возможность получать поэтажные спецификации оборудования. Это особенно важно в тех случаях, когда проектируется крупный объект и необходимо определить, какое отопительное оборудование нужно доставить на определенный этаж.

Кроме того, предусмотрена возможность настройки шаблона спецификации, что обеспечивает большое преимущество при получении документации, необходимой пользователю.

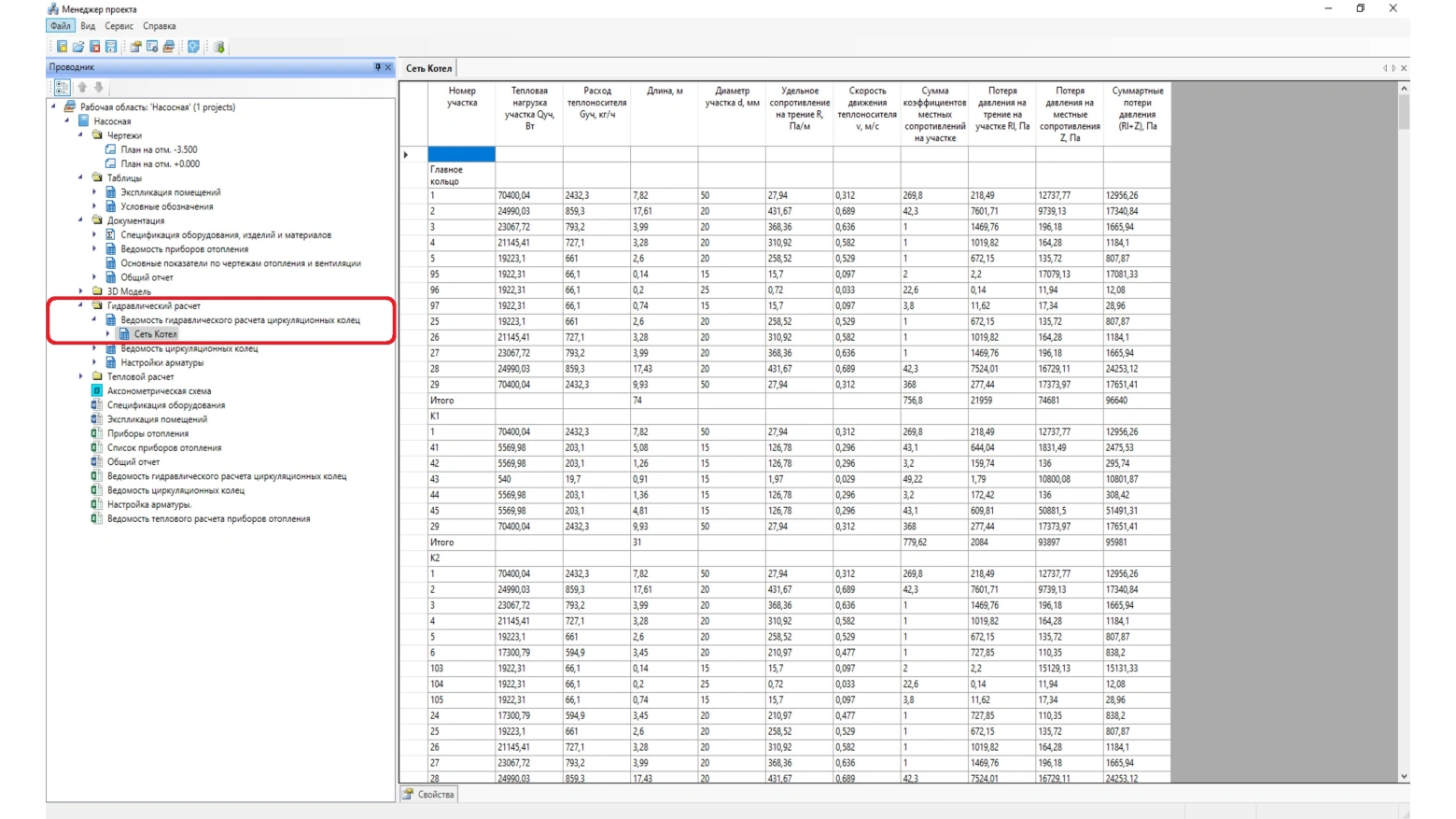

Гидравлический расчет системы отопления

Гидравлический расчет системы отопления

Соответствие требованиям СП 60.13330.2020. При выполнении расчета программа просчитывает трехмерную модель системы, вычисляет скорости движения, потери давления в трубах и на местных сопротивлениях. По результатам этих расчетов осуществляется подбор арматуры, приборов, диаметра труб и формируется отчет по каждой системе.

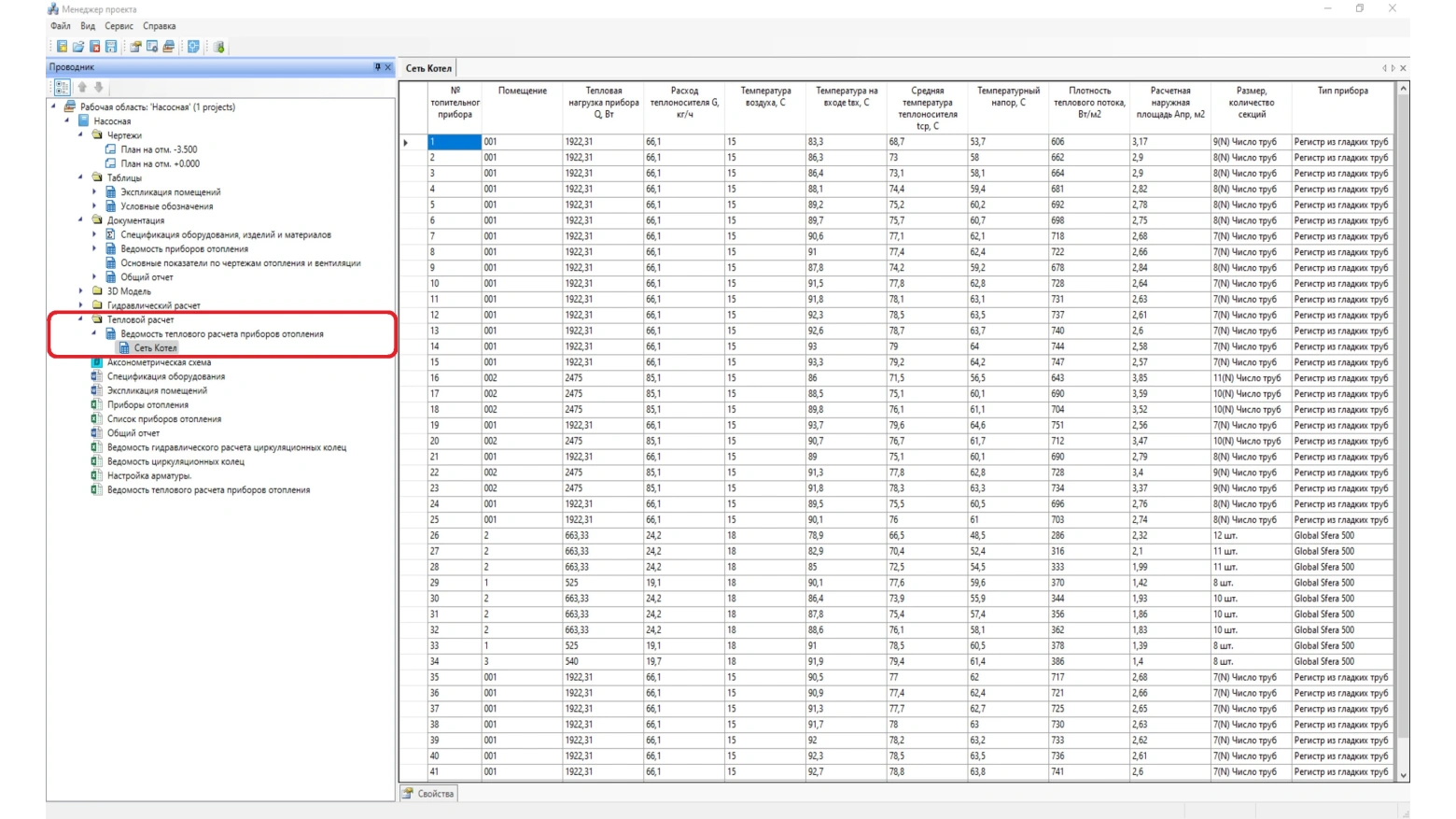

Тепловой расчет системы отопления

Тепловой расчет системы отопления

Соответствие требованиям СП 60.13330.2020. При выполнении расчета программа анализирует параметры каждого участка сети. На участках производится расчет тепловой нагрузки, расхода теплоносителя. По результатам расчета осуществляется подбор числа секций радиаторов и формируется тепловой отчет по каждой системе.

Корректное отображение 3D-модели на 2D-чертежах

Корректное отображение 3D-модели на 2D-чертежах

Получение реальной модели системы отопления за счет сдвига трубы от оси трассы на плане. Таким образом трасса трубопровода отображается на плане в месте, отличном от расположения трубы в реальном пространстве, что позволяет получить более точную трехмерную модель и делает более корректными результаты вычислений, спецификации оборудования и аксонометрическую схему.

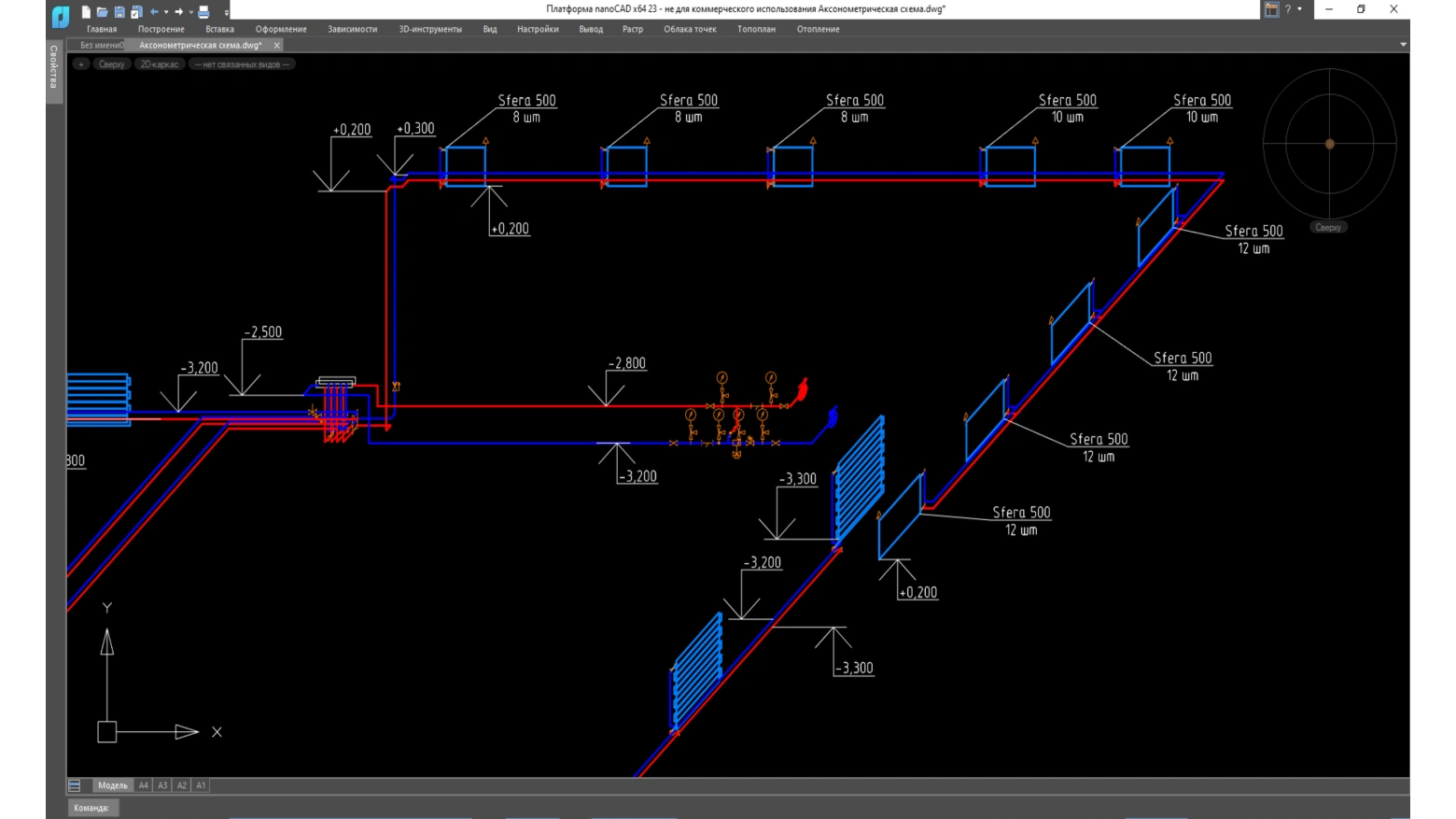

Автоматическое создание аксонометрических схем

Автоматическое создание аксонометрических схем

Программа nanoCAD BIM Отопление автоматически формирует аксонометрическую схему, тогда как подавляющее большинство зарубежных решений создает изометрию, не предусмотренную ГОСТ. Все табличные формы отвечают требованиям ГОСТ 21.602-2016 и ГОСТ 21.110-2013, а основная надпись на чертежах – ГОСТ Р 21.101-2020.

Интеграция со сторонними САПР/BIM-решениями

Интеграция со сторонними САПР/BIM-решениями

Поддержка экспорта в обменные форматы (*.ifc, *.RBIM, Revit и CADLib Модель и Архив) позволяет легко встраивать информационные модели, выполненные средствами nanoCAD BIM Отопление, в сводную модель проектируемого объекта, реализованную на любой САПР/BIM-платформе0.

Интеллектуальные объекты nanoCAD BIM Отопление

Все объекты nanoCAD BIM Отопление (трубопроводы, отопительные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Любой из объектов обладает характерными для этого элемента свойствами, которые в процессе проектирования можно редактировать. Для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов можно выбрать сортамент и типоразмер, для отопительных приборов – типоразмер или количество секций и характеристики обвязки с учетом арматуры, а для трубопроводной арматуры – сортамент и типоразмер.

Базы данных оборудования

База данных nanoCAD BIM Отопление содержит около 6000 элементов отопительных систем. Представлены наиболее популярные в России отечественные и зарубежные производители отопительного оборудования, такие как Honeywell, Danfoss, Zetkama, VAN-TUBO, Wilo, Grundfos, ОАО «САНТЕХПРОМ», Global, «Джиель» и др.

Все базы данных nanoCAD BIM Отопление открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего нет необходимости владеть навыками программирования. Достаточно умения работать в простейшем табличном редакторе.

Работа с этажами и стояками

В программе реализована возможность загрузить помещения из ArchiCAD или nanoCAD СПДС. Также инженер может самостоятельно определить контуры помещения и в автоматическом, и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же можно изменить характеристики (свойства) каждого этажа или помещения – теперь для этого не требуется открывать по отдельности каждый чертеж.

Для просмотра и анализа всех спроектированных стояков в здании и редактирования их свойств предназначен Мастер межэтажных соединений.

Экспликация помещений

Программа поддерживает возможность получения экспликации помещений и ее вывода в Word, Excel или в CAD-систему.

Общий отчет

В общий отчет выводятся основные параметры проекта, информация о теплоносителе, трубах и расчетные данные. Отчет обновляется при каждом запуске расчетов и может быть выведен в Word и Excel.

Ведомость объемов работ

Программа поддерживает возможность получения ведомости объемов строительных и монтажных работ и ее вывода в Word, Excel или в CAD-систему.

Ведомость циркуляционных колец, ведомость гидравлического расчета циркуляционных колец и настройки арматуры

Реализован гидравлический расчет систем водяного отопления по СНиП 41-01-2003 (гидравлический расчет главного циркуляционного кольца и гидравлический расчет второстепенных колец). В Менеджере проекта формируются отчеты «Ведомость гидравлического расчета циркуляционных колец» и «Ведомость циркуляционных колец». Обе ведомости можно вывести в Excel.

В отчет «Настройки арматуры» выводится информация о всей балансировочной арматуре, используемой в модели: номер стояка, его тип, в каком помещении располагается. Кроме того, здесь отображаются все данные, необходимые для настройки. Отчет можно вывести в Excel.

Отчеты «Приборы отопления» и «Список приборов отопления»

В nanoCAD BIM Отопление предусмотрены отчеты «Приборы отопления» и «Список приборов отопления» с возможностью вывода по этажам. Эта функция позволяет заранее сообщить монтажникам, какие приборы и с какими обвязками потребуется доставить на определенный этаж, что поможет значительно ускорить монтаж системы отопления. Отчеты можно вывести в Excel.

Интеграция nanoCAD BIM Отопление с программами MS Office и OpenOffice.org

В программе nanoCAD Отопление реализована возможность экспорта табличных данных (спецификации оборудования, приборы отопления, общий отчет, ведомости отопительных приборов, ведомости гидравлического расчета циркуляционных колец, настройки арматуры и ведомости циркуляционных колец) в форматы MS Office и OpenOffice.org. Это особенно важно, когда требуется передать таблицы (например, спецификации оборудования для составления сметы) сотруднику, на компьютере которого не установлен графический редактор.

Передача данных через IFC

Благодаря реализации экспорта в обменные файлы стандарта IFC, информационные модели инженерных систем, выполненные в nanoCAD Отопление, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM платформе, будь то ArchiCAD, Revit, Allplan или ещё какая-либо.

Удобный интерфейс

Программа nanoCAD BIM Отопление имеет привычный интерфейс стандартных CAD-систем, что позволяет сократить до минимума сроки ее внедрения. Пользователь работает со стандартными выпадающими меню, панелями инструментов, командной строкой. Кроме того, в nanoCAD BIM Отопление реализованы сервисные функции создания моделей систем отопления, такие как контекстное меню, режимы отслеживания, объектной привязки и т.п.

Расчет и оформление документации по российским стандартам

Оформление документации по российским нормативным документам. Строгое соответствие требованиям СП 60.13330.2020, гидравлический и тепловой расчет с подбором арматуры, отопительных приборов, диаметра труб.

Работа с базами данных производителей оборудования

Базы моделей оборудования включают трубопроводы, запорную арматуру, отопительные приборы, спецоборудование. Все базы открыты для редактирования и пополнения.

Корректная взаимосвязь 3D-моделей и 2D-чертежей

Функционал программы позволяет автоматически получить корректную 3D-модель по 2D-чертежам, не прибегая к дополнительной ручной доработке модели.

Автоматическое формирование отчетных документов

Автоматически формируется широкий спектр проектных документов: планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические и тепловые отчеты, спецификация и т.д.

Гидравлический расчет системы отопления

Соответствие требованиям СП 60.13330.2020. При выполнении расчета программа просчитывает трехмерную модель системы, вычисляет скорости движения, потери давления в трубах и на местных сопротивлениях. По результатам этих расчетов осуществляется подбор арматуры, приборов, диаметра труб и формируется отчет по каждой системе.

Поддержка новейшей версии Платформы nanoCAD

nanoCAD BIM Отопление 24.0 устанавливается на Платформу nanoCAD версии 24.0.

Изменение в команде Показать на плане

Если после фокусировки экрана на элементе плана нажать клавишу Enter, выполнение команды завершается, а элемент выделяется. Далее можно приступать к работе с этим элементом.

Новая проверка

В Мастер проверок добавлена проверка соответствия Ду изоляции трубопровода: при изменении диаметра трубопровода вручную программа проверяет диаметр изоляции.

Новый инструмент в окне Базы данных оборудования

В окне База данных оборудования реализован инструмент поиска элементов по базе.

Новая настройка в разделе «УГО арматуры»

В настройки раздела «УГО арматуры» добавлена настройка для типа «Насос».

Улучшение в отображении высотной выноски

Поправлено отображение высотной выноски: теперь графическая часть выноски изменяется при изменении высоты текста.

Новая опция в разделе «Свойства проекта»

В настройки раздела «Свойства проекта» добавлена возможность выбора опции Выводить систему после коллектора в аксонометрию. Эта опция позволяет отображать или не отображать элементы системы отопления после коллекторов в аксонометрической схеме..

Устранены мелкие недостатки

Исправлены недостатки, собранные online-системой регистрации ошибок.

Операционная система
  • Microsoft® Windows® 11.
  • Microsoft® Windows® 10 (64-бит)
  • Microsoft® Windows® 8.1 (64-бит)

Для инсталляции программы требуется наличие прав доступа Администратора.

Графическая платформа
  • Платформа nanoCAD 24.0
Процессор
  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
  • Минимальные требования: 4 Гб
  • Рекомендуемые требования: 16 Гб и выше
Разрешение экрана
  • Минимальные требования: 1280х1024
  • Рекомендуемые требования: 1920х1080
Видеоадаптер
  • Минимальные требования: графический процессор с объемом видеопамяти 1 Гб и с OpenGL/DirectX-совместимой аппаратной 3D-акселерацией
  • Рекомендуемые требования: графический процессор с объемом видеопамяти 2 Гб и с OpenGL/DirectX-совместимой аппаратной 3D-акселерацией
Место на диске
  • Минимальное дисковое пространство – 10 Гб
  • Рекомендуемое дисковое пространство – 15 Гб и более
Сеть
  • На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP.
Примечание
  • При работе с большими наборами данных, облаками точек и при 3D-моделировании рекомендуется использовать 64-разрядные операционные системы.
