Программа nanoCAD Стройплощадка предназначена для автоматизации разработки чертежей по разделам «Проект организации строительства» (ПОС) и «Проект производства работ» (ППР). В программе реализовано решение графических и расчетных задач, представлена обширная база данных специализированных объектов. Графическим ядром является nanoCAD, а в качестве инструментов оформления используется весь встроенный функционал nanoCAD СПДС. Выходная документация сохраняется в формате *.dwg.

Преимущества nanoCAD Стройплощадка

• работа с иерархической структурой выполняемых работ из классификаторов ГЭСН и ЕНИР в составе проекта и генерация выходной документации по ним;
• экспорт структуры проекта в сметные программы и системы управления проектом;
• расчеты временного электро- и водоснабжения;
• оформление строительного генерального плана;
• нанесение обозначений временных дорог, перекрестков, уширений и площадок;
• простановка различных видов зон с привязкой к технике и по произвольной траектории;
• параметрические обозначения откосов, насыпей и выемок;
• работа с базой данных дорожных знаков и знаков безопасности;
• выбор из базы по заданным критериям и простановка на чертеже параметрических видов различной строительной техники;
• решение задачи горизонтального (наклонного) направленного бурения (ГНБ).

По всем решаемым задачам автоматически формируются необходимые выходные документы в виде табличных форм.

Автоматизация работы с табличными формами и связь с ними данных чертежа

Система nanoCAD СПДС Стройплощадка предлагает мощные средства создания и редактирования таблиц и текста. В программе содержатся готовые шаблоны наиболее распространенных табличных форм и стандартных форматок чертежей. Все форматки полностью стандартизованы, причем вы всегда можете создать собственную форматку и штамп – например, с уже заполненными сведениями о компании.

В базе данных программы уже есть все стандартные табличные формы: различные типы ведомостей, экспликаций, спецификаций и других документов, а в удобном редакторе таблиц вы легко создадите таблицу любого вида и сложности.

База данных строительной техники

В программе доступна обширная и постоянно пополняемая база данных строительной техники. Для каждого вида техники в интерактивном режиме задаются свои параметры выбора, а в специальном диалоговом окне можно задать условия для простановки видов, размеров, дополнительных вылетов, обозначений, графиков и зон. Для выбранной техники приводятся ее технические характеристики. Обозначение техники на чертеже легко регулируется с помощью «ручек», причем все связанные с этой техникой размеры и зоны обновятся автоматически.

Оформление строительного генерального плана

Объекты стройгенплана полностью параметризированы и содержат атрибуты, необходимые для формирования табличных отчетов. Вся информация по объекту легко редактируется через диалоговые окна и свойства. Для площадных объектов настраиваются параметры задания контура, представление на чертеже и штриховка. При определении материалов и дорожных плит сами плиты выкладываются автоматически, а для элементов временных дорог сразу создаются спецификации. Что касается линейных объектов, то для них можно задать тип обозначения на чертеже, параметры геометрии, а также расход материалов.

Менеджер проекта

Менеджер проекта предназначен для структурирования строительных работ, которые можно выбирать из классификаторов ГЭСН и ЕНИР или добавлять произвольно. Для каждой работы назначаются данные по объемам, срокам, расценкам, технике, персоналу и материалам, а сами работы упорядочиваются в иерархическую структуру.Система nanoCAD СПДС Стройплощадка поддерживает перенос структуры работ в форматы Microsoft Project, ГРАНД-Смета, а также в формат обмена данными сметных программ АРПС и CSV. Менеджер проектов может создавать необходимые документы (ведомости, календарные планы, экспликации и т.п.)

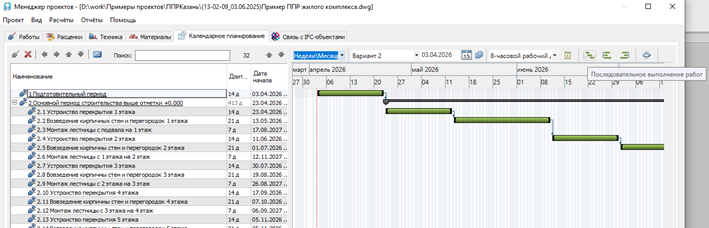

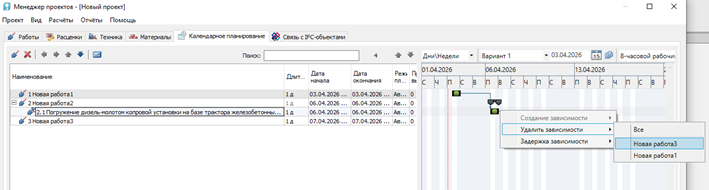

Вкладка Календарное планирование разделена на три части: список работ, диаграмма Ганта и панель редактирования календаря. Функции добавления, редактирования и удаления работ аналогичны вкладке Работы. Установка зависимостей позволяет в интерактивном режиме настроить план начала и завершения работ.

База данных строительной техники

В программе доступна обширная и постоянно пополняемая база данных строительной техники. Для каждого вида техники в интерактивном режиме задаются свои параметры выбора, а в специальном диалоговом окне можно задать условия для простановки видов, размеров, дополнительных вылетов, обозначений, графиков и зон. Для выбранной техники приводятся ее технические характеристики. Обозначение техники на чертеже легко регулируется с помощью «ручек», причем все связанные с этой техникой размеры и зоны обновятся автоматически.

Оформление строительного генерального плана

Объекты стройгенплана полностью параметризированы и содержат атрибуты, необходимые для формирования табличных отчетов. Вся информация по объекту легко редактируется через диалоговые окна и свойства. Для площадных объектов настраиваются параметры задания контура, представление на чертеже и штриховка. При определении материалов и дорожных плит сами плиты выкладываются автоматически, а для элементов временных дорог сразу создаются спецификации. Что касается линейных объектов, то для них можно задать тип обозначения на чертеже, параметры геометрии, а также расход материалов.

Менеджер проекта

Менеджер проекта предназначен для структурирования строительных работ, которые можно выбирать из классификаторов ГЭСН и ЕНИР или добавлять произвольно. Для каждой работы назначаются данные по объемам, срокам, расценкам, технике, персоналу и материалам, а сами работы упорядочиваются в иерархическую структуру.Система nanoCAD СПДС Стройплощадка поддерживает перенос структуры работ в форматы Microsoft Project, ГРАНД-Смета, а также в формат обмена данными сметных программ АРПС и CSV. Менеджер проектов может создавать необходимые документы (ведомости, календарные планы, экспликации и т.п.)

Вкладка Календарное планирование разделена на три части: список работ, диаграмма Ганта и панель редактирования календаря. Функции добавления, редактирования и удаления работ аналогичны вкладке Работы. Установка зависимостей позволяет в интерактивном режиме настроить план начала и завершения работ.

Временное электро- и водоснабжение

Через Менеджер проектов также выполняются расчеты временного электро- и водоснабжения.

Расчет временного электроснабжения выполняется согласно СНиП 3.01.01-85 и позволяет определить общую электрическую мощность, необходимую для питания стройплощадки.

Расчет временного водоснабжения вычисляет секундный расход воды, для потребителей на стройплощадке.

Обозначение дорог

Модуль для работы с дорогами позволяет наносить на планы обозначения различных типов автомобильных, железных и пешеходных дорог. Для автомобильных и пешеходных дорог параметры настраиваются в специальном диалоге: выбирается необходимый тип дороги, ее геометрия и внешний вид компонентов, а также задается конструкция дорожной одежды.

Программа содержит базу данных дорожных плит и различные схемы раскладки. Кроме того, автоматически вычисляется расход дорожных плит и сыпучих материалов, необходимых для временной дороги, при изменении контура дороги раскладка плит обновляется сама. Модуль поддерживает следующие функции:

• параметризация и построение автомобильных и пешеходных дорог;
• простановка перекрестков, примыканий, площадок разворота и уширений;
• конструкция дорожной одежды;
• раскладка дорожных плит;
• построение сечения дороги;
• формирование спецификации элементов временных дорог;
• установка дорожных знаков;
• обозначение различных типов железных дорог.

Опасные зоны

Рабочие и опасные зоны, а также подкрановые пути для башенных кранов задаются для вычерчивания прямо вместе с краном. Если нужна более сложная геометрия (например, при стесненных условиях строительства), программа может сформировать различные типы зон и других обозначений независимо от установленной техники. Для проставляемых объектов настраиваются геометрия, графическое представление и ряд других параметров. При вычерчивании можно задавать различные варианты построения и редактировать полученный контур при помощи «ручек». Модуль поддерживает создание следующих объектов:

• рабочая и монтажная зоны;
• различные типы опасных зон;
• ограничение зоны действия крана;
• подкрановые пути;
• рабочий и холостой ход машины;
• обозначения стоянок крана.

Обозначения откосов, насыпей и выемок

Программа позволяет наносить обозначения откосов, насыпей и выемок на чертеж. Все обозначения четко параметризированы, а геометрию можно редактировать с помощью «ручек». Сами откосы строятся по готовой траектории различными способами, в том числе по одной или двум полилиниям.

Знаки

В программе имеется база данных дорожных знаков по ГОСТ Р 52290-2004 и знаков безопасности по ГОСТ Р 12.4.026-2001, причем для любого из них автоматически формируется связанная спецификация.

Горизонтальное направленное бурение

Программа включает в себя модуль для автоматического создания проектов горизонтального (наклонного) направленного бурения (ГНБ). При отрисовке профиля поверхности земли и геологического состава пользователю доступны возможности задания геологического профиля визуально и с помощью таблицы координат.

Прокладка существующих инженерных коммуникаций осуществляется с помощью преднастроенных объектов.

Трасса бурения задается по контрольным точкам визуально или в табличном режиме. При этом доступны следующие вспомогательные функции:

• отрисовка трассы по сплайну или линейно-дуговым участкам;
• задание параметров трассы (диаметр, смещение, минимальный радиус, шаг пикетов);
• расчет значений заглубления и уклона по пикетам трассы;
• гибкая настройка представления трассы (цвет, штриховка, вид меток и пикетов, отображение шахты или осевой линии);
• возможность отрисовки нескольких трасс на одном профиле.

По проекту ГНБ автоматически формируется табличный отчет со всеми необходимыми техническими данными.

Подбор и простановка строительной техники

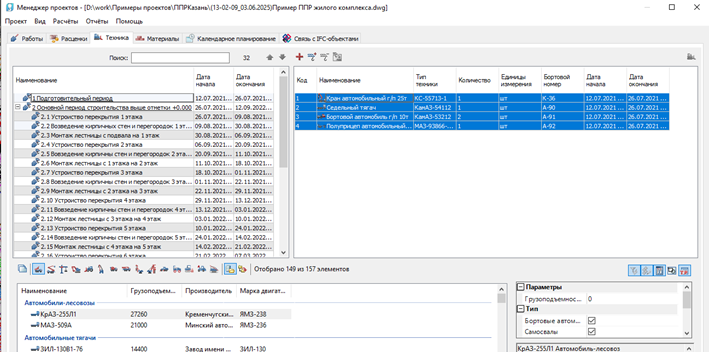

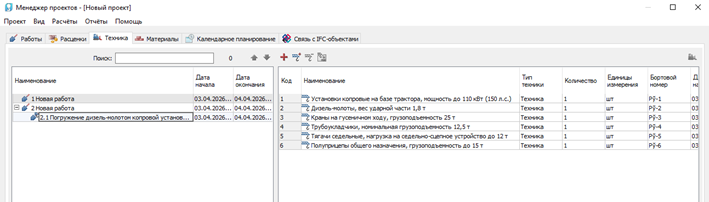

В программе доступна обширная и постоянно пополняемая база данных строительной техники. Для каждого вида техники в интерактивном режиме задаются свои параметры выбора, а в специальном диалоговом окне можно задать условия для простановки видов, размеров, дополнительных вылетов, обозначений, графиков и зон. Для выбранной техники приводятся ее технические характеристики. Обозначение техники на чертеже легко регулируется с помощью «ручек», причем все связанные с этой техникой размеры и зоны обновятся автоматически. В базе доступны следующие виды строительной техники:

• грузоподъемная (автомобильные, пневмоколесные, башенные и гусеничные краны);
• землеройная;
• отвальная;
• трубоукладочная;
• сваебойная;
• буровая;
• бетоносмесительная;
• бетононасосная;
• автоподъемная;
• автомобильная.

Уникальные возможности nanoCAD Стройплощадка 21

Новые команды дорог
