Работа с замечаниями заказчика в системе проектного и строительного документооборота TDMS Фарватер

Направления:

nanoCAD BIM ВК

от33 400 р.

+ Бесплатное обучение

+ 30 дней бесплатно

Программа позволяет проектировать и моделировать внутренние системы горячего и холодного водоснабжения и канализации, а также водяного пожаротушения с использованием пожарных кранов. В nanoCAD BIM ВК объединены расчетная и графическая части раздела проектирования «Внутренний водопровод и канализация».

Программа nanoCAD BIM ВК предназначена для проектирования внутренних систем горячего и холодного водоснабжения и канализации, а также водяного пожаротушения с использованием пожарных кранов. В ней объединены расчетная и графическая части раздела проектирования «Внутренний водопровод и канализация».

Программный продукт nanoCAD BIM ВК включает в себя специализированные инструменты инженера-сантехника. Из созданной реальной 3D-модели систем водоснабжения и канализации пользователь получает практически всю необходимую документацию:

  • поэтажные планы;
  • трехмерную схему систем;
  • аксонометрические схемы;
  • спецификацию оборудования;
  • спецификацию систем водоснабжения и канализации;
  • экспликацию помещений;
  • ведомость рабочих чертежей основного комплекта;
  • ведомость ссылочных и прилагаемых документов;
  • ведомость объемов строительных и монтажных работ.

Трехмерная модель систем, аксонометрические схемы, спецификация оборудования и спецификация систем водоснабжения и канализации генерируются автоматически. Помимо графической части, в nanoCAD BIM ВК включен расчетный модуль. В базу данных внесены нормативные гидравлические характеристики (по СНиП 2.04.01-85* и СП 30.13330.2012) санитарных приборов, пожарных кранов, потребителей воды. На основе модели систем производится расчет требуемого давления и расходов воды для каждой системы, подбираются диаметры трубопроводов, типоразмеры арматуры и счетчиков.

Удобный интерфейс

Программа nanoCAD BIM ВК имеет привычный интерфейс стандартных CAD-систем, что позволяет свести к минимуму сроки ее внедрения. Пользователь работает со стандартными выпадающими меню, панелями инструментов, командной строкой. Кроме того, в nanoCAD BIM ВК реализованы сервисные функции создания моделей систем водоснабжения и канализации, такие как контекстное меню, режимы отслеживания и объектной привязки и т.п.

Интеллектуальные объекты nanoCAD BIM ВК

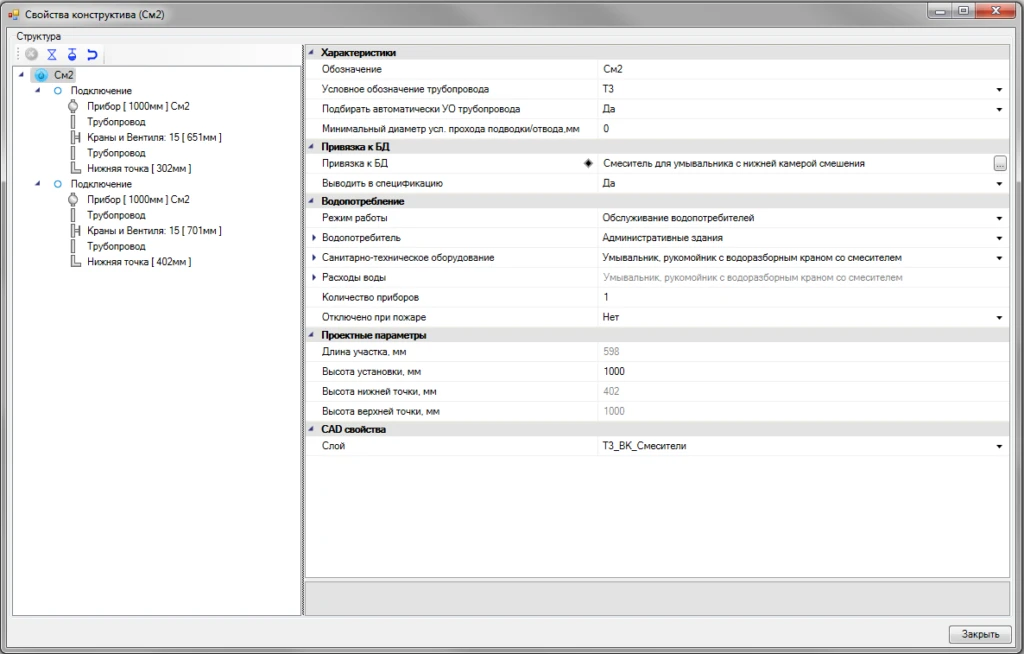

Все объекты nanoCAD BIM ВК (трубопроводы, санитарные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Каждый из этих объектов обладает характерными свойствами, которые можно редактировать в процессе проектирования, причем для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов и арматуры можно выбрать сортамент и типоразмер, для санитарных приборов – сортамент.

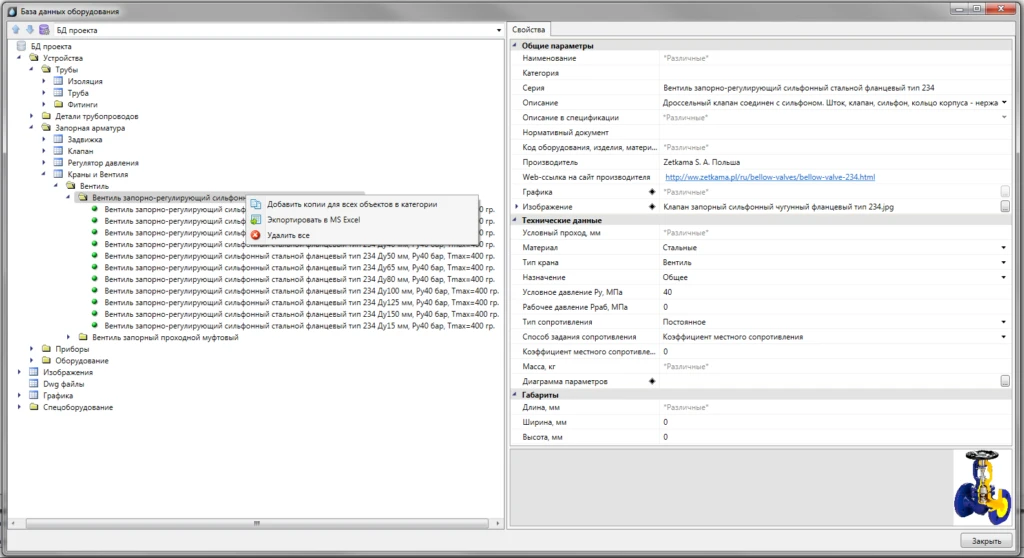

Открытые базы данных

Сегодня в системах водоснабжения и канализации используется весьма разнообразное оборудование, на рынке представлены изделия как отечественных, так и зарубежных производителей. Это делает принципиально важным наполнение баз данных. На сегодняшний день база данных элементов содержит более 5000 различных изделий популярных в России производителей: Zetkama, NANOPLAST, Rehau, Uponor, ООО «БРОЕН-АДЛ» и др.

Все базы данных nanoCAD BIM ВК открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего не требуется обладать навыками программирования. Достаточно умения работать в простейшем табличном редакторе.

Кроме того, в nanoCAD BIM ВК предусмотрена возможность редактирования баз данных гидравлических характеристик водопотребителей и санитарных приборов. Таким образом, если по желанию заказчика параметры водопотребления на объекте должны отличатся от нормативных (например, при частном строительстве), вы всегда сможете добавить необходимые характеристики в базу данных. Кроме того, можно добавлять сантехнические приборы со свойствами, отличными от нормативных характеристик.

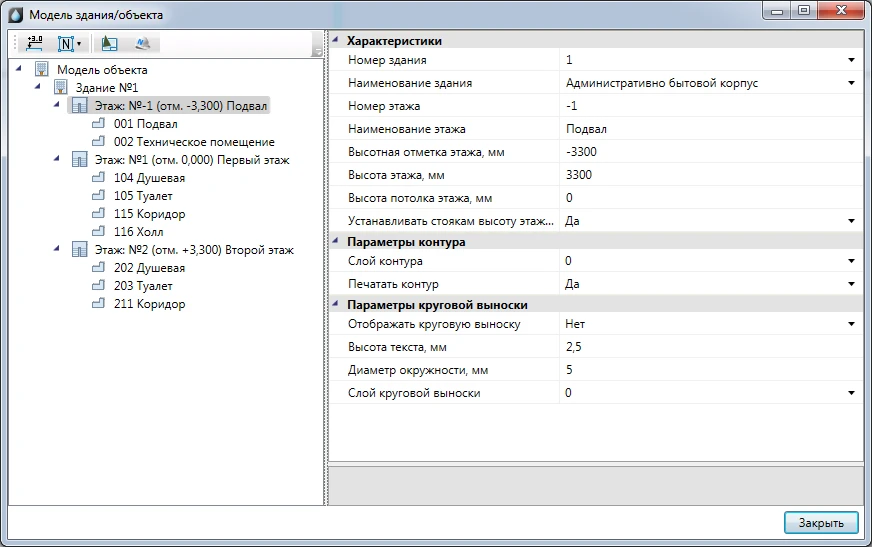

Работа с этажами, помещениями и стояками

Существует возможность загрузить помещения из ArchiCAD или nanoCAD СПДС. Также инженер может самостоятельно определить контуры помещения как в автоматическом, так и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же возможно изменить характеристики (свойства) каждого этажа или помещения – теперь для этого нет необходимости отдельно открывать каждый чертеж.

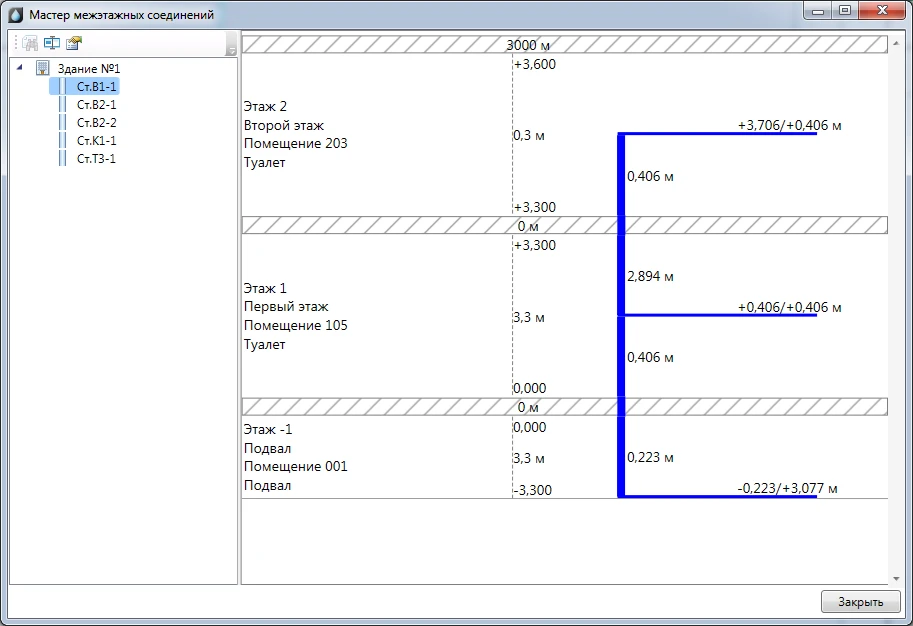

Для просмотра и анализа всех спроектированных стояков в здании и редактирования их свойств предназначен Мастер межэтажных соединений.

Гидравлический расчет. Формирование трехмерной твердотельной модели систем водоснабжения и канализации

Гидравлические расчеты выполняются в строгом соответствии со СНиП 2.04.01-85* или СП 30.13330.2012. При проведении расчета программа просчитывает трехмерную модель систем, а по результатам этих расчетов осуществляется подбор диаметра труб, арматур и приборов.

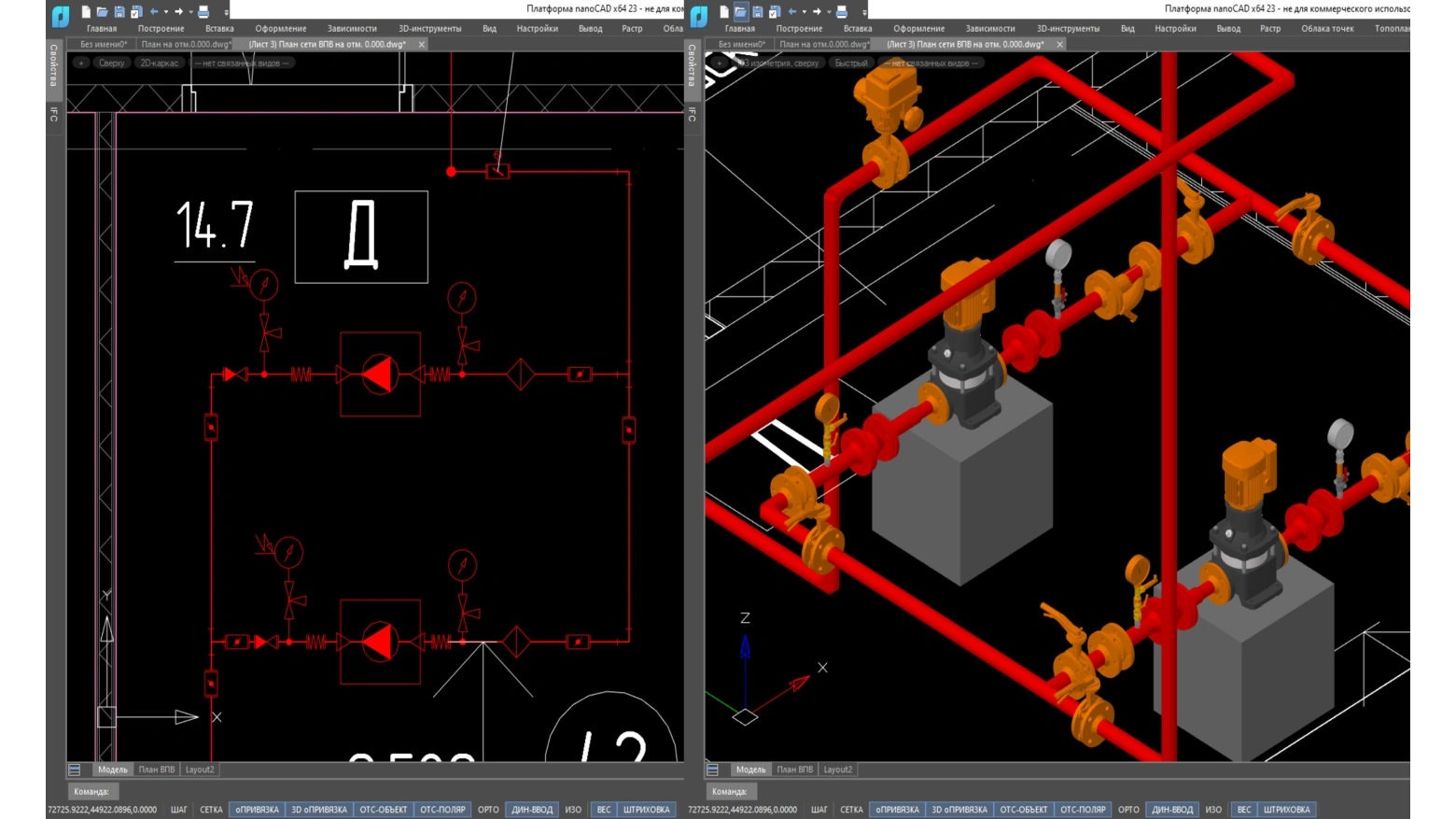

Основа работы программы nanoCAD BIM ВК – это 3D-модель систем водоснабжения и канализации. Но проектировщик, как правило, работает не в трехмерной модели, а на отдельных планировках. Как же создать «правильную» модель для корректного расчета и графики?

В nanoCAD BIM ВК эта проблема решается следующим образом. Проектировщик действительно работает с отдельными поэтажными планами. На каждом из них создается область этажа и соответствующему этажу присваивается номер. Таким образом, формируется трехмерная модель систем водоснабжения и канализации, а при гидравлическом расчете учитывается высотный перепад.

В программе реализована возможность задавать сдвиг трубы от оси трассы на плане для получения реальной модели системы. При прокладке трубы вдоль стены теперь можно указывать два параметра: отступ от стены для трассы на плане и расстояние трубы до стены в реальном пространстве. Это позволяет отображать трассу трубопровода на плане в ином месте от расположения трубы в реальном пространстве, что обеспечивает возможность получить более точную трехмерную модель системы и, в свою очередь, делает результаты вычислений, спецификации оборудования и аксонометрическую схему более корректными. В итоге инженеру предоставляется документация, соответствующая российским стандартам.

Ниже приведен пример:

Холодная и горячая трубы отображаются несколькими трассами на плане, которые идут параллельно с некоторым отступом в плоскости XOY друг от друга. В реальном пространстве они располагаются друг над другом.

Оформление

При использовании импортных программных продуктов пользователь нередко сталкивается с проблемой прохождения нормоконтроля, поскольку требования к оформлению рабочей документации в нашей стране и за рубежом различны. Отличаются друг от друга и методики расчета внутренних систем водоснабжения и канализации, поскольку они основаны на эмпирических данных.

Программа nanoCAD BIM ВК полностью учитывает требования отечественных нормативных документов. Все табличные формы отвечают ГОСТ 21.601-2011 и ГОСТ 21.110-2013. Размещение на чертеже рамки с основной надписью осуществляется по ГОСТ Р 21.1101-2013. Кроме того, nanoCAD BIM ВК генерирует аксонометрическую схему, в то время как подавляющее большинство зарубежных программ создает изометрию, не предусмотренную ГОСТ.

Согласованность данных

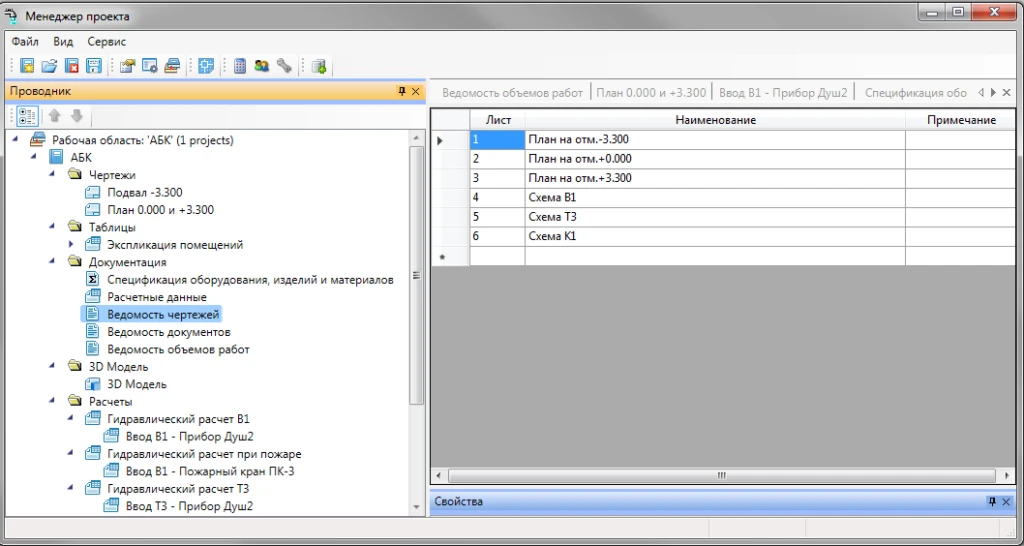

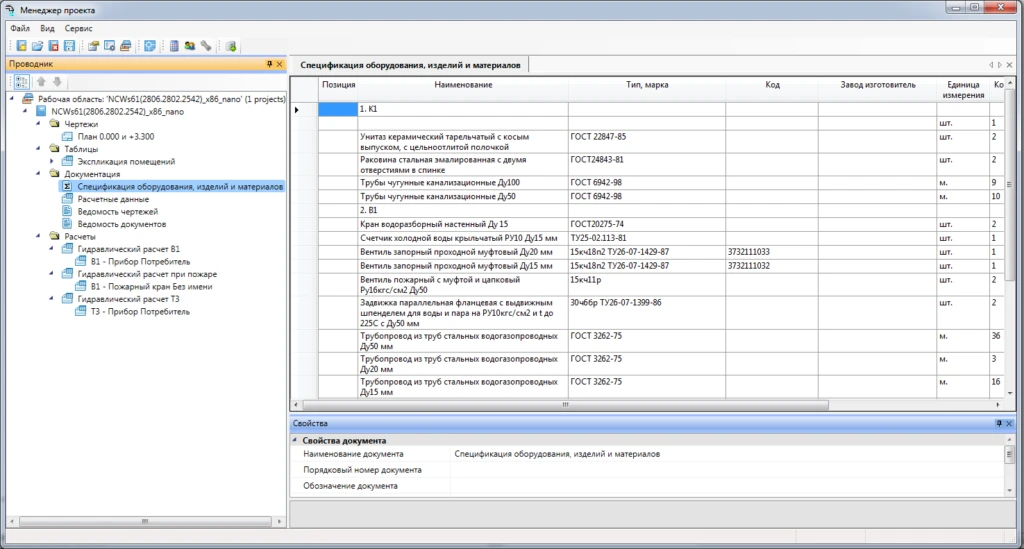

Для согласования данных в nanoCAD BIM ВК используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту nanoCAD BIM ВК. Это позволяет правильно рассчитывать расходы воды и стоков, получать точные спецификации. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем водоснабжения и канализации.

Теперь можно осуществлять настройку шаблона спецификации, что обеспечивает большое преимущество при получении документации, необходимой пользователю.

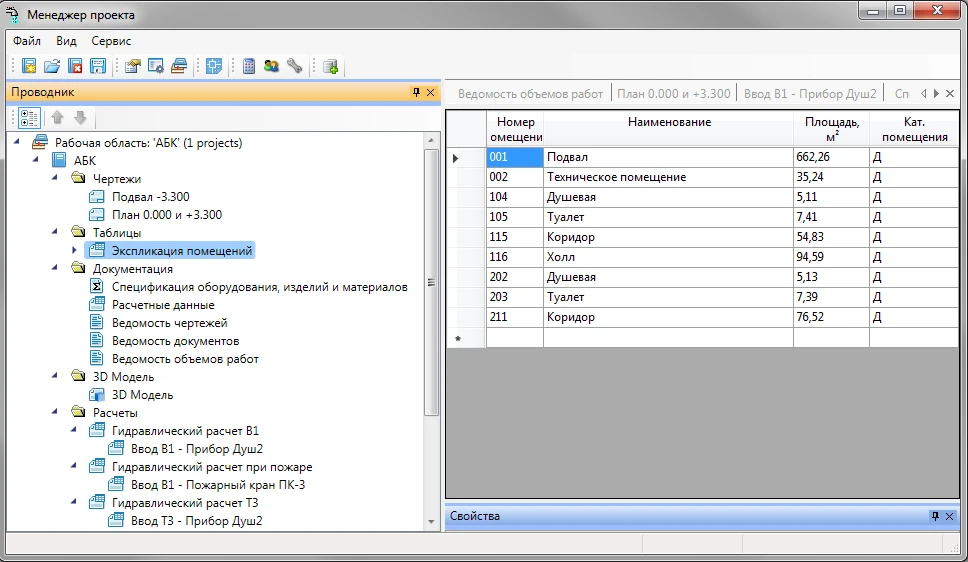

Экспликация помещений

Программа поддерживает возможность получения экспликации помещений и ее вывода в Word, Excel или в CAD-систему.

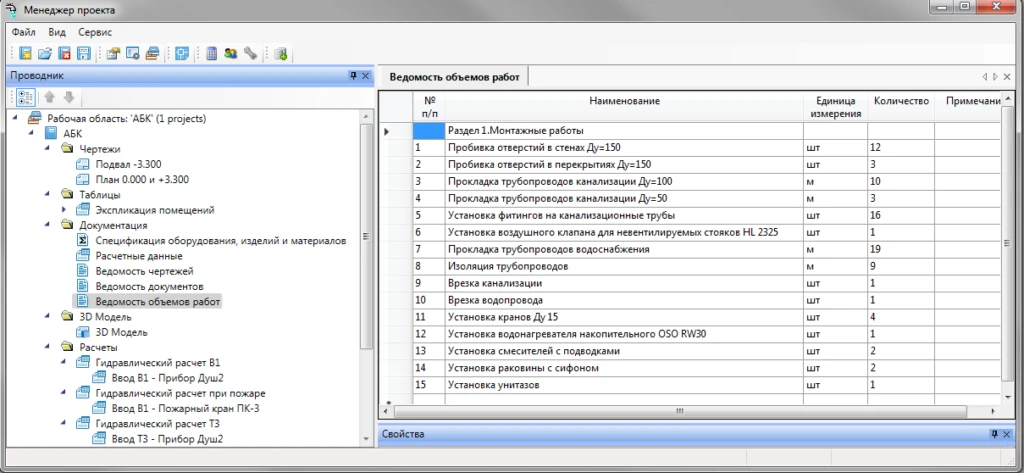

Ведомости чертежей, документов и объемов работ

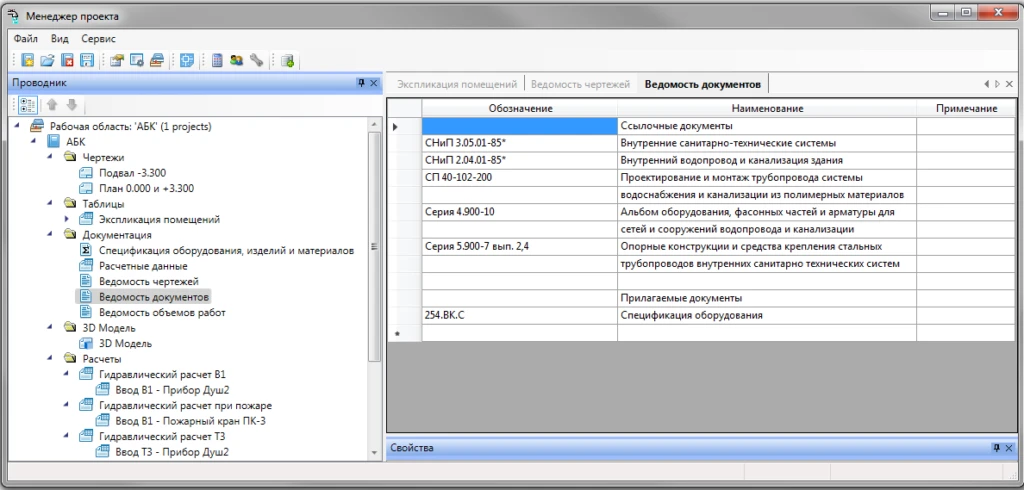

Реализовано получение в полуавтоматическом режиме ведомости рабочих чертежей основного комплекта по ГОСТ 21.101-97; ведомости ссылочных и прилагаемых документов по ГОСТ 21.101-97 и ведомости объемов строительных и монтажных работ по ГОСТ 21.111-84. Эти ведомости можно вывести в Word, Excel или в CAD-систему.

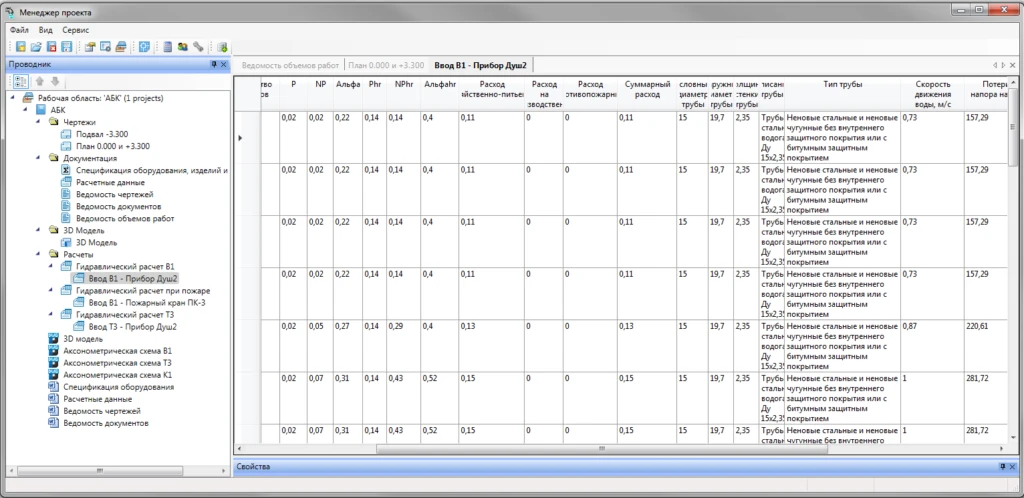

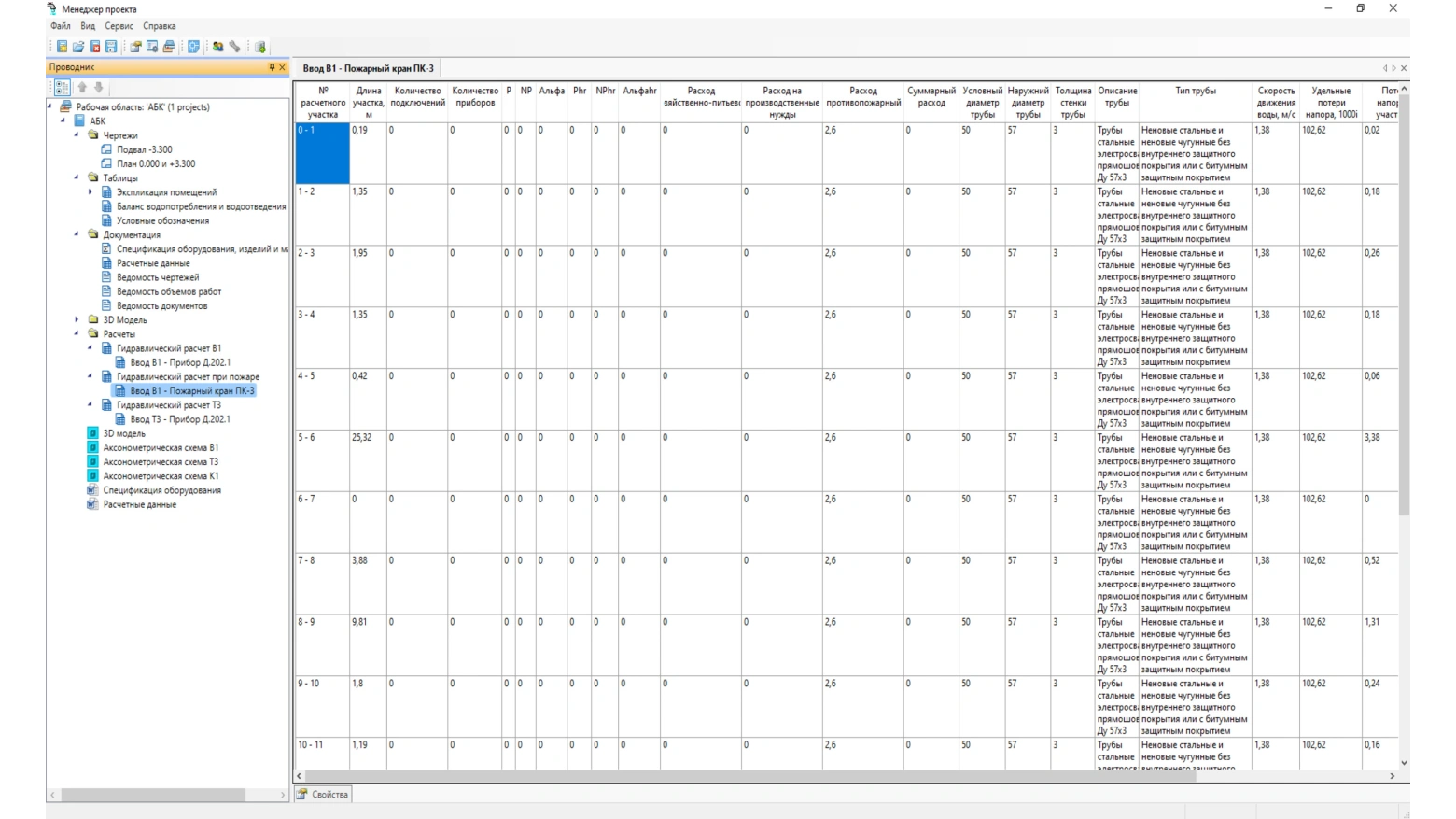

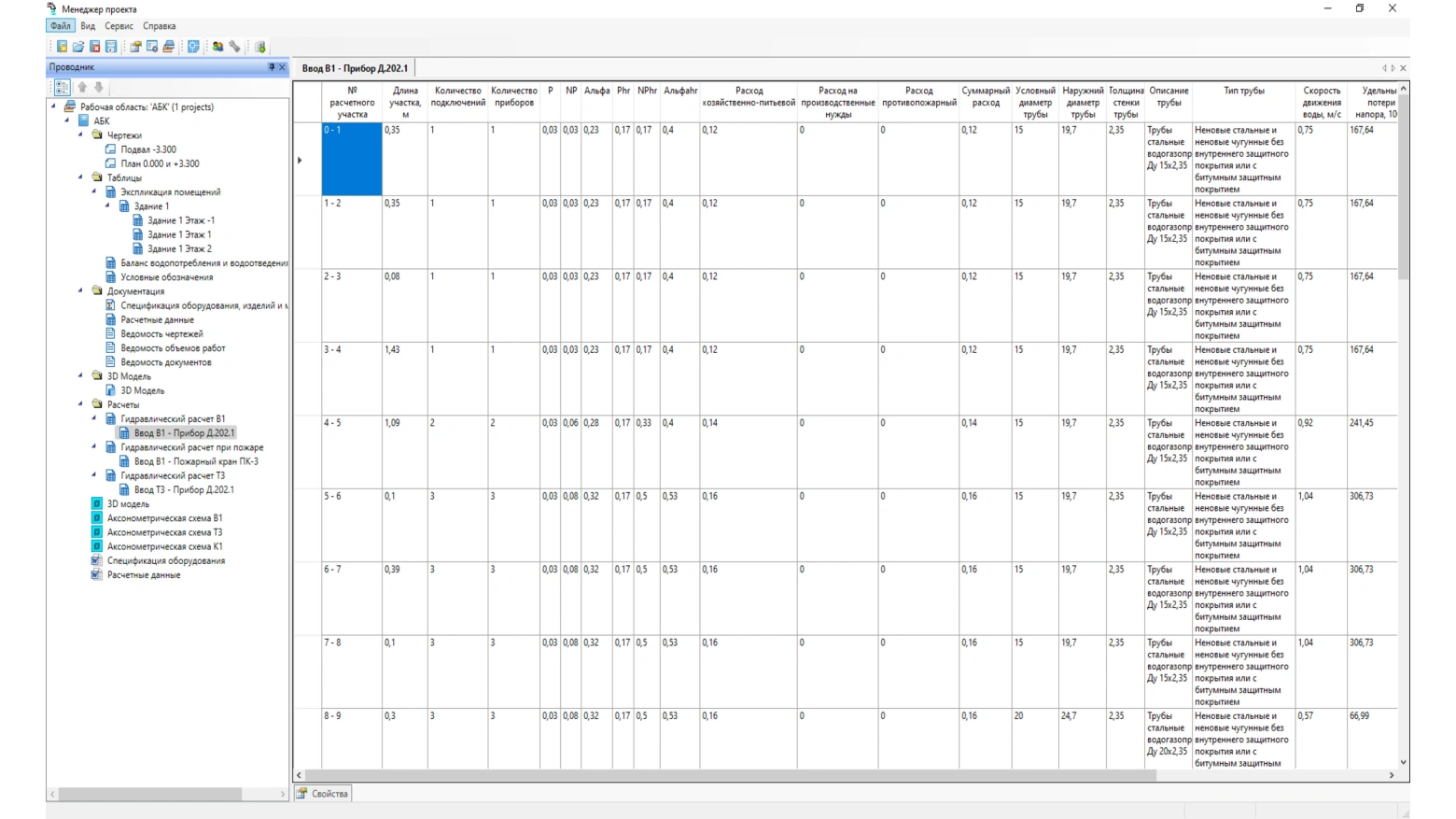

Гидравлический отчет

После проведения расчета программа автоматически создает отчеты по водопроводным системам. Эти отчеты можно выгрузить в Excel.

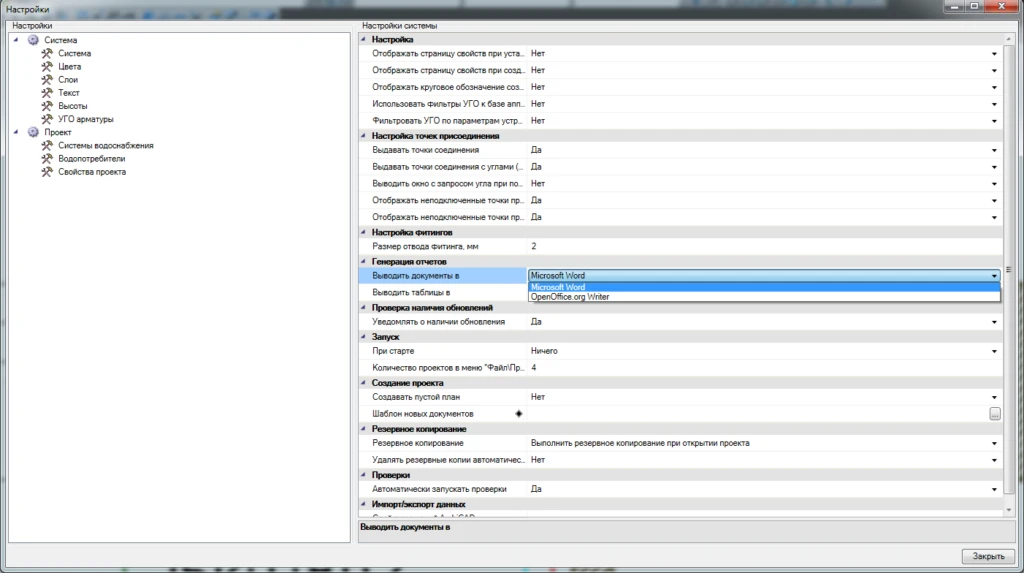

Интеграция nanoCAD BIM ВК с программами MS Office и OpenOffice.org

В программе nanoCAD BIM ВК реализована возможность экспортировать табличные данные (спецификацию оборудования, спецификацию систем водоснабжения и канализации, ведомость рабочих чертежей основного комплекта, ведомость ссылочных и прилагаемых документов) в форматы MS Office и OpenOffice.org. Это особенно важно, когда требуется передать таблицы (например, спецификации оборудования для составления сметы) сотруднику, на компьютере которого не установлен графический редактор.

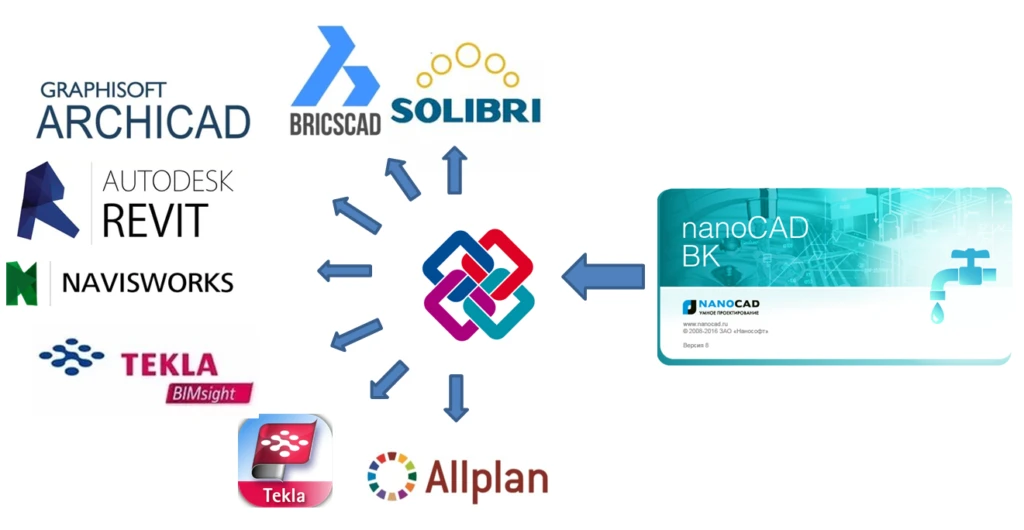

Передача данных через IFC

Благодаря реализации экспорта в обменные файлы стандарта IFC, информационные модели инженерных систем, выполненные в nanoCAD BIM ВК, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM платформе, будь то ArchiCAD, Revit, Allplan или ещё какая-либо.

О разработчике

Нанософт

Российский разработчик инженерного программного обеспечения: технологий автоматизированного проектирования (САПР/CAD), информационного моделирования (ТИМ/BIM) и сопровождения объектов промышленного и гражданского строительства (ПГС) на всех этапах жизненного цикла, а также сквозной цифровизации всех процессов в производстве. Основанная в 1989 году, компания занимается разработкой и внедрением программного обеспечения, включая такие инструменты, как nanoCAD, иные инструменты САПР и инновационные решения для проектирования, редактирования и моделирования. nanoCAD – это мощная платформа, обладающая обширными функциональными возможностями, предназначенная для создания чертежей, 2D и 3D моделирования. Приложение пользуется большой популярностью среди инженеров, архитекторов и проектировщиков. Компания постоянно развивается, стремясь предложить инновационные решения и инструменты, которые удовлетворяют потребности специалистов в области инженерии и дизайна. Нанософт активно работает над созданием новых технологий, чтобы обеспечить эффективные инструменты для профессионалов, работающих в разнообразных сферах проектирования и моделирования.

Что нового

Что нового в nanoCAD BIM ВК 23.0

Поддержка новой Платформы nanoCAD 23

nanoCAD BIM ВК 23 устанавливается на Платформу nanoCAD версии 23.

Расчет по СП 485.1311500.2020

nanoCAD BIM ВК 23 позволяет выполнить проектирование и расчет установки водяного спринклерного и дренчерного пожаротушения.

Новый раздел «Пожаротушение»

В базу данных добавлен новый раздел «Пожаротушение» с таблицами «Оросители» и «Узел управления АУП».

Новые подразделы в базе УГО

В раздел «Оборудование» добавлен новый подраздел «Пожаротушение», в него перенесены все элементы, связанные с пожаротушением, и добавлены новые. В раздел «Аксонометрия» включены подразделы «Ороситель» и «Узел управления АУП», а в раздел «Система» – новый элемент «Маркер для создания кольца».

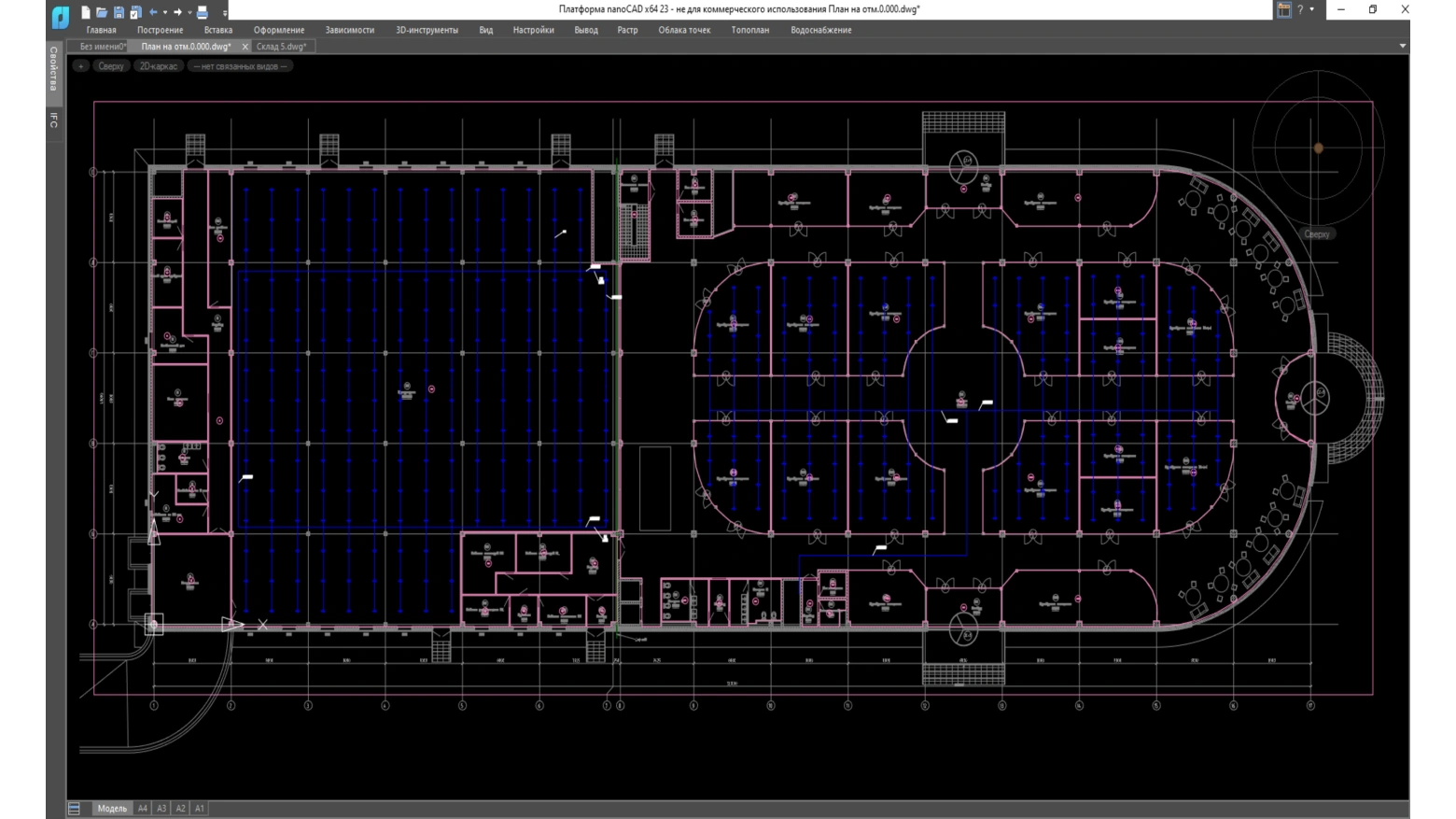

Автоматическая расстановка оросителей

Расстановка может быть ручной или автоматической. После расстановки оросителей можно воспользоваться командой «Отобразить зоны спринклеров/дренчеров» и визуализировать покрытие помещения оросителями.

Для помещений добавлен раздел «Пожаротушение (АУП)»

На страницу свойств помещений добавлен новый раздел «Пожаротушение (АУП)» с параметрами, на основании которых будут автоматически определены характеристики для зоны или нескольких зон по СП 485.1311500.2020 (Таблицы 6.1, 6.2 и 6.3).

Отчеты

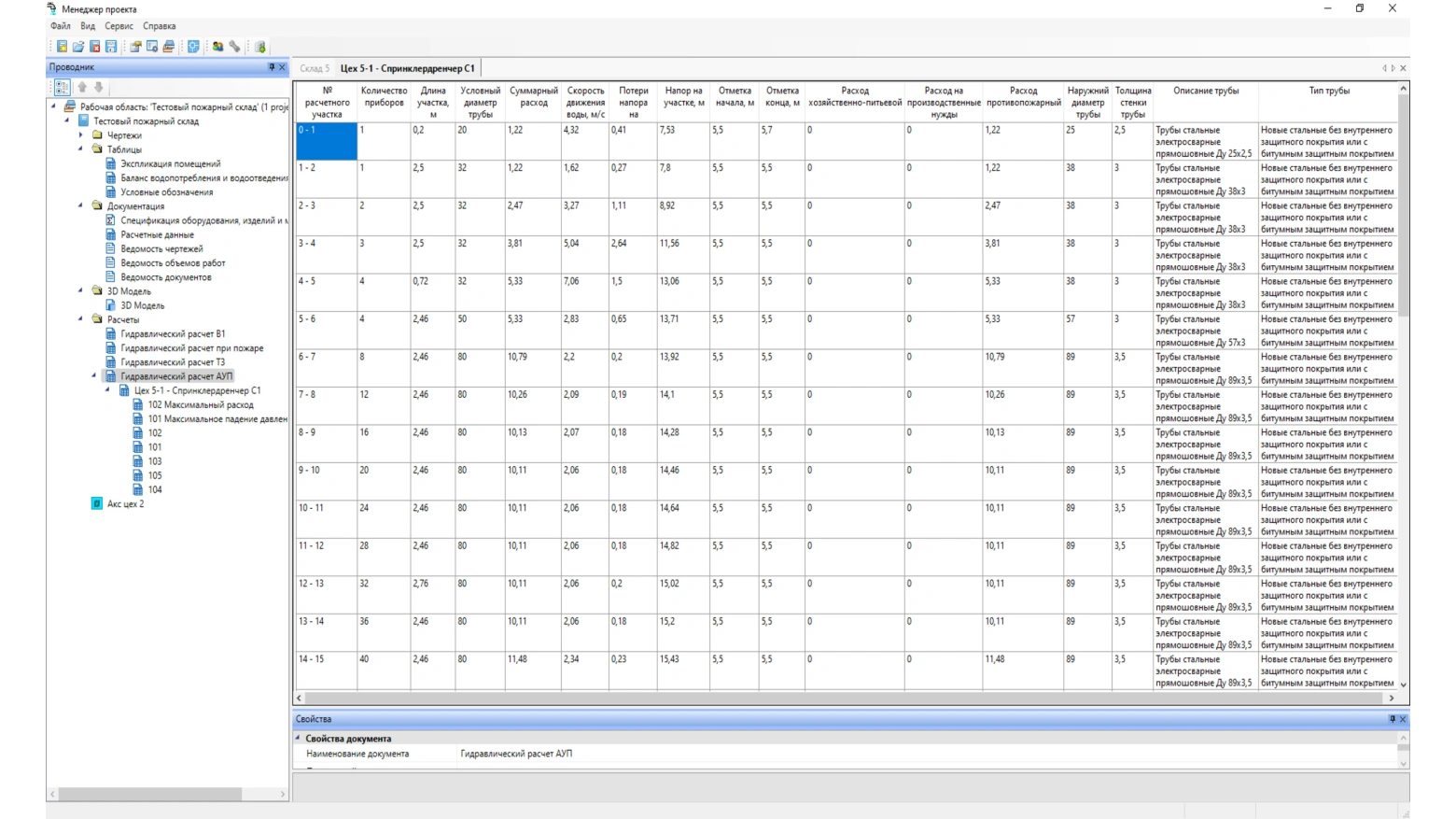

Отчет «Гидравлический расчет АУП», где отображены отчеты по всем вводам, для которых проводился расчет. Отчет «Максимальный расход» – по помещению, пожар в котором приведет к максимальному расходу в системе. Отчет «Максимальное падение давления» – по помещению, пожар в котором приведет к максимальному падению давления до оросителей в системе.

Новый раздел «Гидравлика»

Этот раздел содержит таблицы «Удельные гидравлические характеристики трубопровода», где задаются гидравлические коэффициенты для труб, которые будут использованы при расчете пожаротушения. В базе заданы стандартные таблицы для электросварных и стальных водогазопроводных труб (СП 485.1311500.2020 Таблица Б).

Новые параметры элемента «Вход в систему»

В свойствах элемента (раздел «Пожаротушение») добавлен параметр «Максимальная скорость движения воды при пожаре, м/c», который отвечает за скорость воды в трубопроводе при пожаре. Добавлен новый раздел «Пожаротушение АУП». Параметр «Автоматически определять диктующие спринклеры» по умолчанию включен в режим автоматического определения диктующих оросителей.

Новое оборудование «Ороситель»

Оросители могут быть двух типов: спринклер и дренчер. Для каждого оросителя должен быть задан график зависимости интенсивности орошения от давления.

Слои

В новой версии по-новому настроены параметры слоев по умолчанию. Теперь для каждого типа оборудования задан свой отдельный слой.

Маркировка

В настройки добавлен раздел «Маркировка». Эта функция позволяет автоматически маркировать оборудование по настраиваемой маске.

Что нового в nanoCAD BIM ВК 22

Поддержка новой Платформы nanoCAD 22

nanoCAD BIM ВК 22 устанавливается на Платформу nanoCAD версии 22.

Выносная линия

В новой версии выносную линию можно привязать к любому углу многострочной выноски.

Обновление баз данных до версии 22

Все базы данных обновлены до версии 22, время их загрузки сократилось в несколько раз.

Задать вопрос эксперту

Задачи

nanoCAD BIM ВК — BIM/ТИМ-решение на Платформе nanoCAD для проектирования и расчета моделей внутренних систем водоснабжения, канализации и пожаротушения. Закрывает следующие задачи:

  • Проектирование систем водоснабжения и канализации
  • Проектирование автоматических систем пожаротушения
  • Автоматическая и ручная расстановка оборудования
  • Автоматические расчеты модели и оборудования
  • Автоматическое формирование отчетов и спецификаций
  • Автоматические проверки модели на корректность ее построения

Преимущества продукта

  • Расчет и оформление документации по российским стандартам Оформление документации по требованиям российских нормативных документов. Строгое соответствие расчетов указаниям СП 30.13330.2020 и СП 485.1311500.2020, автоматический подбор арматуры, приборов, диаметра труб.
  • Работа с базами данных производителей оборудования Базы моделей оборудования включают трубопроводы и фитинги к ним, запорную арматуру, сантехнические приборы, спецоборудование. Все базы открыты для редактирования и пополнения.
  • Корректная взаимосвязь 3D-моделей и 2D-чертежей Функционал программы позволяет автоматически получить корректную 3D-модель по 2D-чертежам, не прибегая к дополнительной ручной доработке модели.
  • Автоматическое формирование отчетных документов Формирование широкого перечня проектных документов (планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические отчеты, спецификация и т.д.).

Ключевые возможности

  • Гидравлический расчет водоснабжения и канализации Соответствие требованиям СНиП 2.04.01-85*, СП 30.13330.2012, СП 30.13330.16 и СП 30.13330.2020. При проведении расчета программа просчитывает трехмерную модель систем, вычисляет среднюю скорость воды и гидравлического уклона. На основе этих расчетов осуществляется подбор арматуры, приборов, диаметра труб и формируется отчет по каждой системе.
  • Расчет противопожарного водопровода Соответствие требованиям СНиП 2.04.01-85*, СП 30.13330.2012, СП 30.13330.16 и СП 30.13330.2020 как противопожарного водопровода, так и хозяйственно-питьевого с подключенными ПК. Расход воды на пожарные краны определяется по таблице СП 10.13130.2020. Программа самостоятельно подбирает диаметр и арматуру для противопожарного водопровода. Также формируется гидравлический отчет.
  • Расчет установки водяного спринклерного и дренчерного пожаротушения Поддерживается выполнение расчета как по отдельности, так и совмещенного с системой внутреннего противопожарного водопровода согласно СП 485.1311500.2020. Существует возможность настраивать характеристики помещений или зон пожаротушения, выполнять расчеты тупиковых и кольцевых систем, выводить отчет по спринклерам для каждого помещения.

Системные требования

Операционная система

  • Microsoft Windows 11
  • Microsoft Windows 10 (64-разрядная версии)
  • Microsoft Windows 8.1 (64-разрядная версии)

Графическая платформа

  • Платформа nanoCAD 23.1

Процессор

  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

  • Минимальные требования: 4 Гб
  • Рекомендуемые требования: 16 Гб и выше

Разрешение экрана

  • Минимальные требования: 1280х1024
  • Рекомендуемые требования: 1920×1080

Видеоадаптер

  • Минимальные требования: графический процессор с объемом видеопамяти 1 Гб
  • Рекомендуемые требования: графический процессор с объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • 7 Гб и более на системном диске (для установки программы)

Сеть

  • На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP

Примечание

  • При работе с большими наборами данных, облаками точек и при 3D-моделировании рекомендуется использовать 64-разрядные операционные системы
