Система параметрического 3D моделирования жилых и общественных многоэтажных зданий, коттеджей, сооружений произвольного назначения, на стадиях от ПП до РД; документирования и получения чертежей с учётом СПДС; подготовки аналитической модели для осуществления прочностных расчётов в ПК ЛИРА-САПР
Архитектурно-конструктивные возможности ПК САПФИР
- ПК САПФИР — это полноценная архитектурная система, в которой можно проектировать даже достаточно сложные архитектурные объекты. При этом он с самого начала разрабатывался в расчете на последующее преобразование архитектурных объектов в расчетные схемы.
- САПФИР имеет полный набор архитектурных инструментов таких как: плита, колонна, балка, стена, дверь, окно, проем, ниша, шахта, ферма, кровля, лестница и т.д.
- Все элементы, создаваемые в ПК САПФИР — параметрические. Вы можете задавать все параметры, характерные для архитектуры, такие как материал и сечение, а также параметры, характерные для аналитической модели. Например интерпретацию как несущий конструктив или нагрузка, условия опирания, связи, длительные и кратковременные нагрузки, сбор ветровых и снеговых нагрузок и прочее.
- Вы можете задать в САПФИР практически все исходные данные для прочностного расчета в ЛИРА-САПР. При этом модель сохраняет гибкость, свойственную архитектурным программам. Изменения в архитектуру вносятся в несколько движений мышью и модель снова готова к расчету.
- Многие действия в ПК САПФИР автоматизированы, например тиражирование этажей генерация свайного поля или создание сети колонн.
- Система САПФИР-ЖБК позволяет импортировать результаты расчета и на их основании проектировать армирование плит, колонн, балок, диафрагм с выдачей чертежей КЖ, КЖИ, спецификаций и ведомостей.
- Система САПФИР-Генератор выводит производительность на совершенно новый уровень. САПФИР-Генератор — это система визуального программирования, в которой вы оперируете на «холсте» логическими узлами «нодами» и связями между ними. При помощи нодов можно за несколько минут построить модель многоэтажного здания и затем менять характеристики здания, например количество и высоту этажей, перемещением слайдеров, а габариты и положение конструкций перемещением строительных осей. САПФИР-Генератор позволяет быстро строить модели с очень сложной геометрией (как например скрученный мост в Испании) или автоматически строить модели по подложкам dxf c автоматической расстановкой окон, дверей, и т.д. При этом, модель здания будет обновляться при внесении изменений в dxf-файлы подложек.
ПК САПФИР как препроцессор
- ПК САПФИР входит во все конфигурации ПК ЛИРА-САПР в качестве препроцессора для создания расчетных схем.

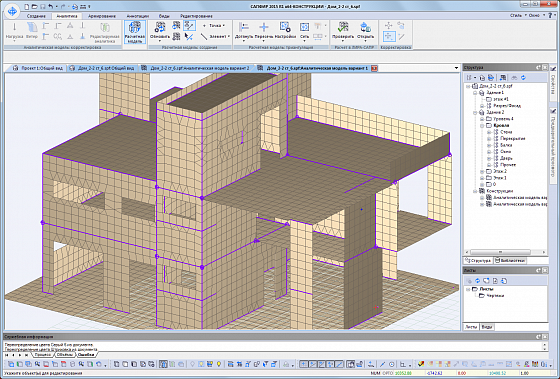

- ПК САПФИР имеет уникальные возможности для создания аналитических моделей и расчетных схем. Например, САПФИР является единственной системой, позволяющей создавать несколько аналитических моделей для одной архитектурной. Это дает возможность оперативно подбирать варианты моделирования для создания наиболее точной расчетной схемы.
- Автоматическое преобразование перегородок и стен ограждения из кирпича или газосиликата с окнами и дверями в нагрузку с учетом окон и дверей
- Моделирование перемычек и пилонов стержнями или пластинами
- Автоматический сбор ветровых нагрузок, задание пульсации ветра.
- Автоматическая генерация АЖТ, контуров продавливания.
- Настройка пересечения и триангуляции как для всей модели, так и для каждого элемента при необходимости.
- Инструменты визуального контроля механической корректности схемы (расстояние до опор). Интерактивный журнал проверки модели на коллизии, потерю нагрузок и прочее.
- Задание практически всех расчетных параметров в САПФИР. Модель, сформированная в САПФИР готова к расчету в ЛИРЕ-САПР без доработки.
- Уникальные автоматизированные инструменты корректировки модели, такие как подрезки, дотягивания, преобразование элементов и т.д. позволяют не только быстро переходить от опалубочных контуров к расчетным, но и даже получать адекватные расчетные схемы из архитектурных моделей, созданных в других архитектурных программах. Подрезки/дотягивания гибко настраиваются и могут быть указаны как свойства конкретных архитектурных элементов.
- Если вы занимаетесь быстрым прототипированием или поиском архитектурного решения, можно вообще не задавать расчетные параметры. Нужно выбрать только материал (по умолчанию ЖБ) и сечение. Программа сама возьмет значения по умолчанию из библиотеки материалов, создаст АЖТ и контуры продавливания в колоннах, связи, загружение с собственным весом и нагрузками от ненесущих стен. Здание, построенное таким образом в САПФИР, можно сразу отправить на расчет. Особенно эффективно использовать для прототипирования систему Генератор
- Система «Панельные здания» позволяет многократно упростить создание расчетных схем таких сложных объектов, как современные панельные здания для расчета в нелинейной постановке. Она работает на основе архитектурного и аналитического элемента «Стык», обеспечивает ручную или автоматическую обстыковку здания, расстановку закладных, поддерживает марки стыков и прочее.
