Project Studio CS Архитектура

от 47 700 ₽По запросу

Project Studio CS Архитектура входит в комплексную линейку программ для архитектурно-строительного проектирования серии Project Studio CS и является логическим продолжением популярной архитектурно-строительной системы проектирования АРКО.

В комплекте с модулем Project Studio CS Архитектура поставляется модуль Project Studio CS Ядро, в состав которого включены инструменты для создания элементов оформления чертежей в соответствии с требованиями СПДС, управления масштабом элементов чертежа и слоями. Кроме того, модуль включает в себя комплекс команд, предназначенных для отрисовки и редактирования массивов координационных осей. Инструменты модуля позволяют работать как с поэтажными планами, так и с трехмерной моделью проектируемого здания. С помощью специальных команд можно управлять списком этажей в чертеже, определять текущий этаж, изменять режимы отображения элементов различных этажей.

  • Разработка комплектов чертежей марок АР и АИ в соответствии с отечественными стандартами в среде AutoCAD, Autodesk Architectural Desktop, AutoCAD Architecture, Autodesk Building Systems, AutoCAD MEP.
  • Российская система для российских проектировщиков (Сертификат соответствия ГОСТ Р № РОСС RU. СП15.Н00700 № 0896267).
  • Модульная структура.
  • Построение сложнейшей 3D-модели с высокой степенью архитектурной детализации.
  • Полный комплект архитектурных рабочих чертежей (АС, АР, АИ) на любом этапе проектирования.
  • Подсчет основных показателей и объемов по объекту.
  • Фотореалистичная визуализация с использованием как стандартных средств AutoCAD, так и специального модуля для работы с материалами.
  • Встроенная анимация.
  • Использование совместно с модулями Project Studio CS Конструкции и Project Studio CS Фундаменты в одном сеансе работы.
CSoft Development
CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

Диспетчер настроек параметров объектов

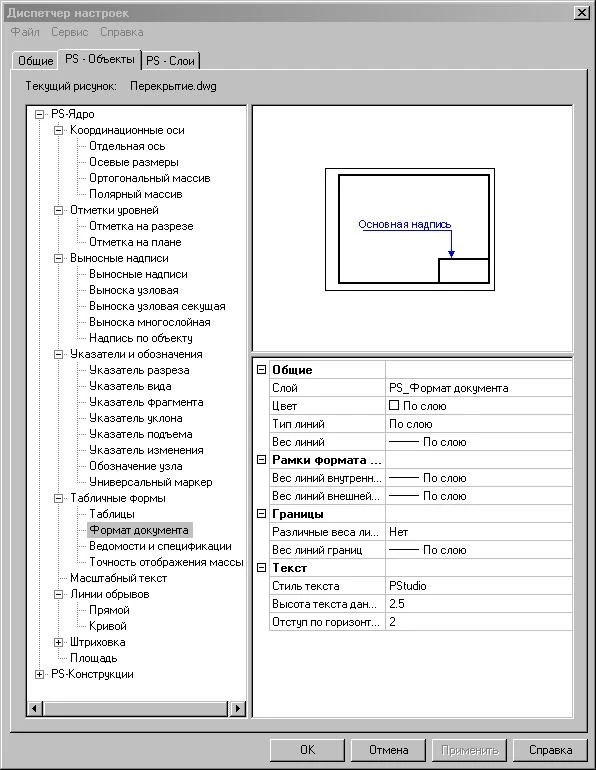

Рис. 1. Диспетчер настроек

Диспетчер настроек, предназначенный для настройки параметров объектов программы и создания шаблона чертежа, обеспечивает:

  • управление настройками параметров всех элементов программы (рис. 1);
  • управление видимостью объектов программы на чертеже в одном этаже либо с использованием поэтажной схемы здания, сформированной средствами программы (включая в этом случае просмотр аксонометрической схемы здания);
  • использование стандартных и создание пользовательских слоев с настройкой их свойств;
  • сохранение настроек в файле для их последующего использования в других проектах.

Главная панель инструментов

Рис. 2. Главная панель инструментов

Набор инструментов, предназначенных для оформления чертежей в соответствии с требованиями СПДС, а также используется для решения следующих задач:

  • нанесение на чертеж разрезов, фрагментов, маркеров и флажков изменений;
  • отрисовка граничных штриховок с возможностью их редактирования;
  • использование в работе специальных инструментов построения;
  • использование инструментов определения площади по контуру;
  • сохранение шаблонов спецификаций, разработанных пользователем, — с возможностью последующего редактирования таблиц;
  • экспорт данных спецификаций в программу Microsoft Office Excel;
  • импорт данных спецификаций из программы Microsoft Office Excel;
  • использование инструментов управления слоями чертежа;
  • возможность создания элементов конструкций в виде параметрических блоков с последующим автоматическим специфицированием при их использовании в чертежах.

Массив ортогональных осей

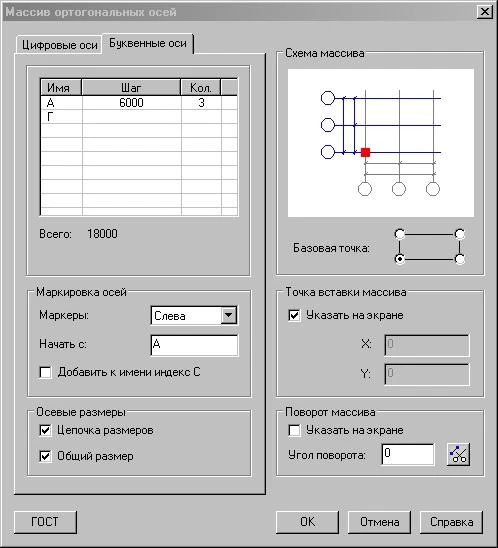

Рис. 3. Массив ортогональных осей

Отрисовка строительных осей на чертеже как массива или по отдельности

Ассоциативные отметки уровней

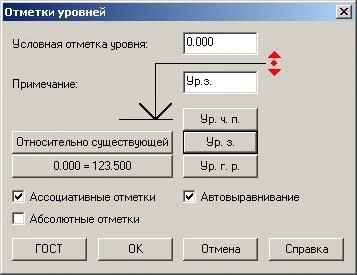

Рис. 4. Ассоциативные отметки уровней

Обозначение на чертеже ассоциативных высотных отметок и отметок на планах

Выноски

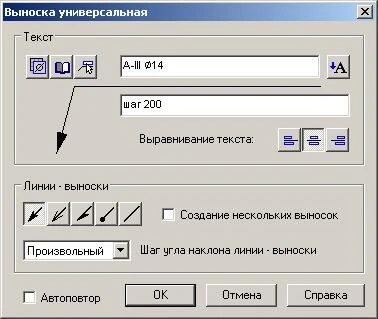

Рис. 5. Выносные надписи Рис. 6. Выноска универсальная

Отрисовка выносок на чертежах с использованием записной книжки и специальных символов

Масштабный текст

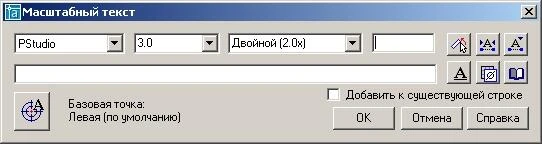

Рис. 7. Масштабный текст

Использование в чертеже масштабного текста с применением записной книжки и спецсимволов

Записная книжка

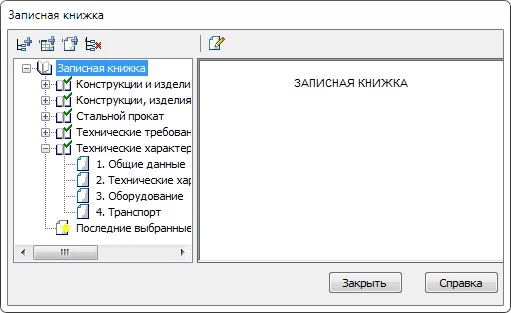

Рис. 8. Записная книжка

Записная книжка с возможностью пополнения пользовательских страниц и таблиц

Формат документа

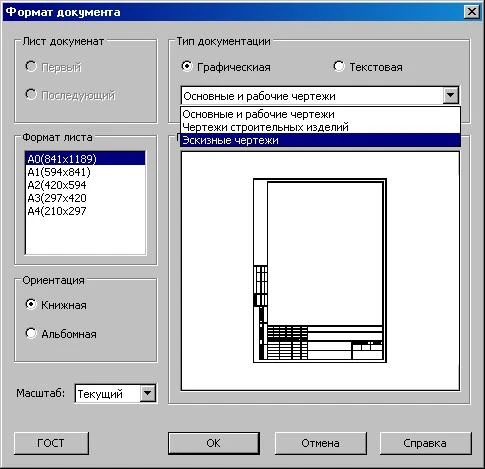

Рис. 9. Формат документа

Использование в чертежах универсального инструмента формирования формата

Таблица по шаблону

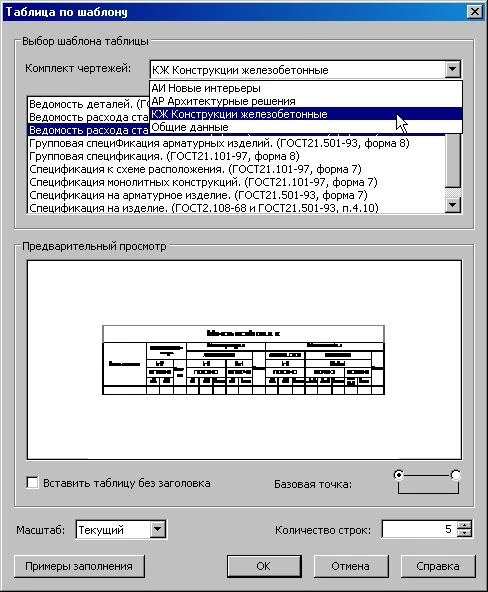

Рис. 10. Таблица по шаблону

Использование шаблонов стандартных спецификаций в чертежах

Архитектурный модуль системы Project Studio CS

Рис. 10. Таблица по шаблону
Рис. 10. Таблица по шаблону
Рис. 10. Таблица по шаблону

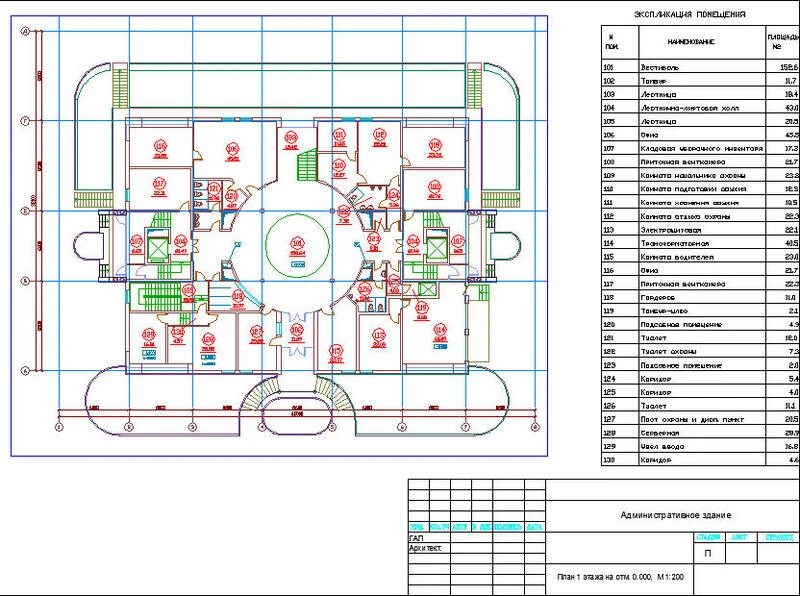

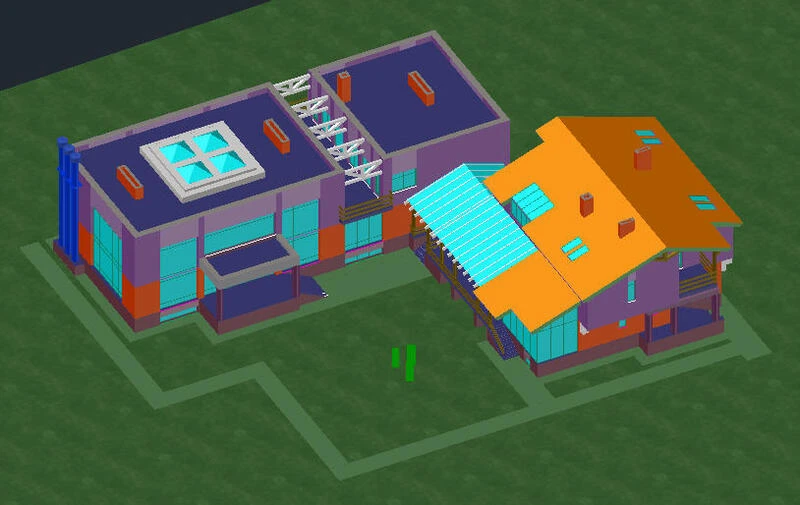

  • Работает в режимах двумерного и трехмерного моделирования, создает чертежи на всех стадиях проектирования, формирует законченную трехмерную модель здания с расстановкой мебели и оборудования (рис. 11);
  • позволяет работать с неограниченным числом этажей, использовать существующие этажи как прототип для создания новых;
  • содержит пополняемые библиотеки профилей различного назначения для создания таких элементов архитектурного облика здания, как карнизы, пилястры, колонны, полочки и пояски, наличники и обрамления, ступени, поручни, плинтусы и многое другое;
  • позволяет формировать плоские и скатные кровли сложных форм, используя базовые конфигурации одно-, двух-, трех-, четырехскатных и шатровых кровель;
  • содержит библиотеки 2D- и 3D-мебели (офисной, жилой, кухонной, спальной), сантехнического оборудования, растений, светильников и др. (рис. 12);

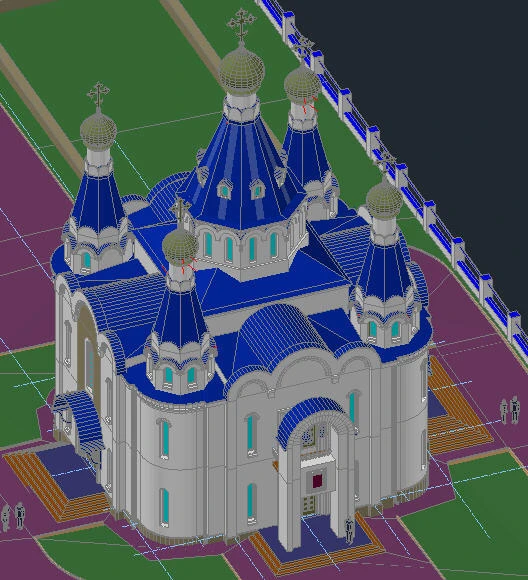

  • позволяет получить изображения фасадов, разрезов, перспектив, интерьеров с любых ракурсов (рис. 13);
  • маркирует помещения, содержит информацию об отделке, площадях, типах полов, наименованиях помещений, об отверстиях для инженерных коммуникаций, перемычках и других элементах чертежа.

Project Studio CS Архитектура может применяться совместно с линейкой программ серии GeoniCS для решения задач вертикальной и горизонтальной планировки, размещения зданий и сооружений на генплане, определения проектных отметок, построения красных горизонталей, получения картограмм земляных масс и т.д.

Project Studio CS 2018, сборка 017

Модуль Project Studio CS 2018 Ядро 18.0
  • Исправлено поведение объекта «Отметки на плане»: исключен риск переворота текста при трансформациях.
  • Устранены проблемы с добавлением префиксов марки в выносках с текстом, редактированным вручную.

Project Studio 2018, сборка 015

Модуль Project Studio Ядро 18.0
  • Устранена ситуация, при которой выполнение команды Расчленить PS-объекты над условными изображениями элементов армирования, в состав которых входили объекты Project Studio CS, приводило к сохранению в чертеже всех этих PS-объектов.

Project Studio 2018, сборка 012

Модуль Project Studio Ядро 18.0
  • При разбиении отметок уровня на фасадах и разрезах не применялся коэффициент сжатия. Исправлено.
  • Устранена ошибка расположения узловой выноски при ее создании.
  • При создании универсальной выноски в диалоге загружается текст, использовавшийся для предыдущей выноски.

Project Studio CS 2018, сборка 009

  • В Project Studio CS 2018 реализована поддержка работы с версиями AutoCAD 2017 и 2018.
Программное обеспечение
  • AutoCAD 2007/2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.
  • Autodesk Architectural Desktop 2007.
  • AutoCAD Architecture 2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.
  • Autodesk Building Systems 2007.
  • AutoCAD MEP 2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.
СУБД
  • SQL Server 2012 R2 Express Edition или старше для Windows 10.
  • SQL Server 2008 R2 Express Edition или старше для остальных версий Windows.
Системные требования
  • Процессор Intel Pentium или AMD Athlon с тактовой частотой 2,2 ГГц или выше.
  • Оперативная память — 2 (4) Гб для 32-битной операционной системы и 4 (8) Гб для 64-битной.
  • Свободное место на жестком диске (минимум) — 1 Гб.
  • Поддержка экранного разрешения 1024×768 и режима TrueColor.
  • Мышь или другие устройства указания.
Операционная система
  • Microsoft Windows Vista.
  • Microsoft Windows 7.
  • Microsoft Windows 8.
  • Microsoft Windows 10.

Поддерживаются как 32-битные, так и 64-битные версии указанных операционных систем.
