Project Studio CS Электрика
По запросу
Также получить консультацию по программному продукту можете через мессенджеры
О продукте
Функционал Project Studio CS Электрика позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму.
Таким образом Project Studio CS Электрика позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.
Задачи
Выбор уставок защитных аппаратов и сечений кабелей.
Расстановка оборудования и прокладка кабельных трасс.
Проведение всех необходимых электротехнических расчетов.
Проведение всех необходимых светотехнических расчетов.
Возможности
Документирование
По результатам работы в Project Studio CS Электрика формируются следующие проектные документы:

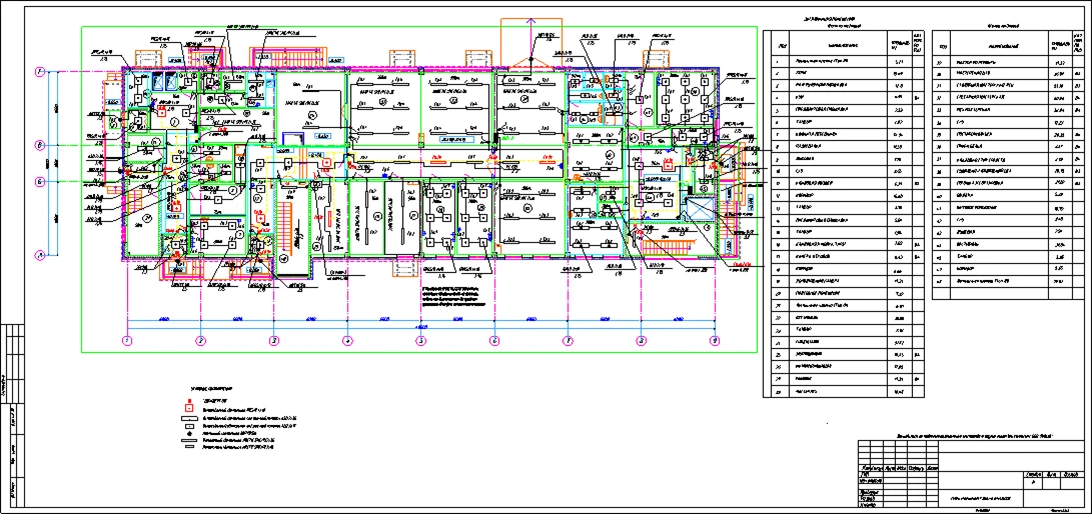

планы расположения оборудования и прокладки кабельных трасс;/li>

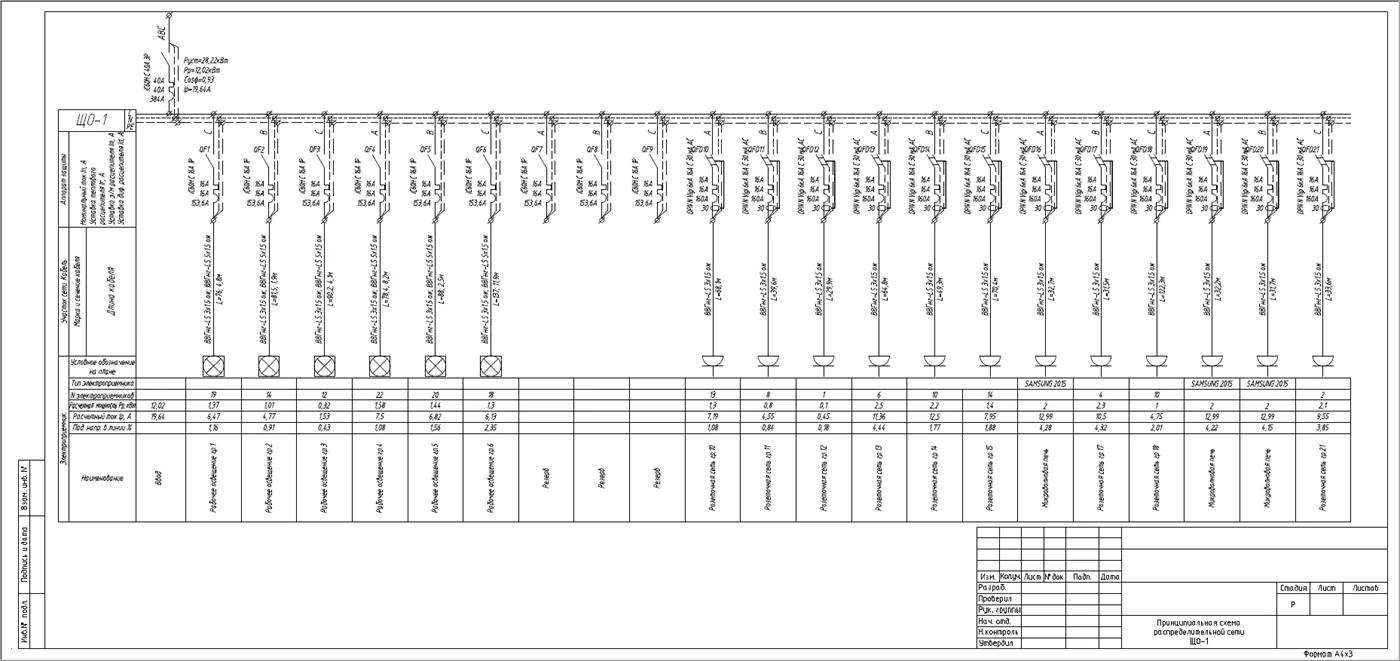

принципиальные схемы распределительной и питающей сетей;

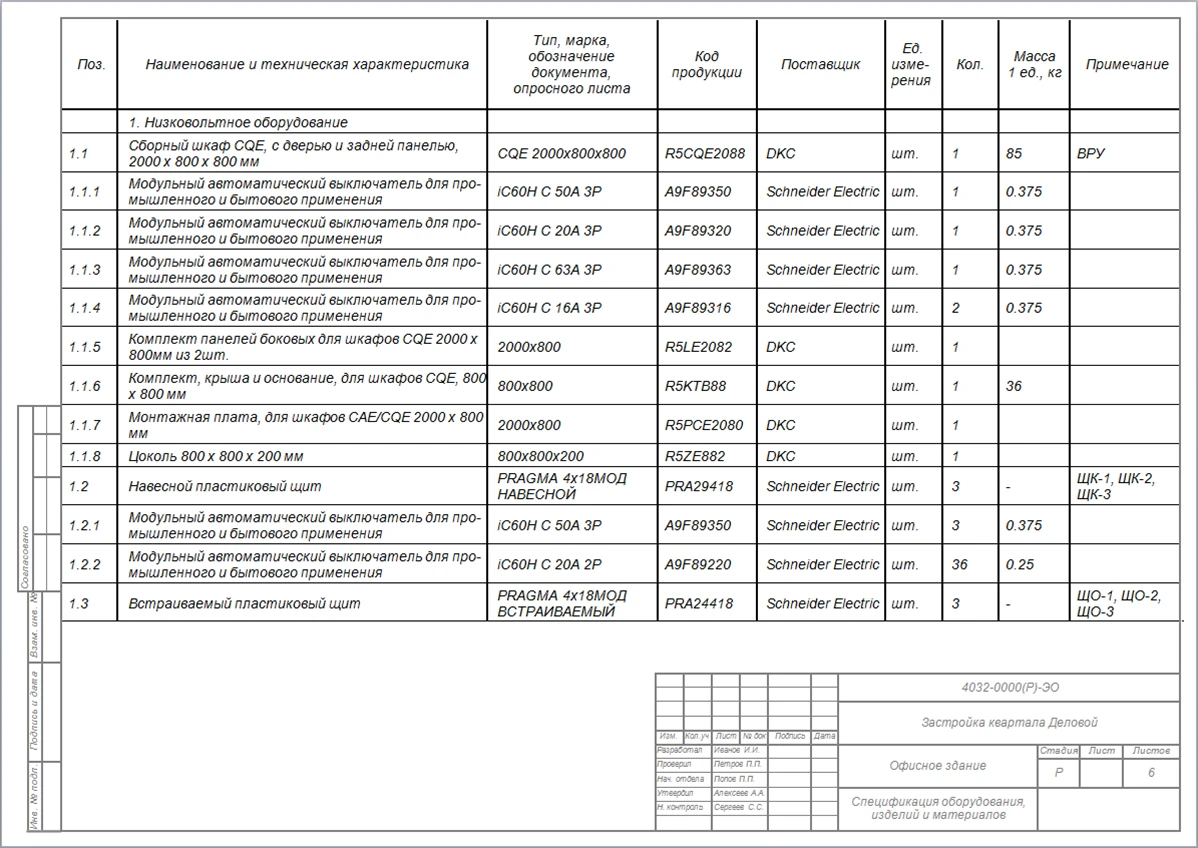

спецификация оборудования, изделий и материалов;

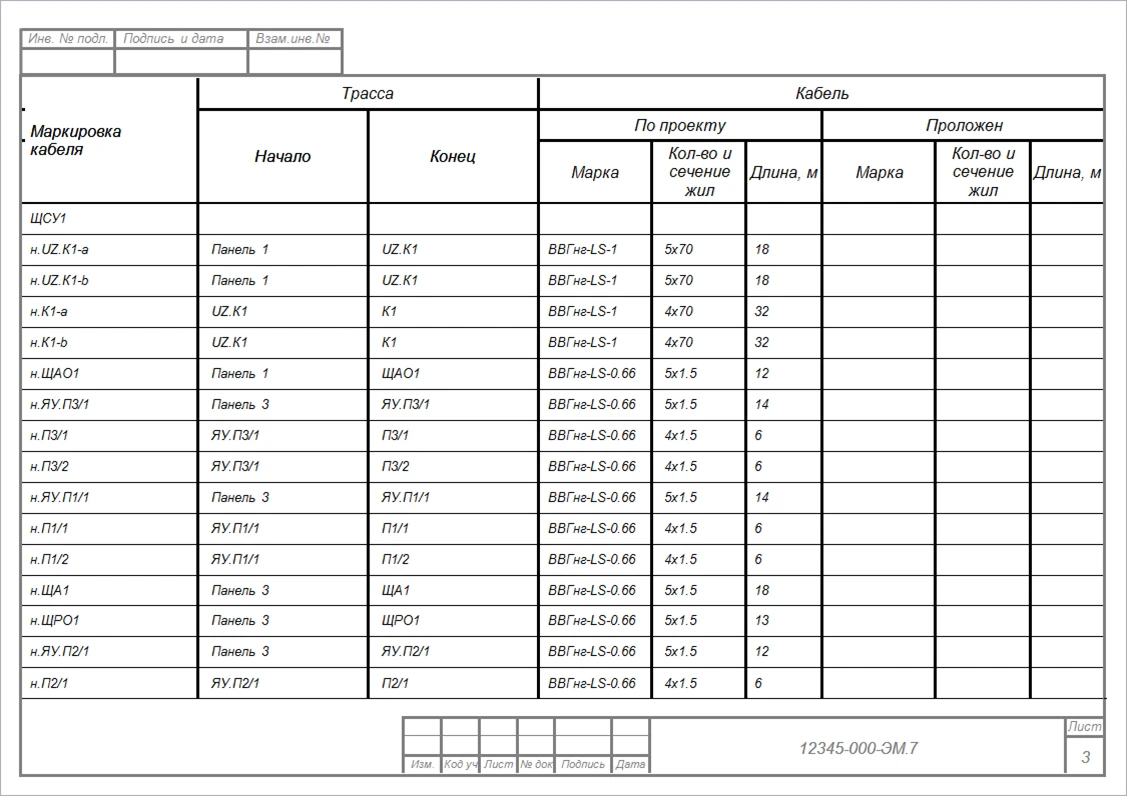

кабельный журнал;

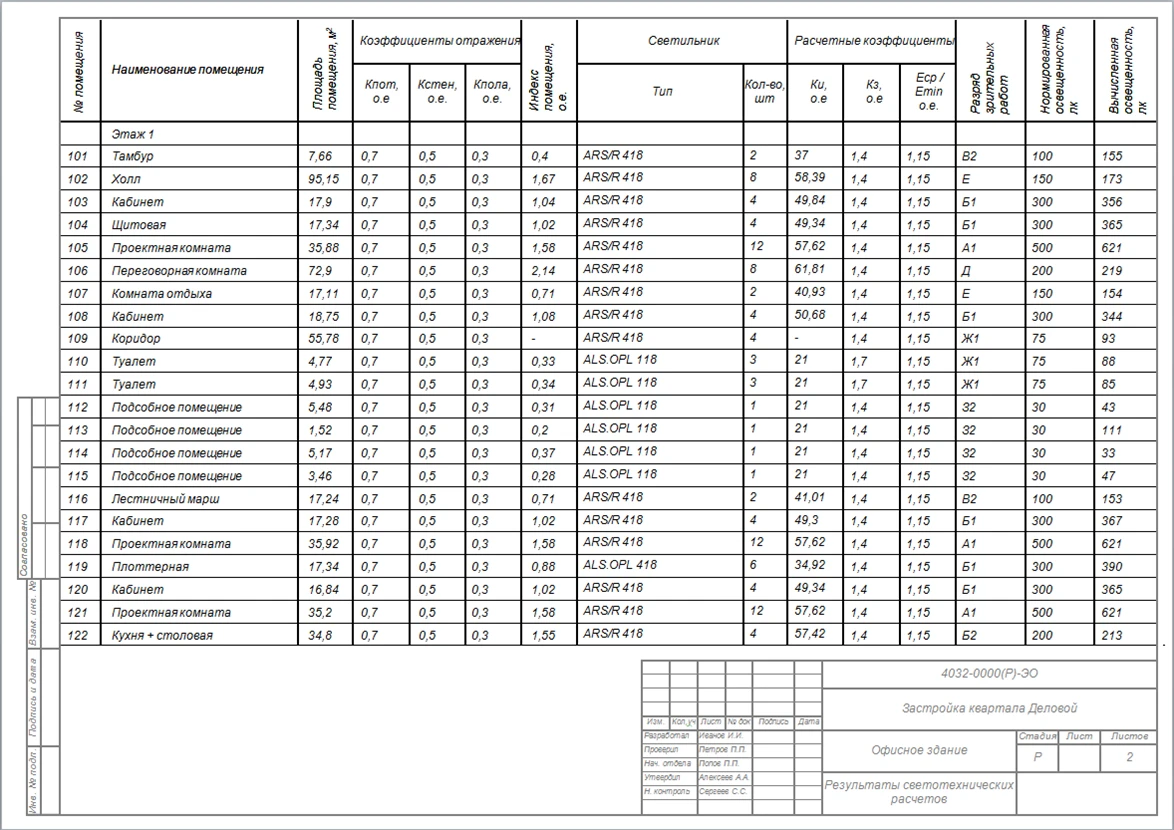

отчеты с результатами светотехнических расчетов;

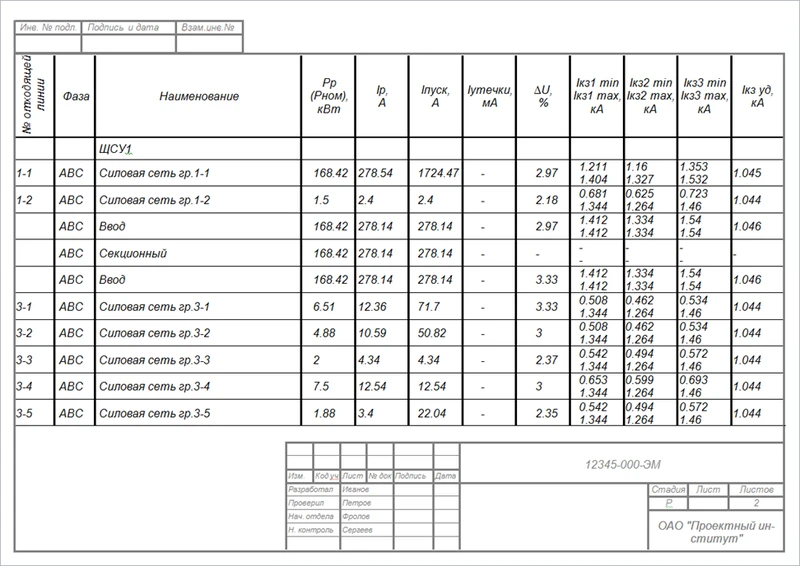

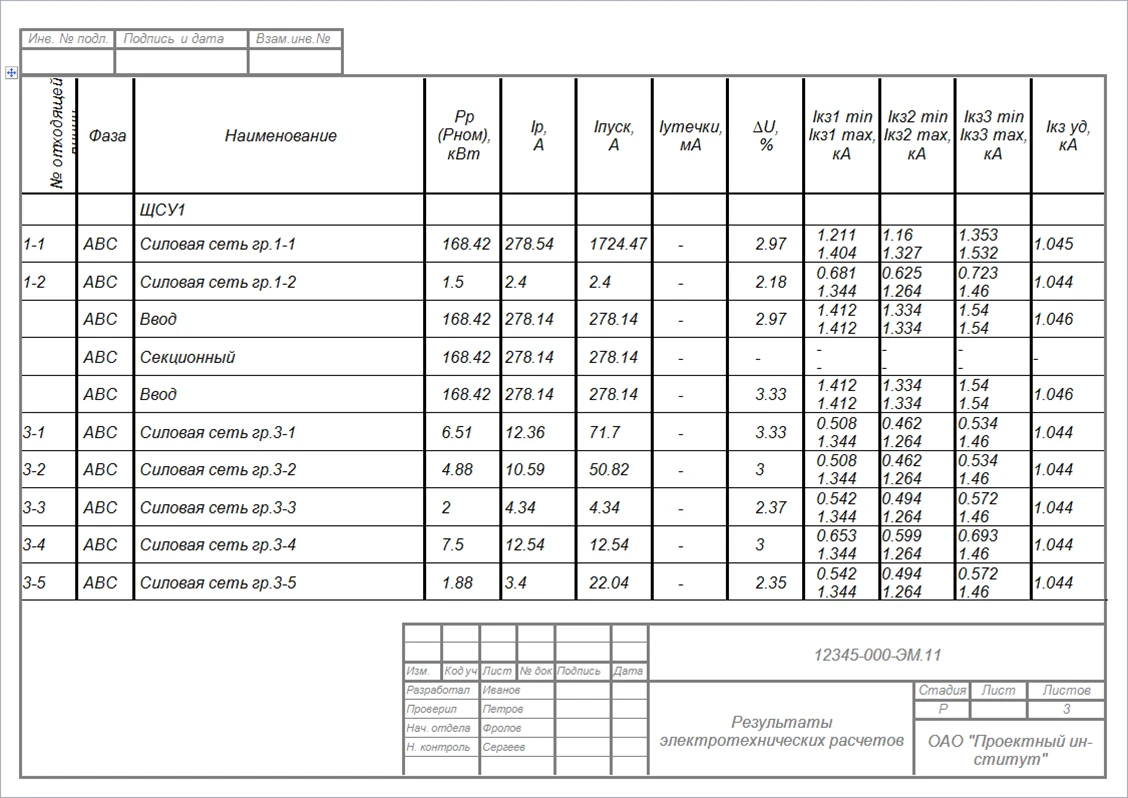

отчеты с результатами электротехнических расчетов.
…
Интеграция

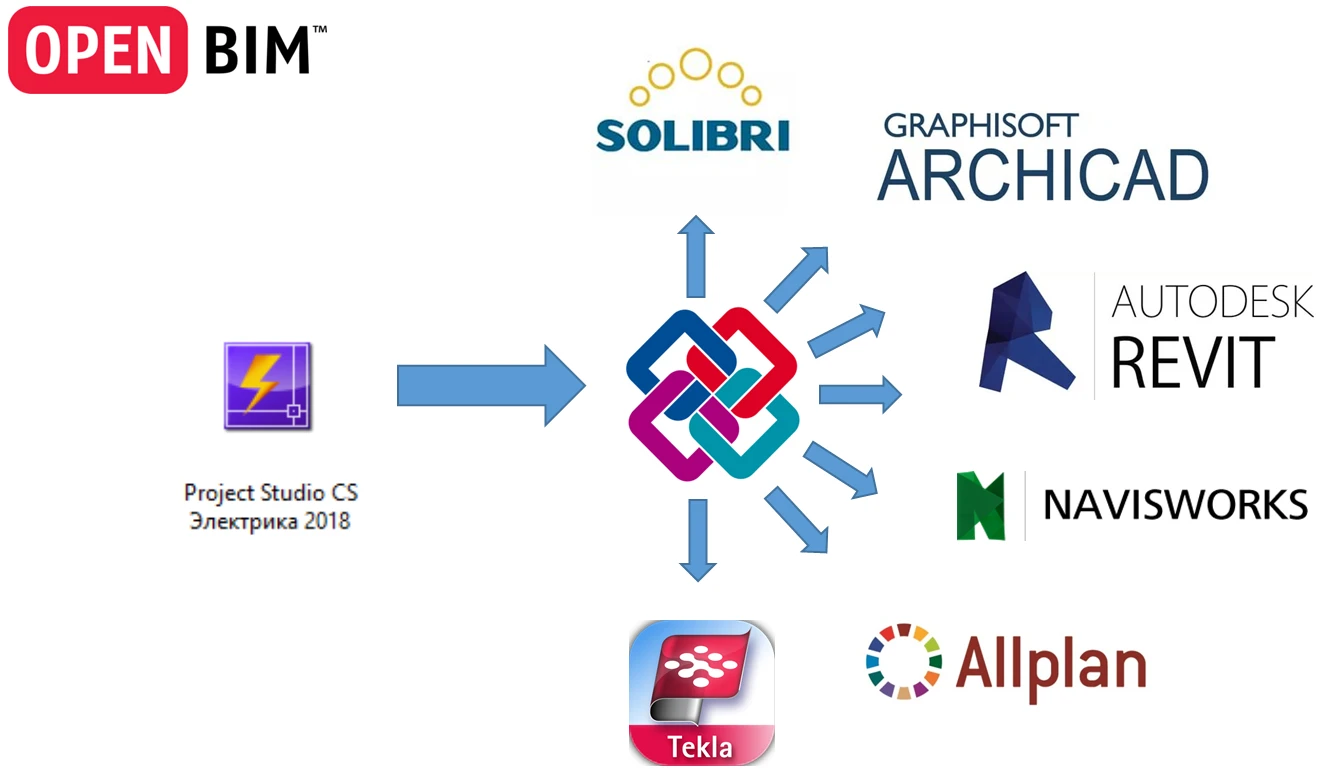

Программный продукт Project Studio CS Электрика в полной мере реализует основной принцип OpenBIM-проектирования: построение единой информационной модели здания набором специализированных инструментов, который состоит из наилучших в своей области решений и оптимально решает поставленные проектные задачи. Благодаря поддержке экспорта в обменные файлы стандарта IFC информационные модели электрических…
Информационное моделирование (BIM)

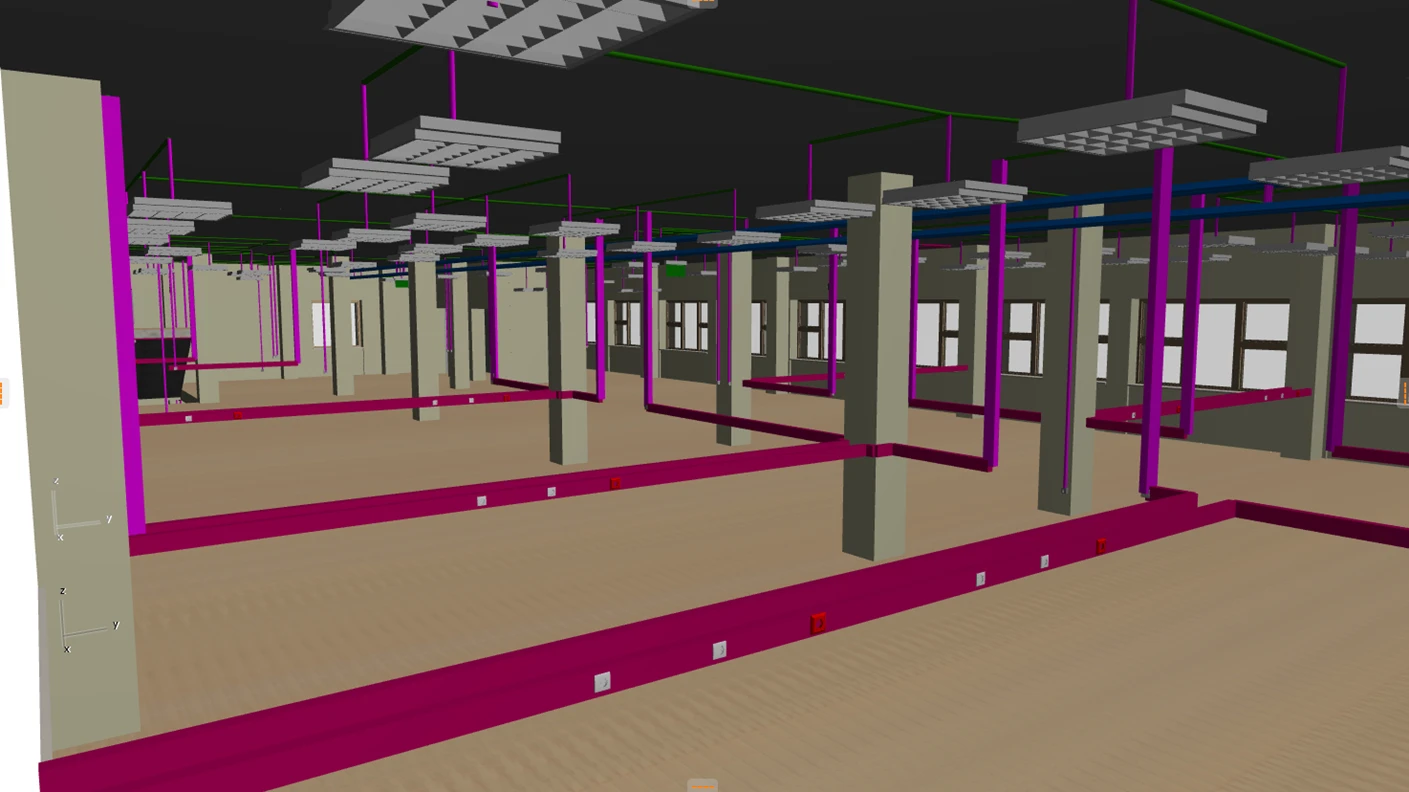

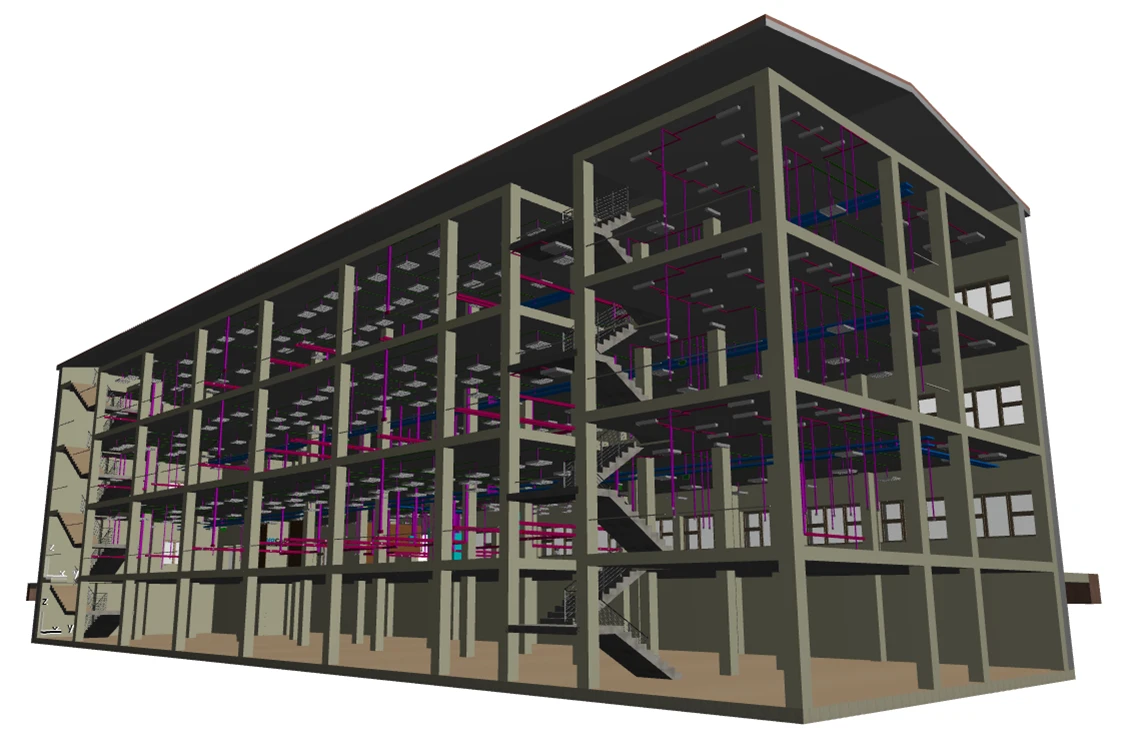

В процессе работы в Project Studio CS Электрика инженер создает информационную модель проектируемой электрической сети.
Базы данных оборудования
Элементы в базе данных оборудования содержат всю необходимую информацию, начиная с наименования и заканчивая 3D-моделью.
Базы данных оборудования Project Studio CS Электрика полностью открыты для пополнения и редактирования.
С Project Studio CS Электрика бесплатно поставляются базы данных всех производителей электротехнического оборудования, имеющих партнерские отношения с CSoft Development.…
Электротехнические расчеты
В Project Studio CS Электрика реализованы все необходимые электротехнические расчеты:
расчет электрических нагрузок по методикам:
РТМ 36.18.32.4−92;
СП 256.1 325 800.2016;
ТЭП.
расчет токов одно-, двух- и трехфазного короткого замыкания по методикам:
ГОСТ 28 249–93;
«Петля фаза-ноль».
расчет кабеля на невозгорание согласно Циркуляру № Ц-02−98 (Э);
расчет токов утечки чере…
Светотехнические расчеты

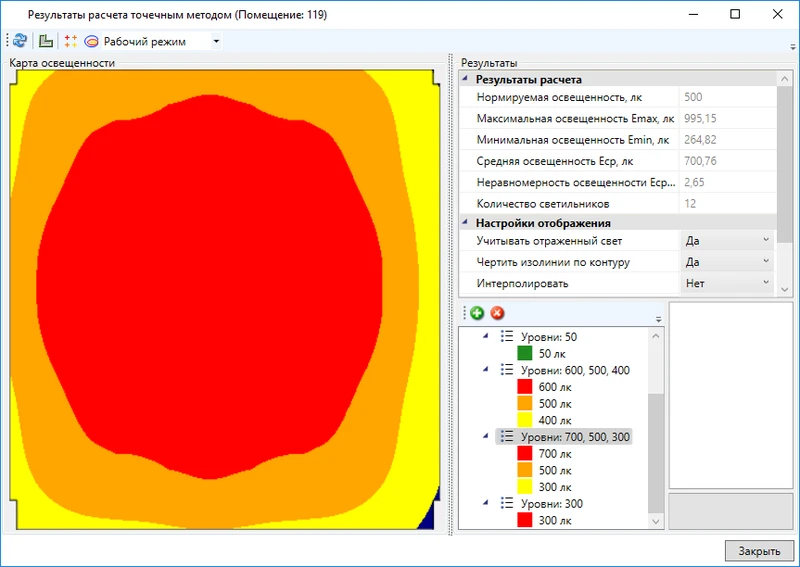

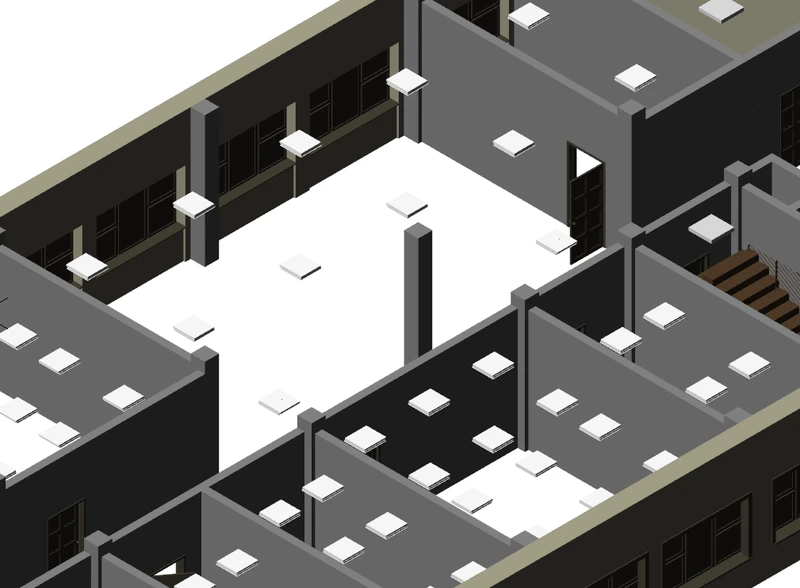

В Project Studio CS Электрика реализованы обе методики расчета освещенности: метод коэффициента использования и точечный метод. После проведения расчета методом коэффициента использования программа автоматически расставляет светильники в помещении.
Назначение
Программный продукт Project Studio CS Электрика предназначен для автоматизированного проектирования в части силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.
Функционал программы позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркиро…
Конфигурации
Новые возможности

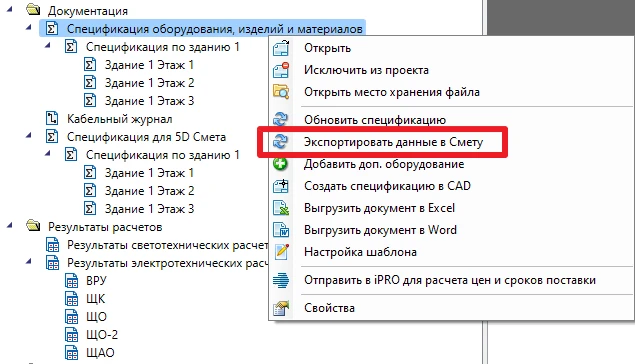

Реализована интеграция со сметной системой АВС

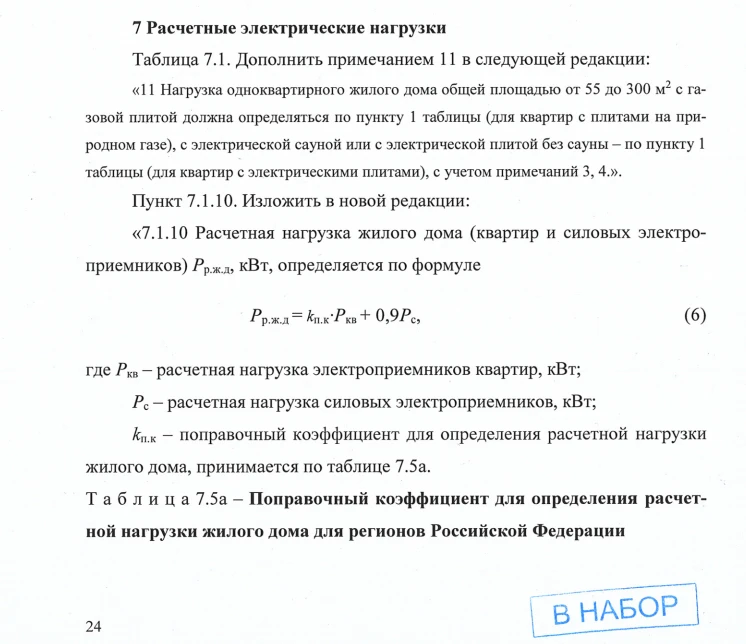

В расчете электрических нагрузок учтено Изменение 4 к СП 256.1 325 800.2016

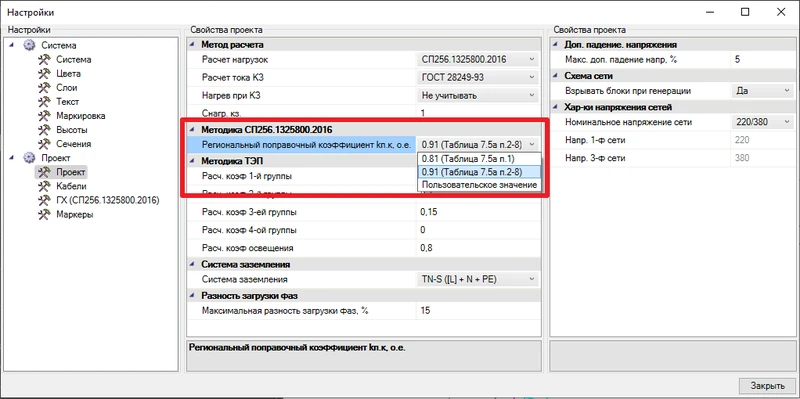

Задать поправочный коэффициент для определения расчетной нагрузки жилого дома можно во вкладке Проект окна Настройки

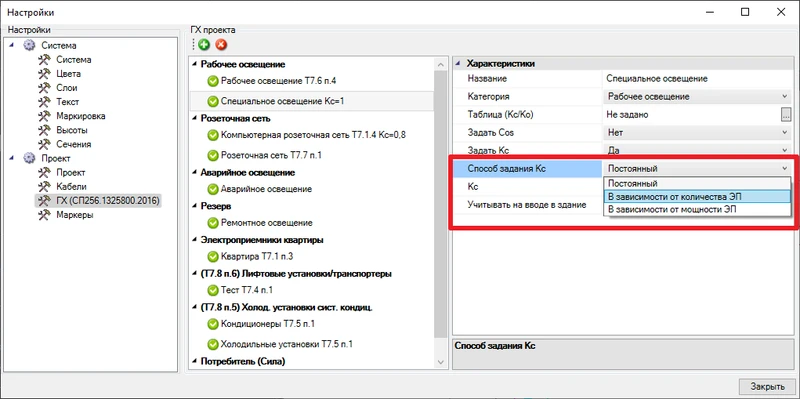

В версии 2022 появилась возможность задать пользовательскую таблицу коэффициента спроса. Можно задать зависимость Кс либо от количества электроприемников, либо от их мощности

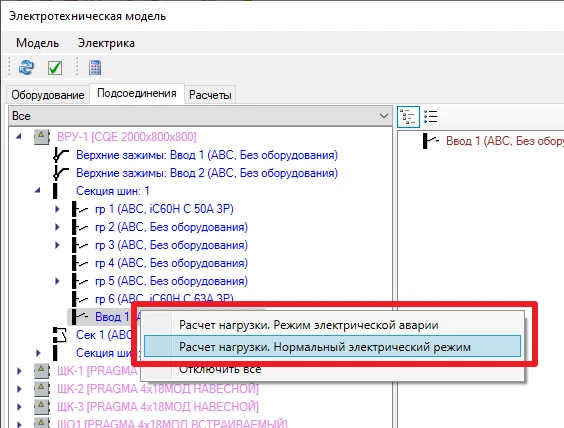

Добавлена возможность формировать отчет по расчету электрических нагрузок не только в режиме электрической аварии (работает только один ввод), но и в нормальном режиме (работают оба ввода)

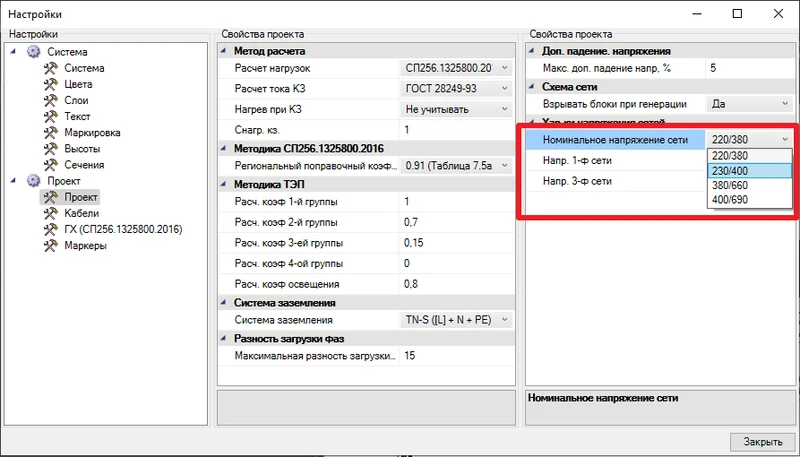

Добавлена возможность выбора номинального напряжения проектируемой сети

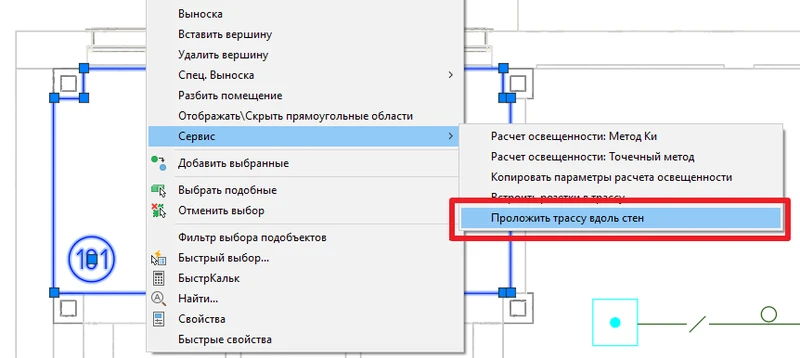

В контекстное меню к помещению добавлена команда Проложить трассу вдоль стен

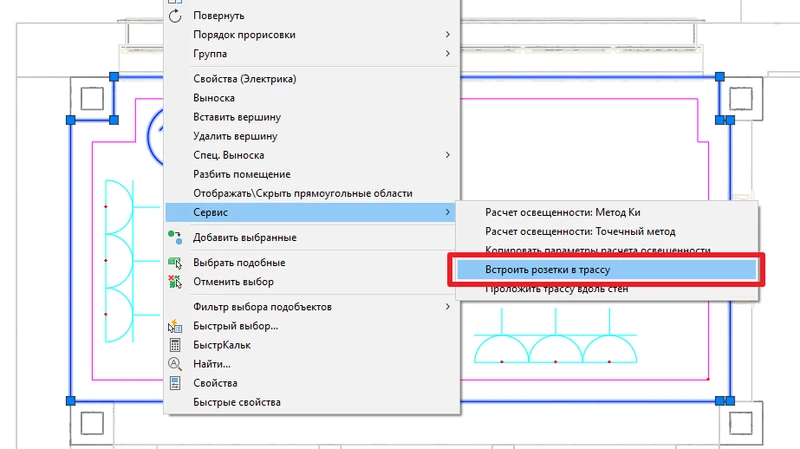

В контекстное меню к помещению добавлена команда Встроить розетки в трассу

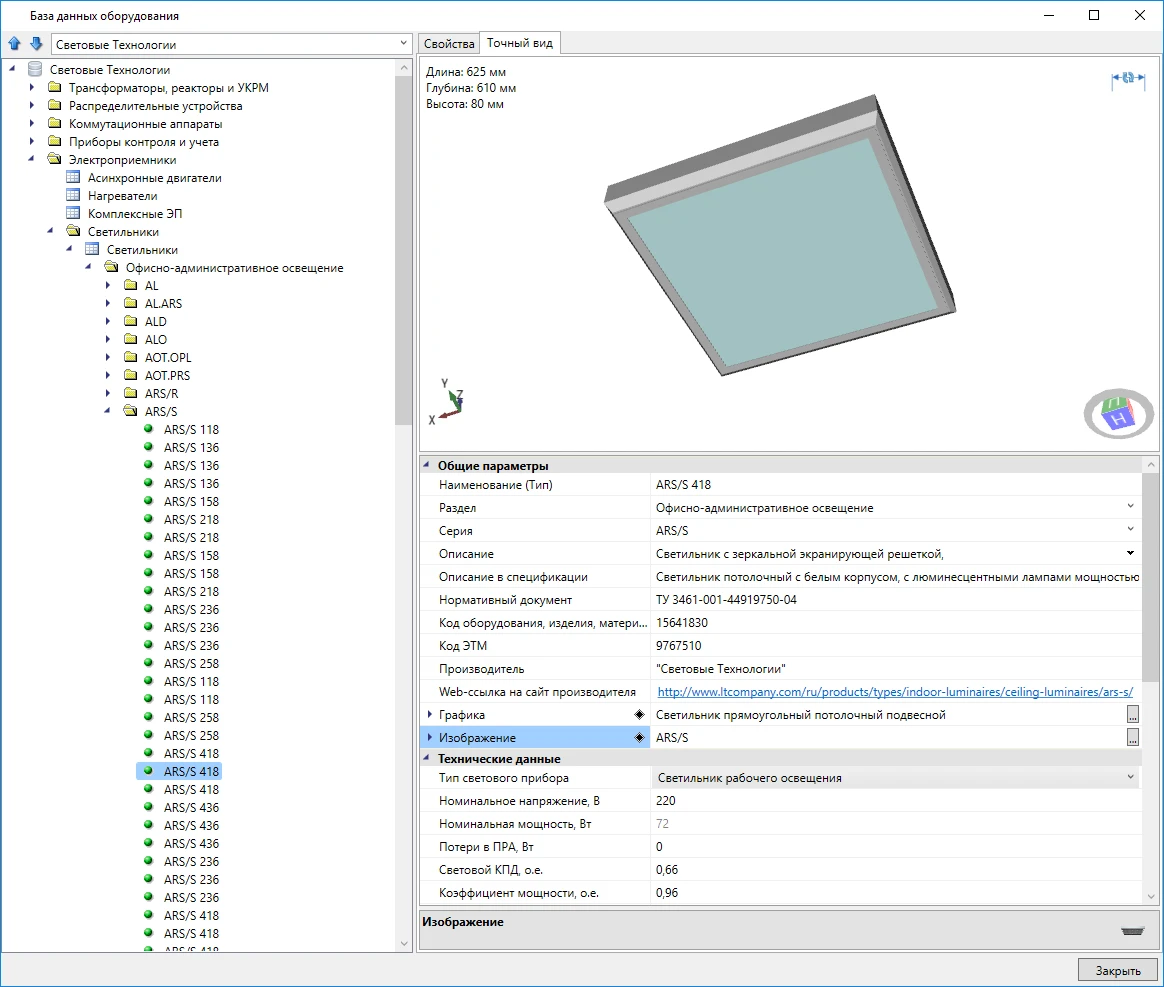

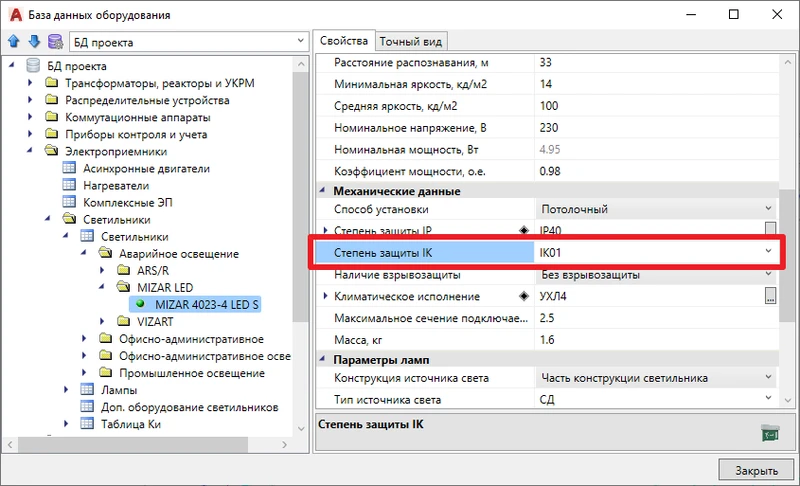

Всем элементам в базе оборудования добавлены параметры Код по классификатору и Степень защиты IK

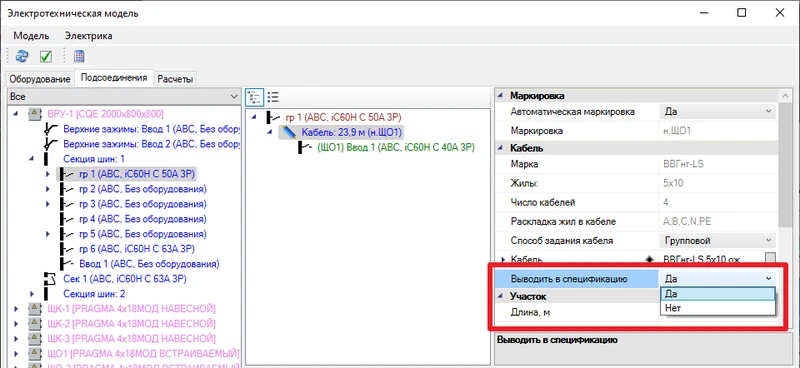

В окне ЭТМ силовым кабелям добавлен параметр Выводить в спецификацию

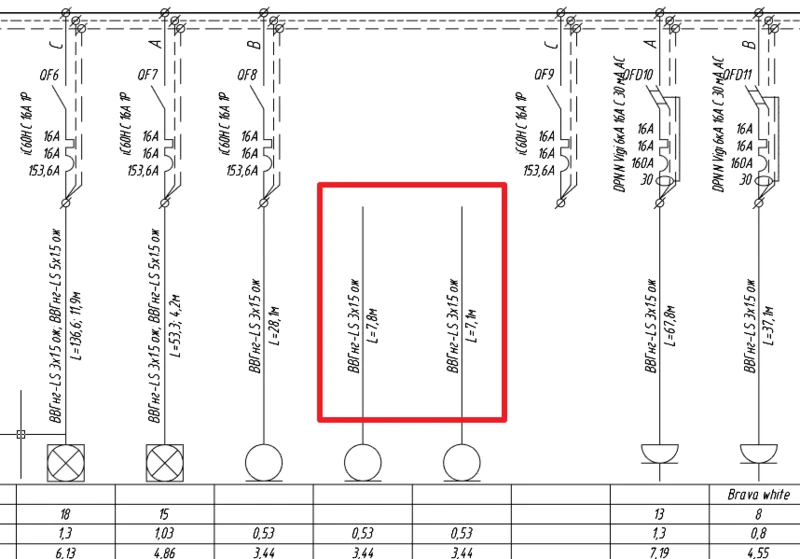

При подключении нескольких электроприемников шлейфом или от одного шкафа управления в однолинейную схему выводится информация по всем линиям

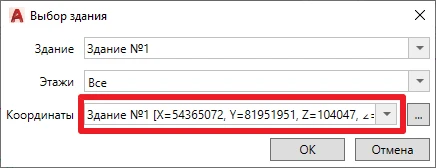

Реализована возможность указать абсолютные координаты здания или сооружения при экспорте информационной модели в IFC, RBIM или DWG
А также
- Добавлена поддержка AutoCAD 2022;
- Plug-in Engineering BIM Exchanger поддерживает Revit вплоть до версии 2022;
- В Project Studio CS Электрика 2022 включена поддержка актуальной версии CADLib Модель и Архив;
- Сетка освещенности корректно формируется и для помещений с сильно вытянутой геометрией;
- Из свойств помещений исключено свойство Рекомендуемый источник света;
- В расчет электрических нагрузок добавлен режим Технологическая авария. Теперь этот режим может быть определяющим при вычислении расчетной мощности и, соответственно, при выборе оборудования и кабельно-проводниковой продукции.
Системные требования
Процессор
- Минимальные требования: Intel Pentium IV и выше
Оперативная память
- Минимальные требования: 2 Гб
- Рекомендуемые требования: 8 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- Минимальные требования: 60 Гб
- Рекомендуемые требования: 150 Гб и более
Разрешение экрана
- Минимальные требования: 1024х768 px
- Рекомендуемые требования: 1280х1024 px
Дополнительное оборудование
- USB-порт (при установке программы с соответствующего носителя)
- Мышь или другие устройства указания
Операционная система
- Windows 7 (32-bit, 64-bit);
- Windows 8 (32-bit, 64-bit);
- Windows 10 (32-bit, 64-bit).
Дополнительное ПО
- AutoCAD 2007/2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.
- Autodesk Architectural Desktop 2007.
- AutoCAD Architecture 2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.
- Autodesk Building Systems 2007.
- AutoCAD MEP 2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.
Дополнительное ПО
- Microsoft Office 2003, 2007, 2010, 2013, 2016
- OpenOffice.org 4.x
- LibreOffice
- Обозреватель Интернет
