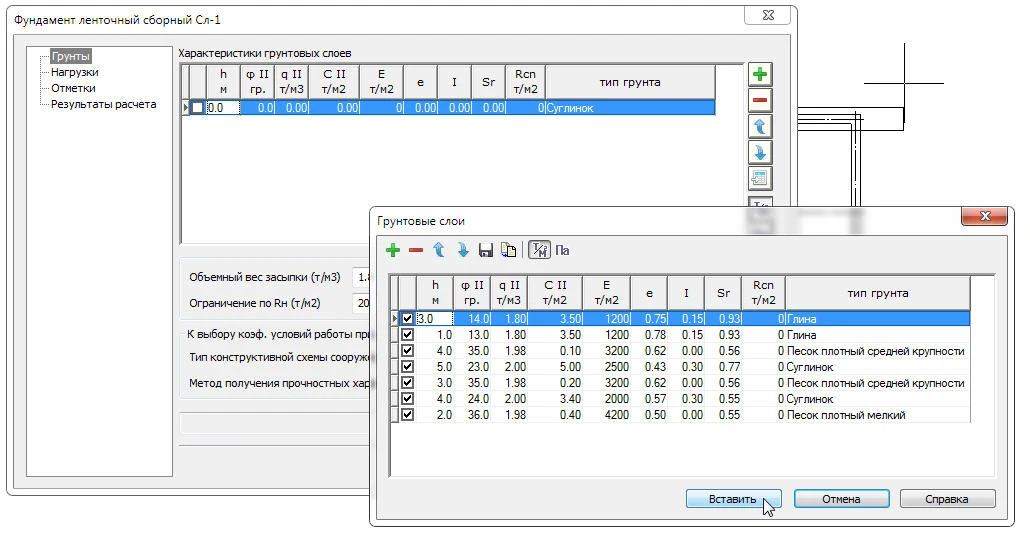

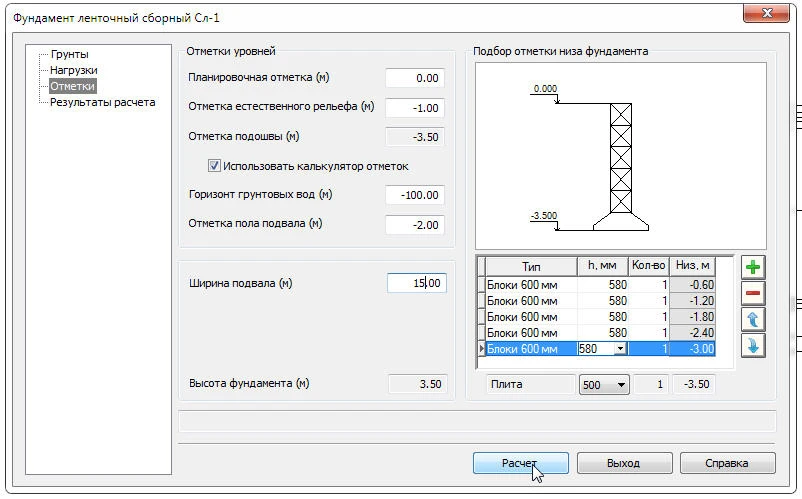

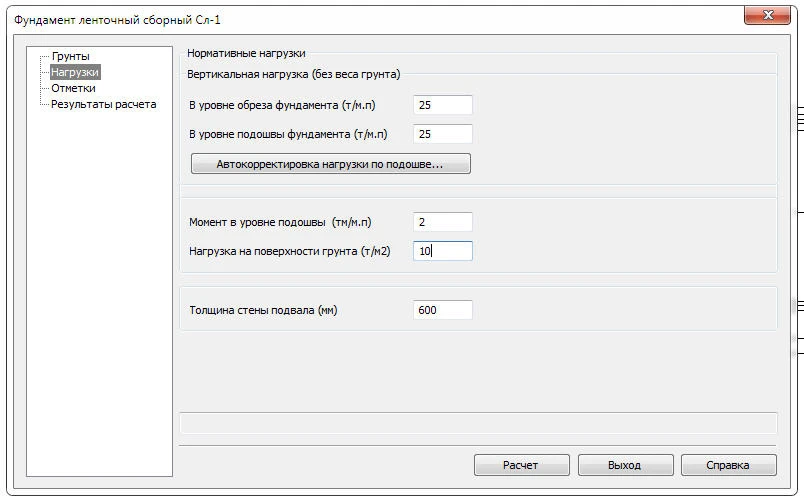

Project StudioCS Фундаменты – специализированное графическое приложение для подготовки схем расположения и чертежей фундаментов на свайном и естественном основании, включая расчет основания по деформациям для фундаментов колонн промышленных и гражданских зданий, сборных и монолитных ленточных фундаментов под кирпичные стены и фундаментные блоки, расчет свайного куста на прочность по несущей способности сваи.
- Разработка чертежей марок КЖ и КЖИ в соответствии с отечественными стандартами в среде AutoCAD, Autodesk Architectural Desktop, AutoCAD Architecture, Autodesk Building Systems, AutoCAD MEP.
- Российская система для российских проектировщиков (Сертификат соответствия).
- Оформление выходной документации в соответствии со стандартами СПДС.
- Расчет, конструирование и подготовка чертежей столбчатых фундаментов на естественном и свайном основании.

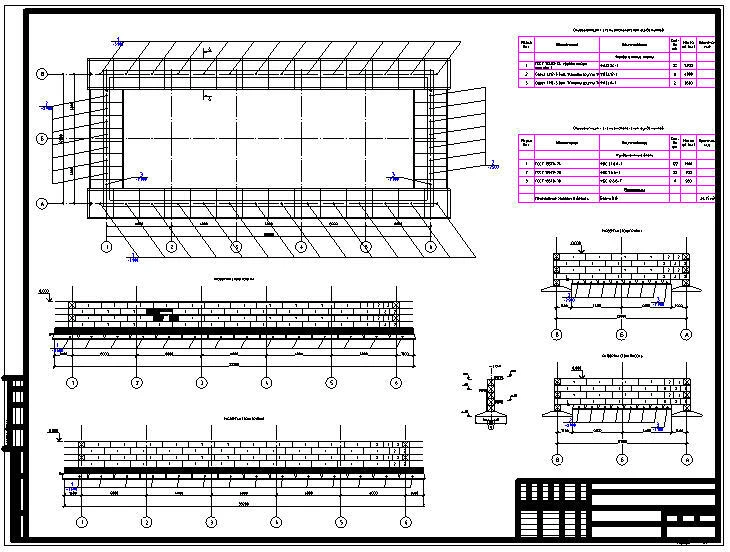

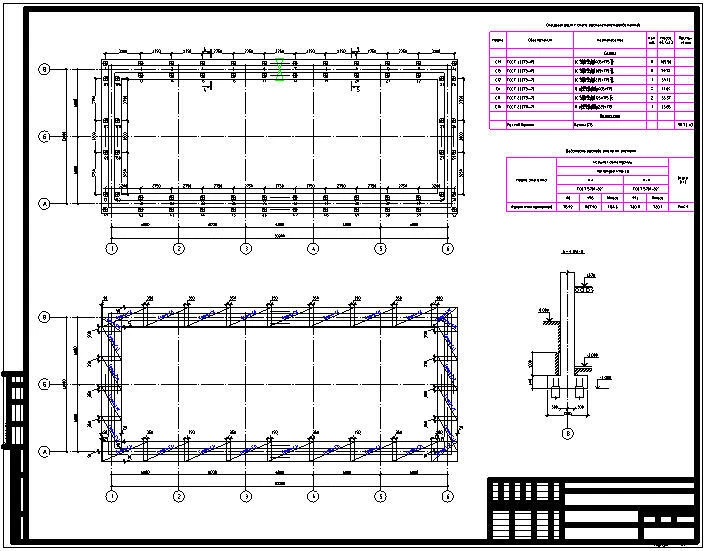

- Автоматизированная раскладка рандбалок и разверток стен подвалов из сборных бетонных блоков с получением поэтапных и суммарной спецификаций.

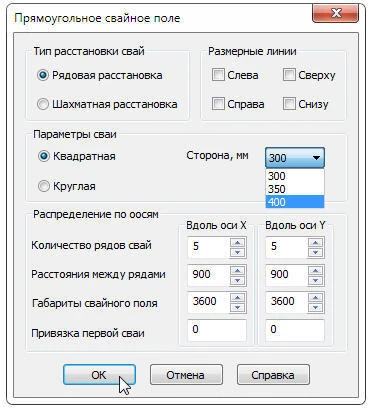

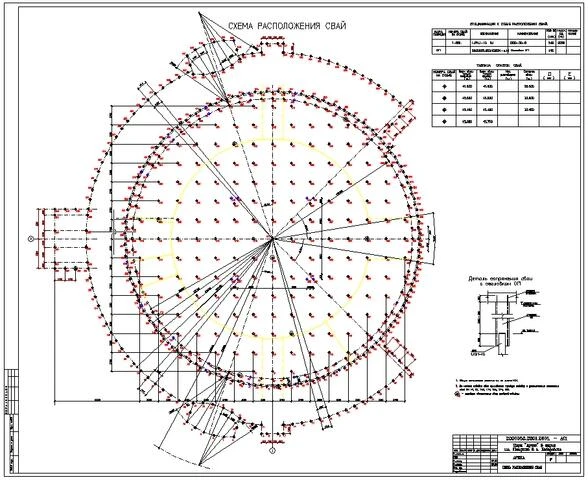

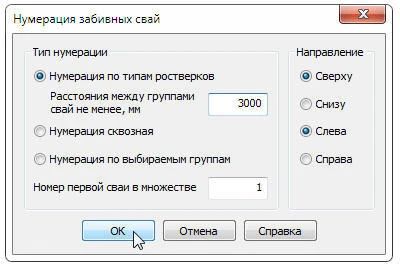

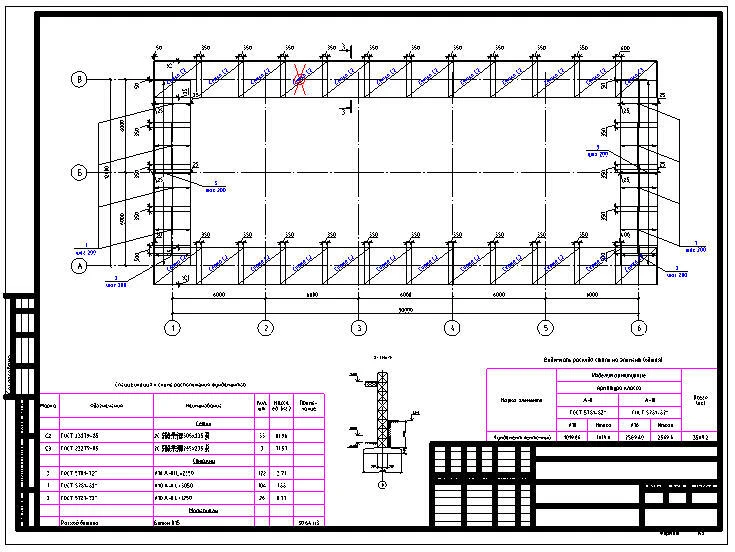

- Отрисовка свайных оснований различных конфигураций (с автоматическим графическим разделением элементов, различающихся по параметрам) и получение поэтапных и суммарных спецификаций по свайным полям.
- Отрисовка свайных фундаментов различных конфигураций (с автоматическим графическим разделением элементов, различающихся по параметрам) и получение спецификаций по свайным полям.
- Использование совместно с модулями Project StudioCS Архитектура и Project StudioCS Конструкции в одном сеансе работы.
- Расчет и конструирование фундаментов производятся в соответствии со следующими нормативными документами:
- СНиП 2.02.01-83 Основания зданий и сооружений;
- Пособие по проектированию оснований зданий и сооружений (Москва, 1986 г.);
- СНиП 2.02.03-85 Свайные фундаменты;
- СП 50-102-2003 Проектирование и устройство свайных фундаментов;
- СНиП 2.01.07-85 Нагрузки и воздействия.
Основной особенностью модуля «Фундаменты» является разумная минимизация исходных данных при максимальном объеме получаемых результатов с отчетливым акцентом на использование гибких диалоговых режимов. Программные модули постоянно генерируют подсказки, сообщения о состоянии программы, заключения о причинах неудач, блокируют некорректные действия пользователя и предоставляют ему возможность возврата на любом этапе расчета или проектирования. Пакет ориентирован на возможности полуавтоматического диалогового режима и располагает удобным сервисным аппаратом, позволяющим легко добиваться желаемых результатов:
- при расстановке свай в многорядных ростверках;
- при раскладке стеновых блоков в развертках стен подвалов;

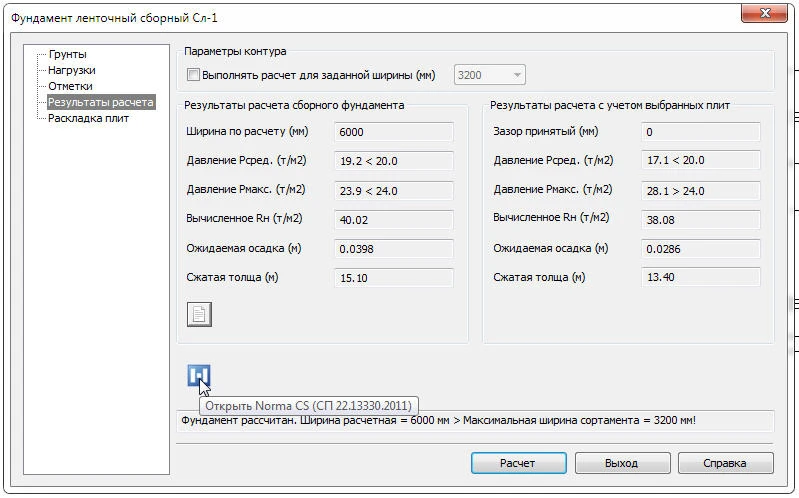

- при раскладке плит ленточных фундаментов сплошной или прерывистой раскладки;
- при размещении фундаментных балок на схеме расположения.

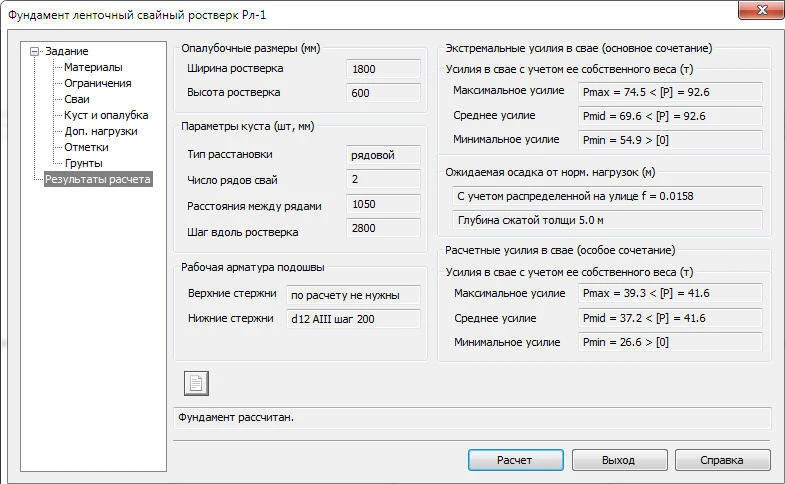

Сервисный аппарат программы помогает находить оптимальные решения при расстановке свай в ленточных ростверках, а также при раскладке блоков, плит и рандбалок. Полный комплект спецификаций формируется автоматически.
Диспетчер настроек параметров объектов
Диспетчер настроек параметров объектов предназначен для создания шаблона чертежа.
Используется для решения следующих задач:
- управление настройками параметров всех элементов программы (рис. 1-3);
- использование стандартных и создание пользовательских слоев с настройкой их свойств (рис. 4);
- сохранение настроек в файле для их последующего использования в других проектах.
![Рис. 1. Меню Диспетчера настроек](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_11.png.webp)
![Рис. 2. Диспетчер настроек](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_21.png.webp)
![Рис. 3. Диспетчер настроек](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_31.png.webp)
![Рис. 4. Работа со слоями](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_41.png.webp)
Оформление чертежей

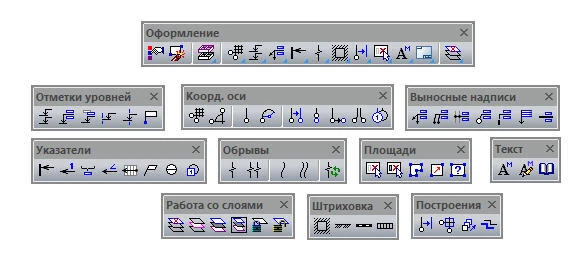

В модуле реализован набор инструментов, предназначенных для оформления чертежей в соответствии с требованиями СПДС (рис. 5).
![Рис. 5. Панели инструментов оформления чертежа](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_51.png.webp)
Эти инструменты используются для решения следующих задач:
- отрисовка строительных осей на чертеже – по отдельности или как массива (рис. 6, 7);

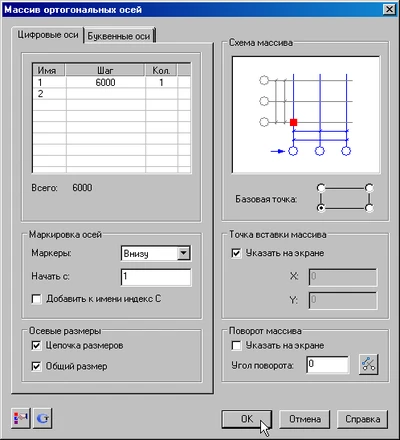

![Рис. 6. Массив осей](https://csoftomsk.ru/wp-content/uploads/2021/12/project_studiocs_f_61.png)

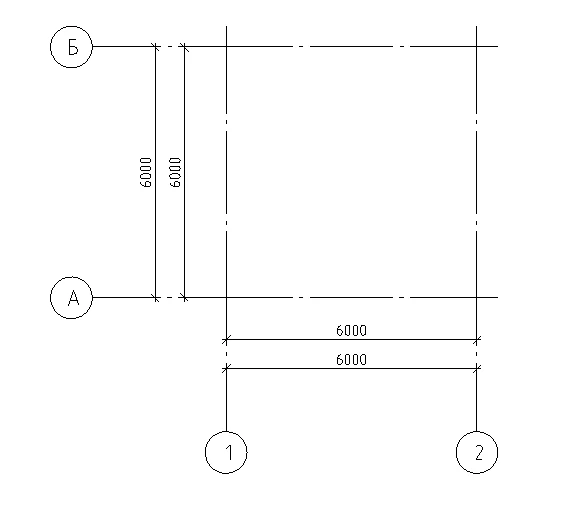

![Рис. 7. Сетка строительных осей](https://csoftomsk.ru/wp-content/uploads/2021/12/project_studiocs_f_71.png)
- обозначение на чертеже ассоциативных высотных отметок и отметок на планах (рис. 8);

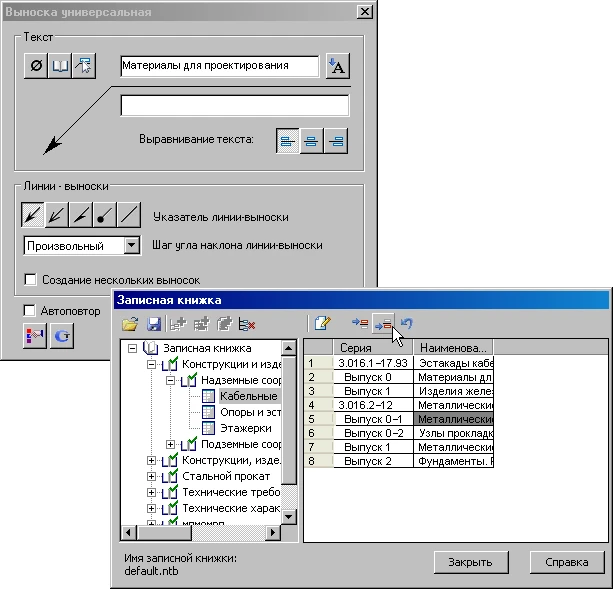

- отрисовка выносок на чертежах с использованием записной книжки и специальных символов (рис. 9, 10);

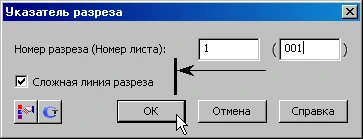

- нанесение на чертеж разрезов, фрагментов и флажков изменений (рис. 11);
![Рис. 8. Нанесение отметки уровня](https://csoftomsk.ru/wp-content/uploads/2021/12/project_studiocs_f_81.png)
![Рис. 9. Панель инструментов выносных надписей](https://csoftomsk.ru/wp-content/uploads/2021/12/project_studiocs_f_91.png)
![Рис. 10. Выноска универсальная](https://csoftomsk.ru/wp-content/uploads/2021/12/project_studiocs_f_101.png)
![Рис. 11. Указатель разреза](https://csoftomsk.ru/wp-content/uploads/2021/12/project_studiocs_f_111.png)

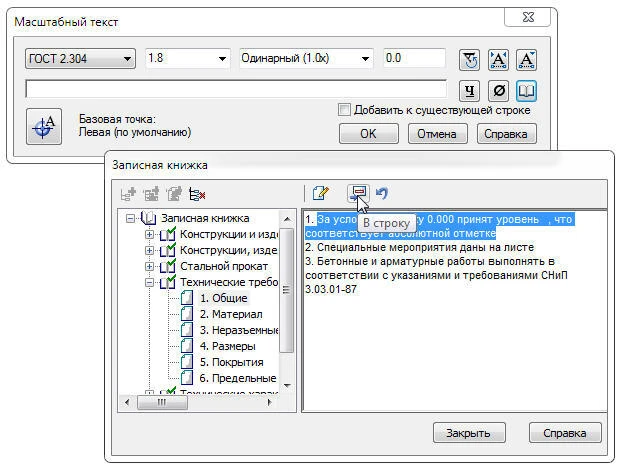

- использование масштабного текста в чертеже (с применением записной книжки и спецсимволов) (рис. 12);
- использование записной книжки с возможностью пополнения пользовательских страниц и таблиц (рис. 13);
![Рис. 12. Масштабный текст](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_121.png.webp)

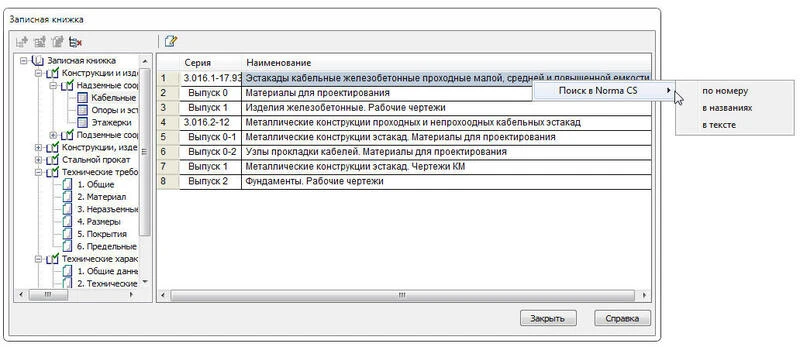

![Рис. 13. Записная книжка](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_131-1024x445.png.webp)
- отрисовка граничных штриховок с возможностью их редактирования;
- использование в работе специальных инструментов построения;
- использование инструментов определения площади по контуру;
- сохранение шаблонов спецификаций, разработанных пользователем, – с возможностью последующего редактирования таблиц;
- использование инструментов управления слоями чертежа.
Столбчатые фундаменты на естественном основании
Расчет, проектирование и вычерчивание отдельного фундамента под сдвоенные одиночные железобетонные или металлические колонны произвольного положения и ориентации в плане в режиме прямой или обратной задачи (сборный и монолитный вариант исполнения для железобетонных колонн) (рис. 14, 15).
![Рис. 14. Задание на расчет фундамента](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_141.png.webp)

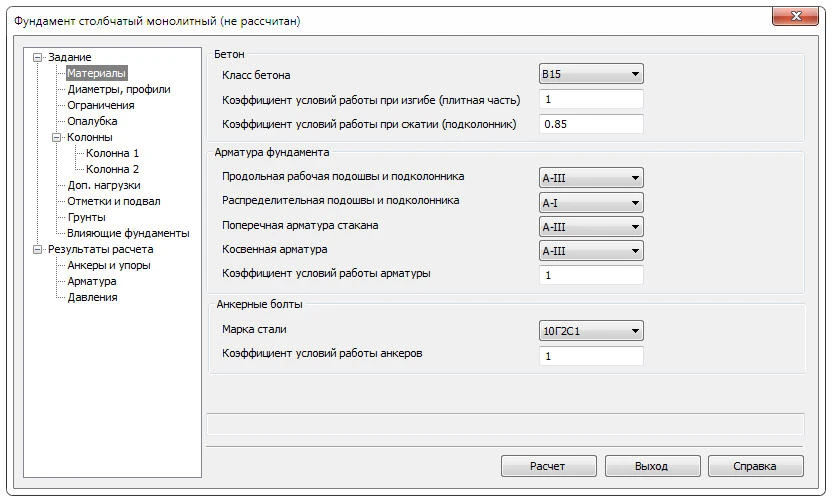

![Рис. 15. Введение материалов фундамента](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_151.png.webp)
- Итоговая информация, размещаемая в поле сообщений диалогового окна, содержит сведения о характеристиках, определяющих параметры фундаментов.
- При наличии подвала (в любых четвертях в плане) возможен автоматический сбор вертикальных весовых и горизонтальных нагрузок от веса обводненного грунта с учетом полезной нагрузки на поверхности.
- Удобный аппарат ограничений для управления результатами расчетов.
- Расчет основания по деформациям с использованием различных моделей грунтового основания (линейно-деформируемое пространство или линейно-деформируемый слой).
- Учет взаимного влияния при вычислении осадок фундаментов.
- Формирование типов колонн и нагрузок на подколонник (рис. 16).
- Автоматическая маркировка и генерация спецификации.

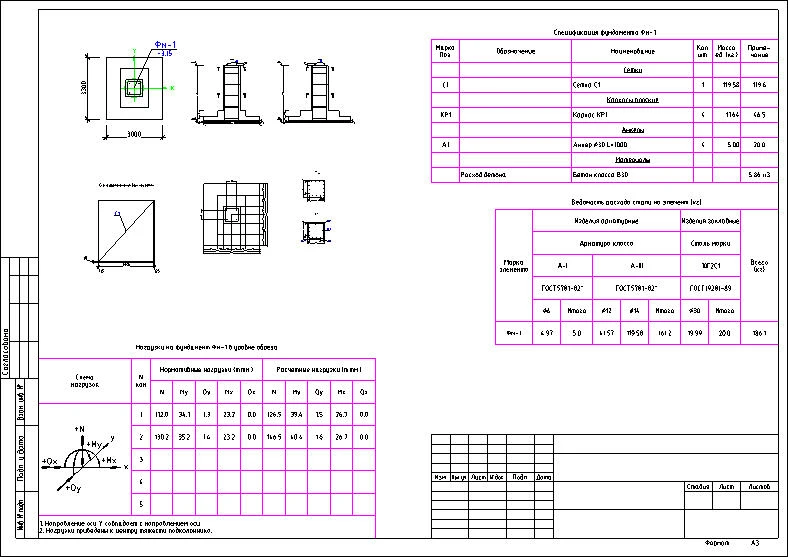

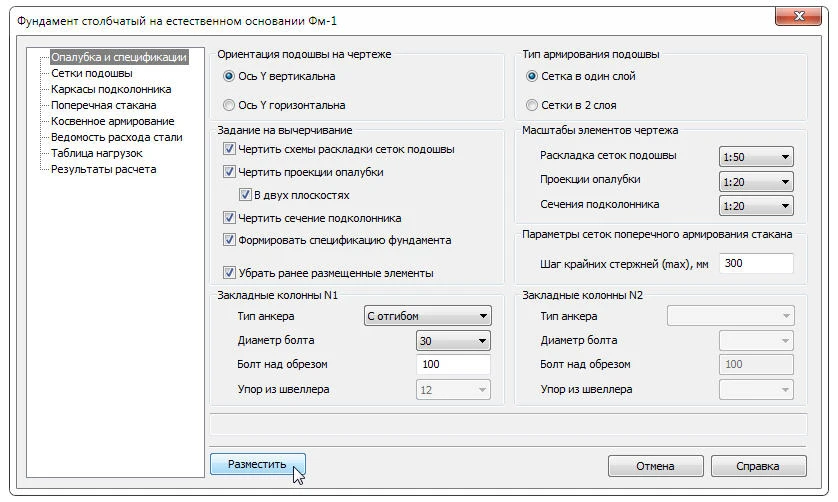

- Генерация чертежей КЖ, КЖИ с полным комплектом спецификаций и ведомостью расхода стали (рис. 17, 18).
- Формирование файла с отчетом по результатам расчета.
![Рис. 16. Ввод параметров колонн](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_161.png.webp)
![Рис. 17. Рабочие чертежи рассчитанного фундамента](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_171.png.webp)

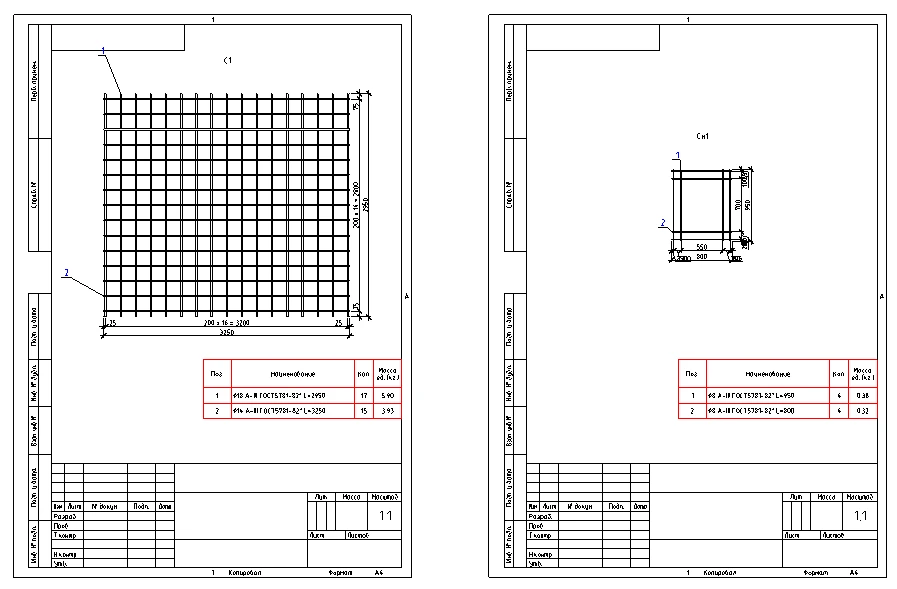

![Рис. 18. Чертежи арматурных изделий](https://csoftomsk.ru/wp-content/uploads/2021/12/project_studiocs_f_181.png)
Столбчатые фундаменты на свайном основании
- Расчет, проектирование и вычерчивание отдельного фундамента под сдвоенные одиночные железобетонные или металлические колонны произвольного положения и ориентации в плане в режиме прямой или обратной задачи (сборный и монолитный вариант исполнения для железобетонных колонн) (рис. 19).
- Итоговая информация, размещаемая в поле сообщений диалогового окна, содержит сведения о характеристиках, определяющих параметры фундаментов.
- При наличии подвала (в любых четвертях в плане) возможен автоматический сбор вертикальных весовых и горизонтальных нагрузок от веса обводненного грунта с учетом полезной нагрузки на поверхности (по аналогии со столбчатым фундаментом на естественном основании).

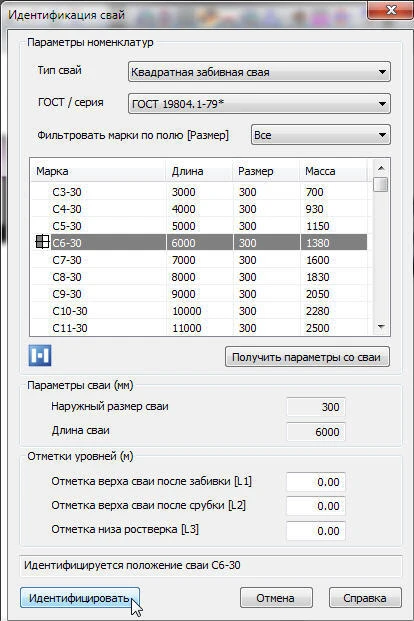

- Выбор свай по типу и способу забивки из перечня, учитывающего все возможные типы свай, заложенные в базу программы (рис. 20).
- Учет проектных ограничений при расчете столбчатого фундамента на свайном основании.
- Учет взаимного влияния любых типов фундаментов (на естественном или свайном основании) при вычислении осадок (по аналогии со столбчатым фундаментом на естественном основании).
- Удобный аппарат ограничений для управления результатами расчетов.
- Расчет основания по деформациям с использованием различных моделей грунтового основания (линейно-деформируемое пространство или линейно-деформируемый слой).
- Автоматическая маркировка и генерация спецификации (по аналогии со столбчатым фундаментом на естественном основании).
- Генерация чертежей КЖ, КЖИ с полным комплектом спецификаций и ведомостью расхода (по аналогии со столбчатым фундаментом на естественном основании) (рис. 21, 22).

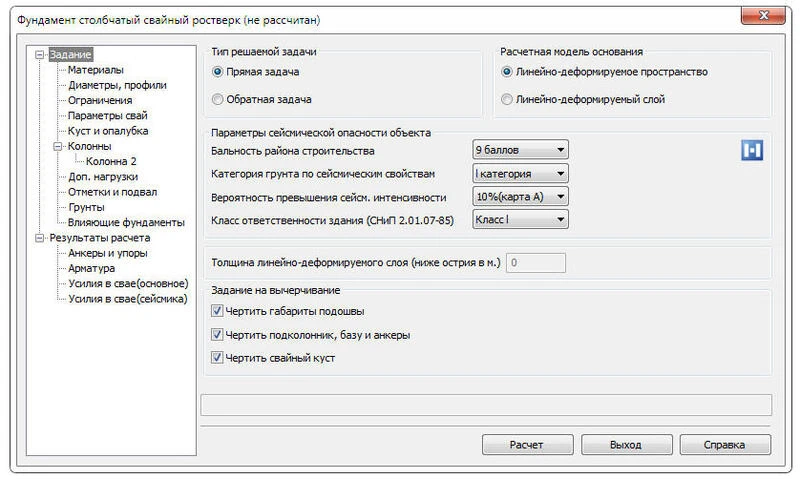

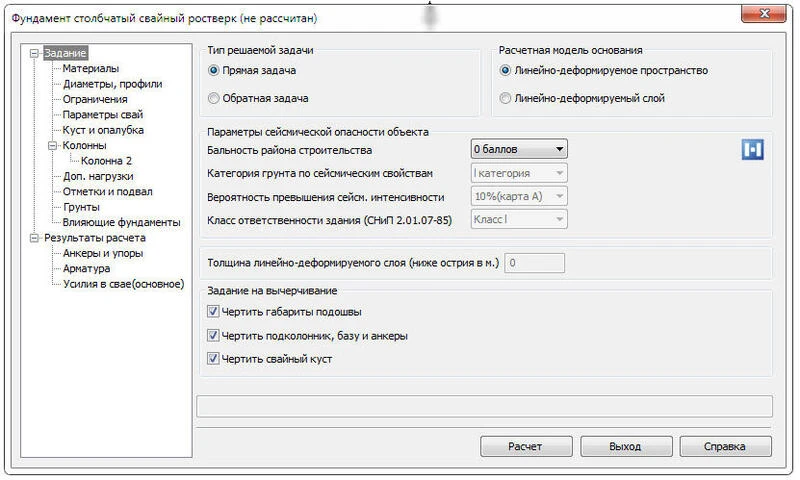

![Рис. 19. Диалог расчета столбчатого фундамента на свайном основании](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_191.png.webp)
![Рис. 20. Выбор свай для расчета фундамента](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_201.png.webp)
![Рис. 21. Диалог конструирования столбчатого фундамента](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_211.png.webp)

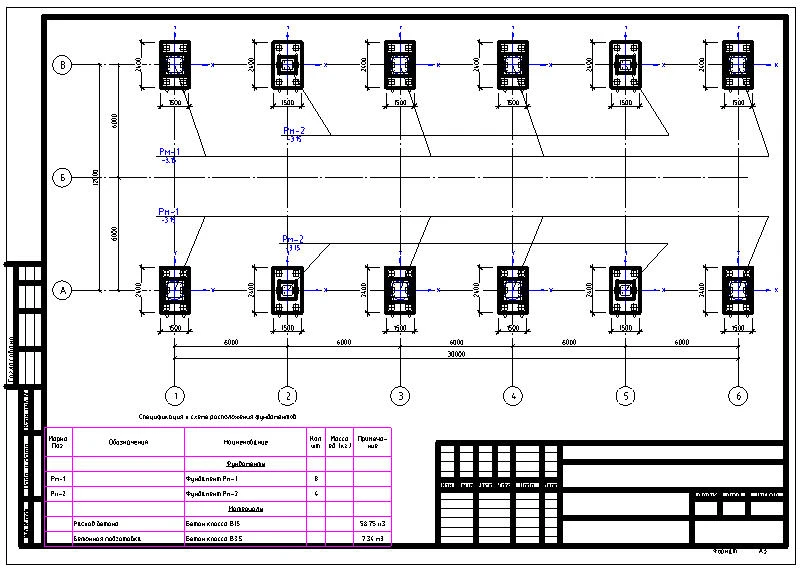

![Рис. 22. Схема расположения фундаментов на свайном основании](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_221.png.webp)
Формирование файла с отчетом по результатам расчета (по аналогии со столбчатым фундаментом на естественном основании).
Учет сейсмических воздействий при расчете фундаментов

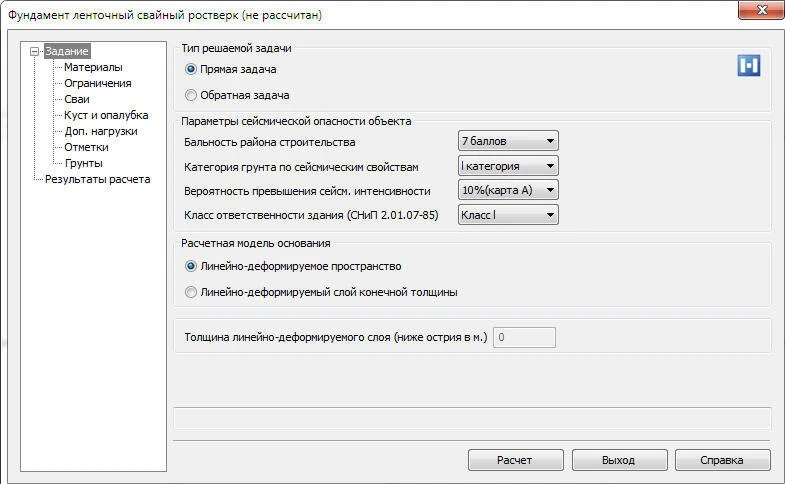

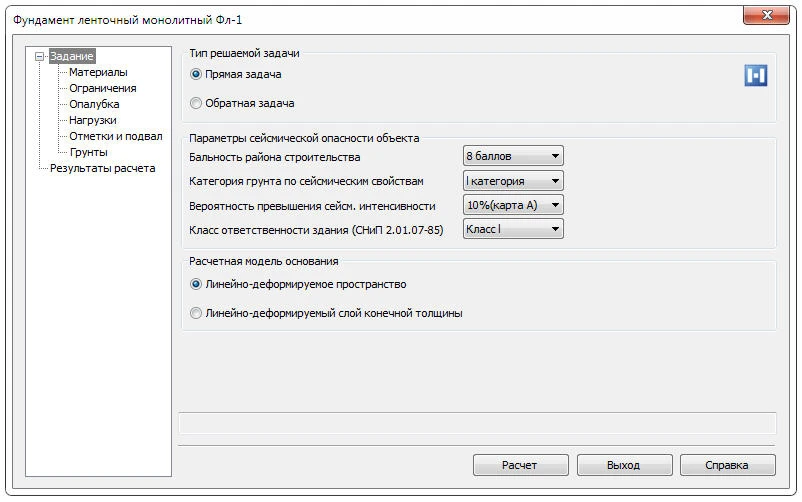

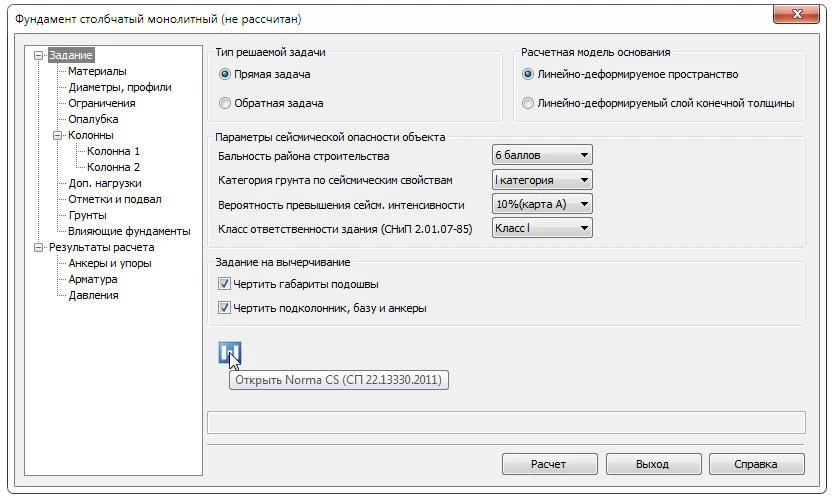

Параметры, принимаемые в расчет для учета сейсмических воздействий (рис. 23):
- балльность района строительства;
- категория грунта по сейсмическим свойствам;
- вероятность превышения сейсмической интенсивности;
- класс ответственности здания по СНиП 2.01.07-85.
Введение параметров сейсмической опасности объекта обуславливает введение особых сочетаний усилий на обрезе фундамента.
![Рис. 23. Ввод параметров сейсмической опасности](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_231.png.webp)
Монолитные ленточные фундаменты на естественном основании
- Расчет монолитного ленточного фундамента с формированием файла отчета по результатам (рис. 24-26).
![Рис. 24. Диалог расчета монолитного ленточного фундамента](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_241.png.webp)

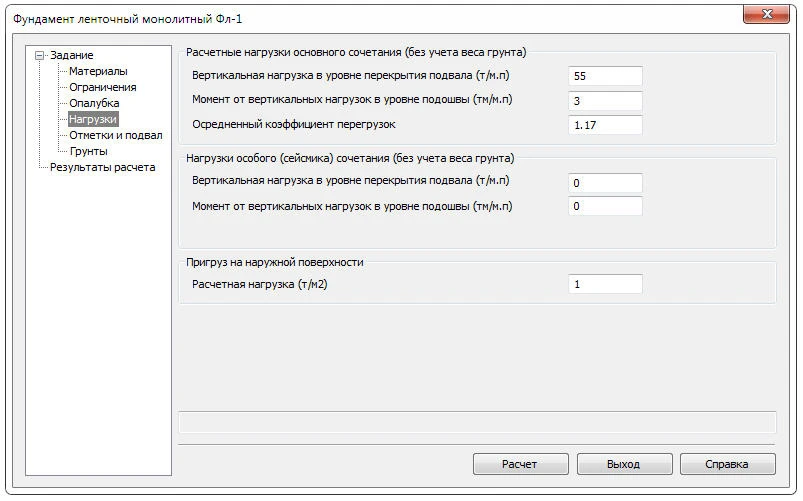

![Рис. 25. Ввод нагрузок на монолитную ленту](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_251.png.webp)

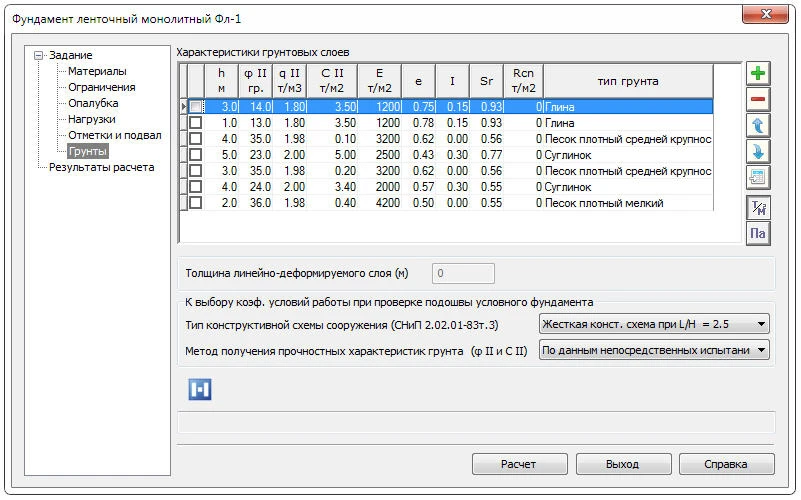

![Рис. 26. Ввод данных по грунтовому основанию](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_261.png.webp)

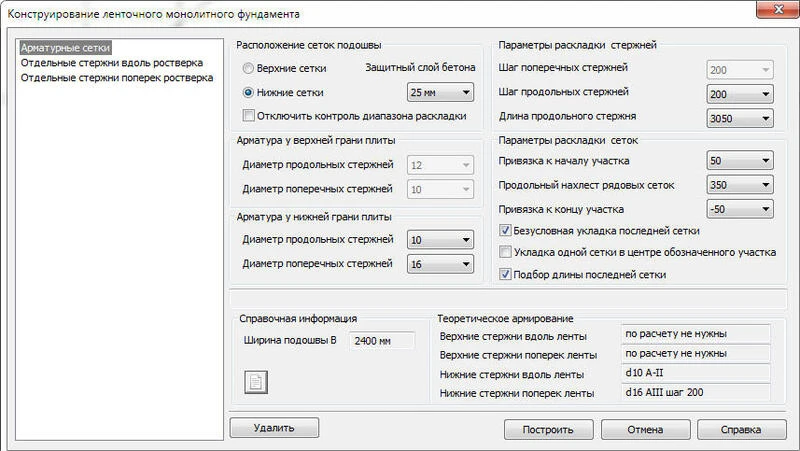

- Раскладка верхних и нижних сеток подошвы или отдельных стержней на схеме расположения по данным расчета (рис. 27);
- Формирование спецификации арматурных изделий и стержней, входящих в состав монолитного ленточного фундамента.
- Получение ведомости расхода стали на монолитный ленточный фундамент.
- Формирование и автоматическая отрисовка плана и разреза по данным маркера фундамента (рис. 28).
![](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_271.png.webp)
![Рис. 28. План монолитного ленточного фундамента на естественном основании](https://csoftomsk.ru/wp-content/webp-express/webp-images/uploads/2021/12/project_studiocs_f_281.png.webp)
