Project Studio CS Конструкции

от 74 800 ₽По запросу

Project Studio CS Конструкции входит в комплексную линейку модулей для архитектурно-строительного проектирования Project Studio CS и выполняет задачи подготовки рабочих чертежей армирования, управления проектом и оформления чертежей в соответствии с требованиями СПДС.

Project Studio CS Конструкции 2018 входит в комплексную линейку модулей для архитектурно-строительного проектирования Project Studio CS и выполняет задачи подготовки рабочих чертежей армирования, управления проектом и оформления чертежей в соответствии с требованиями СПДС.

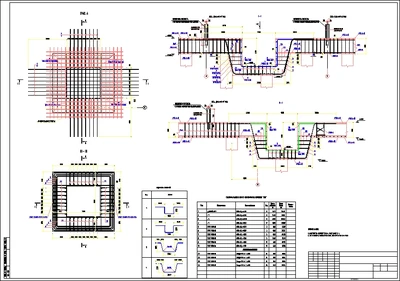

  • Разработка чертежей марок КЖ и КЖИ в соответствии с отечественными стандартами.
  • Формирование одиночных и составных строительных конструкций.
  • Использование универсальных инструментов схематичного и детального армирования.
  • Автоконтроль норм проектирования по СНиП 2.03.01−84, СП 52−101−2003.
  • Автоматическое специфицирование арматурных изделий.
  • Автоматическое проектирование и специфицирование сварных сеток по ГОСТ 23279–2012.
  • Отрисовка нестандартных арматурных изделий.
  • Автоматизированная отрисовка арматурных изделий: хомутов, шпилек, спиралей, фиксаторов и т.д.
  • Использование стандартных и создание пользовательских закладных изделий.

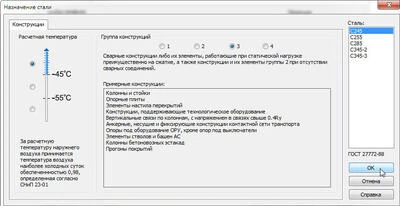

  • Расширенные возможности работы с элементами металлопроката.
  • Возможность получения всех видов спецификаций, в том числе ведомости расхода стали и ведомости деталей с автоматической вставкой эскиза детали.
  • Подбор и проектирование перемычек.
  • Автоматическая генерация спецификаций и ведомостей.
  • Автоматизированная раскладка плит перекрытий на участках перекрытия с возможностью редактирования участка.
  • Экспорт спецификаций в Microsoft Excel.
  • Обеспечение полной совместимости с чертежами, выполненными в более ранних версиях Project Studio CS.
CSoft Development
CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

Project Studio CS 2018, сборка 017

Модуль Project Studio CS 2018 Ядро 18.0
  • Исправлено поведение объекта «Отметки на плане»: исключен риск переворота текста при трансформациях.
  • Устранены проблемы с добавлением префиксов марки в выносках с текстом, редактированным вручную.
Модуль Project Studio CS 2018 Конструкции 18.0
  • Исправлена работа утилиты перенумерации железобетонных плит перекрытия и монолитных участков.
  • Исправлена отрисовка засечек на залитых арматурных стержнях раздела «Детальное армирование» в AutoCAD 2007−2014.

Project Studio 2018, сборка 015

Модуль Project Studio Ядро 18.0
  • Устранена ситуация, при которой выполнение команды Расчленить PS-объекты над условными изображениями элементов армирования, в состав которых входили объекты Project Studio CS, приводило к сохранению в чертеже всех этих PS-объектов.
Модуль Project Studio Конструкции 18.0
  • При простановке ассоциативных гребенчатых и цепных выносок, если в нижней строке настроек был задан какой-либо текст, он не появлялся в выноске. Исправлено.
  • Исправлена ошибка, вследствие которой цепная ассоциативная выноска для каркасов не проставлялась при включенной опции Перпендикулярно первому.

Project Studio 2018, сборка 012

Модуль Project Studio Ядро 18.0
  • При разбиении отметок уровня на фасадах и разрезах не применялся коэффициент сжатия. Исправлено.
  • Устранена ошибка расположения узловой выноски при ее создании.

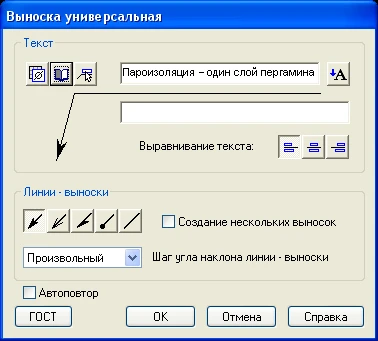

  • При создании универсальной выноски в диалоге загружается текст, использовавшийся для предыдущей выноски.
Модуль Project Studio Конструкции 18.0
  • Устранены следующие неточности:
    • в свойствах схематичного стержня для варианта подсчета «Погонажная арматура» параметр Суммарная длина не учитывал количество стержней;
    • в процессе редактирования линейного распределения неправильно изменялась позиция при переключении режима подсчета «Погонажная» — «Отдельные стержни»;
    • в некоторых случаях появлялся курсивный текст в маркировке диаметра загиба;
    • в спецификации конструкции раздел появлялся даже в том случае, если для всех элементов этого раздела было указано «Не включать в спецификацию»;
    • марка конструкции при ее редактировании в Диспетчере марок через раздел свойств приобретала в конце индекс «0».
  • Диалог создания новой конструкции теперь разрешает вводить только цифры в поле с номером марки.

Project Studio 2018, сборка 010

Модуль Project Studio Конструкции 18.0
  • Вес металлопроката в спецификации «Данные для спецификации железобетонных конструкций», получаемой из генератора спецификаций, указывался в граммах. Исправлено.

Project Studio CS 2018, сборка 009

В Project Studio CS 2018 реализована поддержка работы с версиями AutoCAD 2017 и 2018.

Модуль Project Studio CS Конструкции 2018
  • Добавлена возможность специфицировать отдельные и линейно распределенные схематичные стержни как погонажную арматуру.
  • Введен новый тип элементов модели — Деталь металлопроката. Добавлена возможность регистрировать чертеж детали металлопроката. Элементы металлопроката теперь могут выступать и в качестве элементов собираемой конструкции по сортаментным данным, и в качестве вхождения той или иной марки детали металлопроката.
  • Реализована возможность включать в состав железобетонных конструкций элементы металлопроката, которые попадают в соответствующий раздел спецификации на конструкцию.
  • Поддерживается возможность вносить данные для ведомости расхода стали по позициям, добавляемым в раздел «Материалы».
  • Появилась возможность формировать пользовательские группы изделий.
  • Добавлена возможность использовать расширенные наименования марок конструкций и наименований деталей (например, колонна Км-4.1а, хомут Х1а).
  • Поддерживаются поиск и установка вида на чертеж зарегистрированной детали или изделия из Диспетчера марок КЖ. Вызов этой опции производится из контекстного меню марки в соответствующем разделе Диспетчера марок.
  • Для элементов раздела «КЖ-Обозначения» (гребенчатой и цепной ассоциативных выносок) добавлена возможность ручного ввода текста в начале и конце каждой строки ассоциативной выноски элемента — наряду с автоматически формируемым текстом.

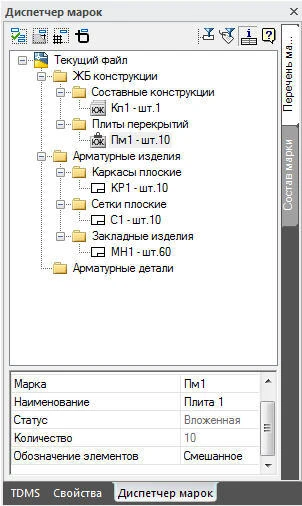

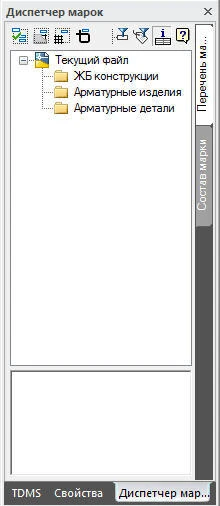

Диспетчер марок

Диспетчер марок предназначен для просмотра и управления элементами армирования на чертеже, а также для формирования и последующего использования одиночных и составных железобетонных конструкций.
  • Отображение элементов армирования, используемых в чертеже, с возможностью просмотра и редактирования их параметров в составе Диспетчера марок (рис. 1).

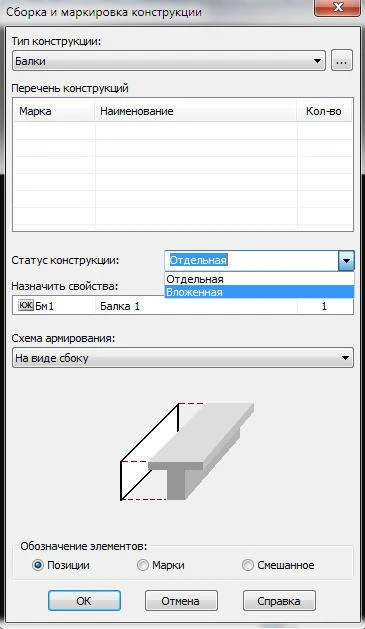

  • Сборка элементов армирования в объект Железобетонная конструкция (рис. 2).
  • Просмотр и редактирование перечня элементов армирования в составе отдельных и составных железобетонных конструкций (добавление, удаление и изменение параметров элементов) (рис. 3).
  • Формирование одиночных и вложенных конструкций.

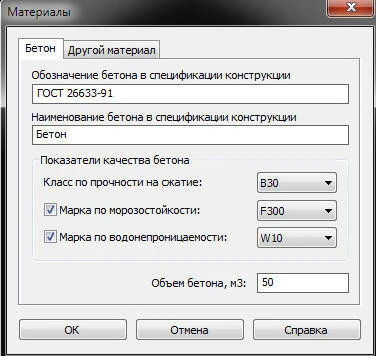

  • Удобный механизм введения материалов в формируемой составной конструкции (рис. 4). Рис. 4. Ввод материала в собранной конструкции
  • Просмотр всех элементов собранной конструкции на чертеже методом выделения.
  • Сборка и маркировка арматурных изделий, регистрация их чертежей.
  • Автоматическое формирование спецификаций на арматурные изделия и на сформированные объекты Железобетонной конструкции (плиты, балки, колонны и т.д.).

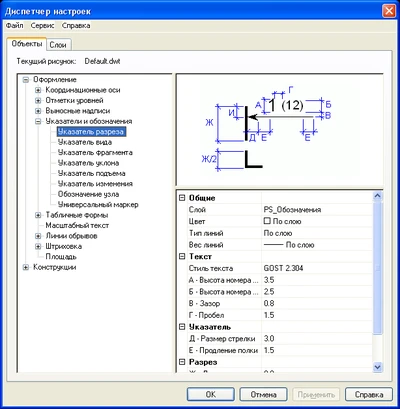

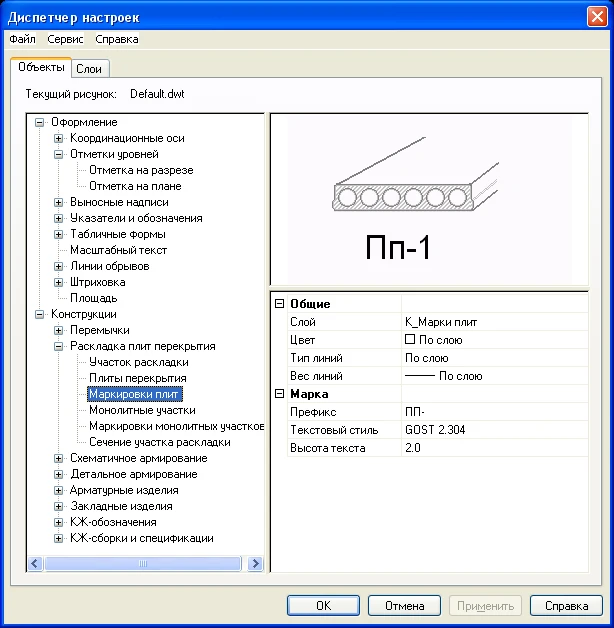

Диспетчер настроек параметров объектов

Диспетчер настроек параметров объектов предназначен для создания шаблона чертежа и используется для решения следующих задач:
  • управление настройками параметров всех элементов программы (рис. 5−7);
  • использование стандартных и создание пользовательских слоев с настройкой их свойств (рис. 8);
  • сохранение настроек в файле для их последующего использования в других проектах;
  • настройка параметров ассоциативных выносок.

Оформление чертежей

Набор инструментов, предназначенных для оформления чертежей в соответствии с требованиями СПДС (рис. 9), используется для решения следующих задач: Рис. 9. Панель инструментов оформления чертежа

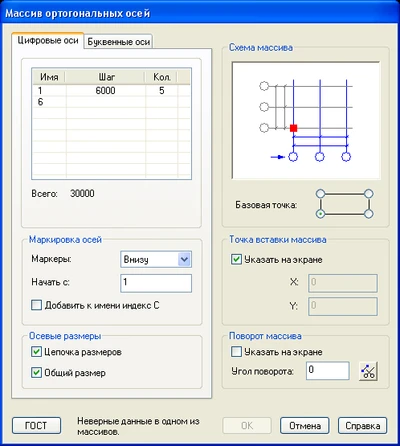

  • отрисовка строительных осей на чертеже — по отдельности или как массива (рис. 10−11);

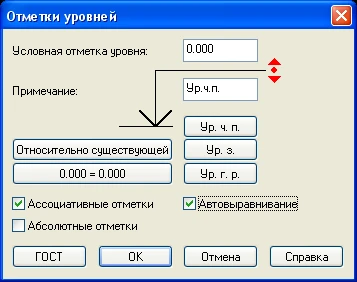

  • обозначение на чертеже ассоциативных высотных отметок и отметок на планах (рис. 12);
  • отрисовка выносок на чертежах с использованием записной книжки и специальных символов (рис. 13−14);
  • нанесение на чертеж разрезов, фрагментов и флажков изменений (рис. 15);

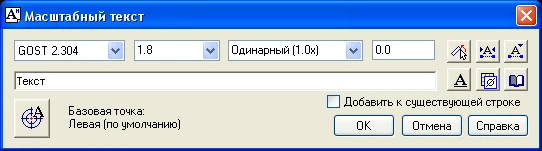

  • использование масштабного текста в чертеже (с применением записной книжки и спецсимволов) (рис. 16);
  • использование записной книжки с возможностью пополнения пользовательских страниц и таблиц (рис. 17);
  • отрисовка граничных штриховок с возможностью их редактирования;
  • использование в работе специальных инструментов построения;
  • использование инструментов определения площади по контуру;
  • сохранение шаблонов спецификаций, разработанных пользователем, с возможностью последующего редактирования таблиц;
  • экспорт данных спецификаций в программу Microsoft Office Excel;
  • импорт данных спецификаций из программы Microsoft Office Excel;
  • использование инструментов управления слоями чертежа.

Инструменты армирования железобетонных конструкций. Схематичное армирование

Область применения программных средств этого раздела — выполнение схем армирования железобетонных конструкций. Возможности предлагаемых инструментов:

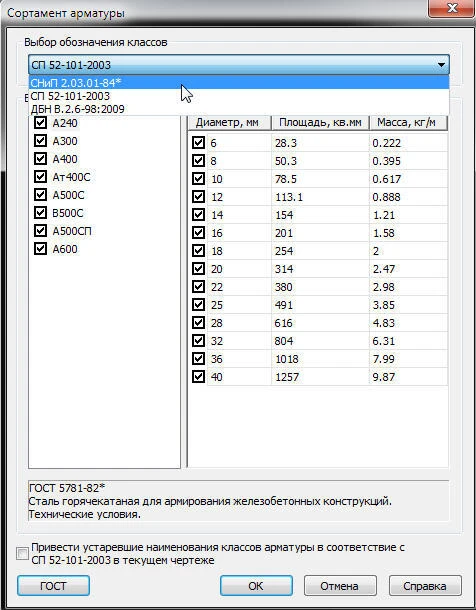

  • выбор нормативного документа из диалогового окна Сортамент арматуры, определяющего последующий выбор класса и диаметра линейных элементов армирования (стержни и детали), а также контрольных параметров при их создании (рис. 18);
  • возможность автоматически присвоить арматуре, ранее отрисованной по СНиП 2.03.01−84*, соответствующие классы по СП 52−101−2003 путем выбора нужной позиции в диалоговом окне;

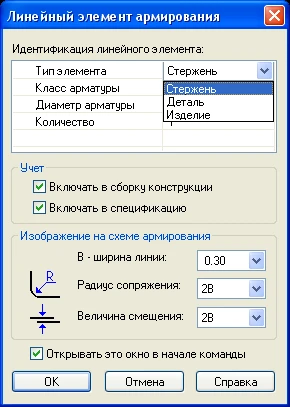

  • отрисовка на чертеже линейных элементов армирования с возможностью присвоения параметров (стержни, детали и закладные изделия) (рис. 19);
  • возможность управлять включением элемента армирования в состав конструкции и спецификации при его создании и редактировании;
  • возможность преобразования стандартных элементов чертежа формата *.dwg (линии, полилинии и дуги) в объекты схематичного армирования (стержни, детали и закладные изделия);
  • инструмент Участки распределения арматуры, предназначенный для создания участков распределения правильной и произвольной формы с учетом отверстий;
  • при использовании инструмента Массив на участке создается связанная группа объектов программы (участок распределения, линейный элемент армирования и ассоциативная выноска). Все объекты связанной группы доступны для редактирования. Количество арматурных стержней в этом случае приводится в метрах с учетом общей площади участка распределения;
  • распределение линейных элементов армирования (стержни, детали и изделия) по диапазону распределения, причем геометрия направляющей может быть различной. Все объекты связанной группы доступны для редактирования;

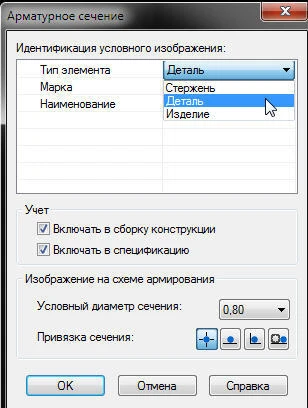

  • формирование на чертеже условного арматурного сечения (стержень, деталь и изделие) по условному диаметру, задаваемому пользователем (рис. 20);

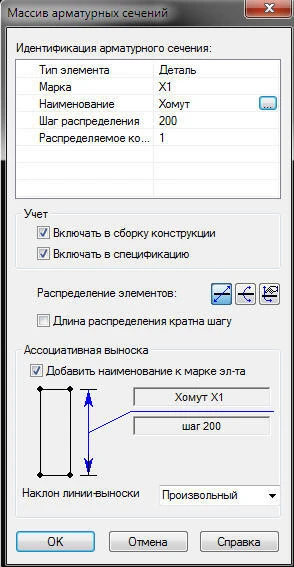

  • распределение условных арматурных сечений по параметрам и траекториям, выбираемым пользователем (рис. 21);

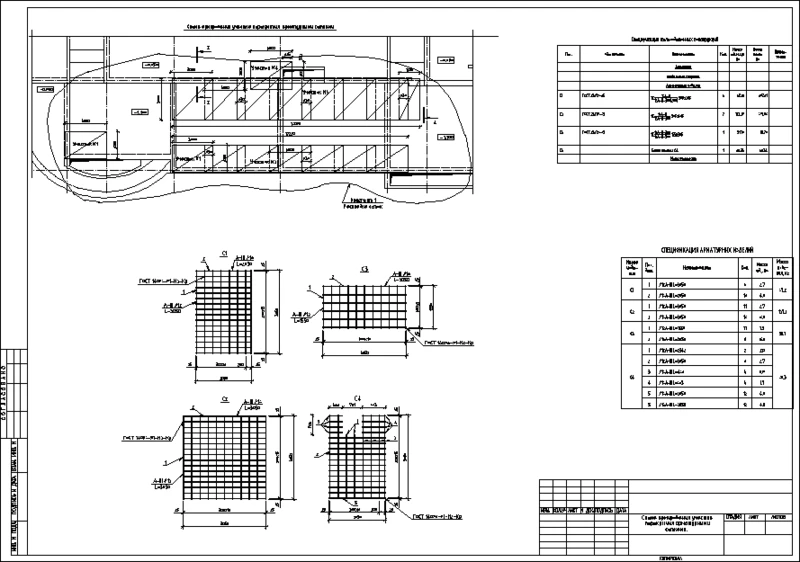

  • условное изображение арматурных сеток с маркой и с параметрами ранее отработанных в проекте марок арматурных изделий;
  • отрисовка сечения арматурной сетки с присвоением марки;
  • отрисовка группы сеток с присвоением марки;
  • раскладка сеток на участке с присвоением марок основных и добавочных сеток;
  • добавление изображения анкеров к линейным элементам армирования и редактирование изображений анкеров;
  • редактирование линейных элементов армирования;
  • преобразование условных изображений в ранее разработанные марки деталей и изделий с последующим включением их в спецификации.

Инструменты армирования железобетонных конструкций. Детальное армирование

Область применения программных средств этого раздела — выполнение чертежей армирования разрезов и деталей железобетонных конструкций. Возможности предлагаемых инструментов:

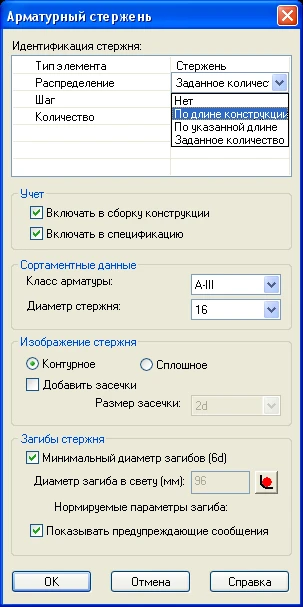

  • отрисовка арматурных стержней и деталей с учетом их количества, исходя из принятого типа распределения по конструкции (по длине конструкции, по указанной длине и по количеству) (рис. 22);
  • возможность управлять включением элемента армирования в состав конструкции и спецификации при его создании и редактировании;
  • учет количества арматурных деталей (хомутов, шпилек и скоб), исходя из принятого типа распределения по конструкции (по длине конструкции, по указанной длине и по количеству);
  • определение длины отрисовываемого поперечного сечения стержня или детали с учетом метода определения его длины в конструкции (по длине конструкции, по указанной длине);
  • возможность использования зарегистрированных марок арматурных изделий, созданных при разработке схем армирования;
  • возможность преобразования стандартных элементов чертежа формата *.dwg (линии, полилинии и дуги) в объекты детального армирования (стержни и детали);
  • редактирование стержней;
  • порядок следования стержней на чертеже (эта возможность позволяет получить представление о расположении стержней в конструкции);
  • отрисовка границ защитного слоя для последующего его использования при армировании конструкции;
  • распределение поперечных сечений стержней в конструкции (с учетом нормативных требований);
  • соединение отдельных стержней петлей;
  • отрисовка хомутов, шпилек и скоб (вид спереди) по отрисованным ранее поперечным сечениям стержней с последующей регистрацией чертежа детали;
  • автоматическое формирование эскиза детали в процессе регистрации ее чертежа и автоматическое добавление эскиза в формируемую ведомость деталей (рис. 23);
  • создание вида хомутов, шпилек и скоб сбоку с использованием параметров ранее созданных марок для получения полных данных об элементе;
  • отрисовка чертежа «Арматурная спираль» и подсчет общей длины стержня;
  • отрисовка фиксатора-разделителя (вид спереди, вид сбоку и вид сверху) и подсчет полной длины стержня.

Закладные изделия

Набор инструментов Закладные изделия предлагает следующие возможности:
  • использование в чертежах марок унифицированных закладных изделий по серии 1.400−15 (рис. 24) с учетом возможности определения параметров анкеровки и подбора марки стали (рис. 25−26);

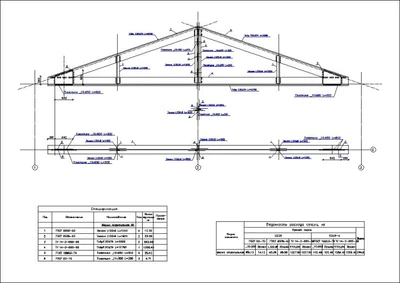

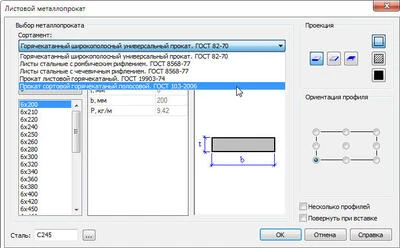

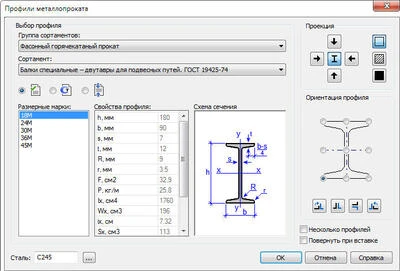

  • отрисовка элементов металлопроката, включая листовой прокат (ГОСТ 103−76, ГОСТ 82–70, ГОСТ 8568–77, ГОСТ 19904–90, ГОСТ 19903–74) (рис. 27−28), с учетом марки стали, выбираемой в соответствующем диалоговом окне (рис. 29−30);
  • произвольная резка элементов металлопроката, в том числе отверстий произвольной конфигурации;
  • отрисовка раззенкованного отверстия на виде листового проката сверху и сбоку с проверкой принимаемого решения;
  • добавление высаженной головки к детальным стержням;
  • обозначение диаметра загиба для оформления чертежей арматурных стержней детального армирования;

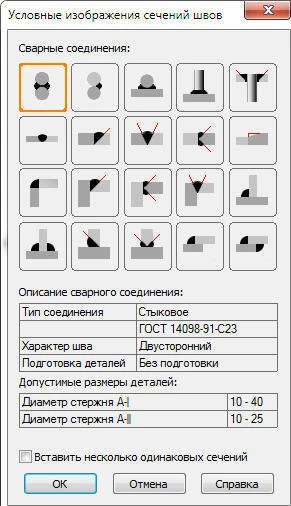

  • изображение сварного шва в плане и сечении (рис. 31);
  • генерация марок строповочных петель с отрисовкой марки строповочной петли на чертеже и последующим ее использованием в схематичном армировании (рис. 32).

Арматурные изделия

Набор инструментов Закладные изделия предлагает следующие возможности:

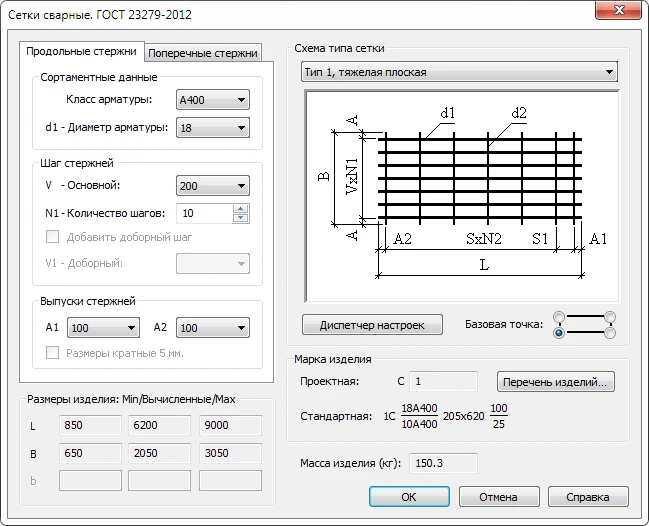

  • Раздел предназначен для разработки чертежей марок сварных сеток и каркасов. Инструмент Сетки сварные по ГОСТ 23279–2012 позволяет быстро и корректно выбрать значения параметров, автоматически выполнить вычисления, а также подготовить изображение марки сетки или каркаса для вставки в чертеж. Все выбираемые параметры сеток соответствуют значениям ГОСТ (рис. 33).
  • автоматически контролируются наборы диаметров продольных и поперечных стержней по условиям сварки и соответствие габаритов сетки разрешенным параметрам;
  • набор диаметров автоматически изменяется в соответствии с нормативным документом, принятым на стадии начала работы над проектом (СНиП 2.03.01−84 или СП 52−101−2003);
  • на основе выбранных параметров изделия автоматически калькулируются общие размеры сетки (длина и ширина). Если полученное значение превышает разрешенную величину, программа не позволяет создать сетку;
  • автоматически генерируется стандартная марка изделия для вставки в спецификацию;
  • общая масса изделия вычисляется автоматически (используются данные стержней, входящих в состав сетки) (рис. 34);
  • программа позволяет, используя специальные инструменты резки стандартных арматурных изделий и сборки новой марки из разрозненных детальных, схематичных элементов армирования и элементов металлопроката, формировать нестандартные арматурные изделия.

Технология, порядок работы и возможности формирования чертежей марок арматурных каркасов аналогичны процессу формирования чертежей марок сварных арматурных сеток.

Ассоциативные выноски

Набор инструментов Закладные изделия предлагает следующие возможности:
  • Раздел содержит команды, предназначенные для создания на чертеже ассоциативных выносок, обеспечивающих жесткую связь данных в выноске и элементе (рис. 35−36).

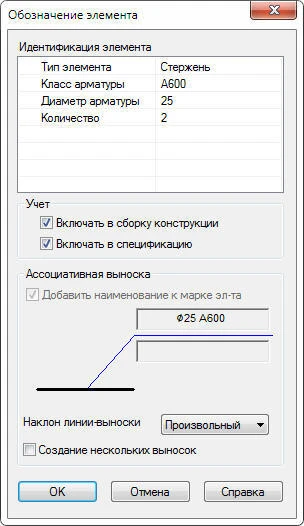

  • Обозначение элемента (создание одиночной выноски и выноски с группы элементов). При создании выноски с группы элементов контролируются параметры каждого элемента. Применяется для схематичных, детальных элементов армирования и закладных деталей.
  • Гребенчатая выноска. При создании выноски с группы элементов контролируются параметры каждого элемента. Применяется для схематичных и детальных элементов армирования.
  • Цепная выноска. При создании выноски с группы элементов контролируются параметры каждого элемента. Применяется для схематичных и детальных элементов армирования.
  • Обозначение сеток. Команда предназначена для получения ассоциативных выносок как с отдельных схематичных сеток, так и с массивов.
  • Позиционирование деталей изделия. Команда предназначена для получения ассоциативных выносок с элементов чертежей марок сеток и каркасов.
  • Обозначение диаметров загибов арматурных стержней (арматурные стержни детального армирования).
  • Обозначение маркировки сварных швов.

Ассоциативные выноски ко всем элементам армирования обеспечивают автоматическое обновление данных выноски при изменении свойств объекта и данных об элементе в выноске.

Сборки и спецификации

Раздел содержит команды, выполняющие сервисные функции. Возможности, предоставляемые инструментами этого раздела:
  • возможность разгиба анкерного крюка;
  • регистрация чертежа детали для последующего использования сформированной марки в чертежах конструкций;
  • резка массива стержней для создания нестандартных арматурных изделий;

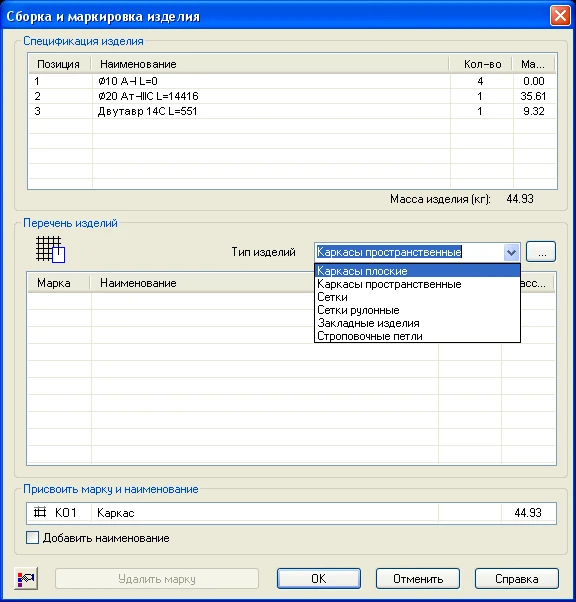

  • сборка и маркировка изделий из отдельных элементов армирования, в том числе арматурных и закладных (рис. 37).
  • Раздел содержит команды, предназначенные для создания на чертеже ассоциативных выносок, обеспечивающих жесткую связь данных в выноске и элементе (рис. 35−36).

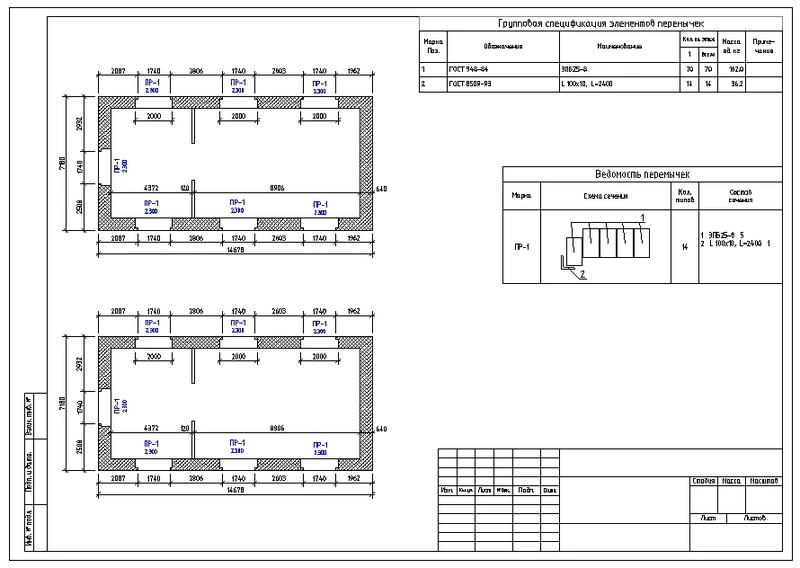

Составные перемычки над проемами

Раздел содержит базу данных стандартных элементов (перемычки брусковые, плитные, фасадные, сортамент металлопроката), используемых при формировании составных перемычек. База сечений перемычек включает множество готовых сечений, а также обеспечивает возможность:
  • быстрого и удобного формирования и редактирования сечений с помощью специального диалога;
  • удобного отбора сечений из базы — по параметрам проема и стены.

Программа обеспечивает автоматический подбор вариантов реализации каждого элемента сечения в базе данных проекта, создание маркировки и сохранение всей необходимой информации в чертеже. При формировании перемычки автоматически отслеживается соответствие графических параметров данным из базы, в случае их несоответствия программа сообщает пользователю об ошибке (рис. 38). Ведомости и спецификации перемычек по этажам, фрагментам или по всему объекту формируются в автоматическом режиме.

Плиты перекрытий

Раздел содержит базу данных стандартных плит перекрытия. Реализованы следующие функции:
  • раскладка как одиночной плиты, так и массива плит определенного типа, задаваемого пользователем;
  • автоматическая раскладка плит по заданному участку, подбор нескольких вариантов раскладки с использованием плит из базы проекта (рис. 39);
  • контроль опирания плит на стену;
  • распределение монолита по участку;
  • редактирование раскладки и одиночных плит;
  • перестановка плит и монолитных участков в пределах существующего участка раскладки;
  • слияние и разбиение монолитных участков в пределах раскладки;
  • замена плиты на монолитный участок и наоборот, а также замена плиты на плиту другого размера;
  • перенумерация плит перекрытий;
  • получение информации по указанным плитам;
  • формирование спецификаций плит перекрытий на этаж, объект, по выбору на чертеже;
  • подсчет в спецификации к схеме раскладки плит перекрытия количества закладных изделий, отрисованных на чертеже раскладки плит с использованием инструмента Условное изображение элемента раздела Схематичное армирование (рис. 40−41).

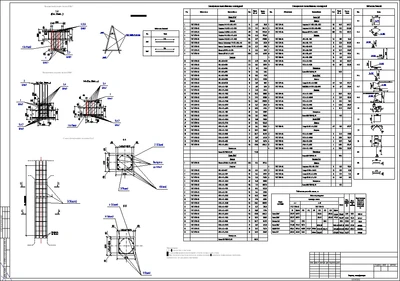

Результатом применения инструментов программы являются полностью оформленные чертежи марок КЖ и КЖИ. Сроки выполнения проектных работ снижаются минимум на 30%. В качестве примера приводим чертеж перекрытия, выполненный средствами программы Project Studio CS Конструкции (рис. 42−43).

Системные требования
  • Процессор Intel Pentium или AMD Athlon с тактовой частотой 2,2 ГГц или выше.
  • Оперативная память — 2 (4) Гб для 32-битной операционной системы и 4 (8) Гб для 64-битной.
  • Свободное место на жестком диске (минимум) — 1 Гб.
  • Поддержка экранного разрешения 1024×768 и режима TrueColor.
  • Мышь или другие устройства указания.
СУБД
  • SQL Server 2012 R2 Express Edition или старше для Windows 10.
  • SQL Server 2008 R2 Express Edition или старше для остальных версий Windows.
Операционная система
  • Microsoft Windows Vista.
  • Microsoft Windows 7.
  • Microsoft Windows 8.
  • Microsoft Windows 10.

Поддерживаются как 32-битные, так и 64-битные версии указанных операционных систем.

Программное обеспечение
  • AutoCAD 2007/2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.
  • Autodesk Architectural Desktop 2007.
  • AutoCAD Architecture 2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.
  • Autodesk Building Systems 2007.
  • AutoCAD MEP 2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.

Возврат к списку

Подбор параметров
Разработчик
Направление

Подпишитесь на рассылку и будьте в курсе последних новостей!

+
