Область применения

Программный продукт Project Studio CS Отопление включает в себя специализированные инструменты инженера-проектировщика отопительных систем. Из создаваемой модели систем отопления пользователь получает практически всю необходимую документацию:

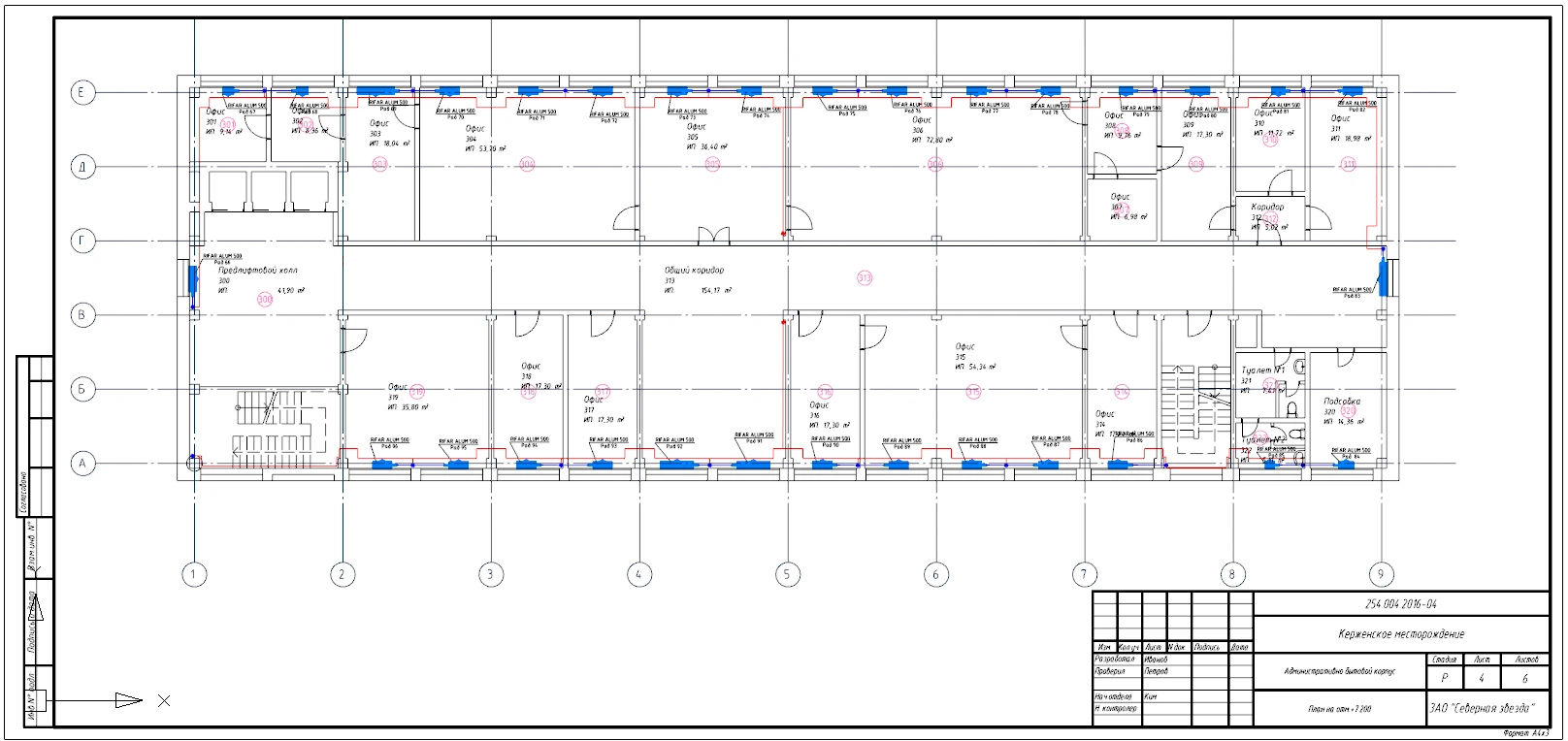

• поэтажные планы систем отопления;

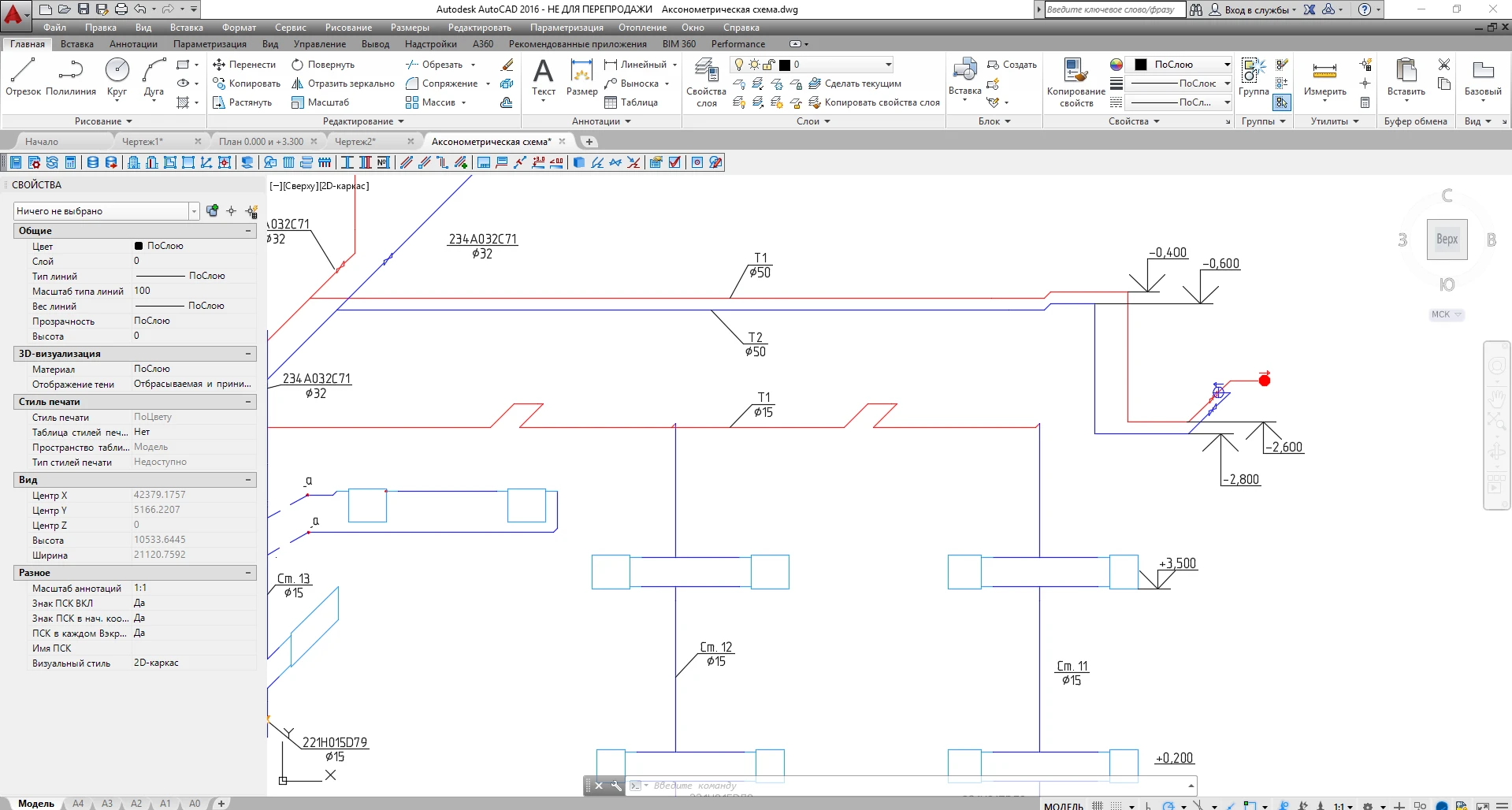

• аксонометрические схемы систем отопления;
• спецификацию оборудования;
• экспликацию помещений;
• общий отчет по проекту;
• ведомость отопительных приборов;
• ведомость циркуляционных колец;
• ведомость гидравлического расчета циркуляционных колец;
• отчет по настройкам арматуры;
• ведомость теплового расчета приборов отопления;
• трехмерную твердотельную модель системы отопления.

Следует отметить, что трехмерная модель системы, аксонометрические схемы, спецификация оборудования и ведомости с отчетами генерируются автоматически.

Удобный интерфейс

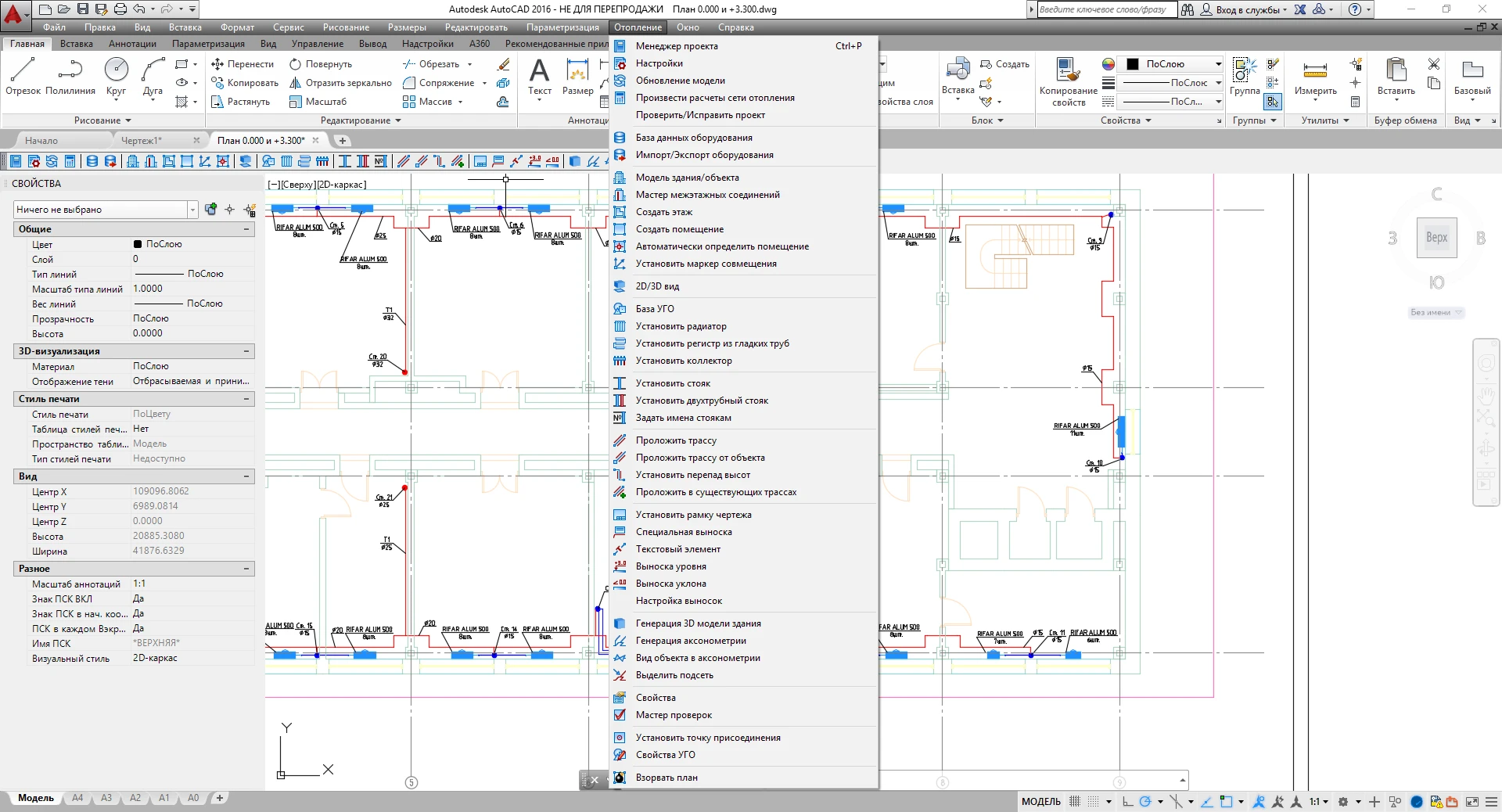

Программа Project Studio CS Отопление имеет привычный интерфейс, что позволяет свести к минимуму сроки ее внедрения. Пользователь работает со стандартными выпадающими меню, панелями инструментов, командной строкой. Кроме того, в Project Studio CS Отопление реализованы сервисные функции создания моделей систем отопления, такие как контекстное меню, режимы отслеживания и объектной привязки и т.п.

Интеллектуальные объекты Project Studio CS Отопление

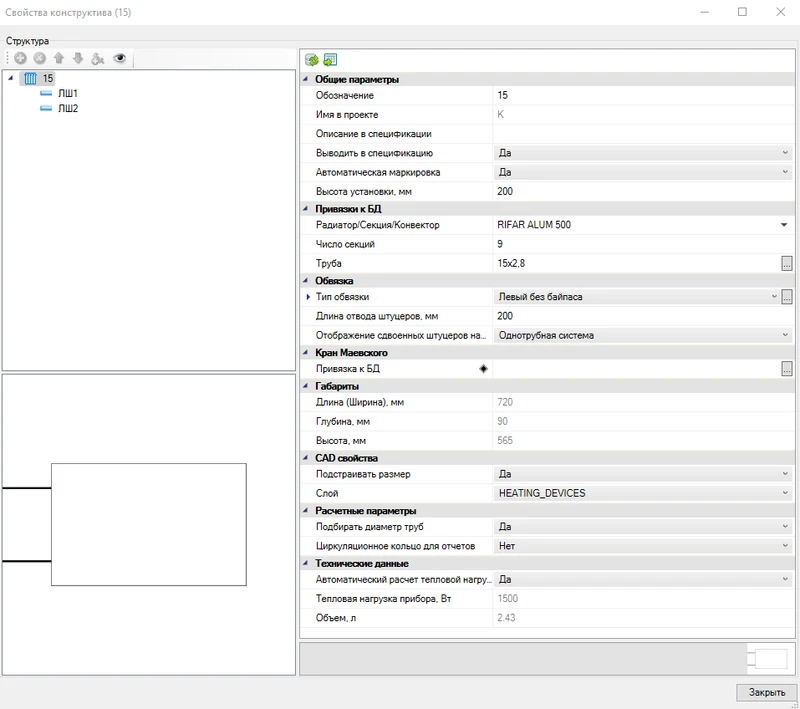

Все объекты Project Studio CS Отопление (трубопроводы, отопительные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Любой из объектов обладает характерными для этого элемента свойствами, которые в процессе проектирования можно редактировать. Для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов можно выбрать сортамент и типоразмер, для отопительных приборов – типоразмер или количество секций и характеристики обвязки с учетом арматуры, а для трубопроводной арматуры – сортамент и типоразмер.

Открытые базы данных

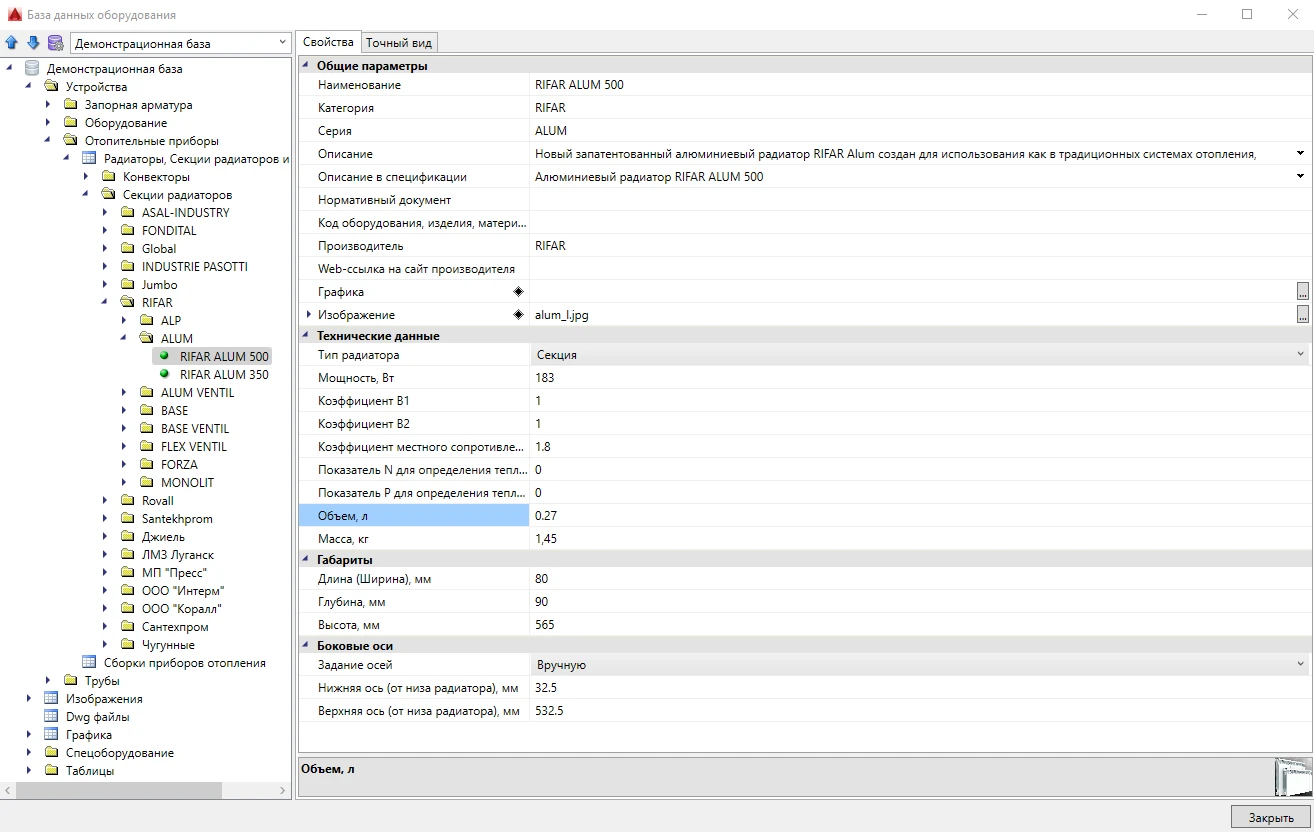

База данных Project Studio CS Отопление содержит около 6000 элементов отопительных систем. Представлены наиболее популярные в России отечественные и зарубежные производители отопительного оборудования, такие как Honeywell, Danfoss, Zetkama, VAN-TUBO, Wilo, Grundfos, ОАО «САНТЕХПРОМ», Global, «Джиель» и др.

Все базы данных Project Studio CS Отопление открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего нет необходимости владеть навыками программирования. Достаточно умения работать в простейшем табличном редакторе.

Работа с этажами, помещениями и стояками

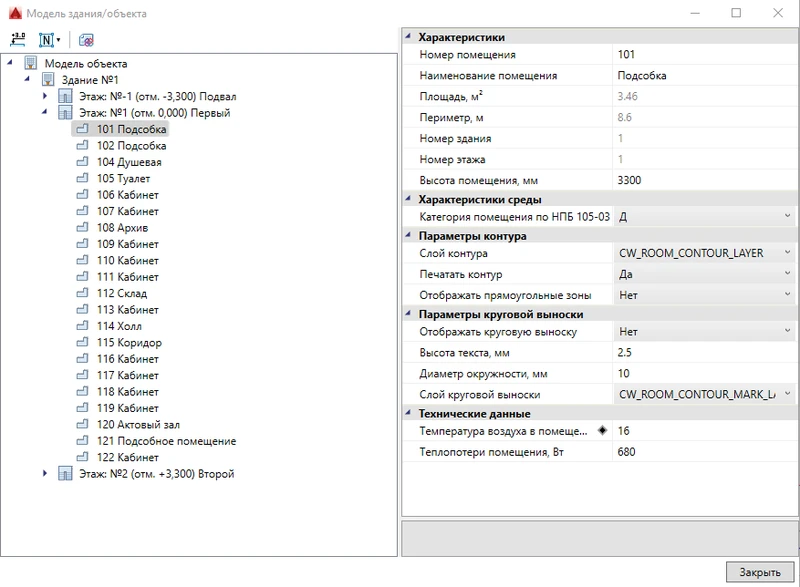

Существует возможность загрузить помещения через IFC-формат. Также инженер может самостоятельно определить контуры помещения как в автоматическом, так и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же возможно изменить характеристики (свойства) каждого этажа или помещения – теперь для этого нет необходимости отдельно открывать каждый чертеж.

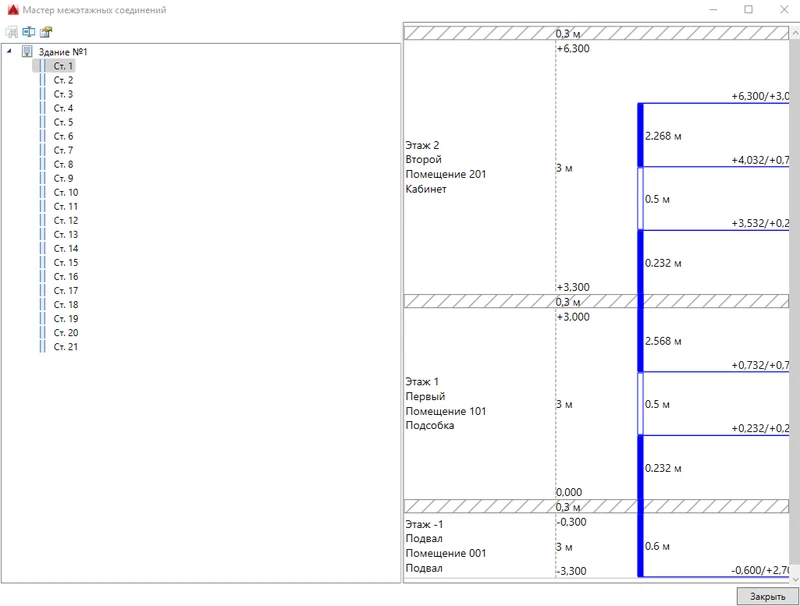

Для просмотра и анализа всех спроектированных стояков в здании и для редактирования их свойств предназначен Мастер межэтажных соединений.

Гидравлический и тепловой расчет. Формирование трехмерной твердотельной модели системы отопления

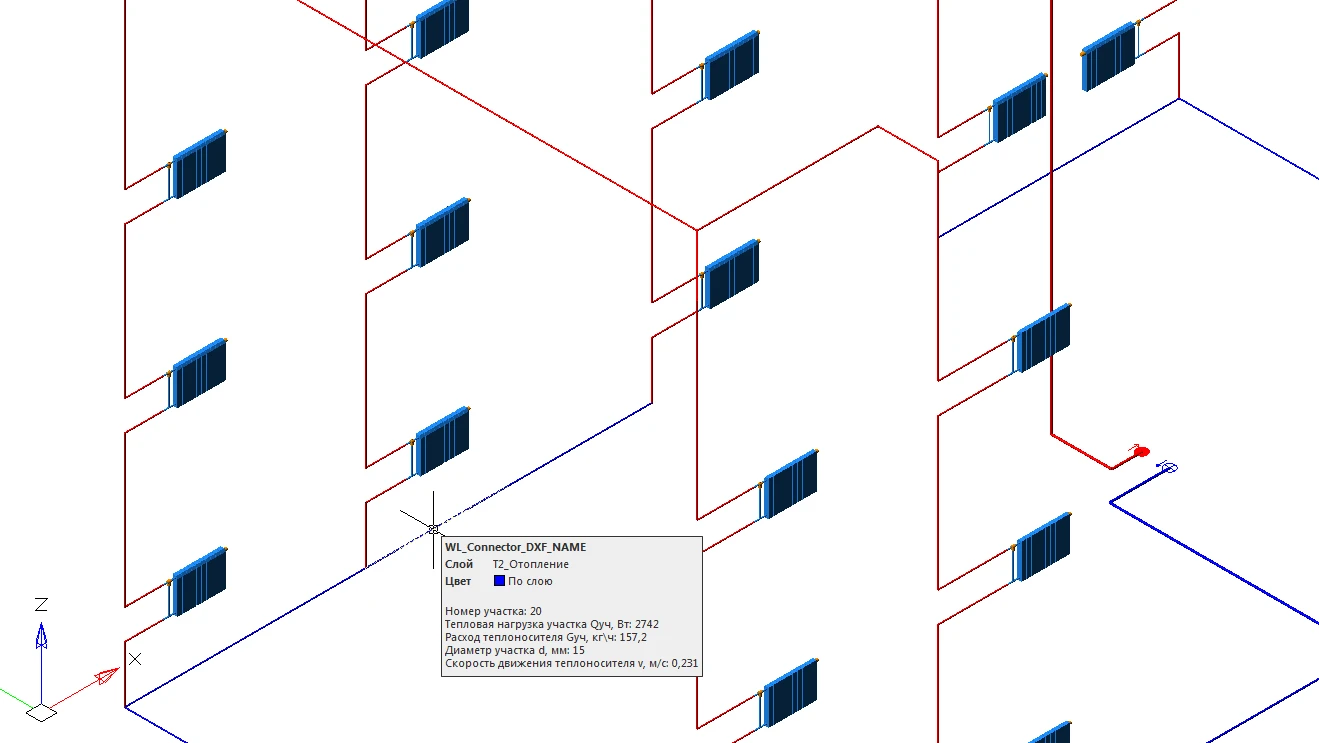

При проведении расчета программа создает полную трехмерную модель системы отопления. Реализована возможность просматривать расчетные параметры в участках сети. На участках производится расчет тепловой нагрузки, расхода теплоносителя, скорости движения, потерь давления в трубах и на местных сопротивлениях, а по результатам этих расчетов осуществляется подбор диаметра труб и числа секций радиаторов.

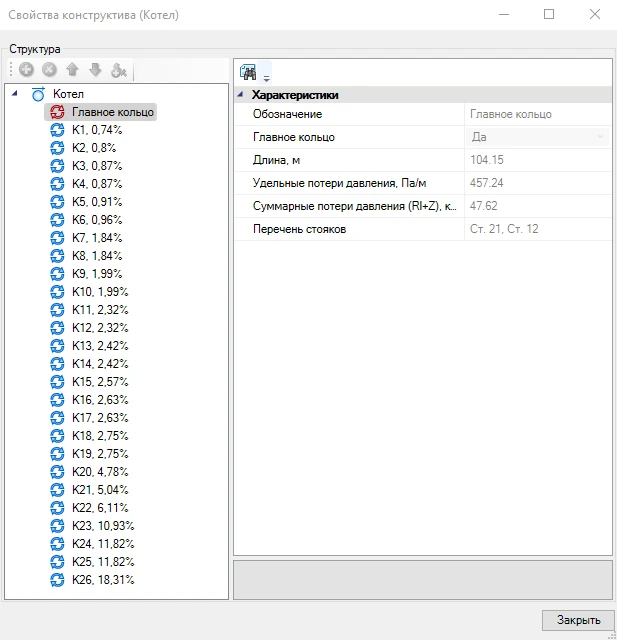

На странице свойств Вход в систему отопления можно увидеть список колец. Кроме того, имеется возможность визуализации кольца в расчетной модели. Также отображена разность увязки второстепенных колец с главным кольцом. Это позволяет увидеть кольца и найти нужное место установки балансировочной арматуры для увязки второстепенных колец с главным.

Оформление

Программа Project Studio CS Отопление полностью соответствует требованиям отечественных нормативных документов. Все табличные формы отвечают ГОСТ 21.602-2011 и ГОСТ 21.110-2013. Размещение на чертеже рамки с основной надписью осуществляется по ГОСТ Р 21.1101-2013.

В программе реализован следующий функционал: уклон (информация берется с трубопровода), высотная отметка (автоматически считывающая реальную высоту объекта), текстовый элемент (врезка в трубы обозначений трубопровода Т1 и Т2) и спецвыноска.

Согласованность данных

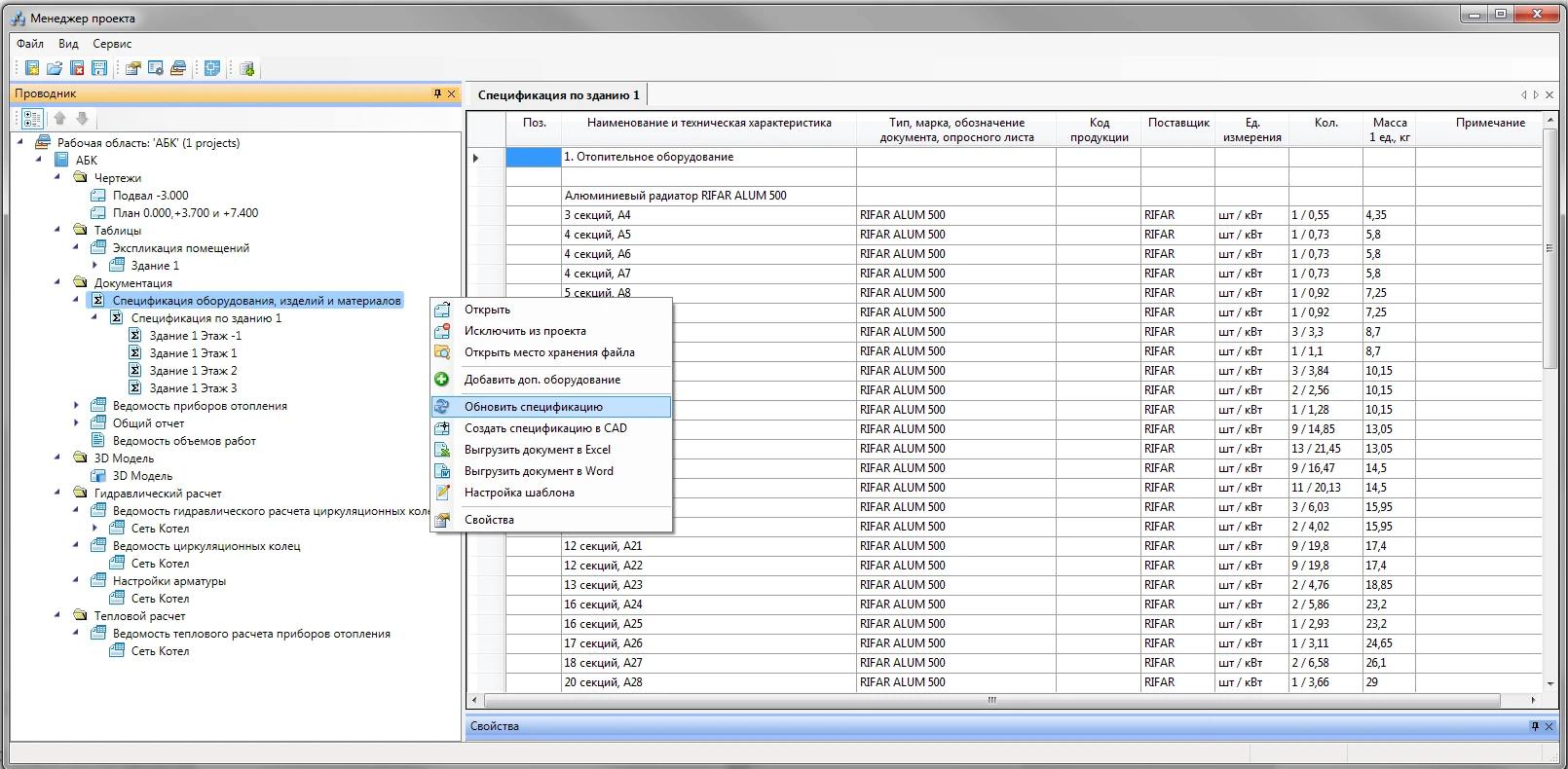

Для согласования данных в Project Studio CS Отопление используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту Project Studio CS Отопление. Это позволяет получать точные спецификации оборудования. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем отопления.

Также имеется возможность получать поэтажные спецификации оборудования. Это особенно важно в тех случаях, когда проектируется крупный объект и необходимо определить, какое отопительное оборудование нужно доставить на определенный этаж.

Кроме того, предусмотрена возможность настройки шаблона спецификации, что обеспечивает большое преимущество при получении документации, необходимой пользователю.

Экспликация помещений

Программа поддерживает возможность получения экспликации помещений и ее вывода в Word, Excel или в AutoCAD.

Ведомости чертежей, документов и объемов работ

Реализовано получение в полуавтоматическом режиме ведомости рабочих чертежей основного комплекта по ГОСТ 21.101-97, ведомости ссылочных и прилагаемых документов по ГОСТ 21.101-97 и ведомости объемов строительных и монтажных работ по ГОСТ 21.111-84. Эти ведомости можно вывести в Word, Excel или в AutoCAD.

Общий отчет

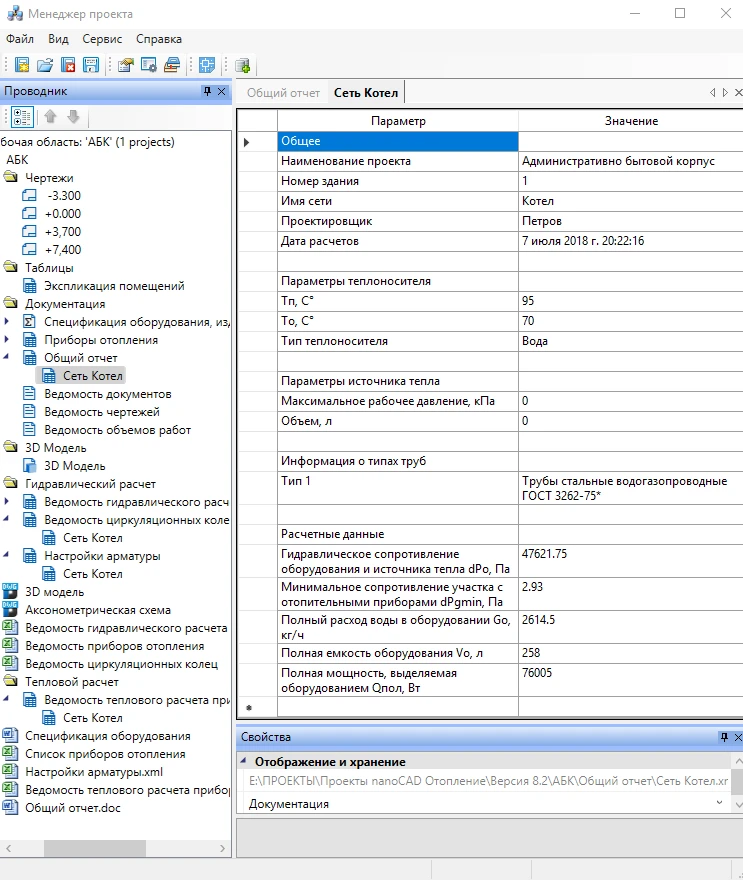

В общий отчет выводятся основные параметры проекта, информация о теплоносителе, трубах и расчетные данные. Отчет обновляется при каждом запуске расчетов и может быть выведен в Word и Excel.

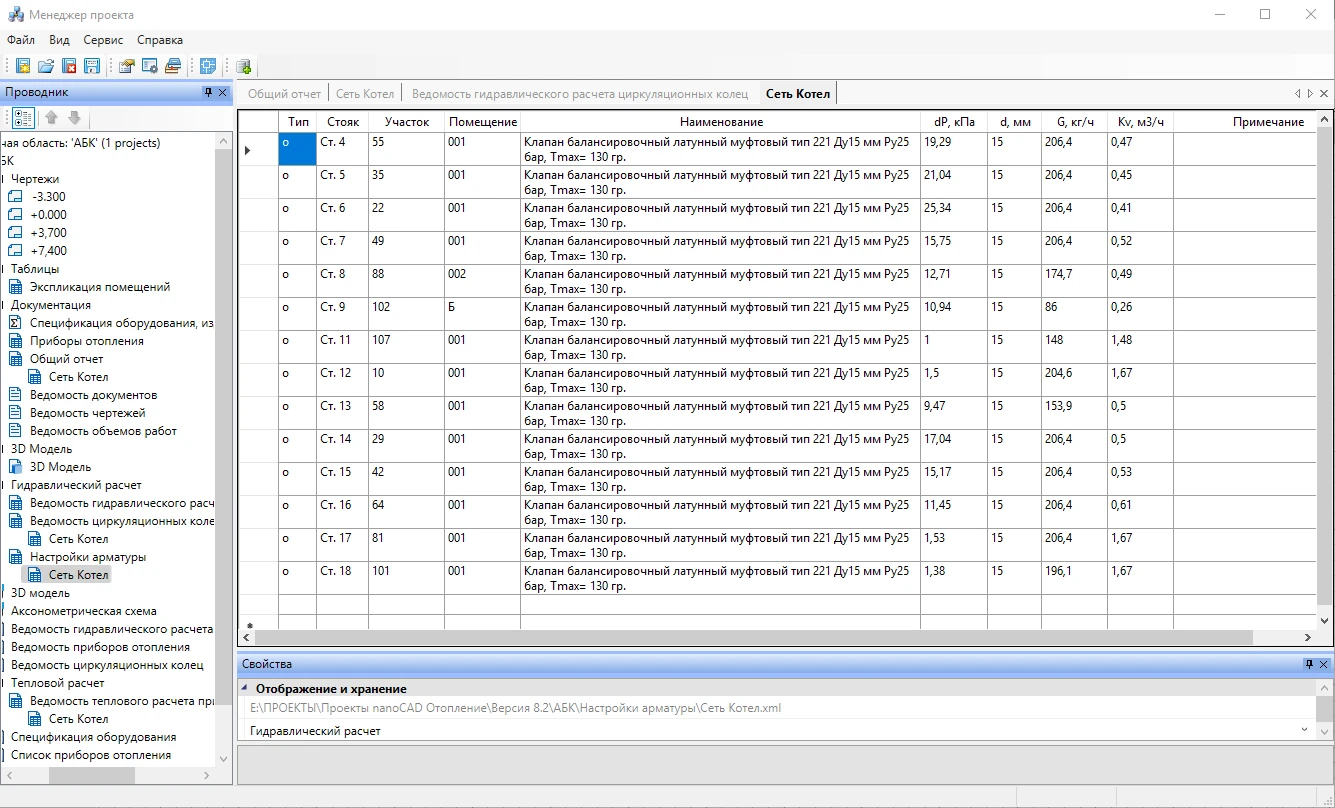

Ведомость циркуляционных колец, ведомость гидравлического расчета циркуляционных колец и настройки арматуры

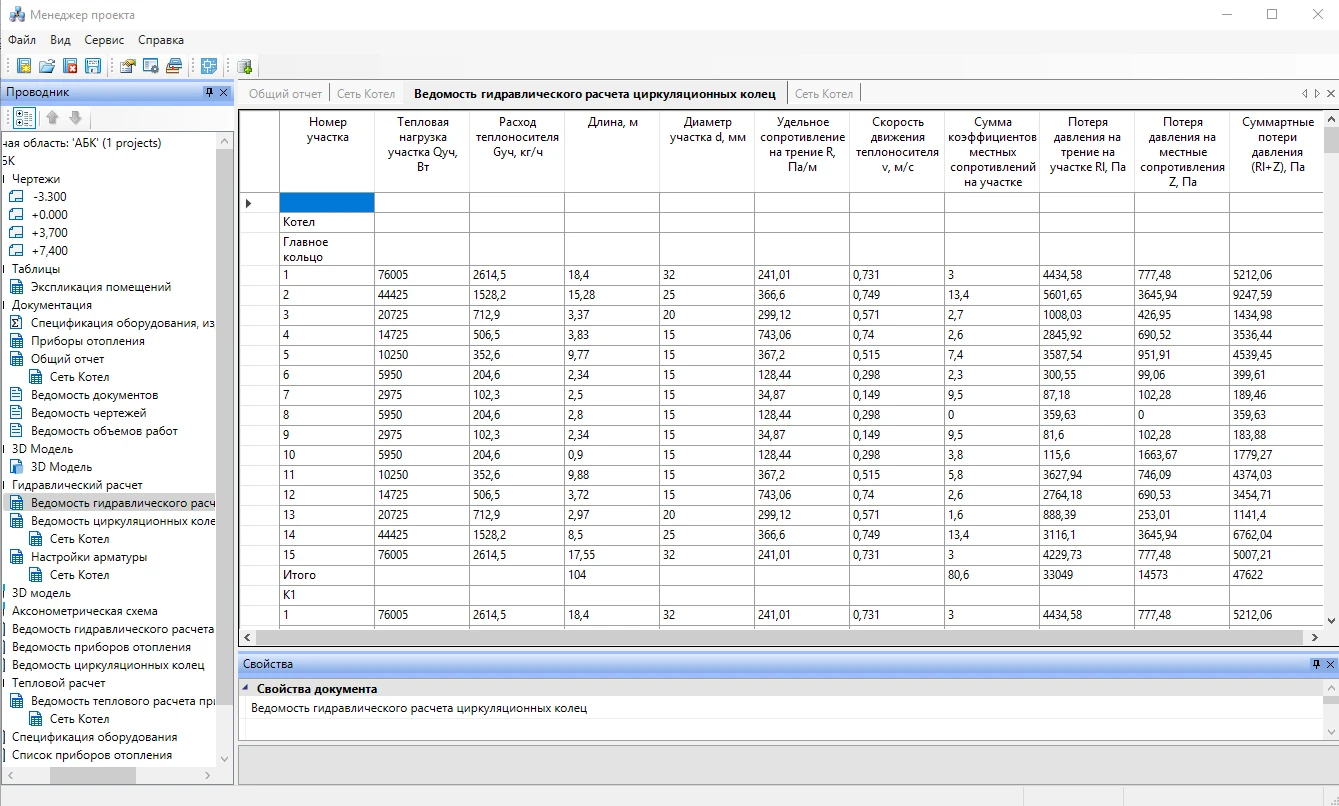

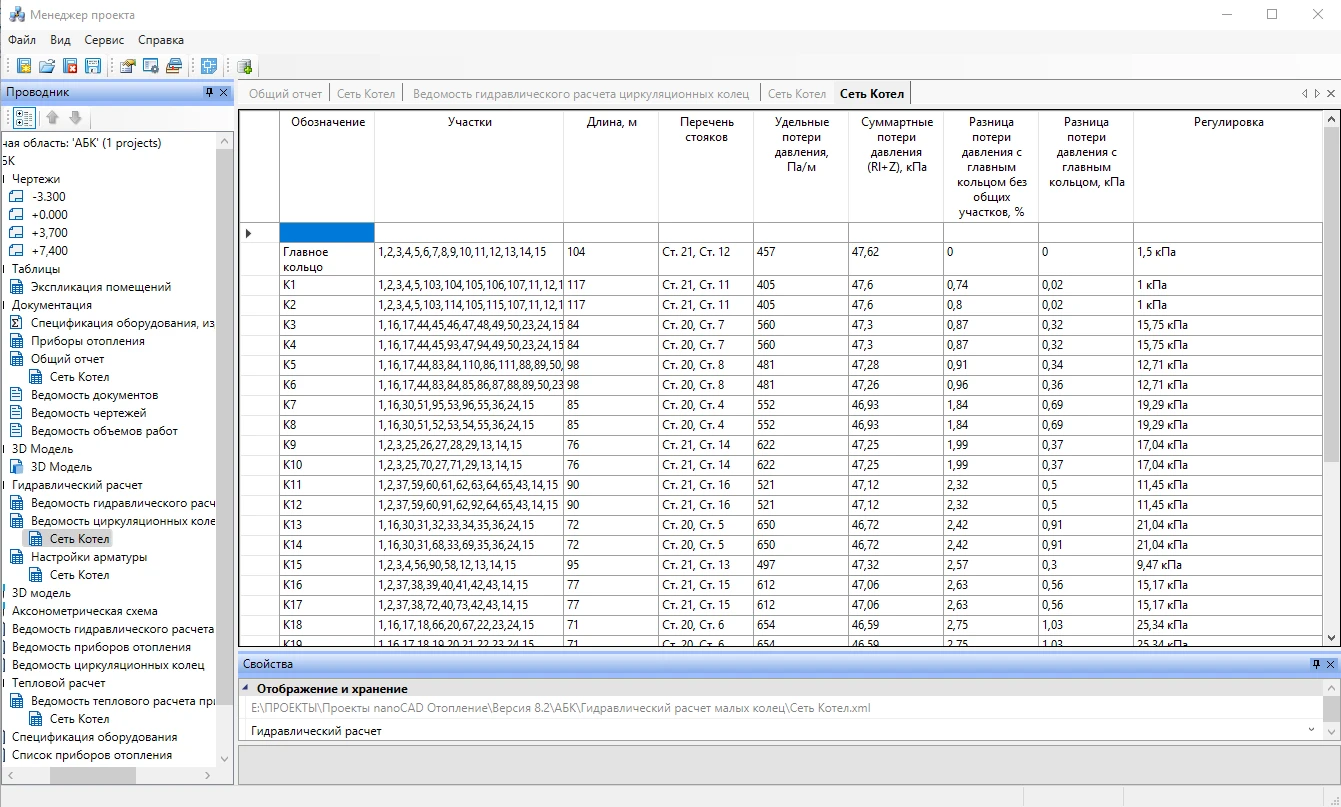

Реализован гидравлический расчет систем водяного отопления по СНиП 41-01-2003 (гидравлический расчет главного циркуляционного кольца и гидравлический расчет второстепенных колец). В Менеджере проекта формируются отчеты «Ведомость гидравлического расчета циркуляционных колец» и «Ведомость циркуляционных колец». Обе ведомости можно вывести в Excel.

Ведомость теплового расчета приборов отопления

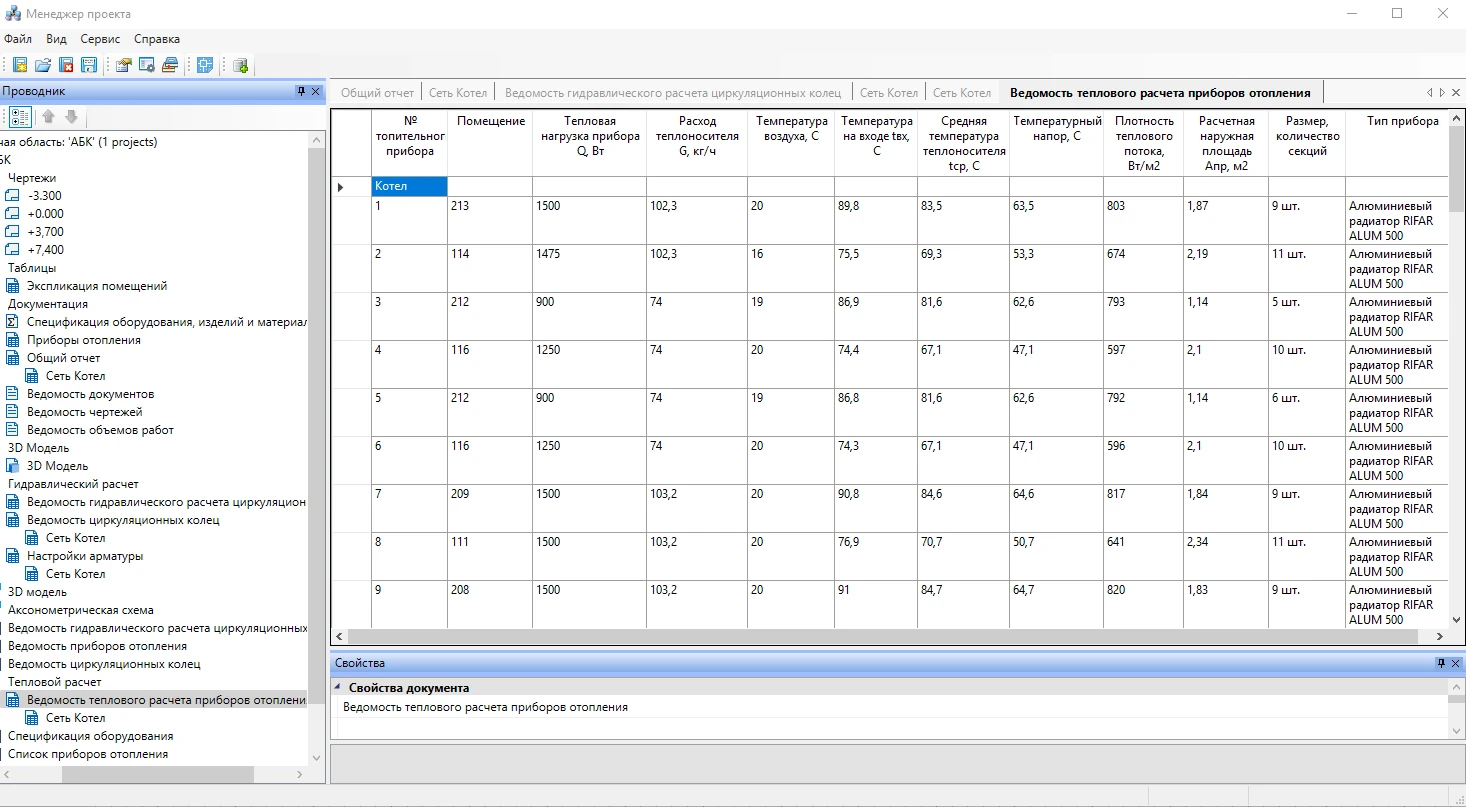

Реализован тепловой расчет систем отопления. В Менеджере проекта формируется ведомость теплового расчета приборов отопления, которую можно вывести в Excel.

Отчеты «Приборы отопления» и «Список приборов отопления»

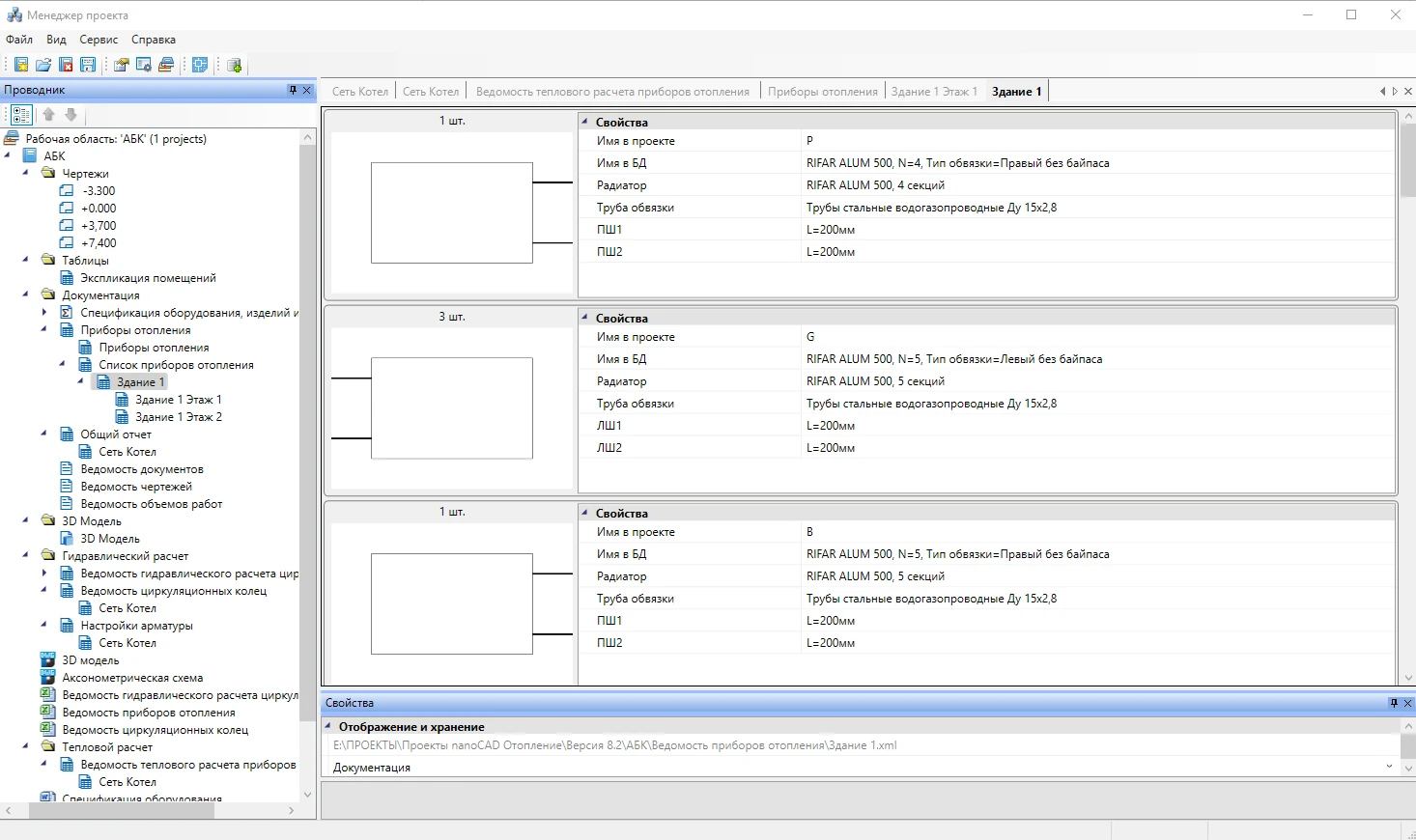

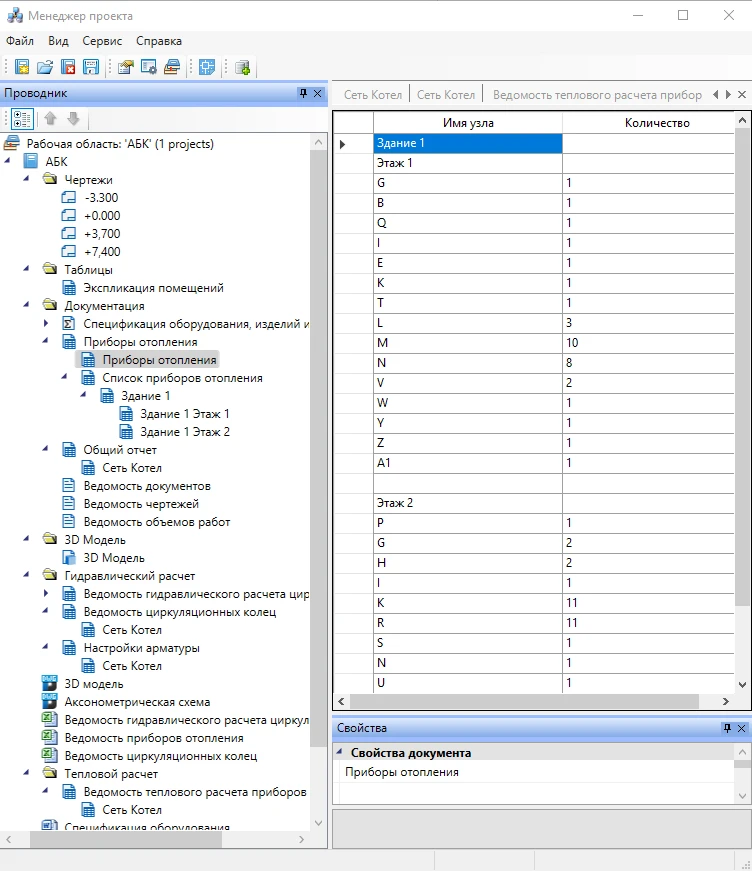

В Project Studio CS Отопление предусмотрены отчеты «Приборы отопления» и «Список приборов отопления» с возможностью вывода по этажам. Эта функция позволяет заранее сообщить монтажникам, какие приборы и с какими обвязками потребуется доставить на определенный этаж, что поможет значительно ускорить монтаж системы отопления. Отчеты можно вывести в Excel.

Передача данных через IFC

Благодаря реализации экспорта в обменные файлы стандарта IFC информационные модели инженерных систем, выполненные в Project Studio CS Отопление, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе, будь то ARCHICAD, Revit, Allplan или какая-либо другая.
