RasterID

от40 300 р.

RasterID – программа, позволяющая сканировать и обрабатывать растровые изображения, а также автоматизировать регистрацию отсканированных изображений в электронном архиве, системе документооборота

RasterID – программа, позволяющая сканировать и обрабатывать растровые изображения, а также автоматизировать регистрацию отсканированных изображений в электронном архиве, системе документооборота.

RasterID – оптимальное решение для перевода бумажного архива в электронный вид. В программу включен модуль сканирования WiseScan, реализованы возможности пакетной и индивидуальной обработки сканированных изображений, их индексация в соответствии с информацией в титульном блоке, экспорт полей титульного блока во внешнюю базу данных (систему документооборота).

Сканирование

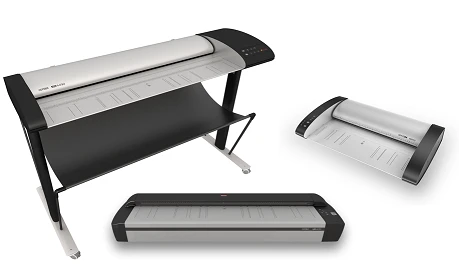

Модуль WiseScan – это всё, что вам понадобится для быстрого и интеллектуального сканирования на всех моделях сканеров Contex (Contex Card+) и сканеров с TWAIN-интерфейсом.

Предусмотрены пять режимов работы модуля WiseScan:

  • для просмотра – с выводом изображения на экран для дальнейшей обработки;
  • в файл – с автоматическим именованием документов;
  • с выводом на печать для тиражирования оригиналов;
  • по сети, используя технологию Scan-to-Net;
  • в пакетном режиме с заданным сценарием обработки.

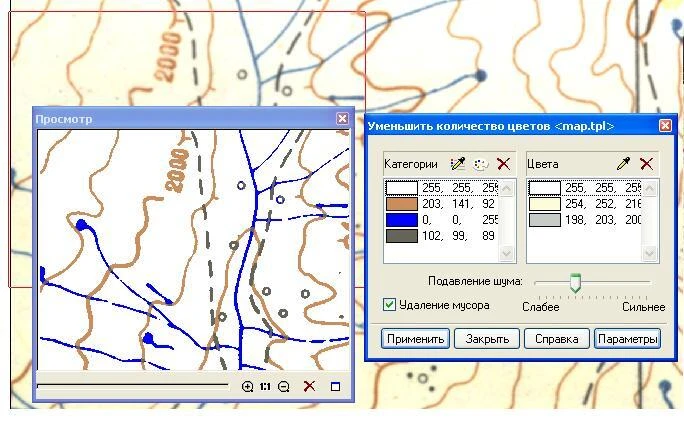

При работе с цветными изображениями RasterID может рассчитать палитру классифицированных цветов и сохранить ее в LUT-файле непосредственно в процессе сканирования. Это позволяет уменьшить количество цветов на растровом изображении, оставив только цвета оригинала. Соответственно уменьшается и размер растрового файла.

Печать и цветовая калибровка

Обычный способ вывода растровых изображений на печать дополнен в RasterID возможностью печати с управляемой автоматической раскладкой изображений на листе или рулоне. За счет оптимальной раскладки эта возможность экономит бумагу при выводе на печать набора растровых изображений. Предусмотрено задание полей для листа, вписывание и обрезка по формату листа, разрезание на страницы. Для цветных изображений обеспечена возможность индивидуальной цветовой коррекции пары «сканер — плоттер» и поддержка стандартных цветовых ICC-профилей.

Настроенные параметры печати можно сохранять в файл шаблона для использования при пакетном режиме печати.

Коррекция сканированных изображений

RasterID предлагает следующие возможности повышения качества сканированных растровых изображений (как в ручном, так и в пакетном режимах):

  • устранение перекоса;
  • коррекция по четырем точкам рамки;
  • фильтрация монохромных изображений (удаление «мусора», сглаживание, заливка «дырок», утолщение и утоньшение линий);
  • коррекция цветных и полутоновых изображений (цветные фильтры, регулировка яркости и контрастности, коррекция по гистограмме, гамма-коррекция, коррекция палитры и т.д.);
  • обрезка пустых полей изображения, обрезка по рамке, обрезка по заданному формату в ручном режиме;
  • приведение к ближайшему формату, увеличение до ближайшего формата;
  • поворот и зеркальное отображение;
  • масштабирование;
  • преобразование в полноцветный, индексированный и полутоновой растр;
  • разделение цветных и полутоновых изображений на монохромные слои;
  • адаптивное размытие, используемое для устранения «зернистости» изображения;
  • специальные инструменты для внесения изменений в растровую графику (возможность рисовать и стирать линии и объекты на растровом изображении, вводить текст и т.д.).

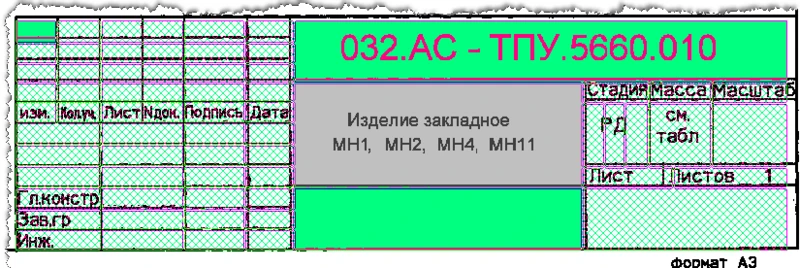

Поиск и распознавание штампа (индексация)

Отсканированный документ может быть помещен в систему документооборота. Для поиска этого документа формируется карточка с атрибутами, полностью его описывающими (шифр, наименование и т.д.). Всю эту информацию можно взять из штампа документа. Уникальной особенностью RasterID является поиск графического изображения штампа (титульного блока) на отсканированном документе, разбиение его на отдельные ячейки и распознавание текста в этих ячейках.

Для обучения программы тому или иному типу титульного блока достаточно обвести такой титульный блок прямоугольником — RasterID распознаёт структуру штампа, создает список полей, которые могут быть поименованы и использованы как имена полей базы данных.

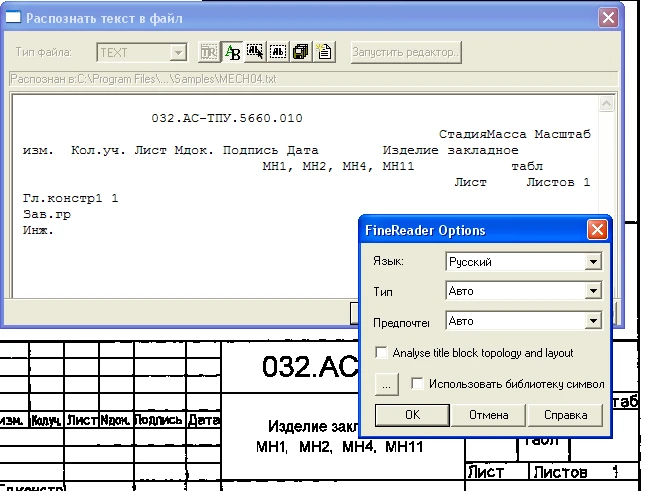

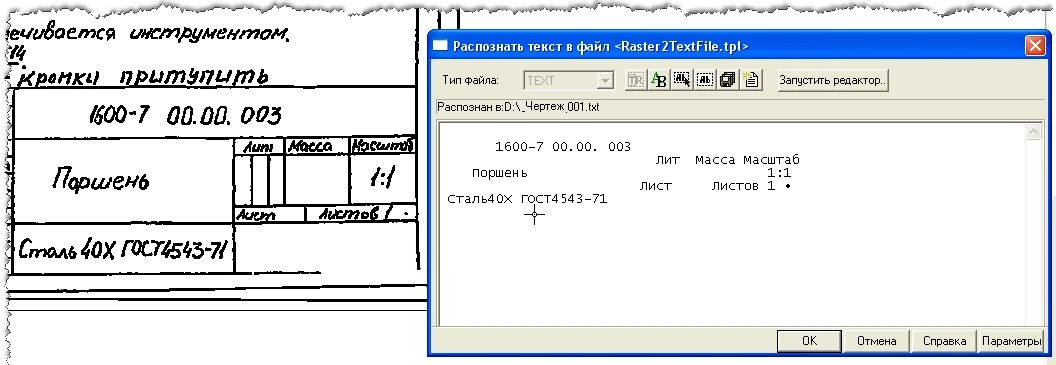

Распознавание текста (Abbyy Finereader)

В состав RasterID включен дополнительный модуль распознавания текста FineReader от компании ABBYY. Модуль распознавания текста FineReader способен распознавать как печатный текст (типографский, машинописный), так и текст, написанный печатными буквами от руки на разных языках.

Опции FineReader позволяют настроить его под конкретную задачу. Его настройки позволяют указать:

  • язык распознаваемого текста: один из сорока вариантов, включая комбинацию «русско-английский»);
  • тип печати текста: например, если текст напечатан на пишущей машинке или на матричном принтере, следует выбрать соответствующий вариант;
  • предпочтительный вид символов: прописные, строчные или цифры;
  • FineReader предоставляет дополнительные возможности по поиску штампа и распознаванию полей. В некоторых случаях это может улучшить качество распознавания;
  • возможно использование пользовательских OCR-символов из указанной библиотеки при распознавании текстов.

FineReader выполняет распознавание с хорошим качеством без дополнительного обучения (при условии, что параметры заданы верно, например, язык).

Распознанный текст со всего растрового изображения или с его фрагмента можно записать во внешний файл в формате *.txt

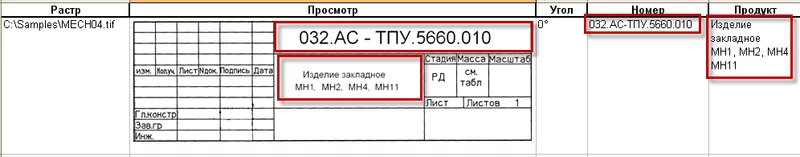

Передача распознанных данных из штампа

Графический фрагмент штампа и распознанный текст можно передать во внешнюю базу данных или систему документооборота с помощью Приемника данных. В RasterID уже реализованы наиболее распространенные приемники данных, такие как MS Excel, MS Access, TDMS, ODBC (для системы документооборота), текстовый файл с разделителями. При необходимости пользователь может самостоятельно создавать и подключать приемники данных к своим системам.

Автоматизация обработки

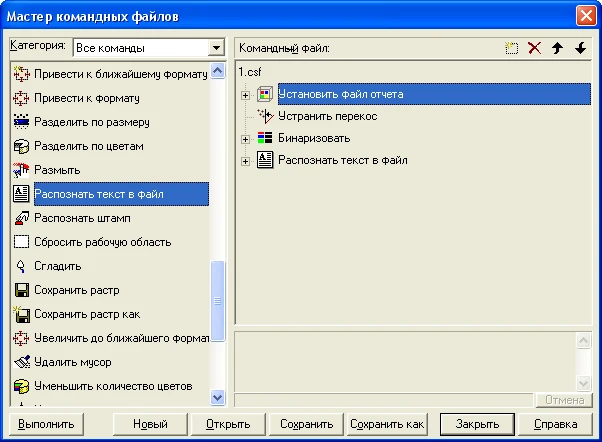

Необходимый набор команд для обработки задается простым перетаскиванием команды из списка в поле сценария в диалоге «Мастер командных файлов». После задания параметров команд можно сразу запустить обработку или же сохранить заданный сценарий обработки в отдельный файл.

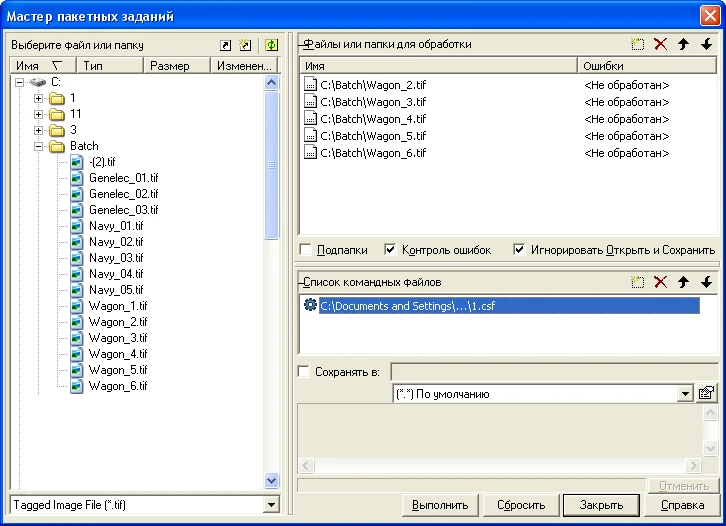

Для автоматизации обработки большого количества файлов по определенному сценарию используется инструмент «Мастер пакетных заданий». В этом диалоге можно выбрать набор файлов или папку с определенным типом файла (включая вложенные папки), выбрать Командный файл для обработки с заданным сценарием и нажать кнопку Выполнить. Программа выдает отчет о ходе обработки изображений, доступный для сохранения в файл.

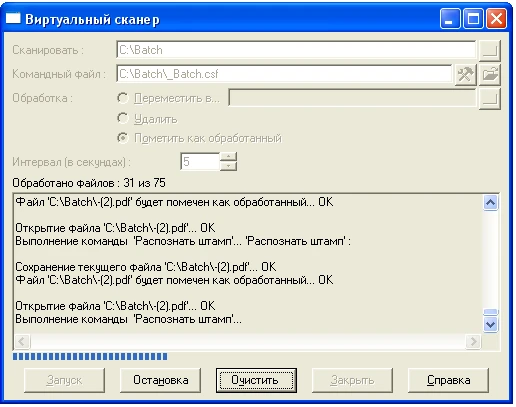

Виртуальный сканер

«Виртуальный сканер» в RasterID позволяет задать сценарий обработки и указать папку на диске, в которой будут появляться отсканированные изображения. Через установленный промежуток времени «виртуальный сканер» будет обращаться к этой папке и обрабатывать появившиеся в ней изображения по установленному сценарию.

ActiveX – CSRasterTT

В работе RasterID использует управляющий элемент ActiveX — CSRasterTT. Для работы с ним можно использовать стандартные средства разработки: объектно-ориентированные языки программирования, такие как MS Visual Basic, MS Visual C++, Borland Delphi, имеющие COM-интерфейс. Взаимодействие между управляющим элементом и другими приложениями может быть различного типа сложности. Например, управляющий элемент ActiveX, на котором построена программа, может предоставлять свои возможности по обработке растровых изображений и распознаванию штампов внутри других приложений. То есть вы можете создать свою программу, используя в качестве основы элемент ActiveX CSRasterTT; также вы можете добавить функциональность элемента к уже существующей программе.
