RChain CS Электрика

Программный продукт RChain CS Электрика предназначен для автоматизированного проектирования промышленных и гражданских объектов в части силового электрооборудования (ЭМ), внутреннего электроосвещения (ЭО), молниезащиты и заземления (ЭГ), охранно-пожарной сигнализации (ОПС).

Программа RChain CS Электрика позволяет решать следующие задачи:

Светотехнические расчеты

Автоматическая расстановка светильников на основании расчета освещенности по методу коэффициента использования.
Автоматическая расстановка осветительных приборов с вложенными семействами в качестве источников света.
Расчет освещенности в пространстве точечным методом.
Вывод расчетных значений в параметры пространства и светотехнический отчет, а также отображением изолюкс на плане.

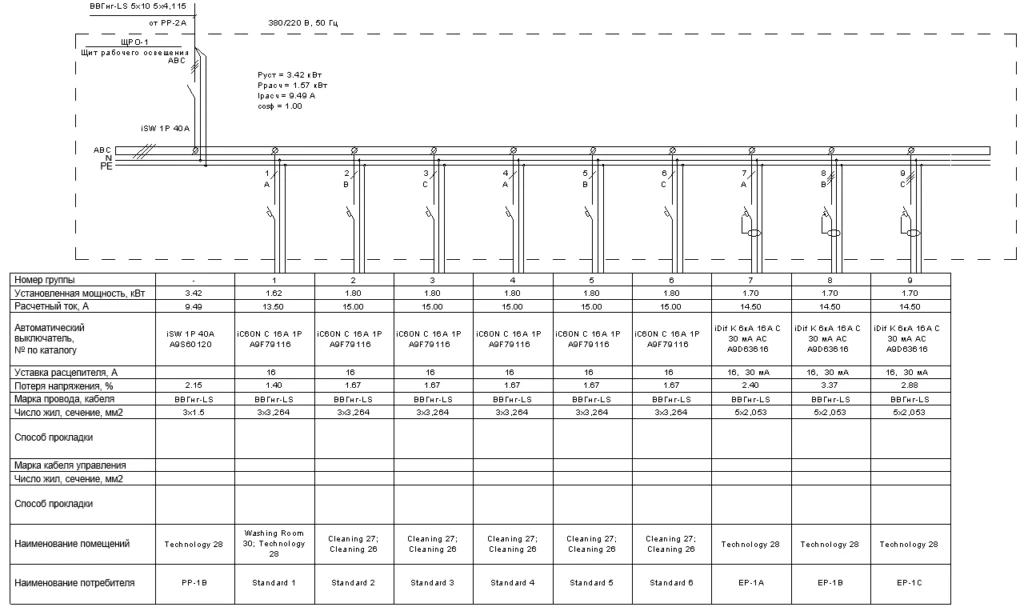

Формирование однолинейной схемы щитов

Генерация графической и табличной формы однолинейной (принципиальной) схемы сети по ГОСТ 21.613-2014.
Автоматическое обновление параметров и структуры.

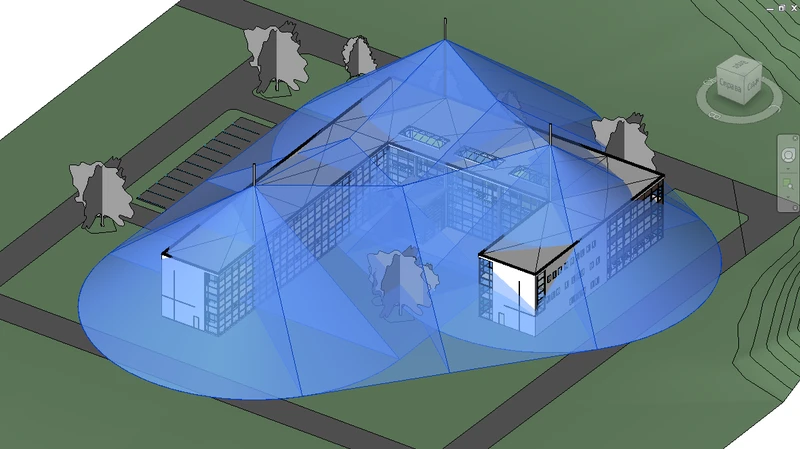

Расчет и построение зоны молниезащиты

Расстановка молниеприемников.
Расчет и построение зон молниезащиты стержневых и тросовых молниеотводов по СО 153-34.21.122-2003 и по РД 34.21.122-87.
Вывод информации о молниеприемниках и защитных зонах в соответствующие спецификации.

Расчет электрических нагрузок

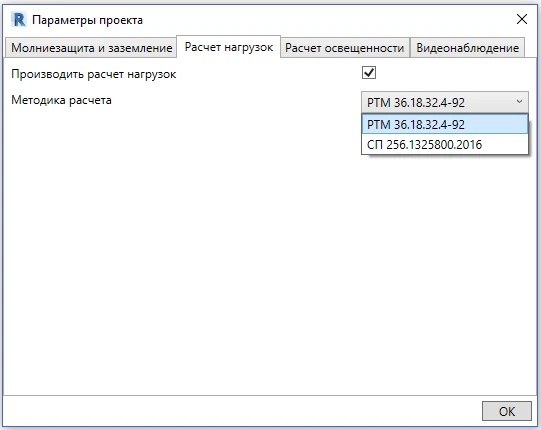

Расчет электрических нагрузок по двум методикам:
- РТМ 36.18.32.4-92 (методика, предназначенная для промышленных объектов);
- СП 256.1325800.2016 (методика, предназначенная для гражданских объектов).

Обустройство заземляющего устройства

Проектирование и расчет сопротивления искусственных заземлителей.
Вывод расчетной информации о заземлителях в соответствующие ведомости.

Расстановка пожарных извещателей

Автоматическая расстановка пожарных извещателей по СП 5.13130.2009 с учетом:
- расстояний от извещателей до стены и между извещателями (СП 5.13130.2009, таблицы 13.3 и 13.5);
- наличия систем пожаротушения и дымоудаления (СП 5.13130.2009, п. 14.1);
- расстояний до осветительных приборов и воздухозаборников (СП 5.13130.2009, п. 13.3.6).

Расчет уровня звука оповещателей

Расчет уровня звука оповещателей:
- в контрольной точке;
- на расстоянии 3 м;
- суммарный уровень звукового сигнала от всех оповещателей.
Вывод расчетной и нормативной информации об оповещателях.

Расчет углов и зон обзора камер системы видеонаблюдения

Расчет углов и зон обзора видеокамер.
Построение зон видеонаблюдения.
Вывод расчетной информации в отчетную таблицу.

О разработчике

CSoft Development

CSoft Development - российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

Что нового

Что нового в RChain CS Электрика 2018.1.2257.2257

Добавлена возможность обработки ошибок, возникающих при обнаружении удаленных ресурсов.
Внесены дополнения и корректировки в пользовательскую документацию.
Исправлены ошибки, возникавшие при:
- открытии проектов, сохраненных в более ранних версиях программы;

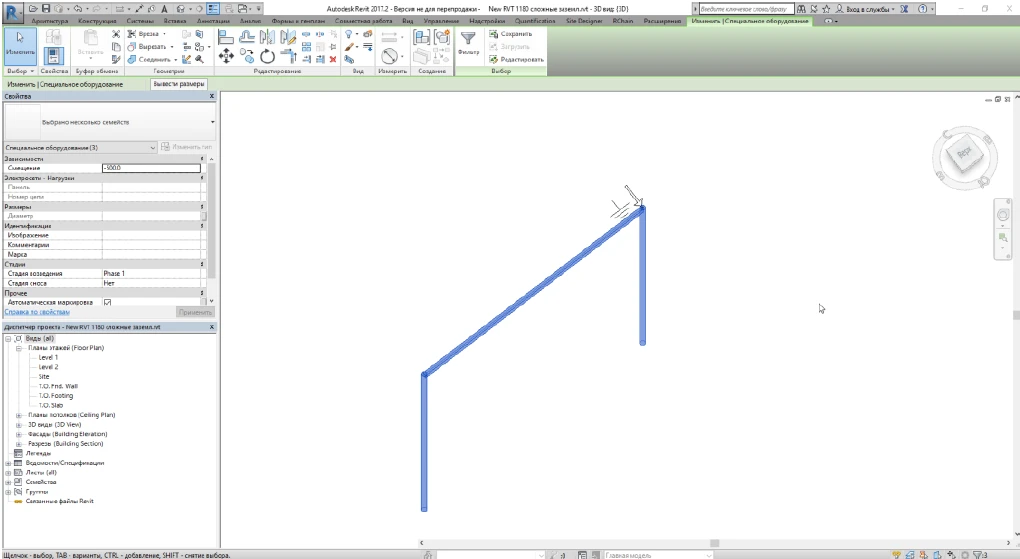

- построении зон для двойных тросовых молниеприемников;
- запуске RChain CS Электрика в Autodesk Revit совместно с другими плагинами.

Что нового в RChain CS Электрика 2018

Поддержка платформы Autodesk Revit 2019.

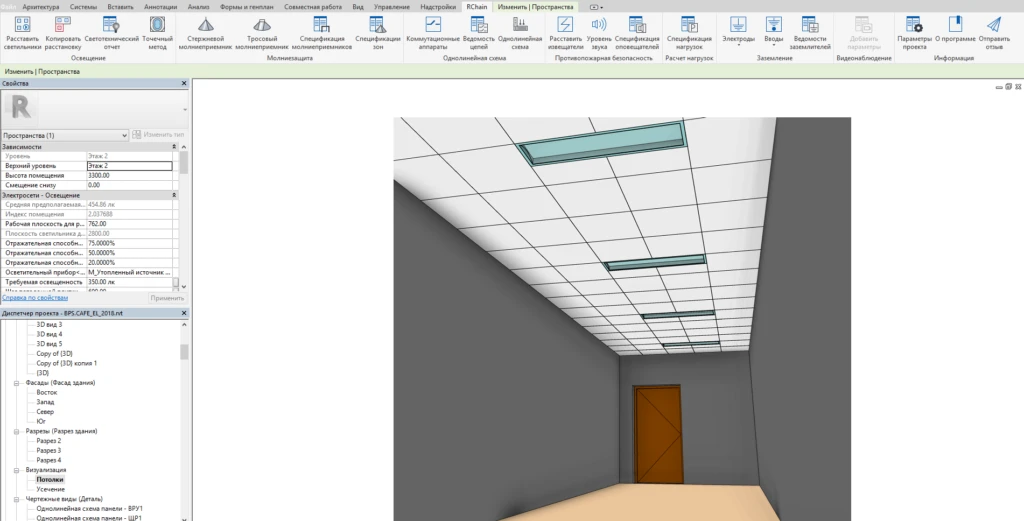

Расчет освещенности в пространстве точечным методом с выводом расчетных значений в параметры пространства и светотехнический отчет, а также отображением изолюкс на плане.
В расчете может учитываться как полная комбинация света (прямой + отраженный), так и только прямой свет. Расчет учитывает геометрию пространства (стены, пол, потолок).
Расчет уровня звука оповещателей в контрольной точке или любой другой точке пространства, а также вывод расчетной и нормативной информации об оповещателях.
Программное расширение рассчитает суммарный уровень звукового сигнала от всех оповещателей, находящихся в выбранном пространстве.

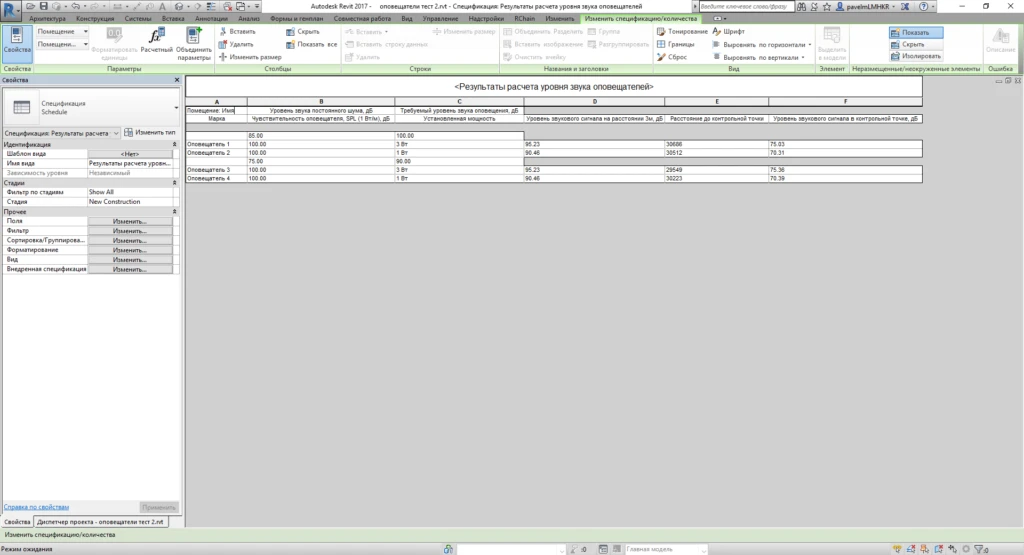

Вывод результатов расчетов уровня звука оповещателей в помещениях проекта. Команда Спецификация оповещателей создает новую ведомость или открывает уже существующую. Ведомость позволяет задавать свойства помещений и пожарных оповещателей.
Расчет и построение зон видеонаблюдения видеокамер.

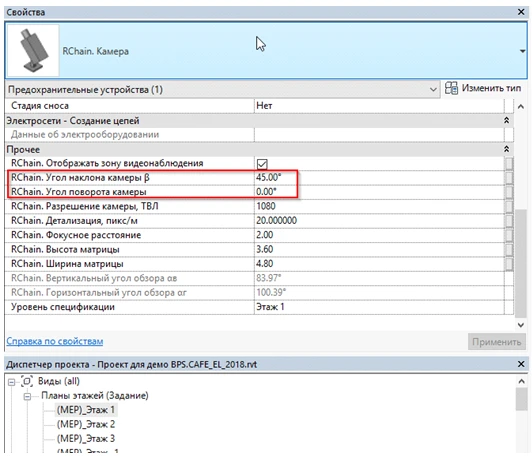

Программа позволяет производить расчет углов и зон обзора для камер системы видеонаблюдения. Результаты расчета сводятся в отчетную таблицу, отображающую не только параметры установленных камер, но и расчет дистанций обнаружения, распознавания и идентификации.
Расчет необходимого количества дымовых и тепловых пожарных извещателей с учетом:
- расстояний от извещателей до стены и между извещателями (СП 5.13130.2009, таблицы 13.3 и 13.5);
- расстояний до осветительных приборов и воздухозаборников (СП 5.13130.2009, п. 13.3.6).

Системные требования

Процессор Intel Pentium Core2 Duo (или аналогичный AMD).
Монитор 1024×768 dpi с поддержкой полноцветного режима TrueColor.
CD-ROM для установки программы.
Видеокарта, поддерживающая стандарты Windows.
Мышь или другие устройства указания, поддерживаемые операционной системой.
Оперативная память — 2 Гб.
Свободное место на жестком диске — 60 Гб.
