СПДС GraphiCS

В соответствии со значением масштаба символов элементы оформления СПДС GraphiCS на чертеже автоматически увеличиваются или уменьшаются. Ряд масштабов элементов оформления соответствует регламенту масштабов увеличения/уменьшения изображений на чертеже Единой системы конструкторской документации ГОСТ 2.302−68.

Изменение масштаба символов затрагивает следующие объекты:

• текст и размеры в зависимости от пользовательских настроек;
• объекты СПДС GraphiCS;
• типы линий.

Также возможно использование масштаба измерений, который, в отличие от масштаба символов, влияет на величину измерения размеров и отметок уровня. Инструмент предназначен прежде всего для специалистов, работающих с протяженными объектами (генплан, магистральные трубопроводы, линии электропередач и связи).

Все объекты СПДС GraphiCS используют специальный векторный шрифт, соответствующий Единой системе конструкторской документации ГОСТ 2.304−81.

Для управления параметрическими объектами базы и элементами оформления чертежа предусмотрена инструментальная палитра СПДС GraphiCS.

Палитра состоит из следующих вкладок:

• Объекты (все объекты СПДС текущего чертежа);
• База элементов;
• IFC (импорт и просмотр модели в древовидной структуре);
• Альбомы (формирование комплектов чертежей и пакетная печать);
• Выбор (расширенный фильтр быстрой сортировки объектов).

Вкладка Альбомы позволяет организовывать локальные файлы в комплект чертежей с возможностью его передачи на печать. При этом автоматически подбирается масштаб печати, исходя из размера бумаги и формата. Дополнительно можно сформировать ведомость чертежей комплекта.

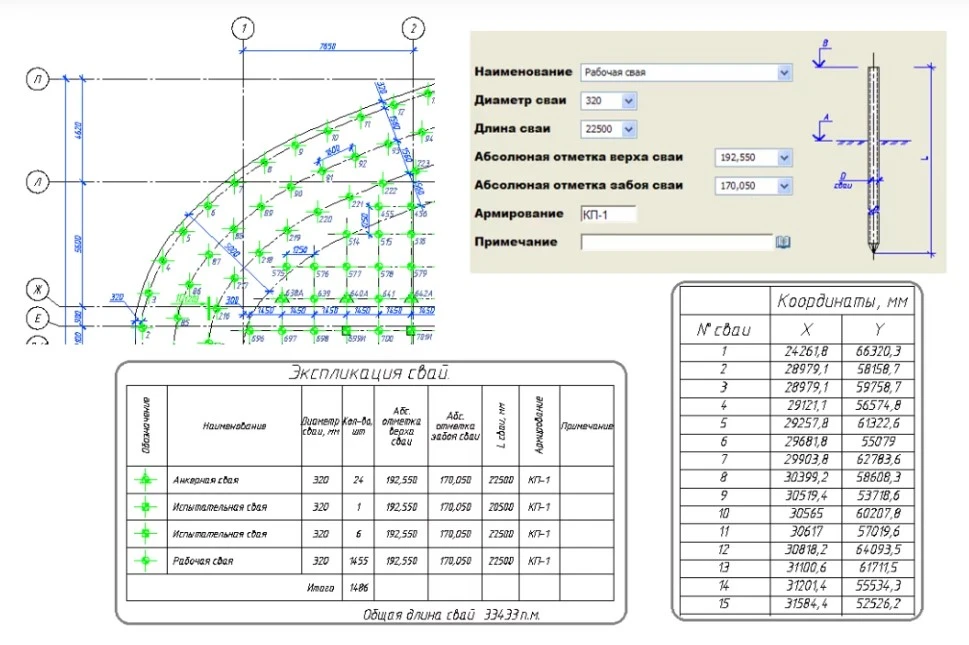

Стандартная версия программы содержит более 3000 параметрических строительных объектов (элементов базы данных): балки, колонны, ригели, плиты перекрытий, фундаментные блоки, сваи, металлопрокат, крепеж и пр.

Возможности СПДС GraphiCS позволяют разграничивать для различных пользователей права доступа на просмотр и редактирование объектов базы данных.

Комплекс инструментов предназначен для формирования поэтажных планов и автоматической генерации необходимых отчетов по ним. Все применяемые объекты являются параметрическими, легко размещаются на чертеже и впоследствии редактируются.

Графический объект Стена предназначен для создания как прямолинейных, так и дуговых участков стен. Шаблон стен позволяет создавать многослойные стены. К хранящимся в базе стандартным шаблонам пользователь может добавлять собственные. Подчистка стен одинакового шаблона осуществляется автоматически.

В созданных участках стен размещаются окна, двери и проемы с необходимыми характеристиками.

Объекты плана позволяют разместить на создаваемом плане параметрические объекты кухни, санузла и вентиляции — с привязкой к размещенным стенам или без такой привязки. В случае размещения с привязкой к стенам объекты плана располагаются ортогонально.

После простановки помещений по контурам стен автоматически проставляется площадь помещений. Каждому помещению можно задать отделку и пол, выбрав их из типовых наборов или создав собственные. Проемы по стенам при этом автоматически вычитаются.

По результатам задания помещений автоматически формируются отчеты.

Комплекс инструментов для инженерных сетей позволяет формировать разводку внутренних коммуникаций на плане. Построение инженерных сетей реализовано функционалом коннекторов, оборудования и трасс.

В базу данных по умолчанию включены шаблоны трасс, оборудования и коннекторов, предназначенные для оформления чертежей вентиляции и внутреннего газоснабжения.

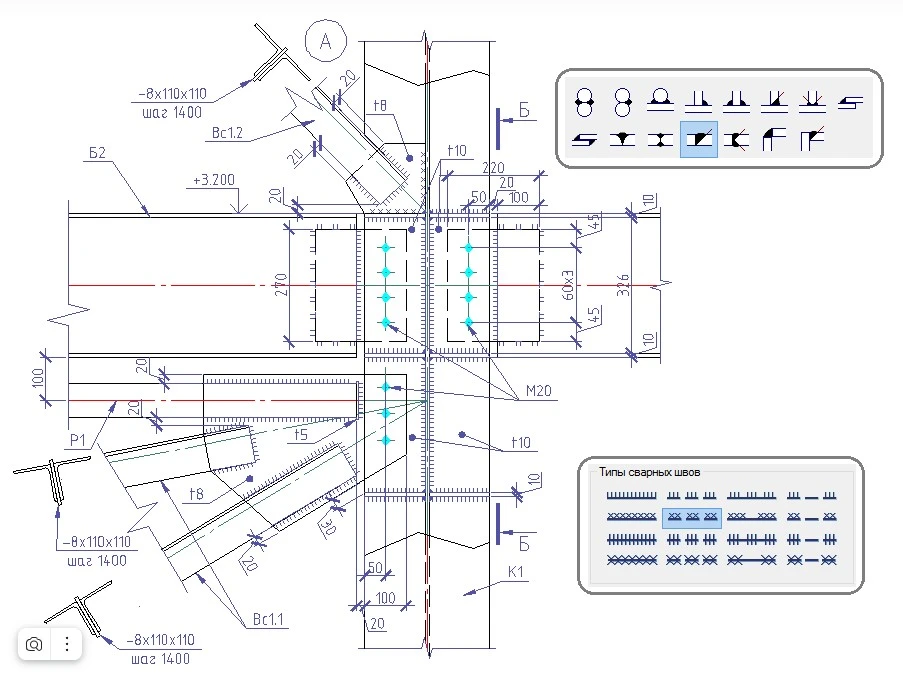

В сочетании с общими элементами оформления чертежа утилиты обеспечивают выполнение небольших задач:

• создание пользовательской штриховки, позволяющей пополнить стандартный набор образцов для закрашивания области;
• упорядоченное расположение копий объектов посредством расширенного функционала массивов;
• раскладку плитки;
• создание узла в нужном масштабе с основного изображения — с помощью копирования фрагмента;
• задание концевых маркеров (арматурных обозначений и стрелок) на отрезках прямых;
• указание диапазона распределения;
• заливку отверстий по секторам с отрисовкой осей;
• отрисовку осей для симметричных объектов любой сложности;
• выполнение расчета балки и определение геометрических характеристик любого замкнутого контура.

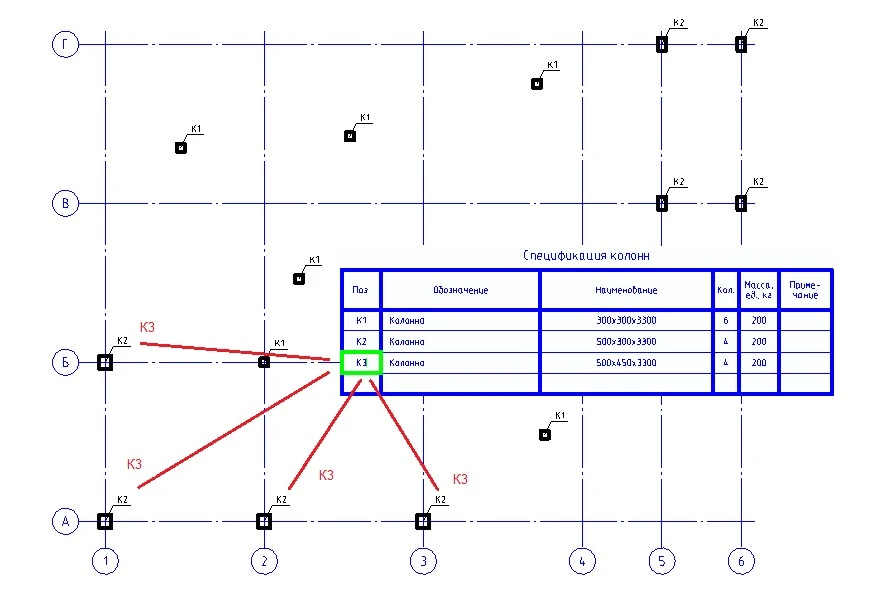

Специализированные возможности обеспечиваются уникальным набором инструментов, позволяющим создавать пользовательские объекты, управлять их поведением и передавать данные в табличные формы.

Среди этих инструментов:

• универсальный маркер;
• группа объектов;
• Мастер объектов (позволяет создавать пользовательские объекты);
• табличный редактор.

Мастер объектов — простой и удобный параметрический инструмент для создания типовых деталей с набором правил поведения.

Основные возможности:

• встроенный механизм распознавания пользовательской графики с возможностью указания табличных параметров;
• редактор скриптов, с помощью которого создается и редактируется описание поведения детали в контексте сборки;
• импорт табличных данных из внешних файлов;
• возможность создания «табличных» деталей;
• мастера создания скриптов, зависимостей, описания детали;
• возможность создания нескольких видов и исполнений;
• редактор форм, позволяющий создавать пользовательские диалоги для стандартных деталей;
• автоматическое создание контура подавления для перекрытия примитивов AutoCAD и объектов СПДС;
• автоматическое создание «gripPoint» («ручек» AutoCAD);
• создание объектов с изменяющейся топологией.

Эти особенности делают Мастер объектов незаменимым инструментом для независимых разработчиков библиотек интеллектуальных объектов.
