СПДС Стройплощадка

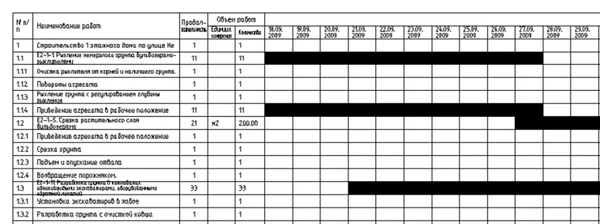

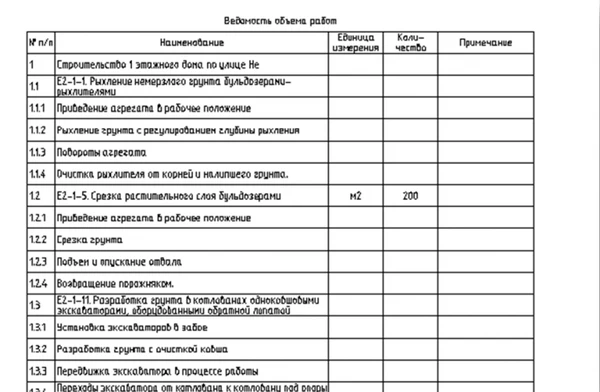

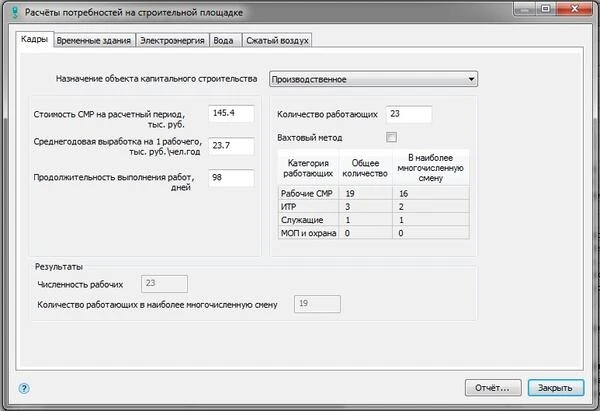

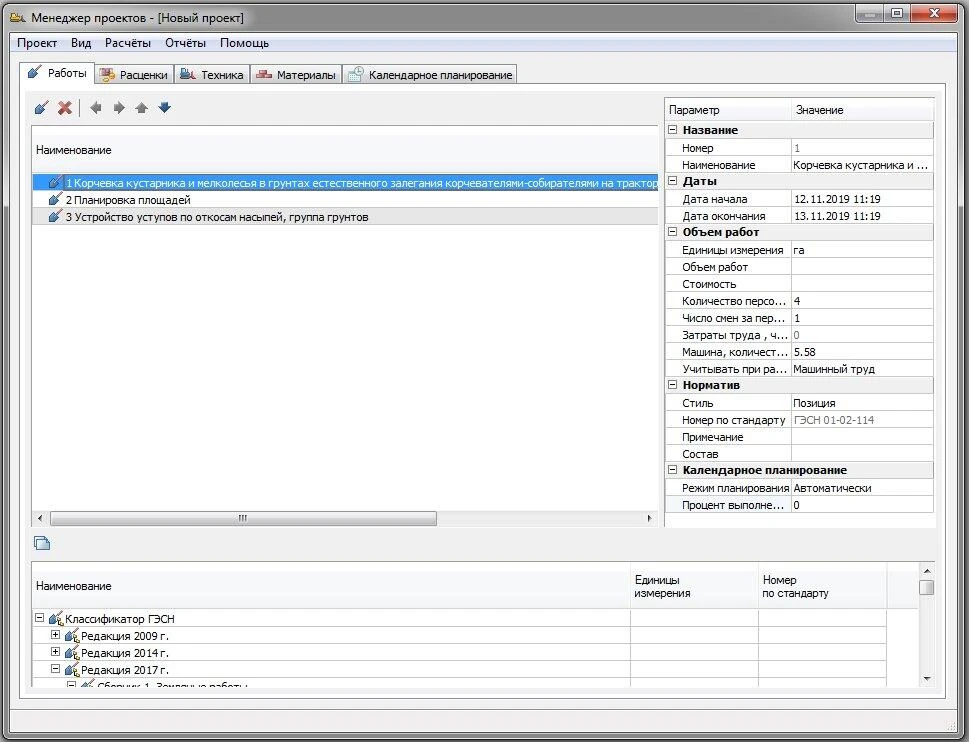

На основании введенных проектных данных формируются табличные отчеты: ведомость объемов работ, календарный план производства работ, календарные графики потребности в технике и персонале, а также график движения рабочей силы.

Проектирование временных подъездных дорог — важная составляющая проекта организации строительства.

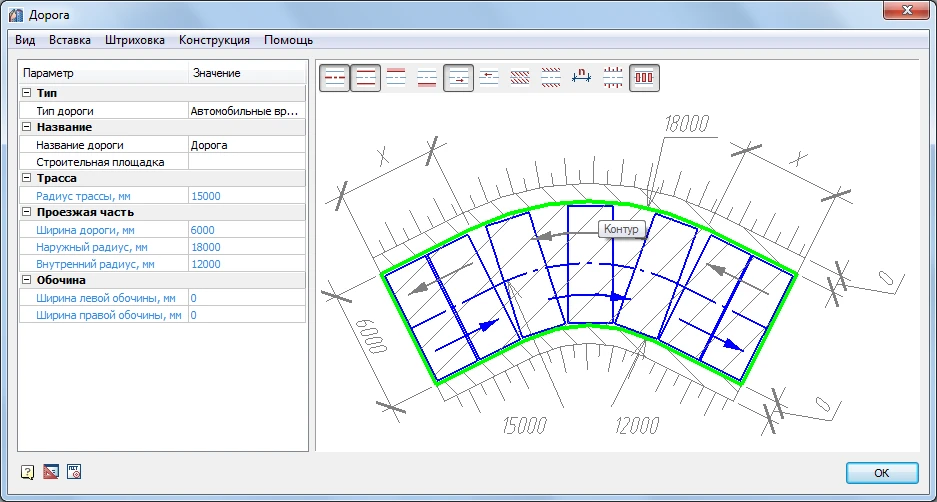

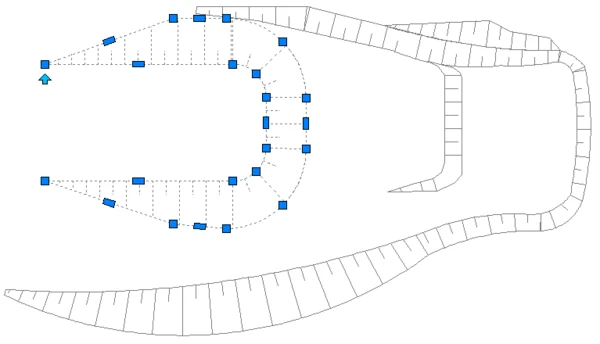

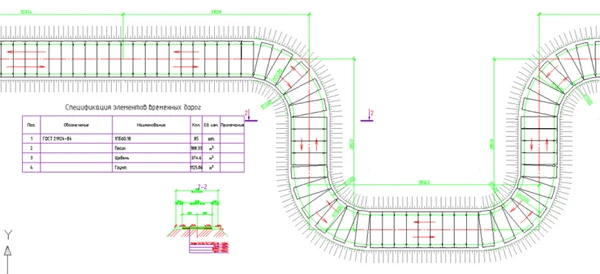

СПДС Стройплощадка содержит инструменты отрисовки временных и существующих автомобильных и пешеходных дорог, уширений и площадок для разворота.

Объекты дорог на чертеже являются полностью параметрическими и настраиваемыми, могут редактироваться с помощью «ручек» или в диалоге.

Программа содержит базу данных дорожных плит и схем раскладки, позволяет автоматически рассчитывать расход дорожных плит и сыпучих материалов, необходимых для устройства временной дороги, а также формирует автоматически обновляемую спецификацию элементов временных дорог.

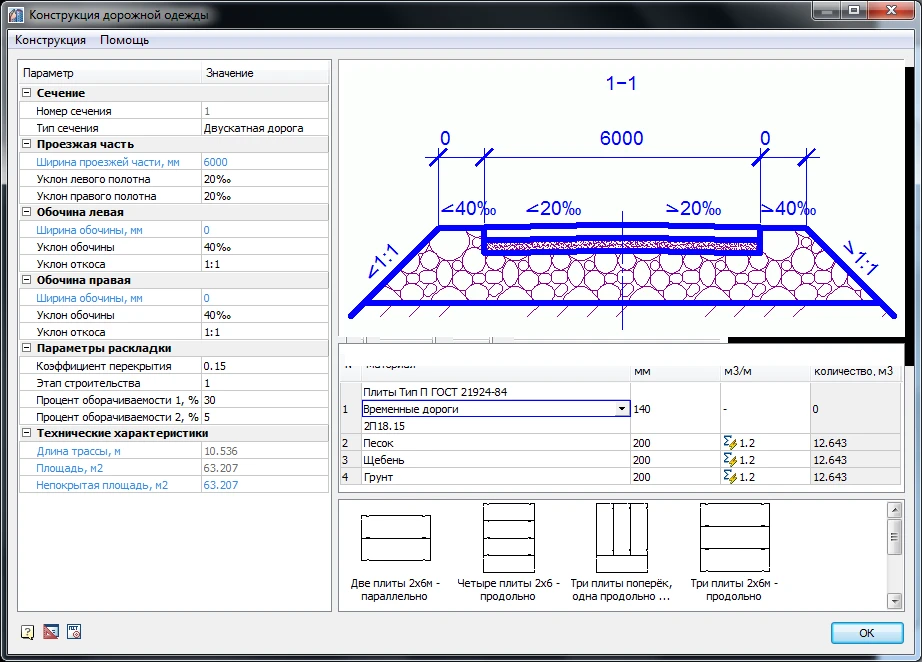

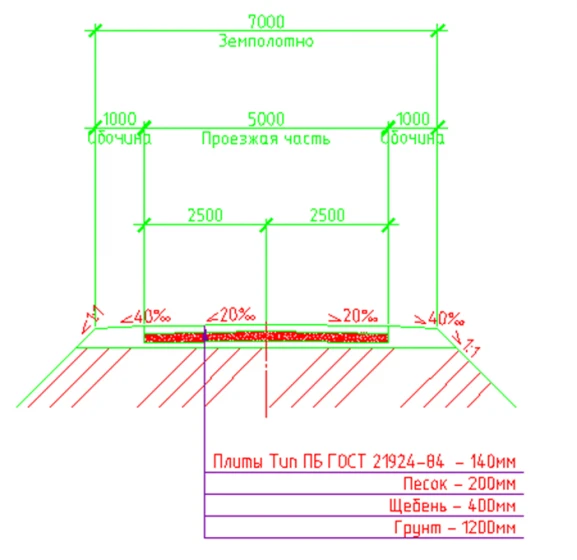

Средствами программы пользователь может сформировать сечение временной дороги на основании введенных параметров.

Сечение параметрически связано с планом временной дороги.

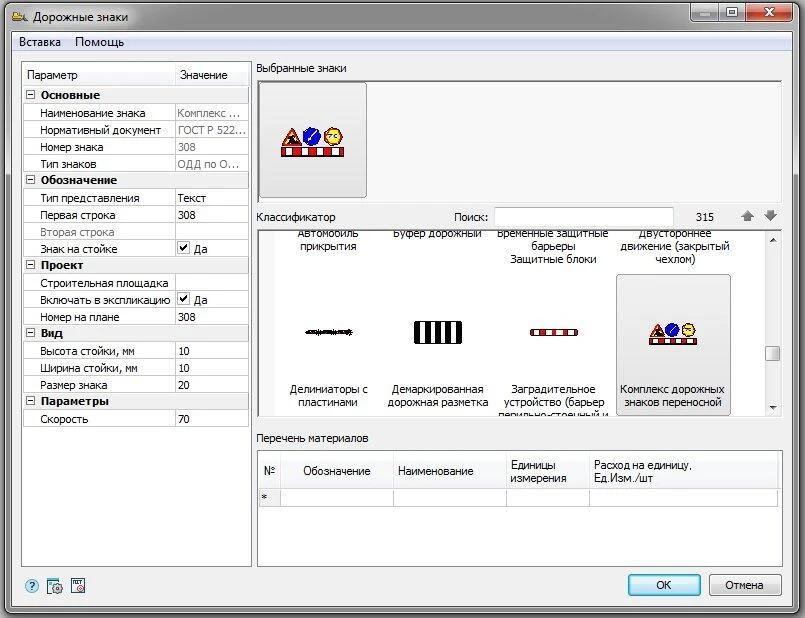

СПДС Стройплощадка содержит базу дорожных знаков по ГОСТ Р 52290−2004, ОДМ 218.6.019−2016 и знаков безопасности по ГОСТ Р 12.4.026−2001. На основании чертежа строится обновляемая спецификация дорожных знаков или знаков безопасности, рассчитывающая их общее количество.

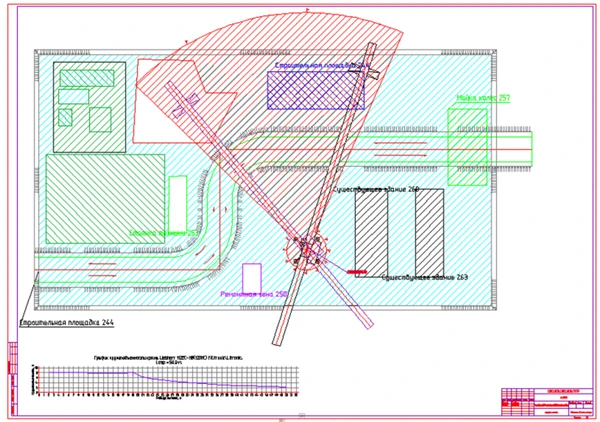

Программа позволяет отрисовывать условные обозначения существующих и временных коммуникаций и других линейных объектов:

• электрических сетей и колодцев, распределительных шкафов;
• сетей водоснабжения и канализации, колодцев;
• противопожарных сетей, гидрантов, противопожарных щитов;
• постоянных и временных железных дорог;
• путей движения и стоянки строительной техники;
• местоположения стропальщиков;
• знаков безопасности и др.

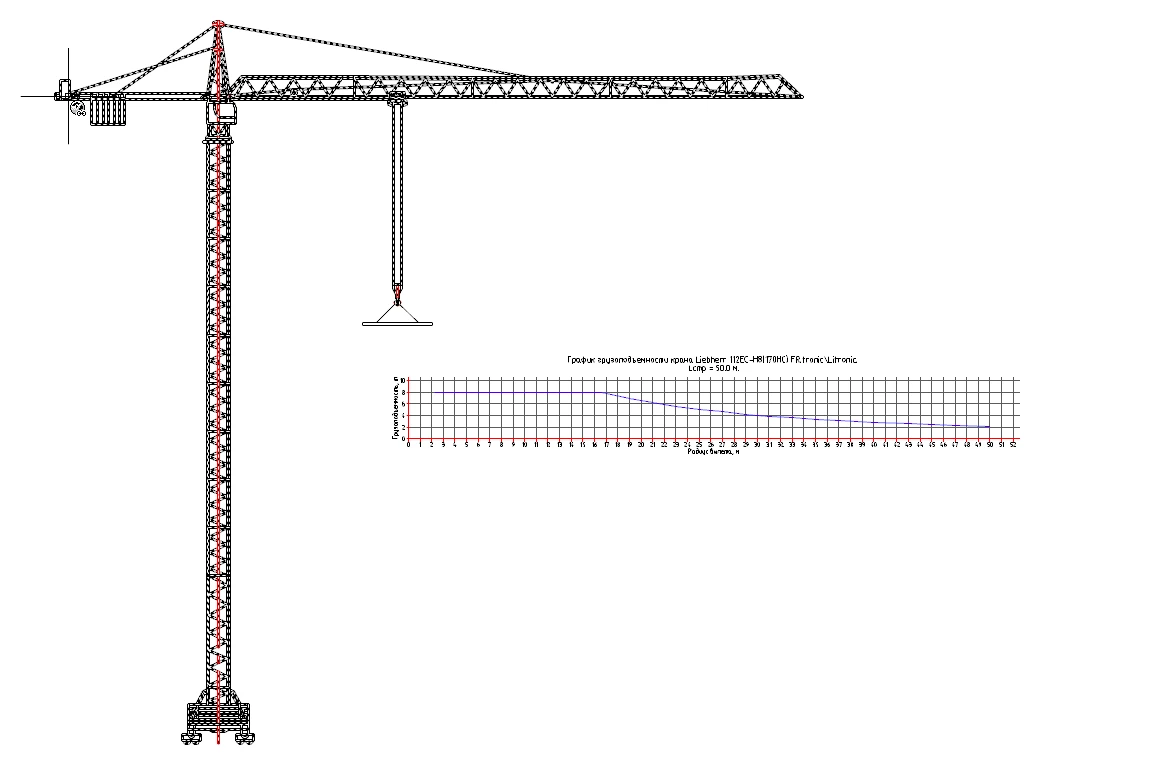

Для оформления чертежей используется база данных строительной техники и условно-графических обозначений этой техники.

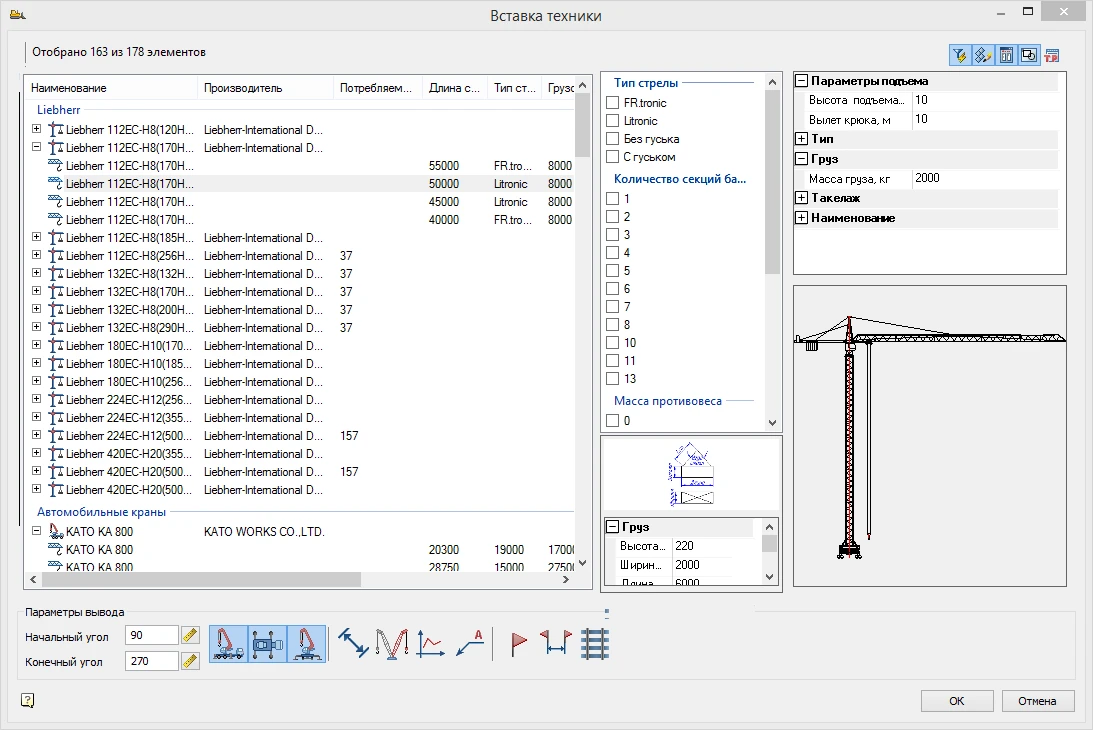

Подбор грузоподъемных механизмов осуществляется с помощью различных фильтров.

В базе данных представлены грузоподъемные механизмы; техника для производства земляных работ; автомобильные подъемники; техника, обеспечивающая выполнение бетонных работ; буровая техника; автомобильный транспорт; техника для ГНБ:

• бульдозеры;
• трубоукладчики;
• экскаваторы;
• башенные краны;
• пневмоколесные краны;
• гусеничные краны;
• автомобильные краны;
• автобетоносмесители;
• автобетононасосы;
• буровые установки;
• техника для устройства буронабивных свай;
• автомобильные тягачи;
• автосамосвалы;
• бортовые автомобили;
• полуприцепы-панелевозы;
• прицепы и полуприцепы общего назначения;
• прицепы-роспуски;
• фермо- и балковозы;
• вакуумные и илососные машины;
• насосно-смесительные узлы;
• системы локации;
• установки ГНБ (American Augers, Astec Underground, Ditch Witch, Tracto-Technik, Universal, Vermeer).
• техника для демонтажа.

Для всей техники, используемой в рамках проекта, задаются бортовые номера и наименования выполняемых работ, даты применения.

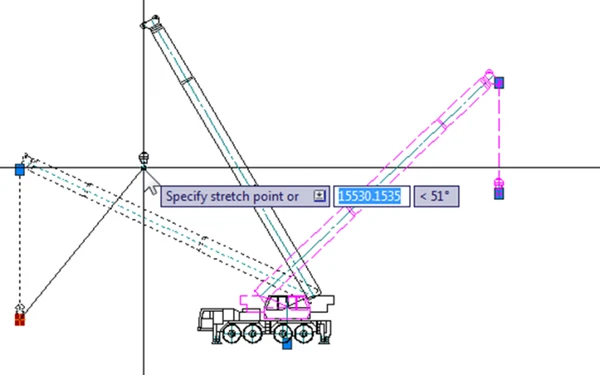

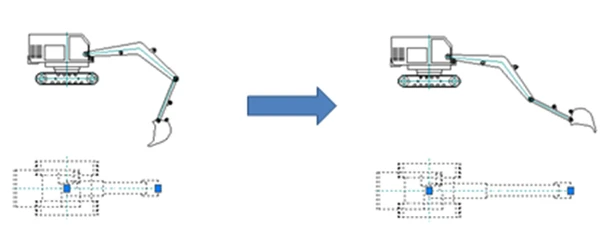

При изменении параметров все графические виды техники автоматически перестраиваются. Кроме того, на чертеже различные виды одного и того же механизма являются связанными: изменение одного вида ведет к синхронному изменению всех связанных с ним.

Графика видов является полностью настраиваемой, включая толщины, тип линий, цвет и слои для создания объектов чертежа.

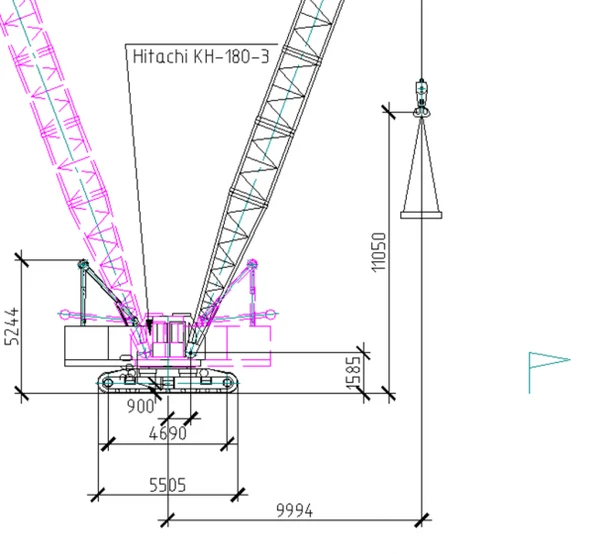

Кроме того, пользователь может управлять отрисовкой таких графических элементов, как:

• дополнительные штриховые виды стрел;
• выноски обозначений техники;
• основные размеры;
• масштаб отображения;
• рабочая и опасная зоны.

Для редактирования графики на чертеже используются базовые инструменты платформы и ядра приложения: поворот, отражение, «ручки», динамический выбор, задание параметров с помощью диалога и панели свойств.

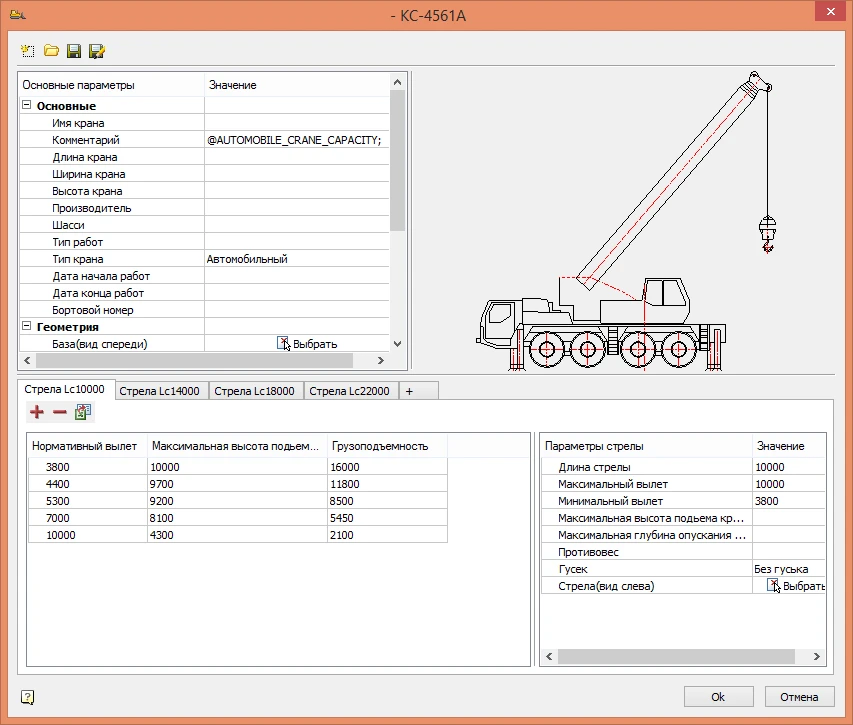

Для пополнения базы кранов пользователям предложен редактор кранов.
