StdManagerCS

По запросу

Система централизованного управления настройками рабочей среды AutoCAD в соответствии со стандартами предприятий по работе в среде AutoCAD для различных специальностей.

С помощью StdManagerCS вы можете:

  • настраивать пользовательский интерфейс, меню, панели инструментов, блоки, типы линий, стили для каждой специальности (дисциплины) в отдельности;
  • в автоматическом режиме загружать в чертежи настройки слоев, стилей и др.;
  • вне зависимости от числа рабочих мест одинаково быстро загружать в автоматическом режиме обновления на рабочие места пользователей;
  • унифицировать основные настройки рабочей среды AutoCAD для всех пользователей внутри одной дисциплины;
  • создавать библиотеку блоков и управлять такой библиотекой;
  • контролировать в режиме реального времени соблюдение стандарта.

StdManagerCS представляет собой модульную клиент-серверную систему, состоит из двух основных модулей:

  • StdManagerCS Клиент;
  • StdManagerCS Администратор (включая серверную часть)

и дополнительного модуля обновления.

При помощи модуля StdManagerCS Администратор осуществляется управление настройками среды AutoCAD по каждой специальности.

Модуль StdManagerCS Клиент устанавливается на рабочие места и предоставляет пользователю различные инструменты в зависимости от загруженной специальности и настройки системы.

StdManager Клиент

Устанавливается непосредственно на рабочие места пользователей AutoCAD.

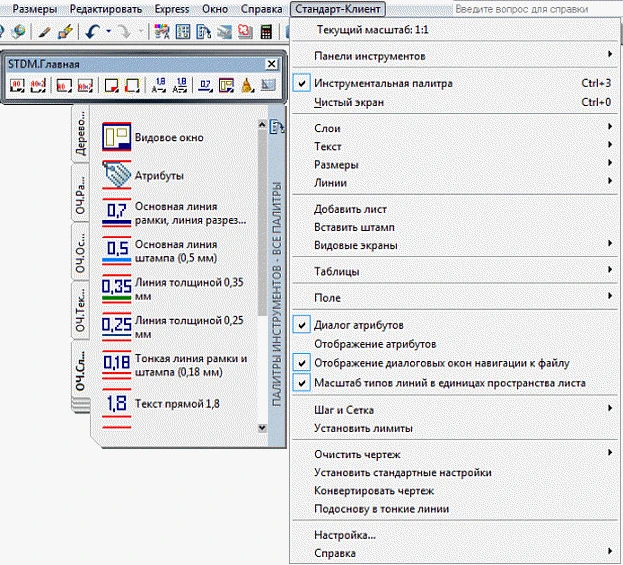

Интерфейс

Модуль добавляет к стандартным инструментам AutoCAD выпадающие меню Стандарт-клиент и меню текущей дисциплины, а также панели инструментов и инструментальные палитры.

Загрузка обновлений

При запуске приложения происходит проверка наличия обновлений на сервере и установка новых обновлений.

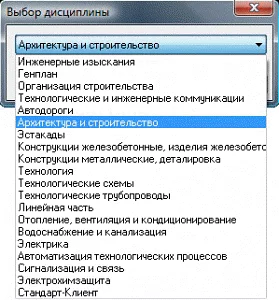

Загрузка дисциплины

После загрузки обновлений открывается окно выбора дисциплин.

В зависимости от выбора пользователя будут загружены соответствующие инструменты. Вместе с выбранной будет загружена также и дисциплина Стандарт-клиент.

Если пользователь всегда работает только с одной дисциплиной, он может отключить окно выбора дисциплин.

Инструменты пользователя дисциплины Стандарт-клиент

Контроль соблюдения стандарта

Контроль соответствия чертежа стандарту осуществляется в реальном времени. Проверка основана на стандартном механизме с использованием файлов DWS. Загрузка DWS-файлов в чертежи происходит автоматически, без участия пользователя.

Рисование

При отрисовке примитивов через меню StdManagerCS происходит автоматическая подгрузка необходимых слоев, типов линий, текстовых и размерных стилей. Таким образом пользователю не приходится настраивать чертежи вручную, они не перегружены неиспользуемыми слоями и стилями, можно применять стандартные шаблоны AutoCAD. Пользователь может также загружать необходимые слои или стили с помощью соответствующих кнопок панелей инструментов StdManagerCS Клиент и использовать привычный функционал AutoCAD.

StdManagerCS Клиент содержит также ряд сервисных функций, помогающих быстро привести чертеж к стандартным настройкам, если в процессе работы произошли какие-либо отклонения.

Конвертер чертежей

При работе на основе чертежей, выполненных по другим стандартам, можно воспользоваться конвертером чертежей. Для этого администратору необходимо сформировать профиль конвертации, а пользователю после открытия чертежа выполнить соответствующую команду.

StdManagerCS Администратор

Модуль, с помощью которого производится управление всеми основными настройками среды AutoCAD рабочих мест пользователей, — для каждой специальности в отдельности.

Интерфейс

Модуль является приложением Windows. Все функции доступны пользователю через выпадающее меню, а также через панель инструментов. В главном окне располагается древовидный перечень дисциплин. Раскрывая дисциплину, можно получить доступ к объектам, настраиваемым с помощью приложения.

Правая часть окна принимает различный вид в зависимости от настраиваемого объекта.

Главное окно StdManagerCS Администратор

Дисциплины

Перечень дисциплин, доступных пользователям, определяет администратор.

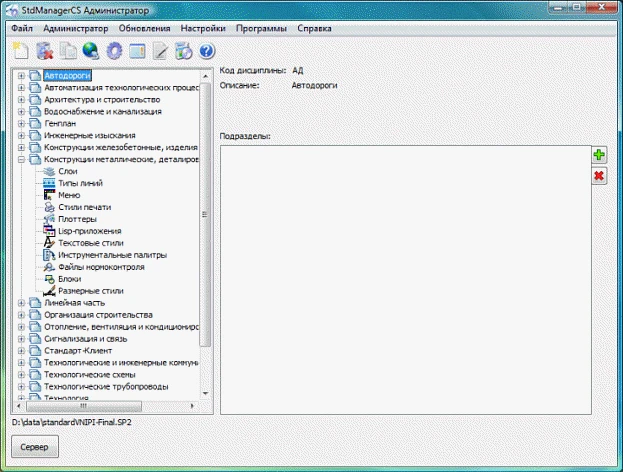

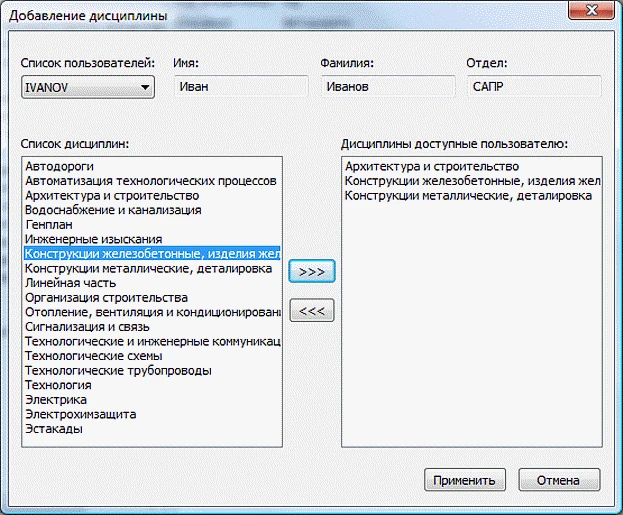

Добавление дисциплины

В каждой дисциплине автоматически создаются разделы по типам настраиваемых объектов:

  • Блоки
  • Слои
  • Типы линий
  • Текстовые стили
  • Размерные стили
  • Стили печати
  • Меню
  • Инструментальные палитры
  • Стили печати
  • Настройка плоттеров

Каждый тип объектов настраивается с помощью специального интерфейса.

Наряду с дисциплинами, создаваемыми администратором, существует предустановленная дисциплина Стандарт-клиент, которая загружается при запуске клиентского приложения совместно с любой другой дисциплиной. Она содержит настройки, которые должны быть доступны из других дисциплин. Дисциплина Стандарт-клиент открыта для редактирования, однако не может быть удалена.

Настройка дисциплины

Настройка дисциплины сводится к описанию объектов, перечисленных выше. Для каждого типа объекта предусмотрен собственный интерфейс.

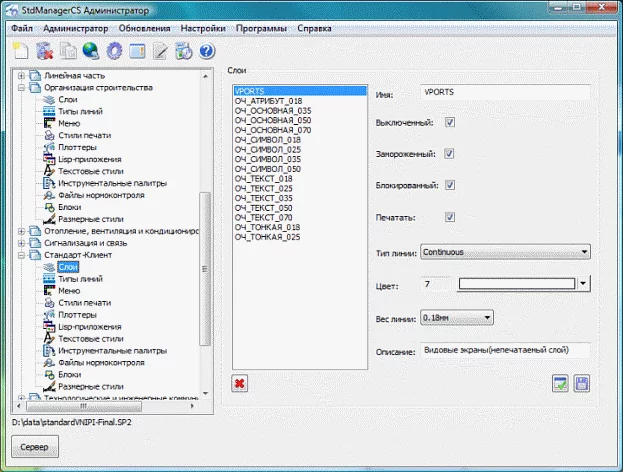

Настройка слоев

При внесении изменений происходит автоматическое формирование временных пакетов обновления.

Интерфейс для работы с блоками позволяет добавлять блоки к дисциплине, удалять их, открывать на редактирование средствами одной из установленных версий AutoCAD. При изменении блока система предлагает администратору добавить измененный блок в пакет обновления.

Пользовательский интерфейс для каждой дисциплины полностью формируется администратором в соответствии с потребностями и действующим стандартом предприятия. В помощь администратору предложен ряд команд, автоматизирующих загрузку настроек при отрисовке объектов, вставке блоков и других действиях пользователей.

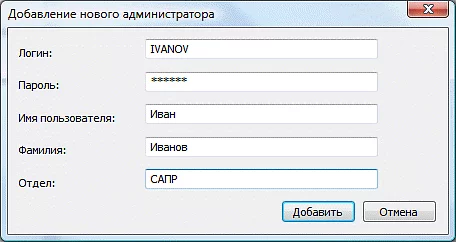

Разветвленное администрирование

В системе могут быть определены несколько администраторов. Каждому администратору могут быть назначены одна или несколько дисциплин.

Обновления

При выполнении администратором каких-либо действий по настройке программа автоматически формирует временные пакеты обновления. Эти пакеты недоступны пользователям для скачивания до тех пор, пока администратор не опубликует их.

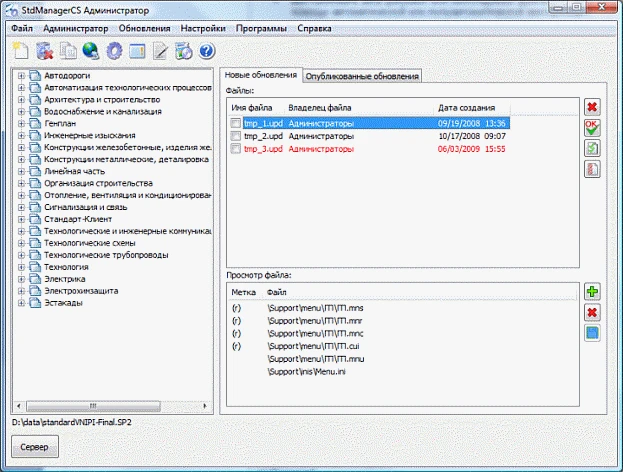

Просмотр временных пакетов обновления

Перед публикацией временных пакетов администратор может просмотреть их и отредактировать.

После публикации выбранные временные пакеты переходят в один пакет обновления, доступный для загрузки на клиентские рабочие места.

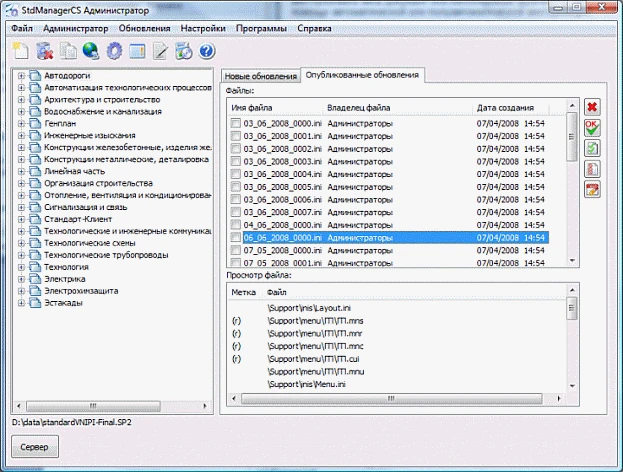

Просмотр опубликованных пакетов обновления

Сформированные пакеты могут быть повторно опубликованы без изменений, а также переведены во временные с возможностью редактирования состава пакета.

Модуль обновления позволяет не только добавлять новые файлы и изменять существующие на рабочих местах пользователей, но и удалять файлы, которые больше не нужны (например, при удалении блоков). При редактировании файлов меню они обновляются с автоматическим удалением старых компилированных файлов меню и файлов адаптаций соответствующих дисциплин на рабочих местах пользователей.

Настройка конвертера чертежей

Конвертер чертежей позволяет привести чертежи, выполненные по другим стандартам, в соответствие с требованиями стандарта предприятия. Администратор может задать соответствие стилей и слоев «чужих» чертежей стилям и слоям, описанным в настройке.

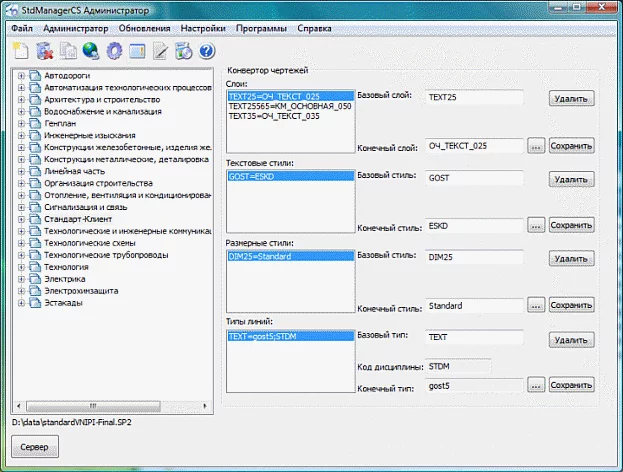

Настройка конвертера чертежей

AutoCAD

Часть функционала административного модуля заложена в надстройку для  AutoCAD. Эта надстройка запускается при открытии блоков на редактирование из окна StdManagerCS Администратор или из выпадающего меню.

С помощью функционала надстройки можно экспортировать в любую дисциплину слои, текстовые и размерные стили. Надстройка также содержит ряд сервисных функций для работы с текстовыми объектами, слоями, стилями и т.д.

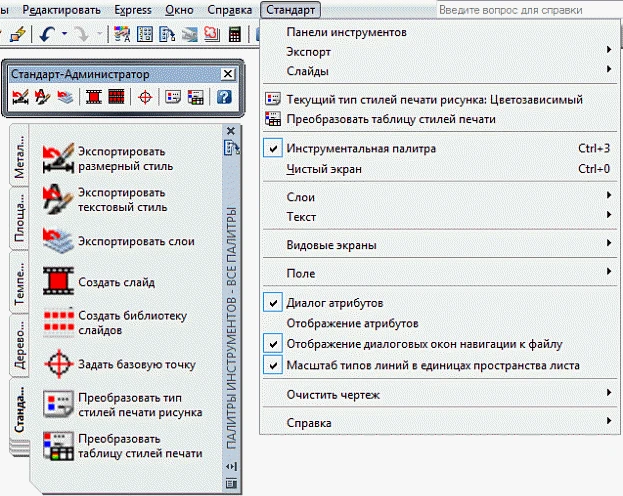

Инструменты администратора в надстройке к AutoCAD

Контроль соблюдения стандарта

Контроль за соблюдением стандарта осуществляется с помощью стандартного механизма AutoCAD. StdManagerCS предоставляет администратору возможность автоматически сгенерировать DWS-файл на основе созданных настроек для каждой дисциплины в отдельности. Сгенерированные DWS-файлы попадают в пакет обновления и загружаются на рабочие места пользователей при следующем запуске клиентского приложения.

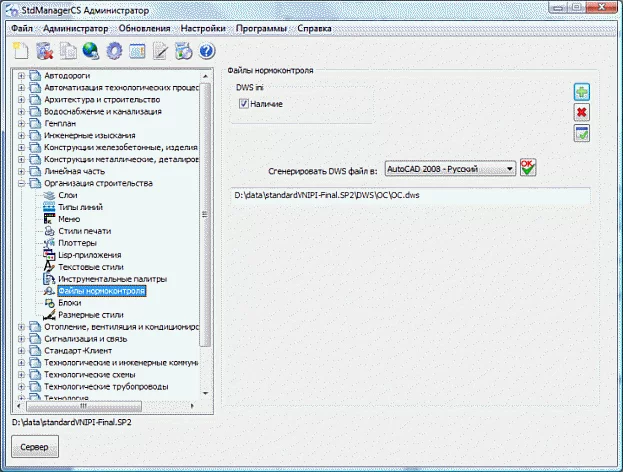

Окно генерации файла нормоконтроля
