Основное назначение программы СПДС Железобетон – автоматизация оформления 2D-чертежей марок КЖИ и КЖ. Арматурные изделия и конструкция реализованы в виде параметрических объектов, позволяющих получать динамические таблицы спецификаций элементов и ведомости расхода стали. Структурирование проекта в Менеджере обеспечивает возможность формировать любую вложенность состава конструкции.

Основные задачи, решаемые программой:

• оформление чертежей видов и разрезов железобетонных конструкций;
• разработка структуры железобетонного изделия;
• проектирование сборного железобетонного каркаса;
• автоматическое формирование и обновление спецификаций и ведомости расхода стали по составу проекта.

Ключевые преимущества:

• работа в среде AutoCAD с использованием функционала СПДС GraphiCS;
• быстрые и гибкие инструменты нанесения и редактирования арматуры;
• автоматическое назначение позиций, марок и их отображение на чертеже;
• полностью автоматическая ассоциативная связь чертежей и проекта;
• полностью автоматическое формирование, расчет и обновление спецификаций.

Все инструменты работы с программой расположены на одной панели инструментов.

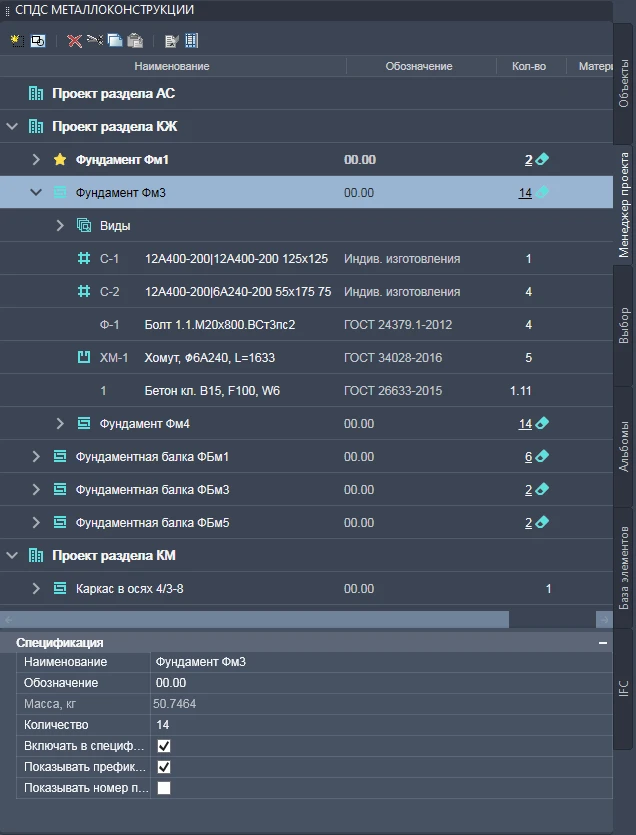

Менеджер проекта

Организация структуры проекта позволяет задавать вложенную структуру железобетонных изделий:

• Изделие.
• Вариант.
• Конструктивный элемент.
• Конструктивный блок.
• Арматурное изделие, закладное изделие, сетка.
• Арматурные детали, прокат, материал.

Обозначение, масса и количество деталей и сборок могут вычисляться на основании состава чертежа или задаваться пользователем вручную. Любое изменение параметров в Менеджере проектов автоматически отображается на чертеже. Все сборки и детали группируются по типам.

Структура проекта позволяет использовать в ее составе данные с нескольких чертежей *.dwg, тем самым обеспечивая возможность коллективной работы над конструкцией.

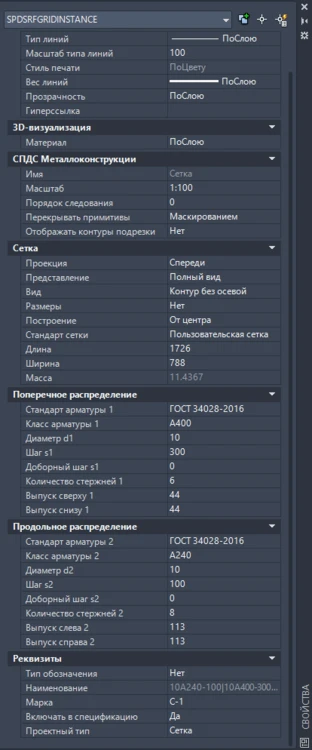

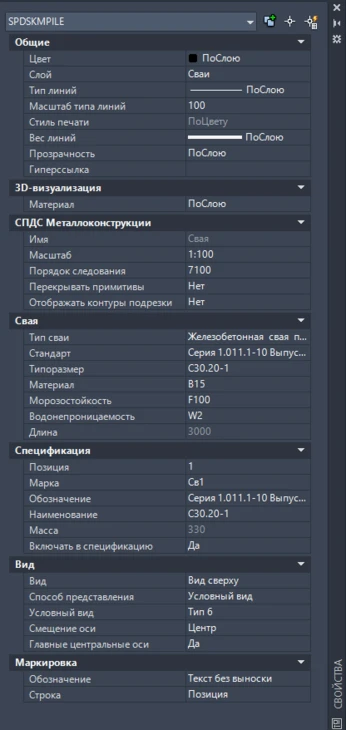

Задавать структуру и вносить изменения в состав изделия непосредственно с чертежа также можно с помощью боковой панели свойств, не включая диалог проекта.

Условные виды арматурных изделий ассоциативны модельному виду и изменяются соответственно.

Инструменты нанесения армирования

Настройки СПДС Железобетон позволяют перед началом работы ограничить номенклатуру элементов, указав стандарт для работы: СП 52.101-2004 или СНиП 52-01-2003.

Основой для сбора данных в спецификации являются арматурный стержень, его сечение и распределение.

Арматурный стержень

Для арматурного стержня реализованы следующие инструменты построения, задания и редактирования атрибутивной информации:

• возможность построения по точкам либо последовательным выбором прямолинейных или дуговых участков, а также по полилинии (с ассоциативной привязкой);
• параметрическое задание выпусков, типов анкеров;
• ввод параметров в абсолютных значениях и с привязкой к диаметру стержня;

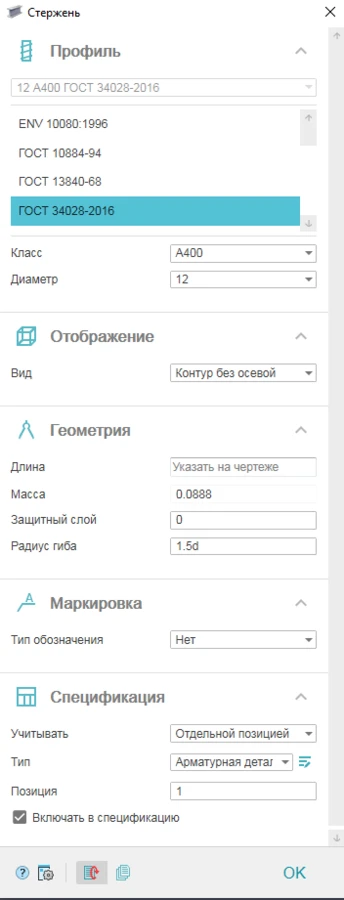

• выбор типоразмеров диаметров и класса проката из базы данных:
  • ГОСТ 10884-94, 13840-68, 5781-82, 52544-2006, 6727-80, 7348-81,
  • СТО АСЧМ 7-93, ТУ 14-1-5526-2006,
  • ГОСТ 82-70, 103-76, 19903-74;
• автоматическое построение скруглений линейных участков (радиусы скруглений зависят от типоразмера арматуры);

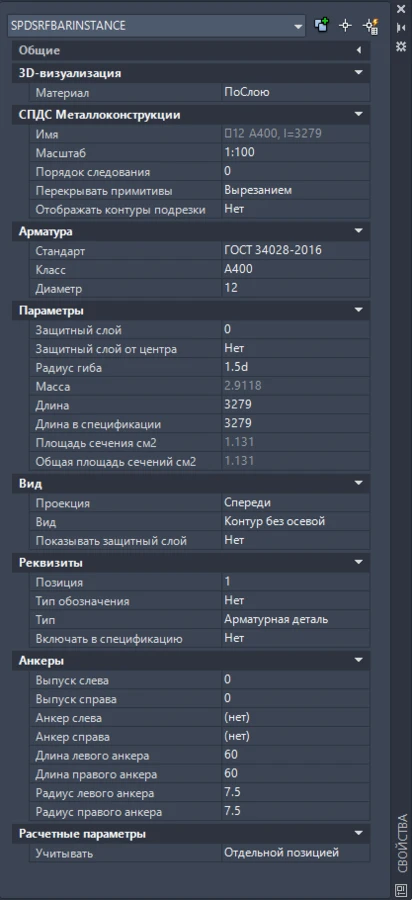

• мгновенное применение атрибутов свойств в момент нанесения (через панель свойств);
• автоматическое формирование обозначения и расчет массы;
• добавление ассоциативных выносок – позиций, связанных с проектом;

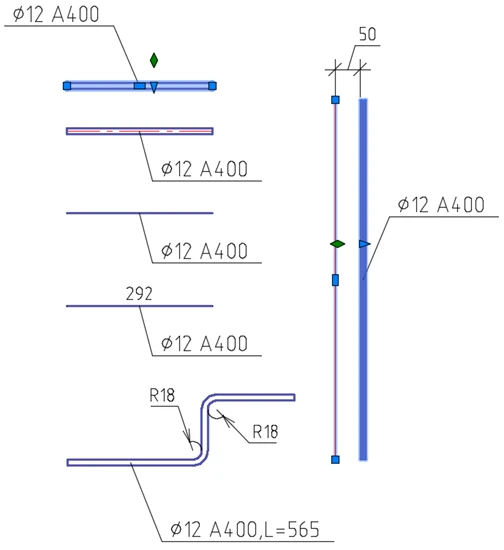

• представление в виде контура с осевой и без нее, заливки, линии, вида с размерами участков;
• редактирование с помощью «ручек»: изменение толщины защитного слоя, создание распределений, указание параметров анкеровки.

Сечение арматурного стержня

Для сечения арматурного стержня реализованы следующие инструменты построения, задания и редактирования атрибутивной информации:

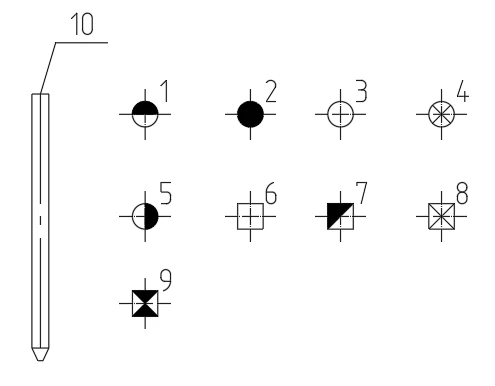

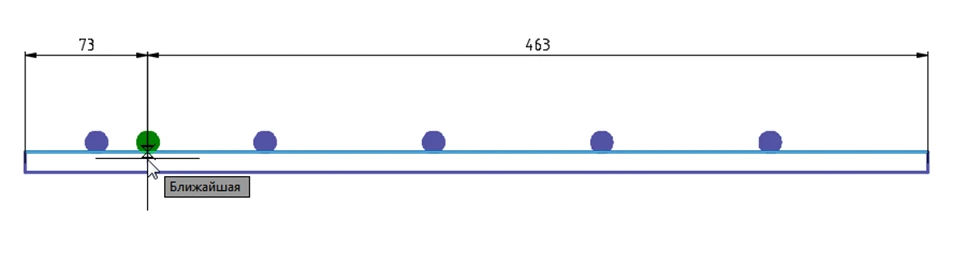

• ассоциативная геометрическая привязка к стержням, параметрическое задание положения с отступом, переключаемое с клавиатуры нажатием клавиши TAB;
• автоматическое распределение сечений по линейному участку.

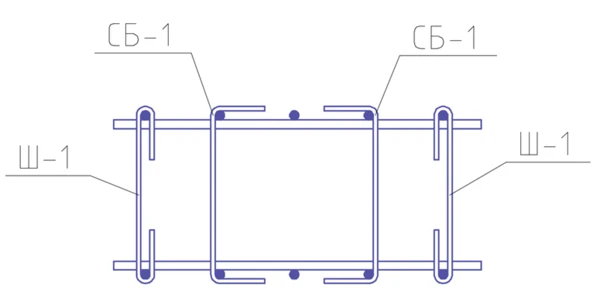

Шпильки, скобы

Выполнение шпилек и скоб определяется последовательным указанием сечений арматуры либо предварительным выбором двух сечений арматуры.

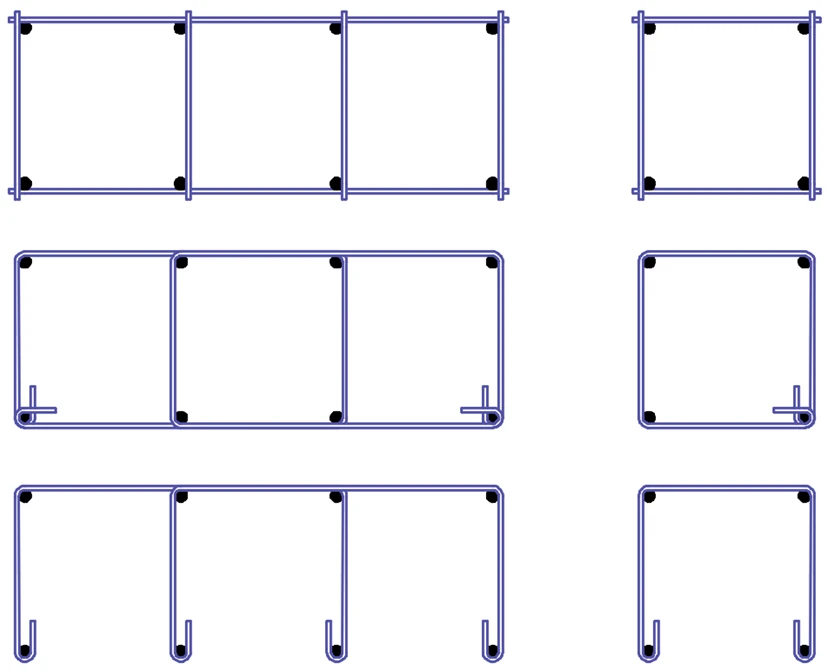

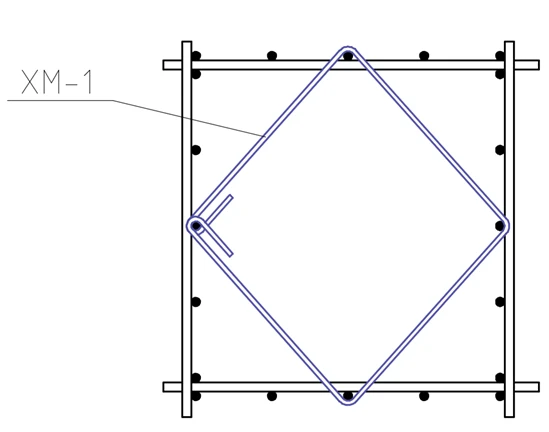

Хомуты

Выполнение хомутов определяется последовательным указанием сечений арматуры.

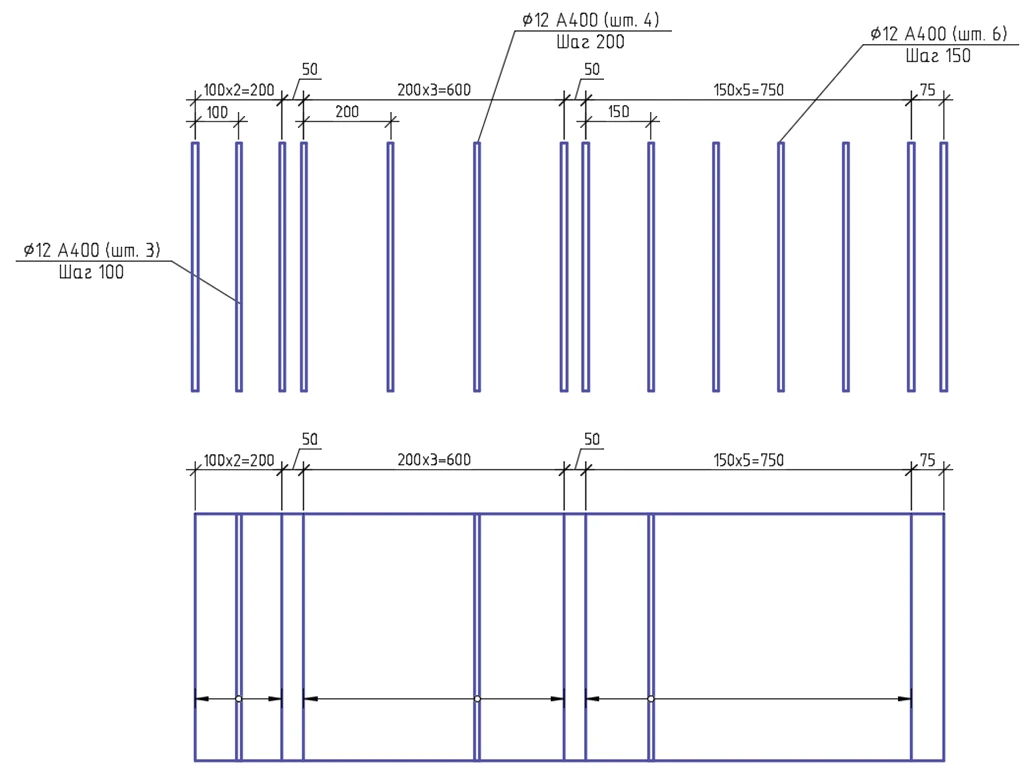

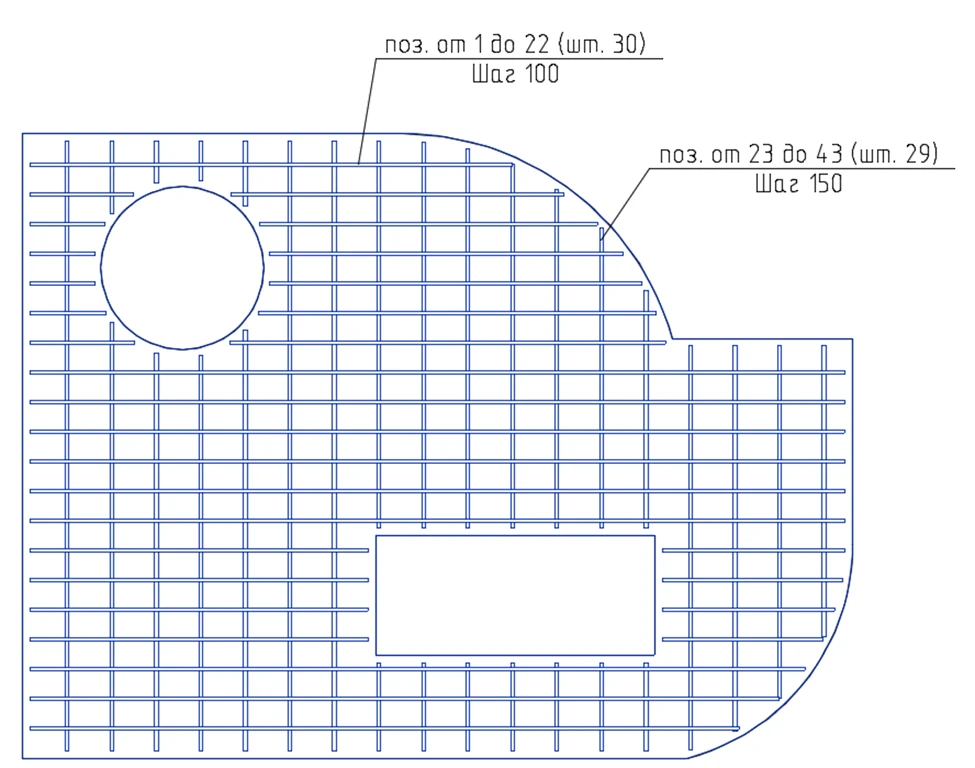

Распределение арматуры

Инструменты распределения арматуры позволяют выполнять следующие действия:

• параметрическое и визуальное задание шага и количества стержней, направления распределения;
• поддержка нескольких диапазонов с разными параметрами раскладки в указанном направлении;
• редактирование исходного объекта после создания распределения;
• условное или полное представление, представление только с конечными стержнями;
• задание доборного шага.

Арматурные изделия

Раздел позволяет сформировать на чертеже сборки конструкции, сварные сетки и каркасы.

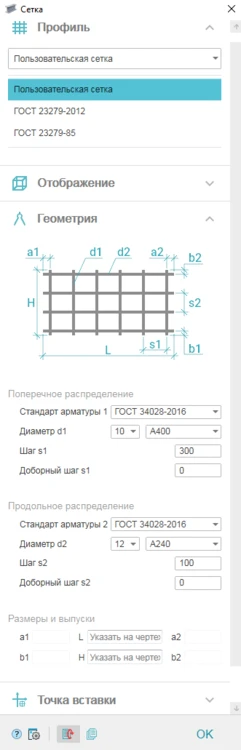

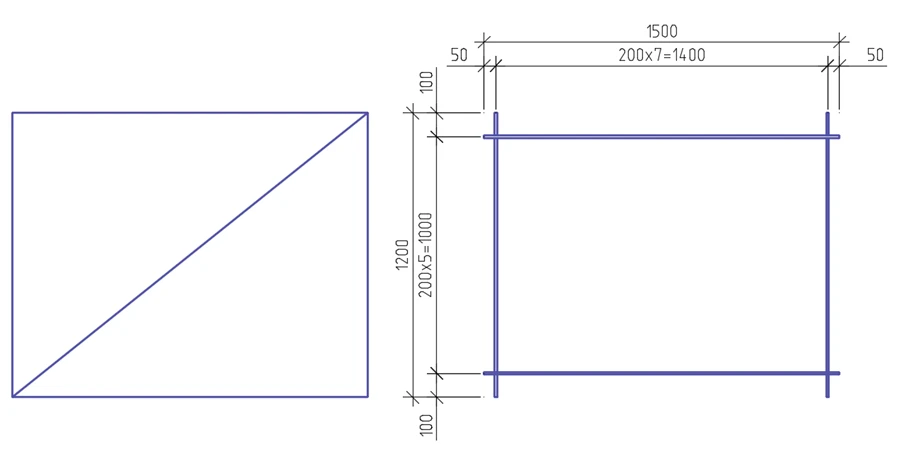

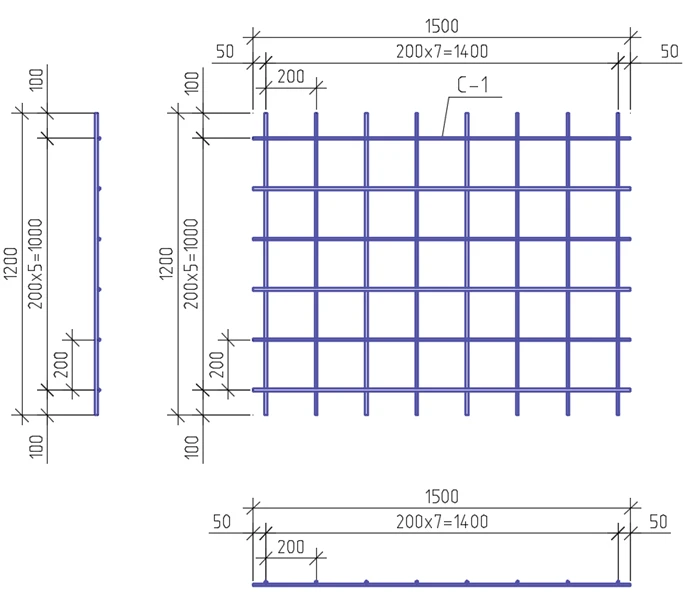

Для сварных сеток разработаны шаблоны по ГОСТ 23279-85 и ГОСТ 23279-2012 всех типов. Автоматически проставляются размеры, создается марка изделия с позиционными выносками, вычисляется общая масса изделия.

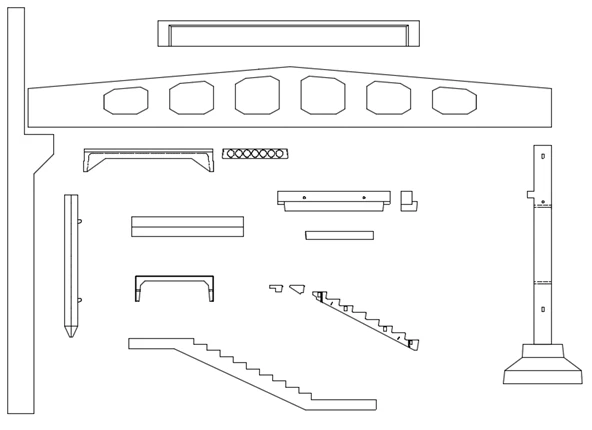

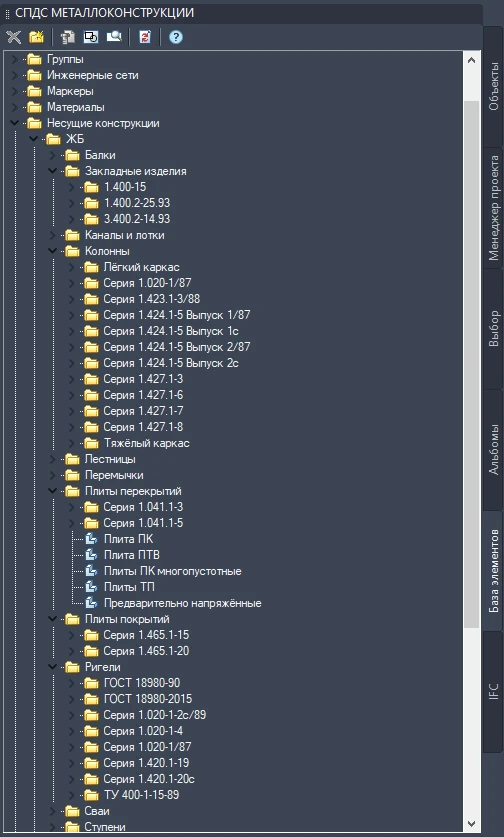

База элементов

Параметрическая база железобетонных конструкций содержит большое количество объектов, таких как:

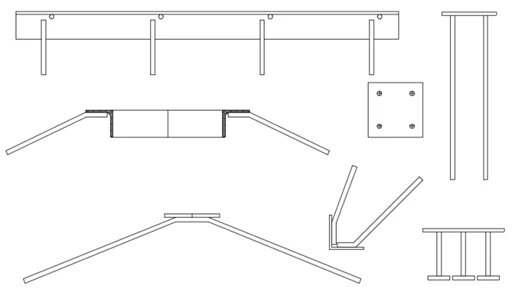

• закладные изделия;
• каналы и лотки;
• колонны;
• лестничные марши, площадки, проступи и рамы;
• перемычки;
• плиты покрытий и перекрытий;
• ригели;

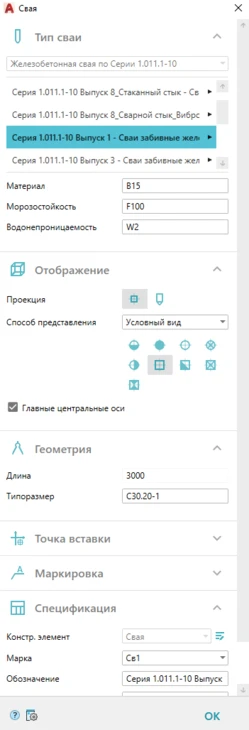

• сваи.

Спецификации

С любой позиции сборочной единицы могут быть сформированы:

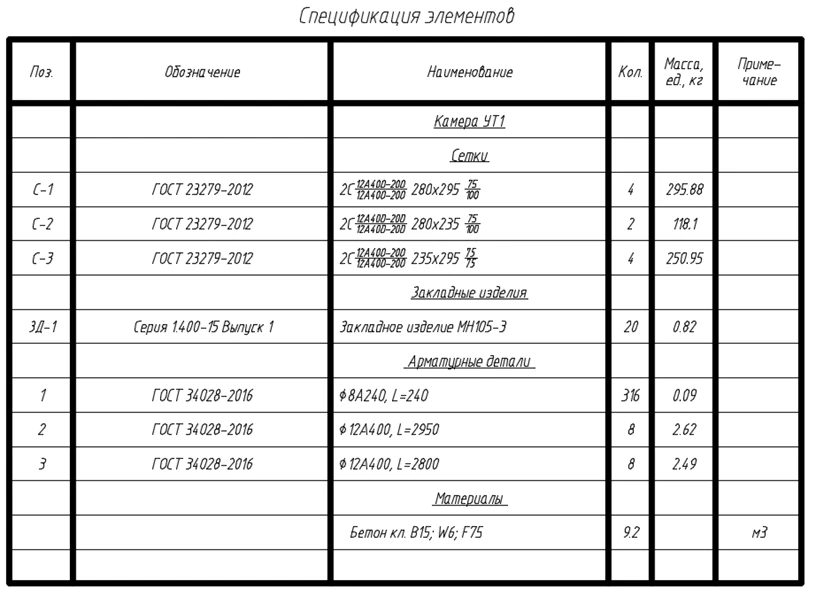

• спецификация элементов;

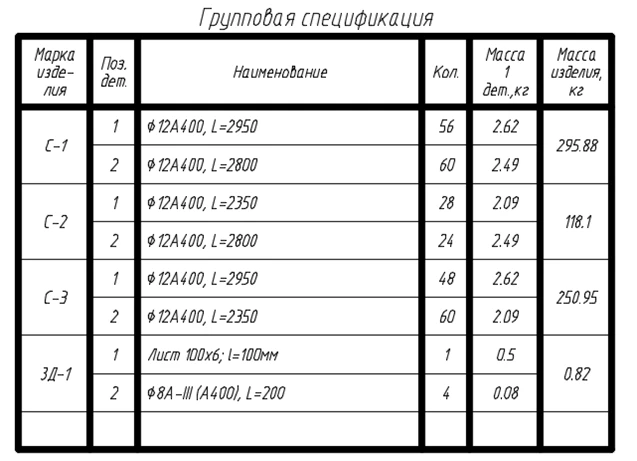

• групповая спецификация арматурных изделий;

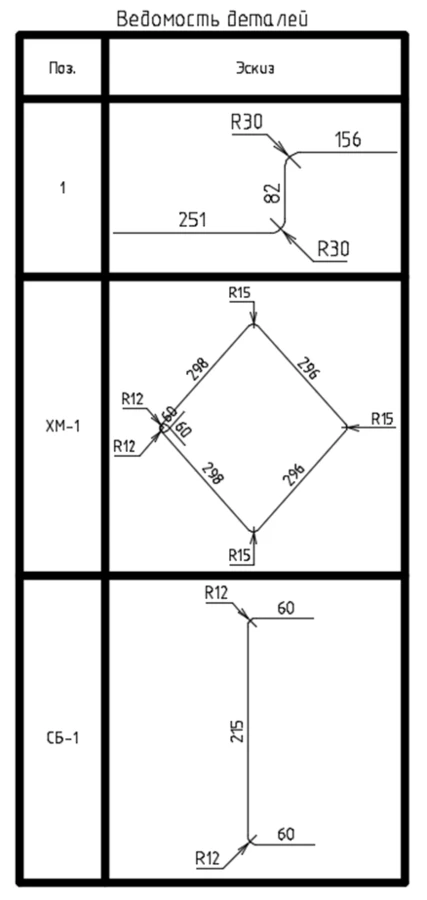

• ведомость деталей;

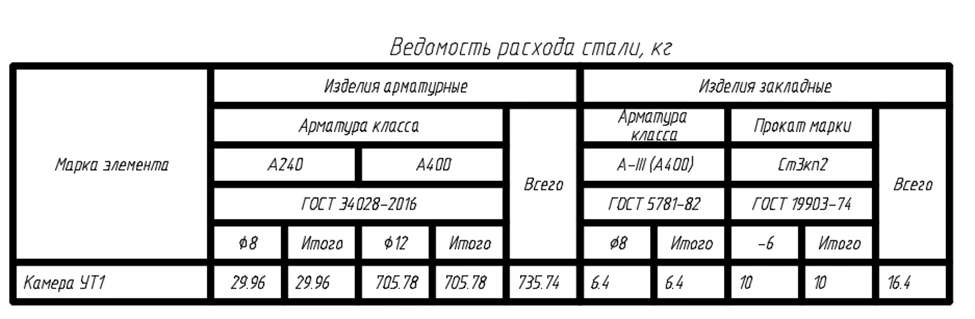

• ведомость расхода стали.

Все спецификации являются динамическими и автоматически обновляются на чертеже.

Спецификация элементов группирует позиции по типам.

Позиции арматурных и закладных изделий, добавленные в структуру проекта, будут включены в ведомость расхода стали.

Проектирование сборного железобетонного каркаса

СПДС Железобетон позволяет проектировать конструкции из сборного железобетона. Пользователь выполняет расстановку колонн, ригелей каркаса. Программа формирует план, разрезы, анализирует соединения элементов каркаса и автоматически добавляет необходимые соединительные (сварные) детали, которые учитываются и в спецификации.

С помощью опции Разрезы можно построить все необходимые разрезы конструкции. При этом осуществляется автоматическая проверка соединения элементов каркаса.

Расчет несущей способности колонн ведется с учетом соединения с элементами каркаса и их собственного веса. После расчета программа автоматически изменяет несущую способность колонн и формирует табличный отчет.
