Model Studio CS Технологические схемы — это мощный и простой в использовании программный комплекс, предназначенный для быстрого и удобного создания принципиальных, технологических и монтажно-технологических схем установок и производств.

База данных условно-графических обозначений

База данных Model Studio CS Технологические схемы встроена в среду проектирования и не требует вызова дополнительных программ. Комфортное диалоговое окно предоставляет пользователю удобный и наглядный доступ к базе. В состав базы входит набор основных условных графических обозначений оборудования, арматуры и КИПиА, соответствующих российским нормативным документам и предназначенных для размещения на чертеже.

Инженер, использующий Model Studio CS Технологические схемы, получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Предусмотрена возможность без вставки в чертеж посмотреть, как выглядит объект и (тоже без вставки) получить полную информацию о нем.

Гибкая, с хорошо продуманной эргономикой система разработки и пополнения базы данных позволяет без труда сохранять в ней новое оборудование, изделия и материалы.

База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере.

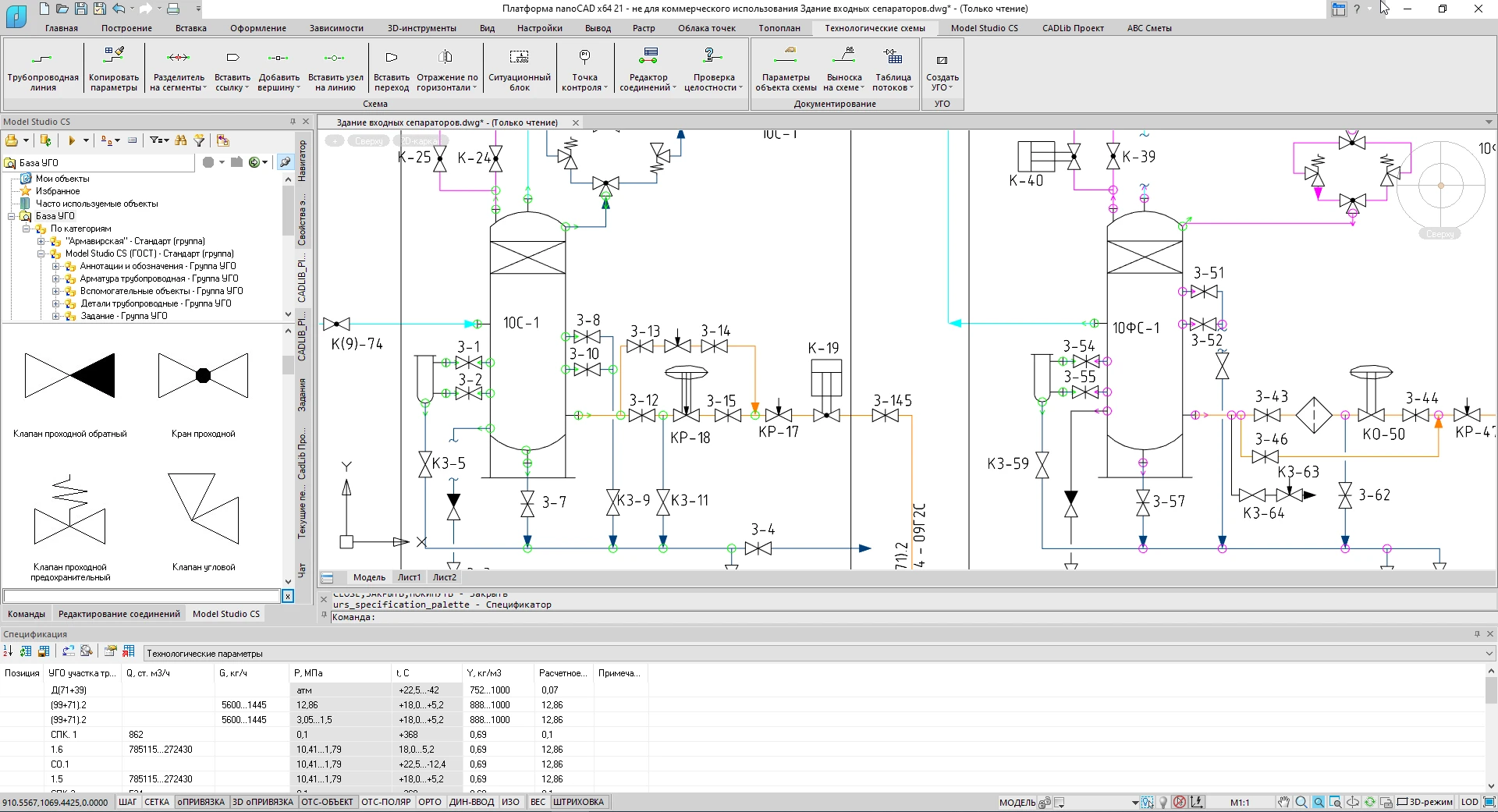

Создание схем

Основой для создания схем в Model Studio CS Технологические схемы является набор условных графических обозначений (УГО) элементов. В стандартную поставку программного комплекса уже включены наборы типовых УГО технологического оборудования и арматуры — с перечнем основных технологических параметров, доступных для заполнения после размещения на чертеже.

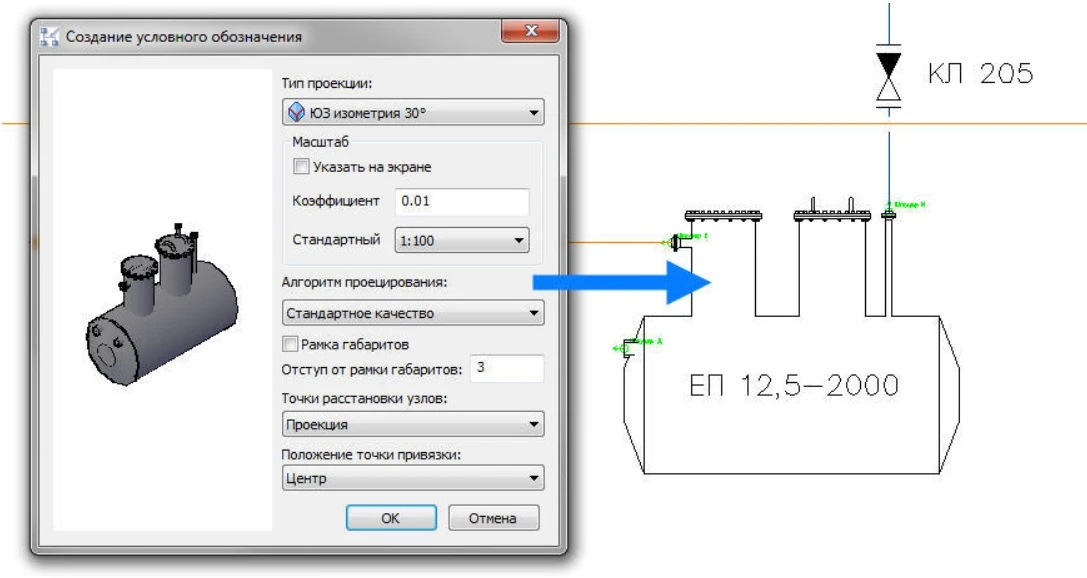

Существует возможность создания УГО на основе реально существующего оборудования и трубопроводных деталей с использованием трехмерной базы данных Model Studio CS, которая также входит в стандартную поставку и прекрасно интегрируется в среду проектирования. При этом двумерное представление объекта формируется автоматически на основе его трехмерной модели, а кроме того наследуется весь набор технологических параметров (вес, производитель, нормативный документ и т.д.).

Для удобства освоения в программе существует функционал, позволяющий преобразовать объекты УГО, ранее созданные стандартными средствами AutoCAD/nanoCAD, в объекты Model Studio CS Технологические схемы. Преобразованные таким образом объекты можно сохранить в базе данных и использовать в текущем и последующих проектах.

Размещенное на схеме оборудование просто и удобно соединяется технологическими линиями. Программа предлагает следующие способы построения линий:

• автоматическое построение трассы при указании двух точек на соединяемых объектах. Программа автоматически построит трассу, разместит стрелку направления потока;
• построение линии вручную. Основные параметры линии задаются перед ее отрисовкой;

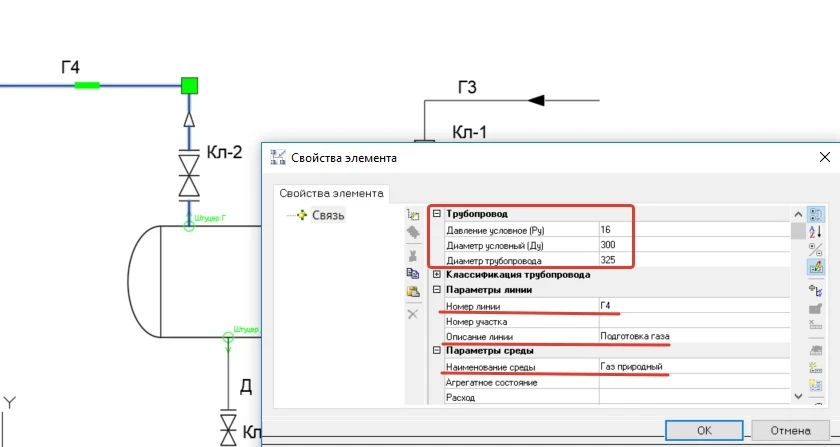

• использование технологических линий с заданными параметрами, сохраненных в базе данных Model Studio CS. При вставке таких линий из БД все заданные параметры, хранящиеся в базе, будут скопированы в чертеж.

Сам процесс отрисовки трубопроводной линии мало чем отличается от отрисовки стандартной полилинии в среде AutoCAD/nanoCAD. Созданные линии легко редактируются, при этом изменяется не только положение сегмента, но и информационная часть (добавление и удаление параметров, изменение их значений).

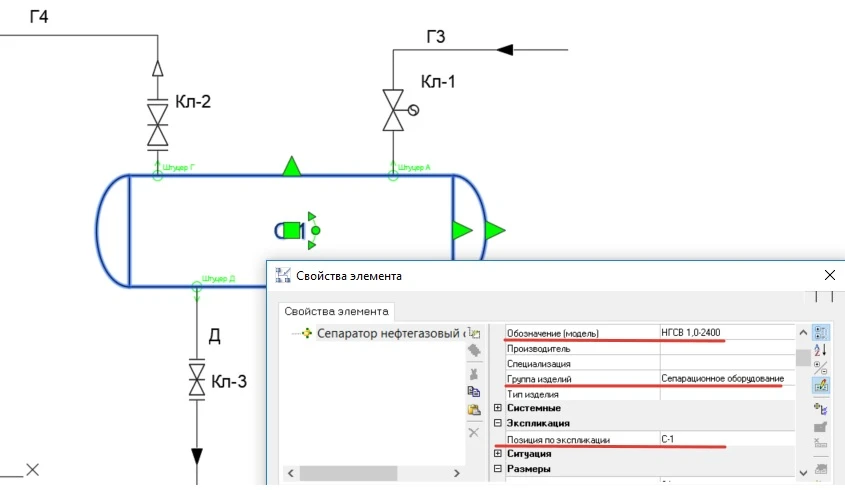

В случае, если необходимо подключиться к оборудованию без использования узла, программа предложит разместить в точке присоединения штуцер.

Интеллектуальное поведение и автоматическое оформление схем

Model Studio CS Технологические схемы значительно упрощает выпуск готового документа благодаря встроенным инструментам, обеспечивающим интеллектуальное поведение объектов и автоматизирующим оформление.

В состав программы включены мощные средства интеллектуального отслеживания ввода данных, которые помогают инженеру в работе и обеспечивают высокое качество проекта:

• автоматическая обработка пересечений технологических линий в местах, где отсутствуют соединения (формирование разрывов);
• автоматический разрыв линии при вставке арматуры и других «линейных» элементов схемы без нарушения целостности информации. При удалении таких элементов схемы линия автоматически сшивается;
• проверка диаметров при подключении линии к штуцеру оборудования. В случае несовпадения диаметров линии и штуцера система предлагает варианты решения: правка параметров или вставка соответствующих переходов;
• проверка параметров при врезке или соединении линий. В случае необходимости предлагается вставка переходов или правка параметров;
• при выборе двух точек на схеме система анализирует чертеж и предлагает автоматически отрисовать всю линию с интеллектуальным обходом уже существующих элементов схемы;
• автоматическое отслеживание направления потока линии при размещении обратных клапанов и элементов, зависящих от направления потока. Система автоматически отслеживает правильное направление и соответствующим образом размещает элемент на схеме;
• при необходимости обозначить визуальный разрыв линии (чтобы не загромождать чертеж) специальный инструмент сохраняет целостность «разорванной» линии.

Интеллектуальные объекты и инструменты Model Studio CS Технологические схемы обеспечивают пользователю возможность создавать схему и вносить изменения с минимальными затратами времени и максимальной эффективностью, при этом сохраняются вся топология, оформление и т.п.

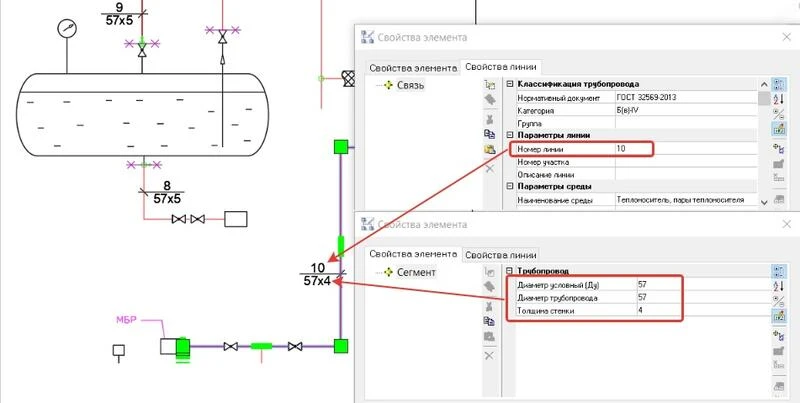

При отрисовке и редактировании в дополнение к интеллектуальному поведению объектов существует возможность в автоматическом режиме проставлять надписи на схеме. Текст надписи формируется автоматически и полностью соответствует надписываемому объекту схемы. Функции интеллектуального поведения обеспечивают отслеживание изменений в схемах и автоматически обновляют соответствующие надписи.

Специальные возможности Model Studio CS Технологические схемы позволяют сохранить типовое оформление в базе данных УГО, после чего оно может автоматически применяться при вставке УГО в схему.

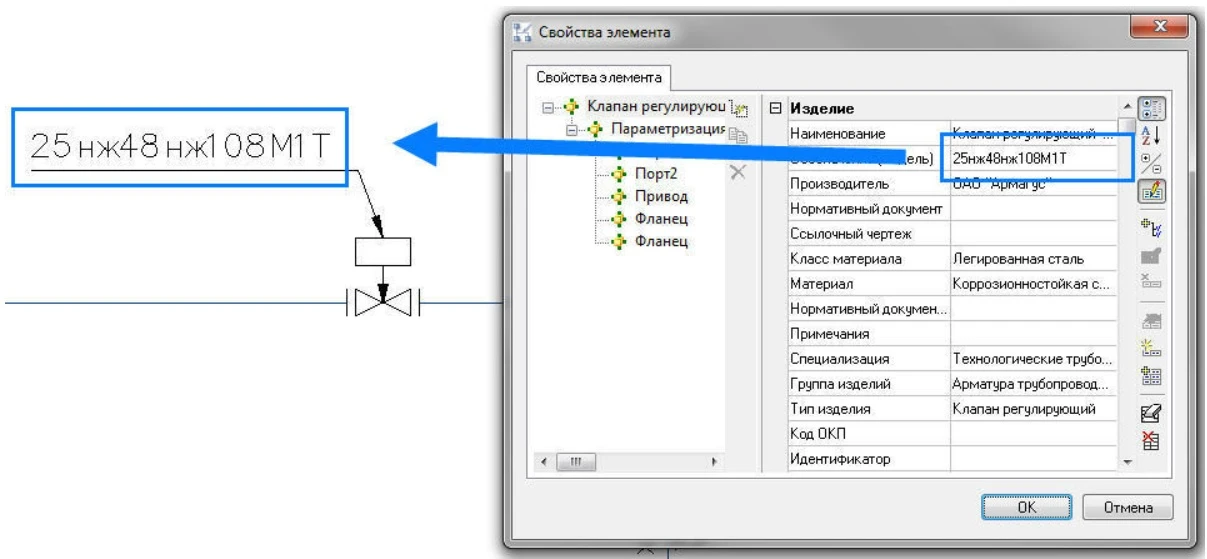

Функционал Model Studio CS Технологические схемы позволяет организовать подбор реальных типоразмеров из базы данных для УГО схемы с использованием стандартных технологических параметров элемента. Таким образом, пользователь может присвоить элементу схемы атрибутивную информацию реально существующего изделия из базы данных. Выборка из БД производится по основным технологическим параметрам: например, по определенному диаметру трубопровода и давлению можно подобрать всю подходящую арматуру для УГО запорного клапана.

Формирование заданий для создания 3D-модели

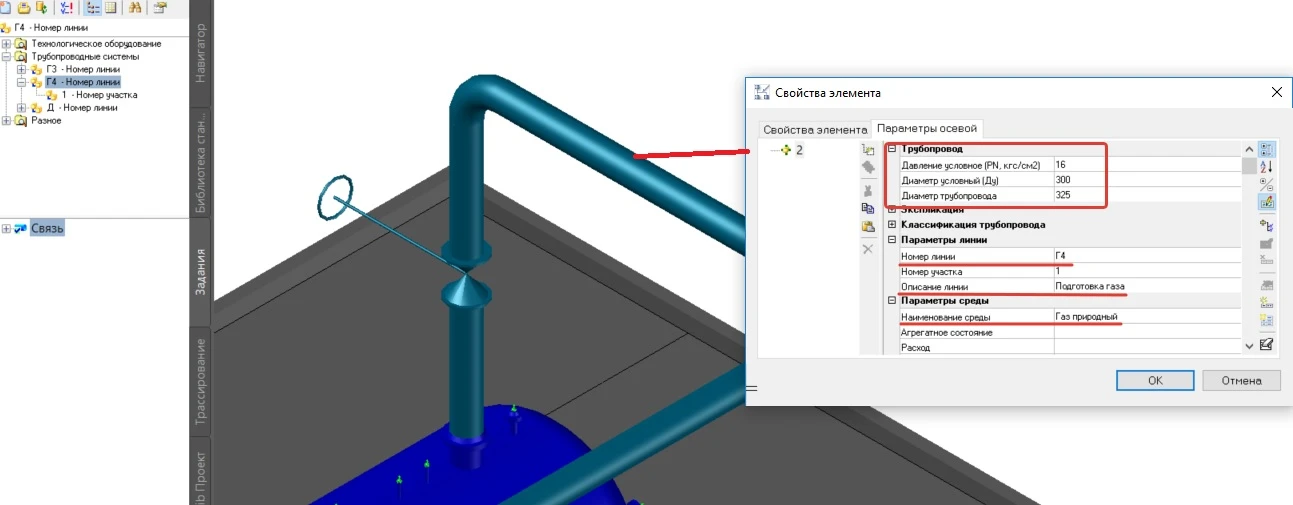

Model Studio CS Технологические схемы позволяет формировать задания для передачи данных по объектам схемы в Model Studio CS Трубопроводы. Данные с технологической схемы можно использовать в 3D-модели при компоновке оборудования, трассировке трубопроводов, размещении арматуры.

Задание представляет собой файл открытого формата, в котором сохраняется информация об объектах схемы. Файл может быть сохранен в CADLib Модель и Архив или на внешнем диске.

При обработке заданий в Model Studio CS Трубопроводы отслеживается привязка линий к штуцерам (узлам) оборудования (начало и конец линии), а также привязка арматуры к соответствующим технологическим линиям.

Автоматическое формирование табличной документации

Model Studio CS Технологические схемы автоматически формирует высококачественные табличные документы на основе созданных схем.

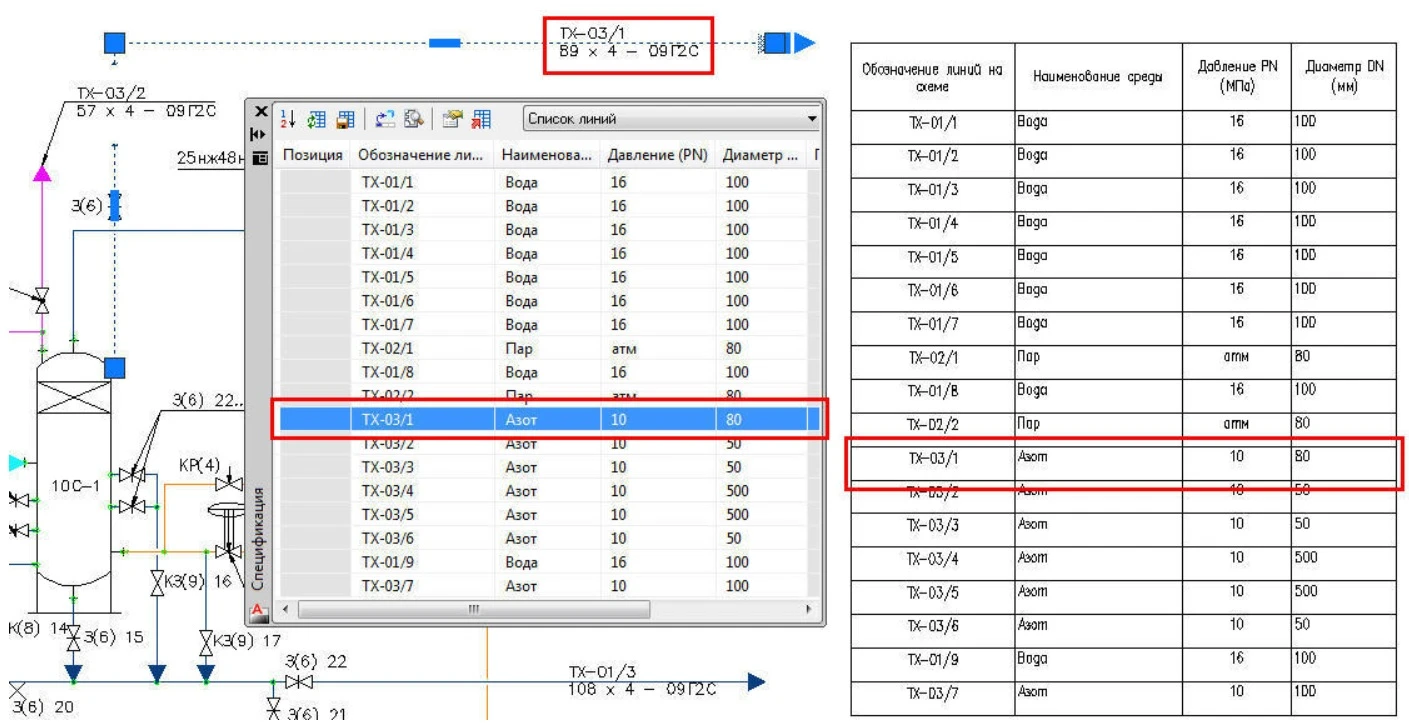

Удобство работы с табличными документами в интерактивном режиме обеспечивает спецификатор — всегда доступное для просмотра специальное диалоговое окно, где состав модели отображается в виде таблицы заданной формы. Конченый документ автоматически генерируется в форматах Microsoft Office и непосредственно на чертеже AutoCAD/nanoCAD.

Model Studio CS Технологические схемы располагает встроенными инструментами, позволяющими создавать собственные формы табличных документов, которые будут автоматически заполняться программой.

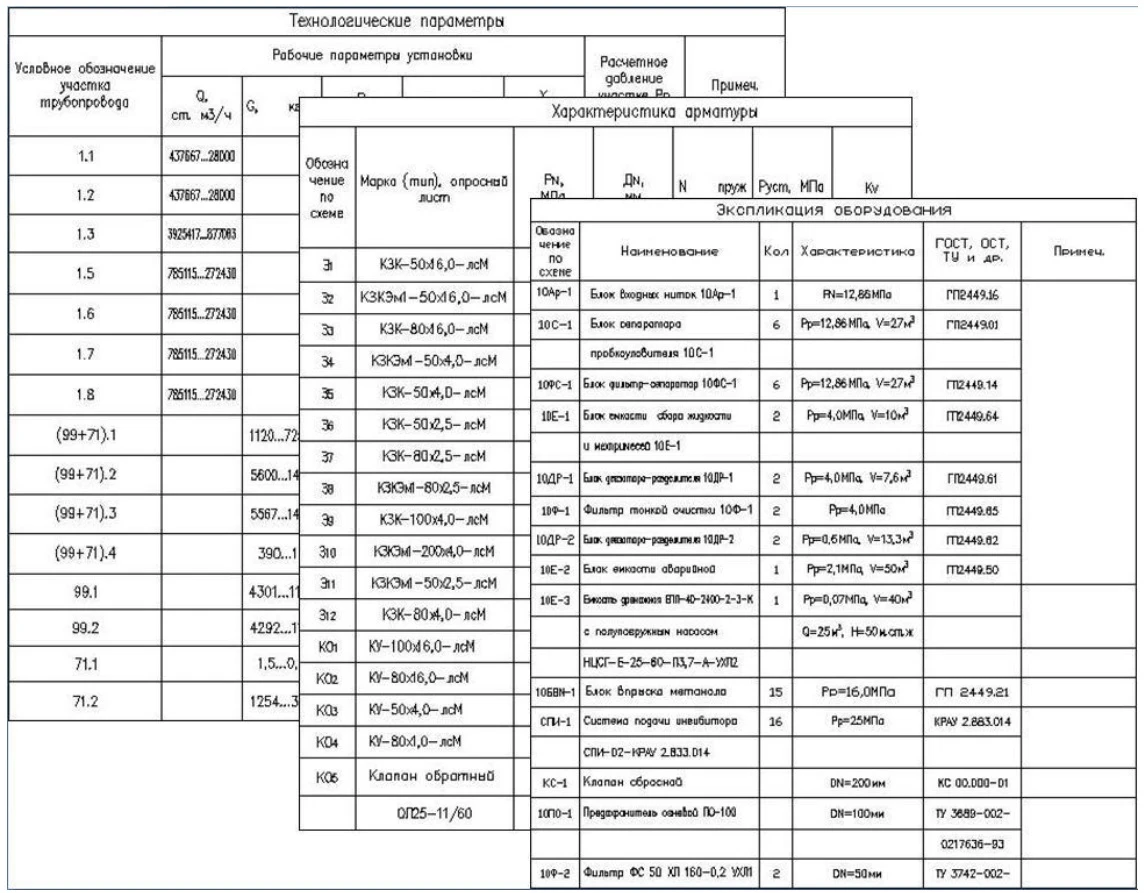

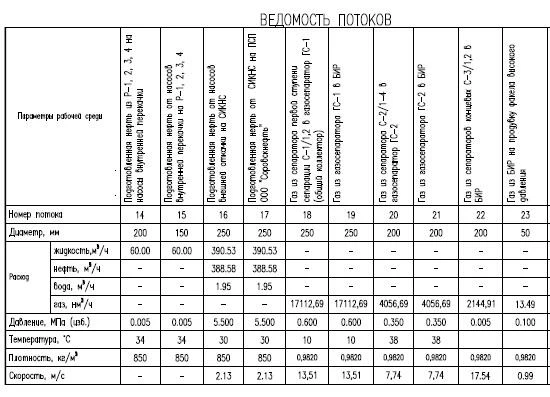

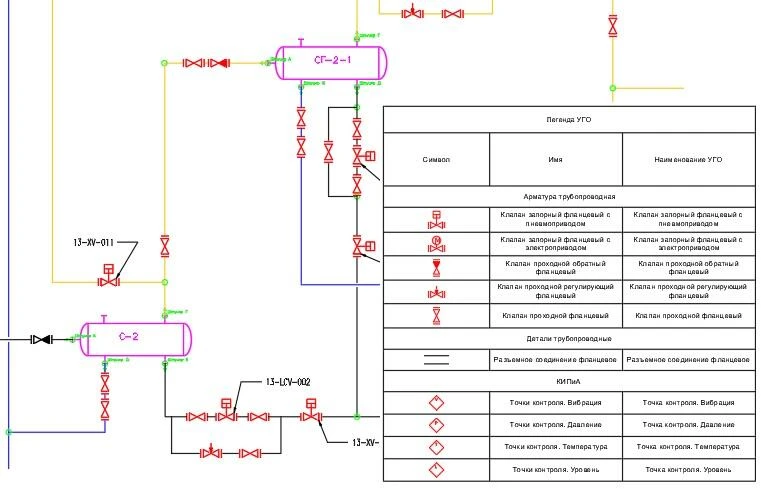

Разработчики настроили и включили в стандартную поставку наиболее востребованные типы документов, такие как экспликация (перечень оборудования), спецификация оборудования, изделий и материалов, легенда УГО, таблица потоков и другие.
