Model Studio CS Трубопроводы

Программный комплекс Model Studio CS Трубопроводы предназначен для трехмерного проектирования, компоновки и выпуска проектной/рабочей документации по технологическим установкам и трубопроводам на проектируемых или реконструируемых объектах.

Model Studio CS Трубопроводы значительно расширяет возможности платформ AutoCAD и nanoCAD в области трехмерного проектирования промышленных объектов, делая работу инженера более комфортной и эффективной.

Комплекс позволяет решать следующие основные задачи:

• трехмерная компоновка и моделирование;
• расчеты и проверка инженерных решений;
• формирование и выпуск проектной и рабочей документации.

Model Studio CS Трубопроводы спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на российском, так и на мировом рынке. Документация, формируемая с помощью этого программного комплекса, строго соответствует требованиям российских государственных и отраслевых стандартов. С 2016 года программный комплекс Model Studio CS Трубопроводы включен в единый реестр российских программ для ЭВМ.

Текущая версия комплекса работает в среде nanoCAD или AutoCAD. В рамках задач трехмерного проектирования, решаемых средствами Model Studio CS Трубопроводы:

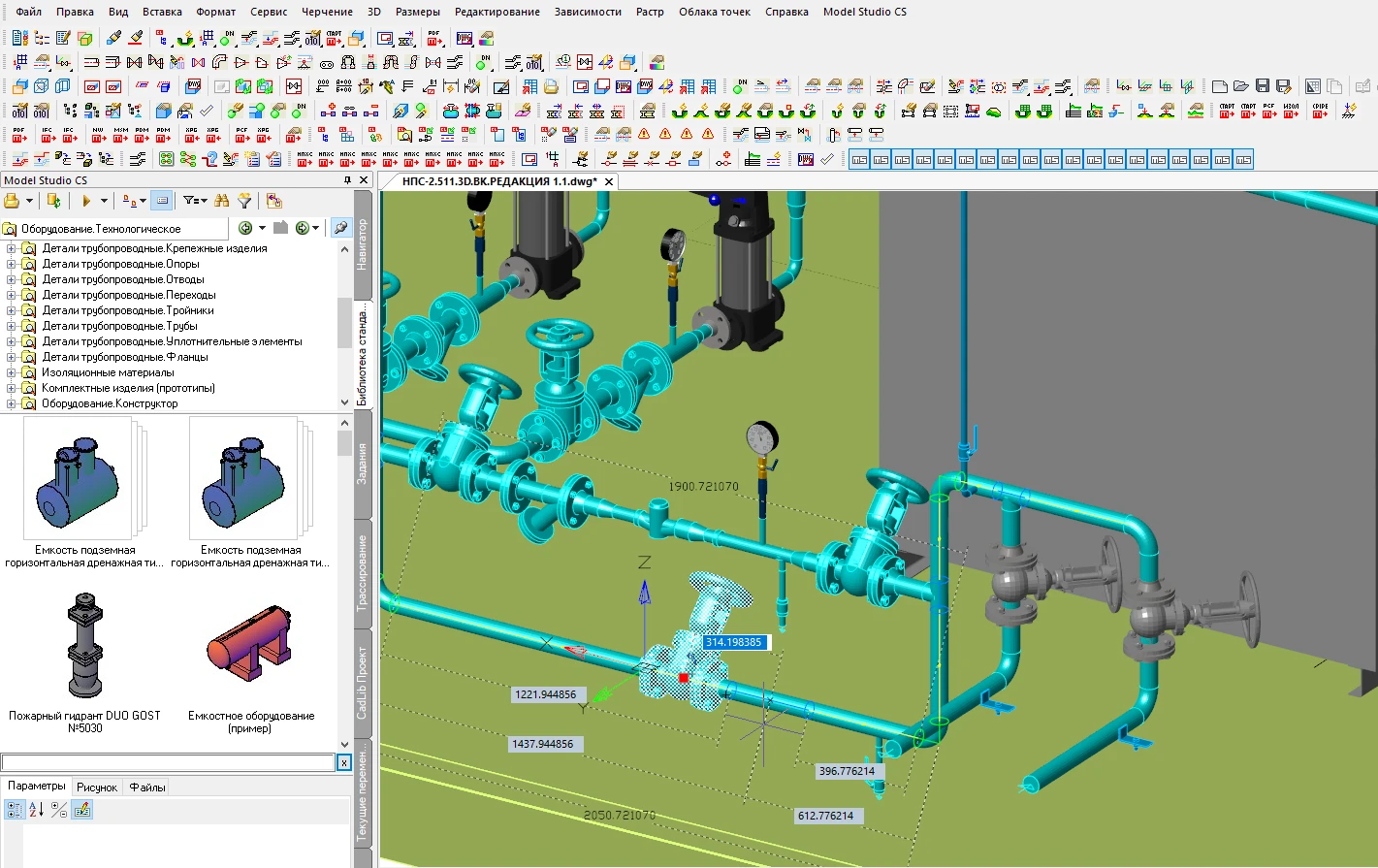

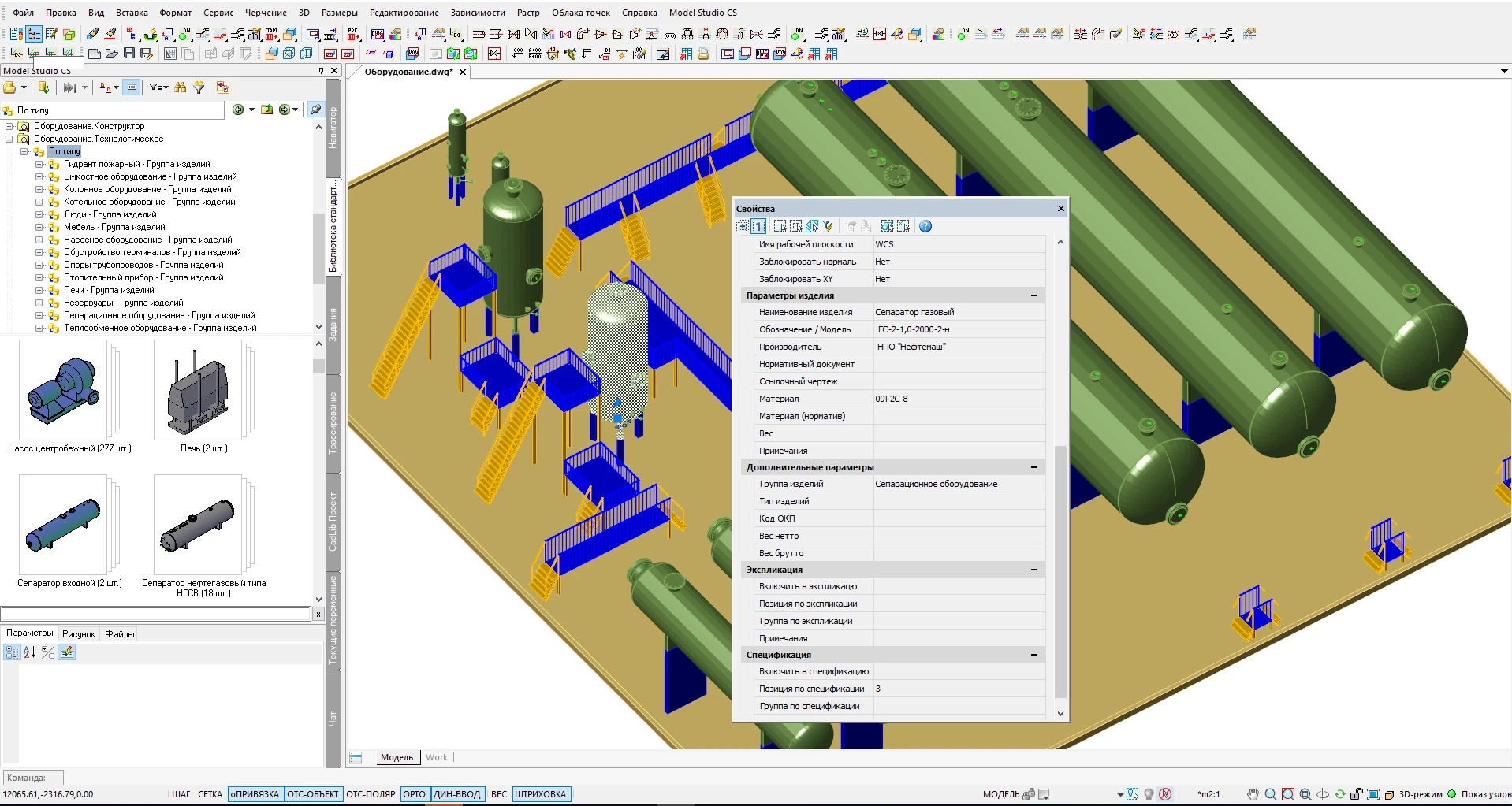

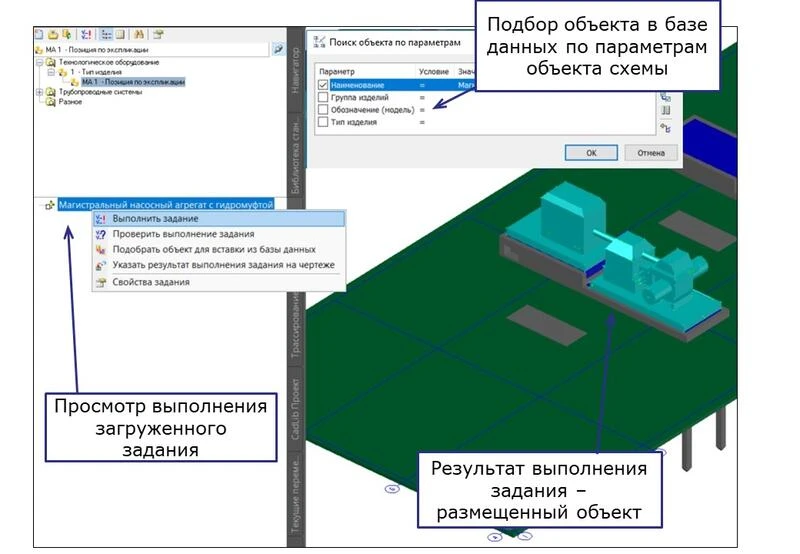

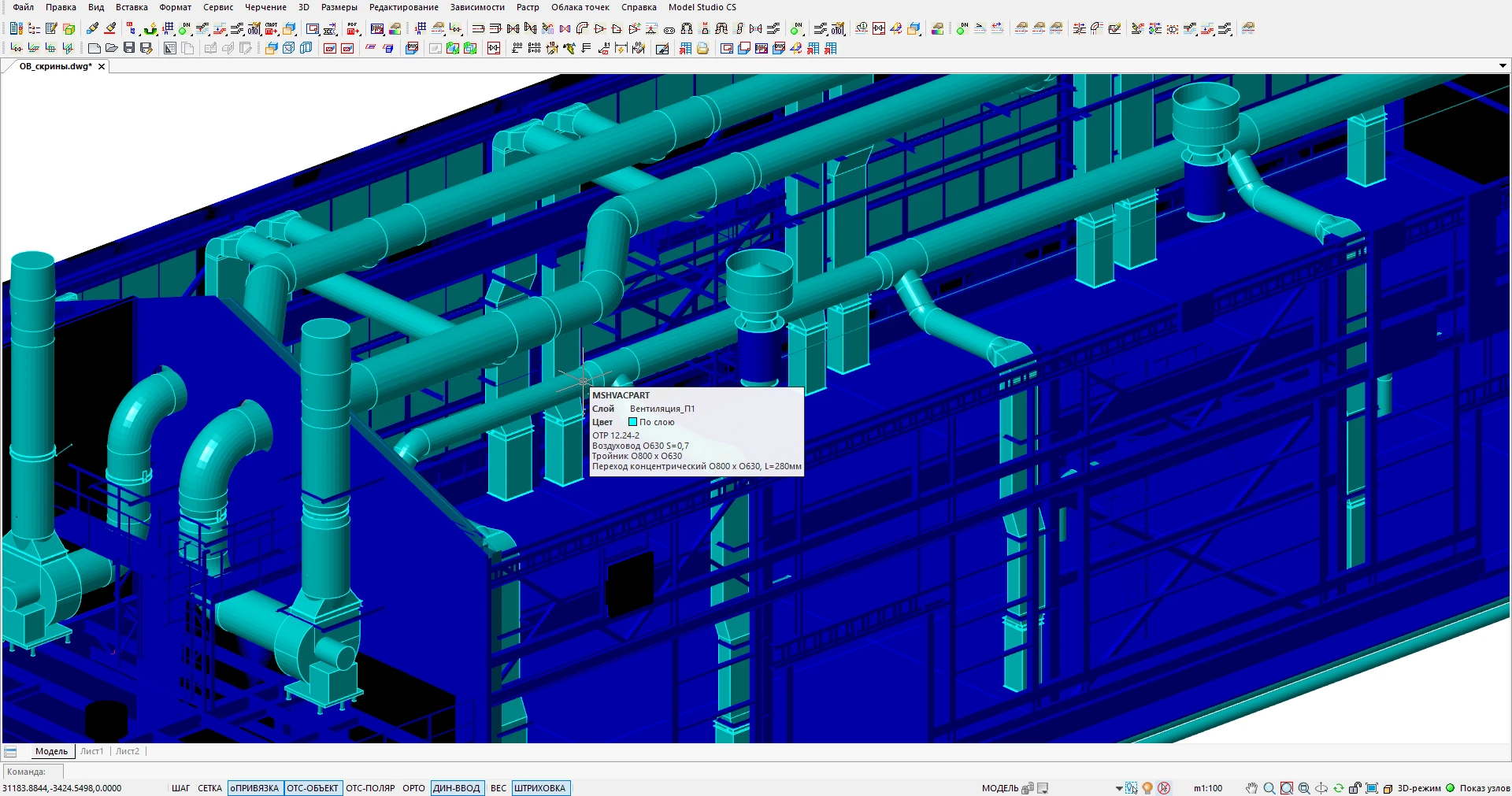

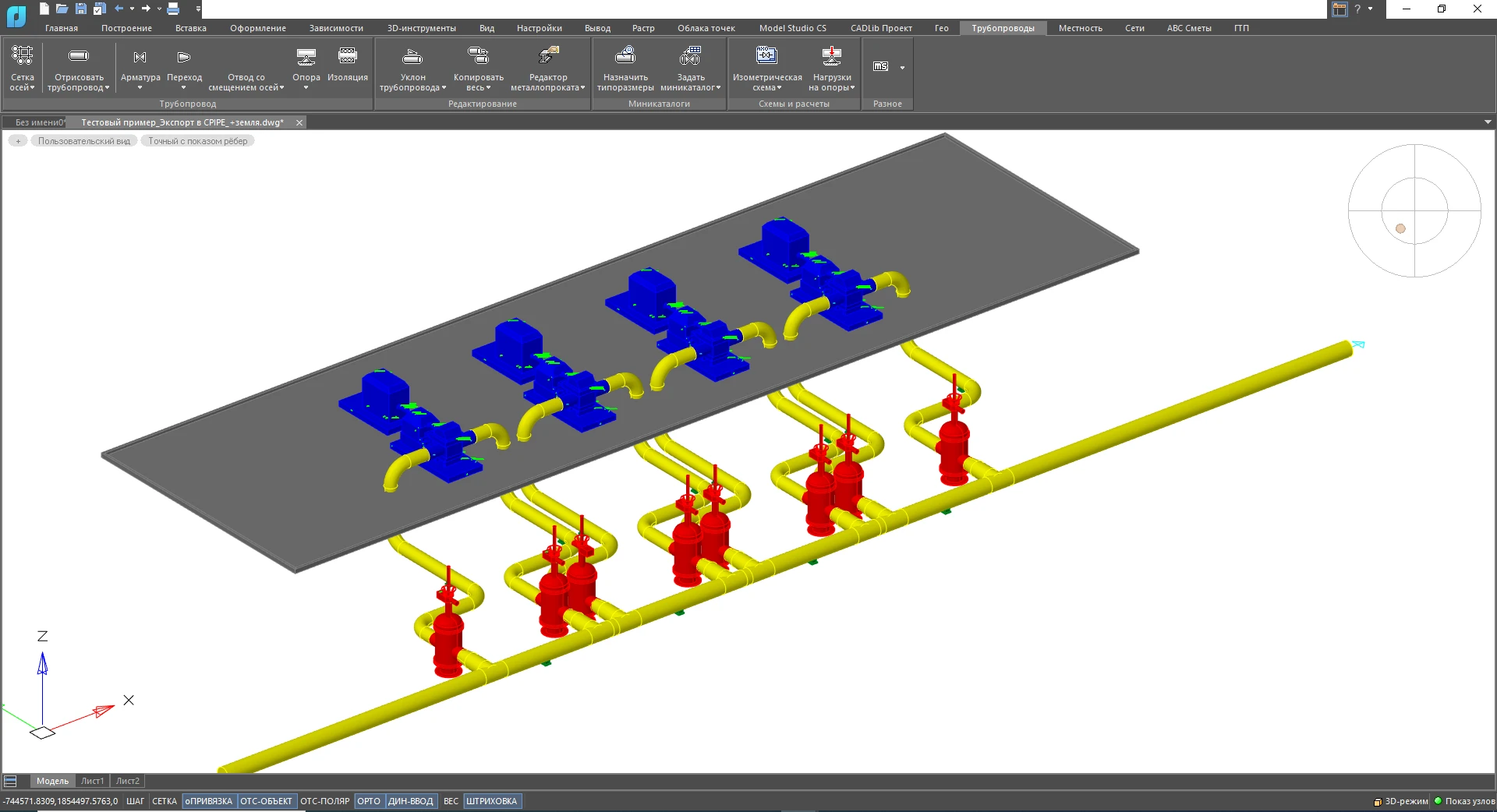

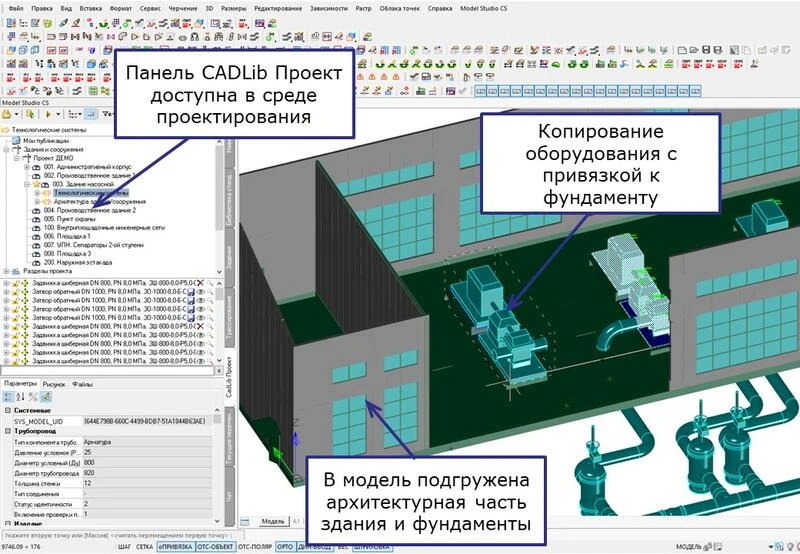

• производится трехмерная компоновка оборудования;

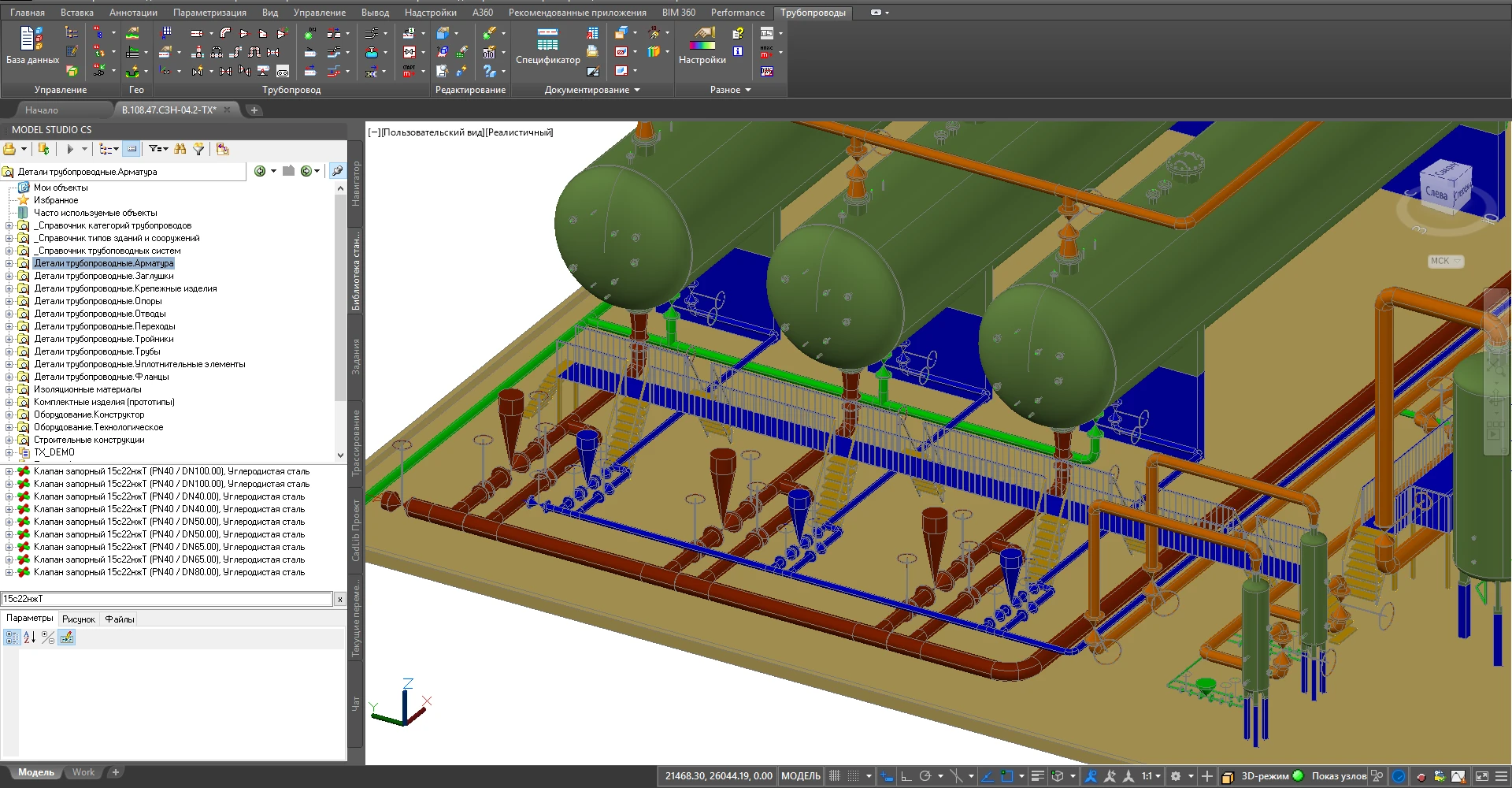

• выполняется трехмерное эскизирование трубопроводов с их последующим конструированием или построение трубопроводов из стандартных элементов базы данных с использованием миникаталогов («спеков»);

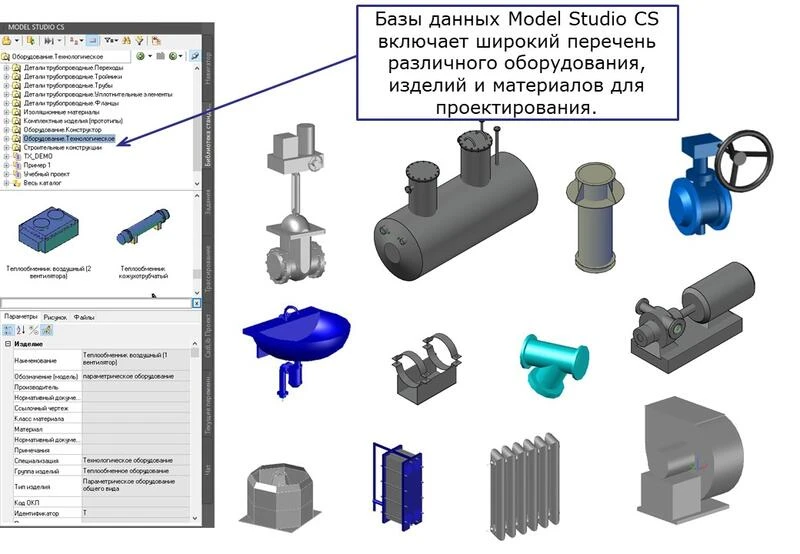

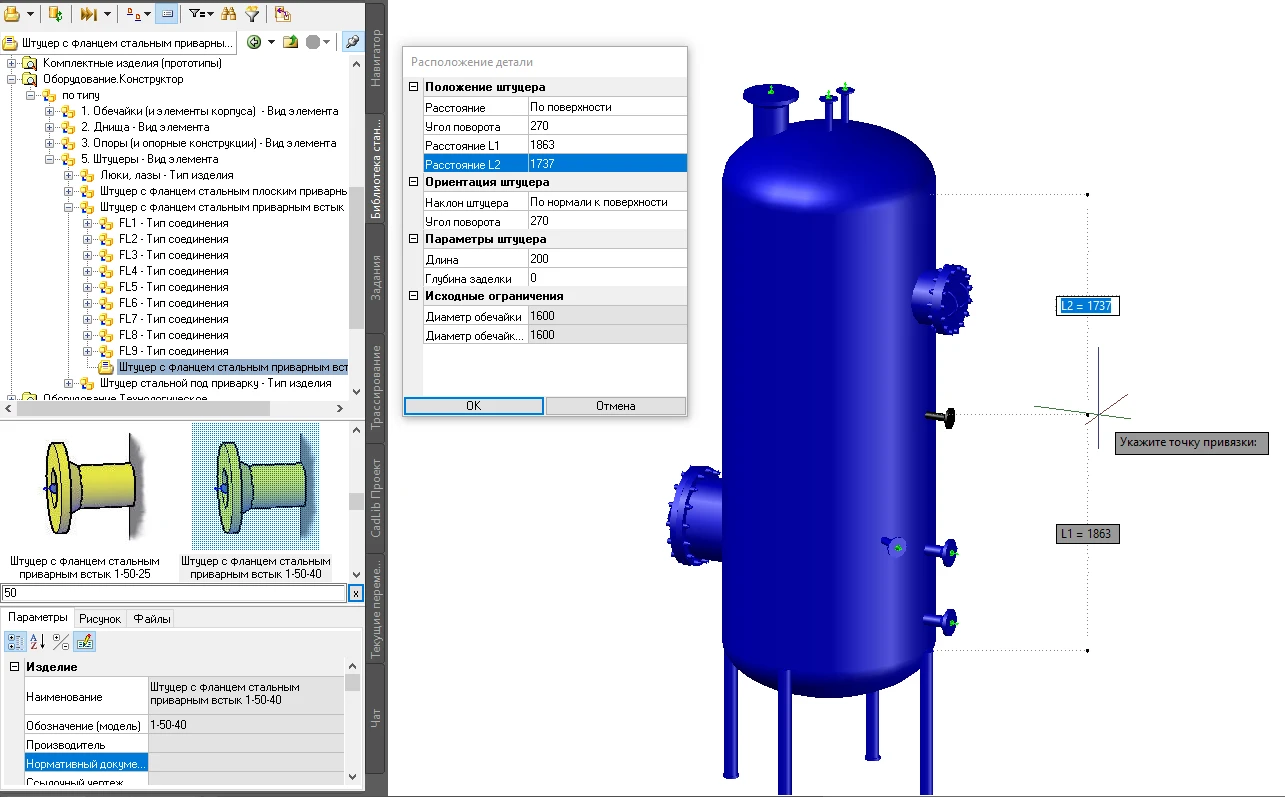

• формируются трехмерные параметрические модели оборудования;

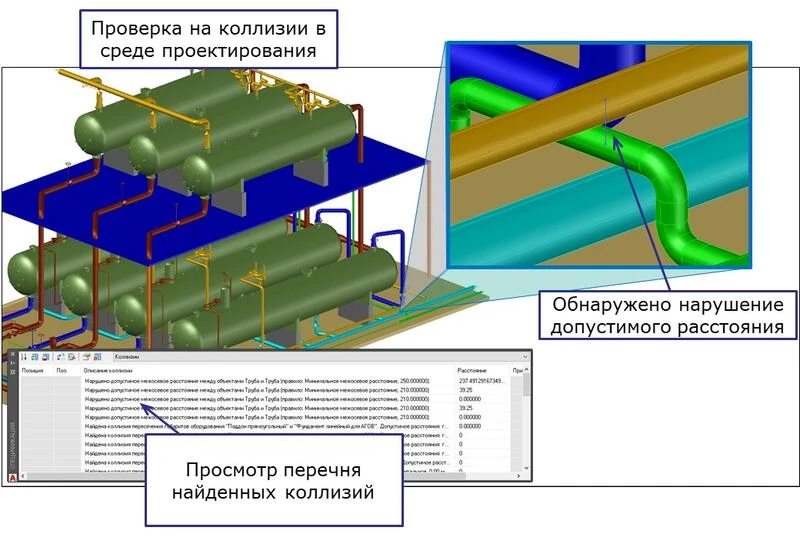

• выполняется проверка на предмет коллизий, пересечений и нарушения предельно допустимых размеров в соответствии с технологическими параметрами;

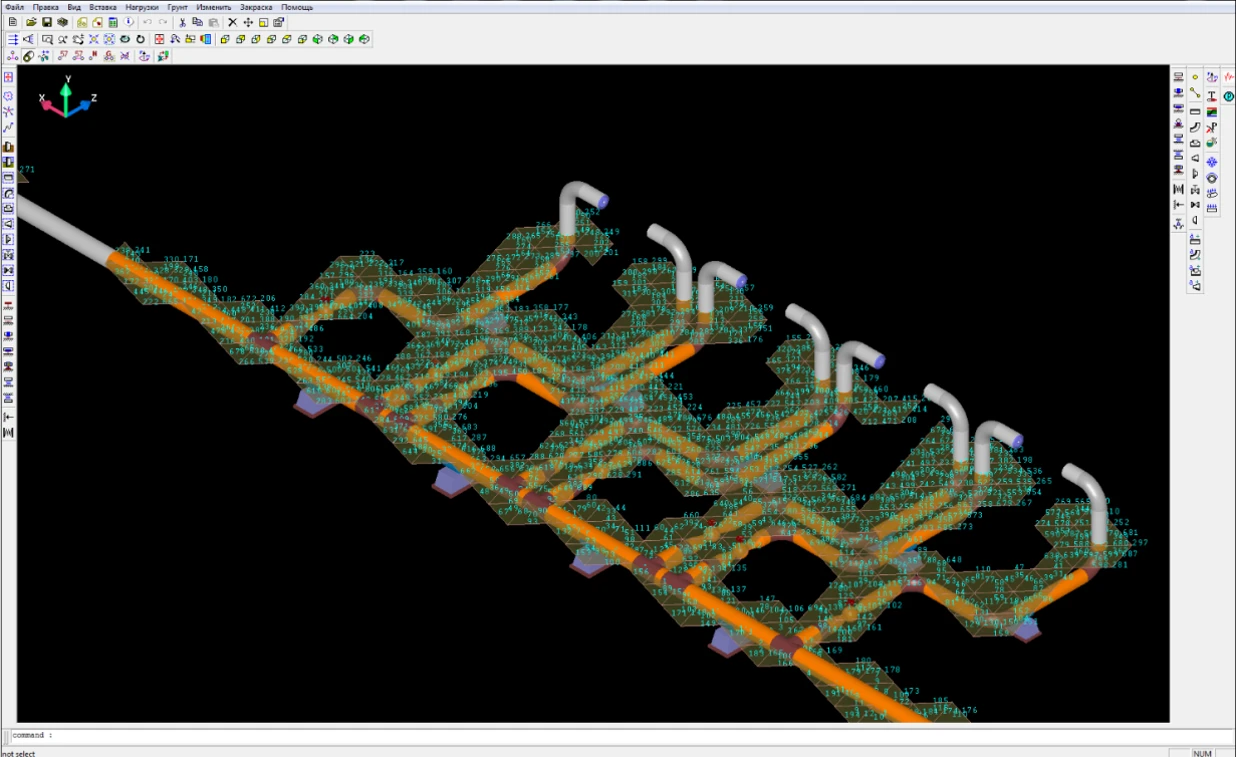

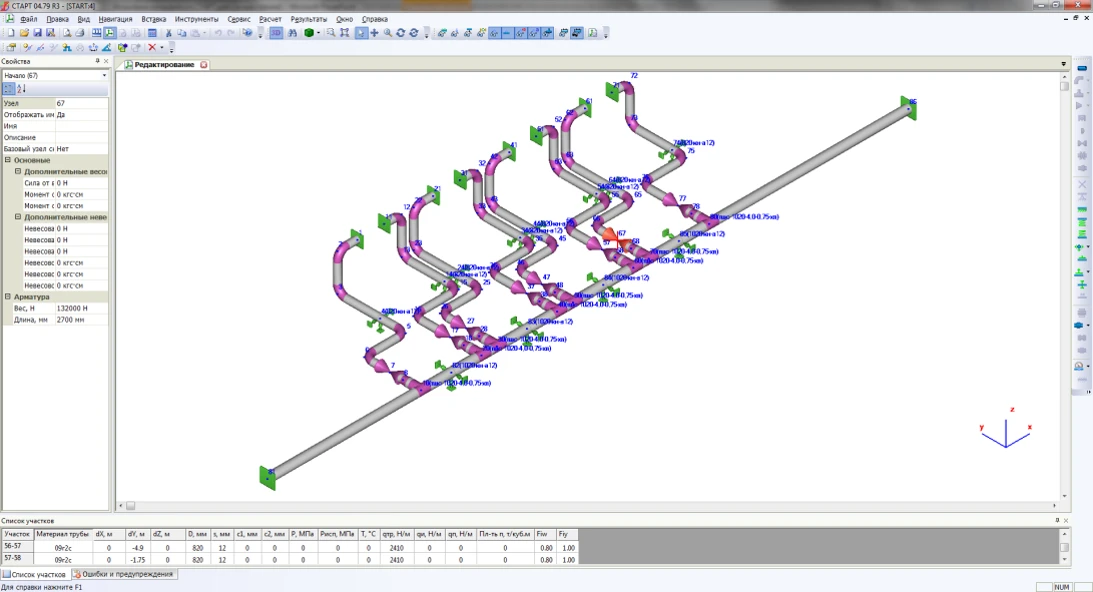

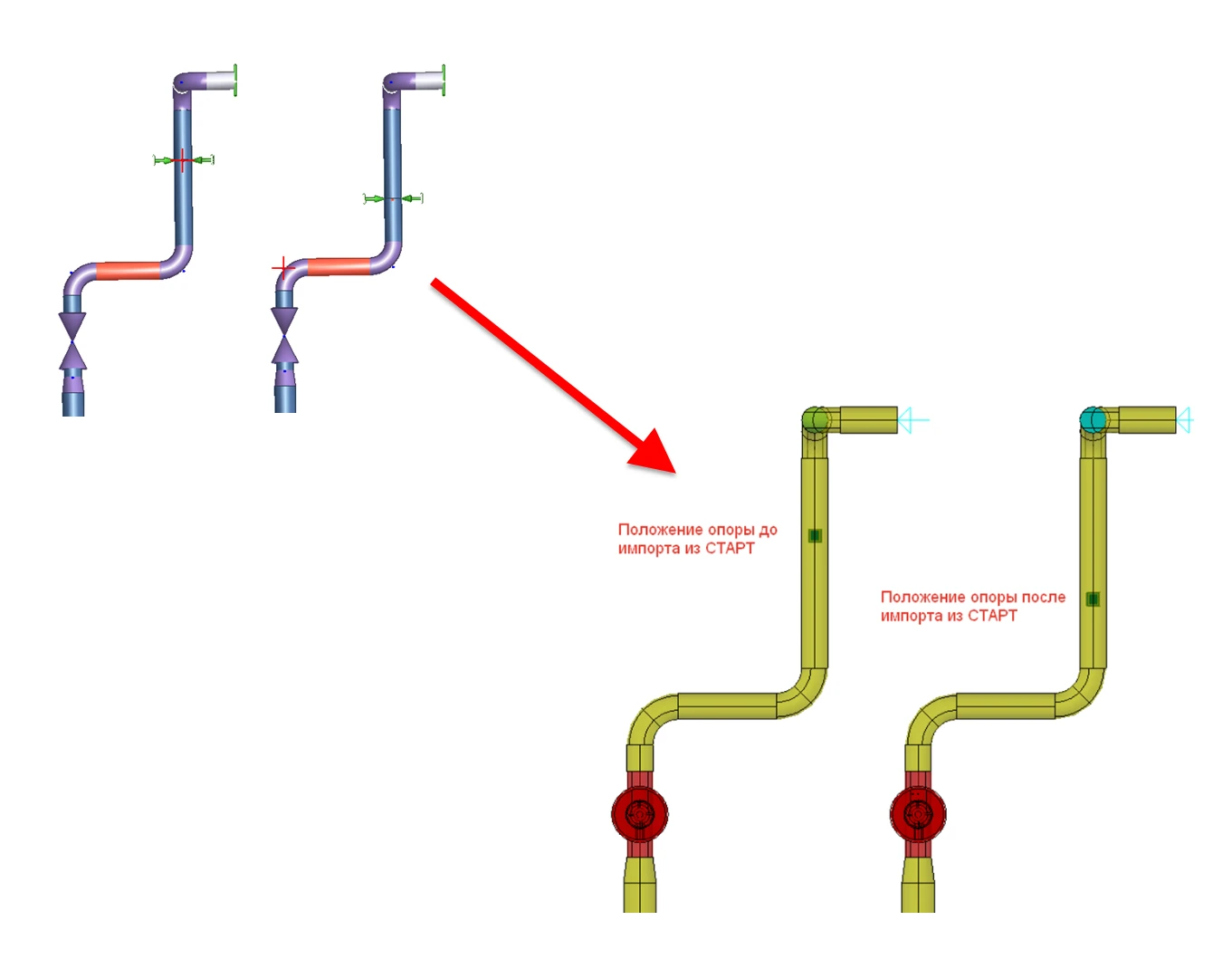

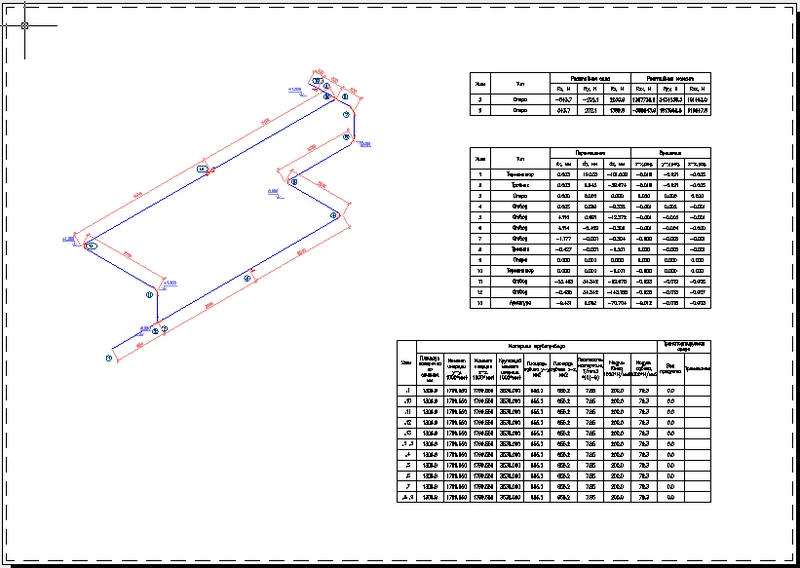

• средствами программы СТАРТ производится расчет прочности и жесткости трубопроводов (в программе поддерживается передача расчетной модели с необходимой геометрической и атрибутивной информацией в программу СТАРТ и импорт результатов расчета обратно в Model Studio CS Трубопроводы);
• средствами программы CPIPE производится расчет прочности и жесткости трубопроводов (в программе поддерживается передача расчетной модели с необходимой геометрической и атрибутивной информацией в программу CPIPE);

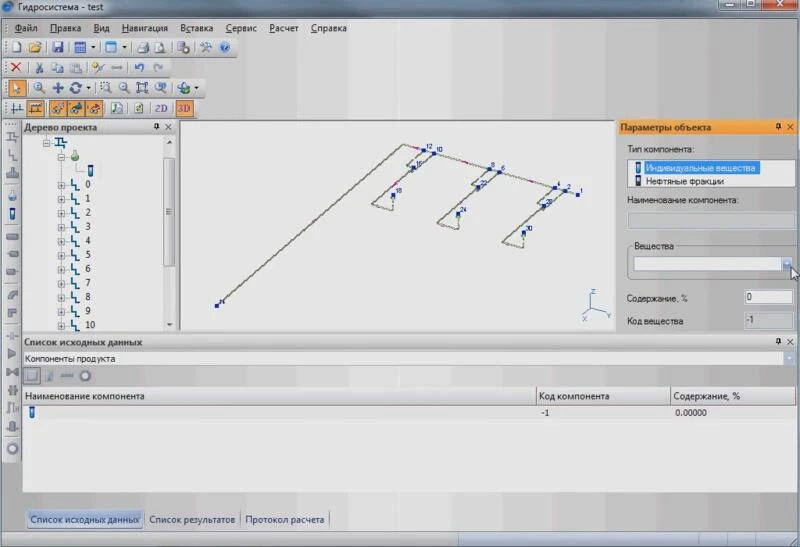

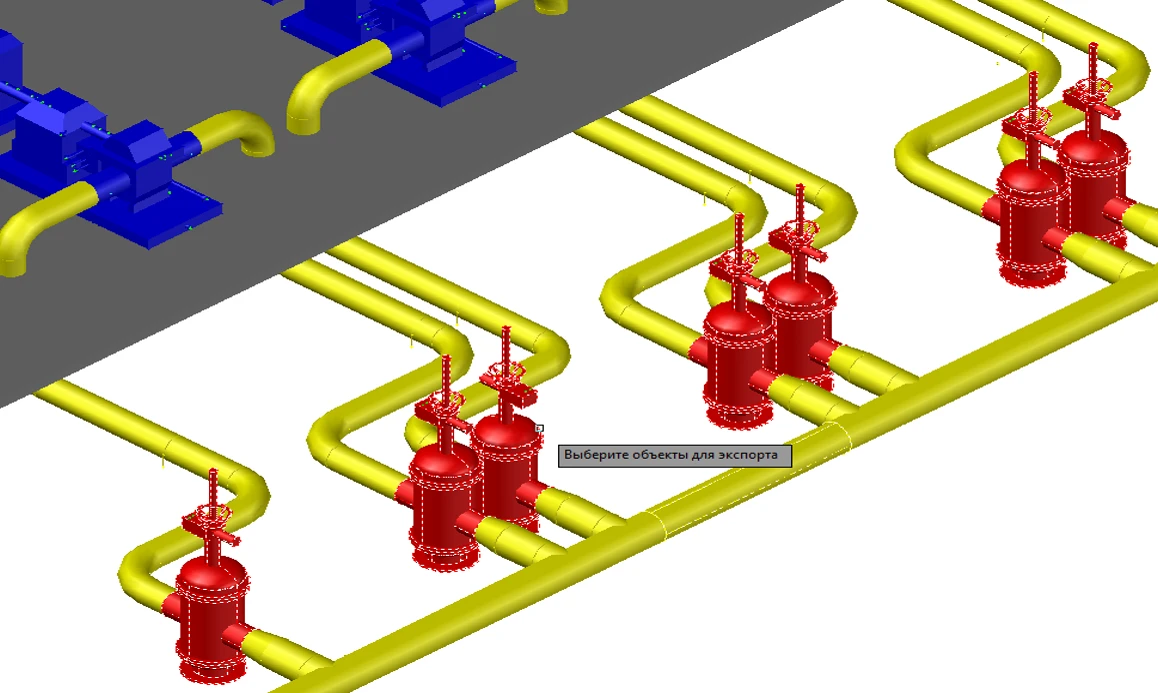

• средствами программы «Гидросистема» выполняются гидравлические расчеты (в программе реализован экспорт расчетной схемы трубопровода и всей сопутствующей информации, при этом используется формат pcf);

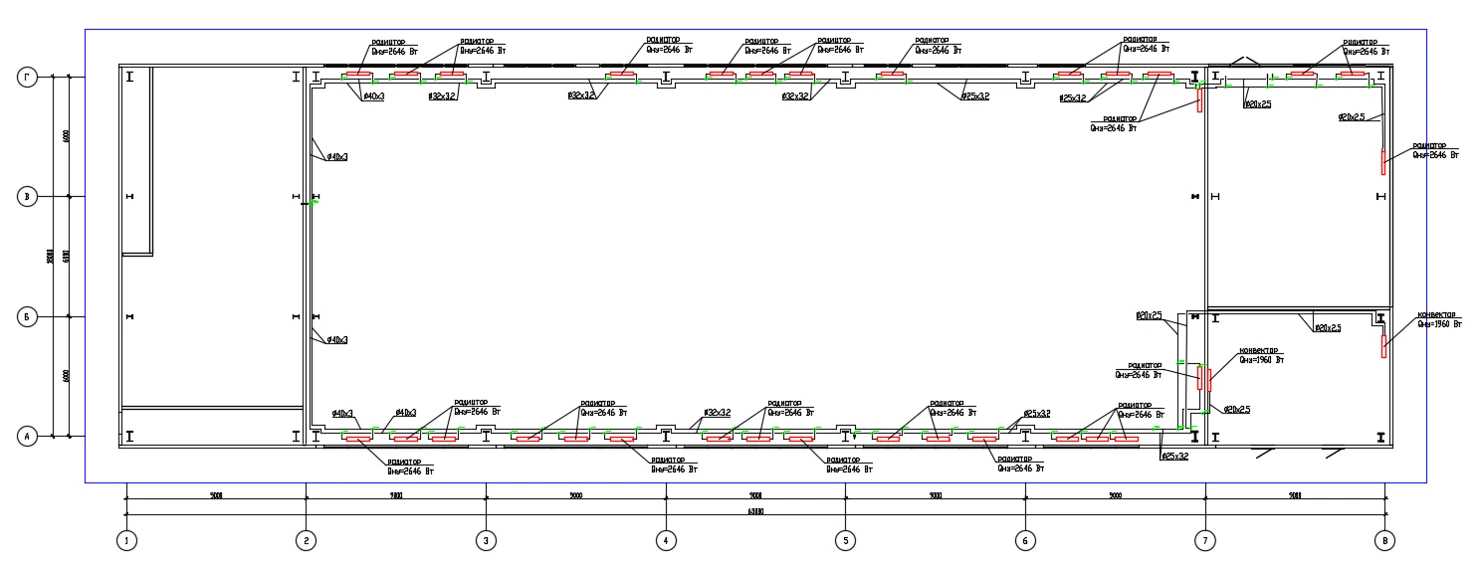

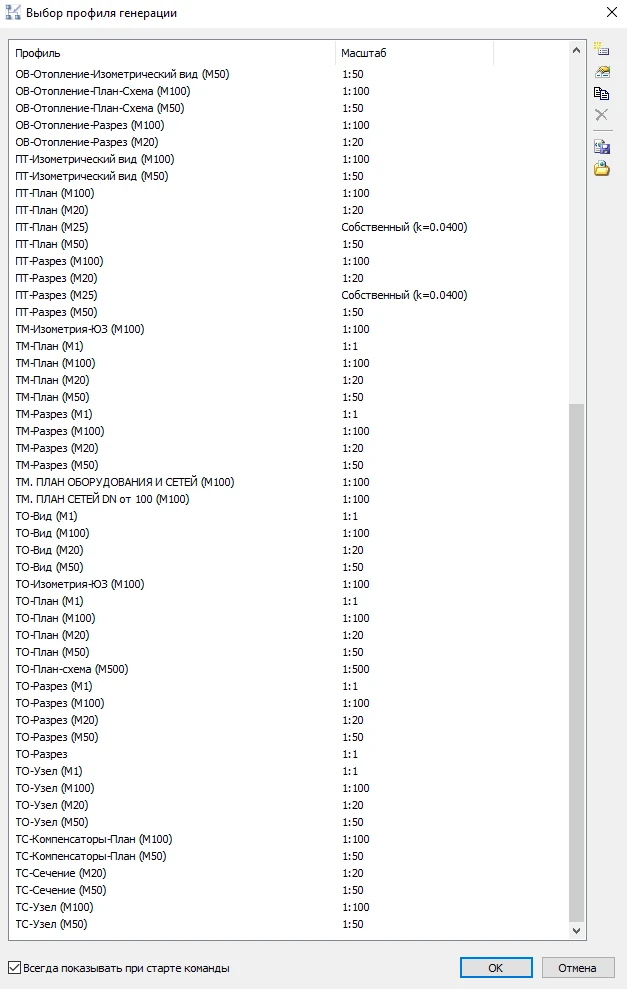

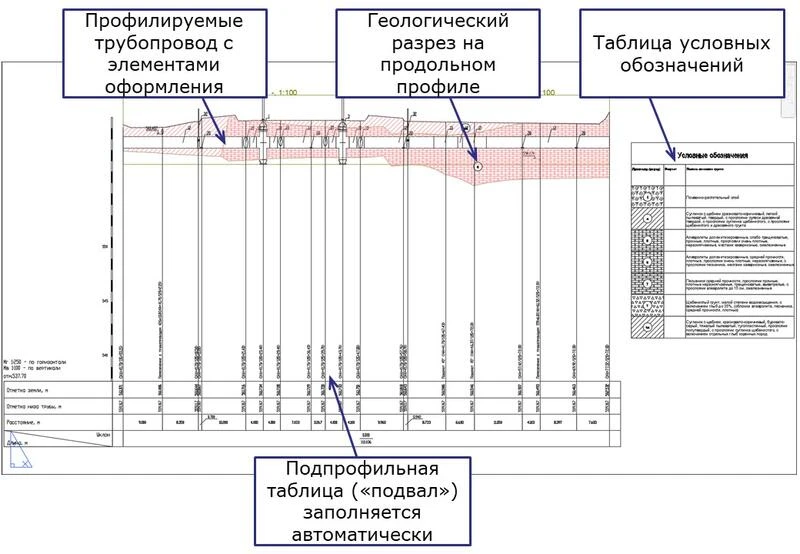

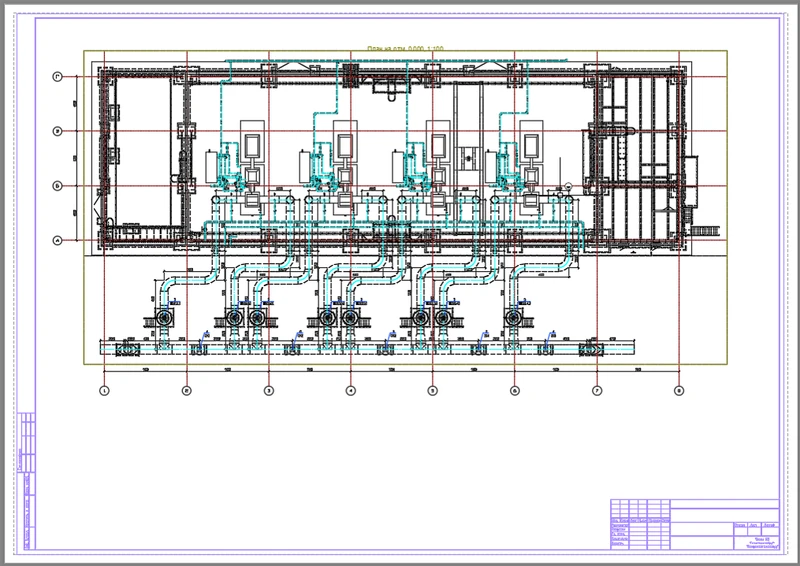

• генерируются чертежи с автоматическим формированием планов, видов, разрезов, план-схем, изометрических видов и чертежей;
• автоматически проставляются отметки уровня, выноски, позиционные обозначения и размеры;

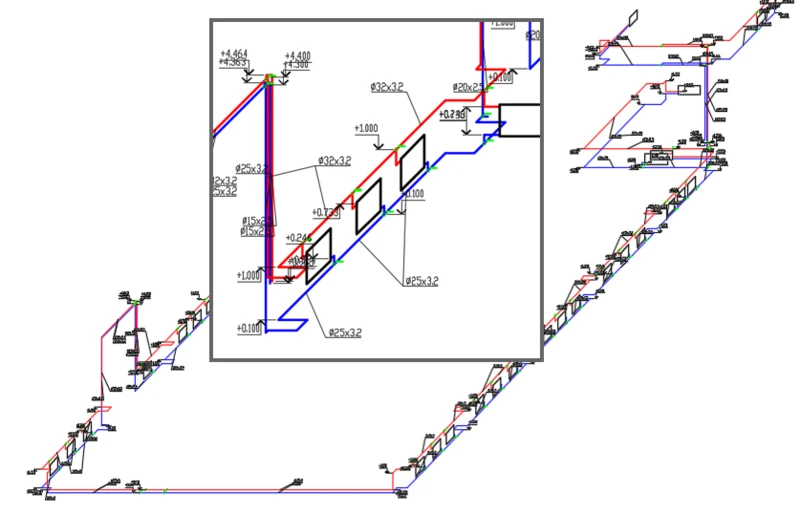

• генерируется аксонометрическая схема как одного трубопровода, так и всей модели целиком — с автоматической простановкой размеров, выносок, позиционных обозначений и иных элементов оформления;

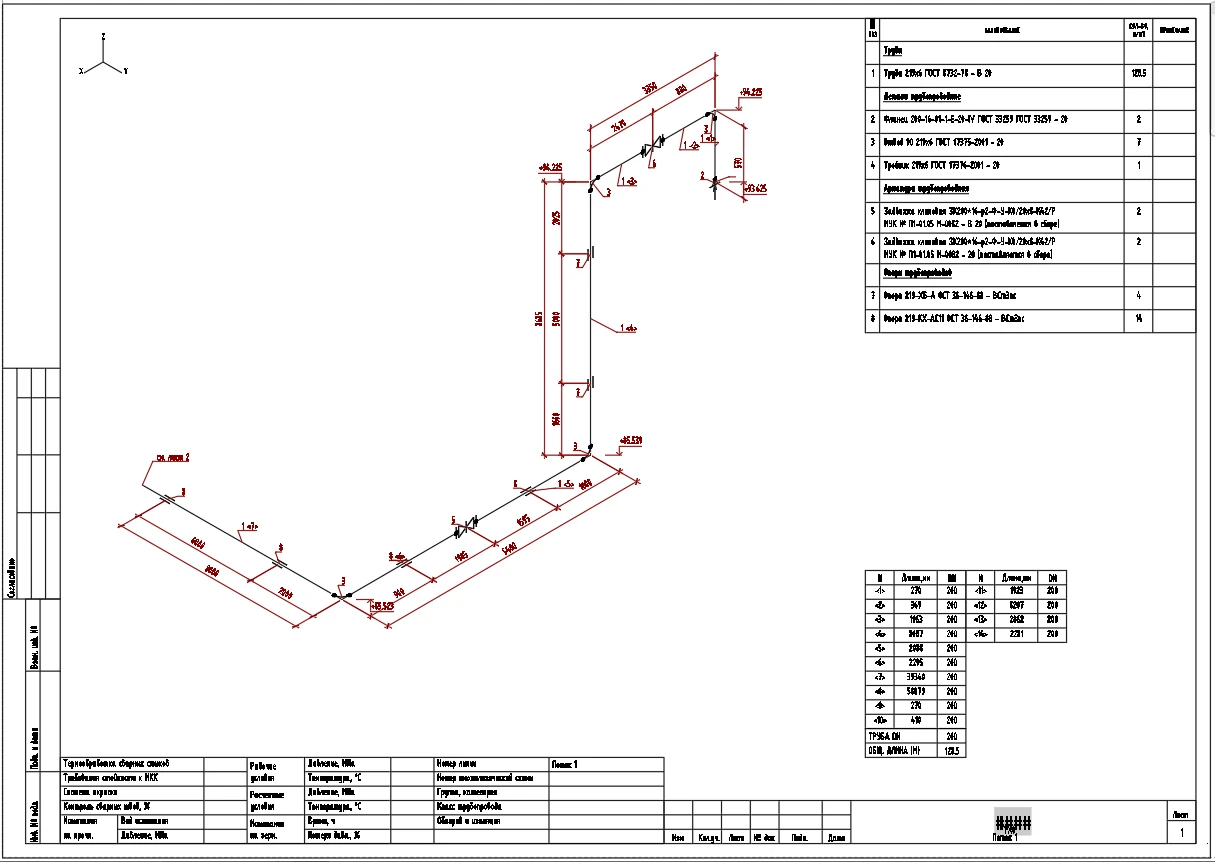

• генерируется изометрическая схема трубопровода или всей модели с автоматической разбивкой на отдельные листы и автоматической простановкой размеров, выносок, позиционных обозначений;

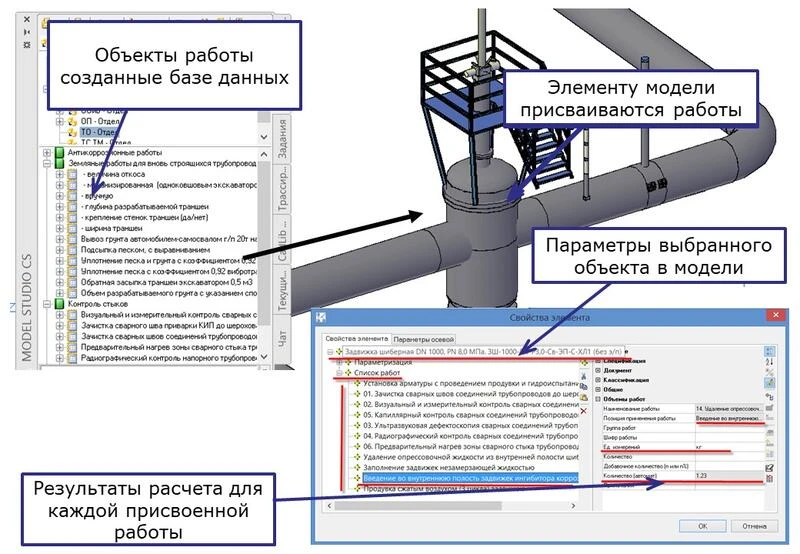

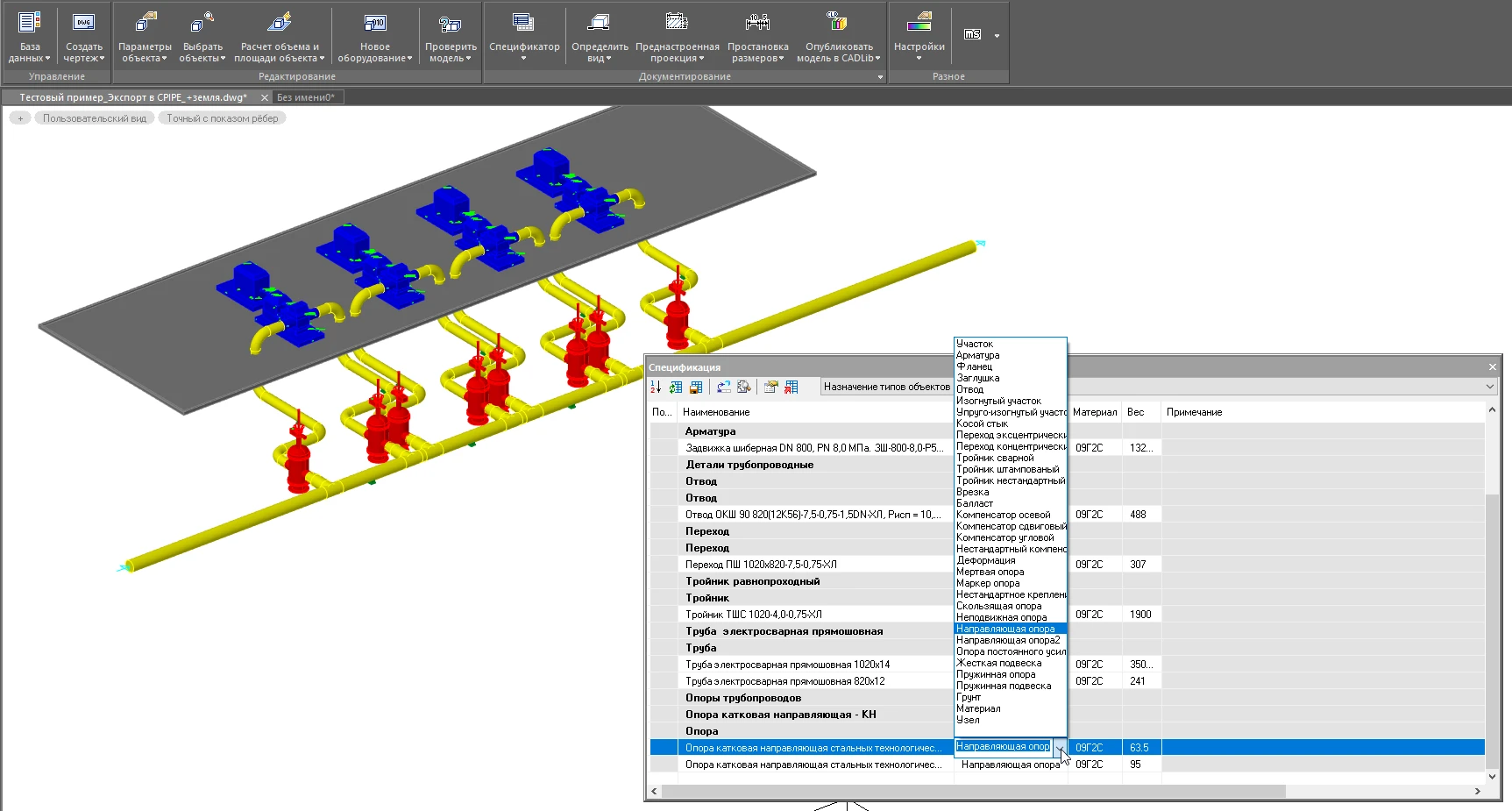

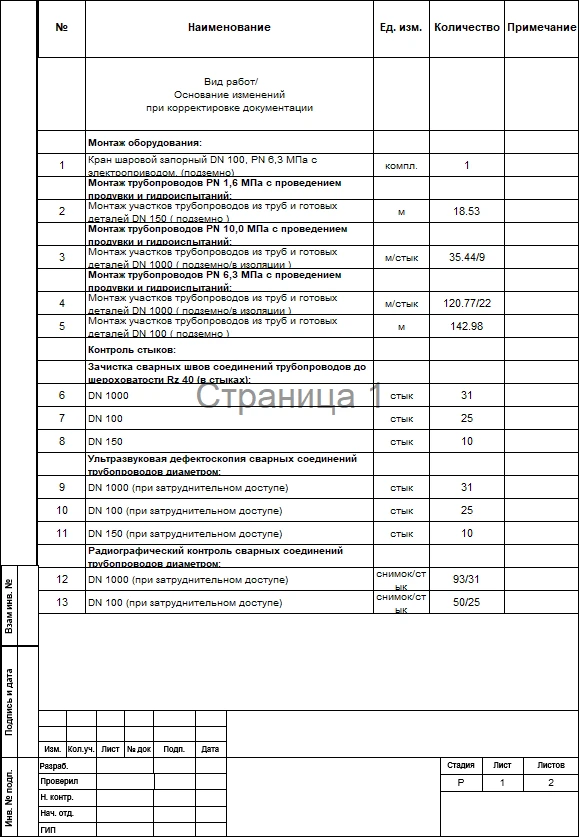

• автоматически составляются спецификации, экспликации и ведомости, на основе стандартных шаблонов, включенных в комплект поставки. Кроме того, имеется возможность самостоятельно добавлять и редактировать формы и шаблоны экспорта табличных документов. Созданные документы будут автоматически заполняться с сохранением в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно в чертеже AutoCAD (спецификация на лист, экспликация на лист).
