nanoCAD Металлоконструкции

от 39 300 ₽

nanoCAD Металлоконструкции

от 39 300

Приложение к Платформе nanoCAD для проектирования железобетонных и металлических конструкций. Для работы приложения необходима Платформа nanoCAD с модулем СПДС.

Главная задача nanoCAD СПДС Металлоконструкции – быстро и точно оформлять проектно-конструкторскую документацию на изделия металлопроката и железобетона по СПДС.

Графическим ядром nanoCAD СПДС Металлоконструкции служит платформа nanoCAD, а в качестве инструментов оформления используются все встроенные возможности nanoCAD СПДС. Выходная документация сохраняется в формате DWG для быстрого импорта/экспорта любого чертежа или спецификации.

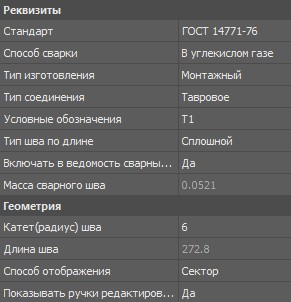

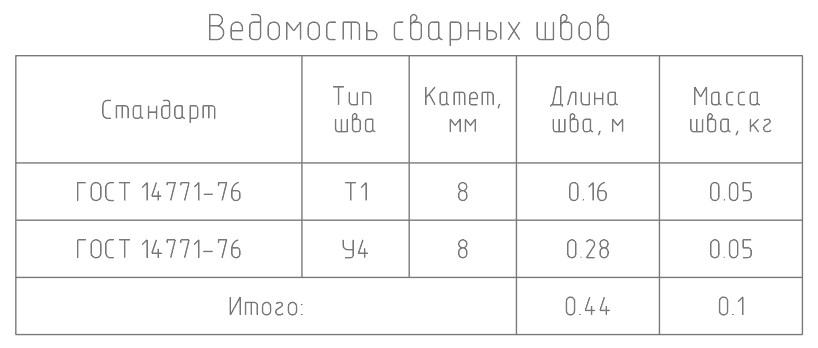

В программе доступны все возможности СПДС: инструменты оформления (массивы осей, отметки уровня, выноски, сварные швы) и многое другое. Также имеется база стандартных элементов, которая содержит более 3000 параметрических строительных объектов: металлопрокат, крепеж и ряд других, которые легко редактируются с помощью встроенного механизма.

Возможности

Основные преимущества

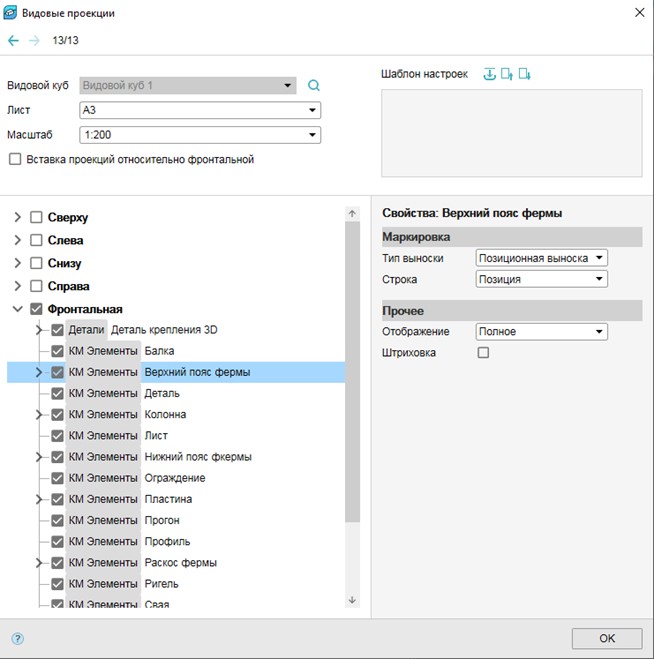

  • оформление чертежей видов и разрезов металлических конструкций;
  • создание различных видов элементов и изделий, включенных в металлические конструкции;
  • автоматическое формирование ведомости элементов и спецификаций металлопроката;
  • оформление чертежей видов и разрезов железобетонных конструкций;
  • автоматическое формирование спецификации элементов, групповой спецификации арматурных изделий, ведомости деталей и ведомости расхода стали.

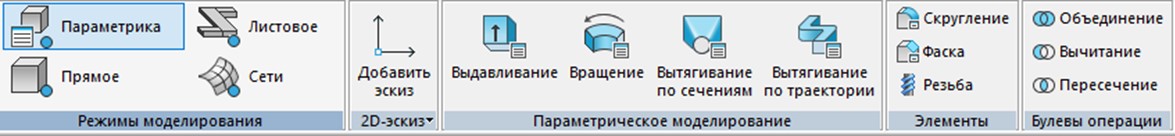

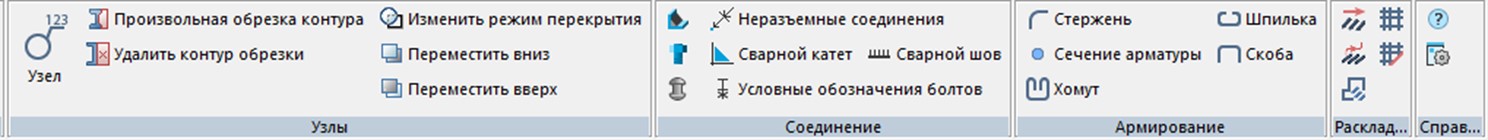

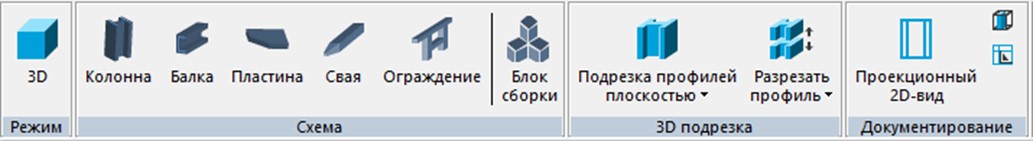

Все инструменты работы с программой расположены на одной панели инструментов.

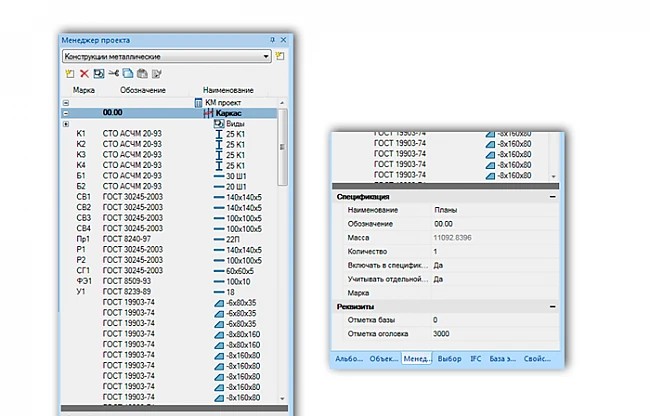

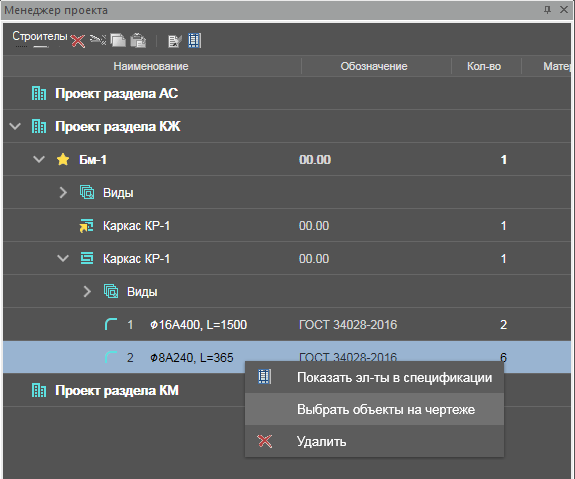

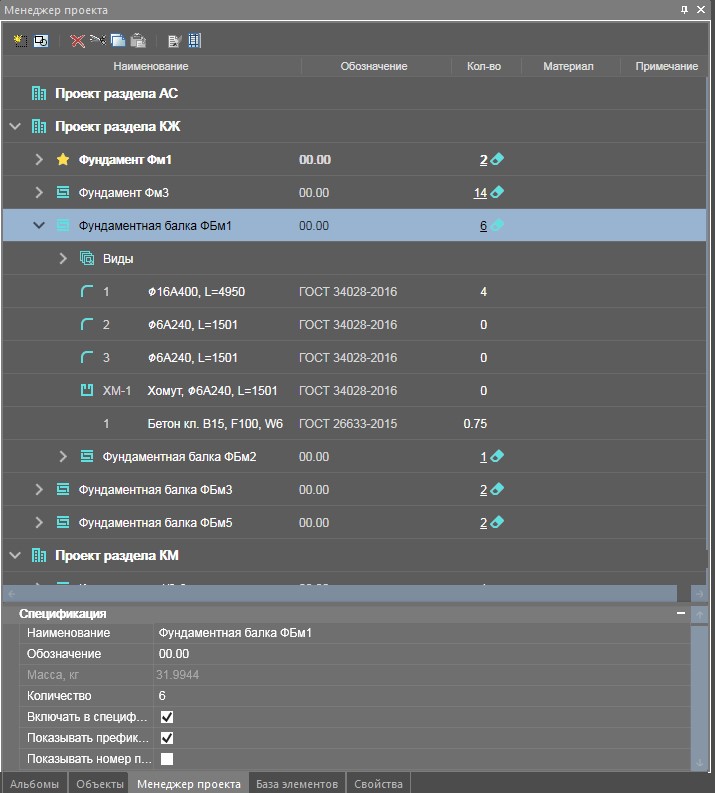

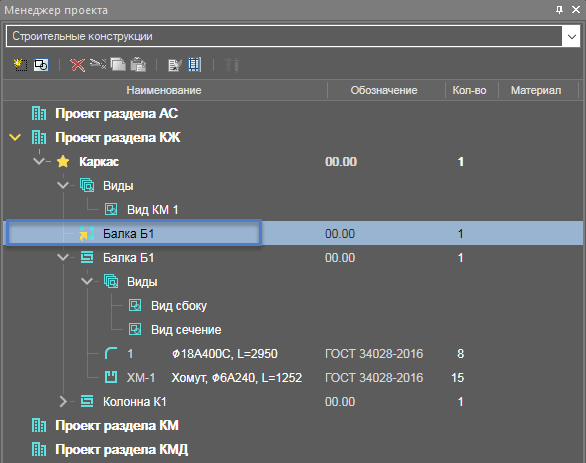

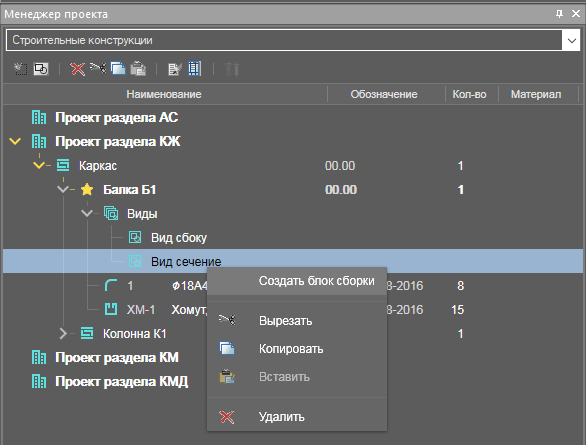

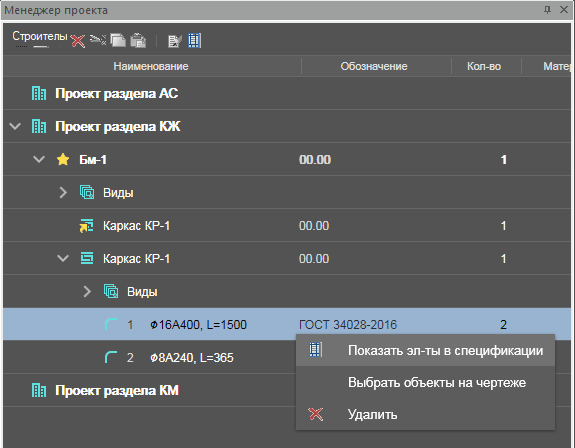

Менеджер проекта

Гибкий Менеджер проекта позволяет формировать конструкции из любого числа металлопрокатных изделий и с любым уровнем вложенности:

  • В окне Менеджера проекта автоматически отображаются добавленные профили с ранее заданными характеристиками: маркой, обозначением и наименованием.
  • Профиль, выбранный в Менеджере проекта, автоматически подсвечивается на поле чертежа.
  • При изменении параметров в Менеджере проекта автоматически изменяются параметры соответствующих элементов на чертеже.
  • Сборки и количество конструктивных элементов вычисляются на основе состава чертежа или задаются пользователем вручную.
  • Поддерживается создание нескольких сборок и слияние разных сборок в одну.
  • Структура проекта может содержать данные из нескольких DWG-чертежей, что позволяет проектировщикам совместно работать над конструкцией.
  • Для быстрого редактирования структуры предусмотрена боковая панель, которая в большинстве случаев успешно заменяет диалоговое окно проекта.

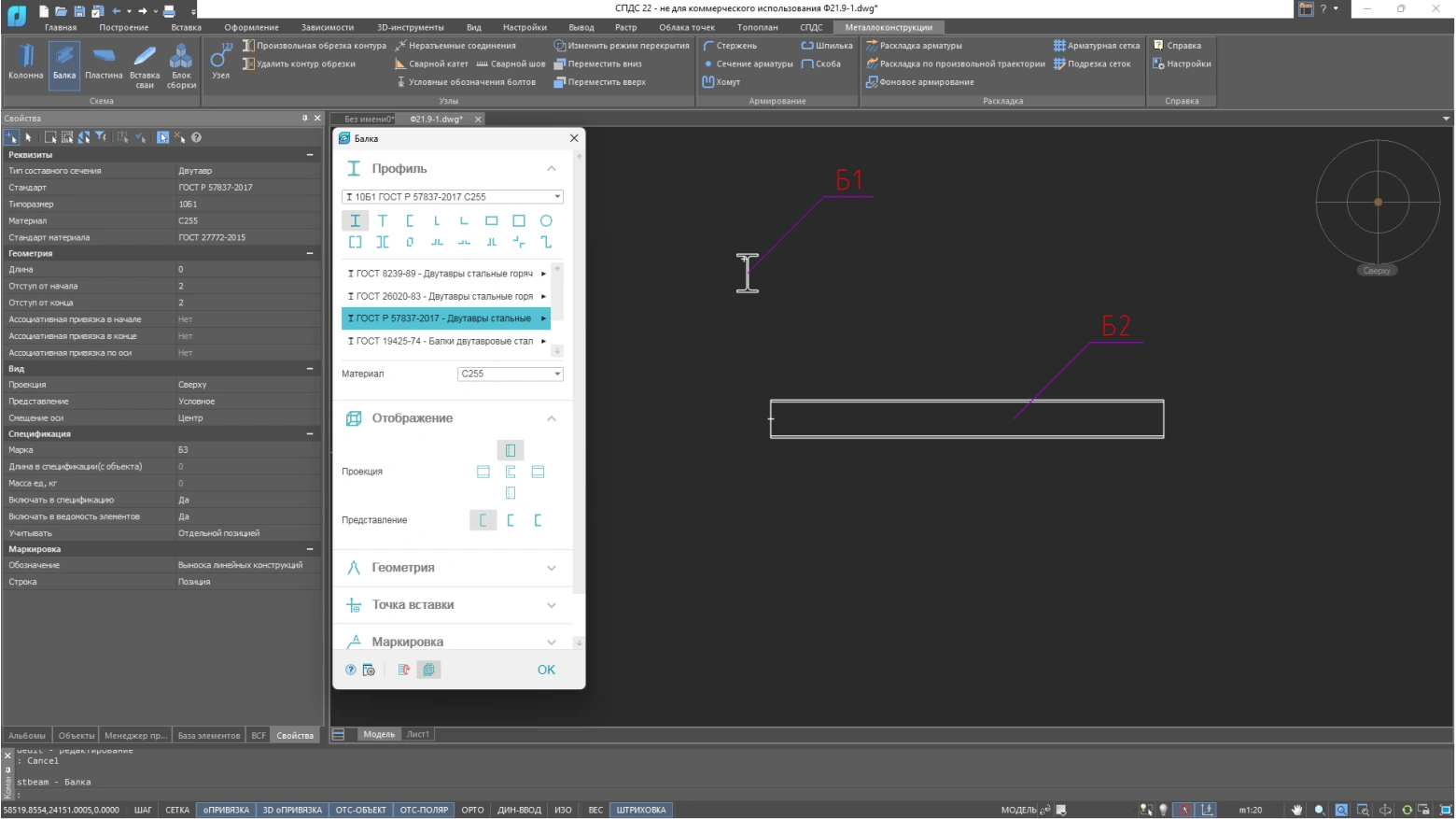

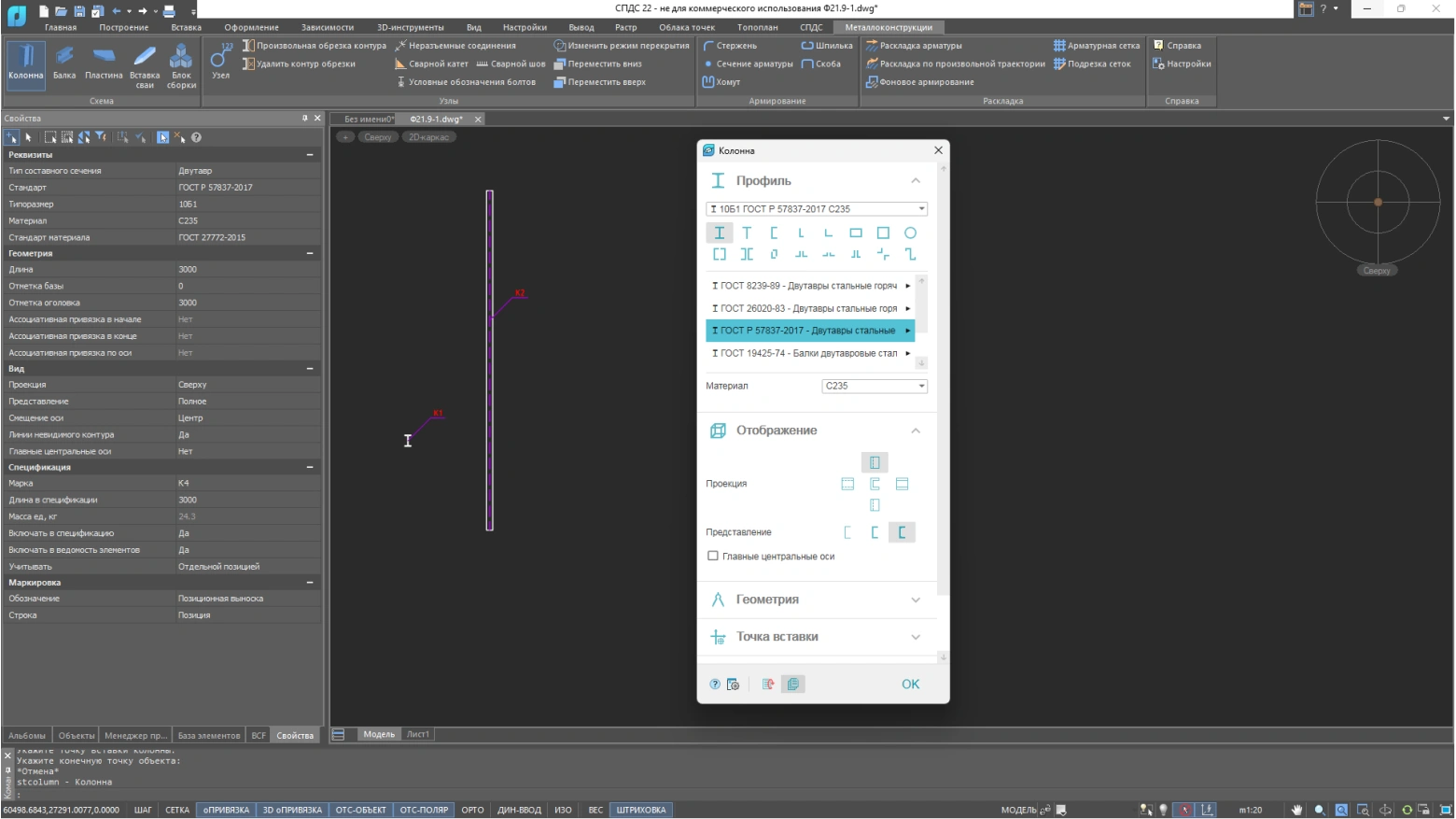

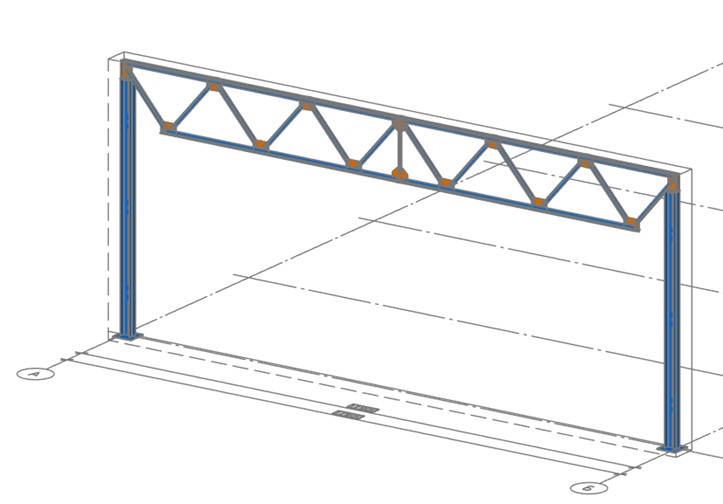

Колонна/балка

  • Выбор различных профилей металлопроката и материала стали по ГОСТ.

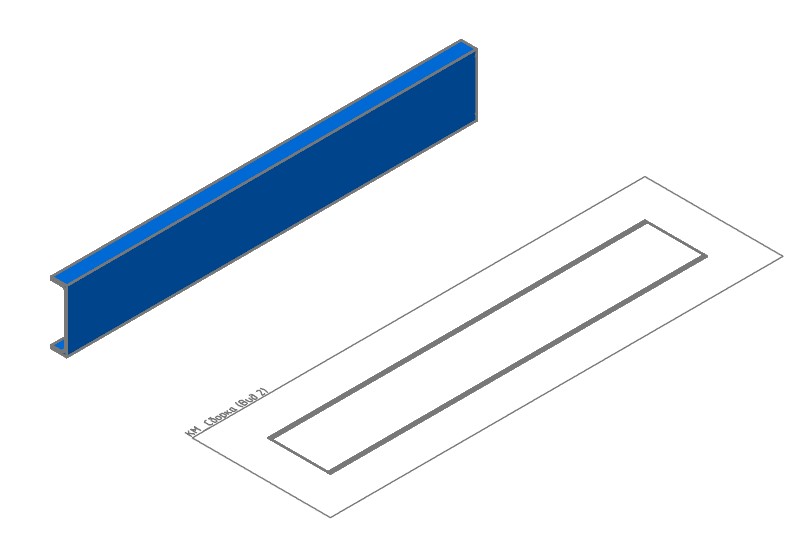

  • Выбор вида профиля (сверху, снизу, спереди и т.д.).
  • Выбор отображения профиля (условное, упрощенное, полное).
  • Ввод параметров геометрии профиля.
  • Задание смещения осей профиля для вставки и привязки к другим элементам конструкций.
  • Задание поворота профиля.
  • Выбор маркировки элемента (позиция или типоразмер).
  • Возможность создания собственного типа и собственной маркировки элемента.

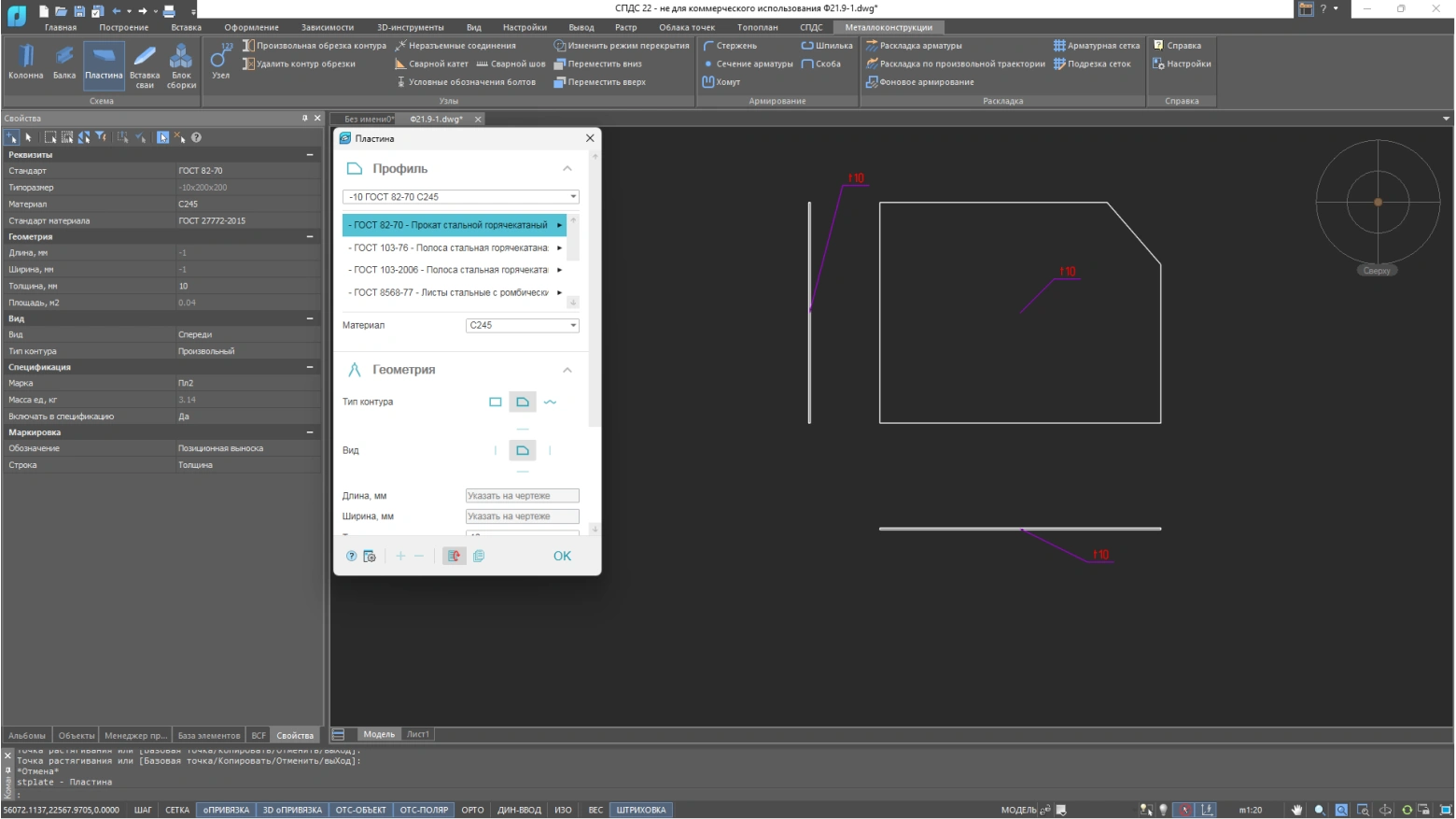

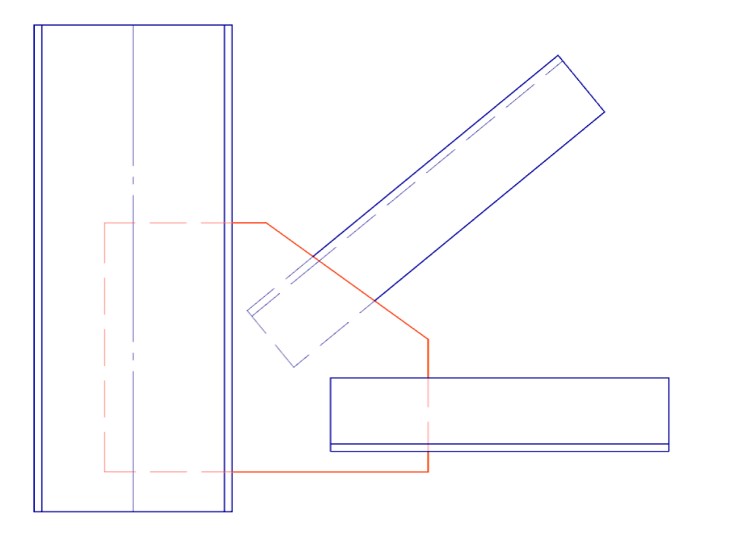

Пластина

  • Выбор типоразмеров проката и материала стали по ГОСТ.
  • Задание смещения осей пластины для вставки и привязки к другим элементам конструкций.
  • Автоматическое назначение маркировки пластины (наименование или толщина).
  • Редактирование геометрии пластин с помощью специальных «ручек».
  • Автоматическое формирование обозначения и расчет массы.

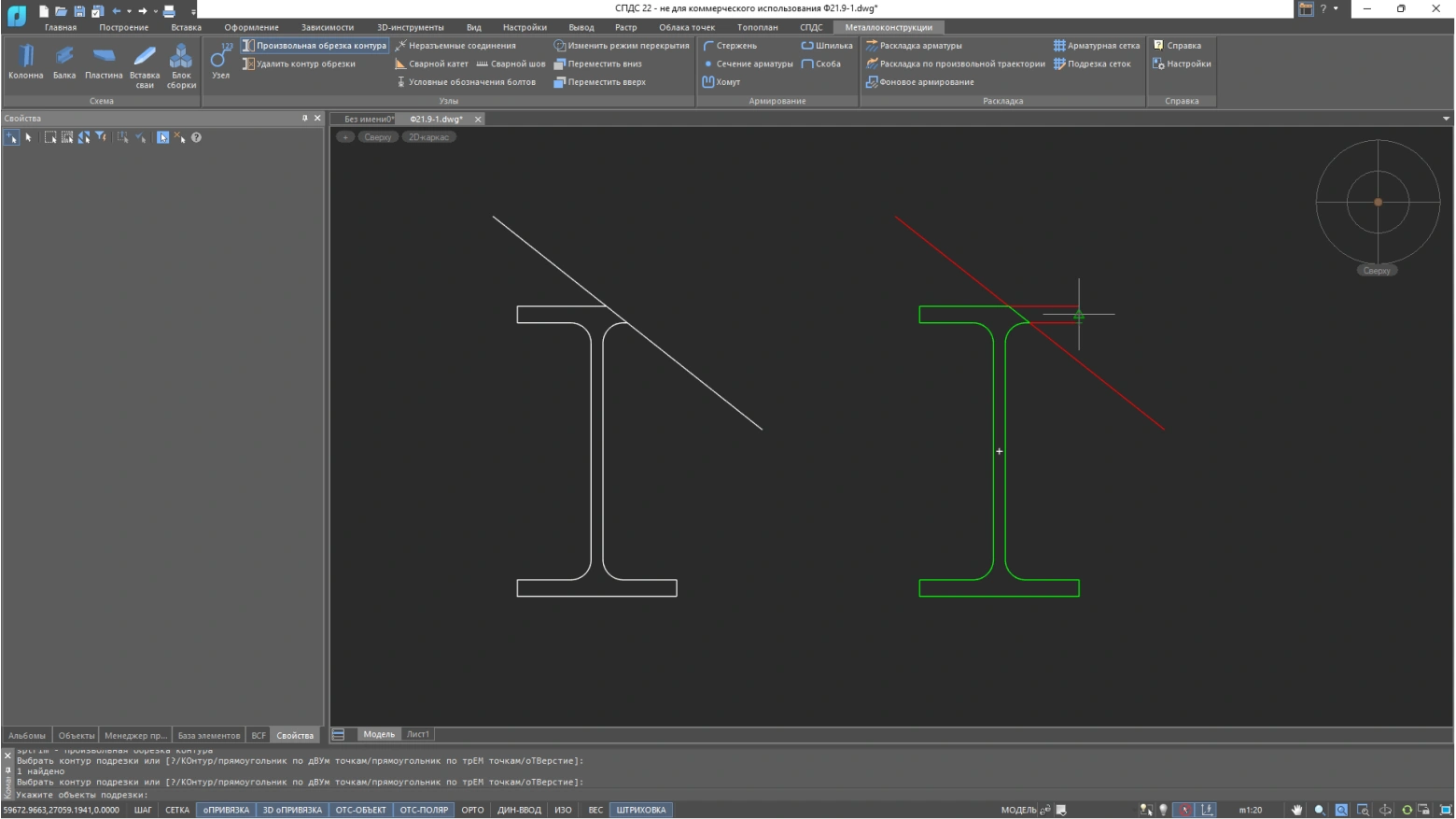

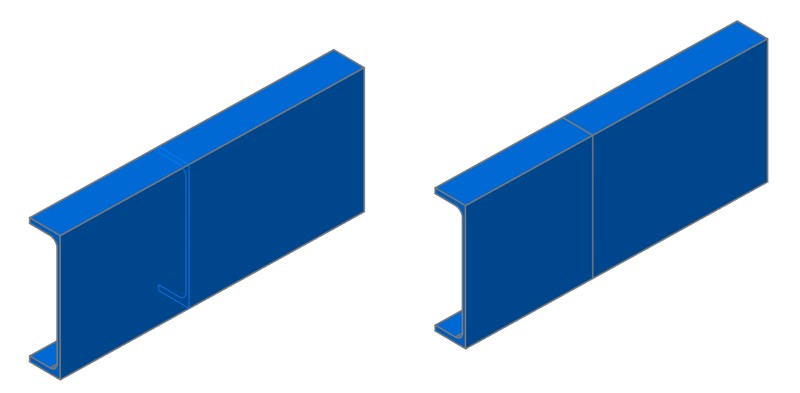

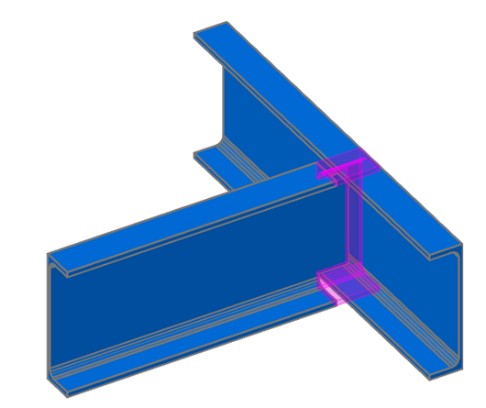

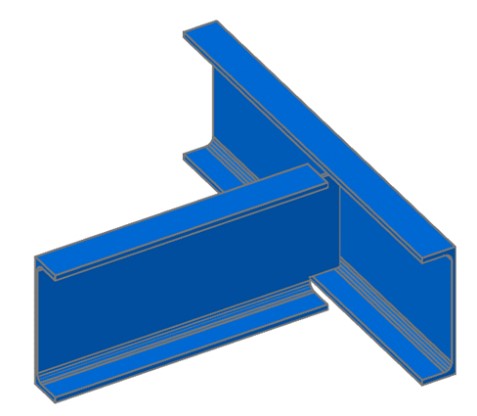

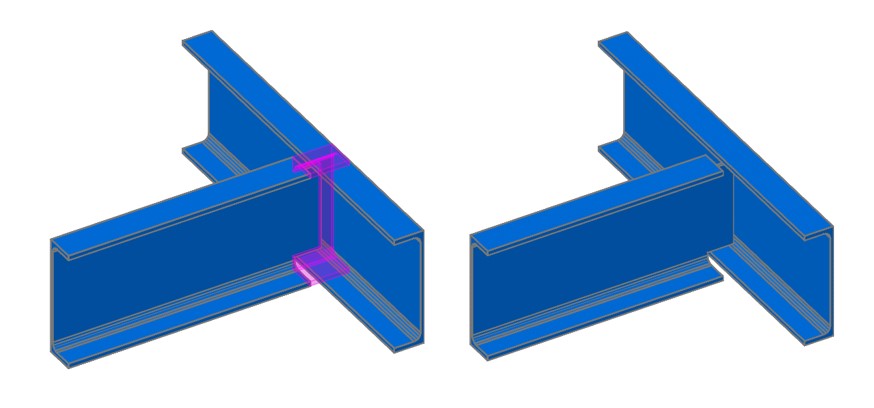

Подрезка профилей и режим перекрытия элементов

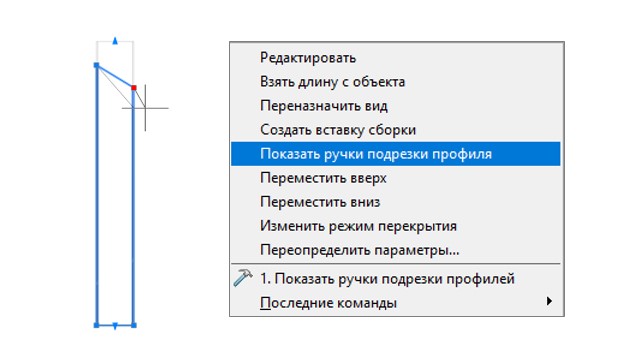

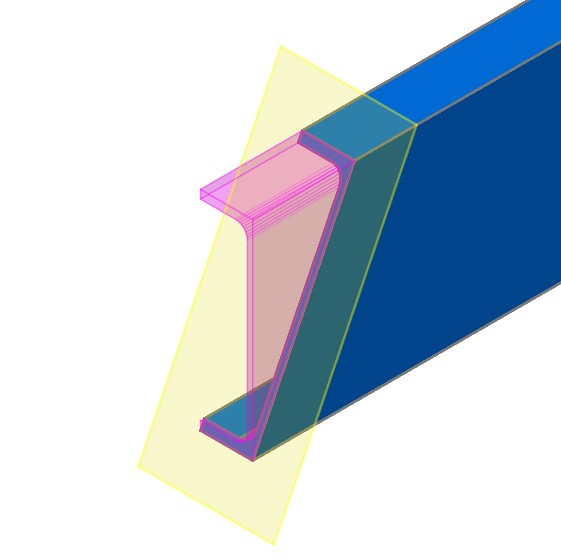

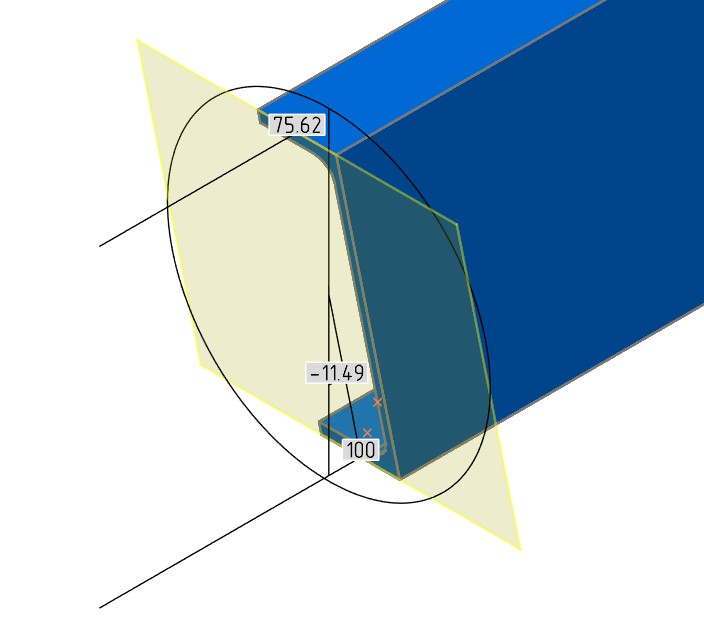

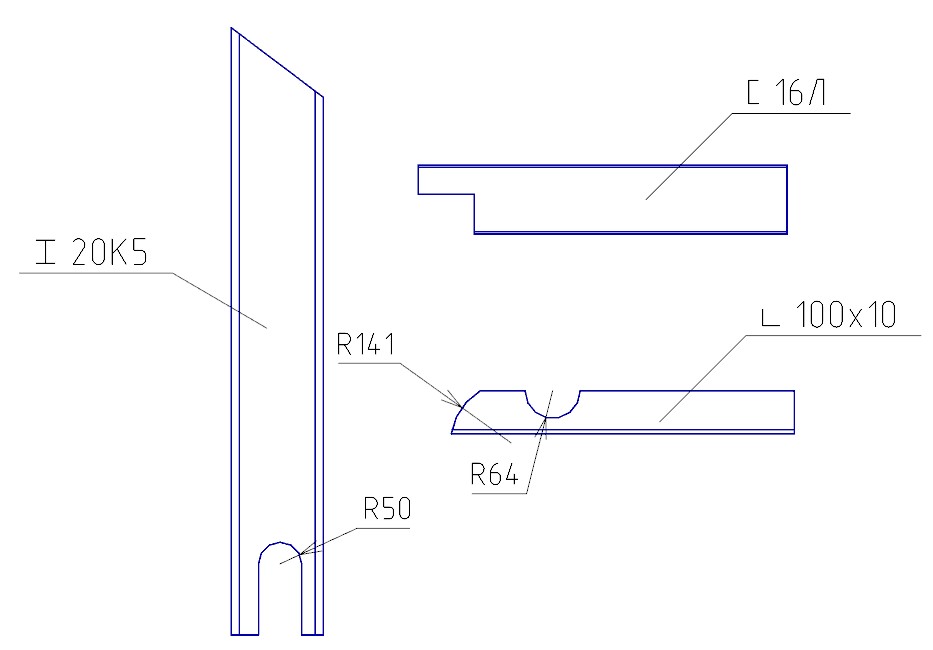

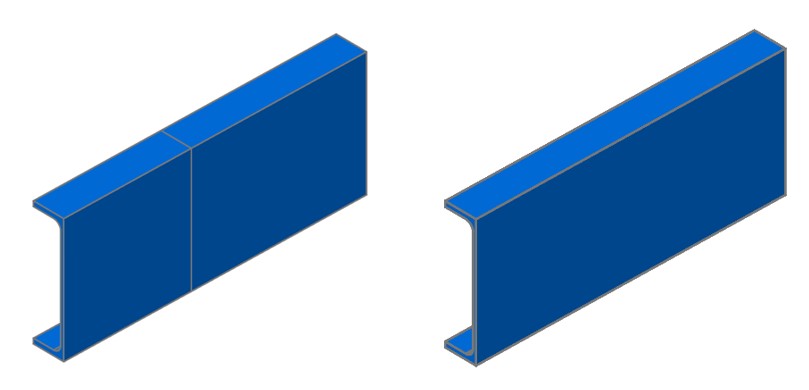

Команда Подрезка профилей выполняет подрезку профиля до нужной длины и под необходимым углом.

А если вы ошиблись, то всегда сможете восстановить изначальный вид профиля командой Удалить подрезку.

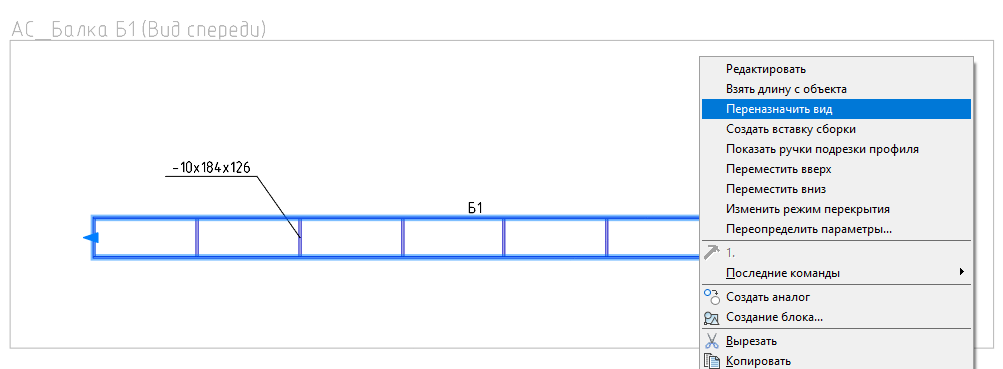

Команда Перекрытия элементов заменяет линии контура элемента в местах перекрытия на обычное или штриховое отображение. При перемещении конструктивных элементов на чертеже режим отображения автоматически учитывает новое расположение элементов.

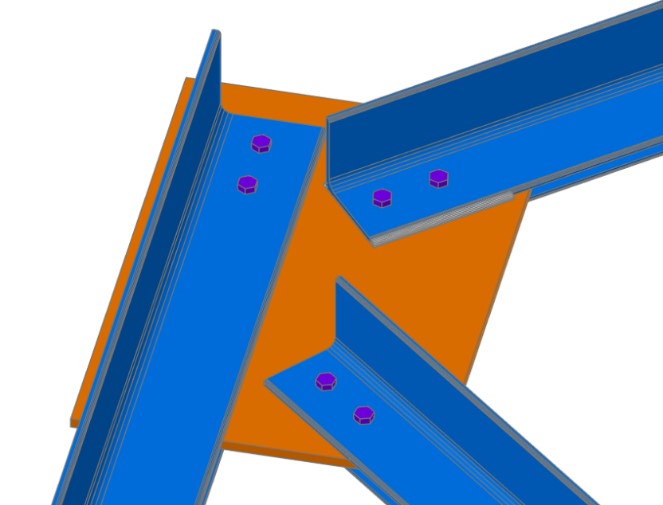

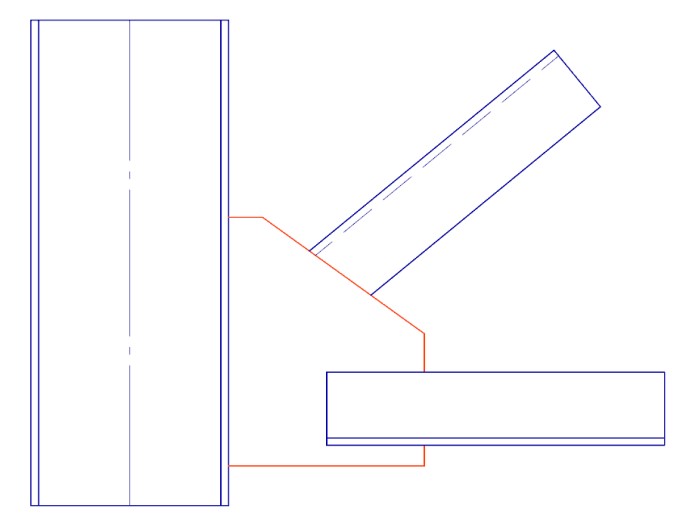

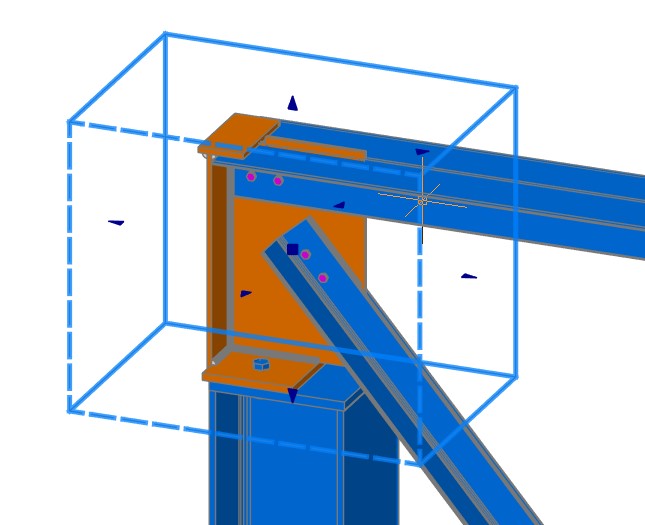

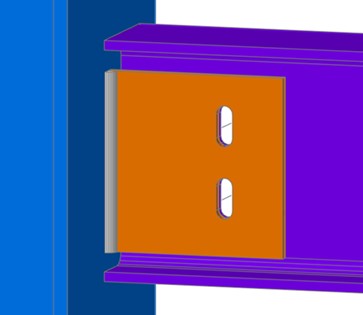

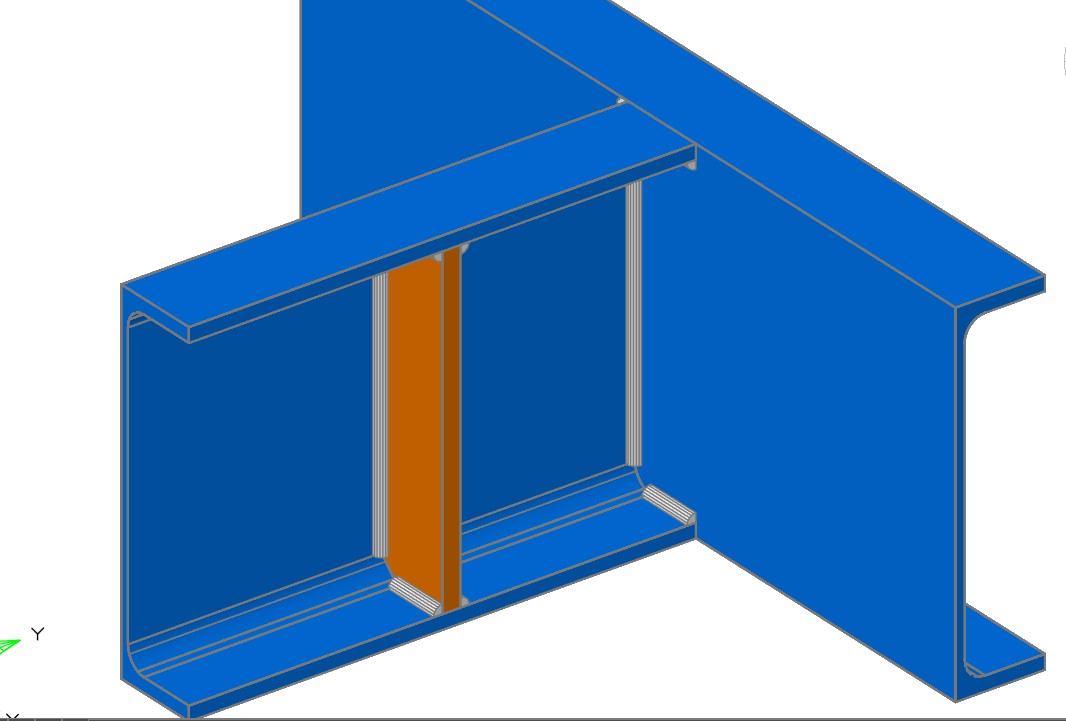

Узел

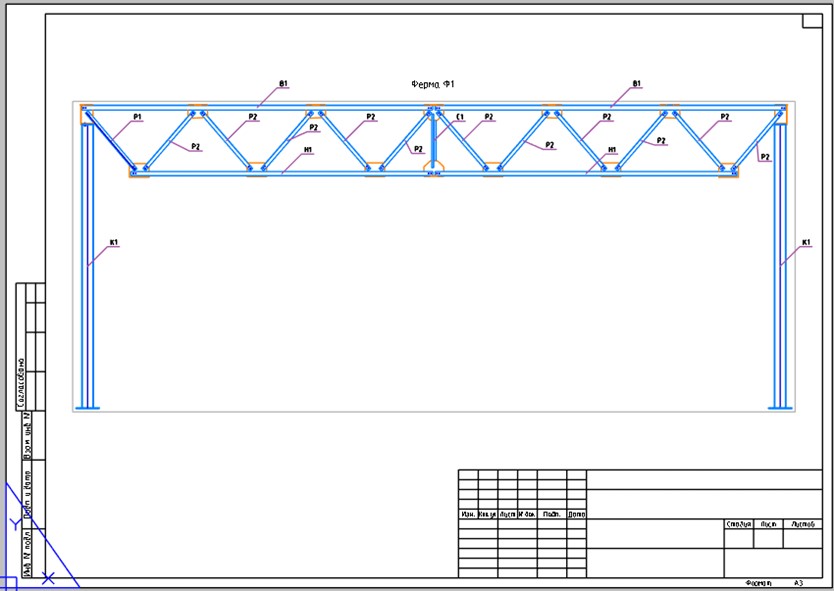

Эта команда позволяет создавать узлы с планов, схем и разрезов, где представлены параметрические элементы профилей:

  • Автоматическая маркировка и нумерация узлов на чертеже.
  • Автоматическая подрезка профилей, входящих в узел.
  • Автоматическая установка линий обрыва в узлах.

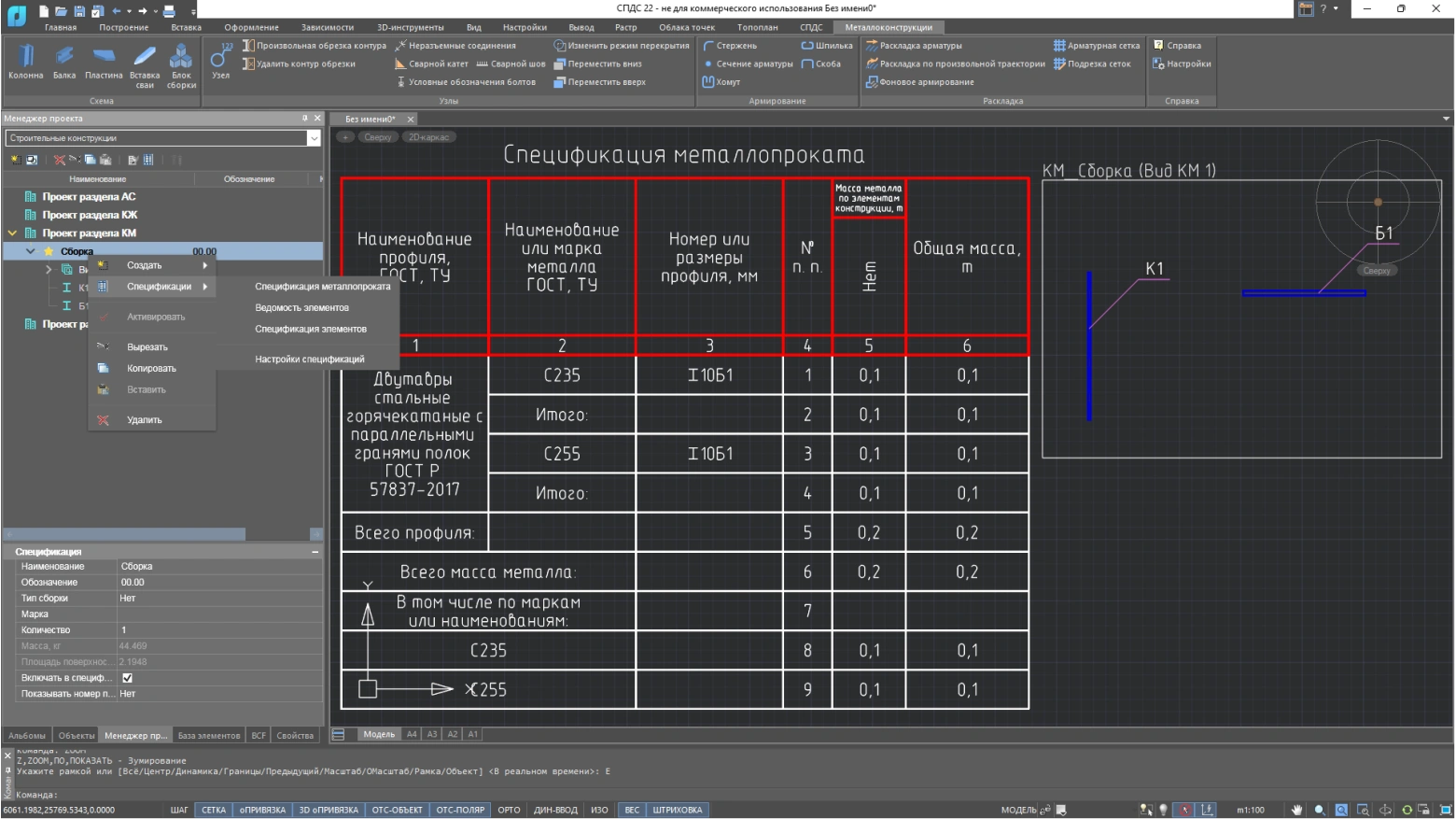

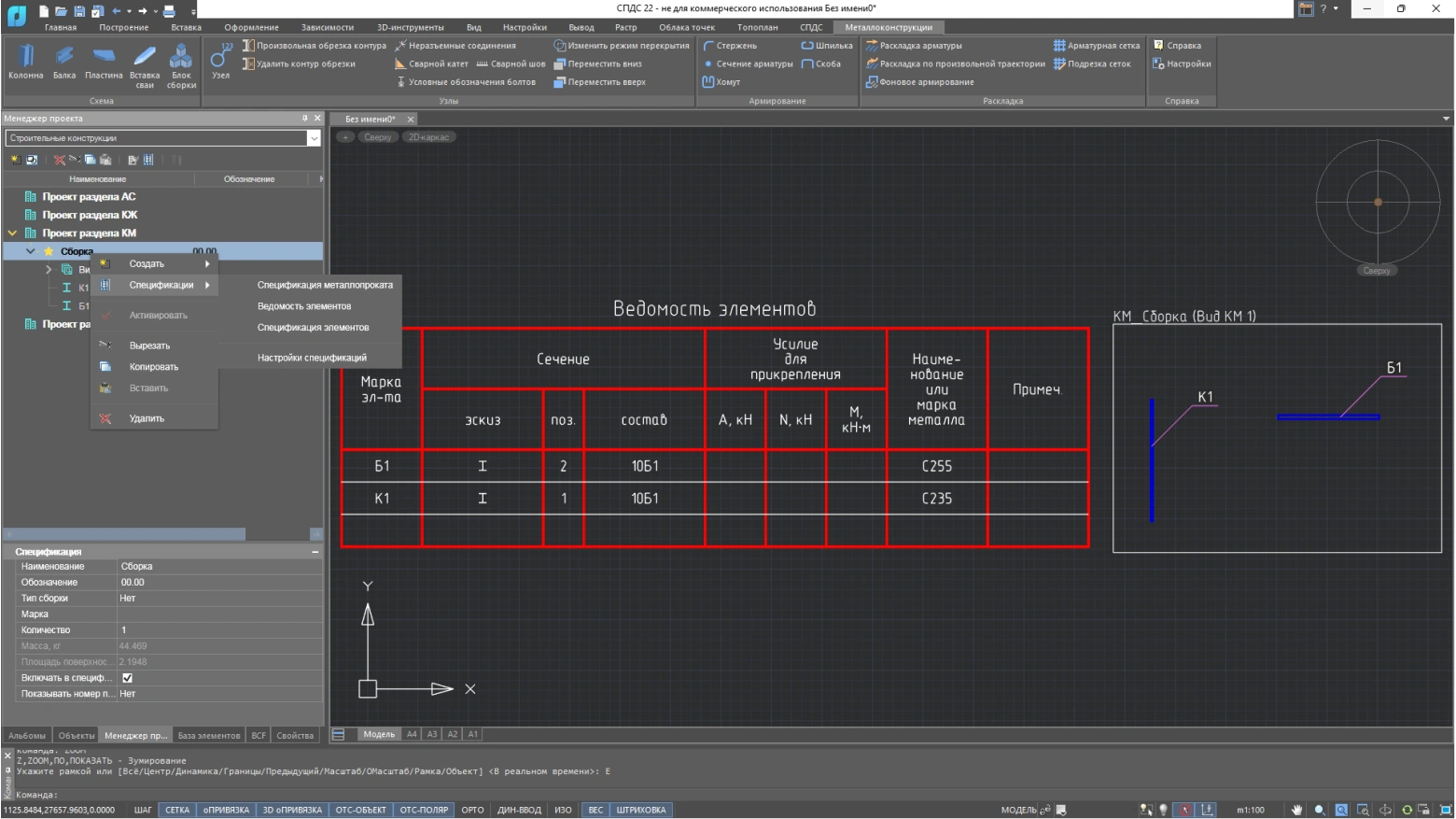

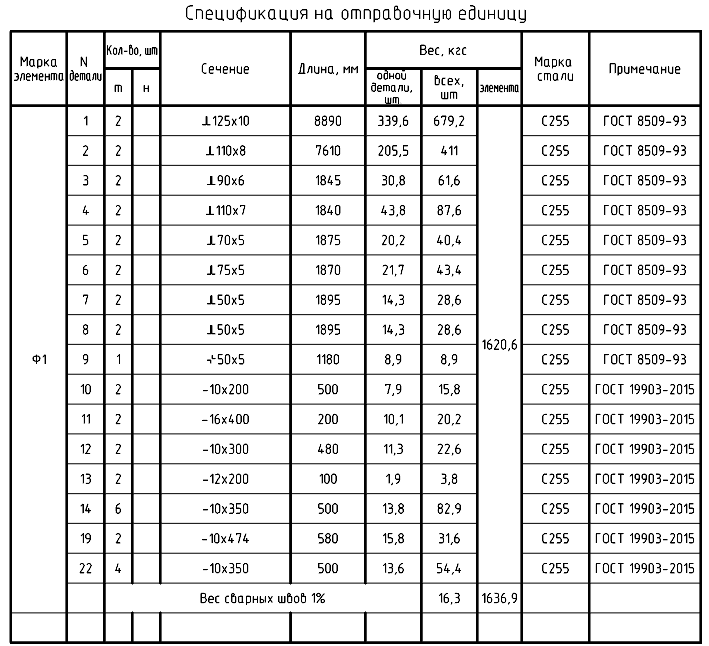

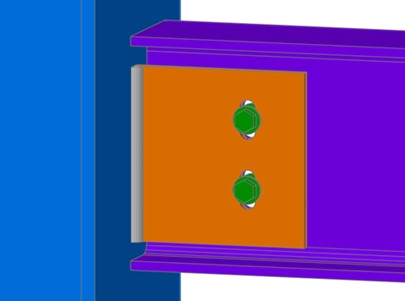

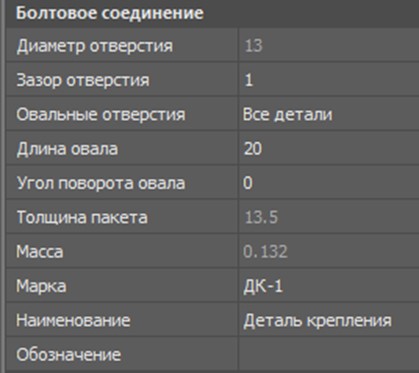

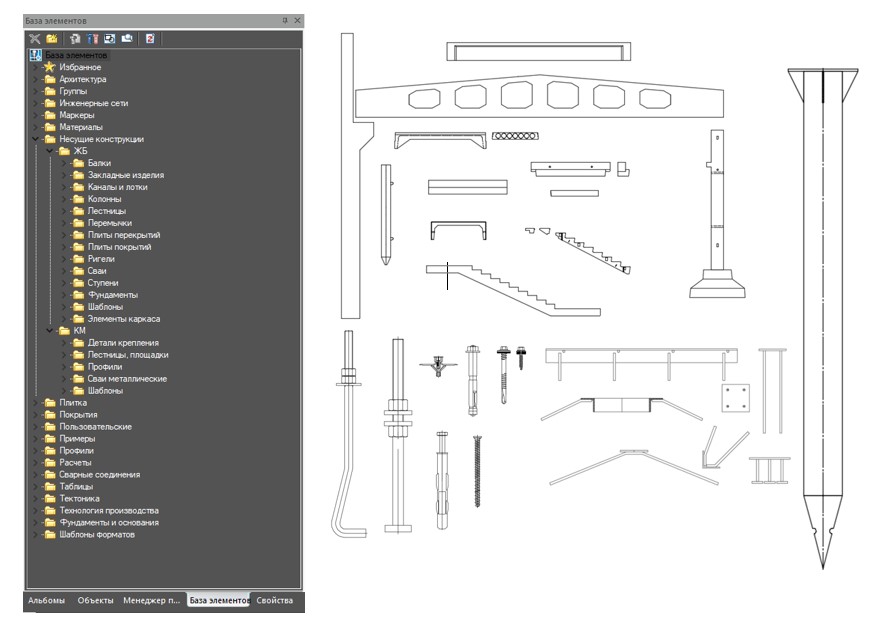

База элементов и спецификации

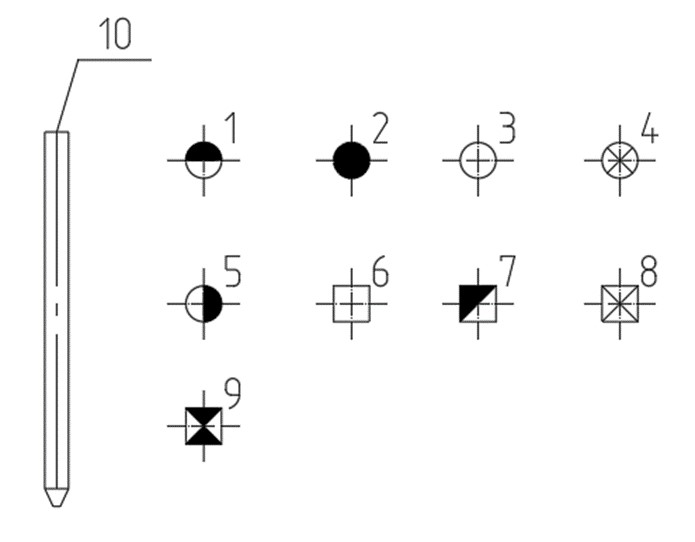

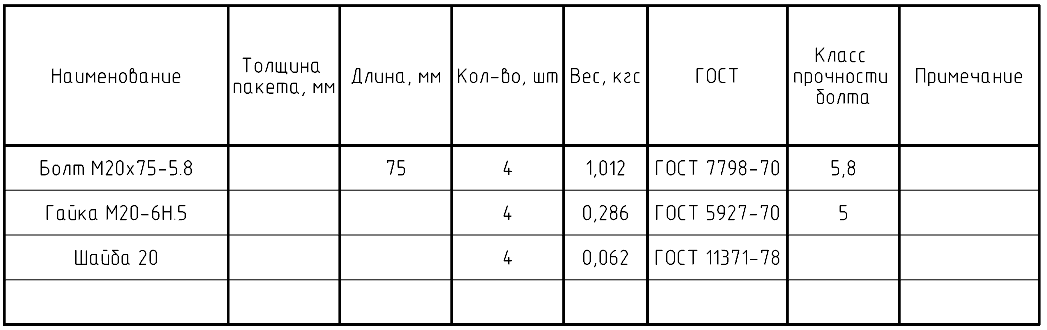

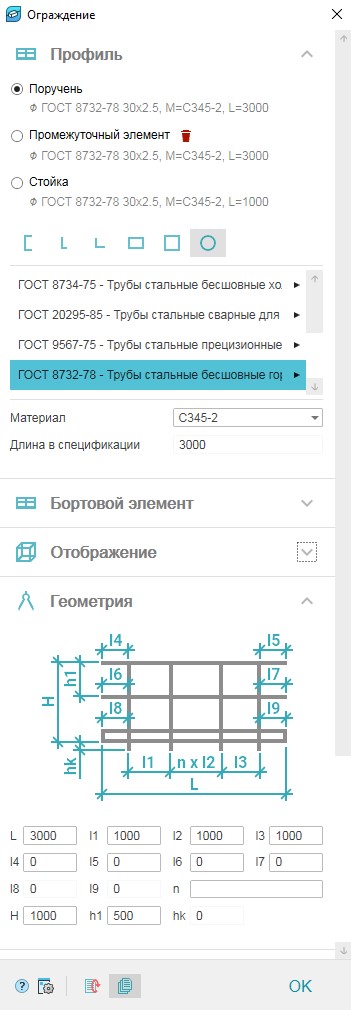

База элементов, хорошо знакомая пользователям nanoCAD СПДС, дополнена параметрическими объектами площадок, лестниц, стремянок, ограждений, а также деталями креплений (болты). Эти параметрические объекты пригодятся при оформлении чертежей планов, разрезов и узлов металлических конструкций.

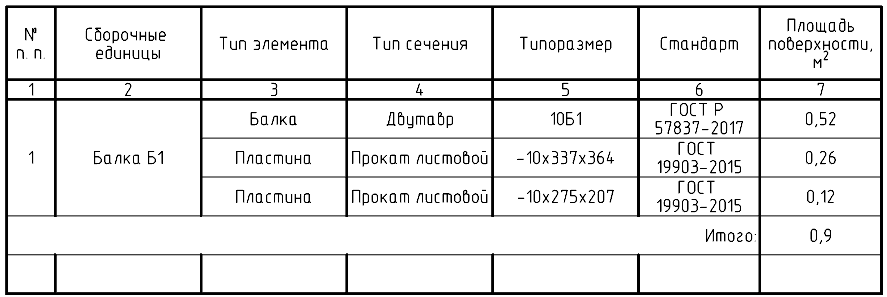

Для любой сборочной единицы можно автоматически сформировать:

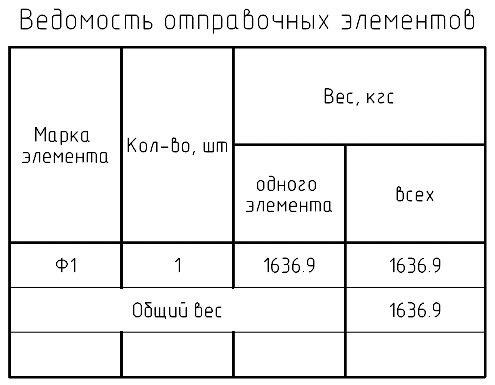

  • ведомость элементов;

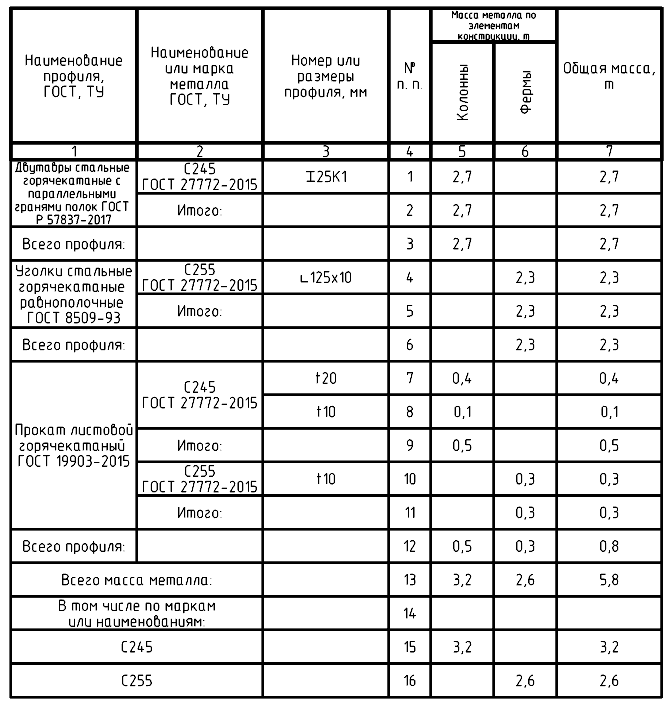

  • спецификация металлопроката.

База данных параметрических объектов

Параметрическая база железобетонных конструкций содержит множество готовых объектов, в том числе:

  • закладные изделия;
  • каналы и лотки;
  • колонны;
  • лестничные марши, площадки, проступи и рамы;
  • перемычки;
  • плиты покрытий и перекрытий;
  • ригели;

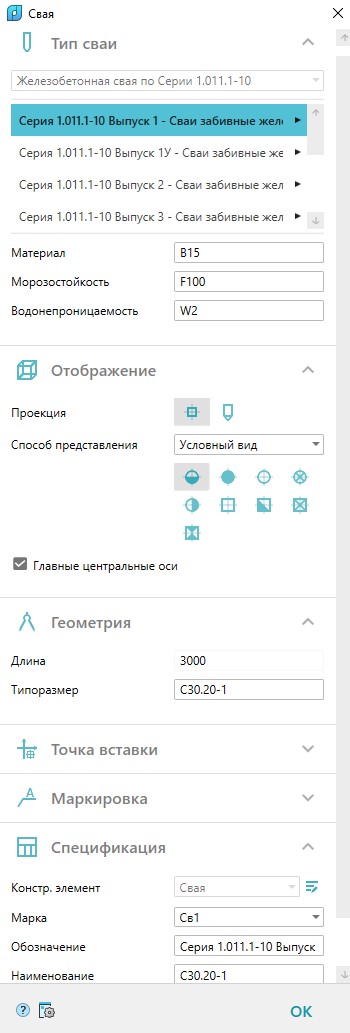

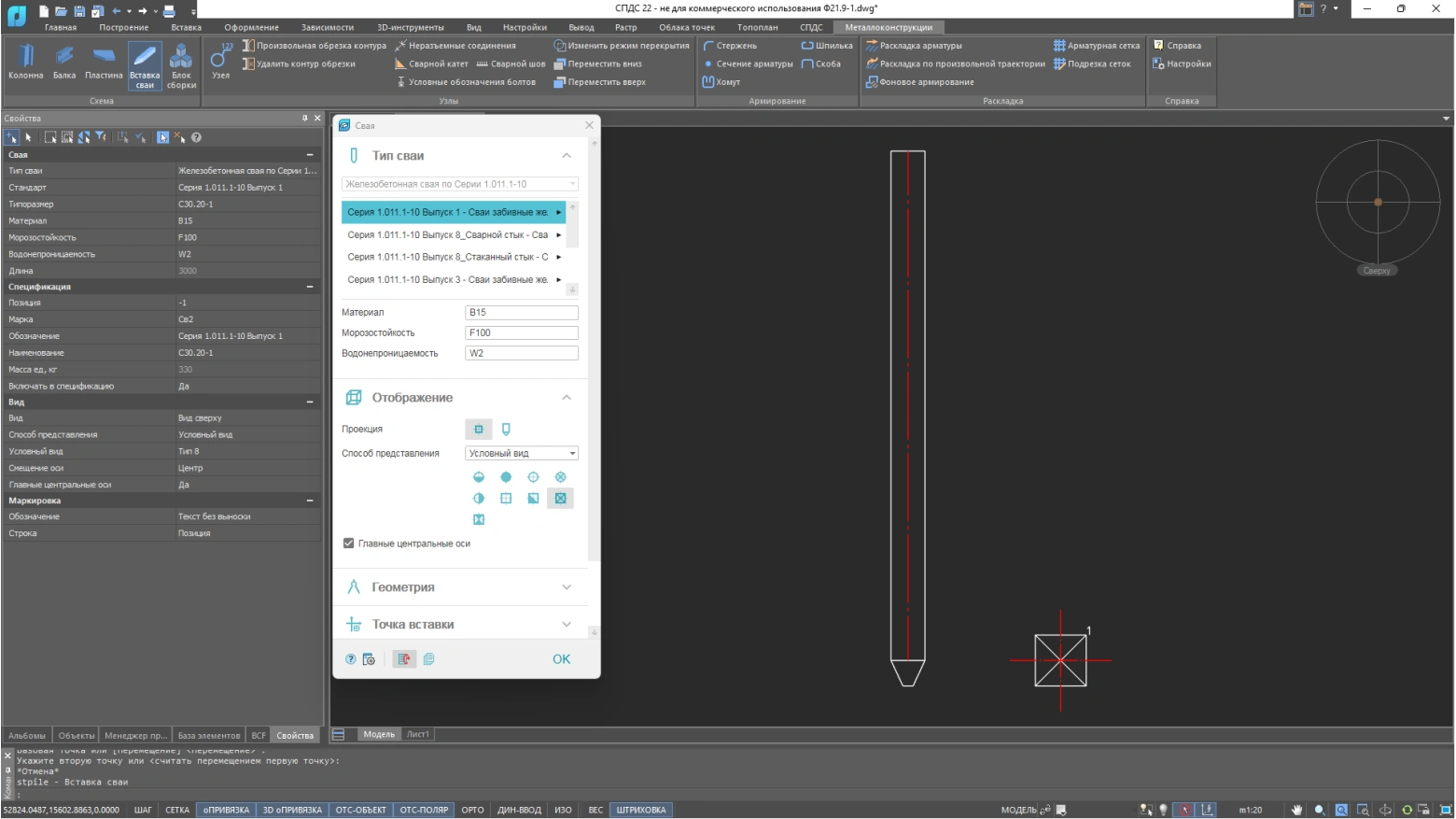

  • сваи.

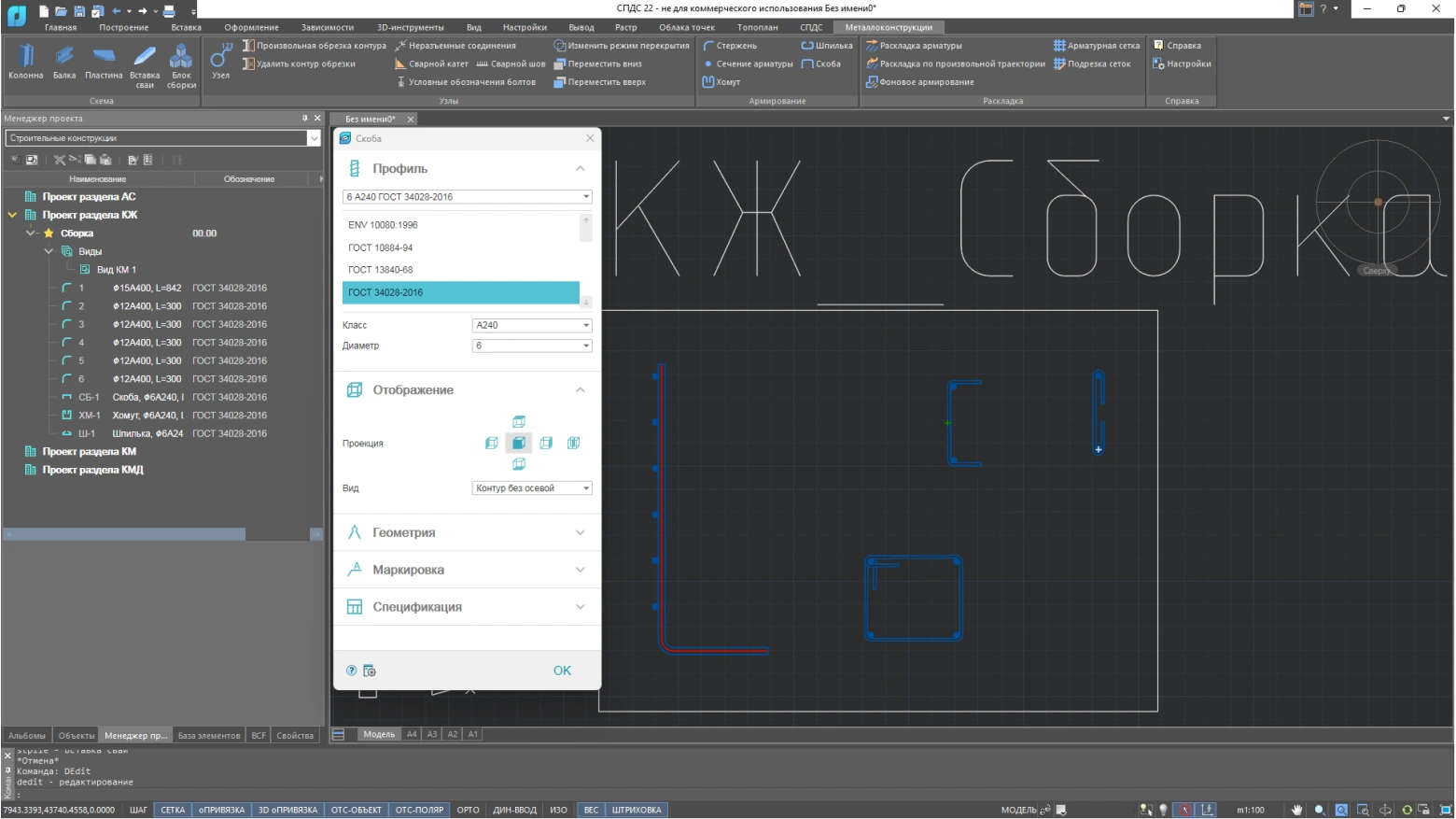

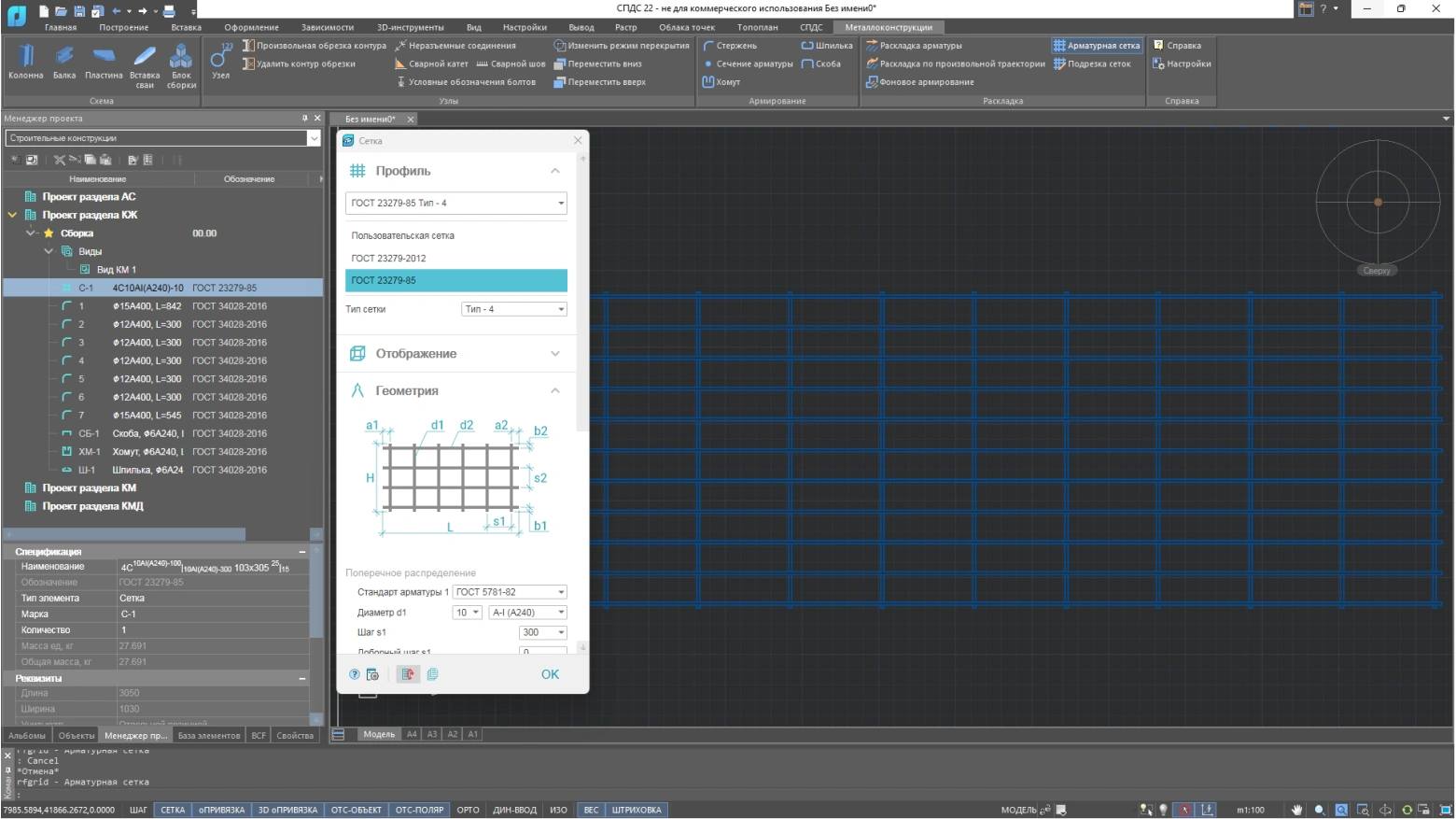

Арматурные изделия

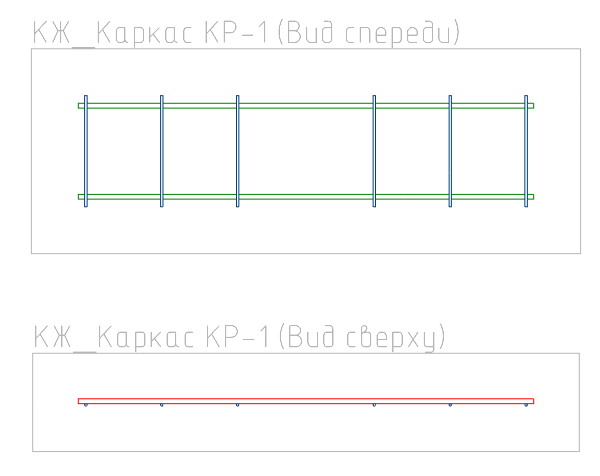

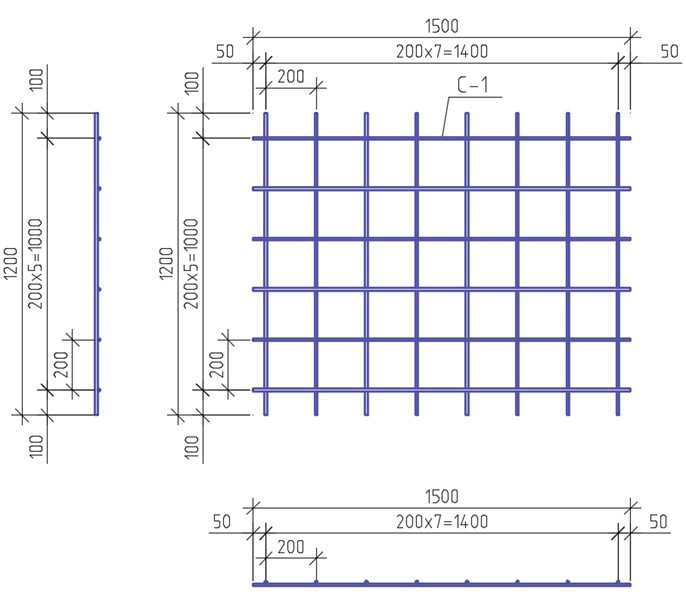

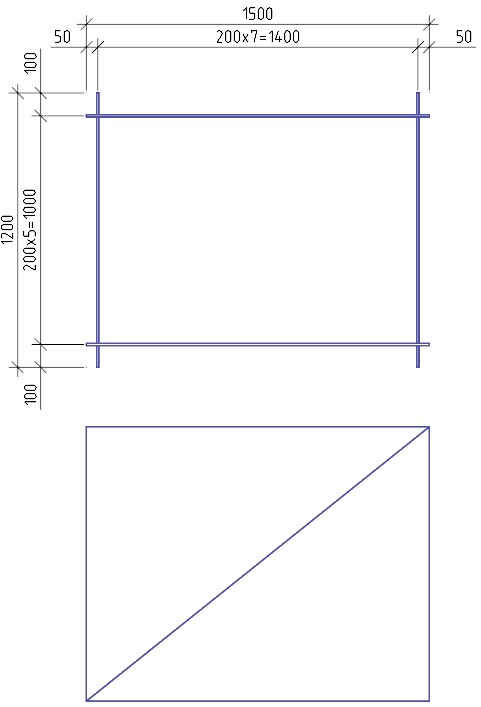

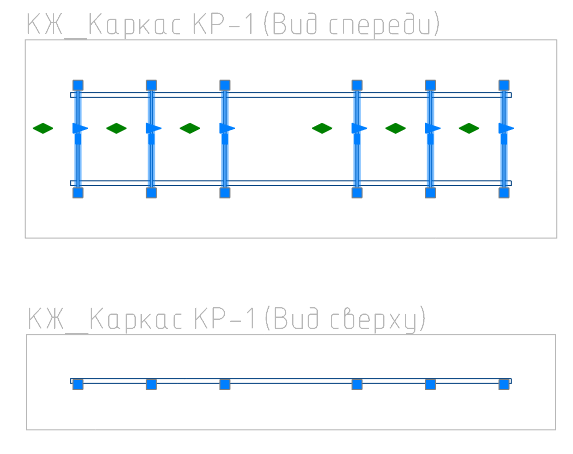

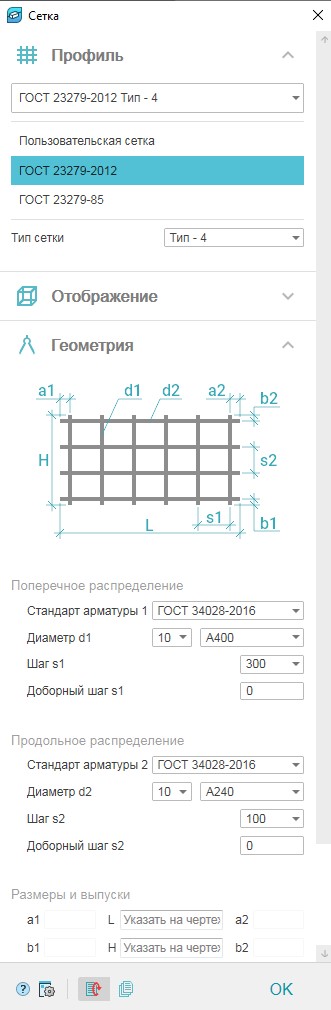

Система nanoCAD СПДС Железобетон позволяет сформировать на чертеже сборки конструкции, сварные сетки и каркасы, причем для сварных сеток разработаны шаблоны по ГОСТ 23279-85 и ГОСТ 23279-2012 всех типов. Кроме того, при проектировании автоматически проставляются размеры, создается марка изделия с позиционными выносками и вычисляется общая масса изделия.

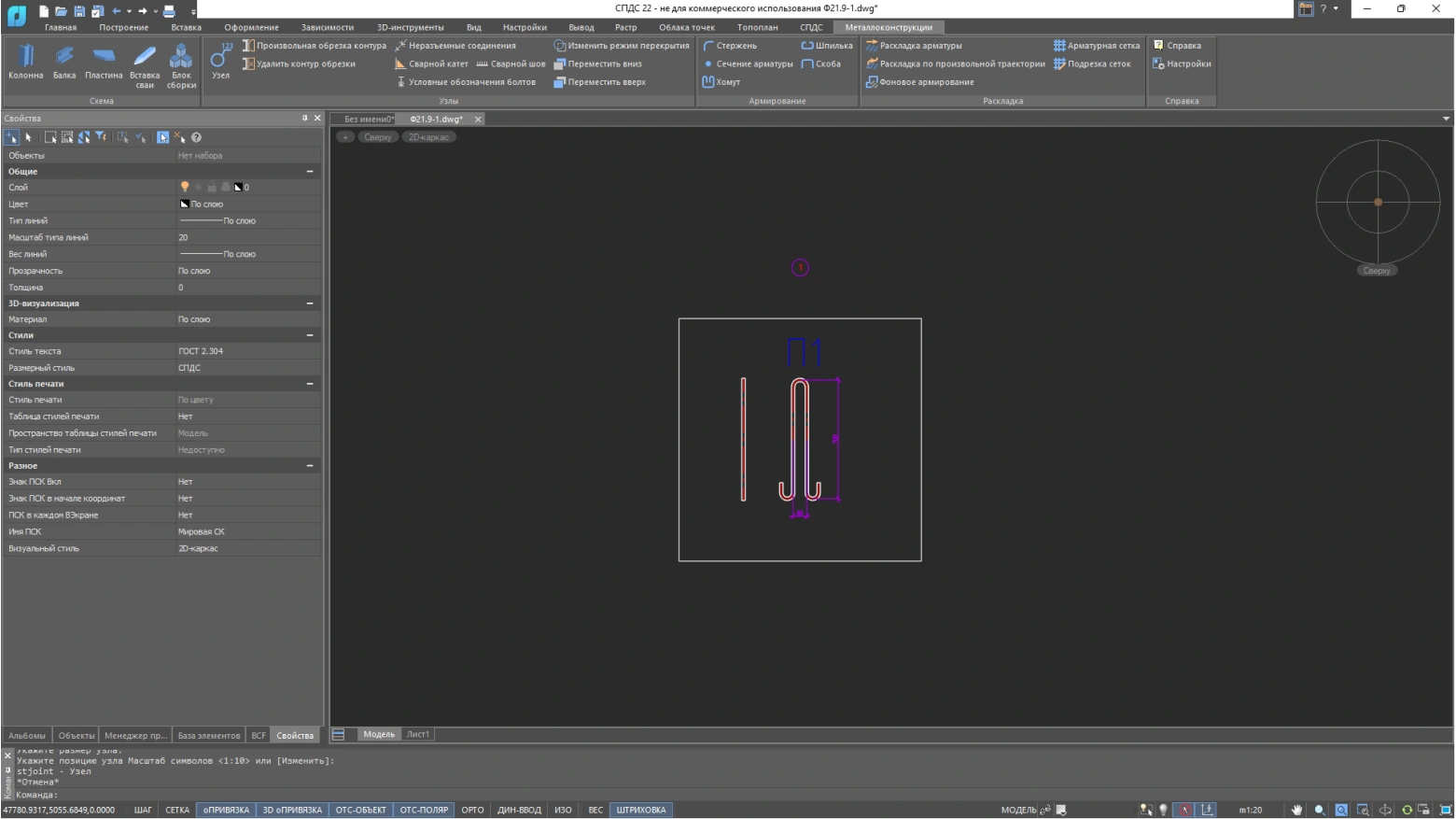

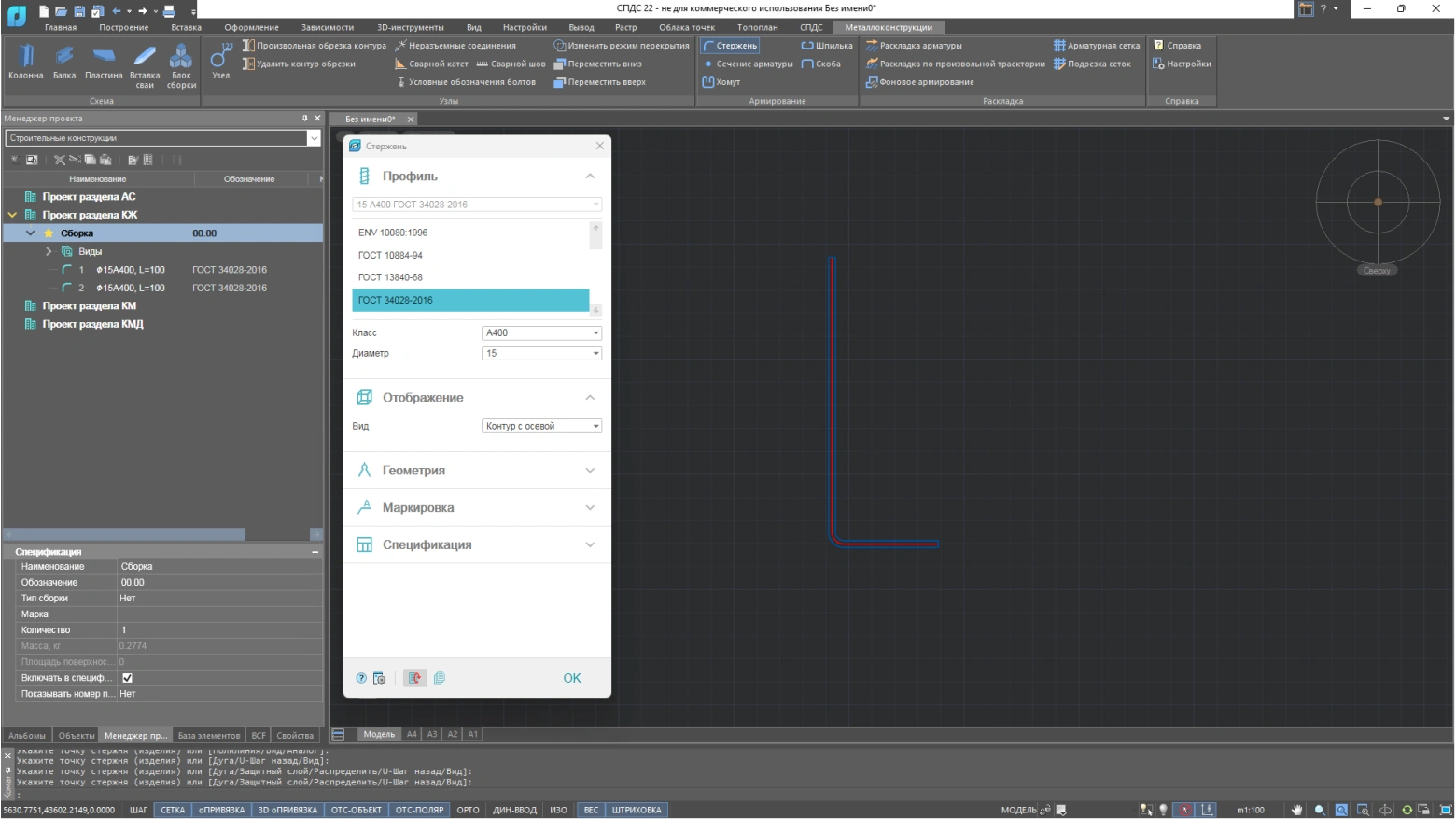

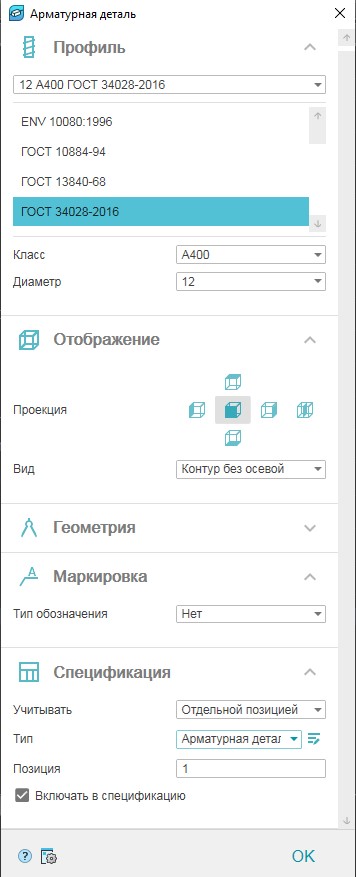

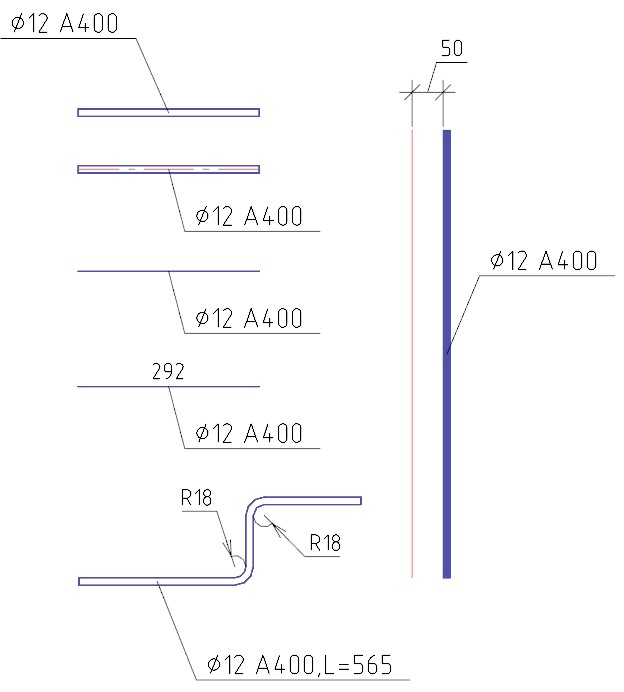

Инструменты нанесения армирования: Арматурный стержень

Для арматурного стержня реализованы следующие инструменты построения, задания и редактирования атрибутов:

  • возможность построения по точкам либо последовательным выбором прямолинейных или дуговых участков, а также через полилинию (с ассоциативной привязкой);
  • параметрическое задание выпусков, типов анкеров;
  • ввод параметров в абсолютных значениях и с привязкой к диаметру стержня;
  • выбор типоразмеров диаметров и класса проката из базы данных:
  • автоматическое построение скруглений линейных участков (радиусы скруглений зависят от типоразмера арматуры);
  • мгновенное применение атрибутов свойств в момент нанесения (через панель свойств);
  • автоматическое формирование обозначения и расчет массы;
  • добавление ассоциативных выносок – позиций, связанных с проектом;
  • представление в виде контура, заливки, линии, вида с размерами участков;
  • редактирование с помощью «ручек»: изменение толщины защитного слоя, создание распределений, указание параметров анкеровки.

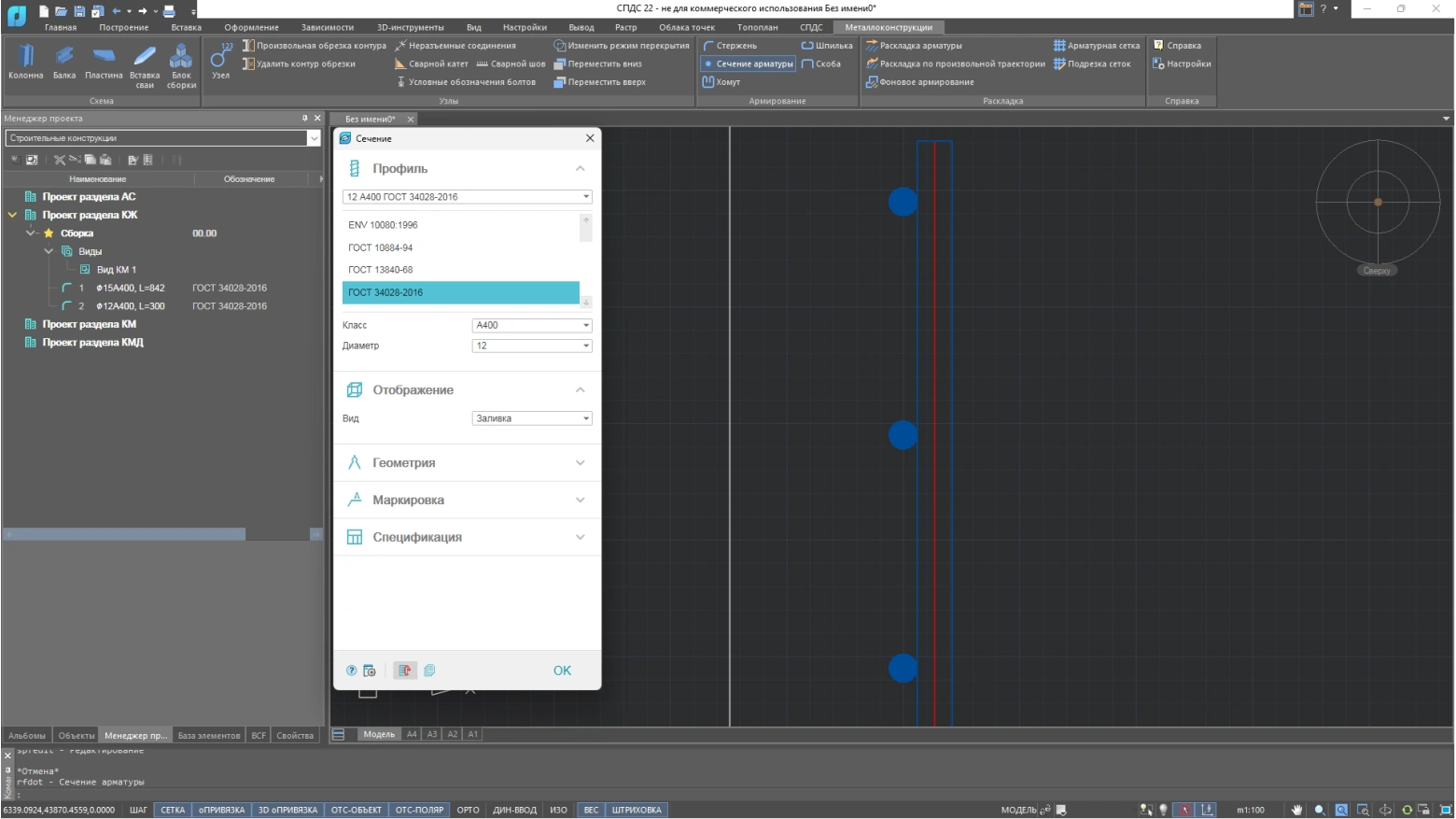

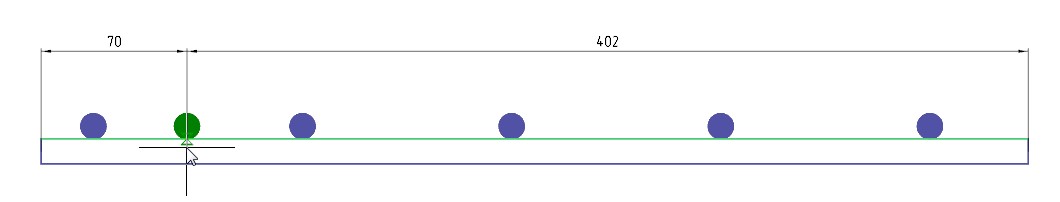

Инструменты нанесения армирования: Сечение арматурного стержня

Для сечения арматурного стержня реализованы следующие инструменты построения, задания и редактирования атрибутивной информации:

  • ассоциативная геометрическая привязка к стержням, параметрическое задание положения с отступом, переключаемое с клавиатуры нажатием клавиши TAB;
  • автоматическое распределение сечений по линейному участку.

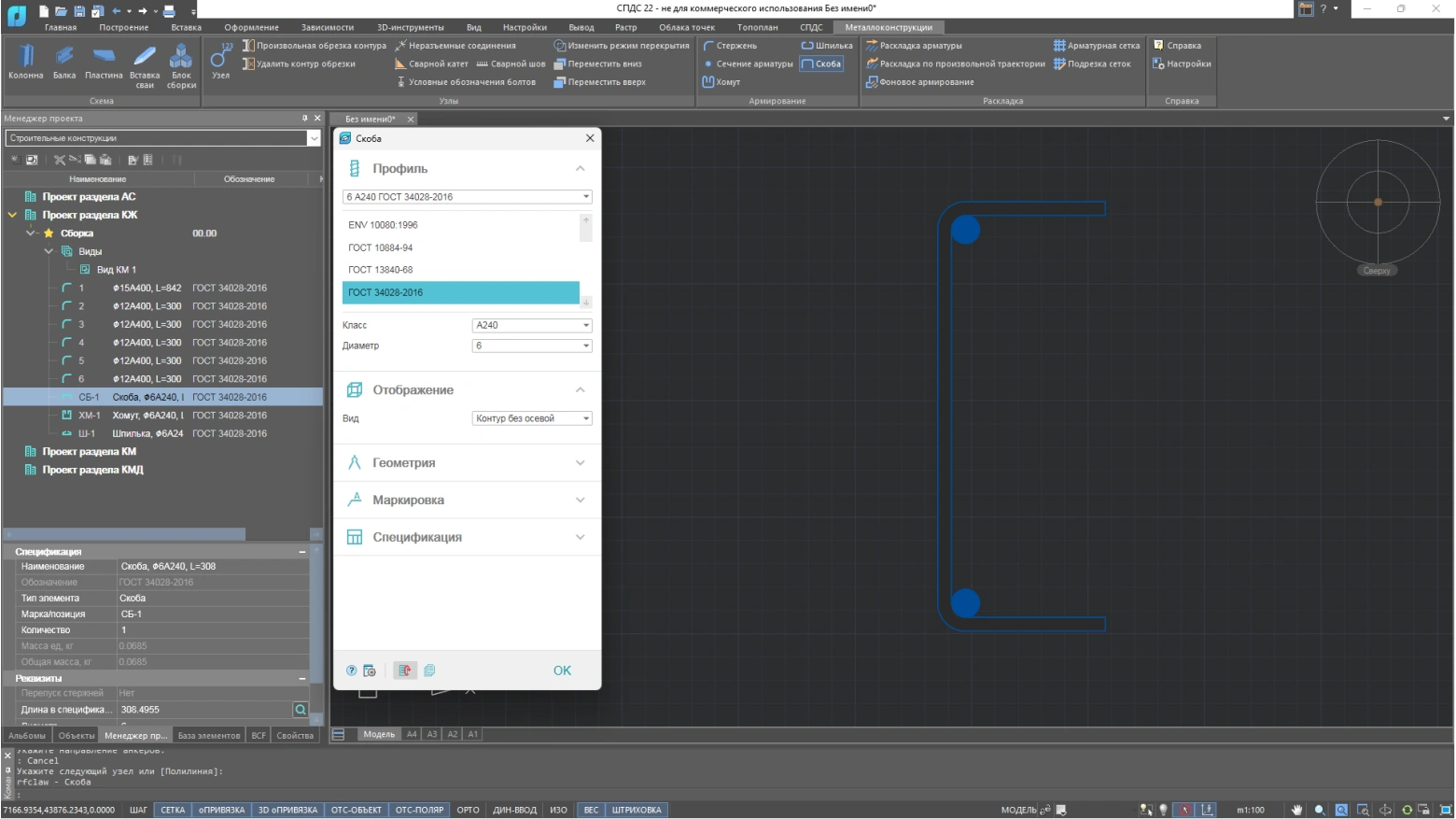

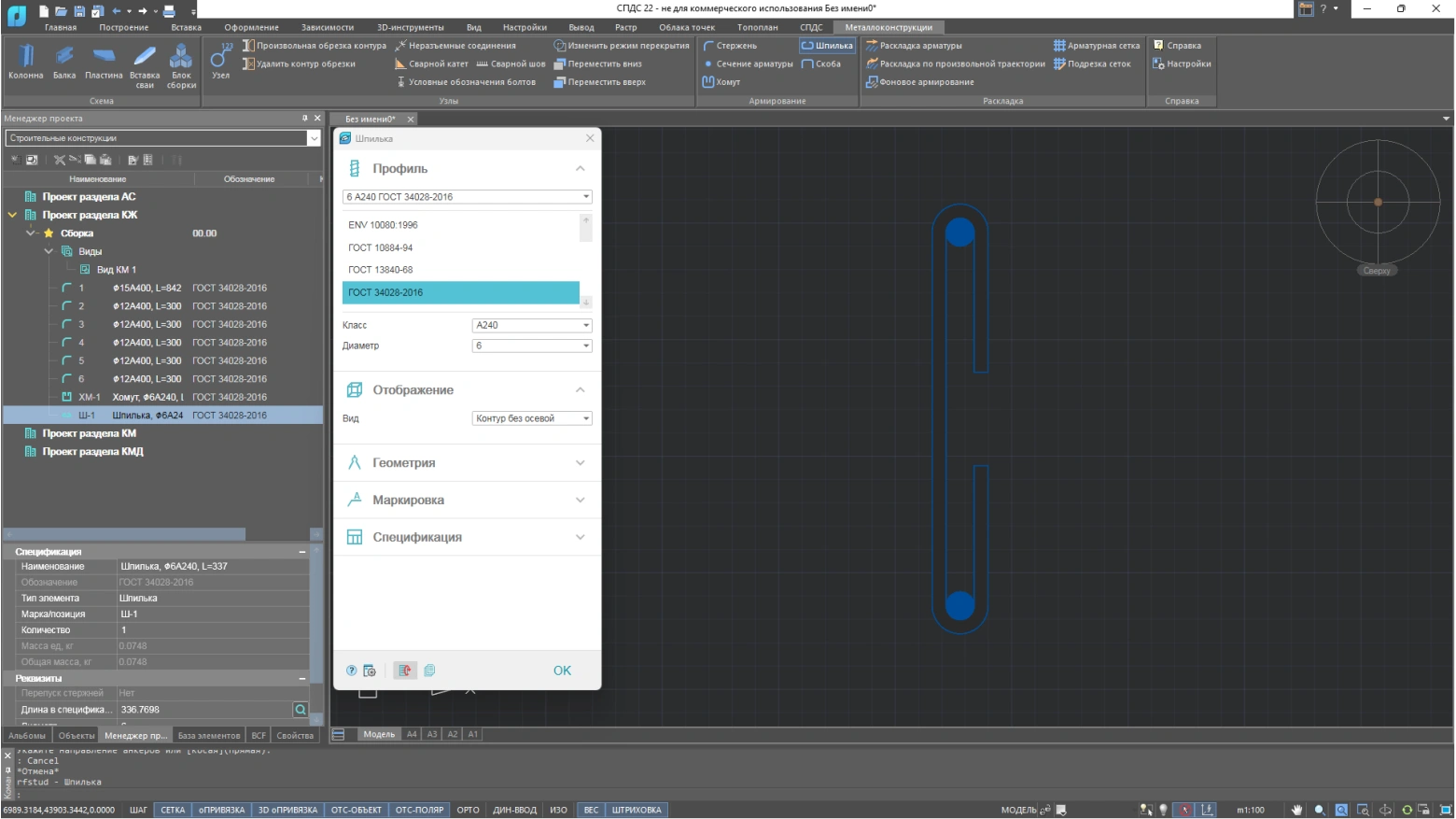

Шпильки, скобы, хомуты

Выполнение шпилек и скоб определяется последовательным указанием сечений арматуры либо предварительным выбором двух сечений арматуры.
Для построения хомутов достаточно последовательно указать сечения арматуры. Если предварительно выбрать четыре или восемь сечений арматуры, автоматически отрисуется один из типовых форм хомутов.

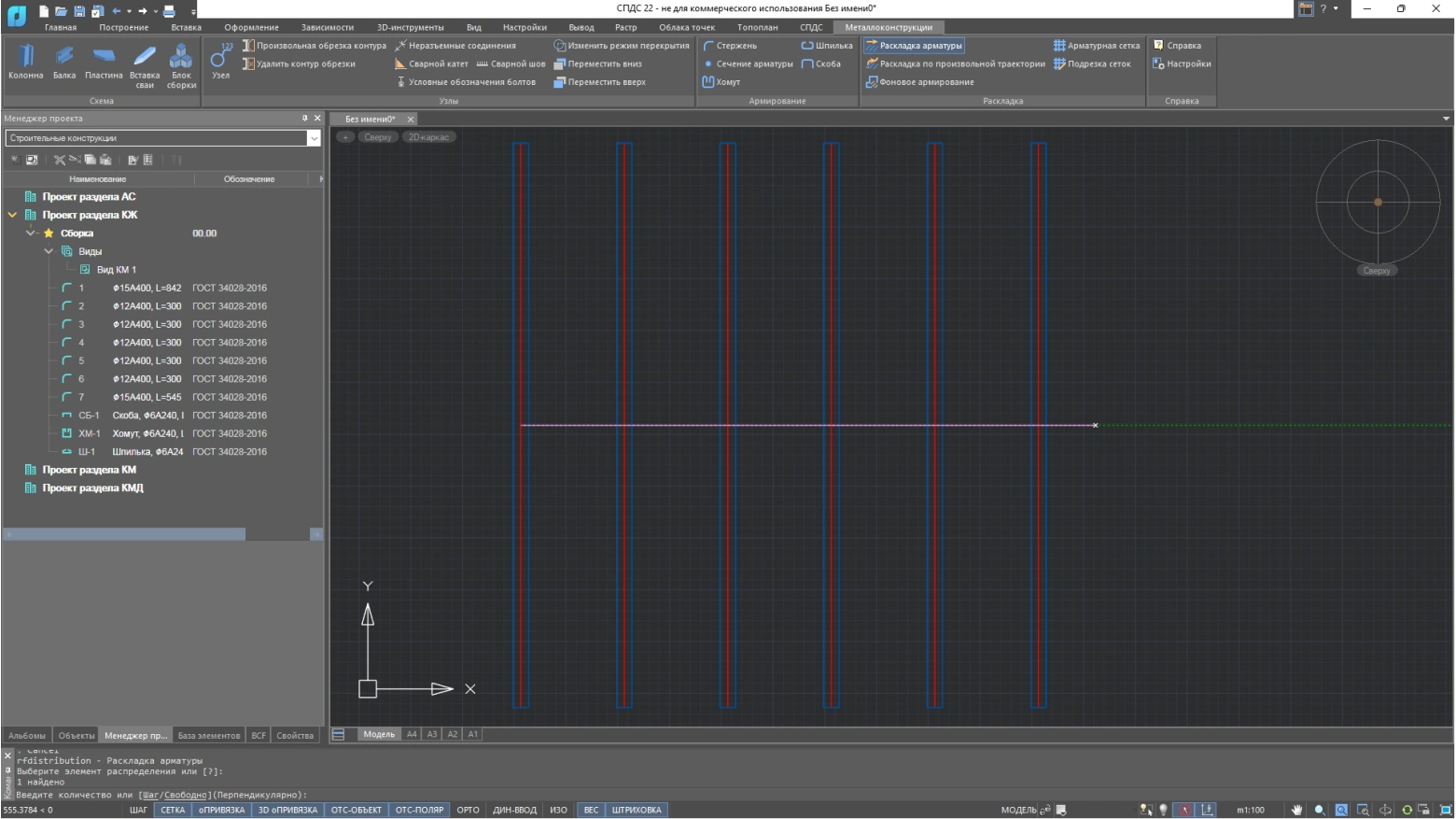

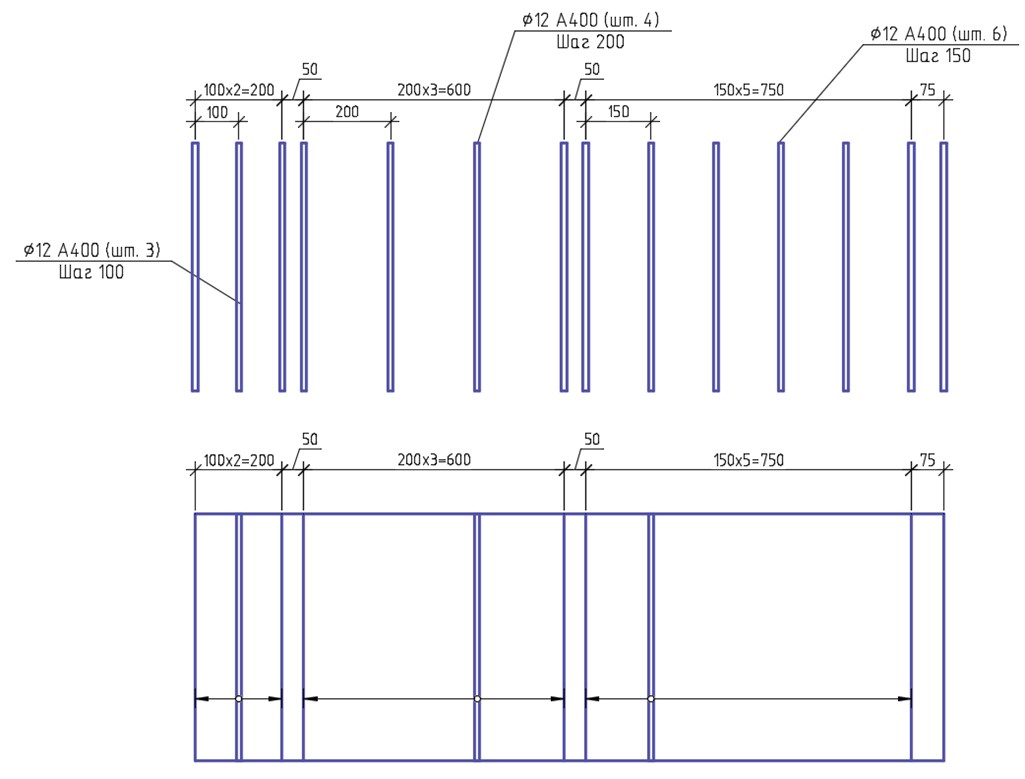

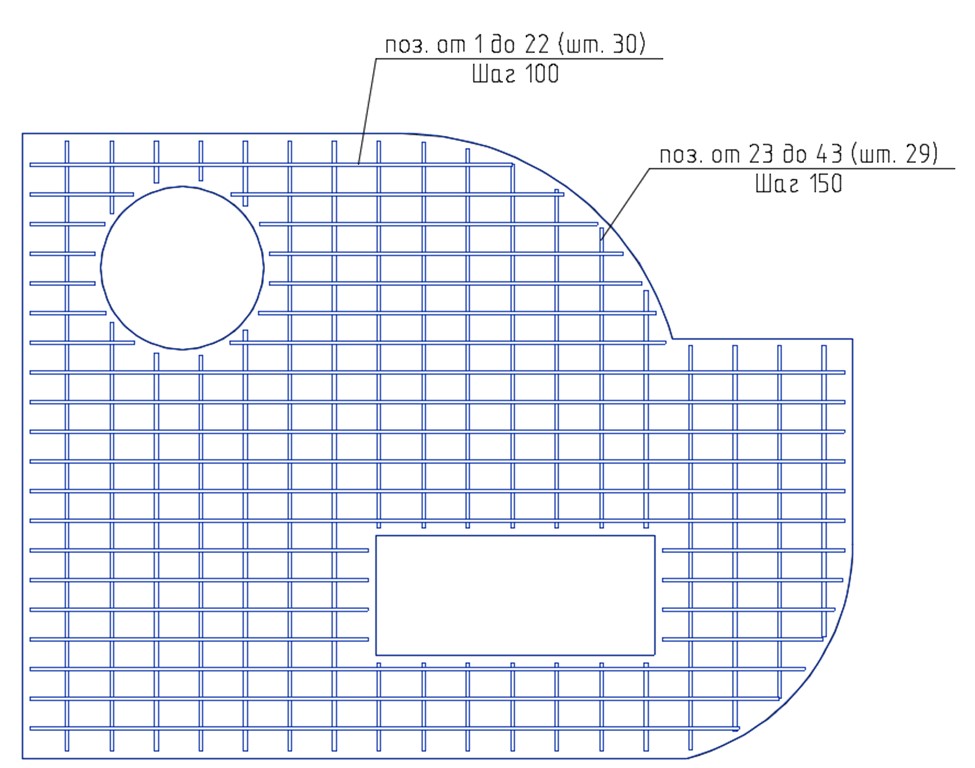

Распределение арматуры

Инструменты распределения арматуры позволяют выполнять следующие действия:

  • параметрическое и визуальное задание шага и количества стержней и направления распределения;
  • поддержка нескольких диапазонов с разными параметрами раскладки в указанном направлении;
  • редактирование исходного объекта после создания распределения;
  • условное или полное представление, представление только с конечными стержнями;
  • задание доборного шага.

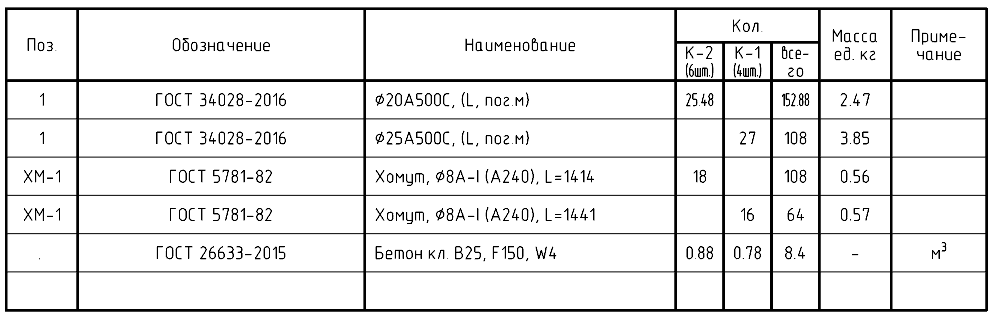

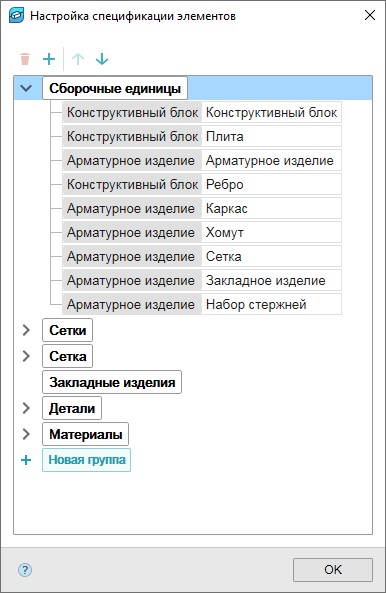

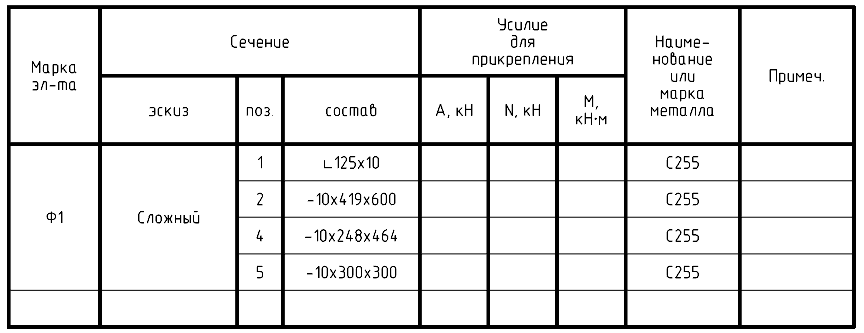

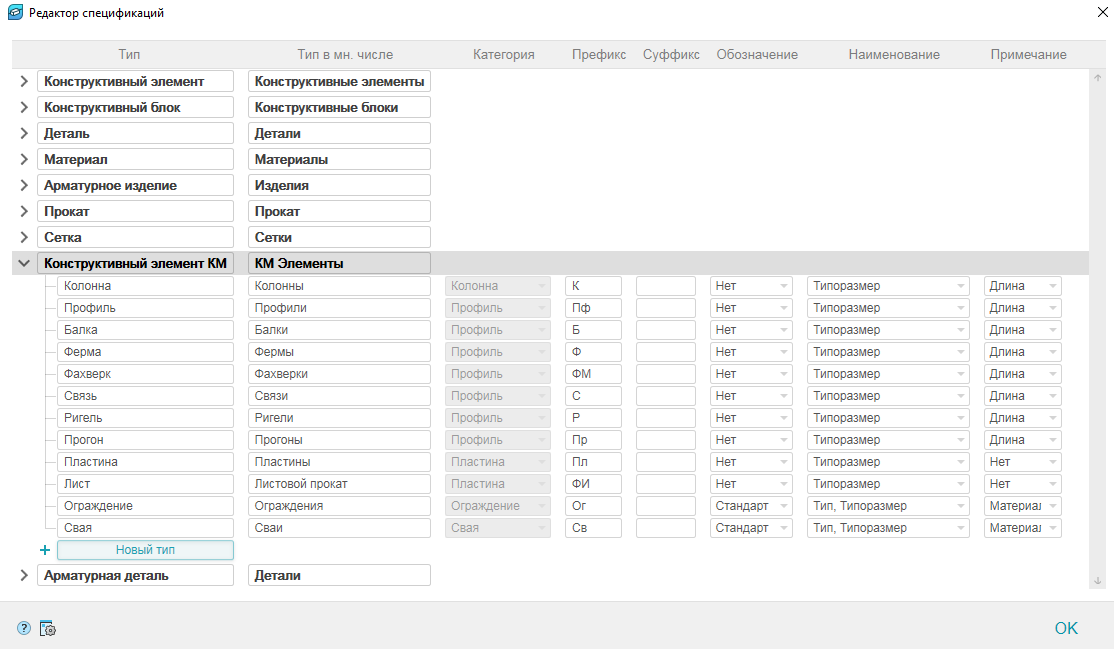

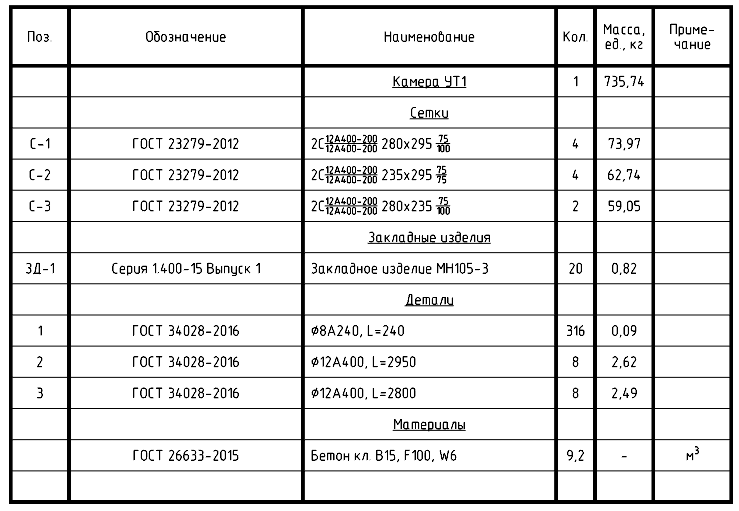

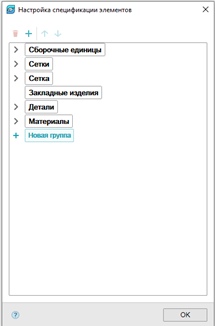

Спецификации

Для любой позиции в сборочной единице можно создать:

  • спецификация элементов;
  • групповая спецификация арматурных изделий;

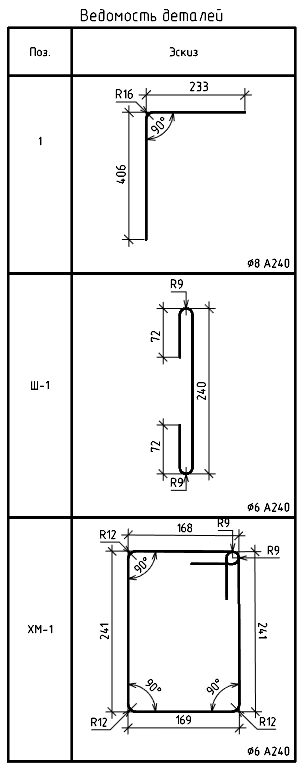

  • ведомость деталей;

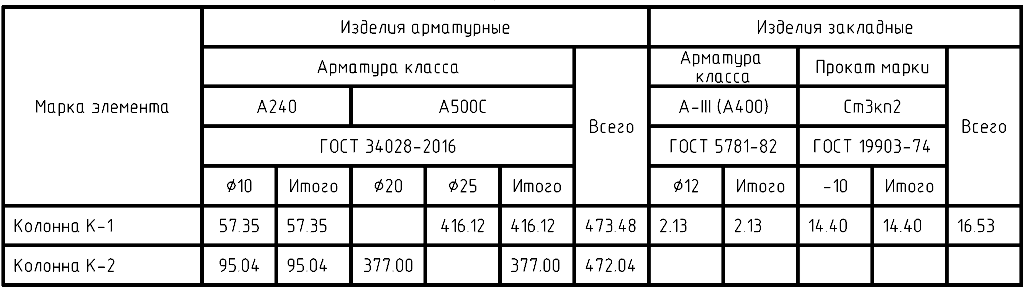

  • ведомость расхода стали.

Все спецификации в системе динамические и автоматически обновляются на чертеже.

+
