В качестве графической платформы СПДС Металлоконструкции обязательно используется надстройка к AutoCAD — СПДС GraphiCS.
Назначение программы: Ускорить подготовку графической конструкторской документации в рамках раздела КМ.
Магма-Компьютер
Магма-Компьютер работает на отечественном рынке программного обеспечения с 1996 года. Высококвалифицированные специалисты создают специализированные программные решения. Компания разрабатывает САПР-решения в области машиностроения, промышленного и гражданского строительства, архитектурного проектирования, а также системы электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования. Все началось с первого успешного алгоритма, позволяющего находить на растре типовые объекты (диоды, резисторы; окна, сантехнику), и через год удалось распознавать стены, колонны и двери на сканированных поэтажных планах, а затем и редактировать их, делать отчеты. Впоследствии эта программа была внедрена в половину российских БТИ. В начале 2000-х компания уже писала программы для машиностроительного и архитектурно-строительного рынка САПР, а впоследствии взялись за технический документооборот. За 27 лет работы компанией Магма-Компьютер выпущен обширный список коробочных решений и программ по индивидуальному заказу, среди которых: TDMS Фарватер, СПДС Металлоконструкции, СПДС Стройплощадка и другое.
- Создание различных конструктивных элементов металлических конструкций: колонн, балок, связей, листового проката, стропильных ферм, рамных каркасов и т.п.
- Создание планов, схем, разрезов и узлов металлических конструкций.
- Автоматическое формирование ведомости элементов и спецификаций металлопроката.
- Оформление чертежей согласно ГОСТ 21.502−2016 «Правила выполнения рабочей документации металлических конструкций».
- Работа в среде AutoCAD с использованием функционала СПДС GraphiCS.
- Параметрические объекты металлоконструкций.
- Автоматическое назначение позиций, марок и их отображение на чертеже.
- Полностью автоматическая ассоциативная связь чертежей и проекта.
- Полностью автоматический расчет и формирование спецификаций.

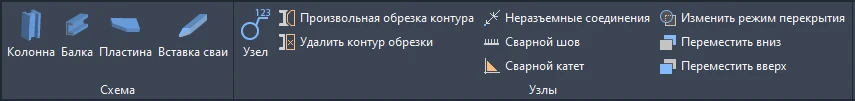

Панель инструментов
Все инструменты работы с программой расположены на одной вкладке ленты.

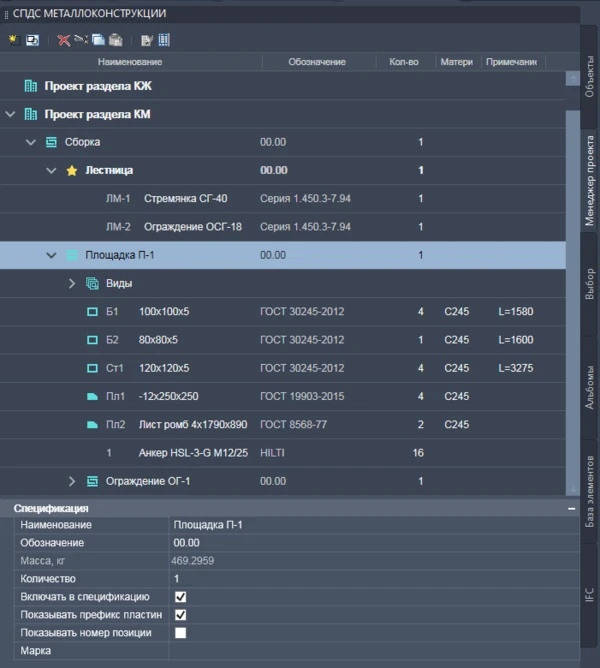

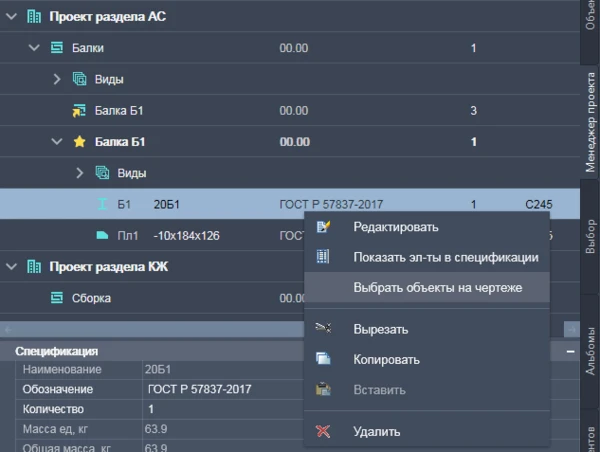

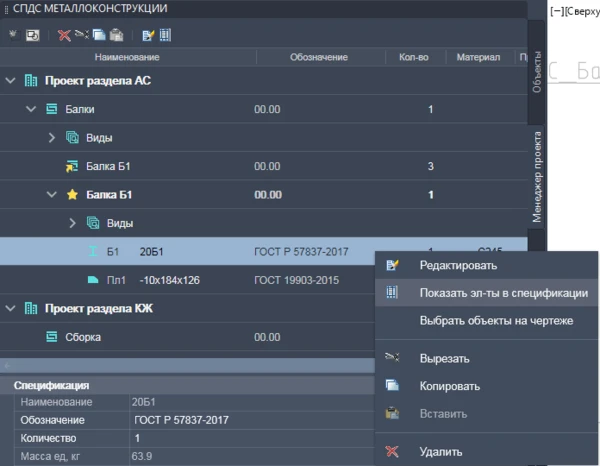

Менеджер проекта
Менеджер проекта — инструмент, позволяющий организовать структуру проекта по сборочным единицам и элементному составу.
В менеджере проекта отображаются разделы проекта, сборки и состав элементов с параметрами, заданными ранее: маркой, обозначением и наименованием. Менеджер проекта позволяет редактировать параметры элементов, подсвечивать выбранный элемент на чертеже, копировать, перемещать элементы между сборками и разделами проекта.
Менеджер проекта

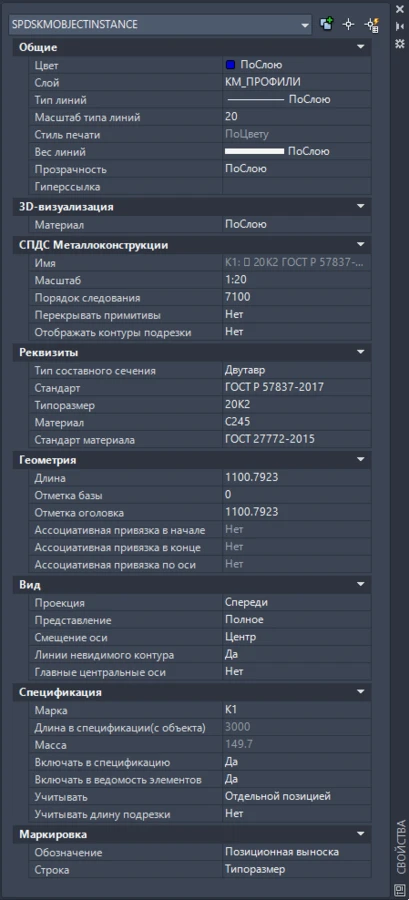

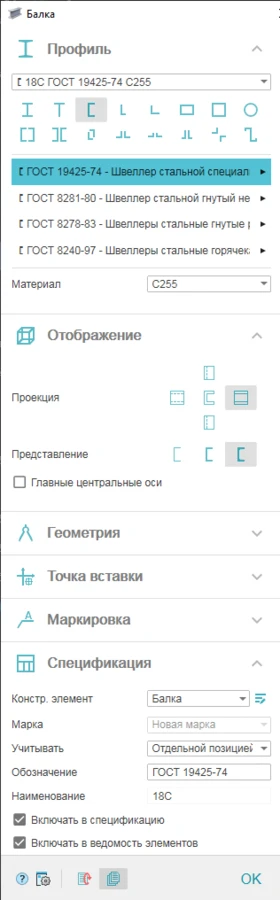

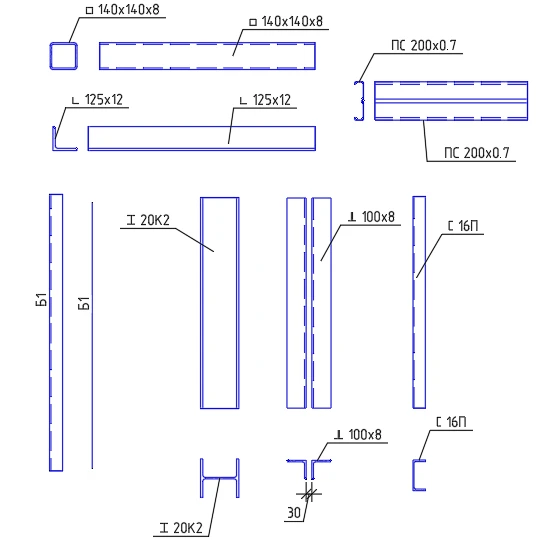

Команды создания балок и колонн:
- Выбор профилей металлопроката и материала стали по ГОСТ.
- Возможность выбора проекционного вида (сверху, снизу, спереди и т.д.).
- Возможность выбора представления профиля (условное, упрощенное или полное).
- Задание геометрии и точки вставки профиля.
- Возможность выбора варианта маркировки элемента (позиция или типоразмер).
- Возможность создания своего типа и своей маркировки элемента.
- Возможность циклической вставки или вставки нескольких объектов определенной марки.
- Редактирование длины, изменение геометрического расположения элемента с помощью специальных «ручек».
- Автоматическое формирование обозначения и расчет массы профиля.
- Ассоциативная связь параметров для профилей, имеющих одинаковую марку.

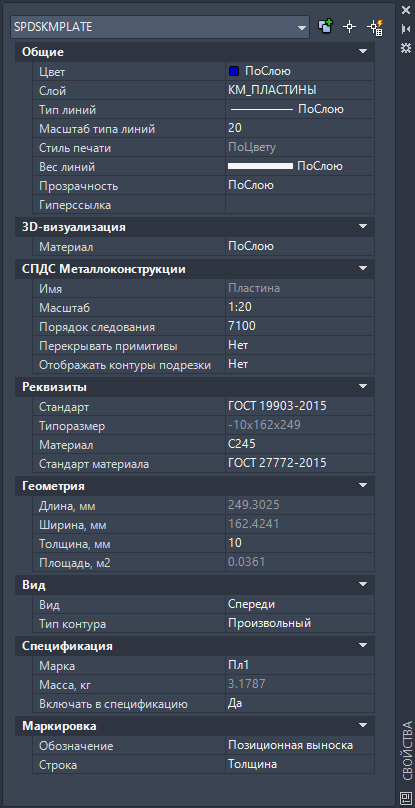

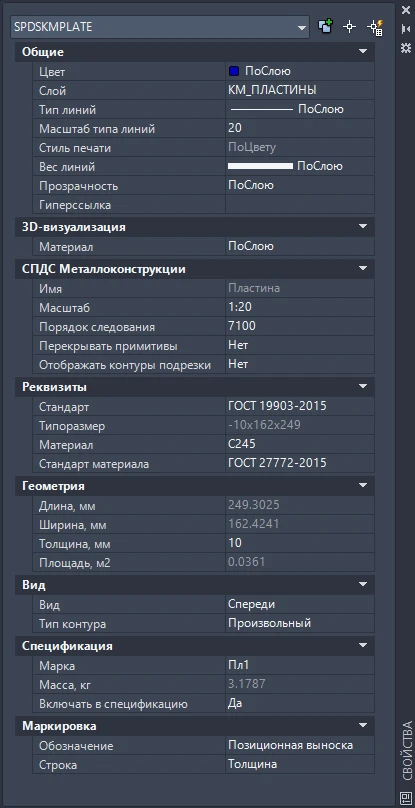

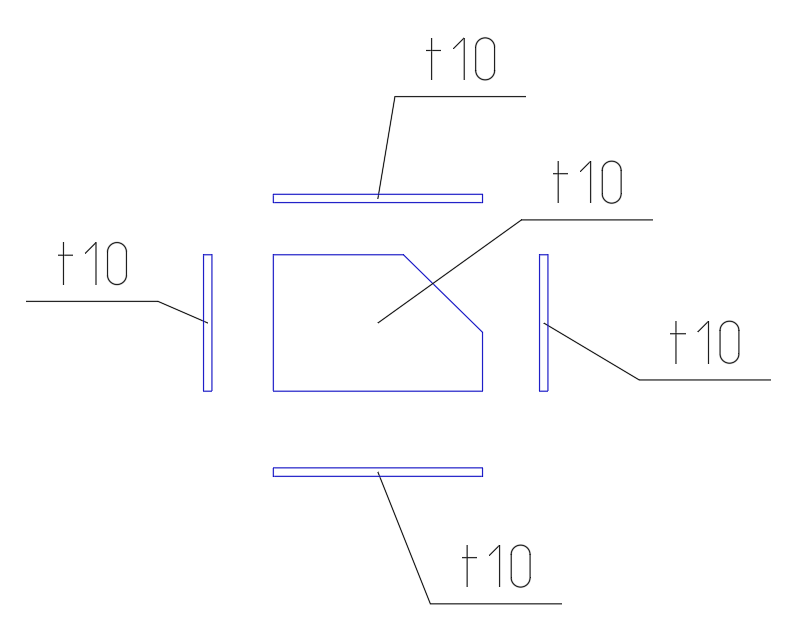

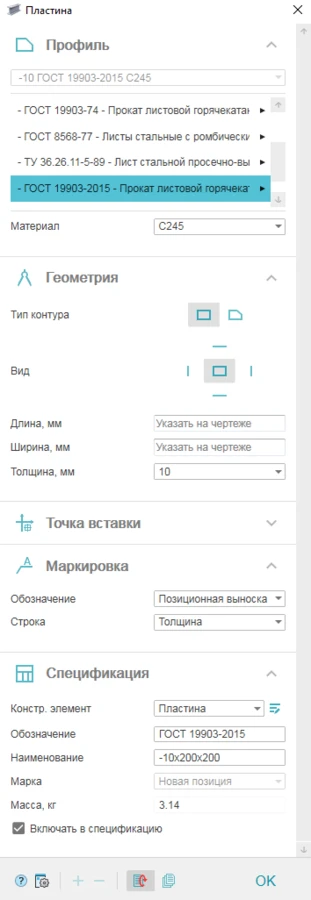

Команда создания пластин
- Выбор листового проката и материала стали по ГОСТ.
- Задание пластине проекционного вида (сверху, снизу, спереди и т.д.).
- Задание геометрии и точки вставки пластины.
- Возможность выбора варианта маркировки пластины (типоразмер или толщина).
- Редактирование геометрии пластин с помощью специальных «ручек».
- Автоматическое формирование обозначения и расчет массы.
- Ассоциативная связь параметров для пластин, имеющих одинаковую марку.

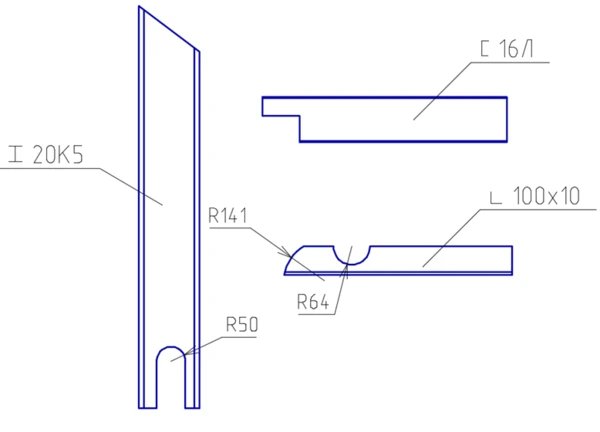

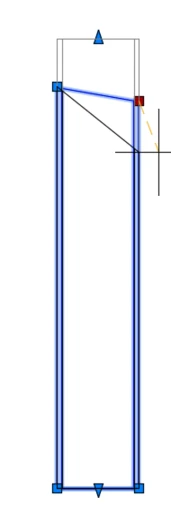

Подрезка профилей
Команда Произвольная обрезка контура выполняет подрезку профиля до нужной длины и под необходимым углом. Ранее выполненные подрезки можно восстановить, используя команду Удалить контур обрезки.

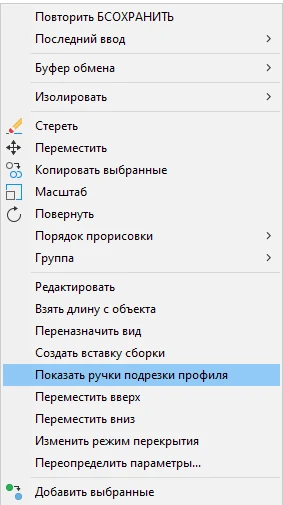

Возможна подрезка профиля с помощью специальных «ручек».

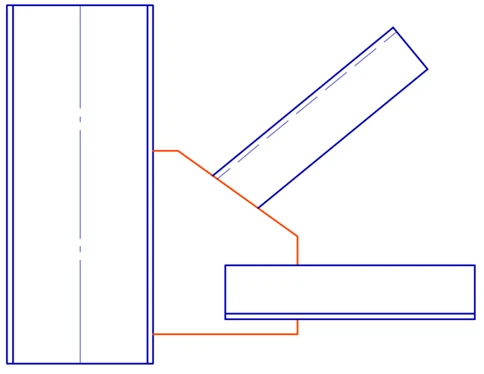

Режим перекрытия элементов

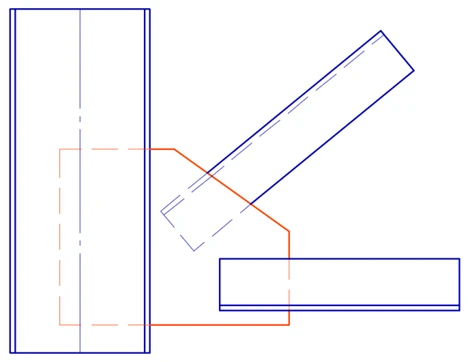

Команда Режим перекрытия элементов позволяет пользователю по его усмотрению менять линии контура объекта в местах перекрытия на обычное или штриховое отображение.
При изменении положения конструктивных элементов на чертеже режим перекрытия автоматически меняется в соответствии с новым расположением элементов.
Режим перемещения элементов
Эта команда позволяет пользователю менять расположение элементов относительно друг друга.
При изменении положения конструктивных элементов на чертеже режим перемещения автоматически меняется в соответствии с новым расположением элементов.

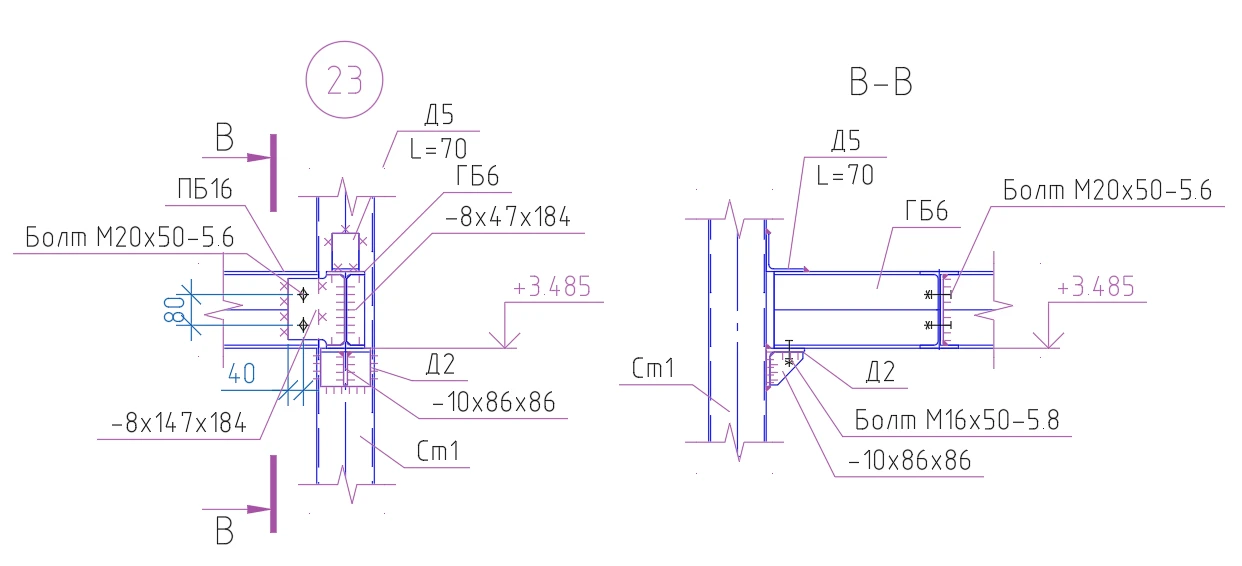

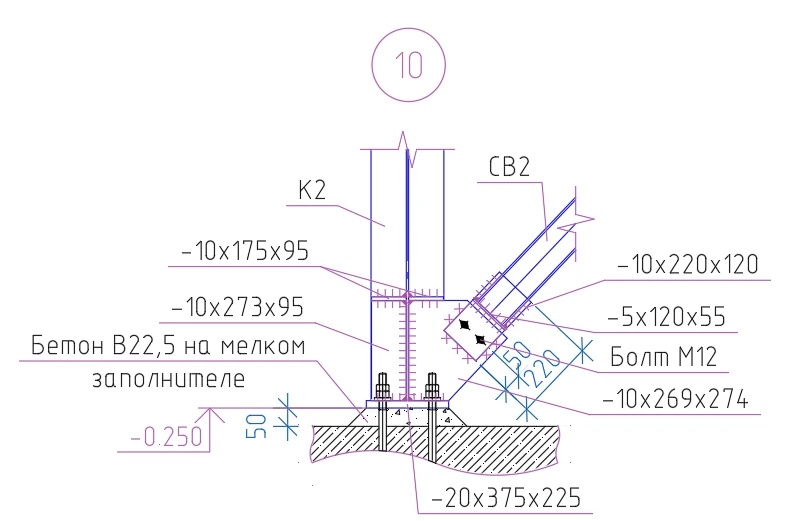

Узлы
- Автоматическая маркировка и нумерация узлов на чертеже.
- Автоматическая подрезка профилей, входящих в узел.
- Автоматическая установка линий обрыва в узлах.

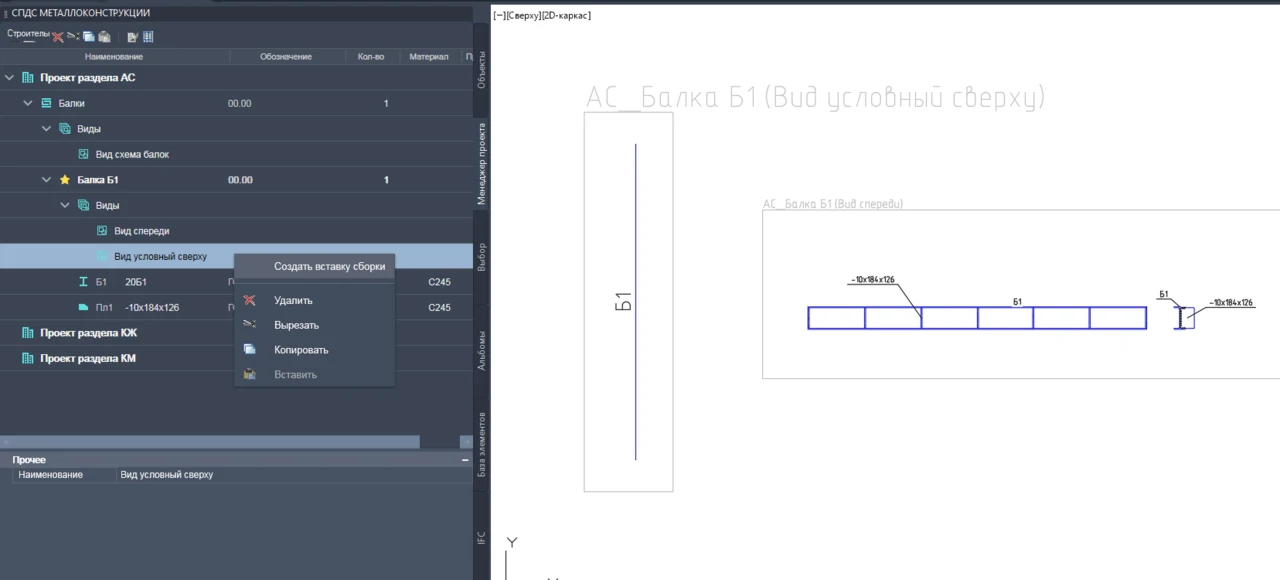

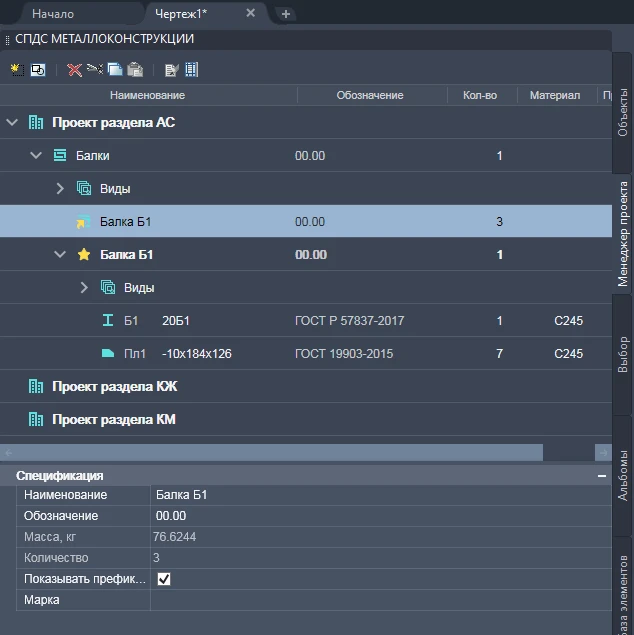

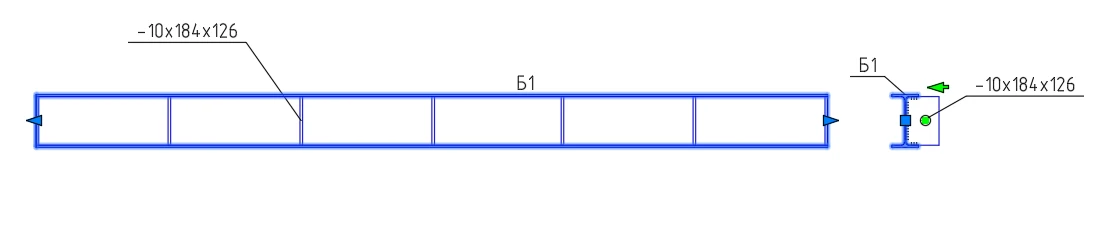

Команда Вставка сборки
Команда позволяет преобразовывать набор объектов во вставку сборки. Вставка сборки поддерживает ассоциативную связь параметров с исходными объектами. При редактировании меняются как исходный объект, так и его параметры на всех вставках сборки. Вставка сборки создается из вида. Вид при вставке подсвечивается зеленой рамкой.
Примечание. Вид, в который можно осуществить вставку сборки, должен принадлежать другой сборке.

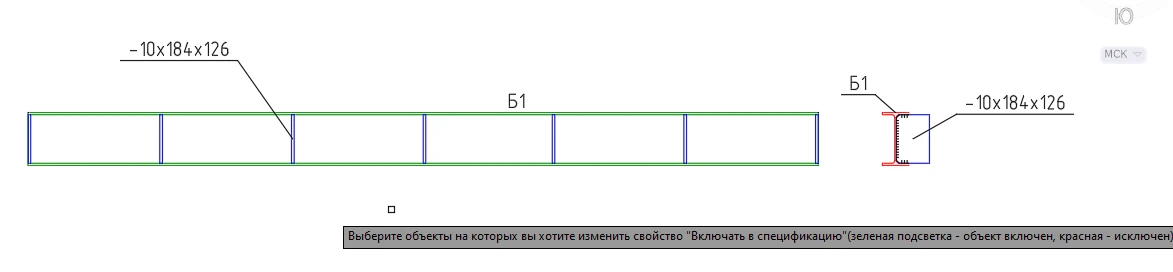

Команда Показать элементы в спецификации
При запуске команды Показать элементы в спецификации подсвечиваются все вставки элемента на чертеже. Если вставка входит в спецификацию, то цвет подсветки — зеленый, если не входит — красный. С помощью селекции можно поменять состояние свойства Включать в спецификацию.
Команда Выбрать объекты на чертеже
Команда позволяет выбрать на чертеже все объекты данной марки.
Команда Переназначить вид
Команда позволяет переносить выбранный объект между видами.

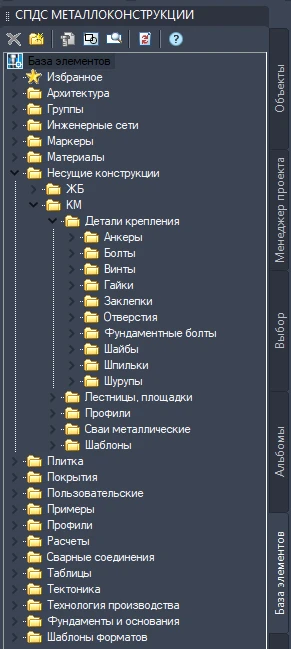

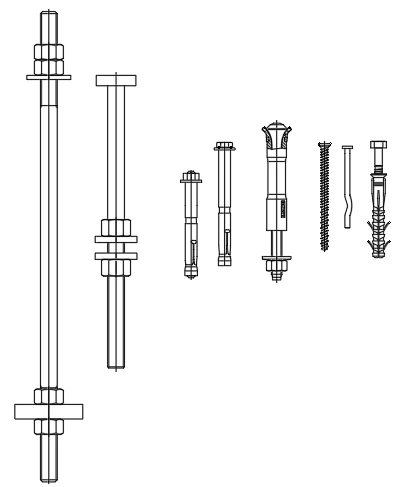

База элементов

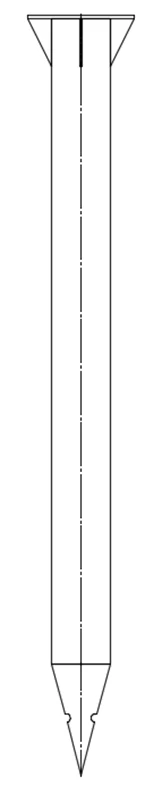

В программе имеется обширная база металлических элементов, которые можно добавлять в чертеж, редактировать их геометрию, изменять виды проекции, подрезать, использовать в спецификациях, отчетах и таблицах.

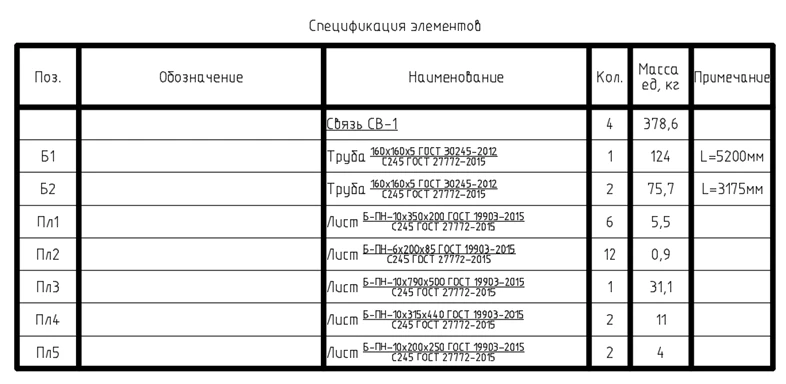

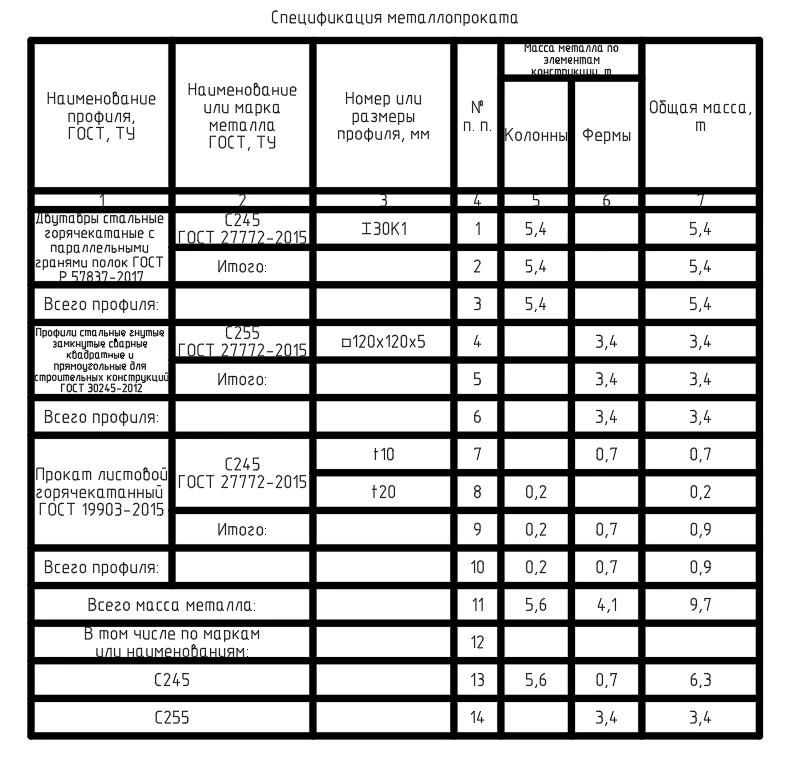

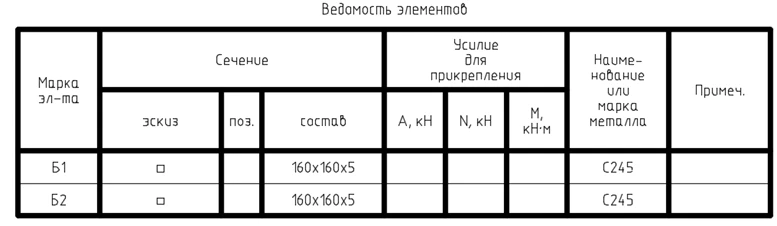

Спецификации
Для любой сборочной единицы могут быть автоматически сформированы:
- ведомость элементов;
- спецификация металлопроката;
- спецификация элементов.
- Обеспечена поддержка AutoCAD 2024.
- Появилась возможность синхронизировать геометрию профилей КМ.
- Добавлена возможность редактирования штриховки на сечении профиля.
- В редакторе спецификаций появилась возможность задавать одинаковые префиксы для разных типов элементов.
- Добавлена возможность менять тип линий обрыва для контура узла.
- Появилась возможность создавать узел с объектов, находящихся в разных видах.
- Для профилей и пластин добавлена настройка Показывать/скрывать диалог перед вставкой объекта.
- В Инспектор свойств объекта добавлен параметр Площадь поверхности.
- Появилась возможность учитывать пластины в ведомости элементов, если для сборки задан тип сборки.
- Добавлены опции показа/скрытия линий геометрии для гнутых пластин.
- Появилась возможность создавать узлы по масштабу измерений.
- Для пластин добавлен новый параметр Учитывать с другим типом, позволяющий выбирать, с каким типом элемента будет учитываться в спецификации металлопроката выбранная пластина.
Графическая платформа
- ZWCAD 2021−2024 (х64);
- AutoCAD 1 2019−2024 (x64);
- AutoCAD Architecture 2019−2024 (x64).
- Для работы СПДС Металлоконструкции обязательно наличие надстройки к AutoCAD — СПДС GraphiCS.
Операционная система
- Windows 11×64;
- Windows 10×64;
- Windows 8×64;
- Windows 7×64 редакций Ultimate, Professional, Home Premium.
СУБД
- PostgreSQL 12;
- Microsoft SQL Server 2005−2014;
- Microsoft SQL Server 2005−2014 Express Edition.
Процессор
- Intel Pentium 4 или выше.
Видеокарта
- Требования графической платформы.
Память
- Не менее 1024 Мб.
- Для комфортной работы с параметрическими объектами рекомендуется 4096 Мб.
Пространство на жестком диске
- Для полной установки программы требуется минимум 1700 Мб.
- При использовании собственной базы параметрических объектов понадобится дополнительное место.
Монитор
- Рекомендуемое разрешение — 1280×1024.
