Расчет и выбор тепловой изоляции трубопроводов и оборудования
Расчет тепловой изоляции является одной из самых трудоёмких проектных задач. Современные требования по срокам и выполнению проекта делают расчет изоляции вручную для больших проектов практически невозможным! Даже использование альбомов типовых конструкций не позволяет в полной мере обеспечить требуемую эффективность работы.
Программа, разработанная в НТП Трубопровод, позволяет Вам рассчитать и выбрать тепловую изоляцию, сэкономив до 90% времени, которое Вы обычно тратите на эту задачу. Программа в автоматическом режиме полностью формирует теплоизоляционную конструкцию, рассчитывает и генерирует лист общих данных (ведомость ссылочных и прилагаемых документов), техномонтажную ведомость, ведомость объемов работ (для сметного отдела) и спецификацию по ГОСТ 21.405-93, ГОСТ 21.110-95 и ГОСТ 21.101-97.
Программа рекомендуется для использования в проектно конструкторских бюро и отделах при проектировании и реконструкции магистральных и технологических трубопроводов и теплосетей, оборудования в нефтеперерабатывающей, химической, нефтехимической, газовой, нефтяной, теплоэнергетической и других отраслях промышленности, производящих расчет и выбор тепловой изоляции трубопроводов и оборудования.
Задачи, которые решает программа «Изоляция»:
- оптимальный выбор теплоизоляционных конструкций и материалов,
- расчет минимально необходимой толщины теплоизоляционного слоя (для случая одного или двух материалов в теплоизоляционном слое),
- подбор типоразмеров изделий,
- расчет объемов работ и общего количества материалов,
- выпуск проектной документации.
Программа рассчитывает изоляцию для различных типов объектов:
- трубопроводов наземной прокладки и проложенных в грунте (канально и бесканально), включая прямые участки, отводы, переходы, арматуру и фланцевые соединения;
- трубопроводов двухтрубной прокладки (канальной и бесканальной), в том числе теплосетей;
- различных видов оборудования – как стандартных (насосов, емкостей, теплообменников и др.), так и сложных составных аппаратов, включающих различного вида обечайки, днища, штуцера, люки и фланцевые соединения;
- учитывается наличие обогревающих спутников и электрообогрева.

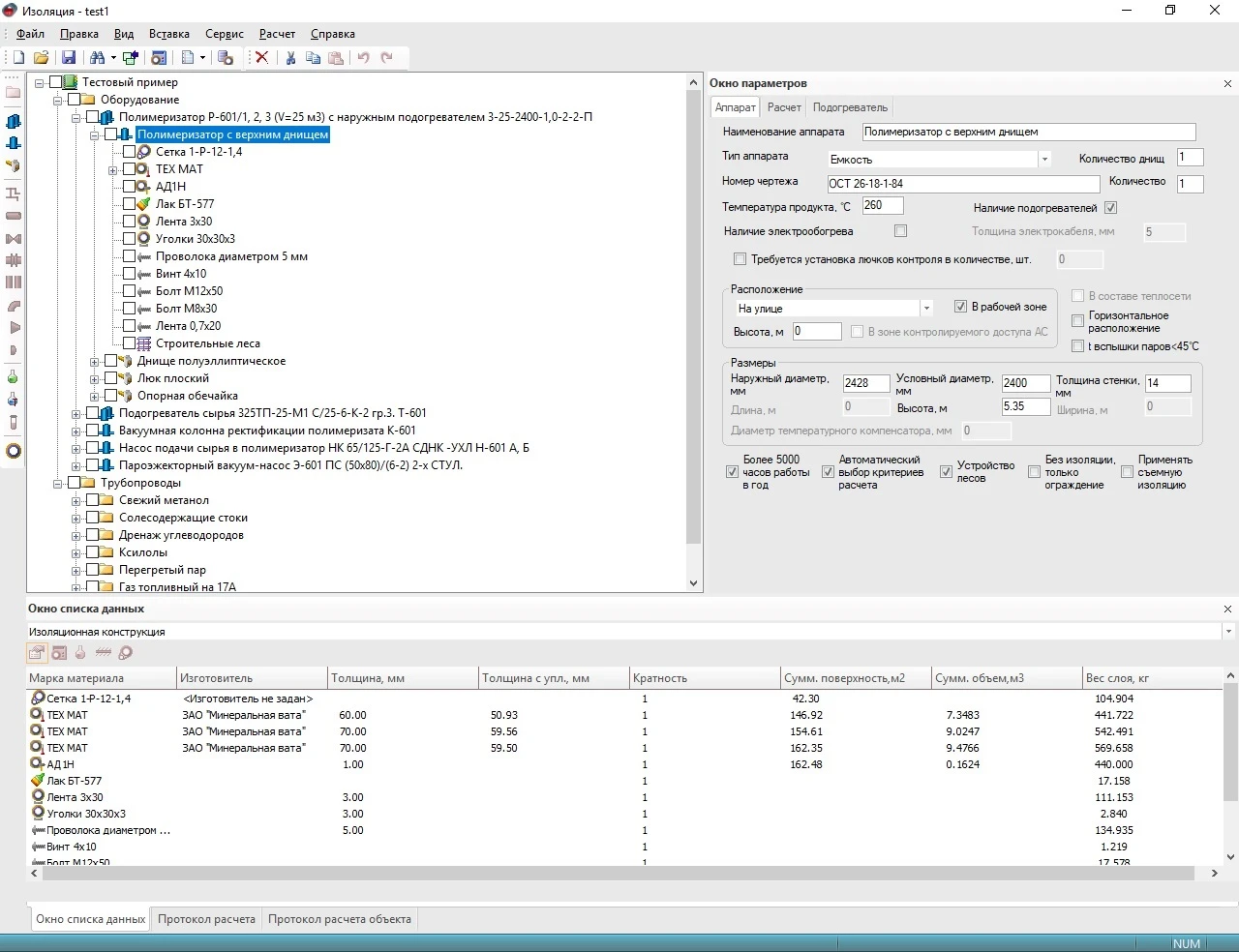

Исходными данными для расчета являются: тип и размер изолируемого объекта, его температура и расположение; прочие данные задаются по умолчанию и могут быть изменены пользователем. Геометрические размеры теплоизоляции рассчитываются в зависимости от назначения изоляции, типа изолируемого объекта, его размеров, температуры продукта, параметров окружающей среды, характеристик материала изоляции с учетом его уплотнения.
Программа Изоляция может производить расчет в соответствии со следующими нормативными документами:
- СНиП 41-03-2003
- СП 61.13330.2012 (актуализированная редакция СНиП 41-03-2003)
- СНиП 2.04.14-88
- НР 34-70-118-87 (Для атомных и тепловых станций)
- ТКП 45-4.02-91-2009 (нормы республики Беларусь)
После расчета программа позволяет распечатать различные виды выходных документов
- лист общих данных;
- техномонтажная ведомость для строительного подразделения;
- ведомость объемов работ для сметного отдела;
- спецификация в отдел материального обеспечения по ГОСТ 21.405-93, ГОСТ 21.110-95 и ГОСТ 21.101-97.
Структура выходной информации имеет открытый формат, и возможно подключения её к имеющейся на предприятии системе документооборота. Оформление документации соответствует СПДС. Вид выходящих документов может быть настроен по вкусу.

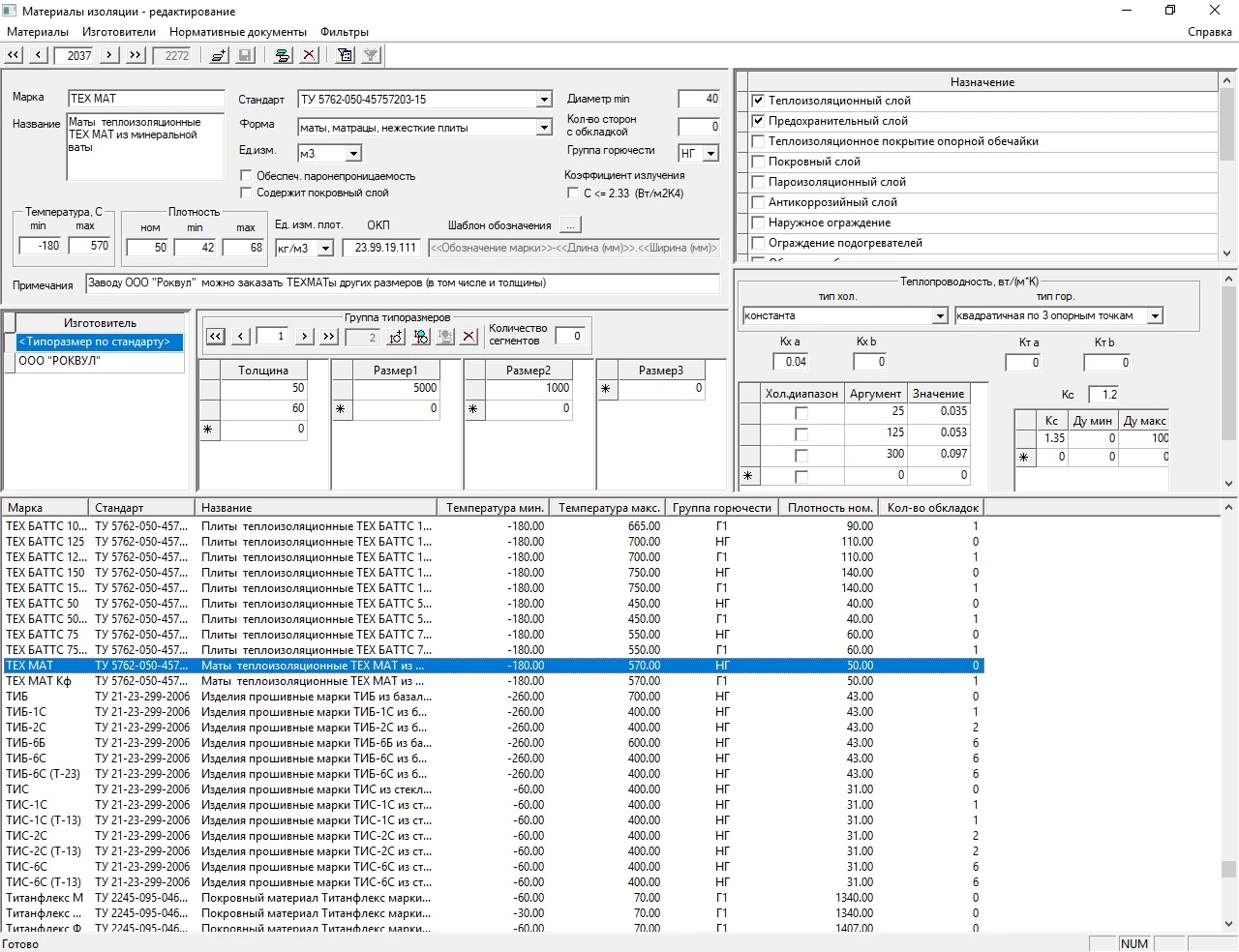

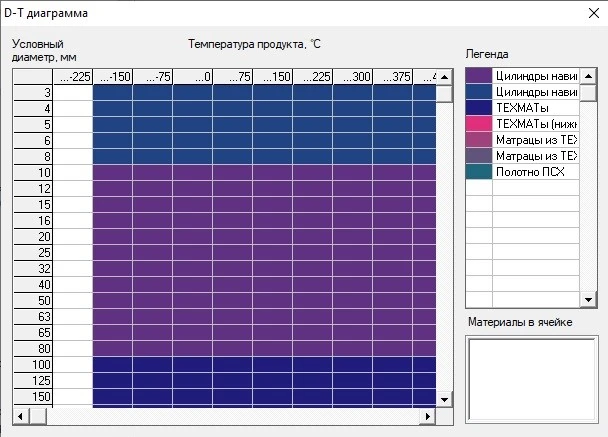

Программа имеет собственную базу данных изоляционных материалов. Эта база данных открытая и гибкая по своей структуре – она позволяет просматривать данные по материалам и редактировать их с помощью удобного редактора базы данных. В базу данных включены как основные, так и вспомогательные материалы, а также их свойства, основные производители и производимые ими типоразмеры. Мы открыты к сотрудничеству со всеми производителями материалов (поставляющих качественные и сертифицированные изделия) для пополнения базы данных их материалами.
Вместе с программой поставляются следующие модули:
- библиотека СТАРС, предназначенная для расчета теплофизических свойств транспортируемых продуктов для тех критериев расчета, при которых они необходимы;
- модуль «Строительная климатология», на основе данных СНиП 23-01-99 позволяет определить климатические параметры населенного пункта, где находится объект;
- модуль «Склонятель», который склоняет тексты названий материалов и изолируемых объектов для выходных документов.
Преимущества расчета и выбора изоляции при использования программы
- сокращение времени выполнения проекта,
- повышение точности выбора изоляции, что позволяет экономить материал,
- возможность проведения нескольких вариантов расчета для выбора наиболее эффективного, поскольку время тратится только на ввод исходных данных.
В программе предусмотрена возможность импорта данных из проектов программы Гидросистема из системы СУБД-проект, а также из файлов открытого формата.
Благодаря продуманной организации интерфейса пользователя и встроенной документации с методическим описанием освоение программы не требует специального обучения и не занимает много времени. Программа работает в среде Windows XP/Vista/7
О разработчике
НТП Трубопровод
Компания ООО "НТП Трубопровод" была учреждена в марте 1992 г. на базе организованной в 1972 г. лаборатории трубопроводныхсистем института «ВНИПИнефть». В 70–80-х годах прошлого века лаборатория стала одним из ведущих в СССР коллективов-экспертов в области расчета, автоматизации проектирования и оптимизации технологических трубопроводов, центром взаимодействия и обмена опытом ведущих специалистов страны.
На сегодняшний день НТП Трубопровод является одним из ведущих разработчиков и поставщиков, специализирующихся в области информационных технологий для проектирования исследований в нефтеперерабатывающей, нефтехимической и химической промышленности и представляет следующие решения:
“Гидросистема” – НТП Трубопровод,
“Изоляция” – НТП Трубопровод,
“Пассат” – НТП Трубопровод и др.
Среди пользователей программ — крупнейшие и авторитетные проектные, научно-исследовательские и экспертные организации.
Что нового
Что нового в Изоляция 2.51
Новая версия содержит ряд значительных усовершенствований и исправлений.
Добавлены:
- Возможность расчета и выбора противопожарных и компенсационных вставок в составе теплоизоляционного слоя. Соответствующие слои добавлены в правила выбора материалов. Каждый пользователь может самостоятельно настроить, какой материал использовать для вставок.
- Возможность расчета и выбора необходимых вспомогательных крепежных деталей для наружного ограждения трубопроводов и оборудования с высокими температурами без изоляции.
- Вывод количества изолируемых отводов и переходов в ведомость объемов работ.
Другие изменения:
- Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
- в базу данных добавлены маты прошивные ТЕХНОНИКОЛЬ МП различных марок по ГОСТ 21880-2011 производства ООО «Завод ТЕХНО»;
- скорректированы типоразмеры и коэффициенты уплотнения матов прошивных ТЕХНО по ТУ 5762-006-74182181-2008;
- в базу данных добавлен ряд вспомогательных материалов теплоизоляционных конструкций:
- скальные полимерные листы СЛП марки «Геофлакс»;
- грунтовка ПФ-0131;
- герметик Абрис С-ЛБ
- герметик ВГО-1;
- полосы стальные горячекатаные общего назначения;
- герметик ВГО-1;
- винты с шестигранной головкой по ГОСТ ИСО 4018-2013;
- вспомогательные материалы для изоляции Технониколь Carbon (Мастика, Стрепп лента ПЭТ, битум ТЕХНОНИКОЛЬ БН 70/30 и др.);
- составлены новые правила выбора «ТЕХНОНИКОЛЬ CARBON» на основе полуцилиндров и сегментов из экструзионного пенополистирола производства ООО «ТехноНИКОЛЬ-Строительные Системы»;
- во всех правилах выбора скорректированы конструкции наружного ограждения для неизолированных «горячих» трубопроводов: уточнен расчет количества ограждающего материала, добавлен учет вспомогательных материалов;
- во всех правилах выбора на основе горючих теплоизоляционных материалов внесены изменения в расчетные формулы, позволяющие использовать в данных правилах выбора противопожарные вставки в теплоизоляционный слой (сами противопожарные вставки в правила не добавлялись, пользователь при необходимости может сделать это самостоятельно).
- Уточнен расчет количества второго и последующих слоев цилиндров при изоляции отводов.
- В составе дистрибутива программы теперь поставляются альбомы технических решений по изоляции «Технониколь».
Исправлены:
- Ошибки, из-за которых в некоторых случаях возникали проблемы с подбором слоев при ручном задании теплоизоляционных материалов с заданной толщиной.
- Некоторые редко встречающиеся неточности при работе с правилами выбора материалов и их импорте из баз данных от старых версий программы.
- Другие мелкие ошибки и неточности.
Что нового в Изоляция 2.50
Добавлены:
- Возможность расчета и выбора противопожарных и компенсационных вставок в составе теплоизоляционного слоя. Соответствующие слои добавлены в правила выбора материалов. Каждый пользователь может самостоятельно настроить, какой материал использовать для вставок.
- Возможность расчета и выбора необходимых вспомогательных крепежных деталей для наружного ограждения трубопроводов и оборудования с высокими температурами без изоляции.
- Вывод количества изолируемых отводов и переходов в ведомость объемов работ.
Другие изменения:
- Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
- в базу данных добавлены маты прошивные ТЕХНОНИКОЛЬ МП различных марок по ГОСТ 21880-2011 производства ООО «Завод ТЕХНО»;
- скорректированы типоразмеры и коэффициенты уплотнения матов прошивных ТЕХНО по ТУ 5762-006-74182181-2008;
- в базу данных добавлен ряд вспомогательных материалов теплоизоляционных конструкций:
- скальные полимерные листы СЛП марки «Геофлакс»;
- грунтовка ПФ-0131;
- герметик Абрис С-ЛБ
- герметик ВГО-1;
- полосы стальные горячекатаные общего назначения;
- герметик ВГО-1;
- винты с шестигранной головкой по ГОСТ ИСО 4018-2013;
- вспомогательные материалы для изоляции Технониколь Carbon (Мастика, Стрепп лента ПЭТ, битум ТЕХНОНИКОЛЬ БН 70/30 и др.);
- составлены новые правила выбора «ТЕХНОНИКОЛЬ CARBON» на основе полуцилиндров и сегментов из экструзионного пенополистирола производства ООО «ТехноНИКОЛЬ-Строительные Системы»;
- во всех правилах выбора скорректированы конструкции наружного ограждения для неизолированных «горячих» трубопроводов: уточнен расчет количества ограждающего материала, добавлен учет вспомогательных материалов;
- во всех правилах выбора на основе горючих теплоизоляционных материалов внесены изменения в расчетные формулы, позволяющие использовать в данных правилах выбора противопожарные вставки в теплоизоляционный слой (сами противопожарные вставки в правила не добавлялись, пользователь при необходимости может сделать это самостоятельно).
- Уточнен расчет количества второго и последующих слоев цилиндров при изоляции отводов.
- В составе дистрибутива программы теперь поставляются альбомы технических решений по изоляции «Технониколь».
Исправлены:
- Ошибки, из-за которых в некоторых случаях возникали проблемы с подбором слоев при ручном задании теплоизоляционных материалов с заданной толщиной.
- Некоторые редко встречающиеся неточности при работе с правилами выбора материалов и их импорте из баз данных от старых версий программы.
- Другие мелкие ошибки и неточности.
Что нового в Изоляция 2.49 R3 (05.06.2020)
- Исправлена ошибка, из-за которой в отдельных случаях могла некорректно подбираться «двухслойная» изоляция (состоящая из двух различных теплоизоляционных материалов) с принудительным заданием толщины первого слоя.
- Оптимизирован механизм округления толщин изоляции в конструкции до величин кратных 10 мм для «двухслойной» изоляции (состоящей из двух различных теплоизоляционных материалов) – теперь округляется не суммарная толщина обоих материалов, а только того/тех материалов, для которых стоит признак «Принимать толщину кратной 10 мм».
Что нового в Изоляция 2.49 R2 (04.02.2020)
- Исправлена ошибка, из-за которой для некоторых теплоизоляционных скорлуп могли возникать проблемы с подбором слоев типоразмеров на большие диаметры труб.
- Внесены улучшения в механизм формирования заданий на расчёт электрообогрева:
- добавлен вывод максимальной технологической температуры продукта.
- уточнен вывод максимальной температуры воздействия на кабель.
- расстояния до пункта подачи питания и управления обогревом теперь по умолчанию инициализируются нулевые.
Что нового в Изоляция 2.49 (30.12.2019)
- Добавлена возможность настройки диапазона высотных отметок, по которым происходит разбиение работ в ведомости объемов работ на группы.
- Добавлена возможность подбора материалов антикоррозионной окраски для объектов без изоляции.
- Расчет климатических параметров актуализирован согласно последнему СП 131.13330.2018.
- Добавлены новые типы арматуры (вентиль, различные типы задвижек и затворов) для подбора быстросъемной изоляции.
- Уточнен расчет температуры на поверхности изоляции при ручном задании изоляционного материала.
- Изменен алгоритм учета опции «Уплотнять до установки» при расчете изоляции – теперь данная опция лишь определяет, какая изоляционная конструкция должна подбираться для данного изолируемого объекта (по правилам выбора). А как будет считаться уплотнение изоляции, определяется только опцией «Уплотнять до установки», включенной (или отключенной) для изоляционного материала в правилах выбора или при ручном задании.
- Уточнен расчет объемов и поверхностей изоляции для плоских днищ.
- Уточнен расчет вспомогательных материалов (опорно-разгружающих, крепежных и др. изделий) для изоляции отводов.
- Уточнен расчет коэффициента наружной теплоотдачи при расчете изоляции из цилиндров с нестандартными размерами.
- Оптимизирован выбор изоляционных материалов для плоских и эллиптических заглушек в составе оборудования, а также для плоских круглых днищ и штуцеров.
- Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
- В базу данных добавлены цилиндры и прошивные маты из каменной ваты ProRox, а также маты KLIMAFIX производства ООО «РОКВУЛ»;
- В базу данных добавлены термочехлы K-FLEX JACKET различных марок производства ООО «К-ФЛЕКС»;
- В базу данных добавлены гибкие полимерные трубы с тепловой изоляцией ИЗПРОФЛЕКС-115А (производитель Группа ПОЛИМЕРТЕПЛО) по ТУ 22.21.29-001-48532278-2017, а также вспомогательные материалы к ним;
- В базу данных добавлены термочехлы ЧТС различных марок (производства ООО «Промтекс-групп»);
- В базу данных добавлены цилиндры и маты ХОТPIPE различных марок (производства ООО «ХОТPIPE»);
- В базу данных добавлены полуцилиндры из экструзионного пенополистирола «ТЕХНОНИКОЛЬ XPS» различных марок (производства ТЕХНОНИКОЛЬ);
- В базу данных добавлены рулонные материалы на основе аэрогеля ArmaGel HT различных марок;
- В базу данных добавлены предизолированные опоры ISORING производства ПК ФЛАГМАН;
- В базе данных актуализирована информация по изоляционным изделиям Пеноплэкс ООО «ПЕНОПЛЕКС СПб» согласно новому ТУ 5767-003-54349294-2013;
- В базе данных скорректированы коэффициенты уплотнения изоляции марок WATTAT МБПЭ и МП производителя ООО «СМП Механика»;
- В базе данных материалов удалены все «*» в обозначениях ГОСТ;
- В базе данных изменены обозначения стали 3 и полос 3х30;
- Составлены правила выбора «ROCKWOOL — ProRox. Алюминиевый лист» и «ROCKWOOL — ProRox. Стальной лист» на основе матов и цилиндров ProRox производства ООО «РОКВУЛ»;
- Скорректированы правила выбора «PAROC» и «PAROC. Стальной лист» (в соответствии с изменениями в номенклатуре производителя);
- Скорректированы правила выбора FOAMGLAS:
- уточнен расчет количества покрытия поверхности теплоизоляционной конструкции составом МБП-300
- уточнен расчет количества антиабразива HTAA для защиты внутренней поверхности 1-го слоя изоляции
- в предохранительный слой введены компенсационные вставки из шнуров ШБТ-50 и ИПС-Т-1000
- В правилах выбора «МПБ, МП-100, МП(МС)-100, ПЖ120» и «МПБ, МП-100, МП(МС)-100, ПЖ120. Стальной лист» увеличен диапазон применимости материалов МП-100 с 200 ⁰С до 300 ⁰С
- Скорректированы правила выбора «Пеноплекс» (без крепежа)
- Скорректированы правила выбора «МП-100 с алюминиевой фольгой между слоями изоляции, ПСХ»:
- уточнен расчет количества алюминиевой фольги
- в элементы крепежа добавлена «Лента ЛАМС» для крепления фольги и формулы ее расчета
- Во всех правилах выбора болты ГОСТ 7798-70 заменены на винты по ГОСТ Р ИСО 4018-2013, гайки ГОСТ 5915-70 на гайки по ГОСТ ISO 4032-2014;
- Во всех правилах выбора скорректированы правила применения опорных колец – теперь опорные кольца для трубопроводов подбираются, только если толщина изоляции от 90 мм и более;
- Во всех правилах выбора уточнен расчет количества тканей Т-23Р и КТ-11 и нитей ЕС6 26 и К11С6-180, используемые при изготовлении матрацев.
- Исправлена ошибка, из-за которой в отдельных случаях при подборе слоев типоразмеров изоляционного слоя могли просматриваться не все указанные в базе данных для данного материала типоразмеры, если группы типоразмеров в базе были расположены не в порядке возрастания толщин.
- Уточнен расчет расстояния между осями труб по умолчанию при бесканальной прокладке двух труб.
- Исправлена ошибка при расчете толщины изоляции по заданному изменению температуры неподвижного продукта в заданное время для сферических обечаек.
- Исправлена ошибка, из-за которой при расчете изолируемых объектов с критерием расчета «от конденсации на внутренней поверхности» не выводился шифр данного назначения изоляции в техномонтажную ведомость.
- Исправлена неточность в алгоритме программы, из-за которой «правило 3мм» (согласно которому в некоторых случаях допускается принимать ближайшую меньшую номенклатурную толщину изоляционного изделий, если разница между рассчитанной и номенклатурной толщиной не превышает 3 мм) не применялось для изоляции в форме трубок и рулонов.
- Исправлена ошибка, из-за которой в отдельных случаях могла не выводиться ведомость объемов работ для объектов с заданным вручную материалов покровного слоя и наличием лючков контроля.
- Исправлены мелкие ошибки в интерфейсе редактирования шаблонов и формул.
- Исправлены другие мелкие ошибки и неточности в программе и базе данных.
Что нового в Изоляция 2.48 R2 (25.02.2019)
- Оптимизирован алгоритм подбора слоев мягких изоляционных материалов с коэффициентами уплотнения менее 1.1 для цилиндрических поверхностей.
- Исправлена ошибка в программе импорта пользовательских записей из базы данных материалов, из-за которой невозможно было импортировать материалы, в названии которых содержится апостроф ‘.
Что нового в Изоляция 2.48 (23.10.2018)
- Добавлена возможность детализации ведомости объемов работ по высотам расположения изолируемых объектов.
- Добавлена возможность расчета тепловой изоляции в соответствии с требованиями норм ТКП 45-4.02-323-2018, действующих в республике Беларусь взамен ТКП 45-4.02-91-2009.
- Уточнена методика расчета объемов изоляции труб с двумя спутниками, что позволило повысить точность расчета для случаев большого расстояния между осями спутников.
- Уточнен расчет требуемой толщины изоляции по заданной температуре подвижного/неподвижного продукта для трубопроводов со спутниками.
- Усовершенствован модуль импорта данных из системы AVEVA PDMS.
- Добавлена возможность учета лючков контроля на поверхности изоляции для аппаратов и конструктивных элементов оборудования.
- Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
- В базу данных добавлены теплоизоляционные изделия CUTWOOL (цилиндры и маты различных марок) производства ООО «КАТВУЛ»;
- Актуализирована информация по теплоизоляционным изделиям из пеностекла НЕОПОРМ;
- Актуализирована информация по теплоизоляционным изделиям WATTAT различных марок производства «СМП Механика» — скорректированы параметры старых материалов, добавлен ряд новых изделий (маты базальтовые прошивные энергетические WATTAT МБПЭ, шнуры базальтовые ШБЭ, иглопробивные маты WATTAT ИПМ и др.);
- В базу добавлены теплоизоляционные изделия «Ру-флекс» различных марок производства ООО «РТК»;
- В базу добавлены теплоизоляционные изделия Energoflex и Energocell различных марок производства “Rols Isomarket”, покровные материалы Energopack, а также вспомогательные материалы к ним (клей, лента и т.д.);
- Скорректированы правила выбора «НЕОПОРМ. Стальной лист» (в соответствие с изменениями в сортаменте материалов НЕОПОРМ)
- В базу добавлены материалы ФАИРТЕК на основе аэрогеля (ЗАО «ТРАСТИНТЕК»);
- Скорректированы коды ОКП и номера ТУ на изделия PIPEWOOL, а также на ряд вспомогательных материалов (клей ВИЛАД, герметик ВИКАР и др.);
- В составе дистрибутива программы теперь поставляются альбомы технических решений ТР 12136-ТИ.2017 по изоляции трубопроводов и оборудования материалами WATTAT (производства «СМП Механика»).
- Уточнен расчет требуемого количества материала предохранительного слоя для отводов.
- Исправлены различные мелкие ошибки и неточности.
Что нового в Изоляция 2.47 (02.04.2018)
- Добавлена функция автосохранения резервной копии текущего файла проекта при работе с программой.
- Усовершенствован модуль импорта данных из системы AVEVA PDMS.
- Внесены изменения в расчет плоских и эллиптических заглушек – теперь нормативная плотность теплопотока для них считается как для цилиндрической поверхности с соответствующим диаметром, а не как для плоской.
- Исправлена ошибка, из-за которой неточно считалось количество материала защитного покрытия для отводов, выводимое в спецификацию.
- Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
- В базу данных добавлены термочехлы ЧСТЭ-Корда различных марок производства ООО «Корда»
- В базу данных добавлены термочехлы ХИТТЕРМ и ФАИРТЕК производства ЗАО «Трастинтек»
- В базу данных добавлена изоляция СЭТ ПРОМТЕХИЗОЛ различных марок производства ООО «Квадро Сиб» Кемерово и вспомогательные материалы к ней
- В базу данных добавлены новые и скорректированы параметры существующих материалов «AVANTEX» различных марок (теплоизоляционный картон, одеяла и плиты различных марок)
- В базу данных добавлены материалы из базальтового супертонкого волокна огнезащитного ПМБ и ПМБОР различных марок
- Cкорректированы типоразмеры цилиндров и полуцилиндров завода ООО «ЗТМ» г. Копейск
- Актуализирована информация по матам и плитам «PAROC» в соответствие с новыми техническими условиями на данные материалы
- Актуализирована информация по плитам, матам и цилиндрам «ISOTEC» в соответствие с новыми техническими условиями на данные материалы
- В базу данных добавлены быстросъемные теплоизоляционные конструкции БСК Pipewool различных марок для изоляции труб, отводов и заглушек.
- Актуализирована информация по отводам, цилиндрам, полуцилиндрам и заглушкам Pipewool в соответствие с новыми техническими условиями на данные материалы
- В базу данных добавлены защитные оболочки TEPLOSHELL различных марок
- В базу введены герметизирующие лист и лента производства «ВИКАР-ГЕРМЕТИК»
- В базу введены новые вспомогательные материалы:
- Полиуретановый герметик строительный 3М 525
- Стеклосетка по СТО 59277-001-83458713-2016
- Лента клейкая по ТУ 2293-001-48009358-2007
- Штрипс (лента стальная) по ТУ РМО-Т001/05
- Стальной лист ОЦ с покрытием 40-60 мк
- Лента стальная оцинкованная 0,7х20 по ГОСТ 14918-80
- Болт М8х30 и Болт М12х50 по ОСТ 26-2037-96
- Стеклофольма-ткань СФ различных марок
- Обертка и лента ПОЛИЛЕН
- Бандажные пряжки по ТУ 36.16.22-64-92
- Быстросъемные хомуты Pipewool по ТУ 5762-004-61278130-2017
- Устройства для крепления изоляции по ГОСТ 17314-81
- В базе данных скорректированы обозначения некоторых материалов:
- В условное обозначение алюминиевого листа добавлена «.» — АД1.Н (в старых редакциях ГОСТ ее не было)
- Скорректировано условное обозначение болтов М8 и М12 (из стали 08кп и легированных 40Х и по ГОСТ 7798-70). В условное обозначение введены поле допуска, класс прочности, марка стали (для легированной стали), покрытие и его толщина. Для остальных болтов, записанных в БД, в условное обозначение введено поле допуска (6g)
- Скорректировано условное обозначение шайб М8 и М12 по ГОСТ 11371-78. В условное обозначение введены, класс точности, установленная в стандарте толщина, марка стали, покрытие и его толщина
- Составлены новые правила выбора «НЕОПОРМ. Стальной лист» на основе скорлуп и сегментов из пеностекла НЕОПОРМ производства «СТЭС-Владимир»
- Скорректированы правила «Цилиндры ROCKWOOL, ISOTEC ПМ80, Wired MAT 80, МТПБб»
- В базу введены новые вспомогательные материалы:
- вариант выбора «ISOTEC ПМ80 (D>100 мм. t<400c. 400=»» li=»»>
- добавлен новый вариант выбора «Wired MAT 105 (D>100 мм. t>400C. Трубы, оборудование)», при температуре продукта выше 400 °С;
- Добавлена возможность поиска изолируемых объектов по «дополнительному параметру», по толщине изоляции и длине объекта.
- Исправлена ошибка запуска программы импорта пользовательских записей в БД при первом запуске программы после обновления.
- Исправлена редкая ошибка, из-за которой не импортировались пользовательские проекты правил выбора, название которых превышало 50 знаков.
- Исправлена ошибка, из-за которой не выполнялся расчет материала, для которого в базе данных была задана пустая группа типоразмеров.
Что нового в Изоляция 2.46 (21.03.2017)
- Добавлена возможность формирования заданий на расчет и проектирование систем электрообогрева трубопроводов. Внешний вид и содержание данного документа были составлены на основе заданий на расчет и опросных листов на электрообогрев различных поставщиков и производителей систем электрообогрева (таких как Raychem, Thermon, SST, Bartec и многих других).
- Добавлена возможность вывода проектной документации не только по проекту в целом, но и только для выбранных в проекте элементов.
- Добавлена возможность задания точных размеров для фланцевых соединений в составе оборудования.
- Внесены небольшие изменения в интерфейс задания исходных по аппаратам и трубопроводам:
- для составных аппаратов удаленно не использующееся поле с наружным и условным диаметром;
- для арматуры и фланцев в составе трубопроводов отключено поле «наружный диаметр», которое в расчетах не используется и требуется только для справки;
- для арматуры и фланцев в составе трубопроводов поле «условный диаметр» переименовано в «условный диаметр трубы».
- Добавлена возможность автоматического переключения типа конструкции теплоизоляции трубы со спутником с облегающей на цилиндрическую (и наоборот) в случаях, когда форма выбранного материала отличается от заданной в типе конструкции.
- Улучшена детализация ведомости объемов работ по диаметрам и длинам труб и их элементов:
- добавлена детализация по длинам цилиндров для отводов;
- уточнена детализация для многослойной изоляции отводов;
- добавлена детализация объемов работ по толщине покровного слоя для лючков контроля.
- Внесены небольшие улучшения в интерфейс модуля редактирования правил выбора материалов:
- улучшено отображение формул в редакторе «Шаблонов и формул»;
- добавлена возможность «горячей» замены одного материала в правилах выбора на другой по двойному щелчку на материал.
- Скорректирован штамп согласования ведомости объемов работ в соответствии с ГОСТ Р 21.1101-2013.
- Уточнены обозначения полей с инвентарными номерами в проектной документации.
- Актуализированы климатические данные для городов республики Беларусь в соответствии с СНБ 2.04.02-2000.
- Уточнен расчет объемов и поверхностей изоляции для фланцевых заглушек.
- Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
- В базу данных материалов добавлены материалы производства ООО «БОС»
- маты прошивные теплоизоляционные из базальтового супертонкого волокна МПБ-БСТВ по ТУ 5769-008-09740968-2015
- маты прошивные теплоизоляционные из базальтового тонкого волокна МПБ-БТВ по ТУ 5769-009-09740968-2015
- акустические маты АТМ-10 Б, АТМ-10 К и АТМ-10 С по ТУ 5769-010-09740968-2015
- маты теплоизоляционные из базальтового волокна PRO-VENT по ТУ 5769-001-33863839-2012
- цилиндры и отводы теплоизоляционные из базальтового волокна BOS-PIPE по ТУ 5769-007-09740968-2015
- материал базальтовый огнезащитный вязально-прошивной PRO-МБОР по ТУ 5769-003-09740968-2015
- В базу данных материалов добавлены маты МТПБб производства ОАО «Новгородский завод стекловолокна» по ТУ 6-48-00204990-17-00 с изм.1-3
- В базу данных материалов добавлены маты МТБ-43 производства ООО «Лотос» по ТУ 5769163-004-12881589-03, а также термочехлы из матов МТБ-43 в стеклоткани для арматуры
- В базе данных скорректированы типоразмеры материалов (маты, плиты, цилиндры), выпускаемых ООО «Роквул» в соответствии с актуальным сортаментом изготовителя (завод изготовитель ЗАО «Минеральная вата» переименован в ООО «Роквул»).
- В БД скорректированы типоразмеры цилиндров и полуцилиндров Теплорок производителя ООО «Теплов и Сухов».
- В БД введены добавлены гайки нормальные М8 и М12 по ГОСТ ISO 4032-2014.
- Составлены новые правила выбора на основе материалов производства Rockwool – матов LAMELLA MAT, ТЕХМАТ и Wired MAT различных марок, навивных цилиндров различных марок, а также плит ТЕХ БАТТС:
- «ROCKWOOL. Алюминиевый лист»
- «ROCKWOOL. Стальной лист»
- «Резервуары (изоляция ROCKWOOL)»
- Во все правила выбора для трубопроводов и оборудования в «Подкладки под опоры» для температур от 20 до 1000 С° на приоритетном 1-м месте введен картон МКРКГ-400. Асбокартон КАОН-3 также оставлен.
- Во всех правилах выбора отключено применение цилиндров для плоских и эллиптических заглушек (теперь для них подбираются мягкие материалы вроде матов), а также для арматуры и фланцев, для которых не заданы точные размеры (теперь для подбора цилиндров для них необходимо задавать точную геометрию).
- В правилах выбора «ISOTEC Цилиндры, ISOTEC МП-75» и «ISOTEC Цилиндры, ISOTEC ПМ80» для материалов ISOTEC Цилиндры, ISOTEC МП-75 и ISOTEC ПМ80 увеличен диапазон применения до -180 С°.
- Исправлена неточность в правилах выбора «WIRED MAT, Цилиндры навивные» и «WIRED MAT, Цилиндры навивные. Стальной лист», где не для всех матрацев было указано «Уплотнять до установки».
- Исправлена редкая ошибка, из-за которой в отдельных случаях неверно считался объем второго и последующего слоев изоляции для конического днища.
- Исправлена редкая ошибка, из-за которой в отдельных случаях не подбиралась изоляция для расположенной на открытом воздухе двухтрубной прокладки, для которой изоляционный материал вручную был задан для каждой трубы отдельно.
- Исправлены другие мелкие ошибки и неточности.
Что нового в Изоляция 2.45 (07.10.2016)
- Добавлена возможность задания типов арматуры (задвижки, затворы и т.д.) для правильного подбора типа изоляционных оболочек.
- Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
- В базу добавлены изоляционные оболочки и металлическое покрытие iSHELL различных марок (производства ООО «Флагман Продакшн») по ТУ 5760-00109496408-2012
- Составлены правила выбора на основе изоляционных оболочек iSHELL – «iSHELL (Класс пожарной опасности Г1 и НГ)» и «iSHELL (Класс пожарной опасности НГ)».
- Вместе с программой теперь поставляются технические решения изоляционных оболочек iSHELL.
- При включенной детализации ВР теперь выполняется детализация по диаметрам изоляции не только прямых участков труб и арматуры, но и отводов, переходов и фланцевых соединений.
- Материалы для герметизации швов покровного слоя теперь можно задавать и использовать в правилах выпора и при температуры свыше -61 °С.
- Во все поставляемые правила выбора добавлена для «холодного» трубопровода с охлаждающим спутником.
- Во все поставляемые правила выбора добавлена антикоррозийная окраска «холодного» трубопровода с охлаждающим спутником
- Добавлен импорт типа конструкции изоляции трубопровода со спутником при импорте в программу из БДТП СУБД Проект.
- Исправлена ошибка, из-за который отводы в составе прямых участков не включались в спецификацию.
- Исправлены другие мелкие ошибки и неточности.
Что нового в Изоляция 2.44 (26.07.2016)
- Программа обновления базы данных заменена новым модулем импорта пользовательских записей в базу данных материалов, что позволило существенно ускорить процедуру слияния баз при обновлении программы;
- Добавлена возможность задания и учета размеров греющего кабеля для изолируемых объектов с электрообогревом;
- Добавлена возможность расчета количеств материалов и объемов работ по изготовлению лючков контроля на поверхности защитного покрытия изоляции (количество лючков задается пользователем);
- Добавлена возможность задания точных размеров для заглушек различных типов;
- Для переходов добавлена возможность задания их типа (концентрический или эксцентрический) для более точного подбора защитных оболочек;
- В правилах выбора материалов разделены такие типы объектов как арматура, фланцевые соединения (которые раньше составляли один тип), концентрические и эксцентрические переходы, заглушки и т.д.;
- Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
- В базу добавлены материалы PIPEWOOL различных марок (производства ООО «ЗТМ» г. Копейск):
- i. цилиндры, полуцилиндры, отводы по ТУ 5762-001-61278130-2011;
- ii. защитные оболочки для прямых участков труб, отводов, заглушек переходов и т.д. по ТУ 4937-002-61278130-2016.
- Скорректирован сортамент и другие параметры материалов ISOTEC различных марок;
- Скорректирован сортамент материалов «ТЕХНОНИКОЛЬ» различных марок (маты, плиты, цилиндры);
- В БД внесены маты ламельные LAMELLA MAT и номенклатура LAMELLA MAT изготовителя ЗАО «Минеральная вата»;
- Скорректирован сортамент и другие параметры материалов Rockwool:
- i. цилиндры навивные различных марок и плиты ТЕХ БАТТС производства ООО «Роквул-Урал»;
- ii. цилиндры навивные производства ЗАО «Минеральная вата»
- Скорректирован сортамент и другие параметры материалов InWarm Wool различных марок;
- В БД скорректированы значения коэффициентов теплопроводности при отрицательных температурах для изоляции Thermacompact, ThermaEco, Thermaflex, Thermasheet и ThermaSmart различных марок;
- В БД введены типоразмеры изделий армофол (А, В, и С) завода ЗАО «Завод «ЛИТ»;
- В базе данных актуализирована информация об изделиях «Kaiflex» – добавлены изделия «Kaiflex» KK plus s2, «Kaiflex» EPDMplus, «Kaiflex» R-FORCE, «Kaiflex» Protect R и др.
- В БД введены новые вспомогательные материалы:
- i. Фольма-ткань (П)-280 по ТУ 5763-055-00204961-00,
- ii. Лента монтажная ЛАМС по ТУ 5763-055-00204961-00,
- iii. Лента бандажная ПП 15-0.8,
- iv. Лента алюминиевая ЛАС-А по ТУ 1811-054-04696843-98 с изм. 1-4.
- Добавлены новые правила выбора материалов:
- i. «ТЕХНОНИКОЛЬ»
- ii. «ТЕХНОНИКОЛЬ. Упрощенный вариант»
- iii. «Резервуары (изоляция ТЕХНОНИКОЛЬ)»
- iv. «МПБ, МП-100, МП(МС)-100, ПЖ-120»
- v. «МПБ, МП-100, МП(МС)-100, ПЖ-120. Стальной лист»
- vi. «Pipewool. Защитные оболочки»
- vii. «ПСХ, ТЕХМАТ. Московский НПЗ»
- Вместо некоторых правил выбора с материалами по устаревшим ГОСТам созданы новые правила:
- i. Правило «М100 с ал. фольгой между слоями из-ции» заменено на «МП-100 с алюминиевой фольгой между слоями изоляции, ПСХ»;
- ii. Правило «М100, ПСХ» заменено на « МП-100, ПСХ»;
- iii. Правило «МПБ, М1-100, М2-100, П125» заменено на «МПБ МП-100, МП(МС)-100, ПЖ120»;
- iv. Правило «МПБ, М1-100, М2-100, П125 Стальной лист» заменено на «МПБ, МП-100, МП(МС)-100, ПЖ120. Стальной лист».
- В наименования правил выбора «М125, ПСХ», «П125, МПБ-30, М-125, ПСХ» и «П75, П125, М125)», содержащих материалы по устаревшим ГОСТ 21880-94 и ГОСТ 9573-96, добавлена пометка «(Устаревший ГОСТ на маты и плиты)».
- Вместе с программой теперь поставляются новые альбомы технических решений для различных теплоизоляционных изделий:
- i. «Рекомендации по применению с альбомом технических решений ТР 12274.2-ТИ-2015» материалов ISOTEC
- ii. «Рекомендации по применению с альбомом технических решений ТР 12131-ТИ-2015» материалов ЗАО «Минеральная Вата»
- iii. «Рекомендации по применению с альбомом технических решений ТР 12132-ТИ-2015» теплоизоляционных изделий «PIPEWOOL». ООО «Завод теплоизоляционных материалов»
- Усовершенствован интерфейс окна ввода данных для оформления выходных документов.
- Оптимизирована работа программы с крупными проектами (размером свыше 50 МБ).
- Усовершенствован механизм выбора материалов при ручном задании крепежных и опорно-разгружающих материалов.
- Исправлена ошибка, из-за которой неточно считалось количество теплоизоляционного материала для изоляции отводов со съемной конструкцией в случае, когда подбиралось несколько одинаковых слоев.
- Исправлена ошибка при расчете двухслойной изоляционной конструкции, в которой для обоих слоев принудительно в правилах выбора была задана толщина изоляции.
- Исправлена редкая ошибка, из-за которой неверно считалось количество материала покровного слоя для арматуры с точными размерами в составе оборудования с количеством больше 1.
- Исправлены другие мелкие ошибки и неточности.
Что нового в Изоляция 2.43 (18.12.2015)
- Добавлена возможность расчетов изоляции по нормам РД ЭО 0586-2004 для атомных станций.
- Исправлена ошибка, из-за которой неверно учитывалось расположение для конструктивных элементов оборудования.
- Подключена новая версия генератора отчетов List & Label – 21.
- В выходных документах, в соответствии с ГОСТ Р 21.1101-2013, теперь графа <Лист> в штампе первой страницы не заполняется в случае, если документ состоит из одного листа.
- Исправлены неточности импорта трубопроводов с заданной изоляцией из программы «Гидросистема».
- Усовершенствован механизм инициализации шаблонов и формул при ручном задании изоляционных материалов.
- Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
- В БД добавлены цилиндры и маты ТЕХНО различных марок по ТУ 5762-016-74182181-2014 производства ТЕХНОНИКОЛЬ, завод ООО «Завод ТЕХНО», г.Черкассы (Украина);
- В БД добавлены трубы стальные с тепловой изоляцией типов 1, 2 и 3 из пенополиуретана с защитной оболочкой из полиэтилена по ГОСТ 30732-2006 производителя ОЗТИ;
- Скорректирован сортамент и другие параметры матов ТЕХ МАТ и Wired MAT, плит ТЕХ БАТТС и Цилиндров навивных ROCKWOOL различных марок в соответствии с новым ТС № 4589-15 (введенного взамен ТУ 5762-026-45757203-00, ТУ 5762-013-45757203-03, ТУ 5762-026-45757203-08 и ТУ 5762-038-45757203-13). Для цилиндров Ц и Ц Кф по ТУ 5762-010-45757203-01 добавлена пометка: «Эти цилиндры больше не производятся. Заменены на Цилиндры навивные ROCKWOOL»;
- В БД введены материалы из пеностекла НЕОПОРМ по ТУ 5914-004-43189350-2013 с изм. 1,2,3 – плиты, скорлупы и сегменты различных марок (завод-изготовитель ЗАО «Компания «СТЭС-ВЛАДИМИР»);
- В БД введены типоразмеры матов прошивных МП различных марок (изготавливаемых по ГОСТ 21880-2011 и по ТУ 5760-001-62878747-2015) производства ООО «АМАКС Групп»;
- Скорректирован сортамент и другие параметры материалов PAROC различных марок в соответствии с новым ТС № 4629-15;
- Скорректирован сортамент и другие параметры материалов InWarm Wool:
- добавлены маты InWarm Wool различных марок по новому ТУ 5762-602-88851935-2014 (введенного взамен ТУ 5762-003-84269109-2011);
- добавлены плиты InWarm Wool различных марок по новому ТУ 5762-603-88851935-2014 (введенного взамен ТУ 5762-002-84269109-2011);
- добавлены цилиндры InWarm Wool различных марок по новому ТУ 5762-604-88851935-2014 (введенного взамен ТУ 5762-004-84269109-2011);
- удалены изделия по старым ТУ.
- В БД добавлены различные вспомогательные материалы:
- Мастика БК 300 по ТУ 5772-003-17605575-2015;
- Клей БК 88 по ТУ 5772-002-17605575-2015;
- Антиабразив ААБК по ТУ 5772-004-17605575-2015;
- Эмаль «Гамма-УР-11» по ТУ 2312-026-98605321-2007;
- Отвердитель ПИ-11 по ТУ 2312-026-98605321-2007;
- Растворитель «Темагам Р-1121» по ТУ 2312-026-98605321-2007;
- «Брусок 2 хв 20х30» по ГОСТ 8486-86.
- Расчет изоляции люков теперь ведется по линейной нормативной плотности теплового потока, а не поверхностной.
- Исправлена ошибка в модуле импорта данных из системы PDMS, из-за которой неправильно передавалась длина переходов.
- Добавлена возможность поиска объектов со «смешанным» расположением и групповой замены расположения объекта на «смешанное» (для трубопроводов).
- Исправлена ошибка расчета поверхности изоляции и защитного покрытия для обечайки прямоугольного сечения, а также для переходов с электрообогревом.
- Уточнен расчет объема изоляции для отводов для случая двух и более слоев материала.
- Исправлены другие мелкие ошибки и неточности.
Что нового в Изоляция 2.42 (05.06.2015)
- Добавлена возможность переключения интерфейса программы между режимом «опытного пользователя» и «новичка». В режиме новичка часть наиболее «продвинутых» настроек и расчетных возможностей программы заблокирована;
- Добавлена возможность создавать прямо из программы письмо электронной почты (в Microsoft Outlook – для версии 2007 и более поздних) на адрес поддержки программы с автоматическим вложением текущего файла проекта;
- Добавлен вывод в ведомость объемов работ количества изолируемой арматуры и фланцевых соединений (в штуках) в наименовании работы по их изоляции;
- В диалоге принятия толщины изоляции при превышении ею предельно допустимых по СНиП величин добавлена возможность принятия максимально рекомендуемой по СНиП толщины изоляции как для текущего, так и для всех изолируемых объектов в проекте;
- Штамп первой страницы выходных документов приведен в соответствие с ГОСТ Р 21.1101-2013 «Основные требования к проектной и рабочей документации»;
- Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
- В базу данных внесены новые (а также удалены старые не выпускающиеся более) теплоизоляционные изделия и вспомогательные материалы производства ЗАО «Завод «ЛИТ»:
- изделия ТИЛИТ из пенополиэтилена по ТУ 2244-069-04696843-2003 различных марок (трубки, рулоны, лента и шнуры);
- покровный материал Титанфлекс по ТУ 2245-095-04696843-2012 различных марок;
- утеплитель Пенофол из пенополиэтилена по ТУ 2244-056-04696843-2001 различных марок;
- Клей ТИЛИТ.
- Добавлены изделия из вспененного каучука » TI-FLEX» по ТУ 5768-001-17865595-14 (трубки, рулоны, листы, покрытие, лента), а также вспомогательные материалы к ним (клей, очиститель, герметик);
- В базу данных внесены новые (а также удалены старые не выпускающиеся более) теплоизоляционные изделия и вспомогательные материалы производства ООО «K-FLEX» по ТУ 5768-001-75218277-13:
- изделия Roll K-FLEX, Tube K-FLEX различных марок;
- покрытия K-FLEX различных марок;
- вспомогательные материалы K-FLEX (лента, заклепки, клей, очиститель, герметик) различных марок.
- В базу данных внесены изделия ТЕХНО по ТУ 5762-006-74182181-2014, выпускаемые заводами ООО «Завод ТЕХНО» г. Заинск, ООО «Завод ТЕХНО» г.Рязань, ОАО «Акси» г. Челябинск, ООО «Завод ТехноНИКОЛЬ-Сибирь» г. Юрга, ООО «Завод ТехноНИКОЛЬ Хабаровск» г. Хабаровск, ООО «Завод теплоизоляционных материалов «ТЕХНО» г. Черкассы Украина:
- маты ТЕХНО различных марок;
- плиты ТЕХНО различных марок;
- цилиндры ТЕХНО различных марок.
- В БД добавлены винты по ГОСТ Р ИСО 4018-2013 (взамен болтов по ГОСТ 7798-70);
- В базу добавлены типоразмеры, выпускаемые заводом ЗАО НТЗТИ, для различных изделий:
- плиты по ГОСТ 9573-2012 различных марок;
- маты прошивные по ГОСТ 21880-2011 различных марок.
- В базу добавлены типоразмеры, выпускаемые заводом ОАО УЗТИИ, для различных изделий:
- маты прошивные по ГОСТ 21880-2011 различных марок;
- цилиндры и полуцилиндры по ГОСТ 23208-2003 различных марок.
- В базу добавлены типоразмеры, выпускаемые заводом ООО «КТИ» г. Саранск, для различных изделий:
- маты прошивные по ГОСТ 21880-2011 различных марок;
- плиты по ГОСТ 9573-2012 различных марок.
- В базу добавлены типоразмеры, выпускаемые заводом ЗАО «ИЗОРОК», для различных изделий:
- маты прошивные по ГОСТ 21880-2011 различных марок;
- цилиндры по ТУ 5762-002-53792403-04 различных марок;
- плиты по ГОСТ 9573-2012 различных марок.
- В БД у картона асбестового КАОН-1 завод ООО БФАИ заменен на более правильное название ООО «БФАИ»;
- В БД у материала «Стеклоизол Г» проставлено назначение – «Покровный слой» и «Пароизоляционный слой»;
- В БД добавлены маты из минерального волокна марки URSA TERRA 34RN Технический мат по ТУ 5763-008-00287697-2010 изм. 2;
- Исправлена ошибка в формуле расчета коэффициента теплопроводности материалов WATTAT МБПЭ 50;
- В БД введены электроизоляционные ткани из стеклянных крученых нитей:
- Э3-100 по ТУ 5952-002-81564428-2007;
- Э3-200 по ТУ 5952-002-81564428-2007;
- Э3-200 по ГОСТ 19907-83.
- Составлены правила выбора для составления ведомости объемов работ на демонтаж изоляционной конструкции («Демонтаж ПСХ, ТЕХМАТ, WIRED MAT»);
- Составлены правила выбора «ТЕХНОНИКОЛЬ»;
- Составлены правила выбора «KFLEX ST, KFLEX IN CLAD» на основе материалов ООО «К-ФЛЕКС»;
- Скорректированы правила «K-Flex + Алюминий» в связи с удалением и заменой некоторых вспомогательных материалов;
- В правилах «ПСХ, ТЕХМАТ,WIRED MAT» в назначении «Защита покрытия от коррозии» не были отмечены покровный слой из «Алюминиевого листа 0,5 мм» и «Алюминиевого листа 0,8 мм». Эта ошибка исправлена;
- Удалено правило выбора «ТЕХМАТ, Ц (Алюминиевый лист 0,8 и 1 мм)».
- Добавлена возможность задания и расчета отводов и арматуры в составе оборудования;
- Добавлена возможность импорта заглушек из открытого формата;
- Уточнен расчет количества вспомогательных материалов для изоляции заглушек;
- Уточнен расчет количеств материалов для изоляции отводов;
- Исправлены ошибки при импорте данных из файлов программы «Гидросистема»;
- Исправлена ошибка при расчете подогревателей резервуаров, из-за которой расчет не выполнялся, если не было задано давление продукта у кровли резервуара;
- Исправлены другие мелкие ошибки и неточности.
Что нового в Изоляция 2.41 (18.11.2014)
- В программу добавлена возможность задания «дополнительных параметров» изолируемых объектов с целью использовать их в качестве признаков изолируемого объекта при подборе материалов через правила выбора;
- Добавлен вывод в техномонтажную ведомость значений внутренних диаметров изоляционных изделий цилиндрической формы (цилиндров, сегментов и т.д.);
- Добавлен учет толщины греющего кабеля для объектов с электрообогревом при расчете требуемых количеств материалов теплоизоляционной конструкции — при расчете толщина кабеля берется равной 5мм;
- В составе дистрибутива программы теперь поставляются альбомы технических решений по изоляции трубопроводов и оборудования:
- ТР-12220-ТИ.2001 – Теплоизоляционные изделия URSA в конструкциях тепловой изоляции промышленного оборудования;
- ТР-12274.1-ТИ.2013 – Теплоизоляционные изделия ISOTEC в конструкциях тепловой изоляции оборудования и трубопроводов.
- Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
- В базе данных актуализированы сведения о материалах ISOTEC:
- добавлены маты минераловатные прошивные ISOTEC (различных марок) по ГОСТ 21880-2011;
- введены новые и обновлены сведения по уже введенных в базу матам прошивным ISOTEC (различных марок) по ТУ 5762-003-11692449-2012 с изм.1;
- введены новые и обновлены сведения по уже введенных в базу цилиндрам ISOTEC (различных марок) из минеральной ваты по ТУ 5762-004-11692449-2012 с изм.1;
- введены новые и обновлены сведения по уже введенных в базу плитам ISOTEC (различных марок) из стеклянного волокна по ТУ 5763-001-11692449-2012;
- введены новые и обновлены сведения по уже введенных в базу плитам ISOTEC (различных марок) из стеклянного волокна по ТУ 5763-002-11692449-2012;
- введены новые и обновлены сведения по уже введенных в базу плитам ISOTEC (различных марок) из стеклянного волокна по ТУ 5762-005-11692449-2012;
- удалены не выпускающиеся более изделия (плиты, маты, цилиндры) ИЗОТЕК (различных марок) по ТУ 5762-005-11692449-2012, ТУ 5763-001-11692449-2012, ТУ 5763-002-11692449-2012, ТУ 5762-004-11692449-2012 и ТУ 5762-003-11692449-2012 с изм.1;
- на основе введенных материалов составлены проекты правил выбора «ISOTEC Цилиндры, ISOTEC МП-75» и «ISOTEC Цилиндры, ISOTEC ПМ-80».
- В базе данных актуализированы сведения о материалах URSA:
- добавлены маты из стеклянного штапельного волокна марки URSA GEO (различных марок) по ТУ 5763-001-71451657-2004 с изм. 1-8;
- мат URSA TERRA 34RN Технический мат по ТУ 5763-008-00287697-2010 с изм. 2;
- добавлены плиты из стеклянного штапельного волокна марки URSA GEO (различных марок) по ТУ 5763-001-71451657-2004 с изм. 1-8;
- удалены не выпускающиеся более маты и плиты URSA (различных марок).
- В базу данных добавлены материалы из вспененного каучука «K-FLEX ENERGO» по ТУ 5768-004-75218277-13:
- трубки Tube K-FLEX ENERGO (различных марок);
- рулоны Roll K-FLEX ENERGO (различных марок);
- пластины Plate K-FLEX ENERGO (различных марок);
- вспомогательные материалы K-FLEX PREMIUM и K-FLEX ENERGO (лента, клей, покрытия и т.д.).
- Согласно ТУ 5768-001-75218277-13 в базе данных скорректирована максимальная температура применения 11 изделий K-FLEX Solar HT (со 130 до 150 °С);
- В базе данных для единообразия для всех цилиндров скорректирована единица измерения – м (вместо тех случаев, где она была – м3);
- В базу данных введен материал МПБ-25 и составлен проект правил выбора «МПБ-25. Стальной лист» на его основе;
- Добавлены проекты правил выбора «PAROC», «PAROC. Стальной лист», «ПСХ, ТехМат, Wired Mat» и «ТЕХМАТ, Ц (Алюминиевый лист 0,8 и 1 мм)».
- Исправлена ошибка при обновлении правил выбора материалов, из-за которой терялась совместимость вариантов в правилах выбора.
Что нового в Изоляция 2.40 (10.07.2014)
- Уточнен расчет толщины изоляции по заданному изменению температуры движущегося продукта, а также при остановленной перекачке за заданное время, для случая нагрева продукта, в том числе для продукта с низкой температурой.
- Добавлена возможность импорта данных из файлов программы «Гидросистема» последних версий.
- При расчете объемов и поверхностей изоляции емкостей с наружным подогревом теперь учитывается увеличение расхода материалов (за счет змеевика) на 3%.
- Исправлен расчет двухслойной изоляционной конструкции для конических днищ.
- Уточнен расчет толщин слоев двухслойной изоляции (из двух различных теплоизоляционных материалов) в случае, когда указана максимальная температура на границе слоев.
- К программе подключена расширенная база данных параметров грунтов (аналогичная используемой в программе «Гидросистема»).
- Добавлен альбом технических решений по тепловой изоляции трубопроводов и оборудования с применением изделий KAIFLEX.
- Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
- В базу данных добавлены материалы WATTAT различных марок производства ООО «СМП-Механика»:
- маты прошивные из базальтового волокна (различных марок) по ГОСТ 21880-2011;
- маты базальтовые прошивные энергетические (различных марок) по ТУ 5769-002-57231417-2008.
- В базе данных материалов обновлены параметры и сортамент теплоизоляционных изделий PAROC (различных марок) по ТС 4078-13.
- В базе данных материалов обновлены параметры и сортамент теплоизоляционных изделий «Kaiflex» из вспененного каучука (различных марок) по ТУ 5768-001-56681182-2006 Редакция IV, обновлено название завода-изготовителя данных материалов.
- В базу данных добавлены вспомогательные материалы для изоляции «Kaiflex»:
- Клей Kaiflex EPDM;
- Лента «Kaiflex» HF;
- Лента «Kaiflex» KK plus;
- Лента ПВХ (черная);
- Лента ПВХ (серая);
- Лента Kaiflex Protect Alu Tec;
- Лента Kaiflex Protect F-Alu;
- Лента Kaiflex Protect F-Black;
- Алюминиевая армированная лента;
- Мастика Kaiflex Protect.
- В базу данных введены минераловатные плиты на синтетическом связующем марок ПМ, ПП, ПЖ, ППЖ по ГОСТ 9573-2012.
- В проекте правил выбора «WIRED MAT, Ц. Стальной лист» для материалов, из которых изготавливаются матрацы, отмечена опция «Выделять в спецификации отдельной группой».
- В проекте правил выбора «FOAMGLAS» для всех материалов FOAMGLAS удалено требование формирования пароизоляционного и предохранительного слоев и герметизации швов пароизоляции.
- Исправлены небольшие неточности и опечатки в параметрах материалов из базы данных и правил выбора.
- Подключена новая версия генератора отчетов List & Label – 19.
- Добавлена возможность расчета суммарных весов изоляции составного оборудования и трубопроводов.
- Добавлен расчет мазутов по библиотекам «Свойства» и «СТАРС».
- Исправлена ошибка, из-за которой неверно учитывалось количество изолируемых объектов, расположенных на третьем и последующих уровнях иерархии изолируемого оборудования.
- Исправлена редкая ошибка, из-за которой в техномонтажной ведомости не учитывалась кратность пароизоляционного и предохранительного слоя, если они были заданы вручную.
- Исправлены другие незначительные ошибки и неточности.
Подпишитесь на рассылку и будьте в курсе последних новостей!
