nanoCAD BIM Электро. Настройка шаблонов табличных документов.

Направления:

AutomatiCS

от796 000 р.

AutomatiCS — программный продукт предназначенный для автоматизации проектирования, реконструкции и эксплуатации систем контроля и управления (СКУ, КИПиА, АСУТП), учета энергии, цепей вторичной коммутации

AutomatiCS 2011 – это современная многопользовательская САПР (система автоматизированного проектирования) сложных электротехнических систем, основанная на применении агрегативно-декомпозиционной технологии проектирования (АДТ-технология), которая поддерживает все этапы проектирования: от получения задания на разработку технического обеспечения АСУТП до создания проектного решения и формирования выходной проектной документации.

Система AutomatiCS 2011 позволяет:

  • повысить качество проектной документации;
  • сократить сроки проектирования;
  • снизить количество ошибок в выполняемых проектах;
  • многократно использовать данные уже реализованных проектов (автоматизированное тиражирование проектных решений).

AutomatiCS 2011 обеспечивает возможность одновременной работы нескольких проектировщиков с одним проектом, предоставляя многопользовательский доступ к проекту и базе данных технических средств и типовых проектных решений.

Гибкость системы AutomatiCS 2011 позволяет адаптировать ее к любым государственным, отраслевым и корпоративным стандартам, в том числе к стандартам предприятий. Адаптацию системы могут осуществлять как специалисты компании-поставщика, так и сам пользователь. Открытый интерфейс предоставляет пользователю возможность добавлять собственные формы документов, вносить изменения в базу данных, выполнять настройку интеллектуальных проектных процедур и операций.

Основные возможности AutomatiCS 2011

  • Автоматизированное формирование табличных и графических проектных документов:
    • настраиваемые формы проектных документов;
    • удобные инструменты для создания и редактирования шаблонов, штампов;
    • встроенный редактор графических блоков;
    • произвольный состав проектной документации;
    • документирование по шаблону вывода: формирование документов одной командой;
    • универсальные формы опросных листов.
  • Интеллектуальный выбор состава, схем подключения и характеристик технических средств:
    • в соответствии с номенклатурой заводов-поставщиков и с автоматическим формированием формулы заказа;
    • с указанием основных требований к техническому средству и формированием опросного листа.
  • Централизованное хранение всех проектных данных на основе СУБД MS SQL Server.
  • Автоматизированное подключение к многоканальным приборам:
    • подключение датчиков к блокам питания, вторичным приборам;
    • подключение сигналов к модулям контроллера;
    • подключение блоков питания к автоматическим выключателям и др.
  • Автоматическое/автоматизированное формирование клеммников и кабелей.
  • Наглядное редактирование модели проекта с помощью графической страницы:
    • добавление, удаление, перемещение, сортировка клемм/жил;
    • создание, удаление, переключение связей;
    • наглядное выполнение монтажных операций: врезка клеммников и кабелей;
    • разбиение/объединение клеммников;
    • создание и редактирование перемычек;
    • разводка общих точек;
    • автоматический вывод полной транзитной цепочки прохождения сигнала.
  • Интеллектуальные проектные процедуры и операции:
    • настраиваемые процедуры присвоения марок, позиций, обозначений и т.п.;
    • обработка клеммников: добавление резервных клемм, присвоение параметров, добавление клемм экранов кабелей;
    • обработка кабелей: проверка на наличие резервных жил, присвоение типовых параметров.
  • Редактируемая база технических средств.
  • Современный настраиваемый пользовательский интерфейс.
  • Особенности сетевой версии:
    • удобный интерфейс для администрирования баз данных – ACS Administrator;
    • сетевой доступ к базам данных;
    • многопользовательский режим работы над проектом.

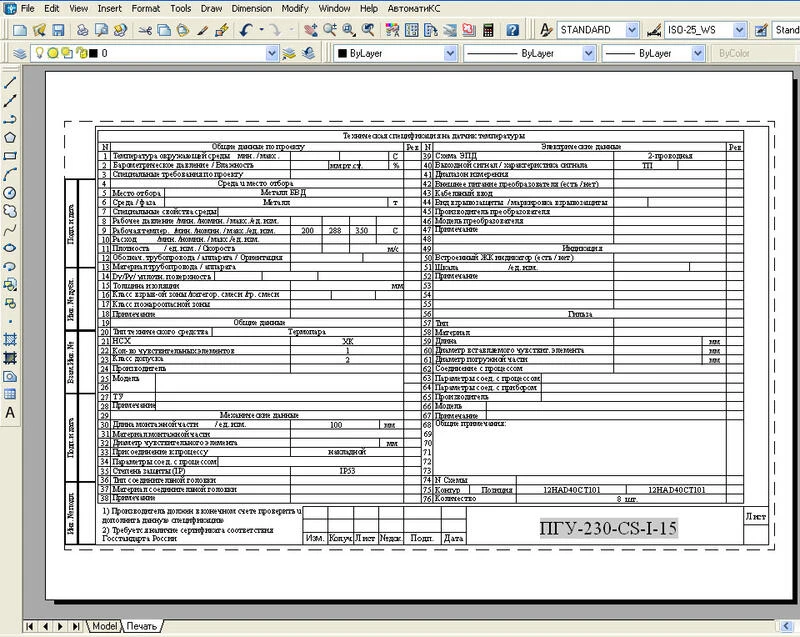

Опросный лист
Опросный лист

Особенности сетевой версии AutomatiCS

В сетевой версии программы осуществляется разделение пользовательского приложения AutomatiCS 2011 и программы администрирования ACS Administrator.

Сетевой режим работы предполагает нахождение всех баз данных на отдельном сервере и организацию доступа к ним различных пользователей. Используя ACS Administrator, администратор проекта назначает пользователей, которые будут иметь доступ к проекту, и определяет их права.

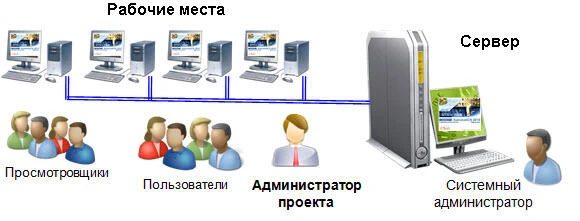

Организация работы с многопользовательской версией AutomatiCS
Организация работы с многопользовательской версией AutomatiCS

Многопользовательский режим работы позволяет нескольким пользователям одновременно производить различные проектные операции и процедуры при работе над общим проектом – базой данных, которая физически располагается на сервере.

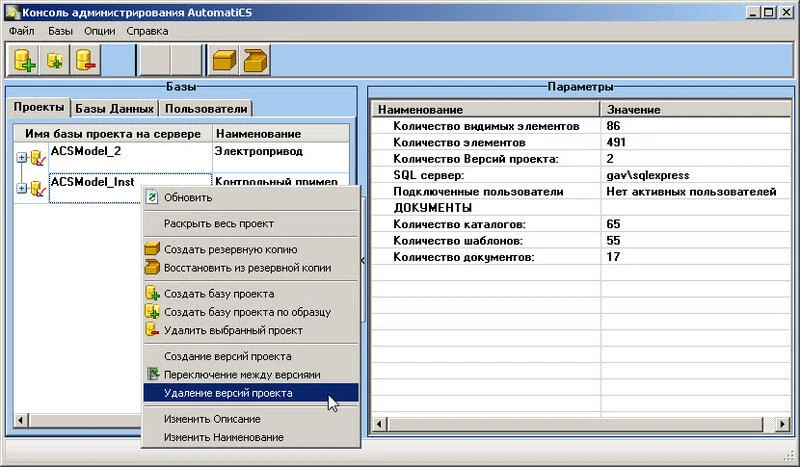

ACS Administrator – администрирование баз данных AutomatiCS
ACS Administrator – администрирование баз данных AutomatiCS

Централизованное хранение проектных данных

Для обеспечения надежного хранения и быстрой обработки большого объема данных в AutomatiCS применяется современная система управления базами данных (СУБД) – MS SQL Server.

Новая версия AutomatiCS работает с тремя типами баз данных:

  • база данных и знаний (БДЗ), которая включает в себя базу данных технических средств и типовых проектных решений, а также базу параметров;
  • база данных проекта, в которую входит модель проекта (информационная модель проектируемой системы) и структура документов проекта;
  • база данных пользователей, в которой содержится информация обо всех пользователях AutomatiCS.

Комплекс обладает всеми необходимыми инструментами, которые позволяют производить действия по созданию, удалению, архивированию и восстановлению всех задействованных в AutomatiCS баз данных. Эти инструменты имеют дружеский интерфейс и не требуют от пользователя каких-либо навыков работы с СУБД MS SQL Server.

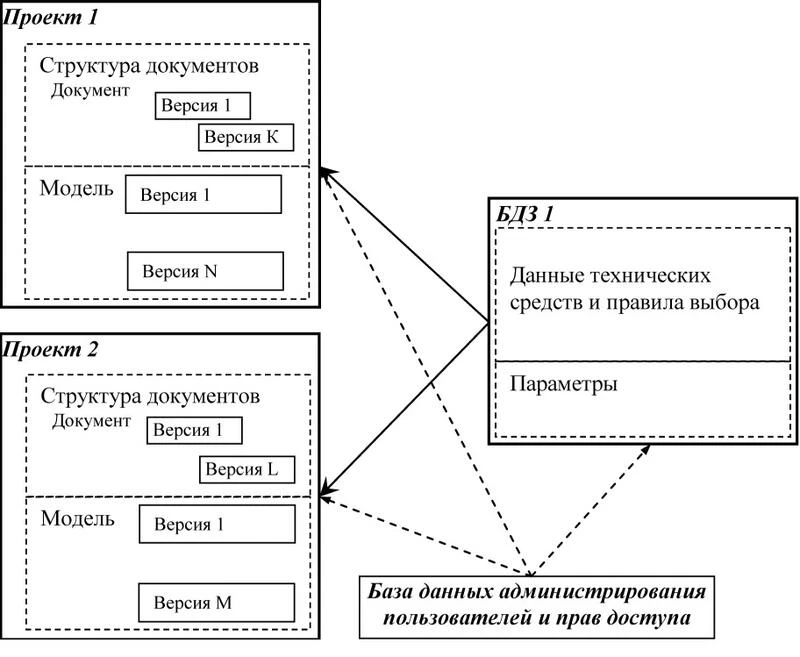

Информационная структура сетевой версии AutomatiCS
Информационная структура сетевой версии AutomatiCS

База данных и знаний

База данных и знаний (БДЗ) является центральным элементом информационной структуры AutomatiCS. Она содержит описание технических средств автоматизации различных производителей, а также типовых технических и структурных решений.

Особенность базы данных и знаний AutomatiCS – иерархическая структура, которая предполагает пошаговый выбор характеристик технических средств по принципу декомпозиции – перехода от более крупных частей системы к более мелким.

Просмотр и редактирование базы данных и знаний выполняется в Окне элементов БДЗ. Имеющиеся инструменты позволяют самостоятельно пополнять базу, вносить изменения в имеющиеся описания технических средств, добавлять текстовые комментарии к элементам базы, выполнять привязку изображений (*.jpg) и документов (*.pdf) к элементам базы.

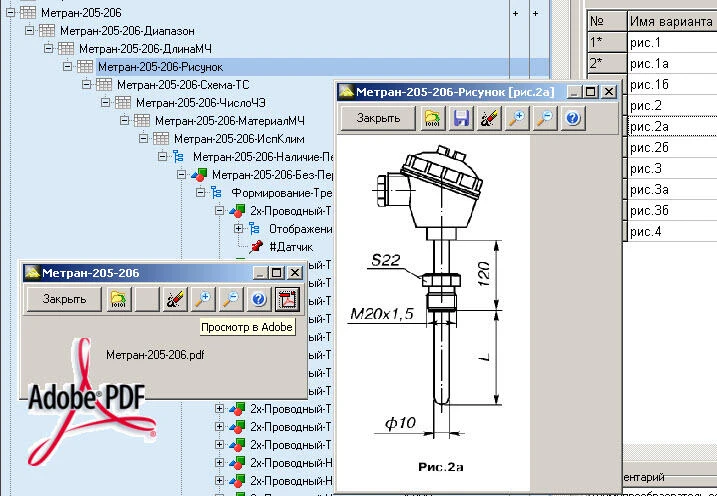

База данных и знаний
База данных и знаний

В базе представлены два подхода к решению задачи выбора характеристик технических средств:

  • частная область содержит описания конкретных моделей приборов и средств автоматизации различных производителей в соответствии с данными номенклатур;
  • универсальная область служит для формирования основных требований к выбранному типу технического средства без указания конкретного завода-изготовителя.

Импорт данных

В системе AutomatiCS техническим заданием на проектирование является перечень требований к каналам контроля и управления. Как правило, такой перечень поступает от инженеров-технологов в виде таблицы, в которой отражены требования, функции, управляющие воздействия для проектируемой системы с учетом особенностей технологического процесса. AutomatiCS предоставляет удобный инструмент импорта данных из внешних приложений, таких как MS Excel или Access. Кроме того, возможен прямой импорт данных из программы PLANT-4D, предназначенной для создания трехмерной модели проектируемого объекта.

Выбор технических средств автоматизации

В программе AutomatiCS выбор технического решения или средства осуществляется последовательно: на каждом шаге параметры технических средств выбираются из БДЗ в соответствии с требованиями технического задания на проектирование. При этом каждый последующий шаг почти всегда зависит от решения, принятого ранее, что позволяет отсекать заведомо неподходящие варианты и осуществлять оптимальный выбор технических средств.

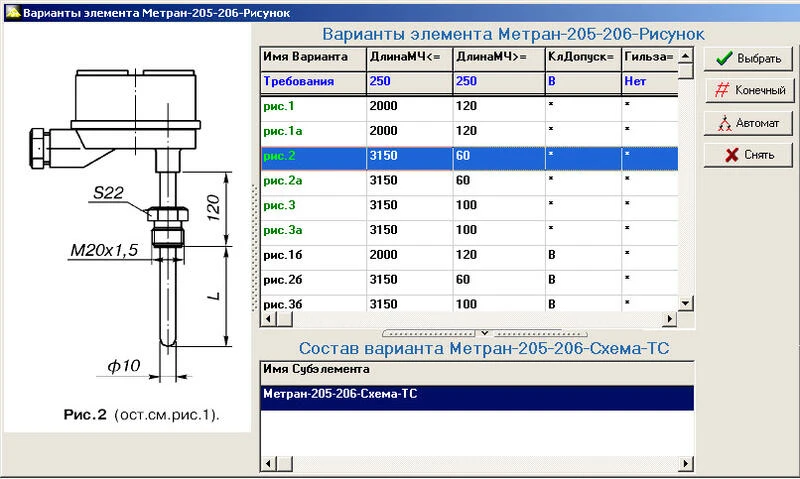

Выбор варианта для термометра сопротивления
Выбор варианта для термометра сопротивления

Выбор конкретной модели технического средства

Определение характеристик прибора в соответствии с номенклатурой завода-изготовителя.

Это наиболее распространенный подход, при котором формула заказа формируется автоматически. Рекомендуется применять, когда завод-изготовитель известен на начальном этапе проектирования, а нужный прибор представлен в базе данных и знаний. В этом случае выбор характеристик технического средства осуществляется в соответствии с частной областью базы данных и знаний.

Формирование требований к техническому средству

Позволяет определить основные характеристики прибора, в том числе – схему электрического подключения, без привязки к конкретному заводу-изготовителю технических средств. Выбор схемы подключения позволяет продолжить работу в части монтажа: задействовать полученные связи при формировании клеммников, кабелей. Такой подход осуществляется в соответствии с универсальной областью базы данных и знаний.

Подключение к многоканальным приборам

Инструмент подключения к многоканальным элементам позволяет удобно и быстро в ручном или автоматическом режиме выполнить подключение:

  • датчиков к вторичным приборам;
  • приборов к блокам питания и искрозащиты;
  • сигналов к модулям ввода/вывода контроллеров;
  • блоков питания к одному или нескольким автоматическим выключателям;
  • электроприводов к типовым шкафам питания и управления и т.д.

В процессе подключения автоматически выполняется анализ параметров подключаемых приборов. В результате проектировщику предлагаются только подходящие по всем параметрам варианты подключения. Такой подход позволяет избежать случайных ошибок и обеспечивает высокий уровень автоматизации.

Кроме того, в новой версии программы добавлены пользовательские команды (Проектирование функциональной аппаратуры, Проектирование схемы питания, Проектирование контроллеров), которые позволяют выполнять подключение к многоканальным приборам в автоматическом режиме.

Интеллектуальные проектные процедуры

Интеллектуальные проектные процедуры (пользовательские команды) позволяют в значительной степени повысить уровень автоматизации проектирования. AutomatiCS предоставляет пользователям возможность редактировать имеющиеся и создавать собственные пользовательские команды, которые можно применять как в текущем проекте, так и при выполнении последующих проектов.

В базовую поставку AutomatiCS входит набор наиболее часто применяемых команд:

  • команды автоматического присвоения параметров (Присвоение функционального обозначения, Присвоение марки связям, Присвоение позиции элементам проекта и т.д.);
  • команды автоматического выполнения проектных процедур и операций (Подключение датчиков к блокам питания, Формирование клеммников, Формирование кабелей и т.д.).

В новой версии программы добавлен набор пользовательских команд, которые позволяют в автоматическом режиме сформировать полную модель проекта и получить на ее основе комплект проектных документов.

Пользовательские команды
Пользовательские команды

Разводка общих точек

Программа содержит отдельный инструмент для разводки общих точек – связей, которые соединяют более двух контактов одного или нескольких элементов. Процедура разводки общих точек может выполняться как в специальном диалоговом окне, так и на графической странице AutomatiCS.

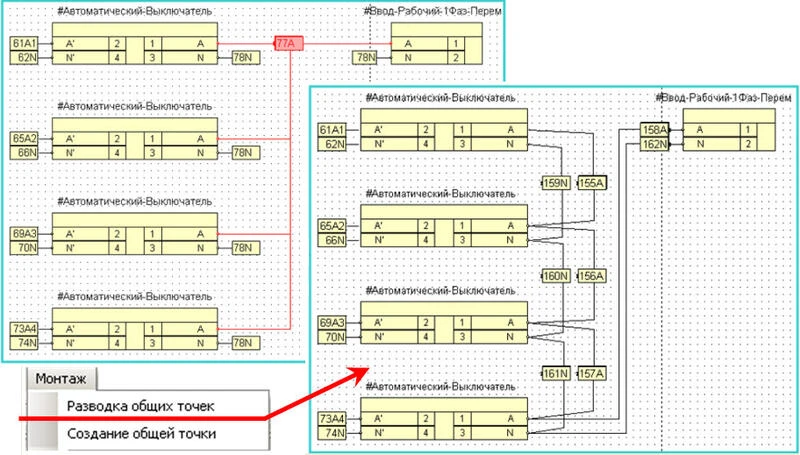

Разводка общих точек на графической странице
Разводка общих точек на графической странице

Групповые операции над элементами

В AutomatiCS имеется несколько инструментов для выполнения групповых операций над элементами и связями проекта. К таким операциям относятся:

  • классификация элементов/связей по любым правилам;
  • сортировка элементов/связей по любым параметрам, в том числе с использованием сложных правил сортировки;
  • сохранение и повторное применение правил сортировки, классификации, настроек параметров таблиц элементов/связей;
  • добавление/удаление параметров;
  • автоматическое воспроизведение любых действий над элементами за счет применения пользовательских команд;
  • одношаговая отмена выполнения пакетных действий (Undo).

Эти инструменты в значительной степени упрощают работу над проектом, позволяя в любой момент производить необходимые действия над элементами проекта.

Формирование клеммников и кабелей

В AutomatiCS предусмотрено несколько способов формирования клеммников и кабелей:

  • пакетное формирование – от элементов (клеммники монтажных единиц щитов), от связей (промежуточные клеммники, клеммники кроссовых панелей, кабели);
  • индивидуальное формирование – во встроенном графическом редакторе;
  • автоматическое формирование – с применением интеллектуальных проектных процедур.

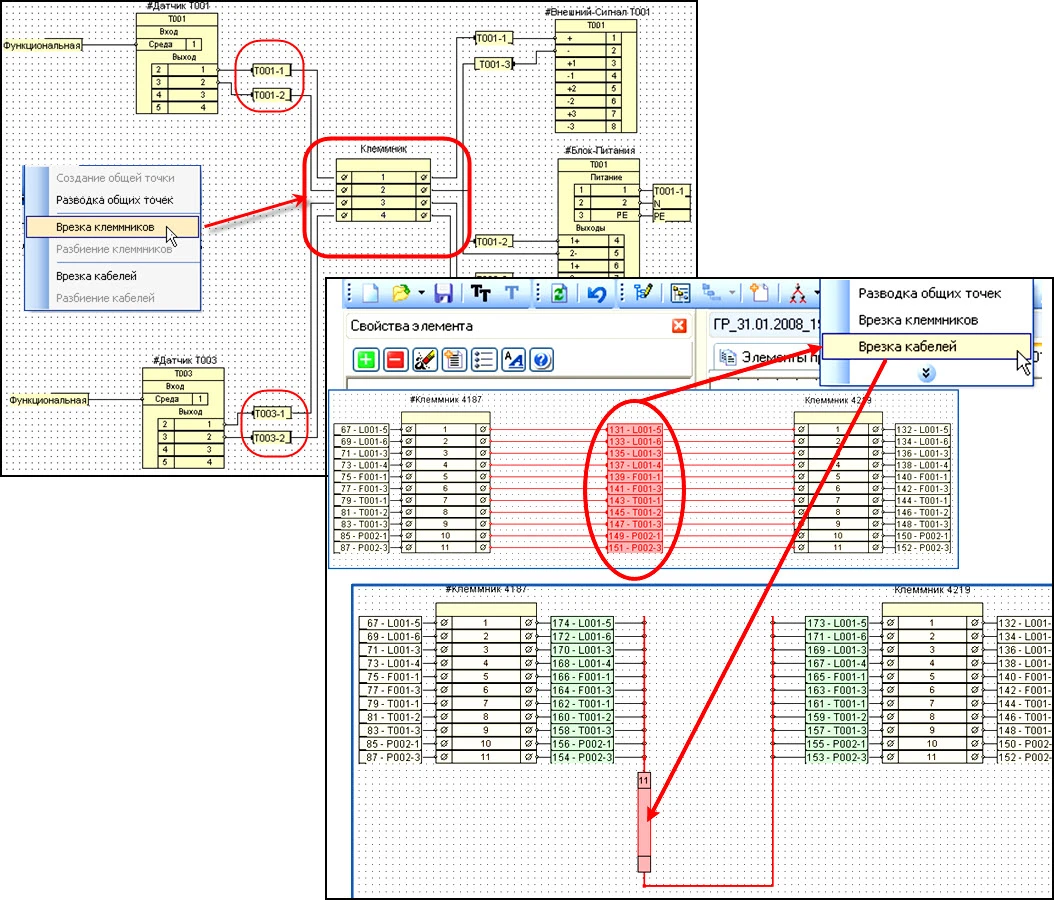

Формирование клеммников и кабелей на графической странице AutomatiCS
Формирование клеммников и кабелей на графической странице AutomatiCS

Графическая страница – наглядное представление структуры модели проекта

Графическая страница значительно упрощает процесс работы над проектом и позволяет осуществлять:

  • просмотр и редактирование элементов и связей модели проекта: добавление/удаление элементов, создание/удаление, переключение, подключение связей;
  • просмотр и редактирование элементов и связей в базе данных и знаний: добавление/удаление элементов, создание/удаление, переключение, подключение связей в БДЗ;
  • наглядное выполнение монтажных операций (врезка клеммников и кабелей);
  • наглядное редактирование клеммников: добавление/удаление, перемещение, сортировка клемм, разбиение клеммников, создание и редактирование перемычек;
  • наглядное редактирование кабелей: добавление/удаление, перемещение, сортировка жил, разбиение кабелей;
  • формирование графических документов;

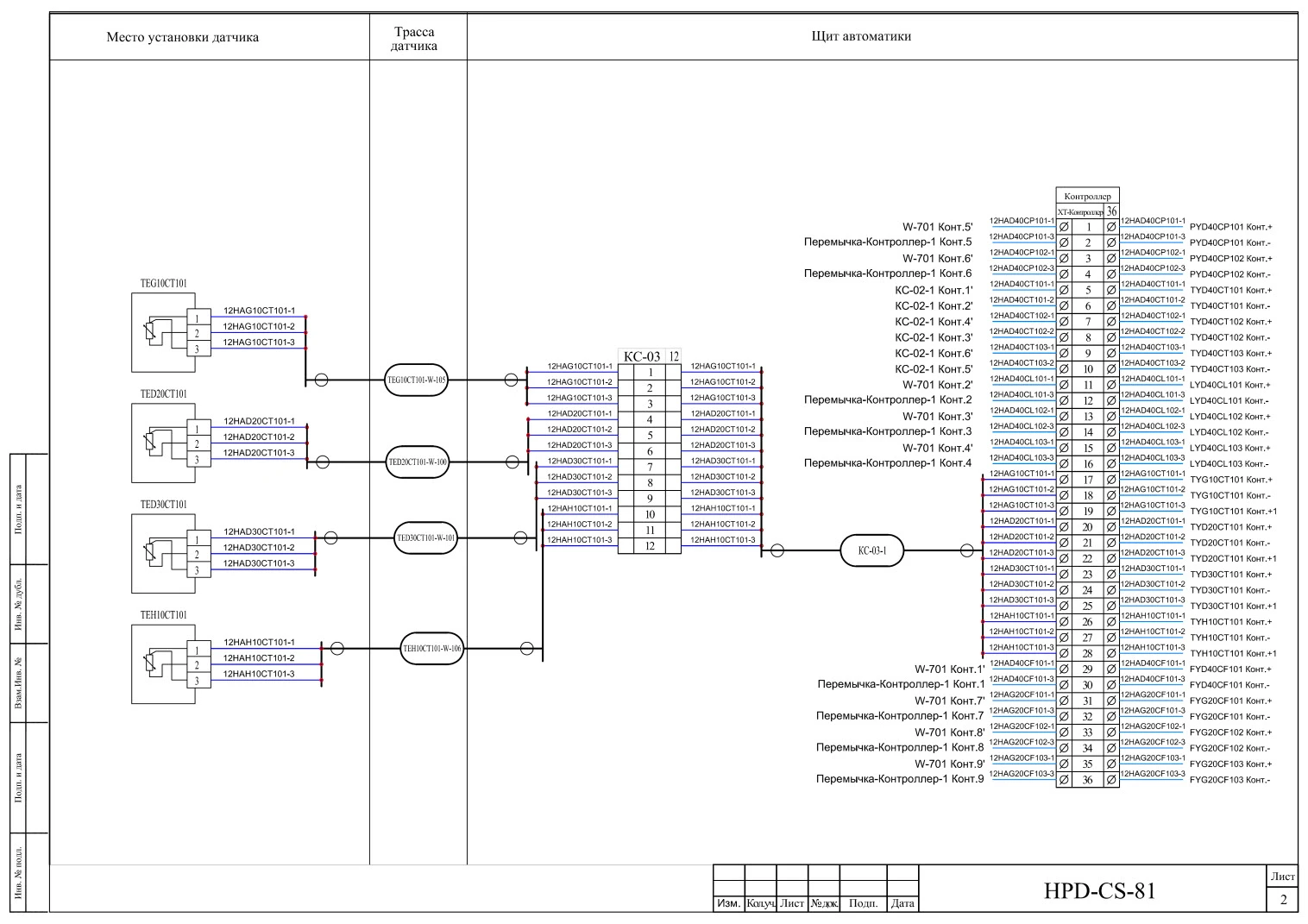

  • автоматическое формирование монтажно-функциональной схемы, автоматический вывод транзита сигнала.

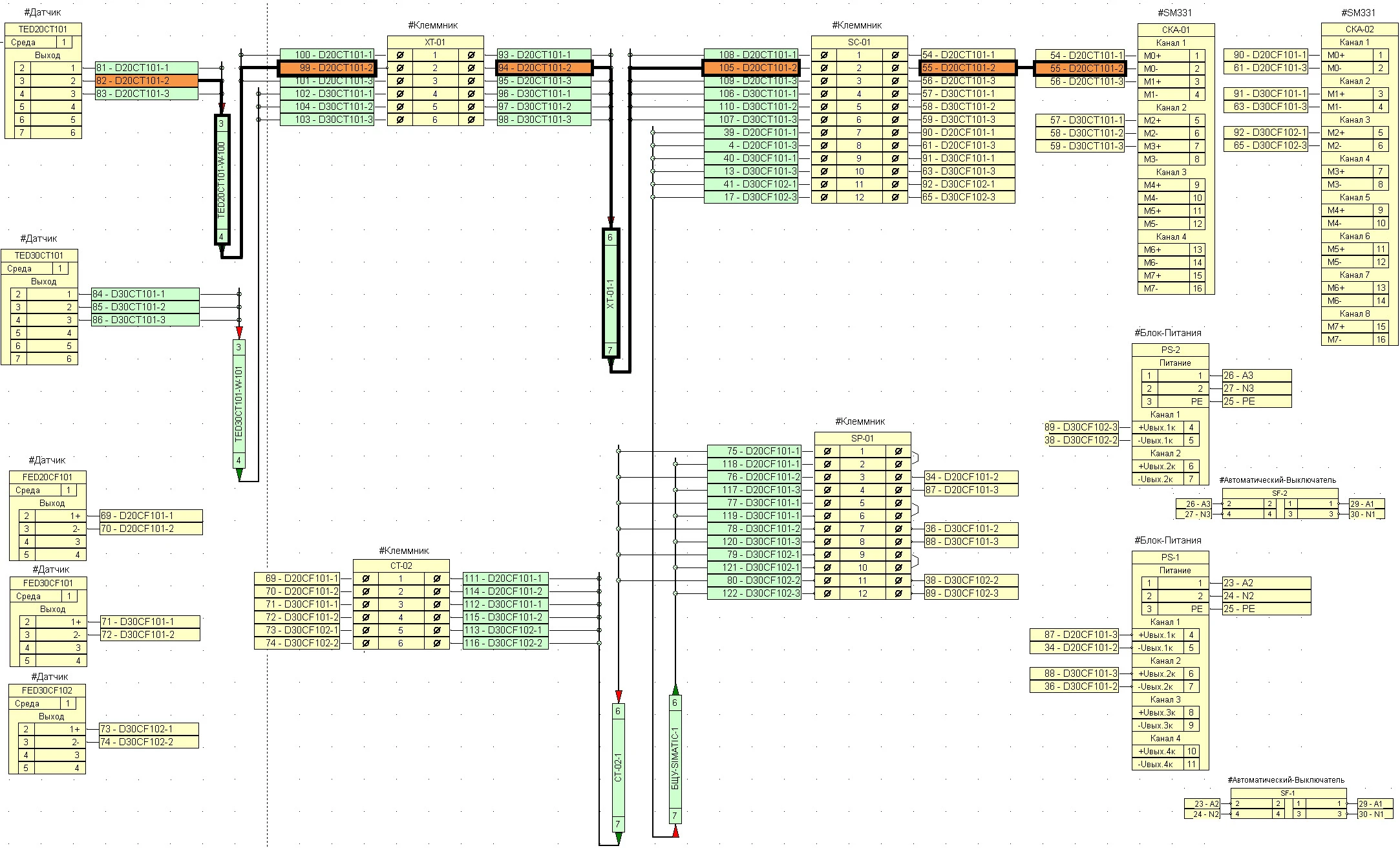

Транзит
Транзит

Графическая страница является удобным инструментом для редактирования клеммников. Пользователь может производить практически любые операции над клеммниками:

  • добавление, удаление, перемещение, сортировка, перенумерация клемм;
  • создание/удаление перемычек;
  • присвоение параметров отдельным клеммам;
  • разбиение/объединение клеммников и т.д.

Интересным и полезным для проектировщиков дополнением к функциям графического редактора в новой версии стала возможность преобразования клемм. Теперь пользователь может создавать и редактировать многоуровневые клеммы, а также выбирать конкретные модели клемм из базы данных и знаний.

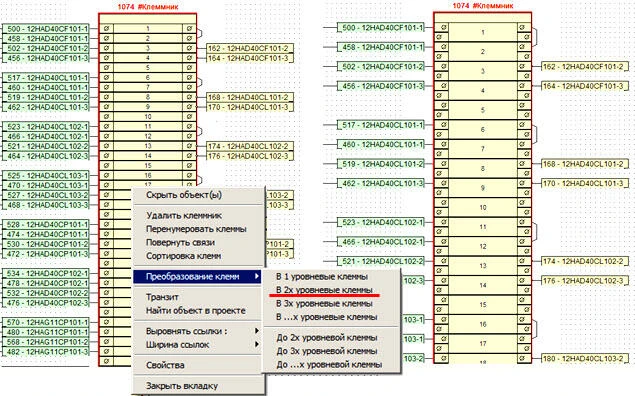

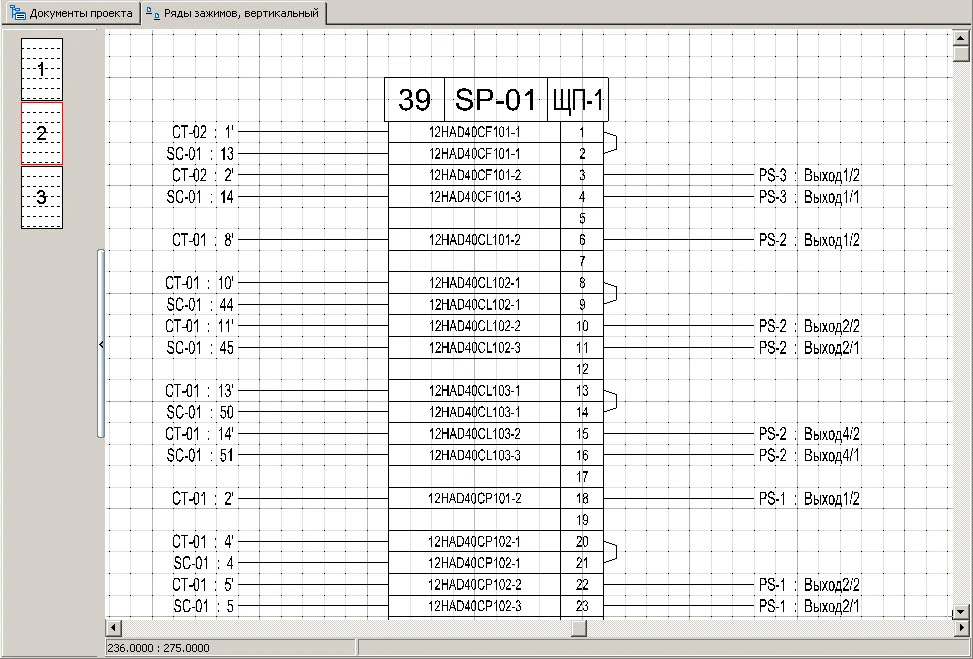

Преобразование клемм на графической странице AutomatiCS
Преобразование клемм на графической странице AutomatiCS

История изменений проекта

В программе предусмотрена возможность отмены любых проектных операций. Для этого используется Окно истории изменений проекта, в котором можно отменить либо одну операцию, либо несколько операций сразу.

Для каждого действия, производимого над проектом, приводится краткое и полное описание, а также указывается автор и время выполнения.

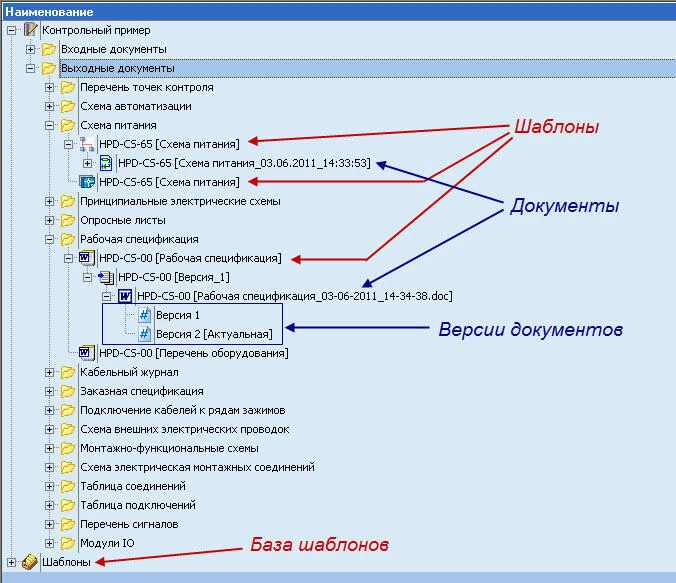

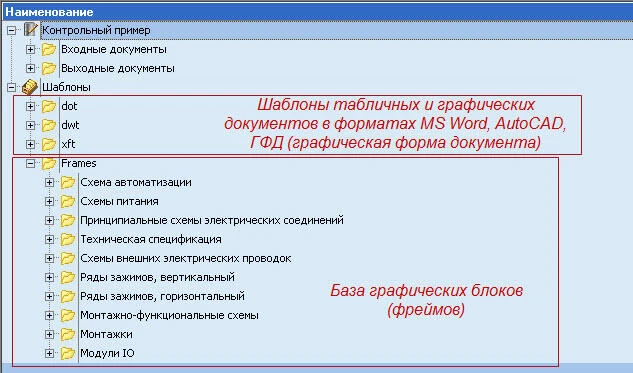

Структура документов проекта

Обеспечивает централизованное хранение проектных документов, в том числе:

  • собственно проектной документации;
  • нормативно-технической документации;
  • конструкторско-технологической документации;
  • шаблонов документов;
  • графических блоков – фреймов;
  • вспомогательной документации по проекту в различных форматах.

Структура документов представлена в виде дерева, где документы и шаблоны являются эквивалентами файлов, распределенных по соответствующим каталогам.

Расширенные возможности настройки шаблонов позволяют формировать проектные документы одной командой, без каких-либо дополнительных действий.

Централизованное хранение графических блоков (фреймов) в структуре документов проекта обеспечивает удобное их применение одновременно несколькими проектировщиками при многопользовательском режиме работы над одним проектом.

Любому объекту структуры документов – каталогу, шаблону, документу – можно присвоить параметры. При этом происходит наследование параметров по иерархии дерева документов. На основе параметров, а также с учетом настройки способа обозначения документов происходит заполнение штампа документа.

Преимущества структуры документов проекта:

  • централизованное хранение проектных документов;
  • настраиваемая и тиражируемая форма структуры документов проекта;
  • настраиваемая система кодирования документов;
  • настраиваемые шаблоны вывода табличных и графических документов;
  • автоматическое формирование графических документов с использованием инструмента ГФД (графическая форма документа);
  • возможность редактирования модели проекта через графическую форму документа;
  • экспорт графической формы документов в AutoCAD;

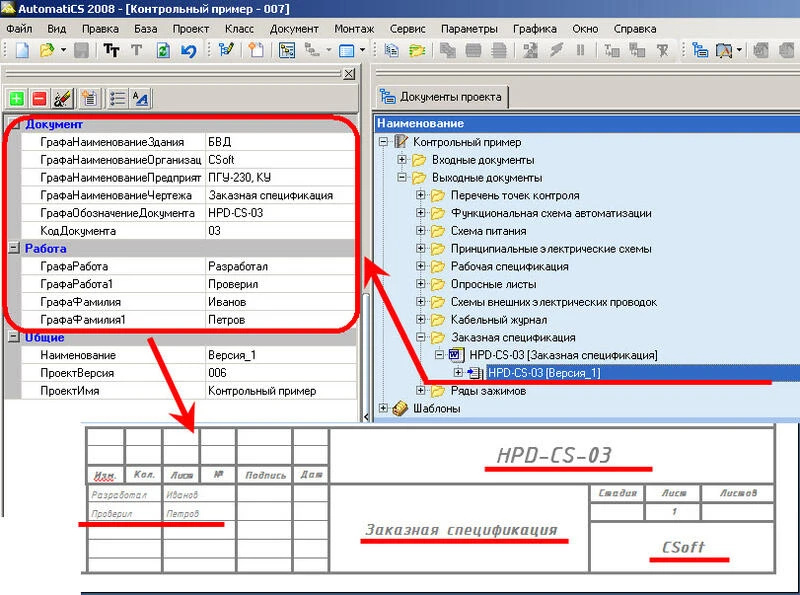

  • автоматическое заполнение штампа документа;
  • наличие версий документов;
  • возможность загрузки «сторонних» документов;
  • дружественный, интуитивно понятный интерфейс.

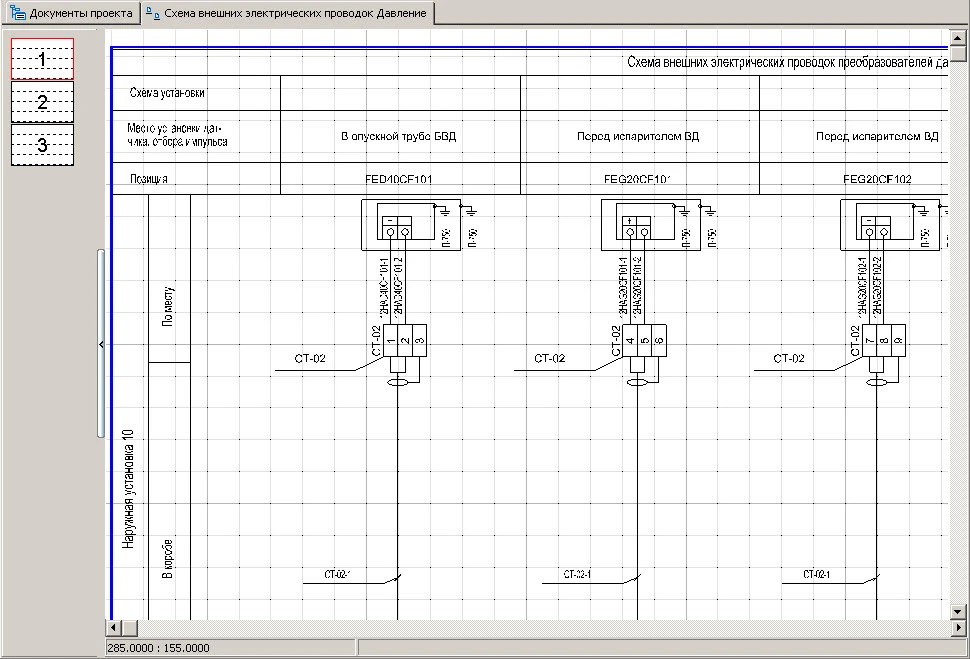

Графическая форма документа

Графическая форма документа (ГФД) является удобным инструментом для автоматического/автоматизированного формирования графических документов. При этом сохраняется динамическая связь с моделью проекта: при изменении данных в ГФД происходит одновременное изменение соответствующих данных в модели проекта и наоборот.

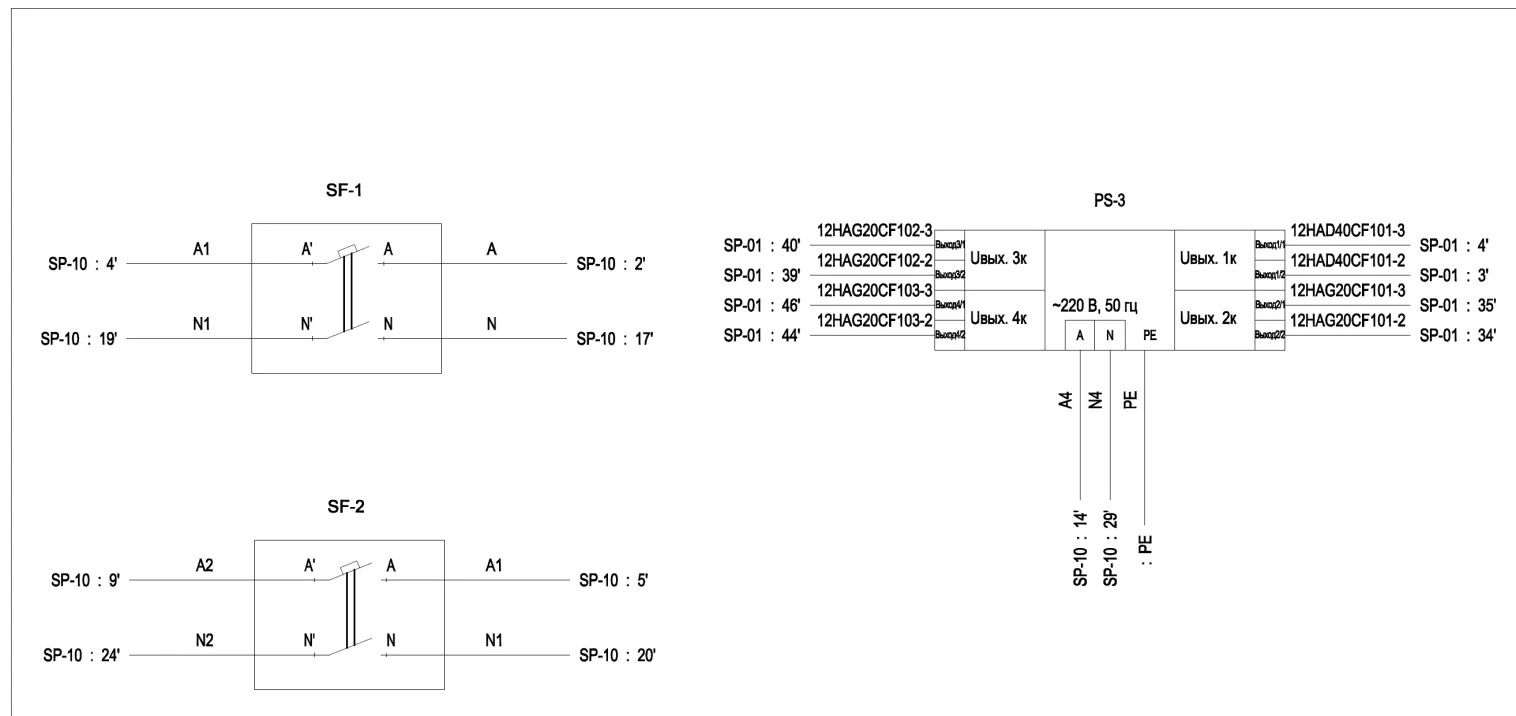

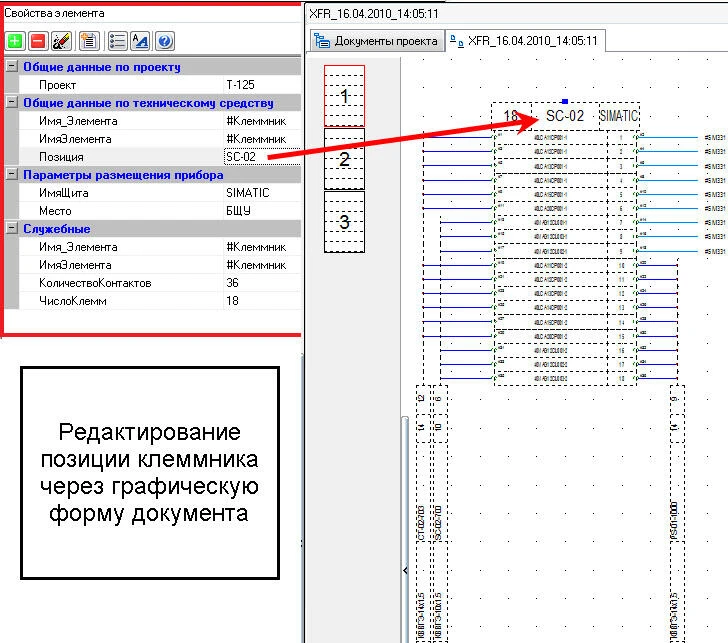

Редактирование модели проекта через ГФД
Редактирование модели проекта через ГФД

С помощью инструментов ГФД можно осуществлять:

  • автоматическую трассировку связей (например, при формировании схем подключения кабелей к рядам зажимов);
  • перезагрузку графических блоков после изменения параметров элементов (например, после изменения количества уровней клеммы) или после редактирования графического блока;
  • редактирование модели проекта через графическую форму документа;
  • экспорт в SchematiCS для дальнейшего редактирования или для сохранения документа в обычном формате AutoCAD;

База графических блоков

Для формирования графических документов в AutomatiCS используются графические блоки – фреймы. В базовую поставку входят фреймы для формирования основных видов графических документов: схем питания, схем подключения кабелей к рядам зажимов, монтажно-установочных схем и т.д.

Создание и редактирование фреймов выполняется в AutoCAD с помощью команд дополнительного меню.

Имеется удобный инструмент, который позволяет быстро и наглядно, без загрузки AutoCAD, осуществлять редактирование графических фреймов.

База шаблонов

AutomatiCS 2011 позволяет получать проектные документы в любом виде благодаря гибкой системе настройки как графических, так и табличных шаблонов. При этом не требуются навыки программирования, все настройки выполняются в таких широко распространенных приложениях, как MS Word и AutoCAD, с помощью команд дополнительного меню AutomatiCS.

В поставку программного продукта входят примеры графических и табличных шаблонов документов. Кроме того, имеется набор так называемых базовых шаблонов, которые содержат только рамку и штамп в соответствии с российскими стандартами и являются своего рода заготовками для создания собственных шаблонов.

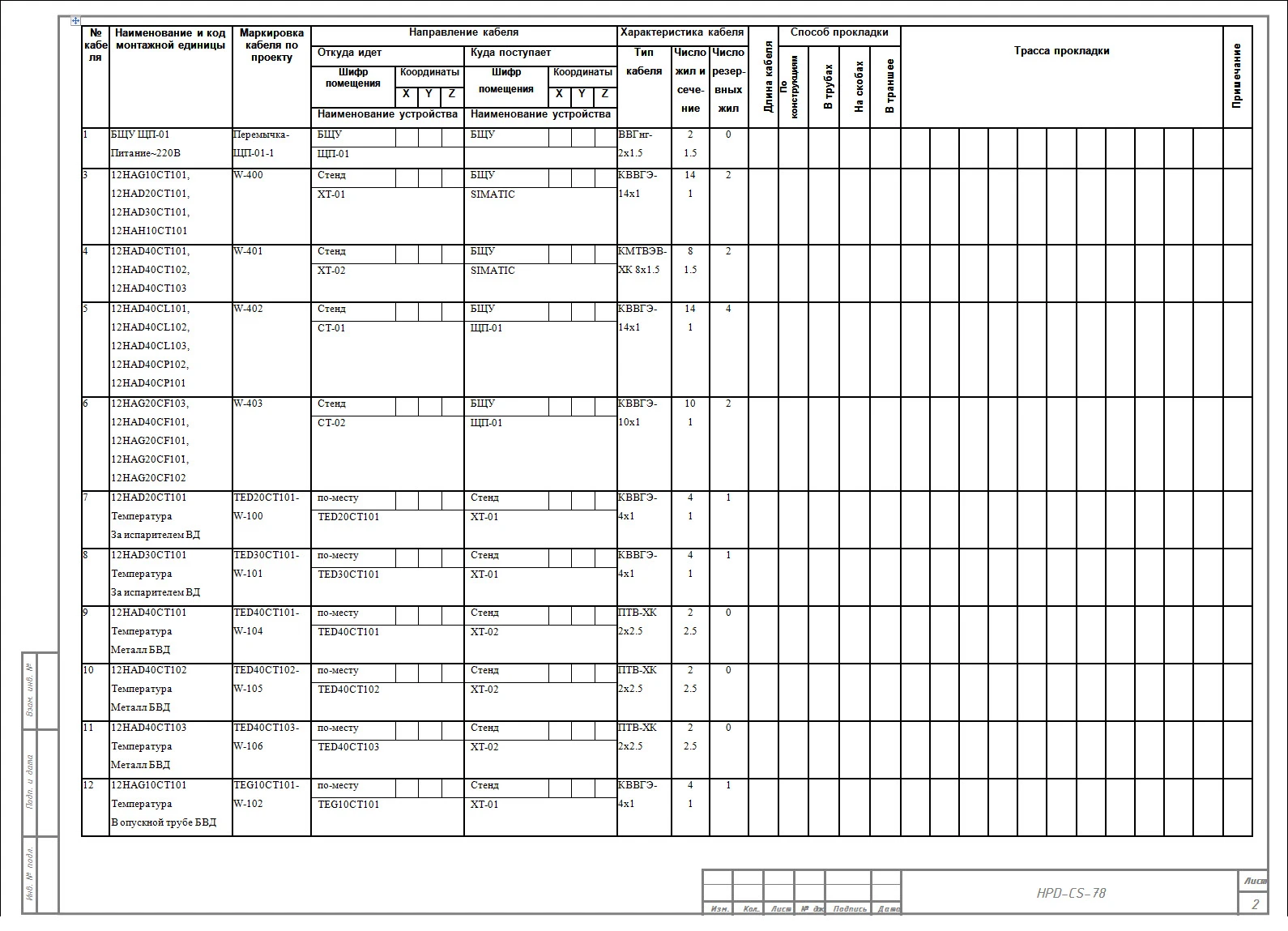

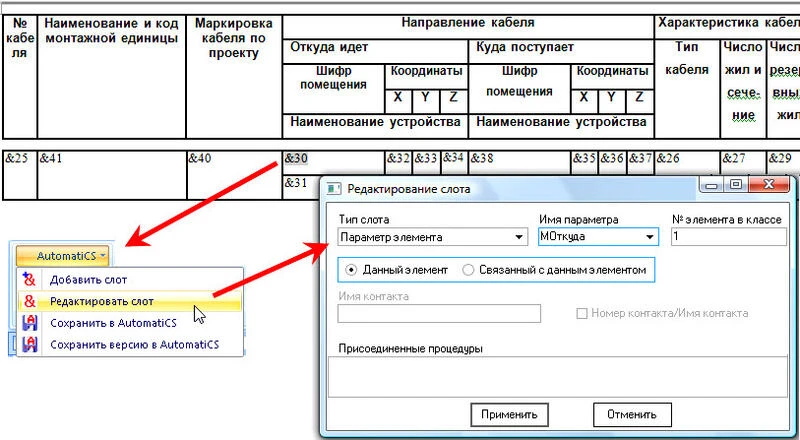

Редактирование шаблона для формирования табличного документа «Кабельный журнал»
Редактирование шаблона для формирования табличного документа «Кабельный журнал»

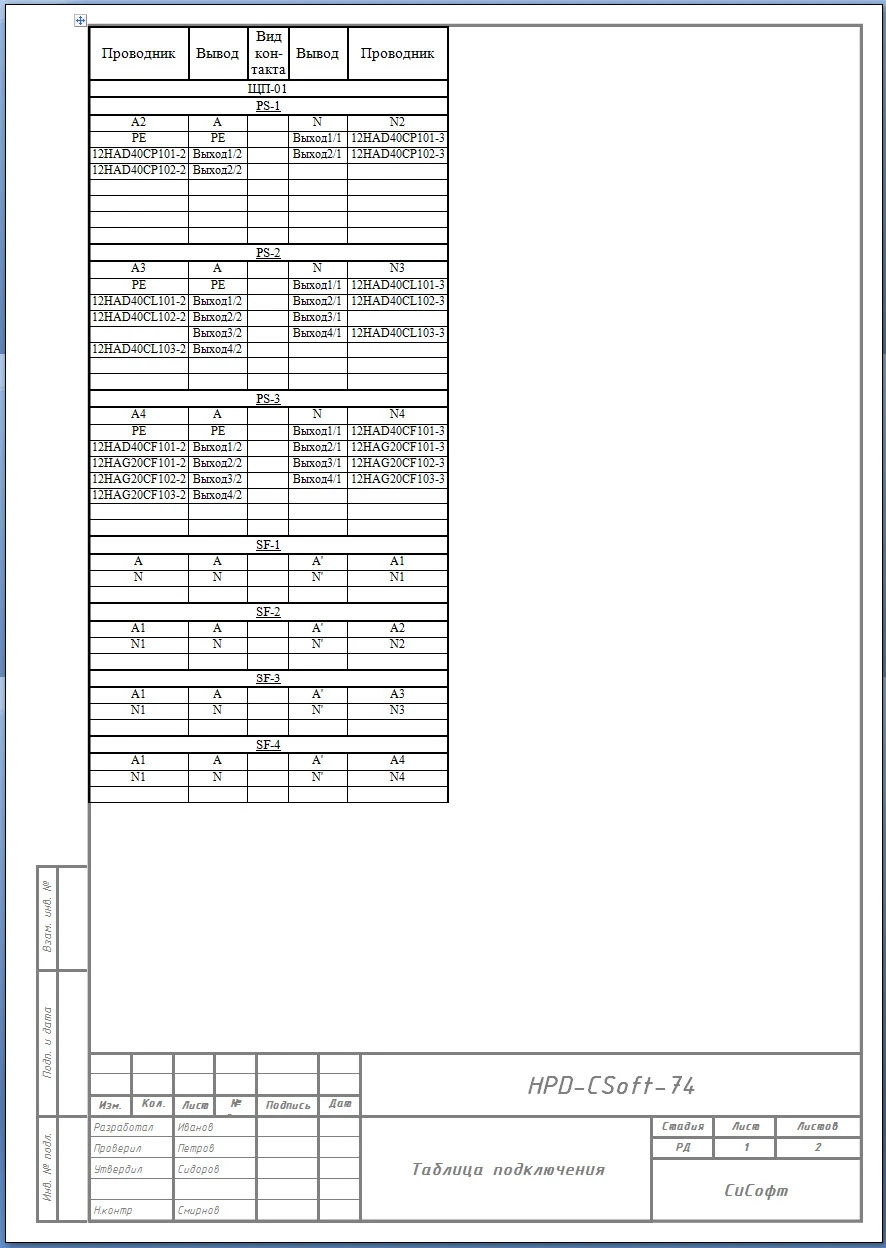

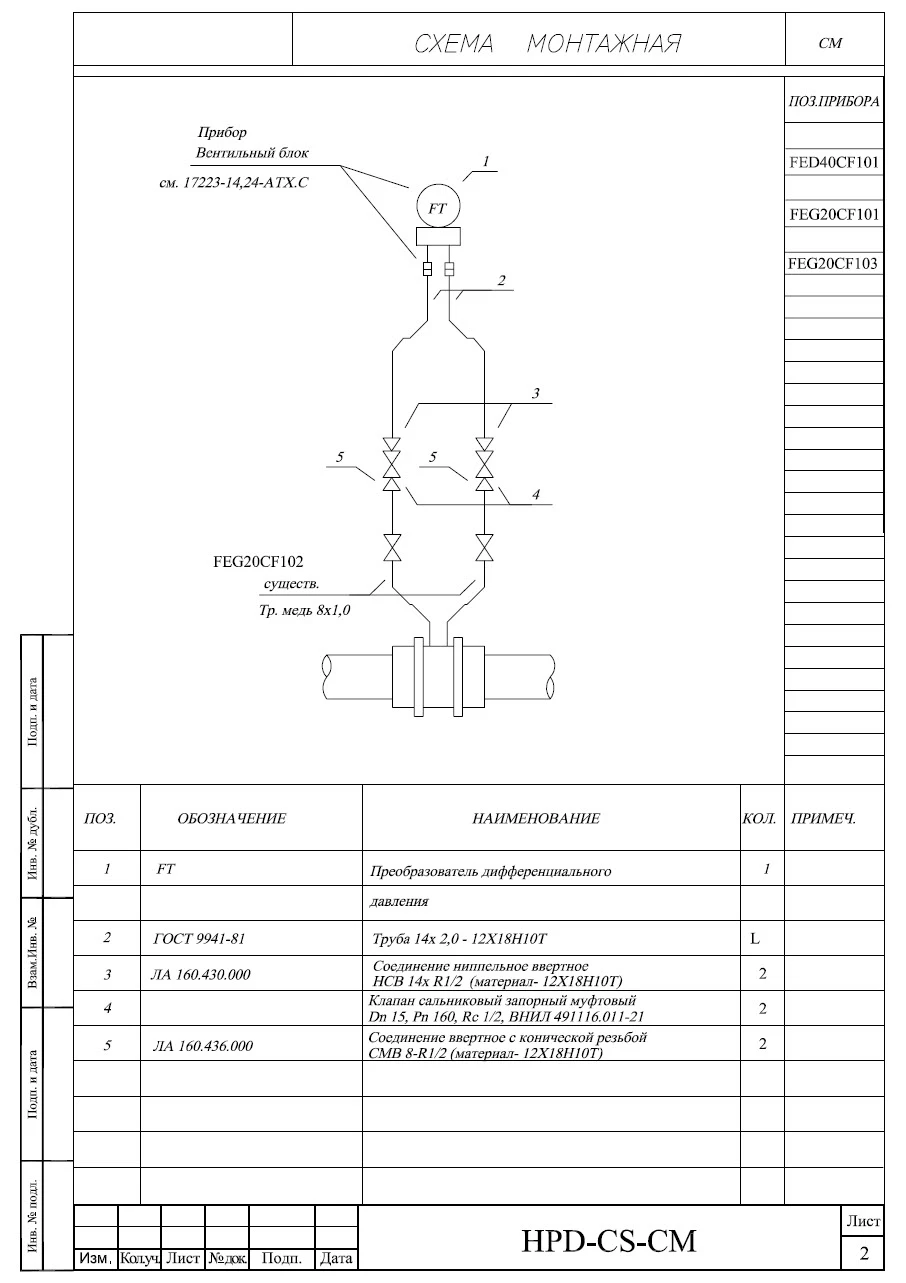

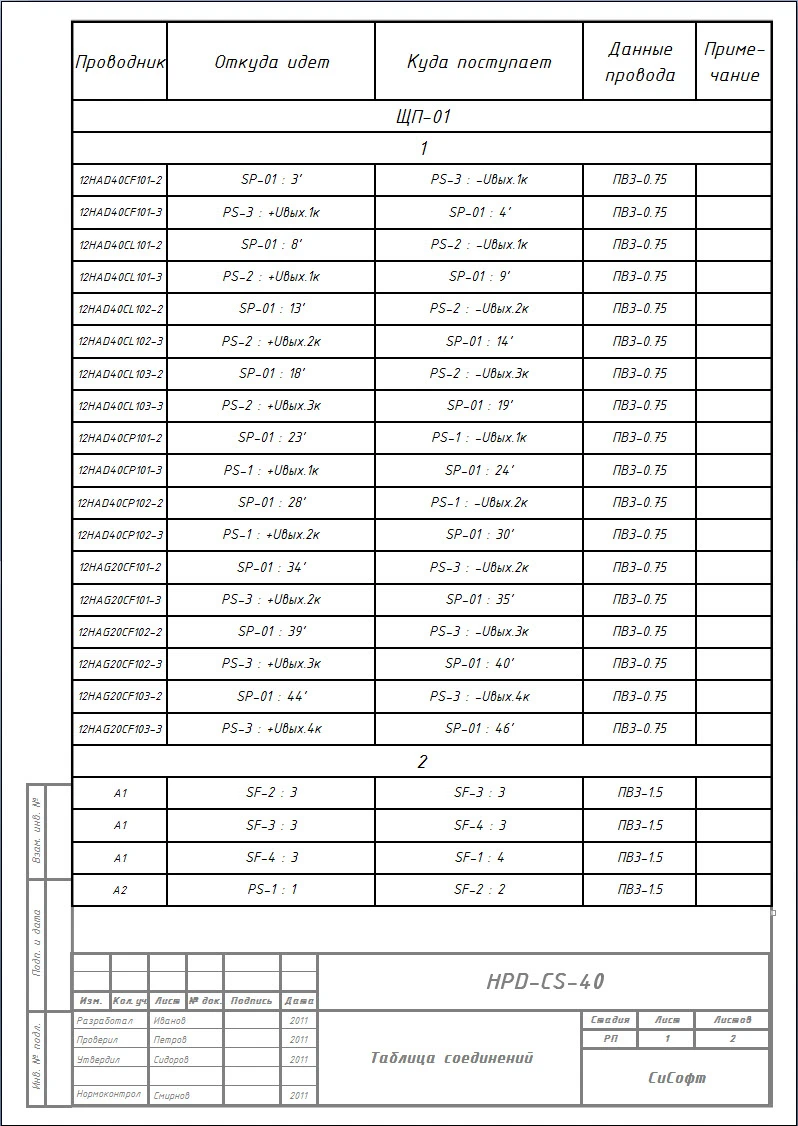

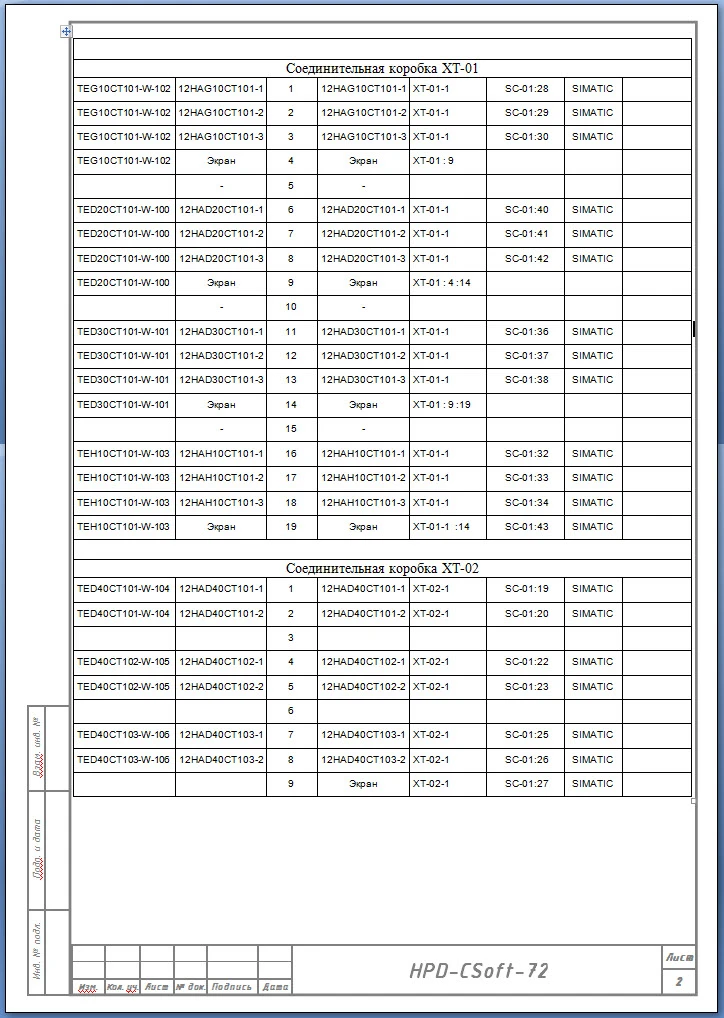

Формирование проектных документов

Средствами AutomatiCS может быть выполнено подавляющее большинство проектных документов, выпускаемых при проектировании систем КИПиА:

  • P&I-диаграммы, функциональные схемы автоматизации;
  • перечни точек контроля;
  • перечни электроприводов запорной и регулирующей арматуры;
  • полные принципиальные схемы питания, контроля, АСР, дистанционного управления;
  • перечни входных и выходных сигналов контроллеров;

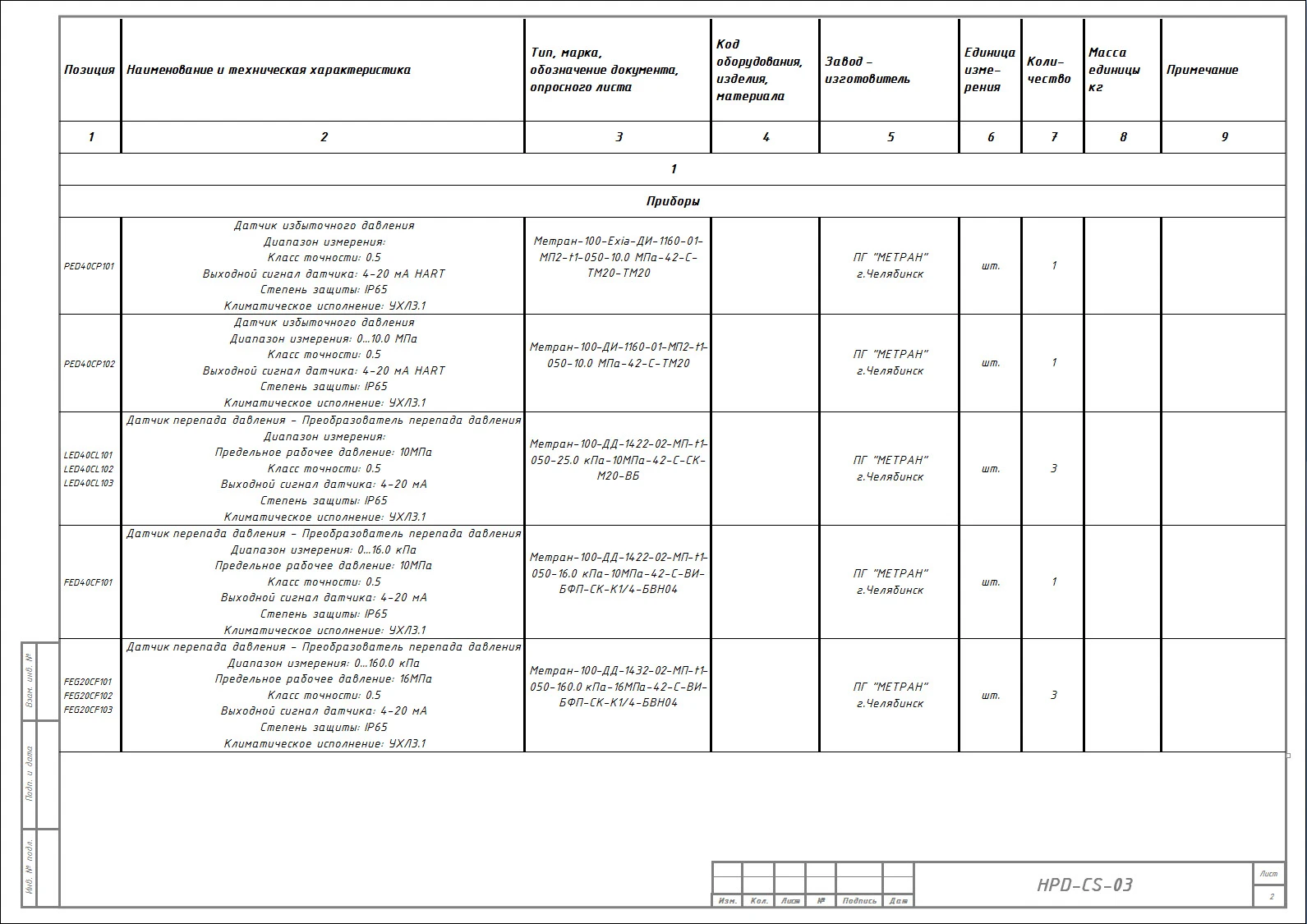

  • рабочие и заказные спецификации на технические средства автоматизации;
  • опросные листы;
  • схемы заполнения сборок задвижек (задание заводу на сборки задвижек);
  • схемы подключения кабелей к рядам зажимов щитов, пультов, сборок;
  • схемы кабельных и трубных проводок;
  • монтажно-функциональные схемы каналов управления (кабельные развертки);
  • кабельные журналы, ведомости и спецификации на кабельную продукцию;
  • схемы установки датчиков;
  • монтажные схемы и прочие виды документов.

О разработчике

CSoft Development

CSoft Development - российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

Что нового

Отличительные особенности сетевой версии:

  • сетевой доступ к базам данных;
  • многопользовательский режим работы над проектом;
  • отдельное приложение для администрирования баз данных и распределения прав пользователей — ACS Administrator;
  • встроенный графический редактор блоков.

Изменения в организации хранения данных:

  • хранение базы графических блоков (фреймов) в структуре документов проекта;
  • объединение всех версий проекта и структуры документов в единую базу проекта;
  • объединение базы данных и знаний (БДЗ) и базы параметров (БП) в единую базу данных.

Расширение функционала графической страницы AutomatiCS:

  • редактирование клеммников — создание многоуровневых клемм;
  • вывод элементов из графической страницы в графическую форму документа;
  • при выводе транзитной цепочки элемента — возможность скрывать незадействованные клеммы.

Дополнительные возможности при работе с графической формой документа (ГФД):

  • автоматическая трассировка при формировании документа;
  • при документировании транзитной цепочки — возможность скрывать незадействованные клеммы;
  • редактирование модели проекта через графическую форму документа;
  • добавление титульного листа.

Больше удобства при редактировании модели проекта благодаря использованию ссылочных параметров.

Новый набор пользовательских команд, которые позволяют в автоматическом режиме сформировать полную модель проекта и получить на ее основе комплект проектных документов.

Дополнительные возможности работы с макросами за счет доработки COM-модели.

Системные требования

Операционная система

  • Операционная система Windows XP, Windows Vista x32, Windows 7×32.
  • Для установки программы требуются права Администратора.

Программное обеспечение

  • MS Office 2003/2007.
  • AutoCAD 2007/2008/2009/2010/2011/2012.
  • SQL Server 2005.

Аппаратные требования

  • Процессор: Intel Pentium IV 2ГГц или выше.
  • Монитор: 1024×768 с поддержкой режима True Color.
  • CD-ROM для установки программы.
  • Видеокарта, поддерживающая стандарты Windows.
  • Мышь или другие устройства указания, поддерживаемые операционной системой.
  • Оперативная память: 1024 Мб и выше.
  • Свободное место на жестком диске: 500 Мб (минимум).

Учетная запись

  • Для работы у пользователя должны быть права Опытного пользователя.
  • Пользователь должен иметь полный доступ к каталогам AutomatiCS 2011, ACS Administrator, а также к каталогу для временных файлов WindowsTemp.
  • Для работы под ОС Windows Vista или Windows 7 у пользователя должен быть отключен контроль учетной записи.

Задать вопрос эксперту

Подпишитесь на рассылку и будьте в курсе последних новостей!

+
