Модуль nanoCAD «Механика»

от 19 700 ₽

nanoCAD Механика – это универсальная двумерная графическая система, предназначенная для оформления чертежей по стандартам ЕСКД, для проектирования болтовых и заклепочных соединений, валов, механических передач, трубопроводов, сосудов и аппаратов, а также для выполнения инженерного анализа. Использование интеллектуальных параметрических объектов, инструментов автоматизированного проектирования и оформления существенно ускоряет процесс создания чертежа. Продукт базируется на платформе nanoCAD и содержит все основные инструменты для создания плоских чертежей. Формат выходной документации – *.dwg.

Область применения

Программный продукт nanoCAD Механика предоставляет широкие возможности для автоматизации проектно-конструкторских работ в машиностроительной и других отраслях промышленности. Он обладает обширным функционалом для проектирования, выполнения инженерных и некоторых технологических расчетов, а также оформления плоских чертежей в строгом соответствии с ЕСКД.

nanoCAD Механика может применяться и как дополнение к любой системе трехмерного проектирования для оформления проекций 3D-видов по ЕСКД, и в качестве самостоятельной системы для проектирования и выпуска документации.

Добавленные модули трехмерного проектирования и двумерных параметрических зависимостей позволяют создавать трехмерные детали и сборочные единицы с помощью привычных инструментов проектирования.

Полное соответствие программы стандартам ЕСКД позволяет решать подавляющее большинство задач при выпуске проектно-конструкторской документации. Благодаря гибкой системе настроек пользователь может тремя нажатиями клавиши мыши переключаться между стандартами ЕСКД и общепринятыми мировыми стандартами, такими как ISO, GB и др. В nanoCAD Механика предусмотрена возможность создания единого файла настроек для предприятия с целью создания единообразных чертежей.

Поддержка форматов *.dwg и *.dxf позволяет обмениваться данными со смежниками и заказчиками, использующими любые чертежно-графические системы.


Нанософт
Российский разработчик инженерного программного обеспечения: технологий автоматизированного проектирования (САПР/CAD), информационного моделирования (ТИМ/BIM) и сопровождения объектов промышленного и гражданского строительства (ПГС) на всех этапах жизненного цикла, а также сквозной цифровизации всех процессов в производстве. Основанная в 1989 году, компания занимается разработкой и внедрением программного обеспечения, включая такие инструменты, как nanoCAD, иные инструменты САПР и инновационные решения для проектирования, редактирования и моделирования. nanoCAD – это мощная платформа, обладающая обширными функциональными возможностями, предназначенная для создания чертежей, 2D и 3D моделирования. Приложение пользуется большой популярностью среди инженеров, архитекторов и проектировщиков. Компания постоянно развивается, стремясь предложить инновационные решения и инструменты, которые удовлетворяют потребности специалистов в области инженерии и дизайна. Нанософт активно работает над созданием новых технологий, чтобы обеспечить эффективные инструменты для профессионалов, работающих в разнообразных сферах проектирования и моделирования.
  • Оформление чертежей согласно ЕСКД и ЕСТД.
  • Ускорение и упрощение проектирования машиностроительных объектов.
  • Расчет зубчатых передач, сосудов и аппаратов.
  • Создание библиотек пользовательских элементов.

Типовой набор инструментов проектирования

  • продуманный и удобный интерфейс, обеспечивающий быстрый переход с других САПР или от бумажного проектирования;
  • модуль трехмерного проектирования;
  • модуль двумерных параметрических зависимостей;
  • поддержка многолистовых чертежей;
  • разнообразные способы и режимы построения графических примитивов и условных обозначений (в том числе ортогональное черчение, объектная привязка и др.);
  • управление порядком отрисовки и наложения графических объектов;
  • стандартные и пользовательские типы линий, виды штриховок, начертания шрифтов;
  • многочисленные способы простановки размеров и технологических обозначений;
  • автоподбор допусков и отклонений;
  • автоматизированный нормоконтроль текстовых обозначений;
  • быстрый доступ к типовым текстам и обозначениям;
  • встроенный текстовый редактор с проверкой правописания;
  • встроенный табличный редактор.

Все детали общей конструкторско-технологической базы являются параметрическими и объектно-зависимыми. Появилась возможность вставки трехмерных объектов конструкторско-технологической базы. При изменении параметров одной детали все связанные с ней объектно-зависимые детали изменятся автоматически, причем в соответствии с их значениями в базе. Такая технология – мощный инструмент многовариантного проектирования, залог повышения качества выпускаемых проектов.

Стандартные средства проектирования чертежей

  • Чертежные примитивы.
  • Операции редактирования.
  • Размеры.
  • Текстовые поля.
  • Выноски.

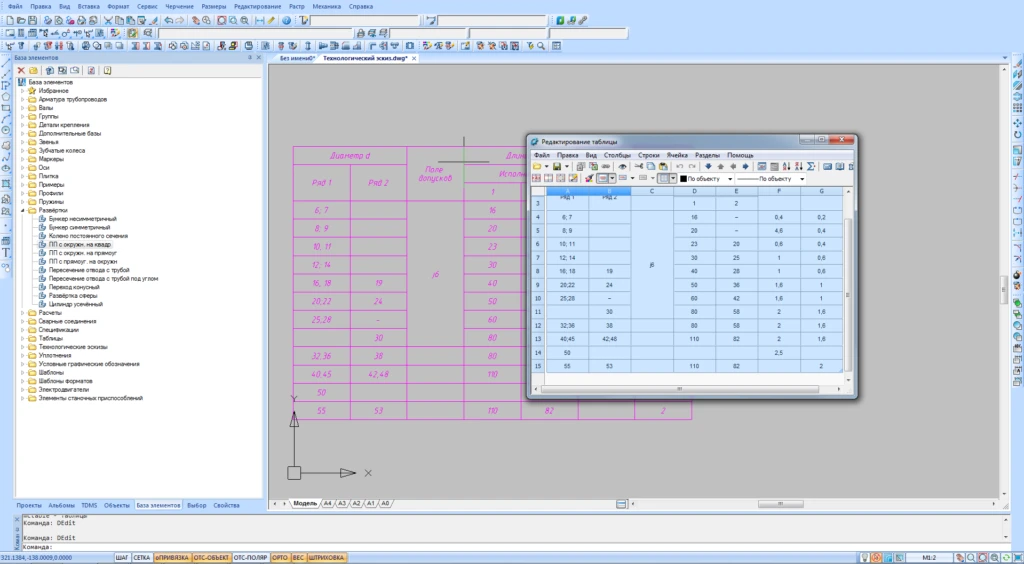

  • Таблицы.

Оформление проекций чертежей по ЕСКД

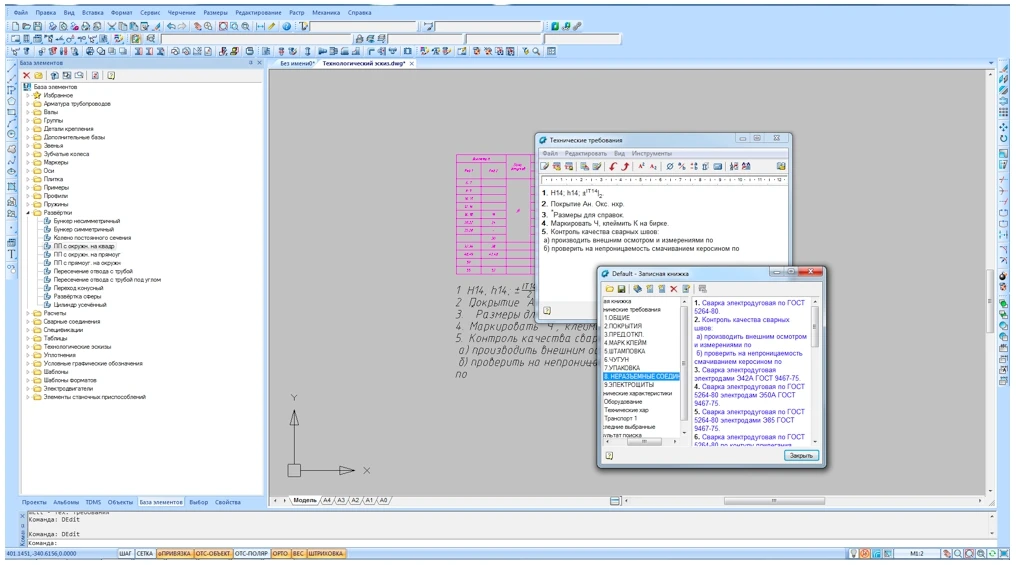

Редактор технических требований и технических характеристик Создание табличных отчетов
  • Установленные шрифты и типы линий по ГОСТ.
  • Предустановленный размерный стиль ЕСКД.
  • Поля допусков и предельные отклонения размеров, а также посадки по ЕСДП.
  • Форматы и штампы.
  • Редактор технических требований и технических характеристик.
  • Допуски формы и расположения поверхностей.
  • Знаки шероховатости поверхностей.
  • Виды, разрезы, сечения, обрывы и разрывы.
  • Автоматическая сортировка буквенных обозначений элементов чертежа.
  • Обозначение уклонов.
  • Обозначение неразъемных соединений.
  • Маркирование и клеймение.
  • Таблицы отверстий.
  • Специальные массивы.
  • Ассоциативное связывание обозначений в чертеже с соответствующими элементами технических требований.
  • Создание табличных отчетов и автоматическое обновление таблиц, связанных с объектами чертежа.

Оформление спецификаций

  • Номера позиций спецификации.
  • Автоматическое получение спецификации.
  • Создание пользовательских спецификаций.

Проектирование болтовых и заклепочных соединений

  • Соединение пакетов деталей произвольной толщины болтами, винтами и шпильками.
  • Упрошенные виды крепежных деталей в соединении.
  • Соединение пакетов деталей произвольной толщины заклепками обычной и повышенной точности, пустотелыми и полупустотелыми заклепками.
  • Шаблоны болтовых и заклепочных соединений.

Проектирование элементов передач

  • Мощный инструмент проектирования валов, осей и вал-шестерней с возможностями интеллектуального создания концов валов, шпоночных пазов, шлицев, внутренних участков валов.
  • Автоматизированное создание видов, разрезов, сечений валов.
  • Цепные и ременные передачи и их элементы.

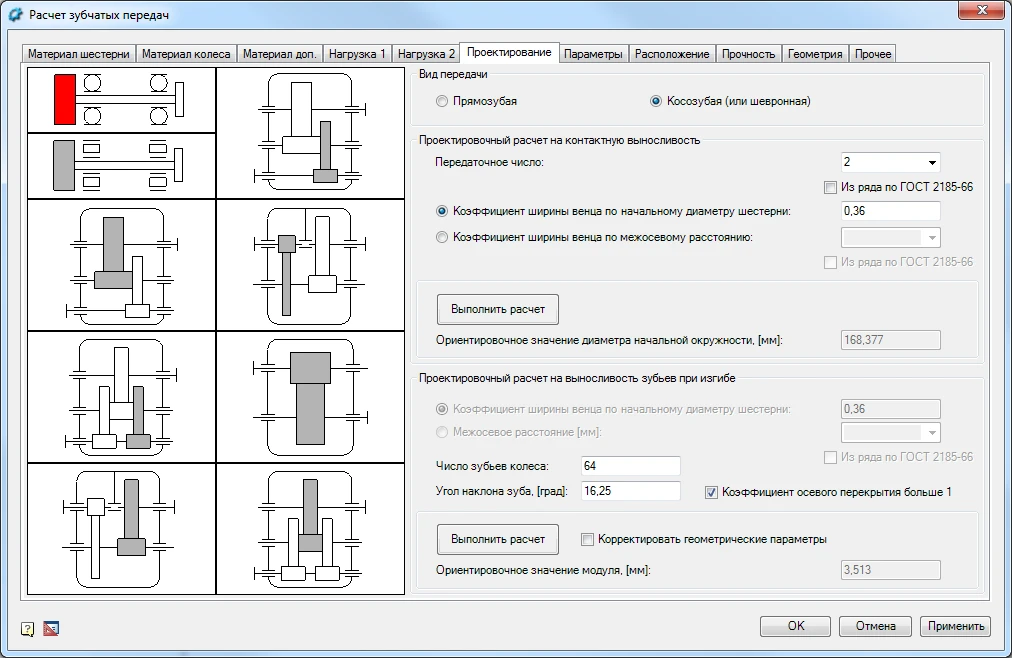

Проектирование зубчатых зацеплений

Проектирование зубчатых зацеплений
  • В полном объеме учтены требования ГОСТ 21354-87.
  • В полном объеме учтены требования ГОСТ 16532-70.
  • При выборе материалов добавлена возможность учитывать твердость, запас прочности, пределы выносливости, способ получения заготовки, упрочняющую обработку и т.д.
  • Учтен широкий спектр нагрузок (постоянная, переменная, основная, реверсивная), позволяющий проводить расчеты даже при срабатывании ограничений Стандарта Прочности.
  • Учтено попадание передачи в резонансную или закритическую зоны.
  • В расчете реализована возможность учитывать положение зубчатой передачи и тип подшипников.
  • Результаты расчетов выводятся в формате *.rtf.

Проектирование трубопроводов

  • Автоматическое соединение элементов арматуры трубопроводом.
  • Интеллектуальное распознавание типоразмера, точки вставки деталей трубопровода.
  • Ассоциативная связь деталей арматуры трубопровода в соответствии с их значениями в базе данных.
  • Поддержка трубопроводов по наружному и по внутреннему конусу.
  • Автоматическая врезка элементов арматуры в трубопроводы.
  • Фланцевые соединения.

Библиотека стандартных и унифицированных элементов

  • Детали крепления.
  • Стандартные профили.
  • Развертки.
  • Условные графические обозначения элементов схем.
  • Технологические эскизы.
  • Элементы станочных приспособлений.
  • Детали и узлы механических передач, подшипники, валы и муфты.
  • Электродвигатели.
  • Редукторы.
  • Арматура трубопроводов по внутреннему и наружному конусу.
  • Детали сосудов и аппаратов.
  • Фильтр номенклатуры.

Расчеты

Конструирование и расчет сечений (балок)
  • Менеджер расчетов.
  • Расчеты цилиндрических и конических зубчатых зацеплений, валов, подшипниковых опор, крепежных соединений.
  • Расчет и генерация пружин сжатия и растяжения.
  • Получение документации по расчету со всеми формулами и ссылками на ГОСТ.
  • Расчет геометрических характеристик сечения относительно произвольных осей.
  • Проверочный расчет болтов по методике, изложенной в учебнике Н.Г. Куклина и Г.С. Куклиной «Детали машин».
  • Конструирование и расчет сечений (балок).

Оформление операционных эскизов

  • Простановка технологических размеров.
  • Обозначение опор, зажимов и установочных устройств.
  • Отрисовка условных обозначений инструментальных наладок.
  • Обозначение обрабатываемых поверхностей и контролируемых размеров.

Встроенный параметризатор MechWizard

  • Наложение сборочных и параметрических зависимостей на объекты.
  • «Обучение поведению» стандартной детали.
  • Изменение существующих элементов базы.
  • Создание пользовательских элементов базы.

Дополнительные средства

  • Распознавание форматов и таблиц.
  • Линии вспомогательных построений.
  • Организация структуры сборки. Группы.
  • Интеграция с NormaCS и TechnologiCS.

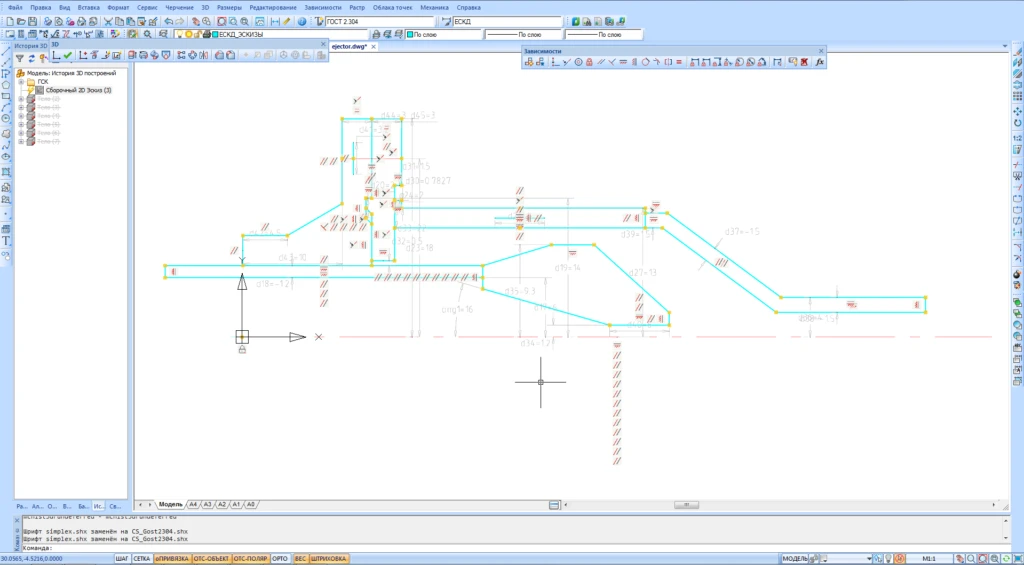

Модуль двумерных параметрических зависимостей

Модуль двумерных параметрических зависимостей
  • Параметрические зависимости.
  • Геометрические зависимости.
  • Автоналожение зависимостей.
  • Возможность создания систем уравнений для динамического изменения пользовательской геометрии.

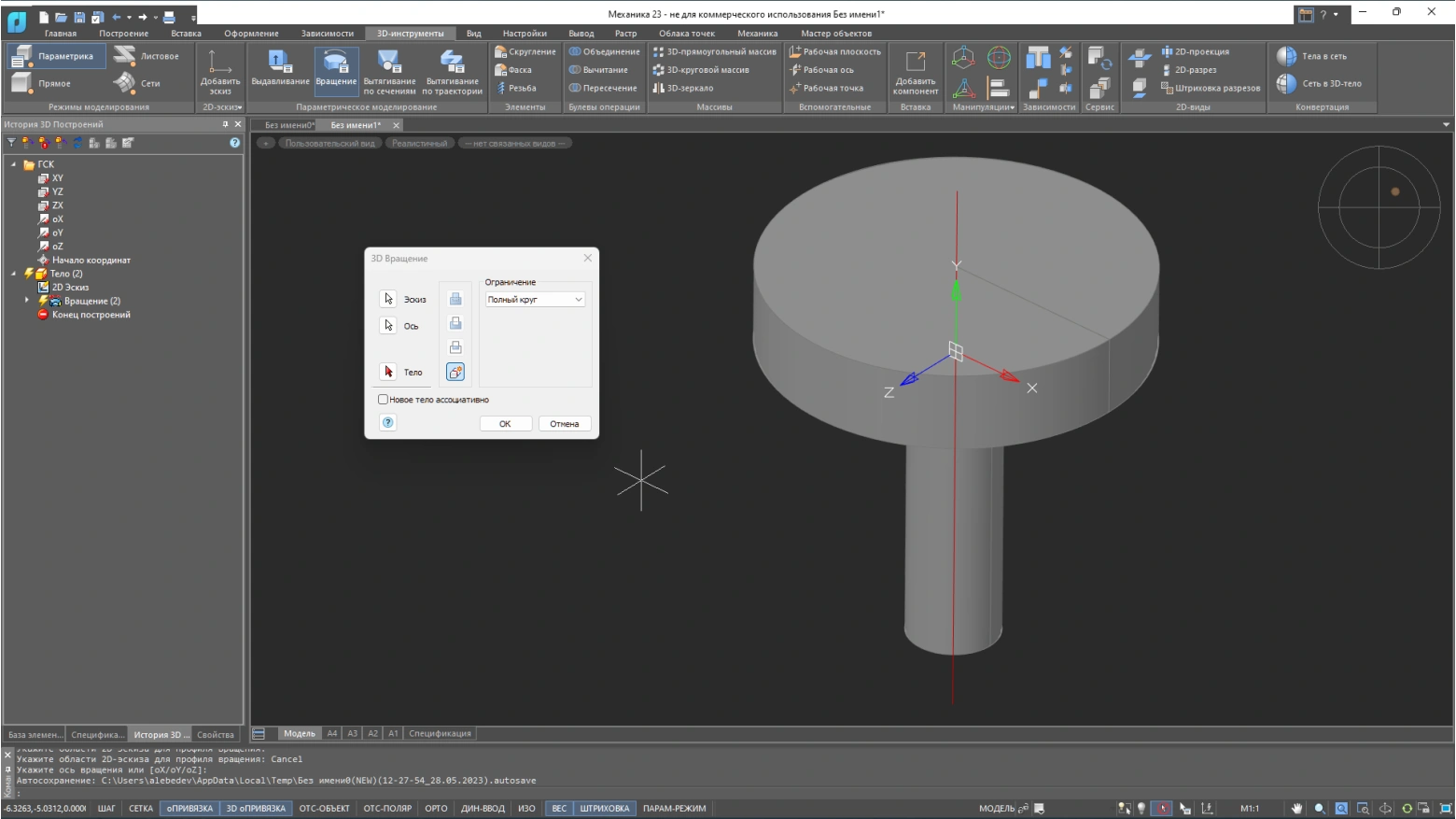

Модуль трехмерного проектирования

  • Стандартные инструменты трехмерного проектирования: выдавливание, вращение, вытягивание по траектории и по сечениям, фаска и скругление.
  • Инструменты для ориентации трехмерной геометрии в пространстве: 3D Перемещение, 3D Поворот, 3D Выравнивание.
  • Рабочая геометрия: плоскости, оси и точки.
  • Инструменты для создания плоских видов из имеющейся трехмерной геометрии.
  • Использование базы стандартных деталей и узлов при трехмерном проектировании.
  • Гибкая система получения эскизов: возможность построения эскиза детали в режиме эскиза, а также использование имеющейся геометрии в качестве сечения деталей или сборочных единиц. Возможность создания детали из пересеченного эскиза.
  • Компоновка полноценной сборочной единицы.

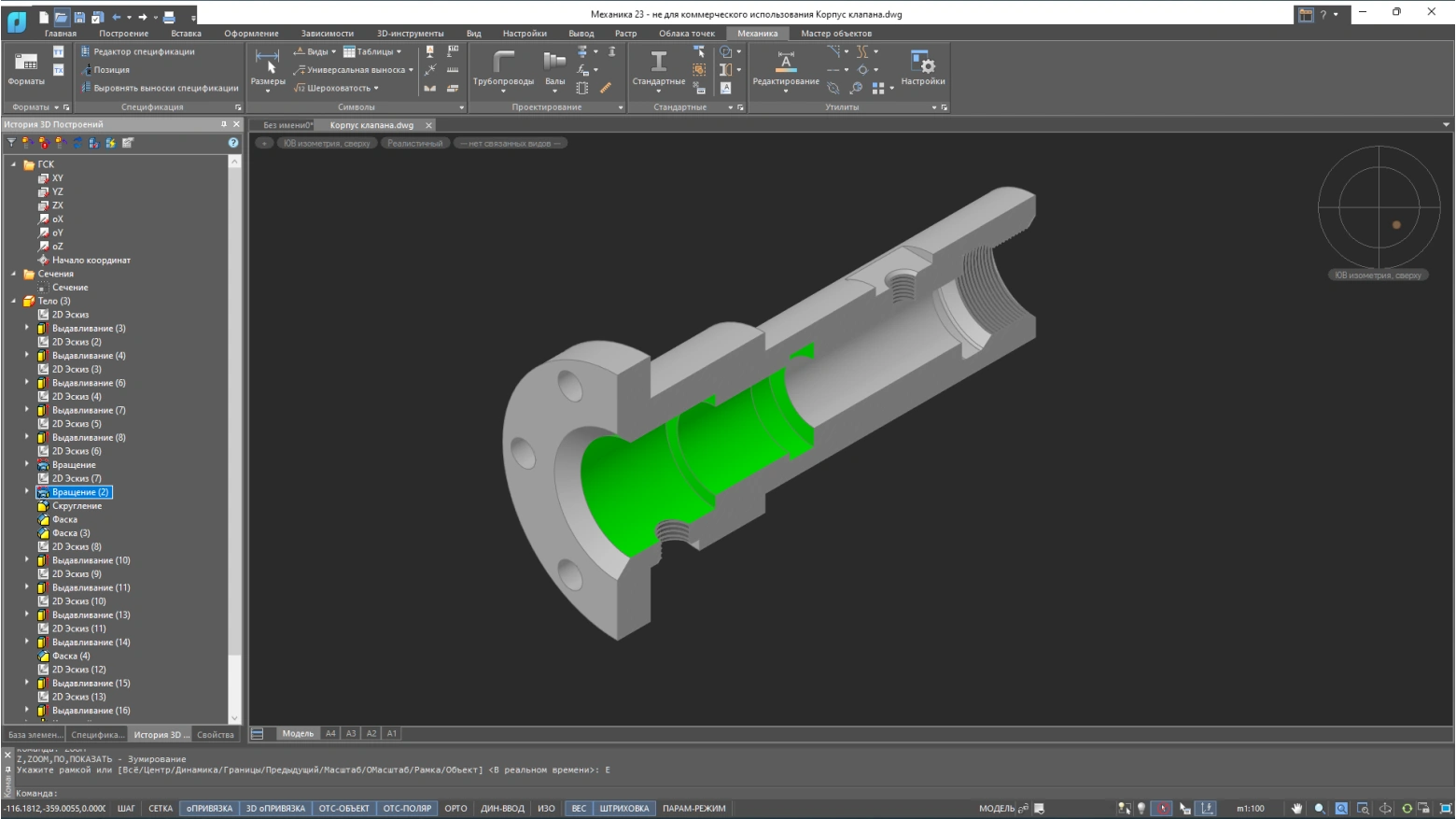

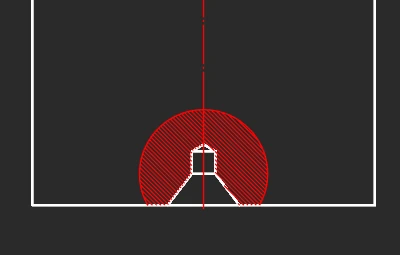

Местные разрезы

Местные разрезы

Команда Местный разрез позволяет автоматически получать изображения элементов базы типа шпоночных пазов и центровых отверстий на валах. На деталях передач и фланцах средствами этой команды можно делать полуразрезы, а на днищах и обечайках с местными разрезами – показывать их толщину.

Развертка как отдельное тело

Развертка как отдельное тело

При работе с листовыми моделями реализована возможность создания развертки как отдельного тела. Этот функционал предоставляет больше свободы при оформлении чертежей по 3D-моделям из листовых тел. Чертежи разверток теперь можно оформлять одновременно в двух состояниях, разогнутом и согнутом, сохраняя при этом ассоциативность с 3D-моделью.

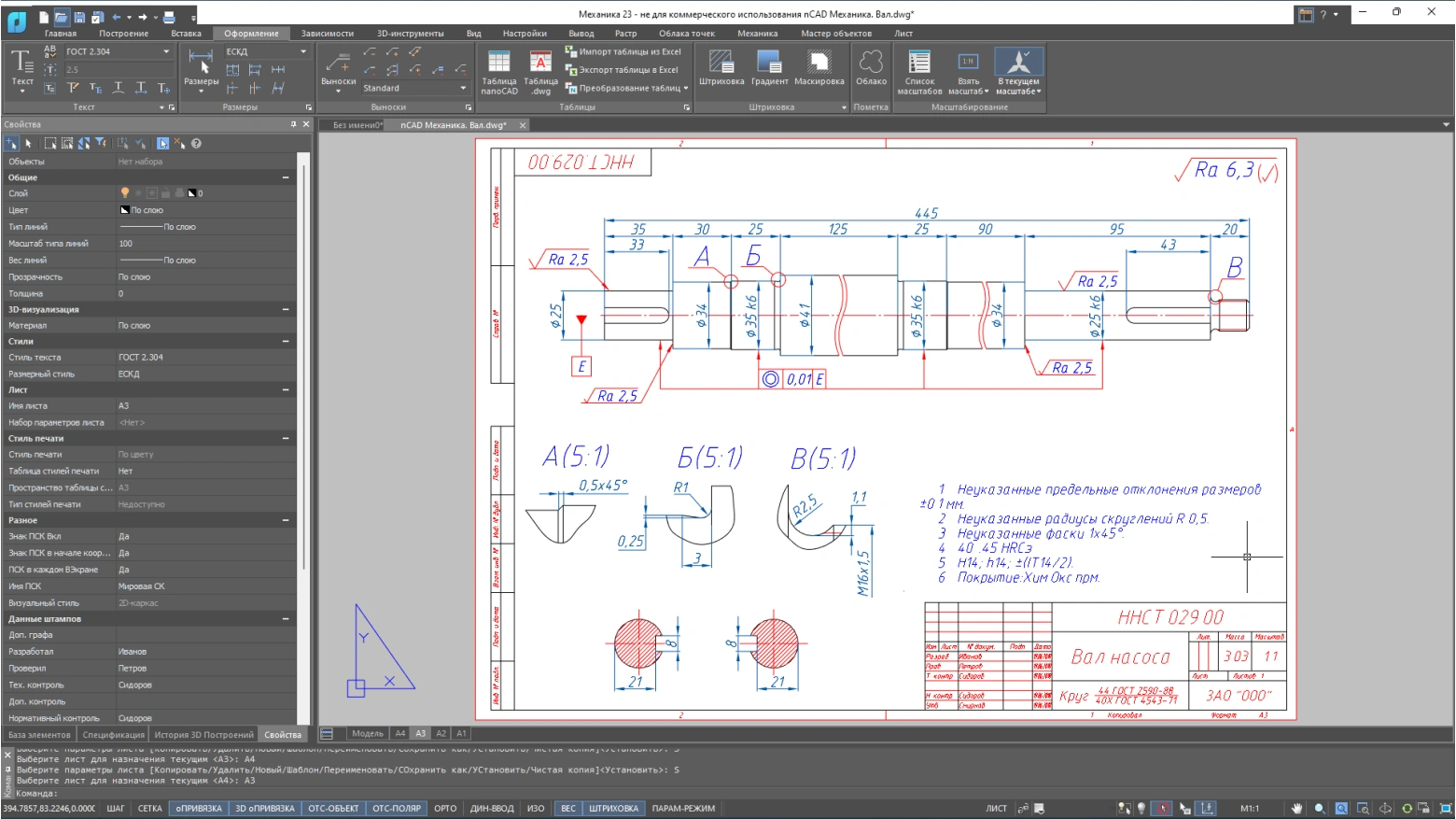

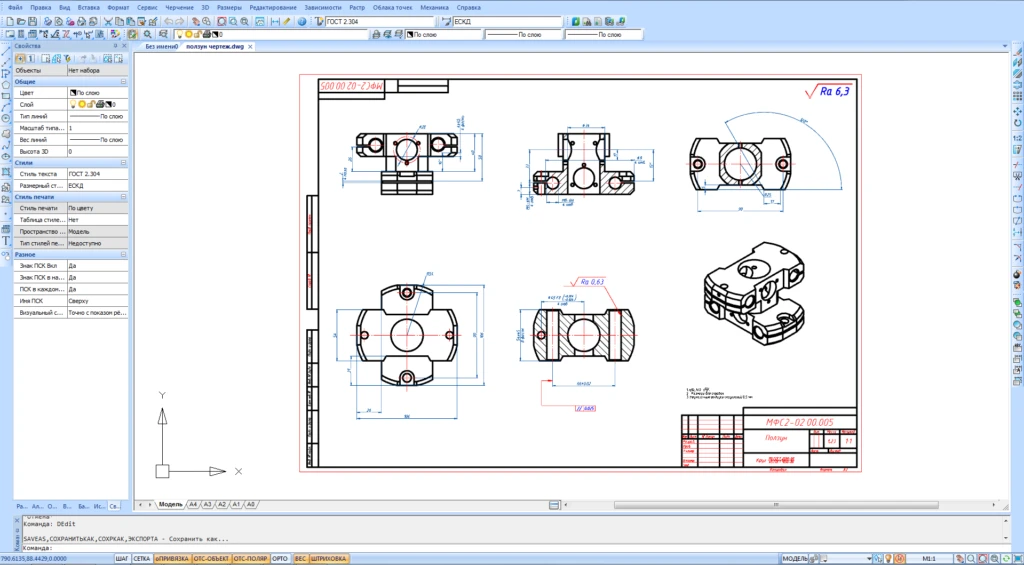

Оформление чертежей

Оформление чертежей

Инструменты оформления предоставляют широкий выбор функций для создания, редактирования и форматирования различных элементов, таких как размеры, рамки, допуски формы, знаки шероховатости и маркировка. Эти инструменты позволяют точно и наглядно отобразить требования к изделию, делают более удобной работу с чертежами. Автоматизация оформления значительно упрощает и ускоряет процесс проектирования.

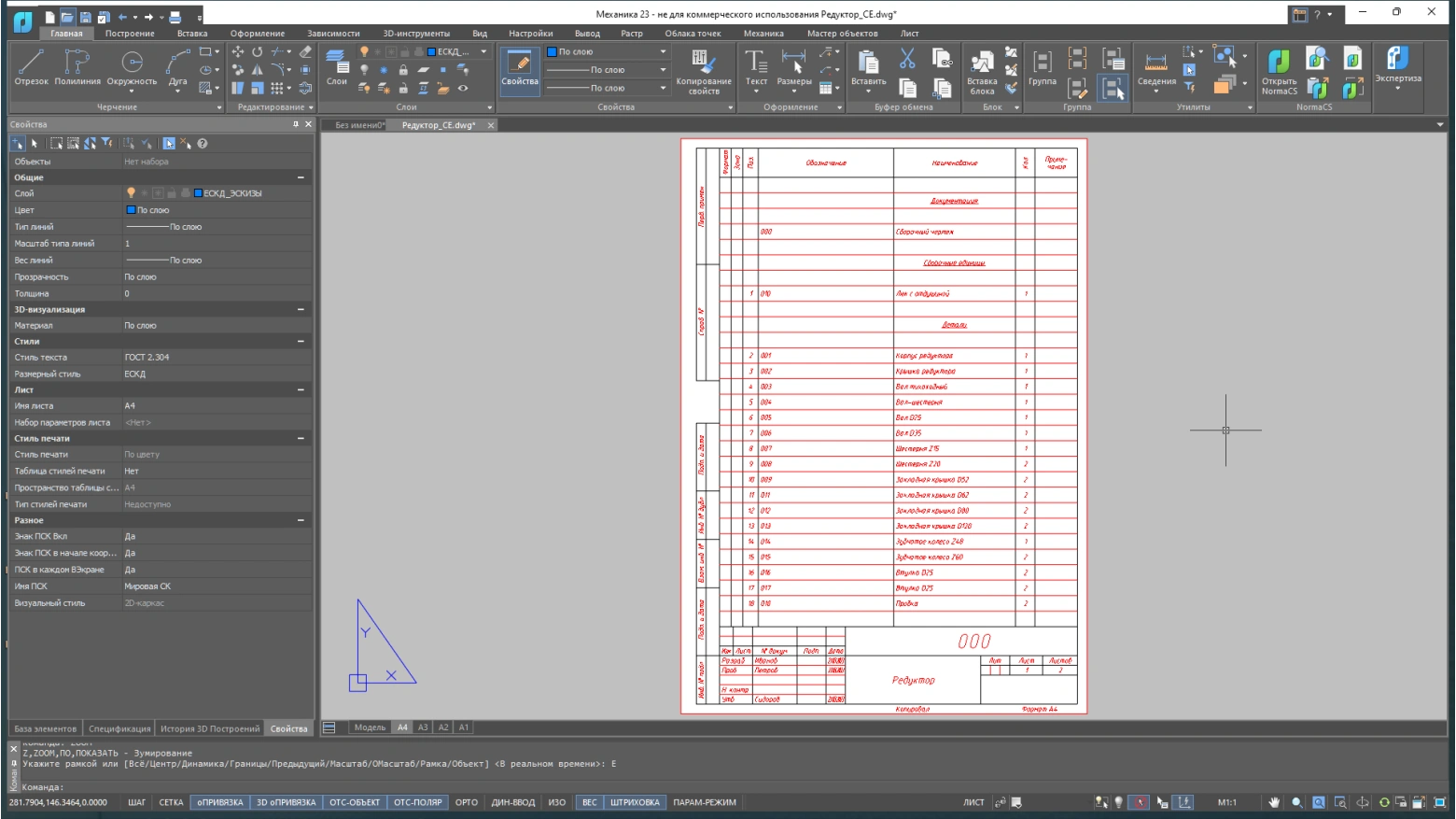

Составление спецификаций

Составление спецификаций

Спецификации в модуле «Механика» являются важным инструментом организации и структурирования информации о сборочных единицах и компонентах проекта. Они позволяют создавать списки деталей, материалов, стандартных изделий и других элементов, а затем управлять такими списками. Спецификации автоматизируют работу, обеспечивая автоматическую сортировку, подсчет количества элементов, связь обозначений с техническими требованиями, обновление таблиц и использование формул.

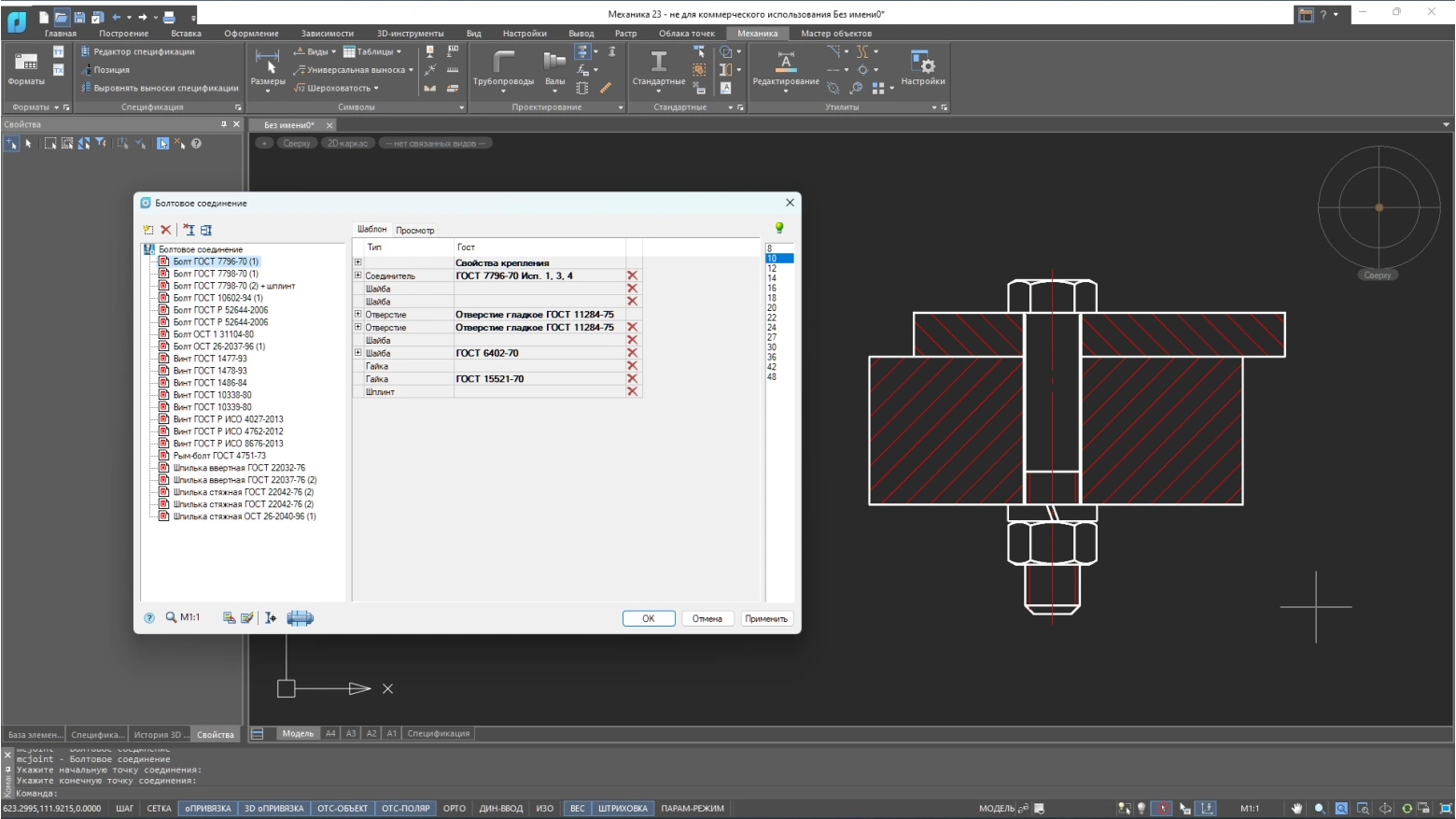

Болтовое соединение

Болтовое соединение

Пользователи могут создавать болтовые соединения, определять параметры болтов, включая длину, диаметр, тип резьбы, а также выбирать соответствующие гайки и шайбы, создавая свои шаблоны. Проектирование крепежных соединений может выполняться с автоматическим подбором параметров.

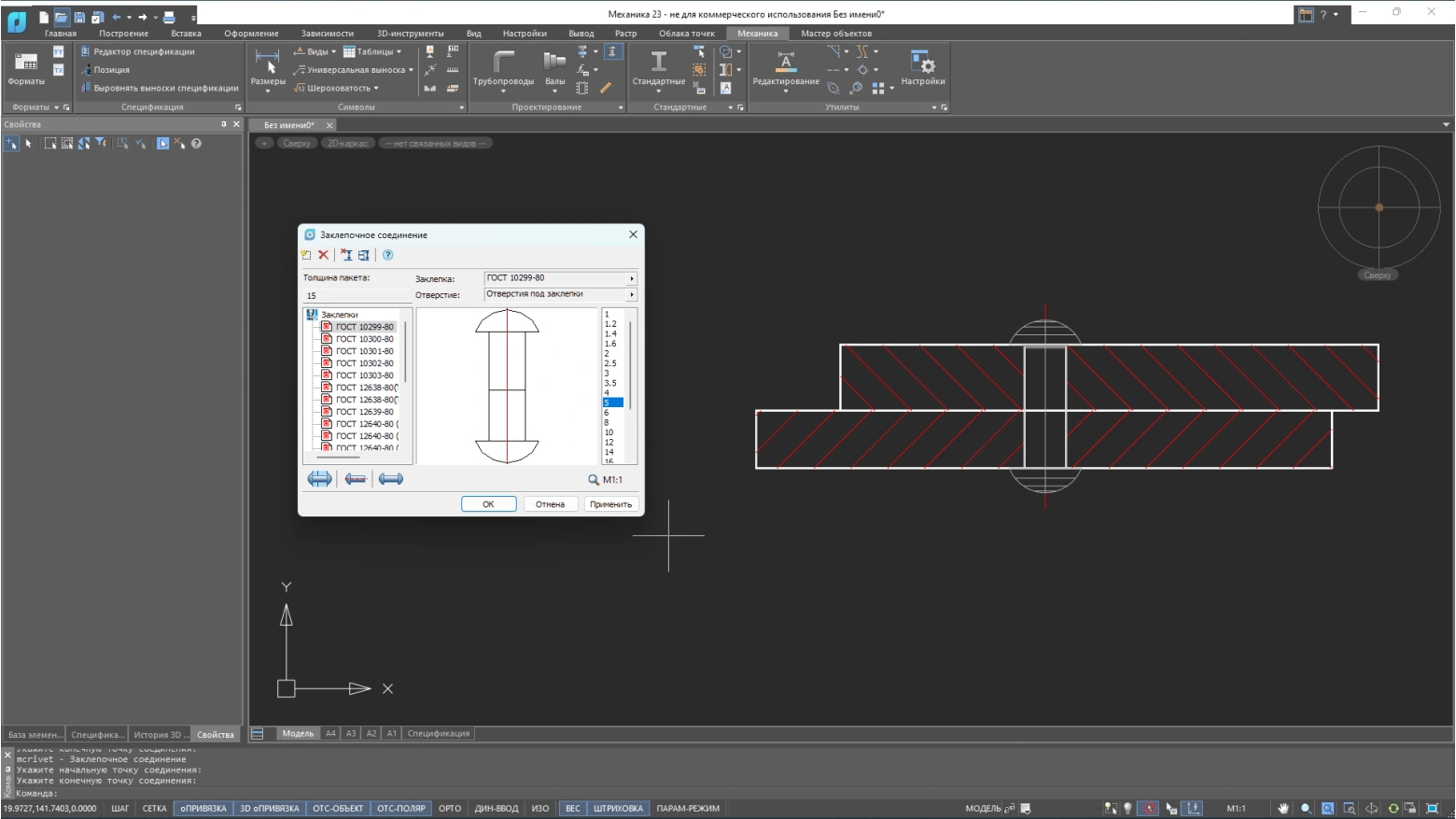

Заклепочное соединение

Заклепочное соединение

С помощью этого инструмента пользователи могут создавать заклепочные соединения, определять такие параметры заклепок, как диаметр, длина, тип головки.

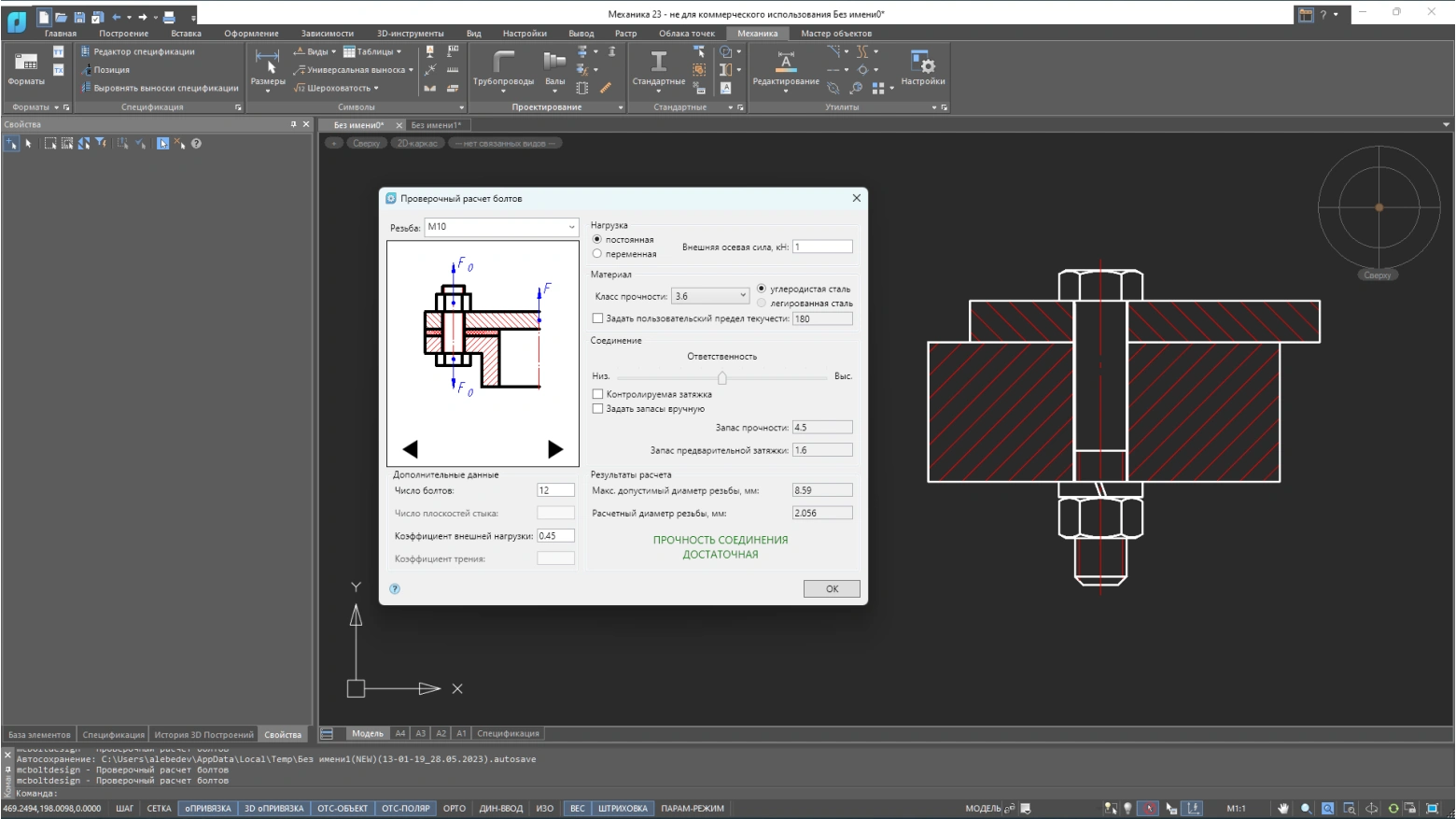

Проверочный расчет болтов

Проверочный расчет болтов

Предназначен для определения допустимости использования выбранной резьбы при заданных условиях нагружения. Расчет основан на рекомендациях ГОСТ 1759.4-87.

Проектирование деталей вращения

Проектирование деталей вращения

Инструменты для проектирования разнообразных деталей вращения (валы, шестерни, подшипники и другие элементы). Имеются средства проверки сборки, позволяющие обнаружить и устранить возможные конфликты или столкновения между деталями.

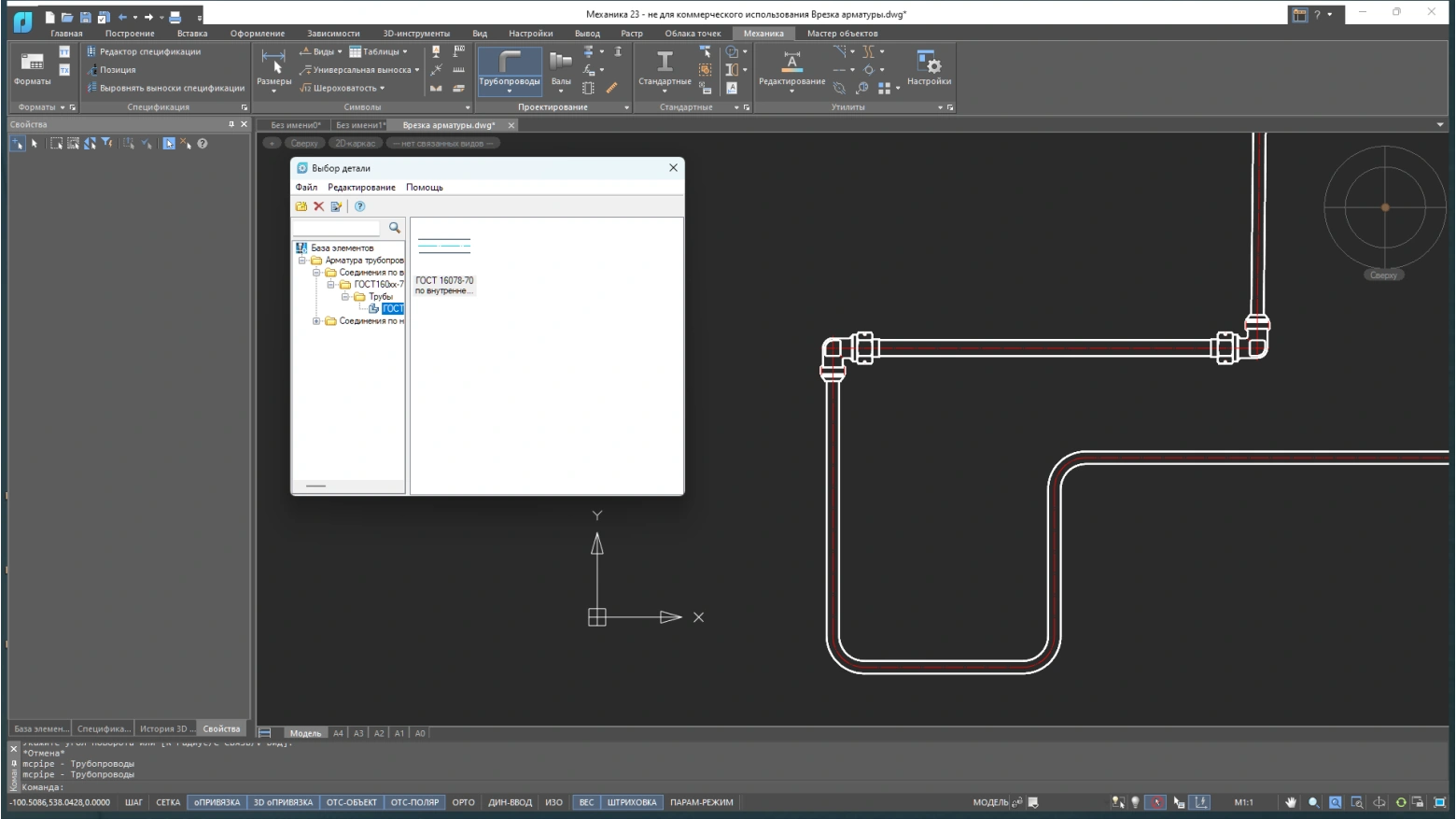

Проектирование трубопроводов

Проектирование трубопроводов

При импорте платы из файла IDF система считывает информацию, предоставляя пользователю возможность проверить и настроить различные аспекты платы, такие как параметры, цвета и детализация.

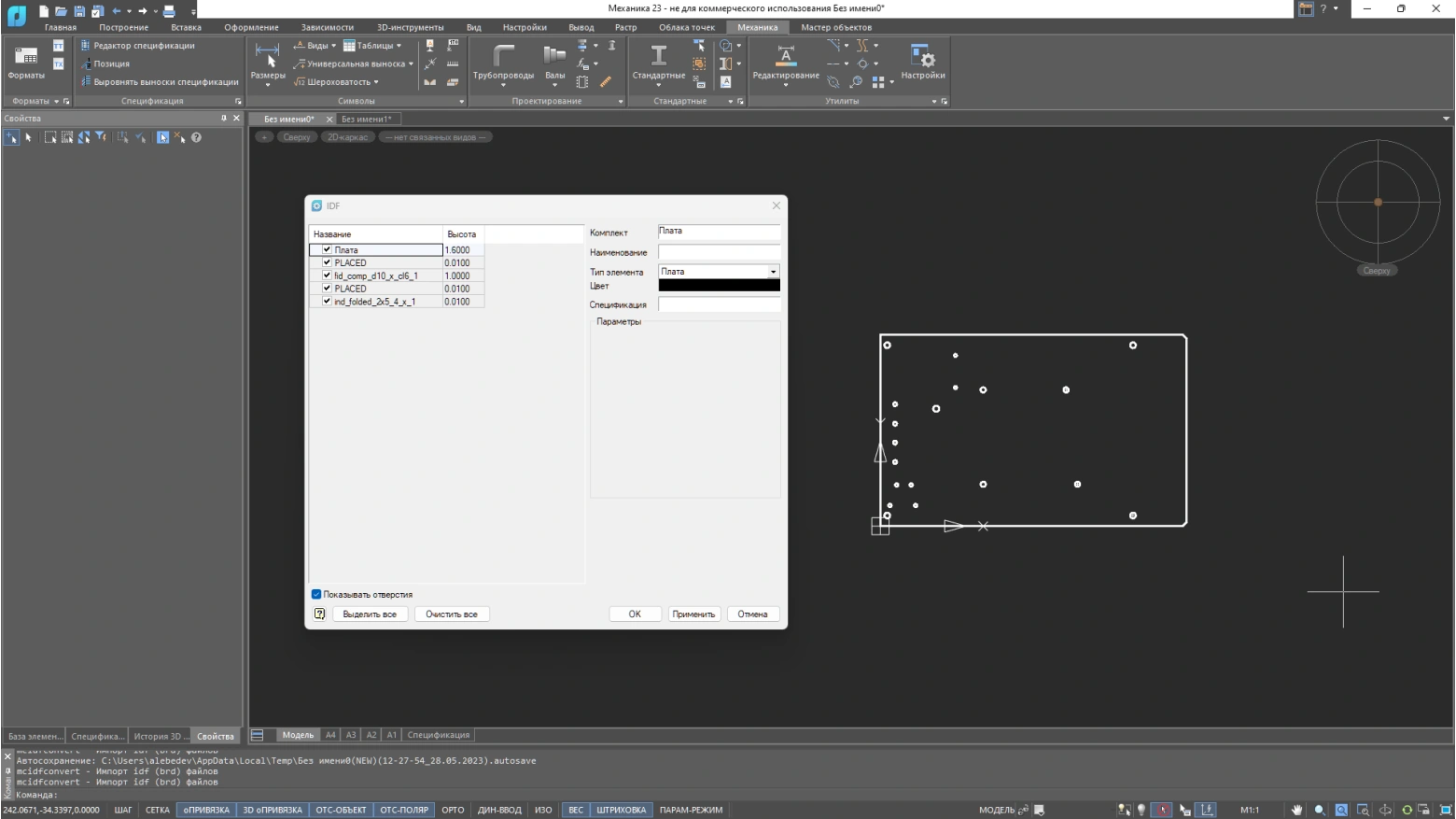

Импорт печатных плат IDF

Импорт печатных плат IDF

Для ввода постоянно повторяющихся типовых текстовых выражений (аббревиатур, символов и т.д.) применяется инструмент «Записная книжка». Инструмент интегрирован в диалоговые окна элементов оформления СПДС.

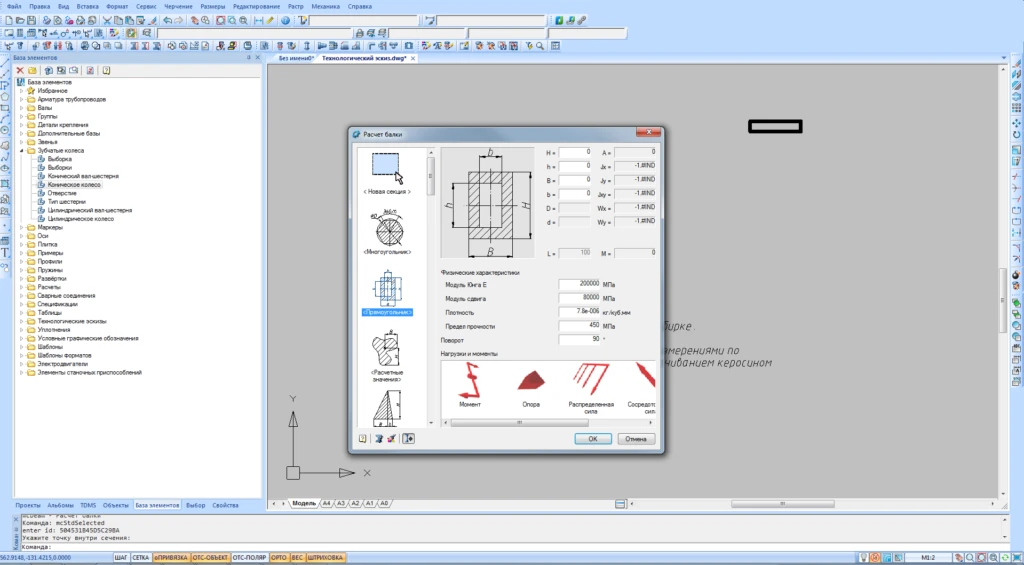

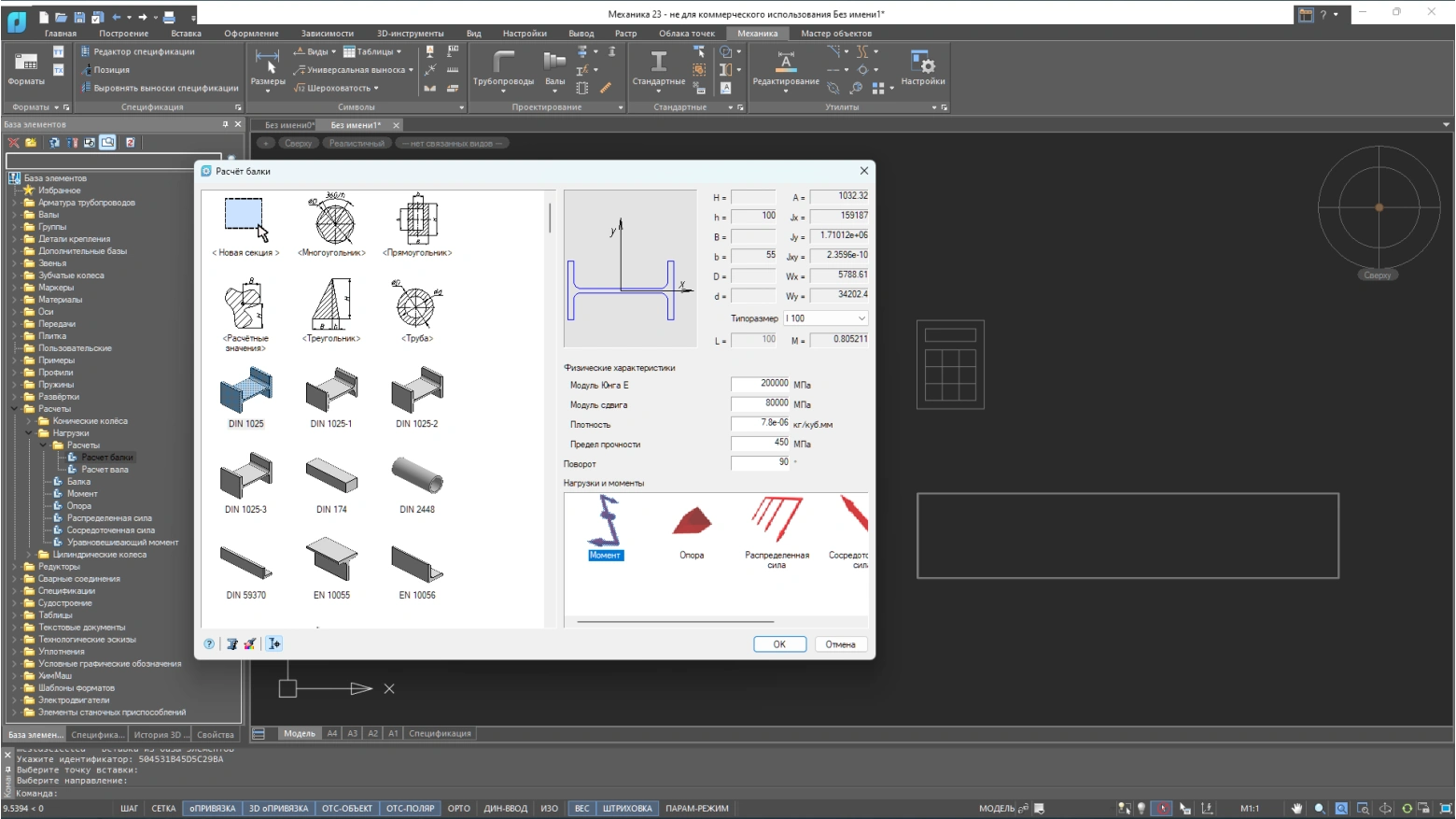

Статический расчет балок и валов

Статический расчет балок и валов

Функционал для статического расчета прямых балок и валов постоянного сечения. Можно определить сечение (стандартное, металлопрокат из базы элементов, произвольное), задать размеры, материал, опоры, нагрузки на балку и выполнить расчет с последующим построением эпюр.

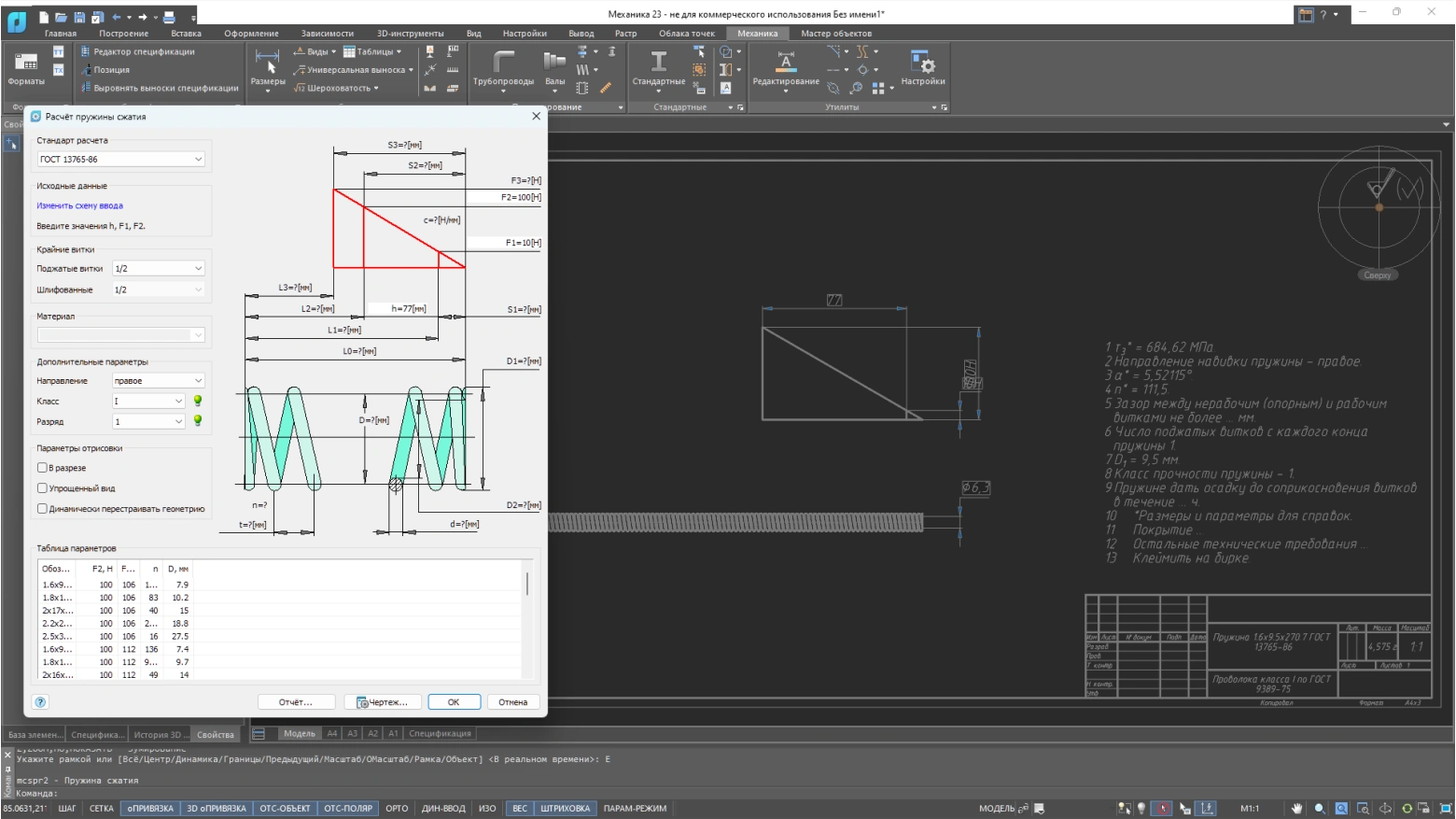

Расчет пружин

Расчет пружин

Инструмент, позволяющий рассчитывать пружины сжатия и растяжения. Пользователь может выбрать схему ввода (сила и ход, сила и прогиб или сила и длина) и задать параметры расчета. Модуль поддерживает российские стандарты, включая ГОСТ и ОСТ. После ввода параметров можно выбрать материал и выполнить расчет для создания модели, чертежа или отчета.

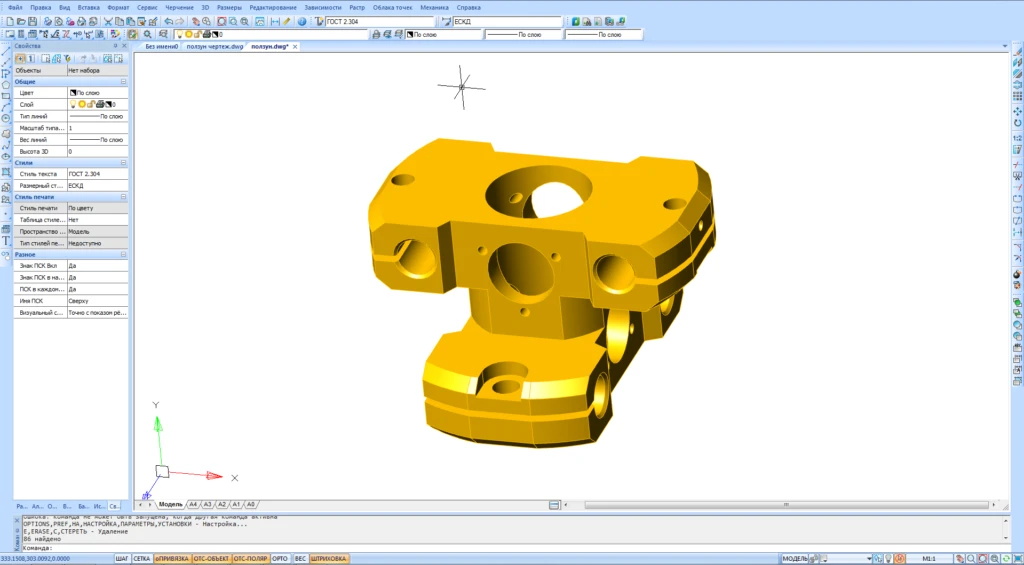

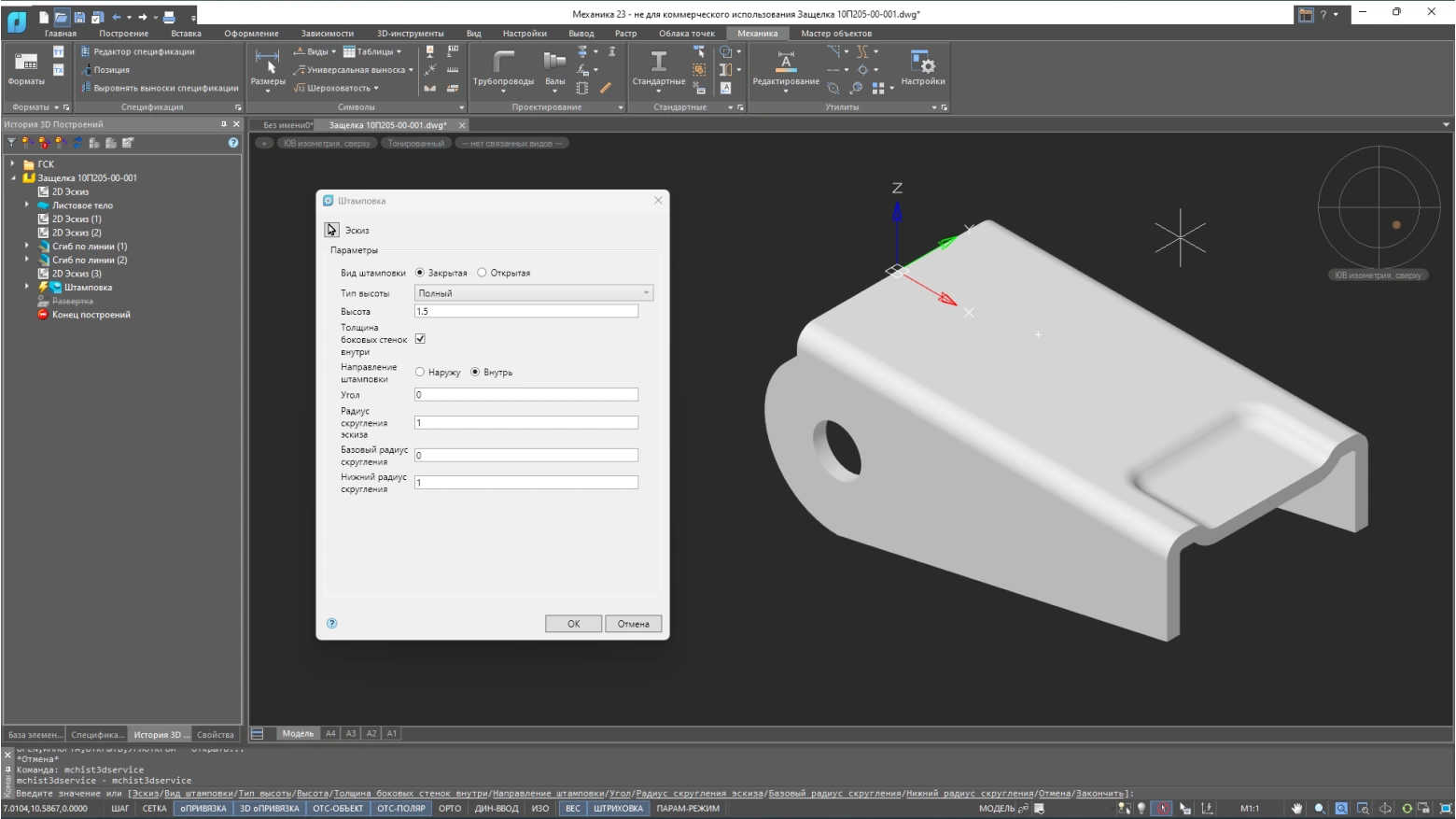

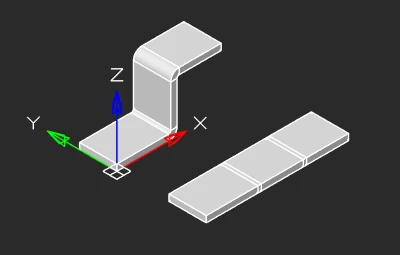

Листовое моделирование

Листовое моделирование

Листовое моделирование позволяет создавать как отдельные детали с получением разверток, так и сборки из листовых деталей – например, при соединении листов металла в рамках корпуса или формировании сложной листовой конструкции. Это помогает визуализировать и анализировать взаимодействие различных деталей и компонентов в листовых конструкциях.

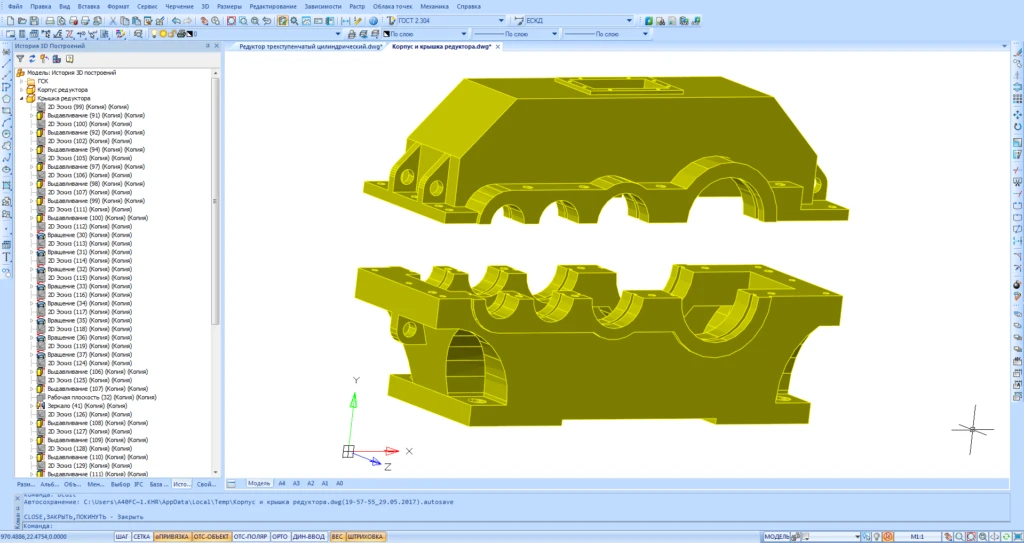

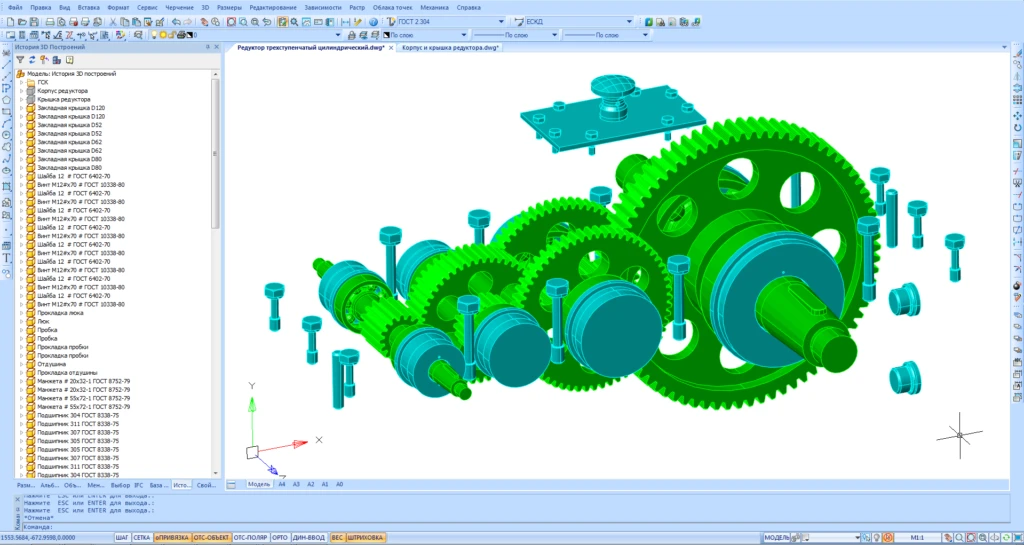

История 3D-построений

История 3D-построений

Отслеживает изменения в 3D-модели и управляет ими. Сохраняет операции, позволяет вернуться к предыдущему состоянию модели и изменить выполненные действия. Делает более удобным процесс редактирования и добавления элементов, упрощает внесение изменений в детали и сборки, сохраняет варианты моделей. Повышает гибкость и эффективность работы с 3D-моделями.

Гибкость настроек

Гибкость настроек

Удобная работа благодаря широким возможностям настроек. Инструменты оформления конструкторской и технологической документации можно адаптировать в соответствии с требованиями внутреннего нормоконтроля предприятия, учитывая правила ЕСКД и ЕСТД.

Автоматическое создание спецификаций

Автоматическое создание спецификаций

Обширный функционал для автоматического создания спецификаций по ГОСТу: простой, встраиваемой, электромонтажной, плазовой, групповых типов А и Б. Широкий спектр настроек позволяет учитывать особенности подготовки спецификаций на различных предприятиях, а также создавать пользовательские спецификации.

Библиотеки параметрических объектов

Библиотеки параметрических объектов

Большой выбор параметрических стандартных элементов (ГОСТ, ОСТ, DIN и ISO). В сочетании с возможностью создания пользовательских типовых элементов это позволяет значительно сократить сроки разработки проекта, максимально уменьшить объем рутинной работы и полностью сконцентрироваться на инженерном творчестве.

Новые материалы в базе

Новые материалы в базе
  • Cтали ГОСТ 1050-88, ГОСТ 1050-2013, ГОСТ 4543-2016 с полным обозначением по стандартам;
  • Иностранные материалы по EN, DIN и ASTM;
  • Прокаты ГОСТ 801-78, ГОСТ 1051-73, ГОСТ 20072-74, ГОСТ 23570-79, ГОСТ Р 54908-2012, ГОСТ Р 56299-2014.

Сборочные единицы

Дополнительные возможности для 3D-проектирования сборочных единиц, с учётом потребностей по автоматизации создания чертежей и спецификаций.

Спецификация по 3D-модели

Возможность создавать спецификации по 3D-сборкам с автоматическим подсчетом массы в зависимости от назначенных на детали материалов.

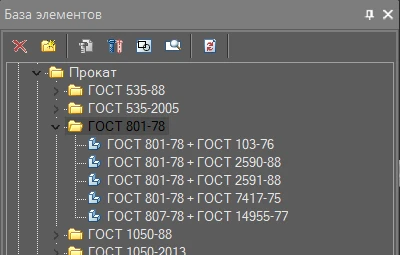

Новые прокаты в базе материалов

В базу материалов добавлены прокаты со сложным условным обозначением: ГОСТ 5582-75, ГОСТ 5632-2014, ГОСТ 24892-81, ГОСТ 27772-2021, ГОСТ 51393-99, ГОСТ Р 54909-2012, ГОСТ Р 55374-2012.

Новая команда «Отбортовка»

Появилась команда листового моделирования, которая позволяет построить в листовой детали сгиб вдоль плоского ребра произвольной формы или цепочки ребер, стыкующийся по касательной.

Обновление истории 3D-построений

Реализована возможность изменять порядок построения в дереве истории 3D-построений, появился элемент окончания истории 3D-построения. Теперь элементы истории можно менять местами и скрывать детали.

Доработанная команда Штамповка

При создании штамповки теперь можно выбирать сразу несколько замкнутых контуров (областей эскиза).

Операционная система
  • Microsoft Windows 11
  • Microsoft Windows 10 (64-разрядная версия)
  • Microsoft Windows 8.1 (64-разрядная версия)
Процессор
  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
  • Минимальные требования: 4 Гб
  • Рекомендуемые требования: 16 Гб и выше
Разрешение экрана
  • Стандартные мониторы: 1920 x 1080
  • Мониторы с высоким разрешением: до 3840 x 2160 (поддерживается в ОС Windows 10,11)
Видеоадаптер
  • Минимальные требования: графический процессор с объемом видеопамяти 1 Гб
  • Рекомендуемые требования: графический процессор с объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
  • 7 Гб и более на системном диске (для установки программы)
Сеть
  • На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP.
Примечание
  • При работе с большими наборами данных, облаками точек и при 3D-моделировании рекомендуется использовать 64-разрядные операционные системы.
