Project Studio CS СКС

от 87 300 ₽По запросу

Специализированное программное обеспечение Project Studio CS СКС — инструмент, позволяющий повысить эффективность труда при проектировании структурированных кабельных систем, на сленге проектировщиков — «слаботочки».

Будучи приложением к AutoCAD, Project Studio CS СКС позволяет загружать архитектурную подоснову любого формата, поддерживаемого этой системой (*.dwg-файлы, растровые изображения, OLE-объекты и т.д.), а при использовании Autodesk Architectural Desktop или AutoCAD Architecture — работать с *.dwg-файлами, созданными в этих программах.

CSoft Development
CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

Область применения

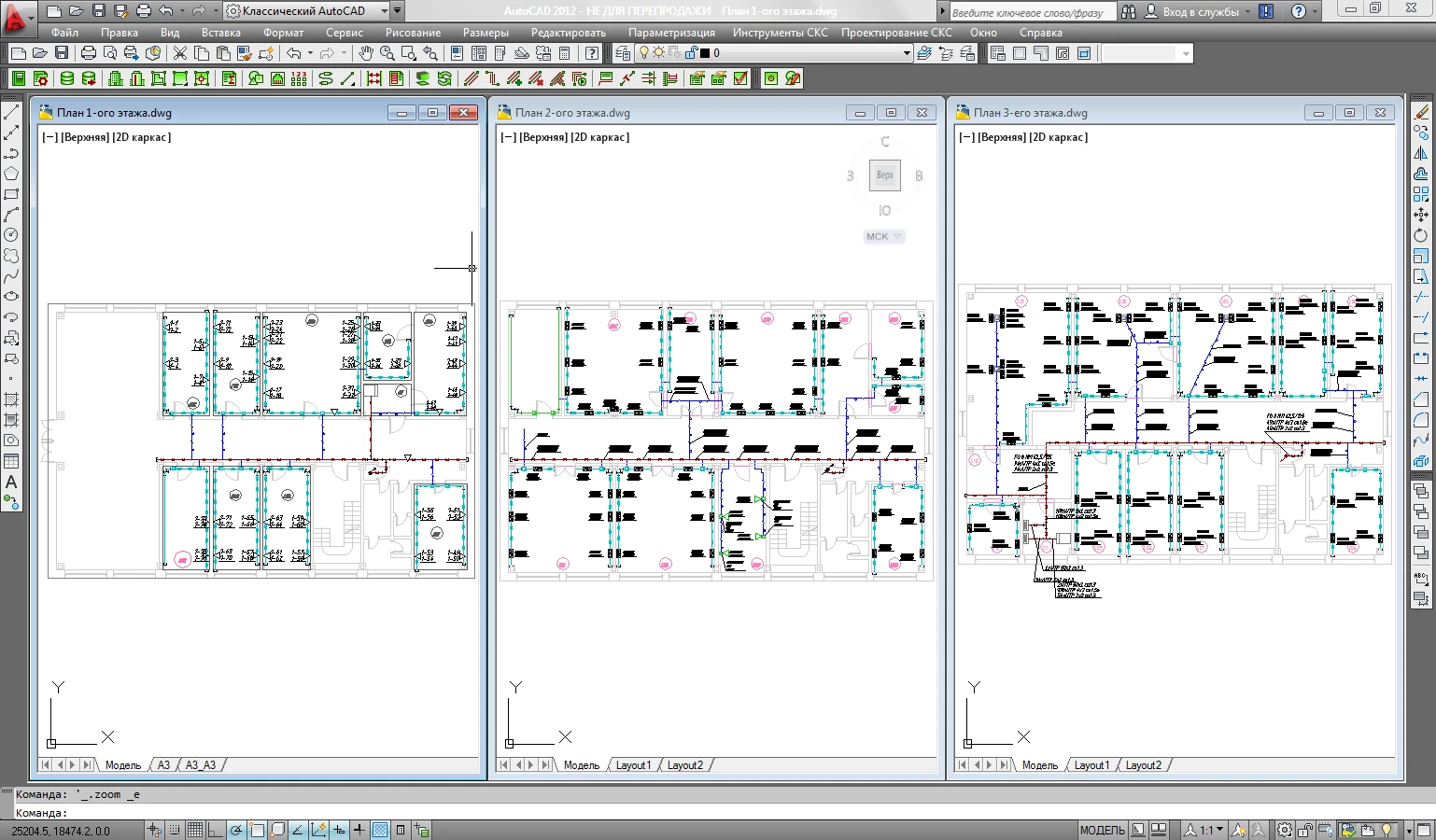

Рис. 1. Project Studio CS СКС. Интерфейс

Специализированное программное обеспечение Project Studio CS СКС — инструмент, позволяющий повысить эффективность труда при проектировании структурированных кабельных систем, на сленге проектировщиков — «слаботочки».

Будучи приложением к AutoCAD, Project Studio CS СКС позволяет загружать архитектурную подоснову любого формата, поддерживаемого этой системой (*.dwg-файлы, растровые изображения, OLE-объекты и т.д.), а при использовании Autodesk Architectural Desktop или AutoCAD Architecture — работать с *.dwg-файлами, созданными в этих программах.

Программный продукт Project Studio CS СКС позволяет решать следующие задачи:

  • консолидация информации по проекту;
  • создание системы кабельных каналов;
  • проектирование горизонтальной подсистемы;
  • проектирование магистральной подсистемы здания;
  • проектирование распределительных пунктов этажа и здания;
  • проектирование магистральных кабелей и кроссов телефонии здания;
  • автоматическая трассировка кабелей;
  • автоматическое составление отчетных документов (спецификация, кабельные журналы, схемы компоновки монтажных конструктивов, структурная схема, таблицы прокладки кабелей);
  • создание 3D-модели проектируемой системы.

Организация работы

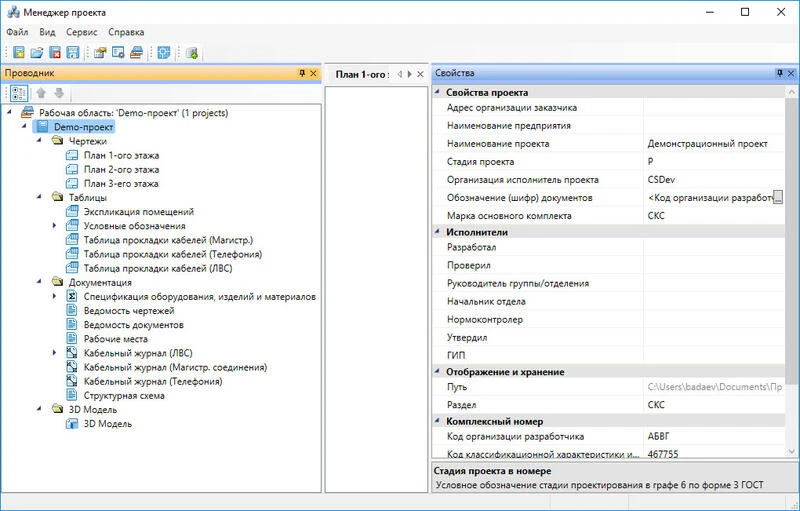

Одним из факторов успешного выполнения проекта является доступ к проектной информации. Работа в Project Studio CS СКС построена вокруг инструмента Менеджер проекта — фактически центральной базы данных проекта, которая содержит чертежи, автоматически формируемые отчеты и результаты расчетов, а также позволяет собрать все необходимые документы для выполнения проекта (техническое задание, пояснительные записки и т.п.). Также Менеджер проекта позволяет использовать привязанные к производителям базы оборудования и управлять доступом к ним, обеспечивает назначение и перенастройку под проект параметров оборудования, максимально детализируя проект и организуя коллективную работу отдела (группы) проектирования с едиными согласованными данными.

Программа Project Studio CS СКС позволяет загружать векторную архитектурно-строительную подоснову плана сооружения. Поддерживаются файлы *.dwg, созданные как в AutoCAD или в любых приложениях к нему, так и в других программах, поддерживающих этот формат.

К программе Project Studio CS СКС прилагаются 18 баз данных производителей кабельных систем, шкафов и кабеленесущих систем. Прозрачный импорт оборудования из баз производителей позволяет иметь под рукой любое представленное в базах оборудование для более быстрого и успешного выполнения проекта. Все базы данных открыты для редактирования. Кроме того, у пользователя всегда есть возможность создавать любые другие базы производителей оборудования.

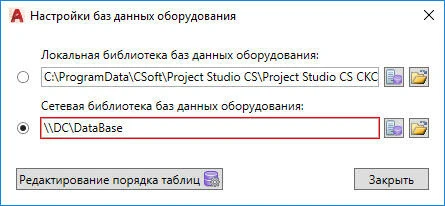

Также реализована возможность организовать для группы пользователей общую сетевую библиотеку баз данных оборудования, которую можно разместить на сервере и указать к ней путь. Синхронизация локально расположенных баз данных пользователя с сетевой происходит в фоновом режиме при запуске программы. Это позволяет группе пользователей применять общие базы данных производителей с возможностью полноценной работы при отсутствии подключения к сетевой библиотеке.

Моделирование

Project Studio CS СКС — это переход от работы с отдельными чертежами к моделированию проектируемой системы без принципиального изменения приемов и методов проектирования. Информационная модель системы позволяет спроектировать систему именно так, как она будет смонтирована в действительности, а рабочую документацию получить в максимально автоматизированном режиме. Кроме того, единая модель системы обеспечивает возможность оперативно вносить изменения — любые изменения влияют на связанную между собой информацию, что сокращает число ошибок и несогласований. Фактически Project Studio CS СКС позволяет уйти от черчения и сконцентрироваться на проектной деятельности, намного детальнее и точнее прорабатывая проектное решение.

В целом построение информационной модели в процессе проектирования позволяет:

  • максимально приблизить проект к условиям монтажа и эксплуатации системы;
  • производить расчеты с учетом технических характеристик используемого в проекте оборудования;
  • использовать методы оценочного расчета оборудования;
  • работать только с актуальной и согласованной информацией по проекту;
  • моментально вносить графические и технические изменения.

Создание структурированных кабельных систем

При использовании программы Project Studio CS СКС пользователь имеет возможность работать со следующими подсистемами СКС.

Подсистема рабочего места

При работе с этой подсистемой учитываются различные варианты установки рабочих мест (на стену, в короб, лючок, сервисную колонну и т.п.), а также любые варианты комплектации каждого из них. Рабочие места могут быть установлены как вручную, так и в автоматическом режиме, по площади на одно рабочее место. Каждый порт рабочего места имеет индивидуальную маркировку, а использование масок позволяет легко изменить маркировку во всем проекте несколькими нажатиями клавиши мыши. Кроме того, в любой момент выполнения проекта можно изменить состав, комплектацию и параметры установки каждого рабочего места, а также его графическое обозначение на чертеже.

Горизонтальная подсистема

Трассировка кабеля горизонтальной подсистемы происходит в автоматическом режиме как по кабельным каналам, так и по координатам установки соединяемого оборудования при оценочном расчете кабеля. При трассировке кабеля учитываются его запасы на укладку в кабельных каналах, в шкафу и в коробе со стороны рабочего места. Все это позволяет с исключительной точностью в считанные секунды подсчитывать количество кабеля горизонтальной подсистемы для всего проекта и отображать полученное значение в спецификации.

Магистральная подсистема здания

При моделировании пользователь программы Project Studio CS СКС связывает все этажи здания в единую модель, что позволяет без труда трассировать кабель магистральной подсистемы здания между чертежами этажей, даже расположенных в разных *.dwg-файлах. Кабель магистральной подсистемы здания трассируется в автоматическом режиме с учетом запасов на укладку в кабельных каналах и в шкафах. В Project Studio CS СКС магистральная подсистема здания может быть реализована с использованием различных передающих сред (оптика и медь), а также на любом типе кабеля.

Подсистема телекоммуникационной

При работе со шкафами в Project Studio CS СКС предусмотрена возможность их автоматического заполнения кроссовым оборудованием, исходя из количества портов рабочих мест. При этом могут быть учтены как панели кросса СКС, так и панели телефонного кросса и коммутаторы или панели второго представления портов коммутаторов, если последние располагаются в другом шкафу либо используются панели с управляемыми соединениями. После автоматической установки оборудования возможно сразу же сформировать схему шкафа на отдельном чертеже, и, если результаты компоновки не соответствуют условиям выполняемого проекта, внести изменения в порядок расположения оборудования и добавить дополнительное оборудование.

Создание системы кабельных каналов

Программный продукт Project Studio CS СКС позволяет создавать системы кабельных каналов практически любой сложности. В программе используются три основных типа кабельных каналов: лотки, трубы и короба. Установка свойств кабельных каналов осуществляется путем создания конфигураций.

Программа Project Studio CS СКС позволяет загружать векторную архитектурно-строительную подоснову плана сооружения. Поддерживаются файлы *.dwg, созданные как в AutoCAD или в любых приложениях к нему, так и в других программах, поддерживающих этот формат.

Каждая конфигурация может быть построена на одном и том же типоразмере кабельного канала, но иметь различные узлы крепления и конфигурации соединительных элементов, и, соответственно, может иметь различное отображение на чертеже.

В программе реализована функция определения ориентации трассы, что позволяет автоматически определять типы используемых соединительных элементов при поворотах трассы — например, внутренние и внешние углы для коробов.

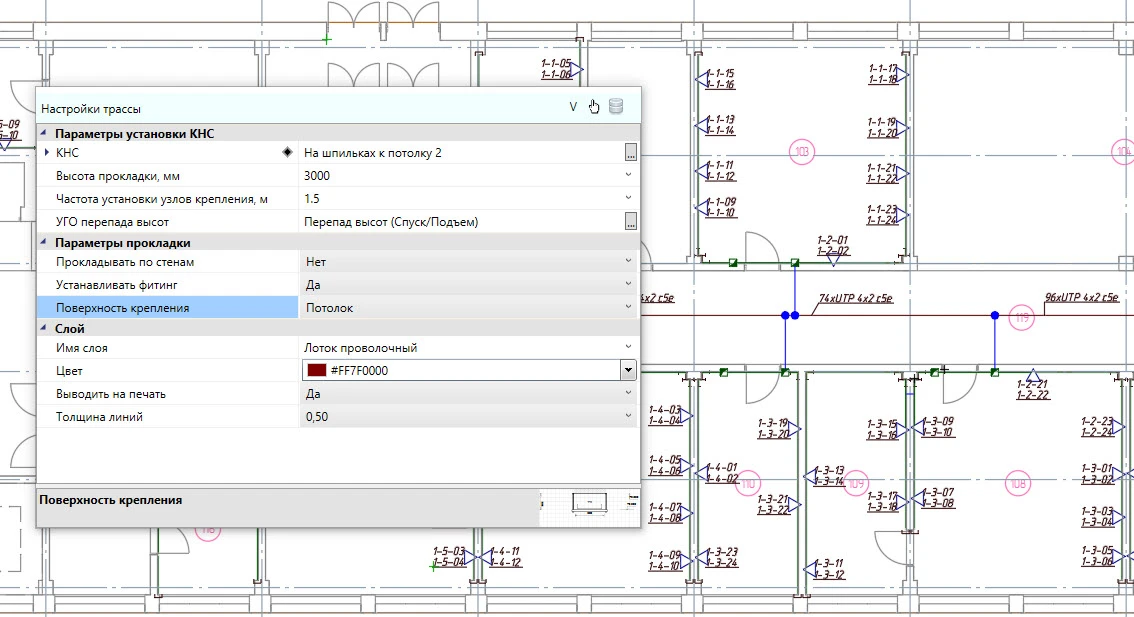

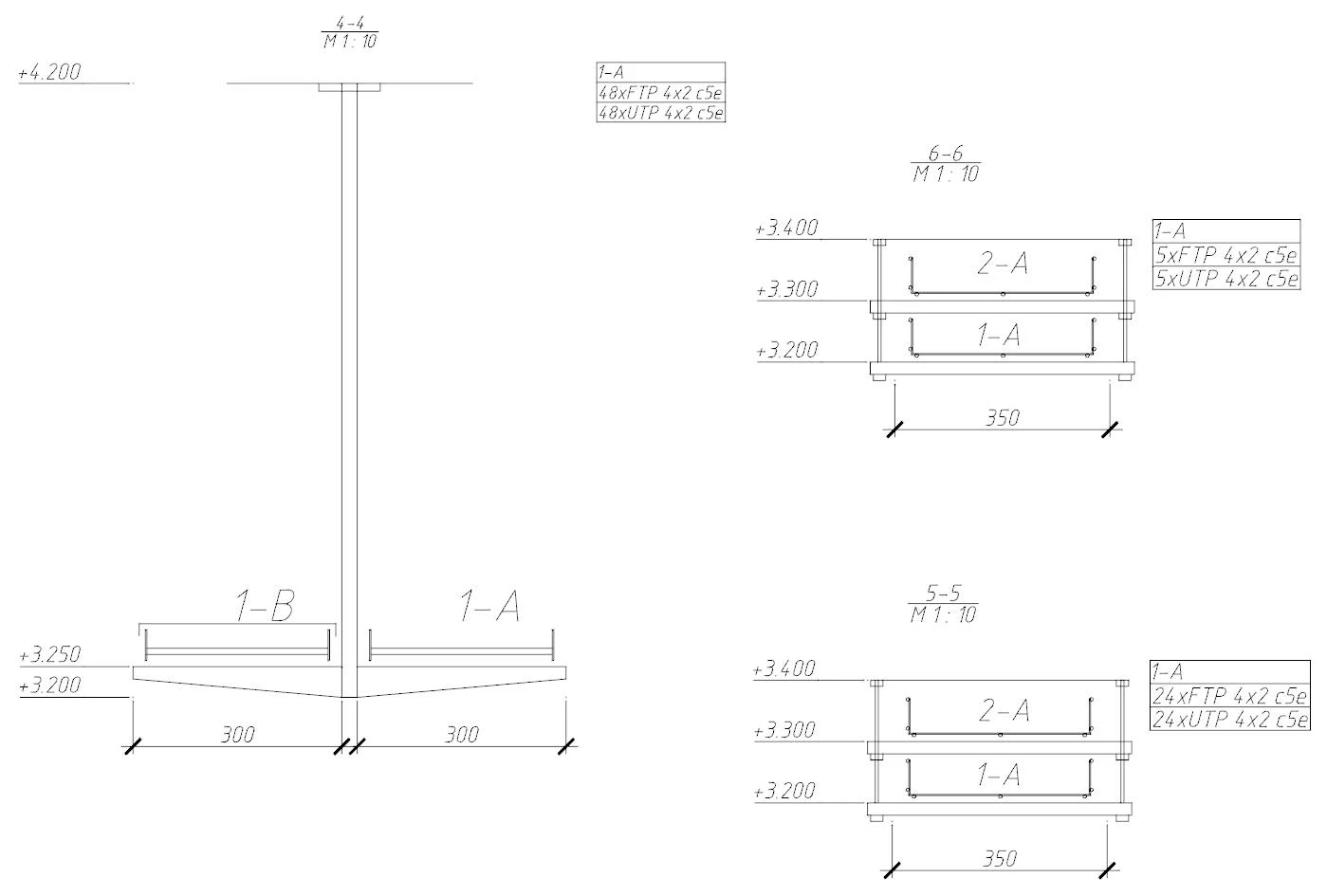

При настройках конфигураций лотков можно настраивать и использовать конфигурации узлов крепления. Использование конфигураций узлов крепления позволяет не только получать детальную спецификацию, но и автоматически создавать сечения лотков с количеством кабелей, проложенных в указанном сечении. Также сечения поддерживают автоматическое обновление — как при смене направления взгляда, так и при изменении количества проложенных кабелей в лотке.

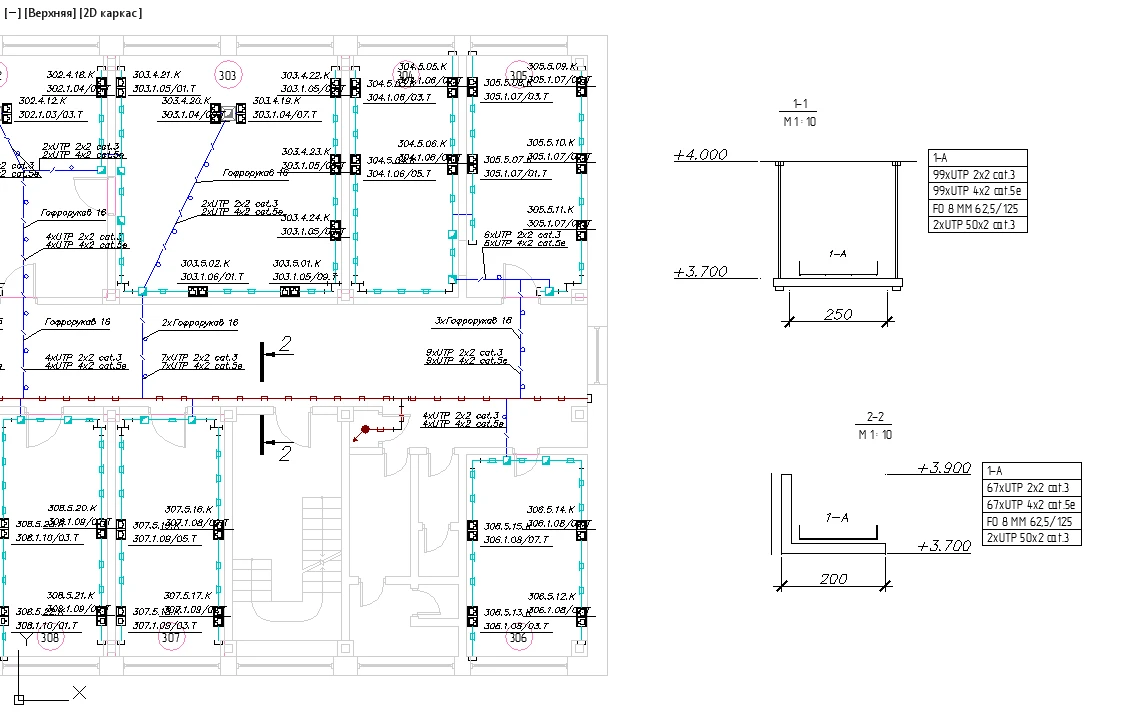

При прокладке каналов на чертеже используется плавающее окно, в котором есть возможность переключать параметры непосредственно в процессе прокладки кабеленесущих систем или сразу же выбрать все параметры для прокладки с ранее проложенных каналов.

После трассировки кабеля по кабельным каналам происходит расчет емкости кабельных каналов с учетом всех типов проложенных кабелей, а также максимального процента заполнения каждого типа кабельного канала. Если поперечное сечение кабелей выше допустимого для кабельного канала, то программа выдаст в окне проверок сообщение об ошибке.

Также в программе реализована возможность автоматической расстановки коробов в помещениях для установки рабочих мест. Короба устанавливаются на заданные пользователем высоту и отступ от конструкций с учетом геометрии помещения, при поворотах короба автоматически устанавливаются соединительные элементы.

Работа с электротехнической моделью

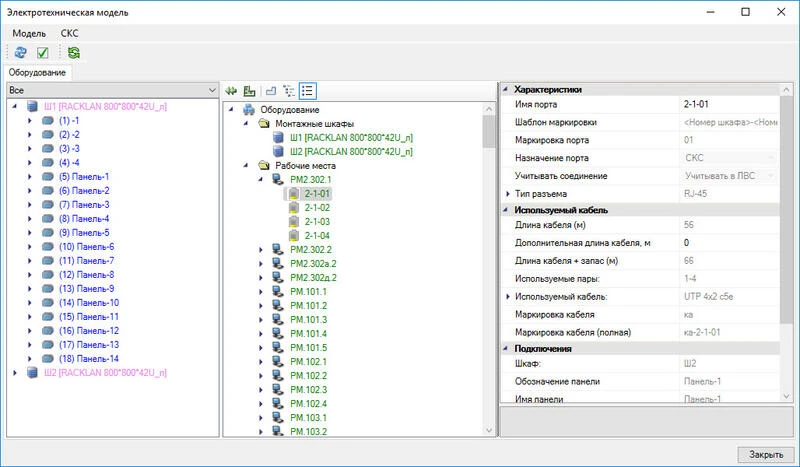

Рис. 7. Project Studio CS СКС. Электротехническая модель проекта

Все соединения в проекте осуществляются с помощью единой электротехнической модели (ЭТМ), которая позволяет быстро и безошибочно создать соединения как горизонтальной, так и магистральной подсистемы здания.

ЭТМ проекта включает в себя команды, дублирующие команды панели инструментов программы, которые позволяют, не открывая чертежа, осуществлять перемаркировку объектов. В ЭТМ доступны для просмотра и редактирования все свойства объектов, задействованных в соединениях.

Одним из новых и востребованных инструментов ЭТМ является автоматическое заполнение шкафа панелями на основании количества портов рабочих мест. Существует возможность выбрать панели кросса СКС и, при необходимости, панели телефонного кросса и коммутаторов или панели второго представления портов коммутаторов.

Общая электротехническая модель кабельной системы формируется:

  • при выполнении автоматической трассировки кабеля по кабельным каналам — как по горизонтальным, так и по вертикальным участкам;
  • маркировкой оборудования, участвующего в соединениях кабельной системы. Значения маркировки автоматически обновляются при внесении изменений в проект.

При анализе электротехнической модели программа выдает сведения об объектах или соединениях, не прошедших проверку, и отображает их.

3D-модель проектируемой системы

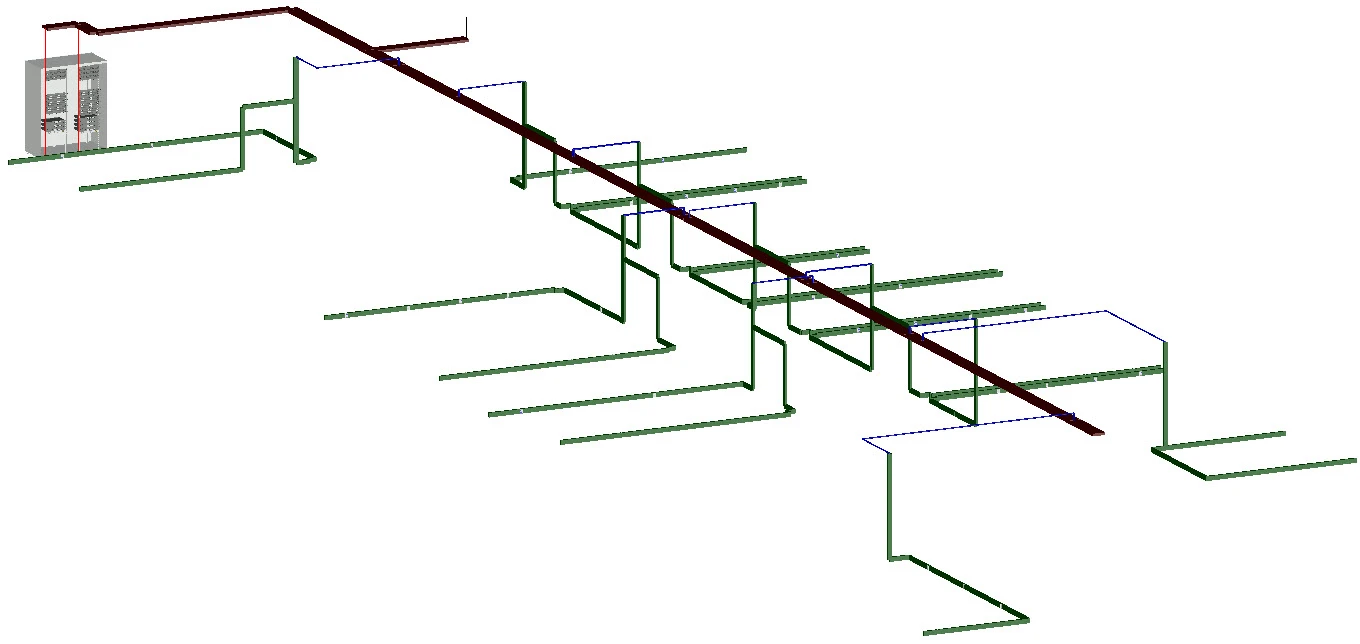

В качестве отчетного документа может быть использована и 3D-модель проектируемой системы. 3D-модель создается на основе расставленного оборудования и проложенных кабельных каналов, а также присутствия в каждом объекте, установленном на плане этажа, параметра высоты.

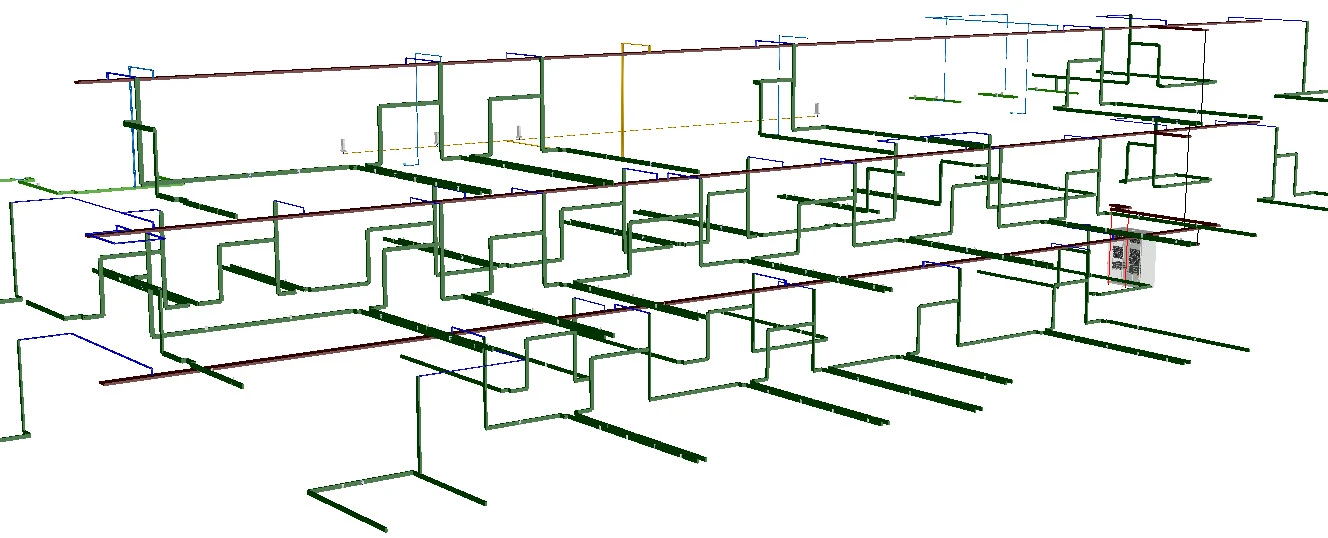

Формирование 3D-модели происходит непосредственно на чертеже плана этажа, что обеспечивает доступ к объектам, позволяет изменять их характеристики.

При создании 3D-модели каждый элемент размещается в собственный слой, что позволяет регулировать видимость объектов на *.dwg-файлах.

Также 3D-модель системы можно создавать в отдельном *.dwg-файле для всего объекта в целом.

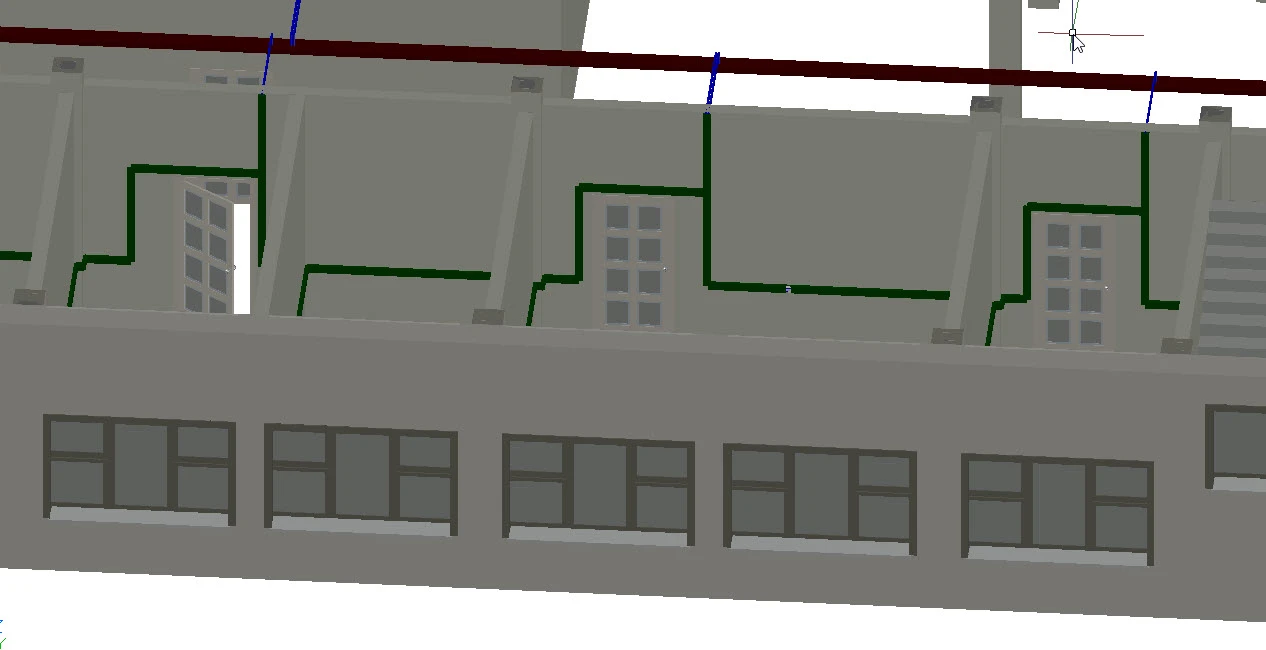

Созданные 3D-модели можно использовать для дополнительного контроля корректности установки оборудования на плане этажа.

Благодаря возможности добавлять оборудованию реалистичное 3D-представление можно создавать реалистичные виды его установки на проектируемом объекте

Выгрузка в формат IFC

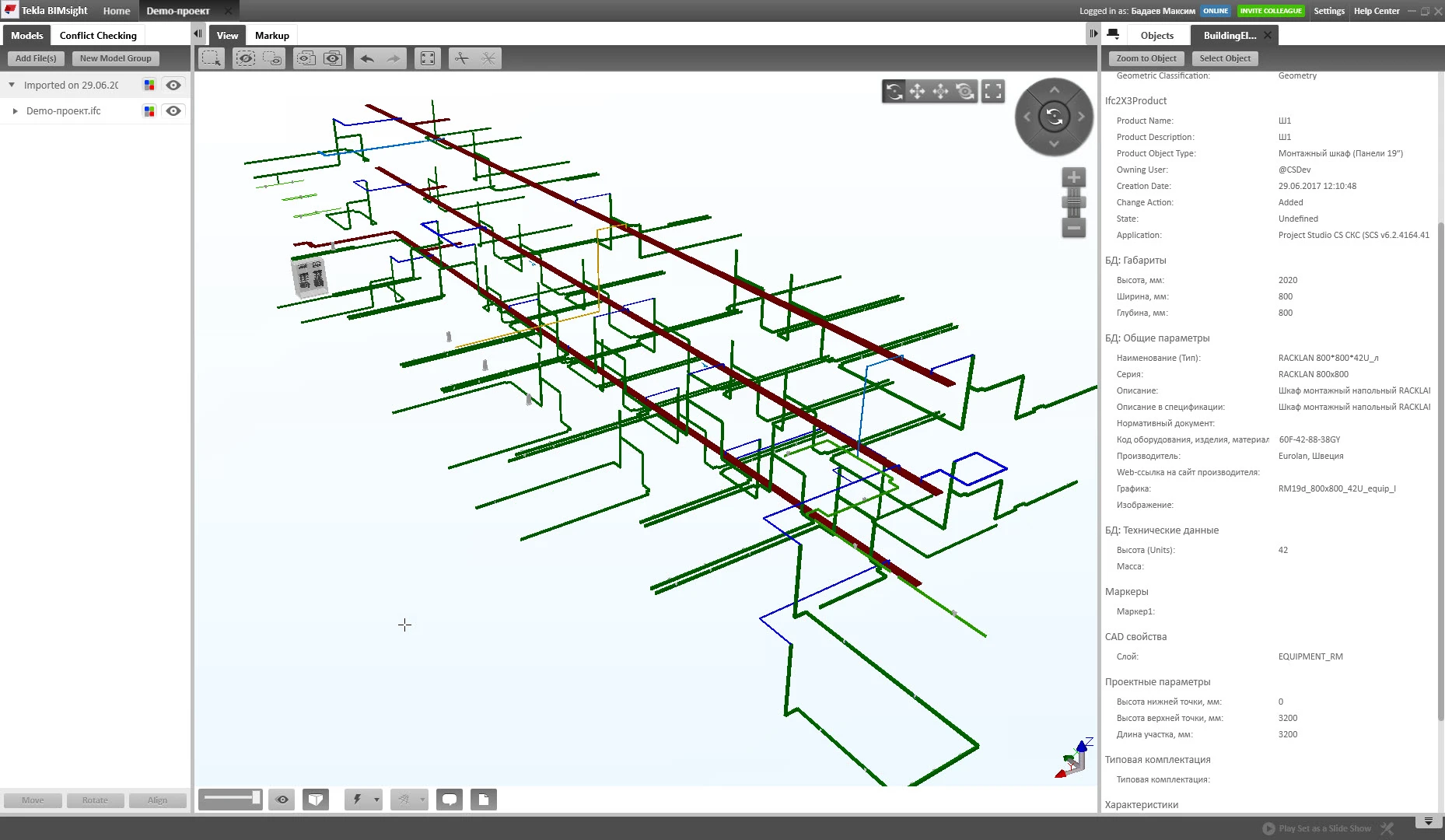

Рис. 11. Project Studio CS СКС. Модель системы в формате IFC, открытая в Tekla BIMsight

Project Studio CS СКС позволяет выгружать информационную модель проектируемой системы в формат IFC (Industry Foundation Classes), предназначенный для обмена информацией в строительстве. Благодаря этому информационные модели структурированных кабельных систем, выполненные в Project Studio CS СКС, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе, будь то Archicad, Revit, Allplan или какая-либо другая. Таким образом, Project Studio CS СКС полностью соответствует основным принципам OpenBIM-проектирования.

Документирование проекта

Project Studio CS СКС позволяет не только минимизировать ошибки при проектировании, но и получить в автоматизированном режиме отчетные документы, сформированные в соответствии с отечественными стандартами, после чего выгрузить их либо на поле чертежа, либо во внешние системы Microsoft Office, OpenOffice.org. В частности, пользователь может в любой момент получить следующие согласованные документы:

  • три варианта кабельного журнала, позволяющие отслеживать связи горизонтальной и магистральной подсистем здания;
  • ведомость чертежей основного комплекта, ведомость ссылочных и прилагаемых документов по ГОСТ 21.1101−2009;
  • экспликацию помещений по ГОСТ 21.501−93;
  • таблицы прокладки кабеля;

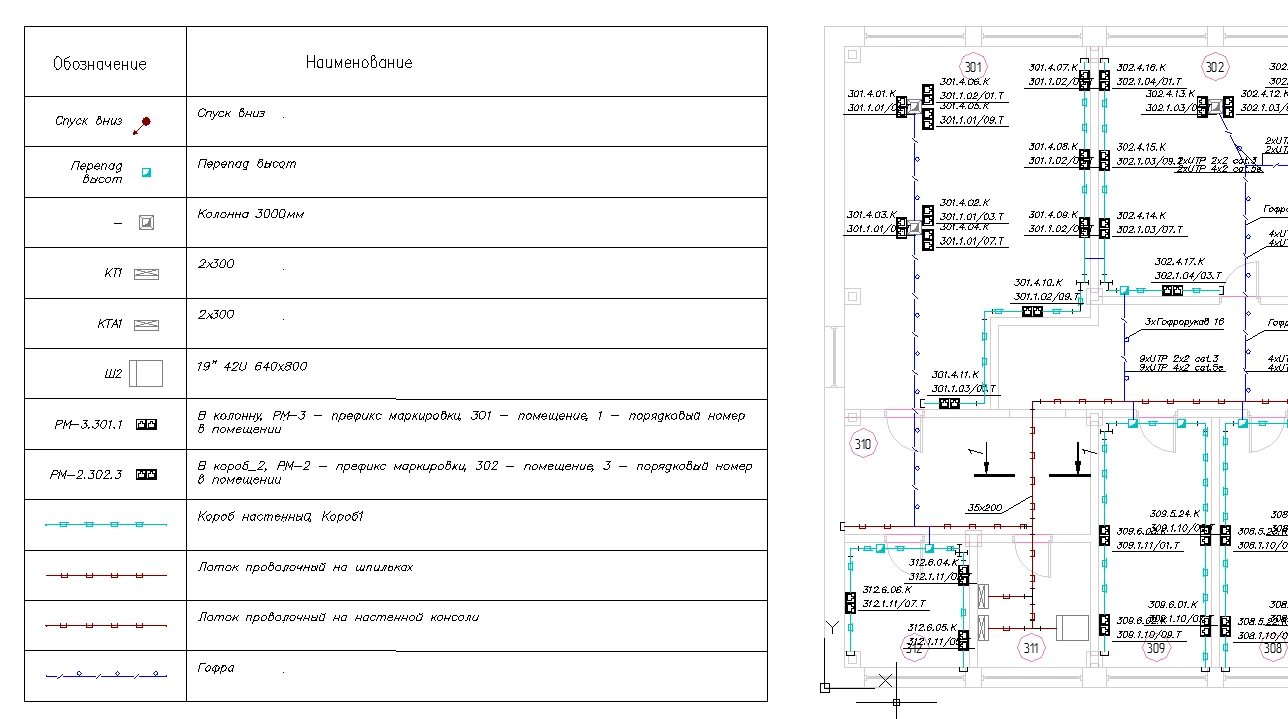

  • таблицу используемых УГО — с возможностью ее создания как для всего проекта, так и для каждого плана этажа;
  • отчет по рабочим местам, отображающий количество установленных рабочих мест, количество и типы портов рабочих мест как по помещениям, так и по этажам, а также по всему зданию;

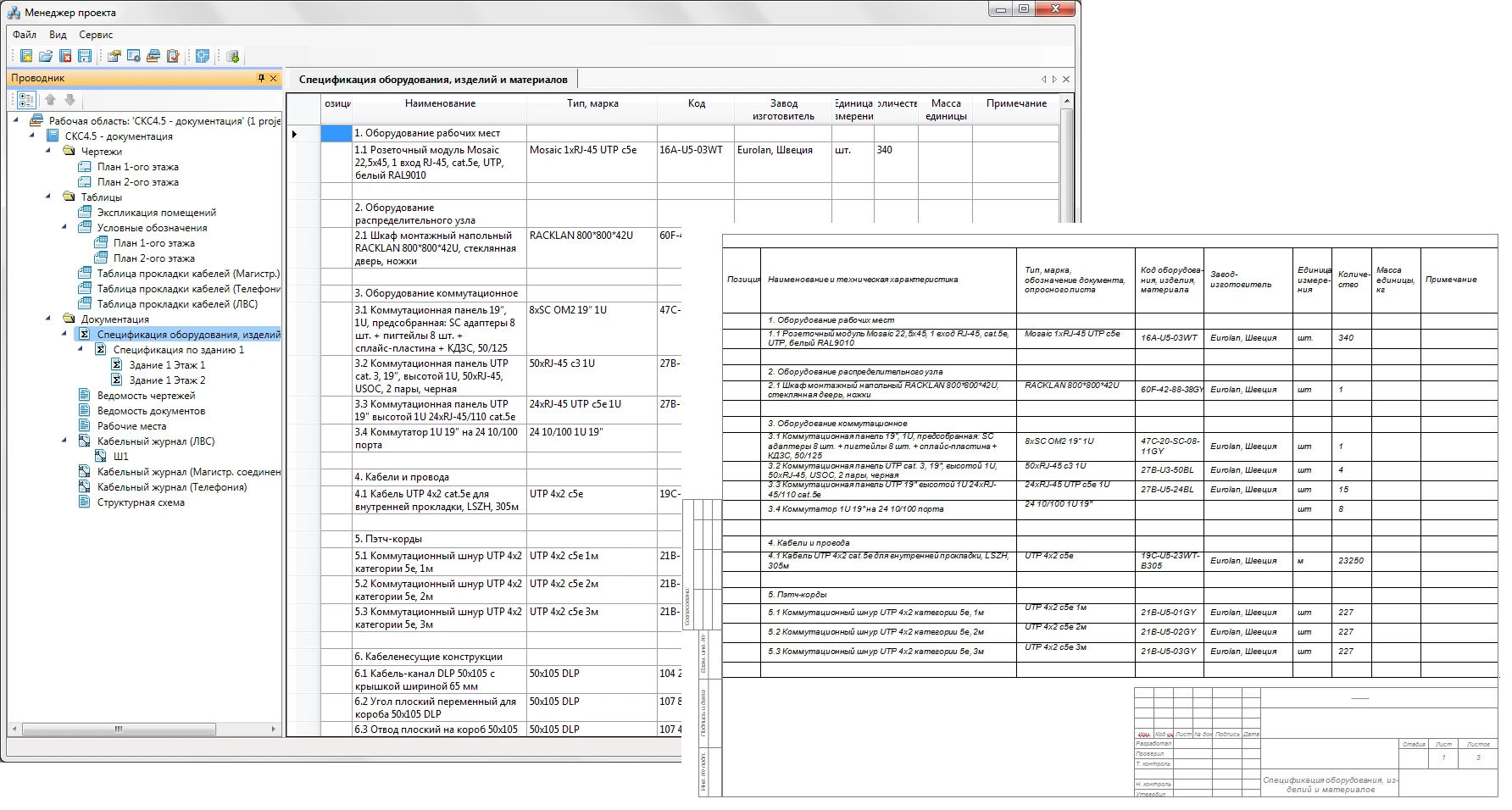

  • спецификацию оборудования и материалов по ГОСТ 21.110−95. Данные вносятся в спецификацию по принципу «что внесено в план этажа, то включено и в отчет» с возможностью коррекции выводимого документа. Существует возможность создания поэтажных спецификаций проекта;

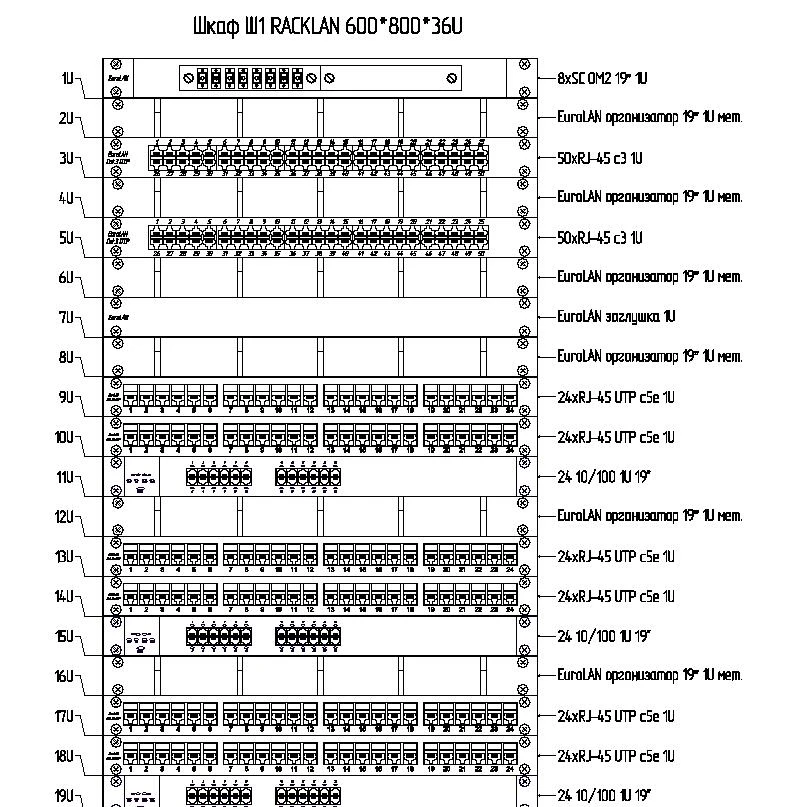

  • автоматически создаваемую схему заполнения монтажного шкафа коммутационным оборудованием;
  • автоматически генерируемую структурную схему соединений.

При создании спецификации для таких элементов, как кабели и кабельные каналы, существует возможность выбирать единицы измерения (метры, бухты, упаковки).

Настройка графических свойств объектов и характера отображения элементов чертежа производится редактором Настройка СКС. Настройка текстового, размерного стилей, стилей типов линий, толщин линий, координат и единиц осуществляется средствами AutoCAD.

Подготовка чертежей к печати производится в Мастере печати AutoCAD. Подготовку к печати документов MS Excel, MS Word, входящих в проект, осуществляют соответственно диспетчеры печати MS Excel и MS Word.

Назначение патч-панелей

Назначение патч-панелей

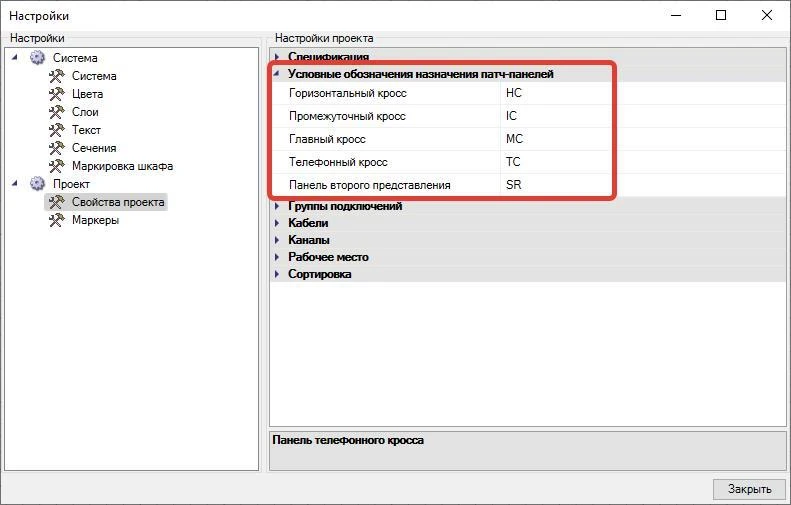

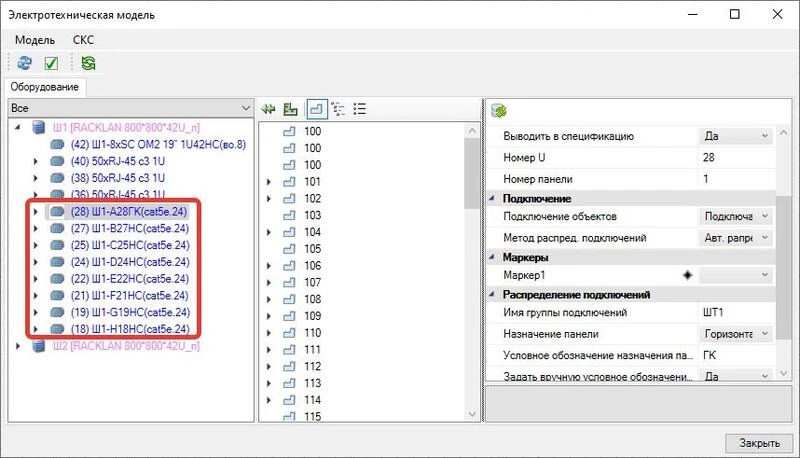

Для каждой патч-панели в шкафу можно выбрать ее назначение по ГОСТ Р 53246−2008: горизонтальный кросс, промежуточный кросс, главный кросс. Для каждого из назначений введено условное обозначение согласно указанному ГОСТ. Условные обозначения можно менять в свойствах проекта.

Шаблоны маркировки панелей

Шаблоны маркировки панелей Шаблоны маркировки панелей

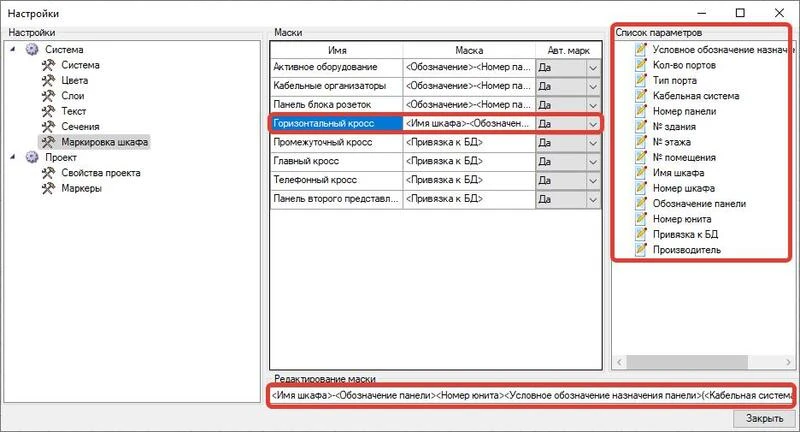

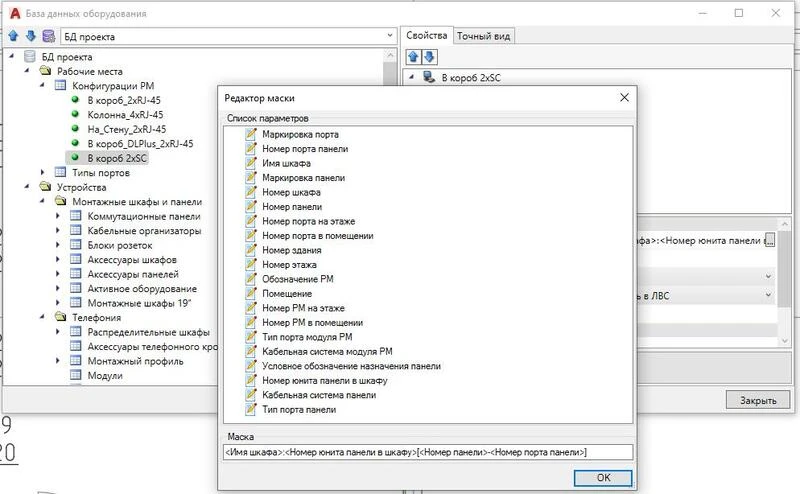

В настойках маркировки шкафа для каждого назначения патч-панелей есть возможность задать собственный шаблон маркировки, используя различные параметры. Как результат, для каждой патч-панели можно в автоматическом режиме получить уникальный номер.

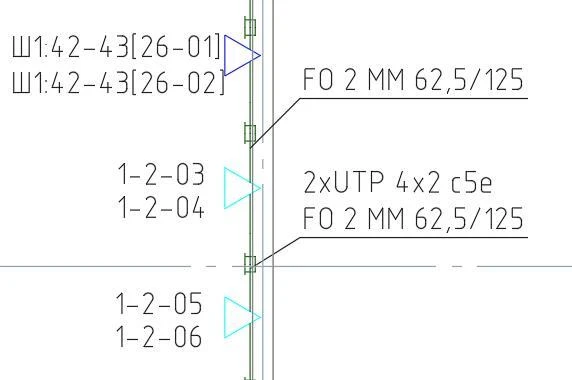

Подключения РМ по оптике

Подключения РМ по оптике

Подключения РМ по оптике. Появилась возможность подключать пару оптических портов на рабочих местах двужильным оптическим кабелем. Эта возможность реализована как для симплексных, так и дуплексных разъемов патч-панелей.

Дополнительные параметры свойств

Дополнительные параметры свойств

Для маркировки рабочих мест добавлены дополнительные параметры свойств патч-панелей и свойств модулей для рабочих мест, такие как занимаемый юнит патч-панели в шкафу, назначение панели, типы портов и т.п.

Абсолютные координаты

Абсолютные координаты

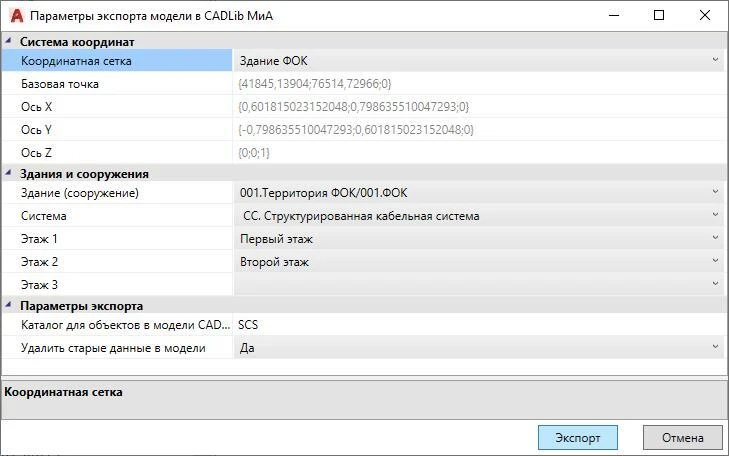

Добавлена возможность указания абсолютных координат при выгрузке модели проекта в IFC, RBIM или в *.dwg.

Код по классификатору

Код по классификатору

Для каждого элемента БД добавлено свойство «Код по классификатору», в значение которого можно вводить код любого классификатора — например КСИ. Подробности представлены на сайте ksi.faufcc.ru

Тип кабеля в лотках

Тип кабеля в лотках

Исправлена ошибка отображения количества типов кабеля в лотках.

Автоматический штамп согласования

Автоматический штамп согласования

Добавлена возможность автоматического заполнения штампа согласования с указанием должности и ФИО.

Выноска свойств помещений

Выноска свойств помещений

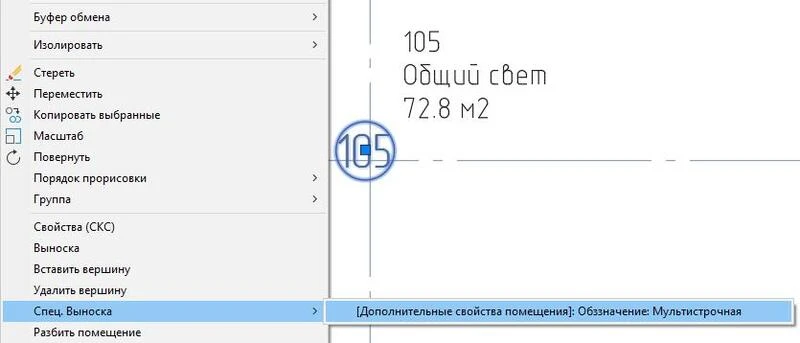

Добавлена возможность выводить выноску со свойствами помещений.

Экспорт

Экспорт

Реализована поддержка экспорта моделей структурированных кабельных систем, а также кабеленесущих систем в заданную структуру проекта CADLib Модель и Архив с учетом координатных сеток и проектируемых систем.

Параметр "Выводить в спецификацию"

Выводить в спецификацию

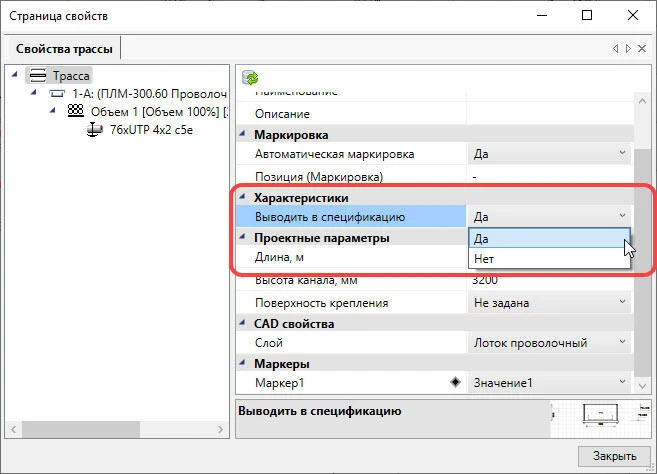

В свойствах трассы появился параметр Выводить в спецификацию. Теперь можно исключить попадание элементов конструкции трассы в спецификацию оборудования, изделий и материалов.

А также:

Добавлена поддержка СУБД PostgreSQL при выгрузке моделей в CADLib Модель и Архив.

Исправлена ошибка добавления элементов в конфигурацию рабочих мест.

Запас длин кабельных каналов теперь задается в настройках шаблона спецификации.

Реализована возможность настройки профиля экспорта в IFC в соответствии с требованиями Московской государственной экспертизы.

Появилась возможность задать объектам в качестве индивидуальной комплектации элемент из любой таблицы базы данных оборудования.

Исправлены неточности, собранные online-системой регистрации ошибок, а также реализованы замечания и пожелания, присланные в письменном виде и как сообщения на официальном форуме.

Операционная система
  • Microsoft Windows 10 (32- или 64-бит), в том числе Home, Pro и Enterprise.
  • Microsoft Windows 8 (32- или 64-бит).
  • Microsoft Windows 7 (32- или 64-бит), в том числе Enterprise, Ultimate, Professional или Home Premium.

Для инсталляции программ требуется статус администратора.

Для 32-битных версий операционной системы рекомендуется включать расширение доступной памяти на процесс в операционной системе до 3 Гб.

Минимальные системные требования
  • Процессор Intel Pentium 4 или аналогичный AMD Athlon или выше.
  • Оперативная память — 2 Гб.
  • Свободное дисковое пространство — 10 Гб.
  • Монитор — 1024×768 или выше.
  • Дискретная видеокарта с поддержкой OpenGL/DirectX-совместимой аппаратной 3D-акселерации.
  • DVD-ROM либо USB-порт (при установке программы с соответствующего носителя).
  • Мышь или другие устройства указания.
Рекомендуемые системные требования
  • 64-битный процессор Intel с четырьмя ядрами и более.
  • Оперативная память — 4 Гб или более.
  • Свободное дисковое пространство — 150 Гб или более.
  • Монитор — 1920×1080.
  • Дискретная видеокарта с поддержкой OpenGL/DirectX-совместимой аппаратной 3D-акселерации.
  • DVD-ROM либо USB-порт (при установке программы с соответствующего носителя).
  • Мышь или другие устройства указания.
Графическая среда
  • Autodesk AutoCAD 2013/2014/2015/2016/2017/2018/2019 (32- и 64-разрядные версии).
Дополнительное программное обеспечение
  • Microsoft Office 2003, 2007, 2010, 2013, 2016.
  • OpenOffice.org 4.
  • Обозреватель Интернет.
